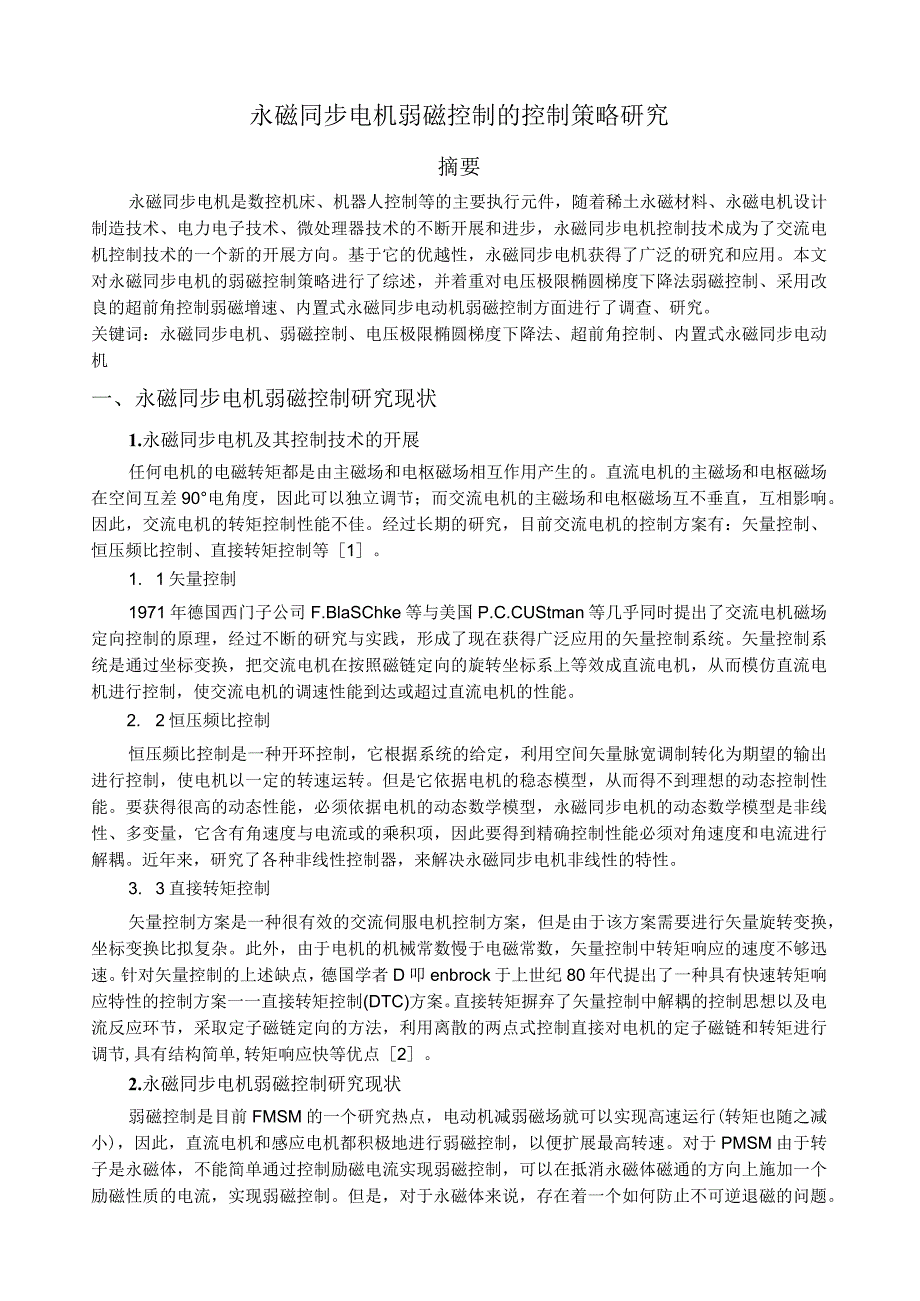

1、永磁同步电机弱磁控制的控制策略研究摘要永磁同步电机是数控机床、机器人控制等的主要执行元件，随着稀土永磁材料、永磁电机设计制造技术、电力电子技术、微处理器技术的不断开展和进步，永磁同步电机控制技术成为了交流电机控制技术的一个新的开展方向。基于它的优越性，永磁同步电机获得了广泛的研究和应用。本文对永磁同步电机的弱磁控制策略进行了综述，并着重对电压极限椭圆梯度下降法弱磁控制、采用改良的超前角控制弱磁增速、内置式永磁同步电动机弱磁控制方面进行了调查、研究。关键词：永磁同步电机、弱磁控制、电压极限椭圆梯度下降法、超前角控制、内置式永磁同步电动机一、永磁同步电机弱磁控制研究现状1.永磁同步电机及其控制技术

2、的开展任何电机的电磁转矩都是由主磁场和电枢磁场相互作用产生的。直流电机的主磁场和电枢磁场在空间互差90电角度，因此可以独立调节；而交流电机的主磁场和电枢磁场互不垂直，互相影响。因此，交流电机的转矩控制性能不佳。经过长期的研究，目前交流电机的控制方案有：矢量控制、恒压频比控制、直接转矩控制等1。1. 1矢量控制1971年德国西门子公司F.BlaSChke等与美国P.C.CUStman等几乎同时提出了交流电机磁场定向控制的原理，经过不断的研究与实践，形成了现在获得广泛应用的矢量控制系统。矢量控制系统是通过坐标变换，把交流电机在按照磁链定向的旋转坐标系上等效成直流电机，从而模仿直流电机进行控制，使交

3、流电机的调速性能到达或超过直流电机的性能。2. 2恒压频比控制恒压频比控制是一种开环控制，它根据系统的给定，利用空间矢量脉宽调制转化为期望的输出进行控制，使电机以一定的转速运转。但是它依据电机的稳态模型，从而得不到理想的动态控制性能。要获得很高的动态性能，必须依据电机的动态数学模型，永磁同步电机的动态数学模型是非线性、多变量，它含有角速度与电流或的乘积项，因此要得到精确控制性能必须对角速度和电流进行解耦。近年来，研究了各种非线性控制器，来解决永磁同步电机非线性的特性。3. 3直接转矩控制矢量控制方案是一种很有效的交流伺服电机控制方案，但是由于该方案需要进行矢量旋转变换，坐标变换比拟复杂。此外，

4、由于电机的机械常数慢于电磁常数，矢量控制中转矩响应的速度不够迅速。针对矢量控制的上述缺点，德国学者D叩enbrock于上世纪80年代提出了一种具有快速转矩响应特性的控制方案一一直接转矩控制(DTC)方案。直接转矩摒弃了矢量控制中解耦的控制思想以及电流反应环节，采取定子磁链定向的方法，利用离散的两点式控制直接对电机的定子磁链和转矩进行调节,具有结构简单,转矩响应快等优点2。2.永磁同步电机弱磁控制研究现状弱磁控制是目前FMSM的一个研究热点，电动机减弱磁场就可以实现高速运行(转矩也随之减小)，因此，直流电机和感应电机都积极地进行弱磁控制，以便扩展最高转速。对于PMSM由于转子是永磁体，不能简单通

5、过控制励磁电流实现弱磁控制，可以在抵消永磁体磁通的方向上施加一个励磁性质的电流，实现弱磁控制。但是，对于永磁体来说，存在着一个如何防止不可逆退磁的问题。目前.，具有高磁能积的永磁材料的实用化，使得PMSM的弱磁控制得以实现，以下是现阶段国内弱磁控制的开展状况。2. 1从控制角度梁振鸿等人采用过调制技术3,根据零电压矢量作用时间判断过调制起始点，用查表法确定调制比，提高逆变器直流母线电压利用率，实现对永磁同步电动机弱磁运行区域的扩展。SlIigOMorilnotO4等人采用电流调节器，实现永磁同步电动机的弱磁控制，电流调节器包括前馈解耦环节和电压补偿环节，定子交轴电流由电机角频率给定值与实际值之

6、间的偏差决定，定子直轴电流由每安培最大转矩控制方案决定。Jang-MoHIkim5等人提出了将直流母线电压作为一个反应量用于电压外环调节的改良方案，从而使系统工作在最大电压利用状态。控制外环的电压可以确保电流调节器在任何工况下不至于饱和，从而取得较满意的控制效果。SoZer等人提出了自适应弱磁控制法以克服电流调节器饱和的问题。Jiunn-JiangChen等人将非线性降维状态观测器应用于弱磁控制，从而提高控制系统对电机参数变化的鲁棒性。4. 2从电机本体角度传统结构的永磁同步电动机弱磁效果较差从结构上看，由于永磁体磁阻率接近于空气,传统结构的永磁同步电动机，其永磁体总是串联在电机的直轴磁路上，

7、等效气隙很大，直轴电抗很小，在正常的电枢电压下，不可能获得很大的直轴电流，因而无法获得满意的弱磁效果。这就要求寻找特种结构的永磁同步电动机，以适应弱磁运行的要求8。RichardF.Schifcrk伊华杰等设计了一种复合转子结构永磁同步电动机，从电机的本体上解决了弱磁扩速难的问题。二、永磁同步电机弱磁控制的控制策略(一)电压极限椭圆梯度下降法弱磁控制文献9提出了电压极限椭圆的梯度下降法进行弱磁，该方法主要分为确定弱磁区域和修正电流参考值两局部。这种方法快速性强，控制精度高，不需查表，实现简单且准确率高，鲁棒性好。1 .电压极限椭圆和电流极限椭圆定子电压1牝1要受逆变器电压极限的制约，于是有22

8、fkY(e0+xdd)2+(pvq)2J同样，逆变器输出电流的能力也要受其容量的限制，定子电流也有一个极限值，即Klllm(2)假设以定子电流矢量的两个分量表示，那么有G+iqCmox(3)由上式构成了电压极限椭圆和电流极限圆，如图1所示。图中，电流极限圆的半径为1,即设定加m等于额定值。由式(1)可以看出，电压极限椭圆的两轴长度与速度成反比，随着速度的增大便形成了逐渐变小的一簇套装椭圆。因为定子电流矢量L既要满足电流极限方程，又要满足电压极限方程，所以定子电流矢量4一定要落在电流极限圆和电压极限椭圆内。例如，当二叫时，要被限制在ABCDEF范围内。图1电流极限圆和电压极限圆2 .弱磁区域确实

9、定永磁同步电动机运行过程中的电流、电压轨迹如图2所示。根据运行情况，可划分为两个弱磁区域：1)弱磁区域I。定义电磁转矩与产生其所需的电流的比为转矩电流比。基频以下电动机恒转矩运行，采用线性最大转矩电流比控制，如图中OA所示；最大转矩电流比曲线和最大转矩电压比曲线之间的区域称为弱磁区域1。2)弱磁区域H。在基频以上，电动机沿着MT-PV曲线运行，称为弱磁区域II。图2永磁同步电动机运行过程中的电流、电压轨迹3 .系统结构框图图3为永磁同步电动机调速系统结构框图。虚线局部为电流修正值计算模块。速度指令信号与检测到的转子速度信号相比拟，经速度控制器的调节，输出电磁转矩Te指令信号，经MTPA模块后输

10、出d、q轴电流、i.作为指令信号。idx、i分别为d、q轴的电流修正值。图3永磁同步电动机调速系统结构框图4 .基于梯度下降法的内埋式永磁同步电机弱磁控制策略内埋式永磁同步电机(IPMSM)由于结构上的特点使其在性能上有很多突出的优点，如高功率密度、高功率因数、结构紧凑、调速范围宽等，正是由于这些优点使其广泛应用于家用电器、交通运输、磁盘驱动器以及机床、机器人等数控系统。轨道交通和电力牵引传动系统要求电机在速度较低的时候能够输出比拟大的转矩，这样可以满足起动、加速、低速爬坡等要求，除了对基速以下的一些要求外，还要求在速度范围上能够更加宽广，这就对电机的弱磁性能提出了要求，要求其调速的范围大。内

11、埋式永磁同步电机由于存在结构转矩，比拟容易弱磁，且输出转矩大，因此对内埋式永磁同步电机的研究具有重要的意义10o基于梯度下降法的弱磁控制算法，不需要查表，控制精度高，响应速度快，且鲁棒性好。具体算法描述如下。内埋式永磁同步电机运行过程中电流、电压轨迹曲线如图4所示。基速以下，电机运行在恒转矩区域，采用线性最大转矩电流比(MTPA)控制可以使永磁同步电机获得最大的电磁转矩11,如图中OA曲线所示。随着转速的升高，电机将沿着最大转矩电流比曲线OA和最大转矩电压比(MTPV)曲线BC之间的恒转矩曲线运行，即为弱磁区域I(FWR1)。在更高的转速范围，电机沿着MTPV曲线BC运行，即上述弱磁区域2(F

12、WR2),如图2所示。对于给定参考转矩瓦，随着转速的升高，电机沿着恒转矩曲线DE运行，到达E点之后，如果转速继续升高，电机将沿着MTPV曲线EC运行，其输出转矩逐渐减小M。在弱磁过程中，最主要的是确定设定电流修正值的大小。首先根据电机的运行曲线确定其所在的弱磁区域(FWR1、FWR2),再根据所在的弱磁区域，对电流设定值进行相应的修正。(二)采用改良的超前角控制弱磁增速超前角弱磁控制算法是目前较为常用的弱磁控制方法口2。运用该算法控制表贴式永磁同步电机运行于弱磁区时，随着负载的增加，通常会出现如下问题：从恒转矩区到恒功率区的过渡过程中，出现较大的电流震荡，从而引起速度波动，系统的动态性能变差。

13、而在恒功率区，会出现稳态速度下降的现象，稳态时的速度和电流波动也会变大，系统的稳态性能不佳。1 .表贴式永磁同步电机数学模型及传统超前角弱磁控制算法d-g轴系下表贴式永磁同步电机定子电压方程为1引%=Nq+Lq/一(DmWf3)式中：4和4分别为直轴和交轴同步电感，且Ld=LQ4为定子相电阻，明为转子的电角速度，匕为转子永磁体产生的励磁磁场的基波磁链。电机高速稳定运行时，忽略定子压降，电压方程可以改写为uq=rLdid-rf(5)电机定子电压=+%2由式(5)可得以+-J由式(6)可以看出，当电机定子电压到达逆变器的输出极限时，为了使转速叫升高，只能通过增加直轴去磁电流分量。和减小交轴电流分量
