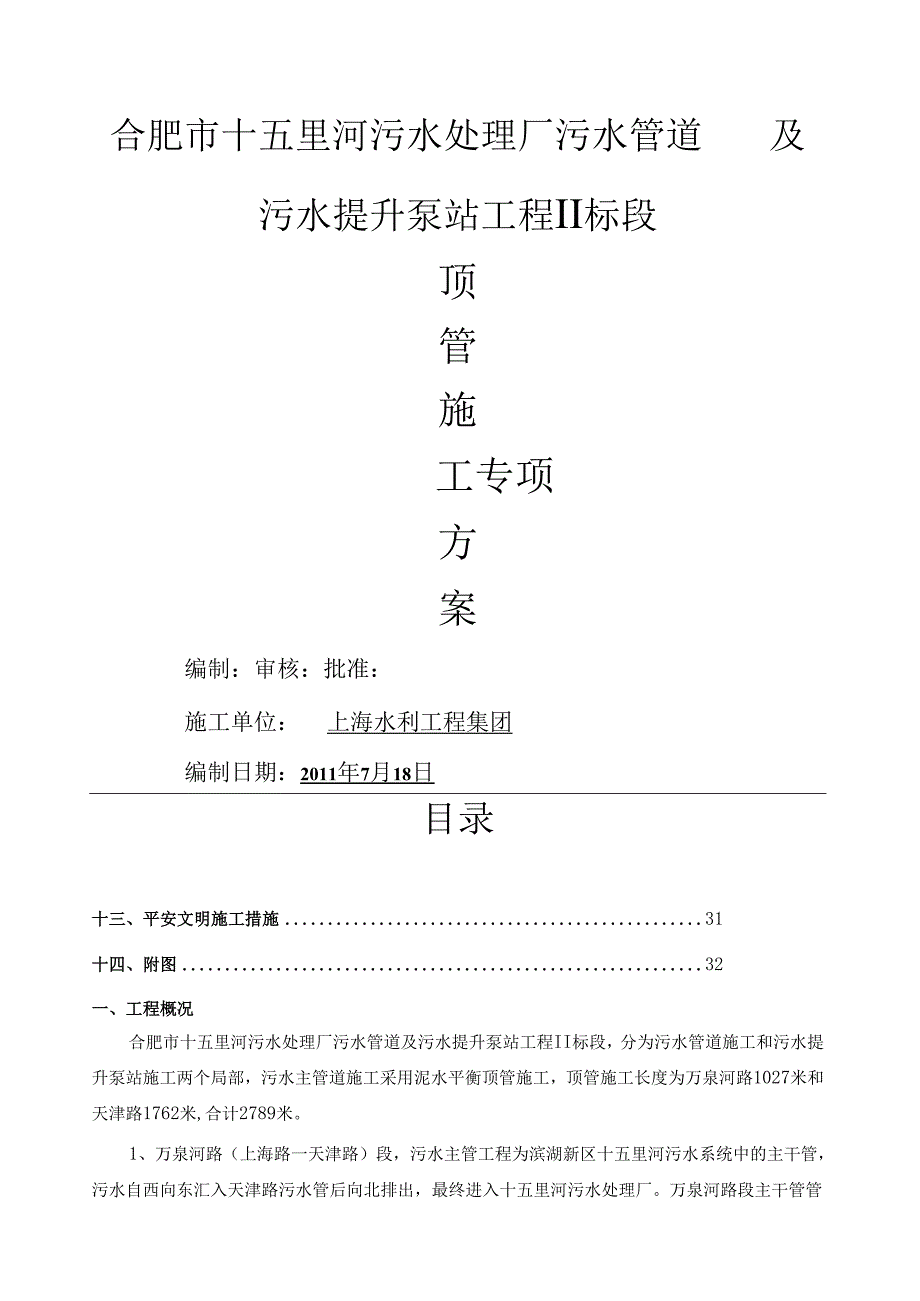

1、合肥市十五里河污水处理厂污水管道及污水提升泵站工程II标段顶管施工专项方案编制：审核：批准：施工单位：上海水利工程集团编制日期：2011年7月18日目录一、工程概况4二、地质资料4三、施工准备工作63.1生产准备63.2技术准备7四、泥水平衡式顶管工作原理7五、泥水平衡式顶管施工的优点7六、泥水平衡式顶管施工工艺86.1顶管机头、配套设备选择86. 2施工工艺概述9七、主要技术措施137. 1工作井布置137.2后靠背的稳定计算1473顶管顶力计算157.4减阻泥浆167.5测量及轴线控制177.6纠旋转的技术措施177.7水力机械化施工17八、人工顶管188.1工作井基坑施工方案188.2顶
2、管工作井内设备安装278.3引入测量轴线及水准点278. 4顶进施工中的重点工序288.5工作井内管道施工29九、沉降、变形观测29十、闭水试验29十一、顶管施工中要注意的问题29十二、质量控制措施30十三、平安文明施工措施31十四、附图32一、工程概况合肥市十五里河污水处理厂污水管道及污水提升泵站工程II标段，分为污水管道施工和污水提升泵站施工两个局部，污水主管道施工采用泥水平衡顶管施工，顶管施工长度为万泉河路1027米和天津路1762米,合计2789米。1、万泉河路（上海路一天津路）段，污水主管工程为滨湖新区十五里河污水系统中的主干管，污水自西向东汇入天津路污水管后向北排出，最终进入十五里

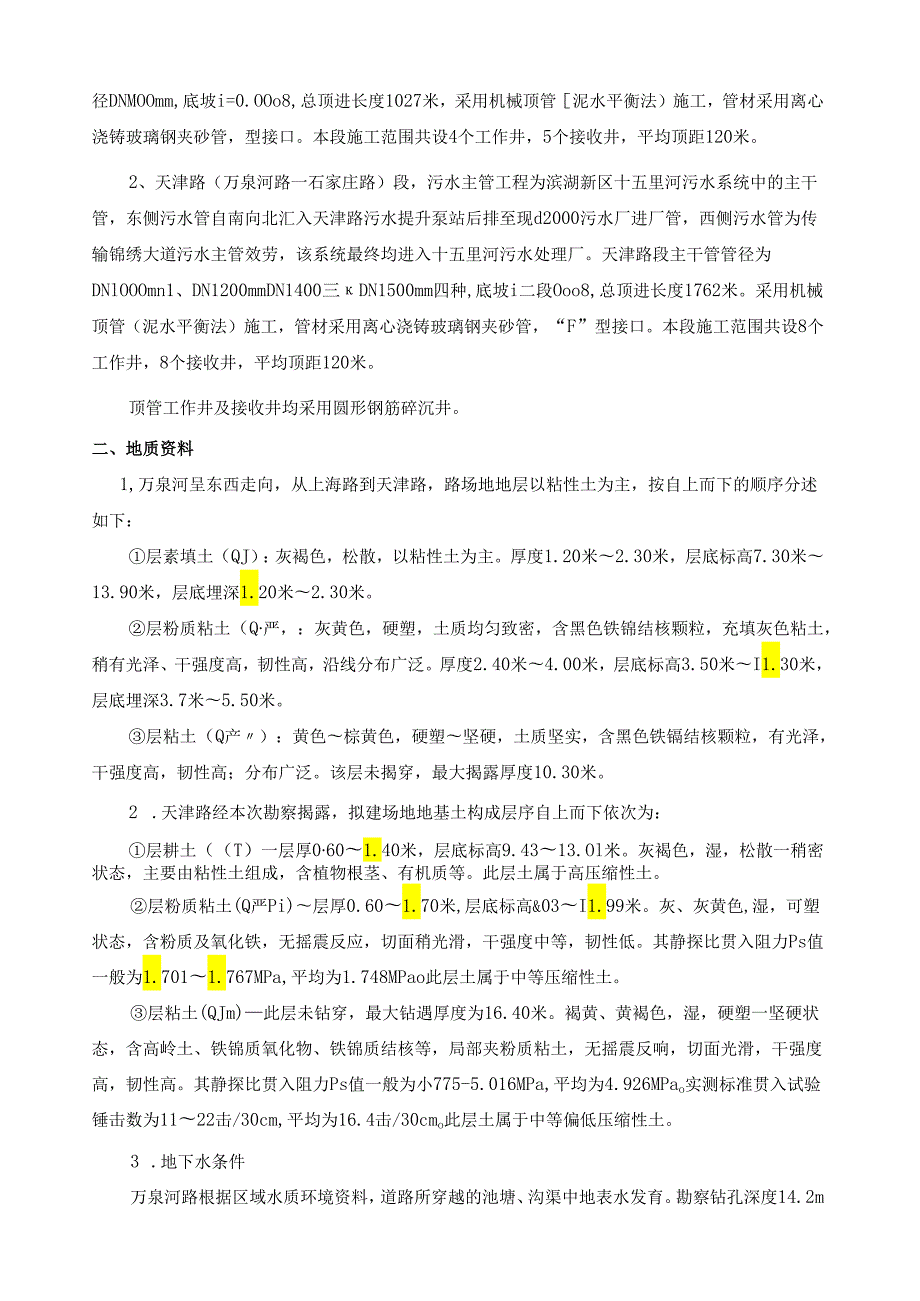

3、河污水处理厂。万泉河路段主干管管径DNMOOmm,底坡i=0.OOo8,总顶进长度1027米，采用机械顶管泥水平衡法）施工，管材采用离心浇铸玻璃钢夹砂管，型接口。本段施工范围共设4个工作井，5个接收井，平均顶距120米。2、天津路（万泉河路一石家庄路）段，污水主管工程为滨湖新区十五里河污水系统中的主干管，东侧污水管自南向北汇入天津路污水提升泵站后排至现d2000污水厂进厂管，西侧污水管为传输锦绣大道污水主管效劳，该系统最终均进入十五里河污水处理厂。天津路段主干管管径为DNlOOOmn1、DN1200mmDN1400三DN1500mm四种,底坡i二段Ooo8,总顶进长度1762米。采用机械顶管（
4、泥水平衡法）施工，管材采用离心浇铸玻璃钢夹砂管，“F”型接口。本段施工范围共设8个工作井，8个接收井，平均顶距120米。顶管工作井及接收井均采用圆形钢筋碎沉井。二、地质资料1,万泉河呈东西走向，从上海路到天津路，路场地地层以粘性土为主，按自上而下的顺序分述如下：层素填土（QJ）：灰褐色，松散，以粘性土为主。厚度1.20米2.30米，层底标高7.30米13.90米，层底埋深1.20米2.30米。层粉质粘土（Q严，：灰黄色，硬塑，土质均匀致密，含黑色铁锦结核颗粒，充填灰色粘土，稍有光泽、干强度高，韧性高，沿线分布广泛。厚度2.40米4.00米，层底标高3.50米I1.30米，层底埋深3.7米5.5
5、0米。层粘土（Q产）：黄色棕黄色，硬塑坚硬，土质坚实，含黑色铁镉结核颗粒，有光泽，干强度高，韧性高；分布广泛。该层未揭穿，最大揭露厚度10.30米。2 .天津路经本次勘察揭露，拟建场地地基土构成层序自上而下依次为：层耕土（T）一层厚0601.40米，层底标高9.4313.Ol米。灰褐色，湿，松散一稍密状态，主要由粘性土组成，含植物根茎、有机质等。此层土属于高压缩性土。层粉质粘土(Q严Pi)层厚0.601.70米,层底标高&03I1.99米。灰、灰黄色,湿，可塑状态，含粉质及氧化铁，无摇震反应，切面稍光滑，干强度中等，韧性低。其静探比贯入阻力Ps值一般为1.7011.767MPa,平均为1.74
6、8MPao此层土属于中等压缩性土。层粘土(QJm)此层未钻穿，最大钻遇厚度为16.40米。褐黄、黄褐色，湿，硬塑一坚硬状态，含高岭土、铁锦质氧化物、铁锦质结核等，局部夹粉质粘土，无摇震反响，切面光滑，干强度高，韧性高。其静探比贯入阻力Ps值一般为小775-5.016MPa,平均为4.926MPao实测标准贯入试验锤击数为1122击/30cm,平均为16.4击/30cmo此层土属于中等偏低压缩性土。3 .地下水条件万泉河路根据区域水质环境资料，道路所穿越的池塘、沟渠中地表水发育。勘察钻孔深度14.2m范围内未见地下水。天津路场地地下水类型主要为分布于耕土中的上层滞水，水量与地势上下有较大关系，主

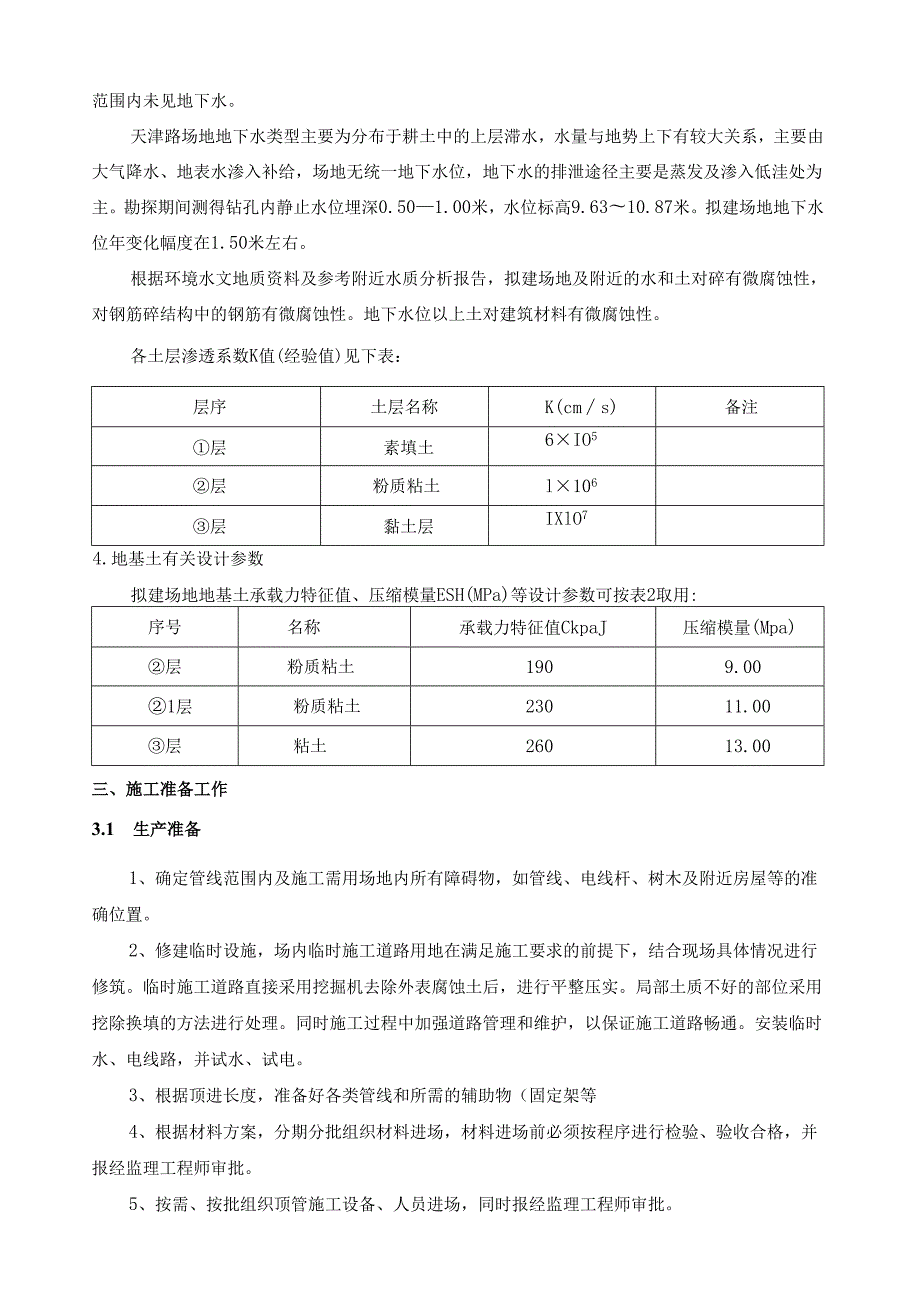

7、要由大气降水、地表水渗入补给，场地无统一地下水位，地下水的排泄途径主要是蒸发及渗入低洼处为主。勘探期间测得钻孔内静止水位埋深0.501.00米，水位标高9.6310.87米。拟建场地地下水位年变化幅度在1.50米左右。根据环境水文地质资料及参考附近水质分析报告，拟建场地及附近的水和土对碎有微腐蚀性，对钢筋碎结构中的钢筋有微腐蚀性。地下水位以上土对建筑材料有微腐蚀性。各土层渗透系数K值(经验值)见下表：层序土层名称K(cms)备注层素填土6IO5层粉质粘土l106层黏土层IXlO74.地基土有关设计参数拟建场地地基土承载力特征值、压缩模量ESH(MPa)等设计参数可按表2取用:序号名称承载力特征
8、值CkpaJ压缩模量(Mpa)层粉质粘土1909.001层粉质粘土23011.00层粘土26013.00三、施工准备工作3.1 生产准备1、确定管线范围内及施工需用场地内所有障碍物，如管线、电线杆、树木及附近房屋等的准确位置。2、修建临时设施，场内临时施工道路用地在满足施工要求的前提下，结合现场具体情况进行修筑。临时施工道路直接采用挖掘机去除外表腐蚀土后，进行平整压实。局部土质不好的部位采用挖除换填的方法进行处理。同时施工过程中加强道路管理和维护，以保证施工道路畅通。安装临时水、电线路，并试水、试电。3、根据顶进长度，准备好各类管线和所需的辅助物（固定架等4、根据材料方案，分期分批组织材料进场
9、材料进场前必须按程序进行检验、验收合格，并报经监理工程师审批。5、按需、按批组织顶管施工设备、人员进场，同时报经监理工程师审批。3.2 技术准备1、熟悉施工图纸，进行图纸会审，编制施工方案并经审批，对有关施工人员进行技术交底。2、组织有关人员现场勘察地形、地貌，实地了解施工现场及周围情况。3、进行施工测量和现场放线工作。组织测量人员进行桩位交接验收及复测工作，测设土方开挖及顶管工程控制点。四、泥水平衡式顶管工作原理泥水平衡式顶管施工管道摩阻力与管道的长度成正比，顶进长度增加必须加大顶力，当顶进长度到达一定距离时，顶力加大会使管体或后背损坏，长距离泥水平衡式顶管就是通过润滑剂减阻和中继接力，减
10、少顶进过程中的阻力，中继接力顶进，从而完成顶管施工。4.1泥浆形成机理：泥水平衡顶管中，刀盘与主轴之间有一个偏心距E,而中心刀刀排、切削刀与主轴是同心的。所以假设刀头切削下来的泥块颗粒较大，不会直接进入泥浆仓，大颗粒的泥块在破碎腔内被破碎成比格栅孔小的颗粒，才能通过格栅进入泥浆仓，这样使排泥管不会被堵塞。利用高压水枪，将土层的强度降低，含水量增大，以利用旋转刀盘上的刀片将土层切割成泥浆。4.2泥水平衡工作原理：.泥水平衡施工以泥水平衡原理为根本，通过改变泥水仓的送、排泥水量和顶进速度来控制排泥量，使泥水仓内泥水压力值稳定并控制在所设定的范围内，从而到达开挖面稳定。4.3触变泥浆减阻原理:通过在
11、管壁处压注触变泥浆，形成一定厚度的泥浆套，使顶管在泥浆套中顶进，以减少阻力。五、泥水平衡式顶管施工的优点在泥水式顶管施工中，为使挖掘面上保持稳定，必须在泥水仓中充满一定压力的泥水，泥水在挖掘面上可以形成一层不透水的泥膜，它可以阻止泥水向挖掘面里面渗透。同时该泥水本身又有一定的压力，可以用来平衡地下水压力和土压力，从而保证周围地层和建筑物的稳定与平安。泥水式顶管施工有以下优点：适用的土质范围比拟广，如在地下水压力很高以及变化范围较大的条件下，它也能适用。可有效地保持挖掘面的稳定、对所顶管子周围的土体扰动比拟小。因此采用泥水平衡式顶管施工引起的地面沉降也比拟小。与其他类型顶管比拟，泥水顶管施工时的
12、总阻力比拟小，尤其是在粘土层表现得更为突出。所以它适宜于长距离顶管。工作坑内的作业环境比拟好，作业也比拟平安。由于它采用泥水管道输送弃土，不存在吊土、搬运土方等容易发生危险的作业。它可以在大气常压下作业，也不存在采用气压顶管带来的各种问题及危及作业人员健康等问题。由于泥水输送弃土的作业是连续不断地进行，所以它作业时的进度比拟快。六、泥水平衡式顶管施工工艺6.1顶管机头、配套设备选择根据工程区土质情况，我公司采用PSD型刀盘可伸缩式泥水平衡顶管掘进机施工，该机的主要结构为无钱式结构，对称分布4只50OkN单作用油缸，既起连接两端机头的作用，又起纠偏作用，机头前端一次组装有刀盘、泥浆仓、胸板、机头
13、倾斜仪传感器、变速箱、电动机等液压控制柜及操纵平台安装在机头后的管节中，机头空间设计合理。配套设备主要有：进排泥泵：我们选用功率18Kwh的离心泵作为进排泥泵，不仅能泵送清水，而且可泵送泥浆。基坑旁通：基坑旁通可改变泥水循环方向，防止管内堵塞。泥水管路系统：包括泥水钢管、泥水软管、手动明杆式闸阀、流量系统、隔膜式压力表等。顶管动力及照明配套：按其配套动力负载功率选择电缆规格，供电采用TN-S方式，三相五线制移动电缆。电缆接头采用电缆接头箱。该机械施工特点：机头前端的挖掘装置由自动伸缩的全断面刀盘及随动刀架组成。掘进时预调刀盘推力后，刀盘随土壤变化而前后移动，刀盘、刀夹相互配合自动调节切土口大小
14、保持预定推力不变，到达自动平衡正面土体压力的目的，机头前部还有与动力装置密封隔离的泥仓，调节泥仓内的泥浆压力即可平衡地下水。该设备是一种具有自动平衡作用的顶管机头，是目前对土体扰动最小的机种。6.2施工工艺概述液压千斤顶及油泵的选择应根据每个工作坑的顶进长度、土的内磨擦角、管道直径,管道重量进行计算，合理选用千斤顶及油泵。本工程顶管最大顶力为2657KN,采用200t液压千斤顶六台为一组。液压千斤顶应对称布置，顶力中心应在管底以上1/3管径位置，其方向必须与管道顶进方向平行，千斤顶底部支承平台要搭设牢固，确保千斤顶的稳定性。工作坑内设备安装完毕后如图：顶铁的选择应小于液压千斤顶的行程，并考虑
15、适当的安装间隙。工作坑集水井内设小100排水泵一台，并备用一台，确保工作坑内不间断抽水。顶管工作坑内应设置低压照明设施，其电压不超过12V平安电压。导轨和后背安装完毕必须经工程部自检，自检合格后报验监理合格前方能开始顶进工作。管道进、出洞措施顶管工作中的管道进、出洞口工作是一项很重要的工作，施工中要充分考虑到它的平安性和可靠性，要派专职平安员负责整个开洞的平安工作。进出洞的成功是整个顶管工程顺利完工的关键。预留的管道进出洞口直径应比管外壁大150mm,预留的洞口处应预埋环形钢板，环形钢板上焊接螺栓，在管道进出洞前安装止水橡胶板。管道顶进施工准备：顶管前要先将设备安装调试，安装好泥浆池，按泥浆配
16、制方式调配泥浆，检验注浆设备。检查施工材料的备料情况（包括管封、胶圈、澎润土，烧碱）和供电电压，备好泥土外运设施。主要设备选择：采用PSD-1350和PSD-1500的泥水平衡顶管机，配套4X1000KN千斤顶、32MPa油泵做为主顶设备，501.min注浆泵，3KW砂浆搅拌机。设备安装整套顶管机械由顶管机头（含纠偏系统）、主千斤顶系统、排泥系统、触变泥浆系统、承力钢构件组成，安装分为井内、井外两局部。设备安装工艺流程图管正向压力控制：管道顶进时，机头正向压力的大小要根据土质情况进行有效控制。当土壤较硬时，正向压力可以相应减小，以免道路突起；当土质较松软或有流动性时，要加大正向顶力，否那么容易
17、造成路面下沉或临近房屋下沉。正向顶力的大小根据机头前安装的膜式牛油压力表显示，正常情况下正向压力压强应控制在4KNm2左右，当遇淤泥时正向压力压强应不小于6KNm28KNm2.管道顶进中，应采取注浆减阻措施，浆液采用膨润土触变泥浆，配置应符合设计要求。机头后的第一节管道应留有注浆孔，以后每隔两节管子放一节留有注浆孔的管子。注浆的压力不宜过大，以防浆液流失而管道外难以形成浆套。管道顶进过程中应根据前方机头仓内的泥浆情况，适时进行补泥浆和补水，该系统泥水平衡顶管系统中自备。每个工作井边应设置一个泥浆池，以便泥浆的沉淀，沉淀出的泥浆应用封闭完好的罐车运至指定地点。管道顶进施工工艺流程（见下列图）顶进
18、施工工艺流程图七、主要技术措施7.1 工作井布置1、结构设计工作井采用7500mm圆形沉井法施工，在沉井下沉到位后浇筑素混凝土封底和500mm钢筋混凝土底板,按轴线和高程埋设导轨预埋件等碎到达一定强度后,安装导轨,浇筑3m*3m钢筋混凝土后座墙，厚度为50Omm。基坑支护施工做到宽度、长度满足要求，后背垂直偏差小于0.1%H（H为后背的高度），即小于3mm,轨道高程偏差在0+3mm,中心线位移偏差3mm之内。2、工作井最小内径按照下井管节长度（玻璃钢夹砂管3米/节）来确定工作井内径大小：1.1.1+1.2+1.3+K=3.0+2.5+0.5+1.6=7.5米1.l下井管节长度（米），30米1.
19、2千斤顶长度（米），2.5米1.3留在井内的管道最小长度（米），0.4米K后座和顶铁的最小厚度及安装充裕量，可取1.6米那么，取1.=那5米。7.2 后靠背的稳定计算后背作为千斤顶的支撑结构，后背墙是承受和传递全部顶力的根底，必须要有足够的强度和刚度，且压缩变形要均匀。本工程施工工作井后座墙是和侧壁混凝土墙整体浇筑，工作井为刚性体，所以工作井能够承受的最大顶推反力R由基坑侧壁摩擦力、基坑底板之间的摩擦力Rl与后座墙的反力R2组成。计算过程中忽略基坑侧壁的摩擦力及基坑底板之间的摩擦力，而假设顶进支架的推力是通过后座墙而均匀的作用在工作井前方的土体上面。主要考虑后背土体的反力计算，后靠背的计算图示
20、如下列图所示：反力应为总推力F的1.21.6倍，以确保平安式中：R2后座墙之反力；一系数（取1.52.5之间），计算保守取1.5；B后座墙的宽度（m）,取3.0米计算；一土的湿重量，取1.9tm3计算；H后座墙的高度，取3.0米计算；KP一被动区土压系数（tg2（450+2）=1.894；h一地面到后座墙顶部土体的高度（取h=6.0米）；c土的内聚力，取70.9Kpa进行计算。R2=5079.08t7.3顶管顶力计算：1) .控制土压力值PP=KoYhKo-静土压系数，按土质取0.55Y一土容重h复土深度(实测覆土深度9.512.5m)P=0.551.912.5二13.IKPa2) .顶管机初
21、始推力FOFQ=P11R2R一玻璃钢夹砂管有效半径Fo=13,1X3.14X(0.735)2=22.2t3) .一次顶进管子阻力P0=f11D1.f摩阻系数，按土质取0.32tm2D管外径1.一顶进长度P0=0.323.MX1.47X120=177.2t4) .一次顶进总推力FlFl=Fo+P0Fl=22.2t+177.2t=199.4t5) .考虑注浆减摩效果后实际总推力FF=Fla减摩系数0.8F=0.8199.4=159.52t6) .每延米推力为159.52t120ml.33tm由于DN1400玻璃钢夹砂管能承受最大顶力为2930KN即298.98t(根据GBT21492-2008）,
22、工作井主顶推力可设计为3000KN,即300t。100t主顶油缸4台，12Om需要总推力为159.52t。满足顶管设计要求，所以不必添加中继间。7.4减阻泥浆顶进施工中，减阻泥浆的应用是减小顶进阻力的重要措施。顶进时，通过工具管及管节上预留的注浆孔，向管道外壁压入一定量的减阻泥浆，在管道外围形成一个泥浆套，减小管节外壁和土层间的摩阻力，从而减小顶进时的顶力。泥浆套形成的好坏，直接关系到减阻的效果。为了保证压浆的效果，在工具管尾部环向均匀地布置了3只压浆孔，顶进时及时进行压浆。工具管后面的3节管节上都有压浆孔，以后每隔2节设置1节有压浆孔的管节。管节上的压浆孔有3只，呈120。环向交叉布置。压浆
23、总管用650mm白铁管，除工具管及随后的3节混凝土管节外，压浆总管上每隔6m装1只三通，再用压浆软管接至压浆孔处。顶进时，工具管尾部的压浆要及时，确保形成完整、有效的泥浆套。混凝土管节上的压浆孔供补压浆用，补压浆的次数及压浆量需根据施工时的具体情况而确定。减阻泥浆的性能要稳定，施工期间要求泥浆不失水、不沉淀、不固结，既要有良好的流动性，又要有一定的稠度。顶进施工前要做泥浆配合比试验，找出适合于施工的最正确泥浆配合比。拌制减阻泥浆要严格按操作规程进行，催化剂、化学添加剂等要搅拌均匀，使之均匀地化开，膨润土参加后要充分搅拌，使其充分水化。泥浆拌好后，应放置一定的时间才能使用。通过储浆池处的压浆泵将
24、泥浆压至管道内的总管，然后经压浆孔压至管壁外。施工中，在压浆泵、工具管尾部等处均装有压力表，便于观察，从而控制和调整压浆的压力。顶进施工中，减阻泥浆的用量主要取决于管道周围空隙的大小及周围土层的特性，由于泥浆的流失及地下水等的作用，泥浆的实际用量要比理论用量大得多，一般可到达理论值的45倍，但施工中还需根据土质情况、顶进状况及地面沉降的要求等做适当的调整。7.5测量及轴线控制在顶进过程中，经常对顶进轴线进行测量，检查顶进轴线是否和设计轴线相吻合。在正常情况下，每顶进1节管节（即3m）测量1次，同时施工时还要经常对测量控制点进行复测，以保证测量的精度。在顶进工程中，必须利用联系三角形法定期进行复
25、测，以保证整个顶进轴线的一致性。为了较好地解决测量用时问题，要尽可能减少测量接站数，在转站处利用特殊发光源作为目标，再利用放大倍率较大的T2经纬仪观测；测定工具管前进的趋势，同样能到达减少测量时间的目的。在实际顶进中，顶进轴线和设计轴线经常发生偏差，因此要采取纠偏措施，减小顶进轴线和设计轴线间的偏差值,使之尽量趋于一致。顶进轴线发生偏差时，通过调节纠偏千斤顶的伸缩量，使偏差值逐渐减小并回至设计轴线位置。施工过程中，及时了解工具管的趋势对纠偏十分有利。如果轴线偏差较小，且趋势较好（沿设计方位），可省去不必要的测量和纠偏，提供更多的顶进时间；如轴线偏差较小，但工具管前进趋势背离设计轴线方向，那么要
26、及时进行有效的纠偏,使工具管不致偏离较大。测量采用高精度的全站仪，激光经纬仪和水准仪。工具管内设有坡度板和光靶，坡度板用于读取工具管的坡度和转角，光靶用于激光经纬仪进行轴线的跟踪测量。7.6 纠旋转的技术措施为了减小管节之间的相互转动，机头与机头管采用螺杆连接，通过连接螺杆将机头与管道连接成一个整体，从而减小整段管道在顶进过程中的旋转。7.7 水力机械化施工泥水系统的配置根据本工程的特点布置了泥水系统。沉淀池利用现场空地开挖，留有足够的容量，并用300钢管连通泄水。在清水池旁设置2台5级泵，向管路供水，进水管路采用100无缝钢管、卡箍式活络接头，。排泥采用100无缝钢管、卡箍式活络接头，。废弃
27、泥浆用管道泵串联水平输送，管道内每隔20Om左右设置1台。工作井内设置1台大功率管道泵，用于泥浆在工作井内的垂直输送。八、人工顶管根据施工条件，天津路西污5井西污6井新、老管道接头位置需采用人工顶管。8.1、工作井施工方案1、工作井位置选定根据设计图纸井位的设置，工作井深度约9.0m,接头老管道检查井处设为接收井。顶距为95m。2、工作井结构设计根据设计，工作坑采用内直径中600Omm的破砌圆形倒挂井支护结构，底部设高3m钢筋混凝土圈墙加固。顶管工作坑深度9米，基坑上部2.5m深土方采用挖掘机开挖，人工修整护壁土方后,砌筑砖砌井,并及时填充砖墙与土壁孔隙,保证坑壁的稳定,然后在坑上架桁车，就位
28、后用人工开挖工作坑下部的土方，并砌筑下面倒挂井直至设计坑底高程，每次人工开挖高度为3m,工作坑四周用钢管式防护栏杆围护，并设置施工标志，平安警示标牌及夜间照明设备。工作坑根底采用20cm厚碎石垫层，30cm厚C25混凝土,底板碎施工时同时设临时性水准点、基坑集水井、按轴线和高程埋设导轨预埋件,等校到达一定强度后,安装轨道,浇筑砂后背。基坑支护施工做到宽度、长度满足要求，后背垂直偏差小于0.1%H（H为后背的高度），轨道高程偏差控制在。+3mm,中线位移偏差3mm之内。1）工作井深基坑管道方向长度AA1.1+1.2+1.3+1.4+1.5+1.6=2.0l.5+0.3+0+0.5+0.4+0.3
29、6米1.l管道长度（米），3.0米1.2千斤顶长度（米），1.5米1.3后背厚度（米），靠背0.3米1.4顶进管节预留在导轨上的最小长度（米），由于工作坑采用圆形结构，取。米1.5管内出土操作时管尾预留空间（米）取0.5米1.6刚性顶铁长度（米），0.4米1.7操作空间（米），0.3米那么，取1.=6米。2）工作井深基坑垂直管道方向长度BB=D+2B1+2B2=1.5+2l.2+0.3=4.0米D管外径（米），1.5米Bl深基坑管道两侧的工作宽度，当Dl米时取1.5米B2支撑材料厚度,本工程取0.30米根据以上计算比拟，考虑施工操作空间，应选用直径5500mm的砖砌圆形倒挂井内衬3米钢筋混凝
30、土圈墙满足施工要求。接收井选用300Omm的砖砌圆形倒挂井。3、工作并支护结构设计根据地质报告，地表埋藏有上层滞水型地下水，地下水量不大,顶管基坑采用倒挂法砖砌井施工,井内径5500mm,深基坑中深度在6米以内的局部，墙体采用240InIn厚,MlO水泥砂浆、MUlO机砖砌筑，每两米设置圈梁一道；深度超过6米的局部墙体采用370mm厚，MlO水泥砂浆、MUlO红砖砌筑，最后浇筑3米高，25Omm厚钢筋混凝土圈墙。接收井4m以上采用24Omm厚，4m以下采用370mm厚，Mlo水泥砂浆、MulO红砖砌筑。顶镉后背采用浇筑C25的钢筋碎墙，尺寸为2.0X2.0X0.30米，布016200双向钢筋网
31、片,其余工作坑及接收井结构形式同以上局部。深基坑根底采用20Onlnl厚碎石垫层，上铺30Omnl厚C25碎，深基坑边设深50Omm集水井，以便雨水及地下渗水的抽排，深基坑底板上设一个临时高程点。4、基坑支护结构力学验算如下：受力计算简图1)砖砌井外侧土主动土压力验算赢现场实测管道埋置深度9米。(1)工作井由于本工程勘测无地下水，为简化计算且偏于平安，本次验算不考虑土的内聚力(c=0)影响。因该工程工程地质报告土容重、土壤内摩擦角等计算数据不明确，故根据相关经验及简明施工计算手册对计算参数进行适当取值。根据图纸，该工作井位置管道埋深H=9.0m。层土的容重YI=I8KNm3,I=I(T30,取
32、1=20,hl=l.2m,层土的容重2=19.9KNm2二20,h2=7.8m,vrlOKNm3,ho=O.4m,D=5500三,t的取值分两种情况，06m深取t=240nun,6m深以下取t=370mm取层土底部砖砌井外侧受土压力：P=Ihltg2(45-/2)+(1-w)(hl-h0)tg?(45-/2)+(hl-h0)w=18.01.2Xtg2(45-201/2)+(18-10)(1.2-0.4)tg2(45-20/2)+(1.2-0.4)10=(10.59+3.13+6.4)KNm2=0.0201Nmm2砖砌井所受环向应力：On=P(D+2t)2t=0.0201X5980/(2X240
33、)=0.25N三2f=1.89N三2由以上验算知,环向应力On小于允许应力f,故满足要求。取地下6m深处，即370mm砖墙最深处验算：此时H=6m,ho-O.4m,D=5500mm,t=370mmh=h*l2=l.2*18/19.9=1.08mHl=h2+h=6-l.2+1.08=5.88mP=htg2(451-0/2)+(2-w)(Hl-hO)tg2(451-0/2)+(Hl-h0)w=19.91.08tg2(451-20/2)+(19.9-10)(5.88-0.4)tg2(45-20/2)+(5.88-04)10=(10.54+26.60+54.8)KNm2=0.0919Nmm2砖砌工作井
34、所受环向应力6n=P(D+2t)2t=0.09196240/(2370)=0.77Nmm2f=1.89N三2由以上验算知,环向应力On小于允许应力f故满足要求。取该位置最深处砖砌井外侧受土压力：h=h*l2=1.2*18/19.9=1.08mHl=h2+h=7.8+1.08=8.88mP=2htg2(45-2)+(2-w)(Hl-h0)tg2(45-2)+(Hl-h0)w=19.91.08Xtg2(45-20/2)+(19.9-10)(8.88-0.4)tg2(45-20/2)+(8.88-0.4)10=(10.54+41.16+84.8)KNm2=136.5KNm2=0.136Nmm2砖砌井
35、所受环向应力：On=P(D+2t)2t=0.1366240/(2370)=1.15N三2f=1.89Nmm2由以上验算知,环向应力On小于允许应力f,故满足要求。砖砌井所受径向应力：6a=P2=0.136/2=0.068Nmm2fv=0.18N三2由以上验算知,环向应力Oa小于允许应力fv,故满足要求。(2)接收井管线接收井土质情况根本一致，其中深度约为80m。由于本工程地质勘测无地下水，同时为保证平安，简化计算，本次验算不考虑土的内聚力(c=0)影响。因该工程工程地质报告土容重、土壤内摩擦角等计算数据不明确，故根据相关经验及简明施工计算手册对计算参数进行取值，层土的容重Y1=18KN/m3,
36、1=20,hl=1.2m,取土的容重2=19.9KN11w=10KNm3,=20,C=Oo最大深度H=8.Om,ho=O.4m,D=3000mm,H1=8.0-1.2+1.08=7.88,4m以上时壁厚t=240mm,4m以下时壁厚t=370mmo取最深处砖砌井外侧承受土压力：P=2htg2(45中/2)+(2-w)(Hl-h0)tg2(45-2)+(Hl-h0)w=19.9X1.08Xtg2(45-20/2)+(19.9-10)(7.88-0.4)tg2(45-20,/2)+(7.88-0.4)XlO=(10.54+36.31+74.8)KNm2=0.122Nmm2砖砌井所受环向应力：On=
37、P(D+2t)2t=0.122X3740/(2X370)=0.62N三2f=1.89N三2由以上验算知,环向应力On小于允许应力f=l.89N三；故满足要求。砖砌井所受径向应力：6a=P2=0.122/2=0.061N三2fv=0.18N三2由以上验算知,环向应力优小于允许应力fv,故满足要求。取地下4m深处，即240Inm砖墙最深处验算：此时Hl=4m,h0=0.4m,D=3000三,t=240mm0h=h*l2=l.2*18/19.9=1.08mHl=4-1.2+1.08=3.88mP=y2htg2(451-0/2)+(2-w)(Hl-h0)tg(45-0/2)+(Hl-h0)w=19.9
38、1.08tg2(45-202)(19.9-10)(3.88-0.4)tg2(45-20/2)+(3.88-0.4)10=(10.54+16.89+34.8)KNm2=0.0622Nm2砖砌工作井所受环向应力On=P(D+2t)2t=0.06223480/(2240)=0.45N三2设计最大推动顶力T=265.73t故后背能够承受最大推顶力，满足施工要求。5、顶进力的计算1 .本工程的顶进管管道位于粘土层,按粘性土的土质考虑,管外壁人工涂改性石蜡、注触变泥浆，管外径DH=1500mm,最大顶进长度=I10米。A=11XDHX110=518.1m2取f=812KNm2最大顶进阻力F=AXf=414
39、4.85898KN工作坑配备2台30Ot千斤顶。2.由土压力，轴向阻力计算顶进力1) .控制土压力值PP=KoYhKo一静土压系数，按土质取0.55y一土容重h复土深度(实测覆土深度5.58Om)P=O.55X1.9X8=8.36KPa2) .顶管机初始推力FOFO=P11R2R一混凝土管有效半径Fr8.36X3.14X(0.9)2=21.3t3) .一次顶进管子阻力P0=f11D1.f摩阻系数，按土质取050Tm2D管外径1.一顶进长度P0=0.503.141.8110=310.86t4) .一次顶进总推力FlFl=FOP0Fl=21.3t+310.86t=332.16t5) .每延米推力为
40、332.16t110m3.0tm6) .管材端面允许顶力Fr=*=5000*11*(0.92-0.752)=3885tC50混凝土抗压强度(5000tm2)A一管端面积(而)由于1500混凝土管能承受最大顶力为3885t,工作井主顶推力可设计为4000KN,即400to30Ot主顶油缸2台。IIom的总推力为332.16t,总顶力小于于主顶液压装置，所以无需要增加中继间。6.后背后背形式：人工后背(如下列图)6789图中：7/101.钢筋碎墙；2.方木；3.撑杠；4.靠背碎；5.立铁;4.殿；7.木板；8.护木；9.导轨;10,轨枕/8工作台及棚架搭设1）工作台搭设在工作坑的顶面,主梁采用型钢
41、上面铺设1515Cm方木,作为承重平台，中间留下管和出土的方孔为平台口，在平台口四周设置防护钢管栏杆，栏杆上横杆高度为1.2m,下横杆距离地面50-60cm,立杆间距2m。承重平台主梁必须根据荷载计算选用，方梁两端伸出工作坑壁搭地不得小于1.2米。平台口地尺寸（长X宽）为：长度1.=1.1+0.8宽度B=D1+0.8式中：1.l管子长度（米）Dl管外径（米）2）棚架起重架与防雨棚合成一体,罩以防雨棚布为工作棚。起重5吨行车、吊车。8.2顶管工作井内设备安装（1）导轨安装。严格控制导轨的中心位置和高程，确保顶入管节中心及高程能符合设计要求。1）、由于工作井底板浇注了30Cm的碎，地基稳定，导轨
42、直接放置在工作井的底板上。2）、严格控制导轨顶面的高程，其纵坡与管道纵坡一致。3）、导轨采用浇注碎予以固定，导轨长度采用23m,间距设置为60cm。4）、导轨必须直顺，严格控制导轨的高程和中心。（2）下管、顶进、出土和挖土设备：采用吊车下管，用千斤顶、高压油泵作为顶进设备，用斗车、垂直牵引的卷扬机作为出土设备，用铁镉、铁锹进行开挖。（3）照明设备：井内使用电压不大于36V的低压照明。（4）通风设备：人工挖土前和挖土过程中，采用轴流鼓风机通过通风管进行送风。8.3引入测量轴线及水准点(1)将地面的管道中心桩引入工作井的侧壁上(两个点)，作为顶管中心的测量基线。(2)将地面上的临时水准点引入工作井
43、底不易碰撞的地方，作为顶管高程测量的临时水准点。8.4顶进施工中的重点工序测量1)、测量次数：在顶第一节管时及校正顶进偏差过程中，应每顶进2030cm,即对中心和高程测量一次；在正常顶进中，应每顶进50100Cln时，测量一次。2)、中心测量：根据工作井内测设的中心桩、挂中心线，利用中心尺，测量头一节管前端的轴线中心偏差。3)、高程测量：使用水准仪和高程尺，测首节管前端内底高程，以控制顶进高程；同时，测首节管后端内底高程，以控制坡度。工作井内应设置两个水准点，以便闭合之用，经常校核水准点，提高精度。4)、一个管段顶完后，应对中心和高程再作一次竣工测量，一个接口测一点，有错口的测两点。(2)纠偏
44、当测量发现偏差在10-20mm时，采用超挖纠偏法，即在偏向的反侧适当超挖，在偏向侧不超挖，甚至留坎，形成阻力，施加顶力后，使偏差回归。当偏差大于20mm时，采用千斤顶纠偏法，当超挖纠偏不起作用时，用小型千斤顶顶在管端偏向的反侧内管壁上，另一端斜撑在有垫板的管前土壁上，支顶牢固后，即可施加顶力。同时配合超挖纠偏法，边顶边支，直至使偏差回归。(3)管前挖土要求1)、在道路和重要构筑物下，不得超越管段以外100mm,管周不得超挖，并随挖随顶。2)、在一般顶管地段，如土质良好，可超挖管端30mm,在管周上面允许超挖15mm,下面135度范围内，不得超挖。(4)接口的处理：由于顶管的管材为F型接口，顶管完毕后，对于管与管之间的缝隙，采用膨胀水泥砂浆压实填抹。选用硅酸盐膨胀水泥和洁净的中砂，配合比(重量比)为：膨胀水泥：砂：水=I:1:0.3,随拌随用，一次拌和量应在半小时内用完。填抹前，将接口湿润，再分层填入，压实填抹平整后，在潮湿状态下养护。8.5工作井内管道施工管道完成后，按设计图在井内用砖砌筑检查井，井内外批防水砂浆。待砂浆到达一定强度后，回填石屑至管顶面，用水冲实。九、沉降、变形观测在工作井壁做沉降观测点，进行工作井日常巡查和变形沉降观测，做好观测记录，假设有较明显的沉降或变形，立即采取措施。十、闭水试验管道安装完
