双层玻璃幕墙工作原理及设计要点.doc

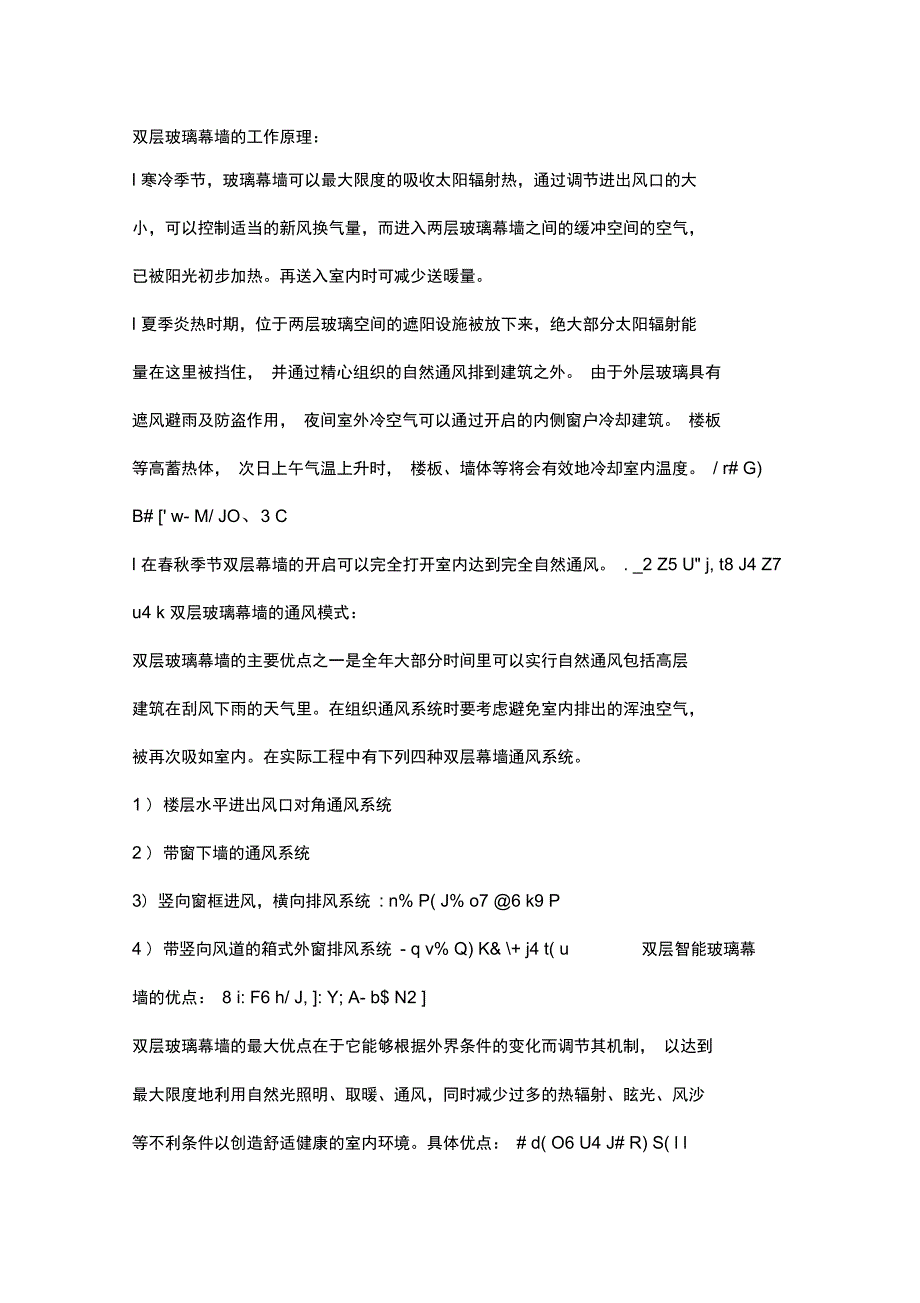

1、双层玻璃幕墙的工作原理：l 寒冷季节，玻璃幕墙可以最大限度的吸收太阳辐射热，通过调节进出风口的大 小，可以控制适当的新风换气量，而进入两层玻璃幕墙之间的缓冲空间的空气， 已被阳光初步加热。再送入室内时可减少送暖量。l 夏季炎热时期，位于两层玻璃空间的遮阳设施被放下来，绝大部分太阳辐射能 量在这里被挡住， 并通过精心组织的自然通风排到建筑之外。 由于外层玻璃具有 遮风避雨及防盗作用， 夜间室外冷空气可以通过开启的内侧窗户冷却建筑。 楼板 等高蓄热体， 次日上午气温上升时， 楼板、墙体等将会有效地冷却室内温度。 / r# G) B# w- M/ JO、3 Cl 在春秋季节双层幕墙的开启可以完全打开

2、室内达到完全自然通风。 . _2 Z5 U j, t8 J4 Z7 u4 k 双层玻璃幕墙的通风模式： 双层玻璃幕墙的主要优点之一是全年大部分时间里可以实行自然通风包括高层 建筑在刮风下雨的天气里。在组织通风系统时要考虑避免室内排出的浑浊空气， 被再次吸如室内。在实际工程中有下列四种双层幕墙通风系统。1 ) 楼层水平进出风口对角通风系统2 ) 带窗下墙的通风系统3) 竖向窗框进风，横向排风系统 : n% P( J% o7 6 k9 P4 ) 带竖向风道的箱式外窗排风系统 - q v% Q) K& + j4 t( u双层智能玻璃幕墙的优点： 8 i: F6 h/ J, : Y; A- b$ N2

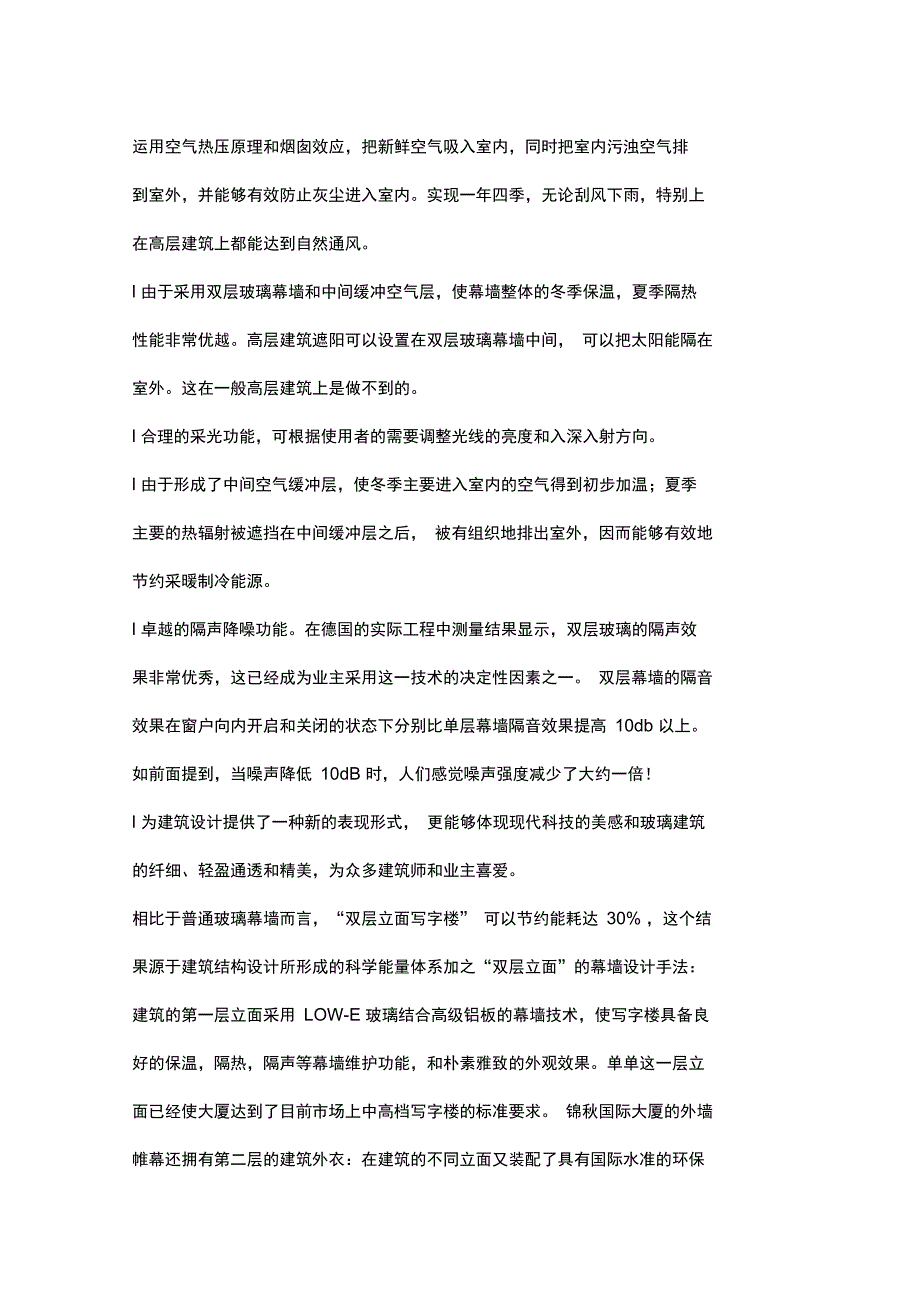

3、 双层玻璃幕墙的最大优点在于它能够根据外界条件的变化而调节其机制， 以达到 最大限度地利用自然光照明、取暖、通风，同时减少过多的热辐射、眩光、风沙 等不利条件以创造舒适健康的室内环境。具体优点： # d( O6 U4 J# R) S( l l 运用空气热压原理和烟囱效应，把新鲜空气吸入室内，同时把室内污浊空气排 到室外，并能够有效防止灰尘进入室内。实现一年四季，无论刮风下雨，特别上 在高层建筑上都能达到自然通风。l 由于采用双层玻璃幕墙和中间缓冲空气层，使幕墙整体的冬季保温，夏季隔热 性能非常优越。高层建筑遮阳可以设置在双层玻璃幕墙中间， 可以把太阳能隔在 室外。这在一般高层建筑上是做不到的。

4、l 合理的采光功能，可根据使用者的需要调整光线的亮度和入深入射方向。l 由于形成了中间空气缓冲层，使冬季主要进入室内的空气得到初步加温；夏季 主要的热辐射被遮挡在中间缓冲层之后， 被有组织地排出室外，因而能够有效地 节约采暖制冷能源。l 卓越的隔声降噪功能。在德国的实际工程中测量结果显示，双层玻璃的隔声效 果非常优秀，这已经成为业主采用这一技术的决定性因素之一。 双层幕墙的隔音 效果在窗户向内开启和关闭的状态下分别比单层幕墙隔音效果提高 10db 以上。 如前面提到，当噪声降低 10dB 时，人们感觉噪声强度减少了大约一倍！l 为建筑设计提供了一种新的表现形式， 更能够体现现代科技的美感和玻璃

5、建筑 的纤细、轻盈通透和精美，为众多建筑师和业主喜爱。相比于普通玻璃幕墙而言，“双层立面写字楼” 可以节约能耗达 30% ，这个结 果源于建筑结构设计所形成的科学能量体系加之“双层立面”的幕墙设计手法： 建筑的第一层立面采用 LOW-E 玻璃结合高级铝板的幕墙技术，使写字楼具备良 好的保温，隔热，隔声等幕墙维护功能，和朴素雅致的外观效果。单单这一层立 面已经使大厦达到了目前市场上中高档写字楼的标准要求。 锦秋国际大厦的外墙 帷幕还拥有第二层的建筑外衣：在建筑的不同立面又装配了具有国际水准的环保节能建筑材质如，大截面梭型铝百叶、彩釉玻璃遮阳板、SHADOW-BOX(LOW-E 玻璃与铝板结合技术

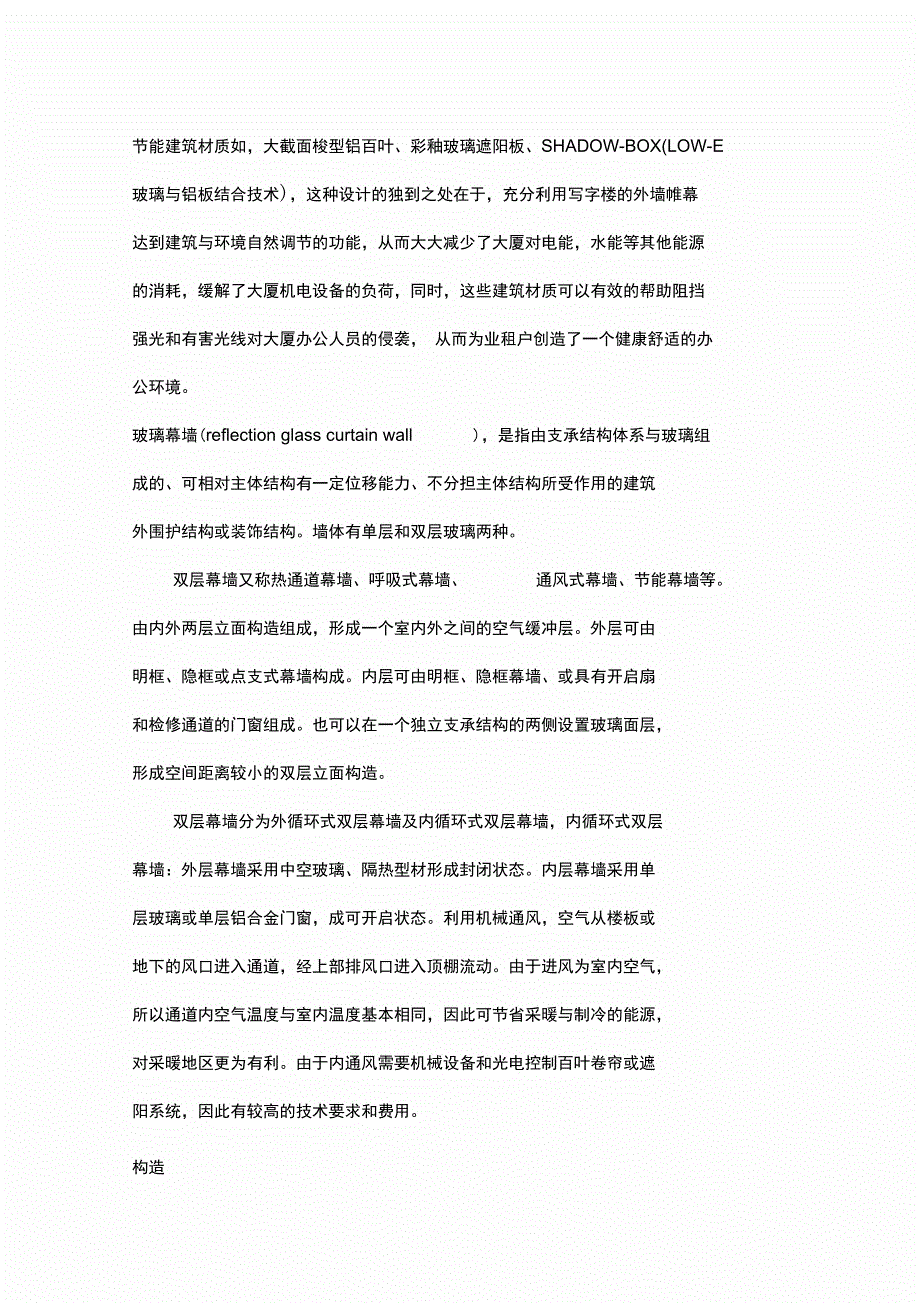

6、)，这种设计的独到之处在于，充分利用写字楼的外墙帷幕 达到建筑与环境自然调节的功能，从而大大减少了大厦对电能，水能等其他能源 的消耗，缓解了大厦机电设备的负荷，同时，这些建筑材质可以有效的帮助阻挡 强光和有害光线对大厦办公人员的侵袭， 从而为业租户创造了一个健康舒适的办 公环境。玻璃幕墙(reflection glass curtain wall)，是指由支承结构体系与玻璃组成的、可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑 外围护结构或装饰结构。墙体有单层和双层玻璃两种。双层幕墙又称热通道幕墙、呼吸式幕墙、通风式幕墙、节能幕墙等。由内外两层立面构造组成，形成一个室内外之间的空气

7、缓冲层。外层可由 明框、隐框或点支式幕墙构成。内层可由明框、隐框幕墙、或具有开启扇 和检修通道的门窗组成。也可以在一个独立支承结构的两侧设置玻璃面层， 形成空间距离较小的双层立面构造。双层幕墙分为外循环式双层幕墙及内循环式双层幕墙，内循环式双层 幕墙：外层幕墙采用中空玻璃、隔热型材形成封闭状态。内层幕墙采用单 层玻璃或单层铝合金门窗，成可开启状态。利用机械通风，空气从楼板或 地下的风口进入通道，经上部排风口进入顶棚流动。由于进风为室内空气， 所以通道内空气温度与室内温度基本相同，因此可节省采暖与制冷的能源， 对采暖地区更为有利。由于内通风需要机械设备和光电控制百叶卷帘或遮 阳系统，因此有较高的

8、技术要求和费用。构造内外幕墙之间形成一个相对封闭的空间。其下部有进风口，上部有排风口，可控制空气在其间流动状态。设有可控制的进风口、排风口、遮阳 板和百叶等。特征双层幕墙之间的空气可有序流动和交换。双层幕墙包括幕墙外层、幕墙中部空间和幕墙内层表面外层抵制天气的变化并提咼隔声能力。原理利用气压差、热压差和烟囱效应的原理。作用使建筑外层有效的适应自然的天气变化，提高幕墙的保温隔热性能。提高幕墙的隔声性能，改善室内条件。由于通风换气，提高人们工作、生活环境的舒适性。举例北京嘉铭中心写字楼、中青旅大厦幕墙采用内循环呼吸式玻璃幕墙创新技术名称：双层呼吸式玻璃幕墙工程项目名称：2008年奥运会北京射击馆开

9、/完工日期：2004年至2007年创新技术综合报告：2008年奥运会北京射击馆，生态双层呼吸幕墙的内层幕墙采用隔热铝合金中空玻璃幕墙，外层幕墙采用单玻点支式玻璃幕墙。 在双层幕墙中间换气通道的上下 两端，有进风和排风装置。从进风口进入双层幕墙换气通道内部的新风，全部汇集到换气通道顶部排风口排出，借助于房屋全高产生的压差，可以形成较为强烈外挂的热转印木纹装饰百叶具有的遮阳作用， 也是实现双层换气幕墙功能的一个 重要组成部分，不但有遮阳与透光控制等功能、还具有抗紫外线辐射、节能效率 以及吸音率等方面的功能。同时根据双层呼吸幕墙不同的内部气流组织要求， 在内层铝合金幕墙适当的位置 设置维修、保洁用开

10、启门及开启窗，可以实现与室内的通风换气，使观众厅内部 自然通风换气量大大增加，大大提升室内空间的舒适度。在春秋季节，无论白天与黑夜，当需要换气时可将与换气通道上下端相连的出风 口和进风口的电动开启百叶、室内电动开启窗打开，（进风口和出风口均设有防 虫网和可拆的过滤装置，能防止昆虫进入并大大降低空气中灰尘的浓度， 使进入 室内的空气洁净清新）。通过对电动开启百叶的调控，在通道内形成负压，利用 双层幕墙两边的压差和开启的门或窗， 可以在通道内形成气流，进行通风。通过 管道向通道内输送新鲜空气，就可以随时向室内输送新鲜空气。当遇到风沙较大 的天气时，可将进风口和出风口的电动百叶、 室内电动开启窗都关

11、闭，防止风沙 进入。通风口百叶为双层幕墙专用百叶，能达到防风、防雨、防尘的要求。夏天，双层幕墙中间的换气通道内温度很高， 这时可打开换气通道上下两端的排 风口和进风口的电动百叶，在换气管道内由于“热烟囱效应”产生自下而上的气 流，从下进风口进入的气流，在双层换气内通过热量交换后从上出风口排出， 这 种自下而上的气流运动，带走了通道内的热量，这样可以降低内层幕墙的外表面 温度，减少空调制冷的负荷，节约了能源，降低了能耗。冬天：双层幕墙中间的换气通道由于阳光的照射，温度升高，像一个温室，形成温室效应”。 这样有利于提高内层幕墙的表面的温度， 减少了建筑物由于冬季 采暖的运行费用。获奖情况 ：200

12、71、2008 年 9 月北京射击馆获北京市优质工程评审委员会颁发的“年度北京市建筑竣工长城杯金质奖”2、2008 年 12 月北京射击馆获国家建设部和中国建筑业协会联合颁发的国家建 筑质量最高奖 - “中国建设工程鲁班奖”；3、2008 年 12 月北京射击馆获中国土木工程学会、詹天佑土木工程科技发展基 金会联合颁发的中国土木工程最高奖 - “中国土木工程詹天佑大奖”。4、2007 年 “智能型呼吸式幕墙”获“中国创新设计红星奖”金奖。 创新技术应用情况 ： 中石油大厦是当今国内双层玻璃幕墙面积最大的工程之一， 也是当今世界面积最 大的智能幕墙体系，“中国石油大厦”位于北京市东直门桥西北角，

13、 由四栋“ L 型大厦组成， 其中两栋为股份公司办公用楼， 两栋为集团公司办公用楼。 建筑高 度：三栋94米、一栋88米，建筑面积 200838m2 ，幕墙面积接近 76000 m2 ， 这些大厦由三个中庭和一个多功能裙楼连接起来。首层层高为，23层层高为， 422层层高为。于2004年11月开工，2008年8月竣工。典型工程项目介绍 ：奥运会北京射击馆 “生态系统幕墙是由一个复合构造形成的体系，包括外层 和内层玻璃幕墙，间距约有 650 毫米，这一空间可以保证检修、清扫及气流互 换和保温效果。”北京射击馆采用的“生态呼吸幕墙”方案中， 其内层幕墙采用中空隔热铝合金 幕墙，在双层换气幕墙的上下

14、两端， 有进风和排风装置， 从进风口进入双层换气 内部的新风， 全部汇集到顶层顶部总排风口， 借助于房屋全高产生的压差， 可以 形成较为强烈的通风气流。根据双层换气幕墙不同的内部气流组织要求， 幕墙的上下两端均设置了电动控 制的进风口与出风口， 这一装置可以根据室内外的温度及不同热功效应开启上下 窗口，以达到节能与换气的效果。 在内层玻璃的内侧也有开气口， 在不同的工作 状态下打开， 与外面窗口共同作用， 起到清洁室内空气、 自然呼吸与换气的功能。 无论白天与黑夜， 当需要换气时可将活动百页、 遮阳帘和室内断热门打开， 进风 口设有防虫网和可拆的过滤装置，能防止昆虫进入并大大降低空气中灰尘的浓

15、 度，使进入室内的空气洁净清新。 当遇到风沙较大的天气时， 可将活动百叶和室 内断热门关闭，防止风沙进入。推广应用前景 ：生态系统幕墙主体的循环方式是外循环，而目前市场上采用的生态幕墙系统 多为内循环。相对于内循环，外循环的优势便是自然的通风与换气。“生态幕墙的特点在于双层的玻璃结构，它与常规幕墙相比，在阳光照射、 热辐射及热对流等方面都优于常规的单层幕墙。根据专用计算软件的计算结果和有关试验资料， 生态幕墙系统的系统传热系 数一般可达 2.0 W/m2?K 。通过测算，最多经过 2025 年时间，与普通单层幕 墙系统相比双层幕墙系统建造的额外投资可通过幕墙的节能收回， 其回收时间占 建筑设计

16、使用年限 70 年的 35.7% ，在 64.3% 的使用时间里将有可观的赢利。经测算， 2008 年奥运会北京射击馆采用的“生态呼吸幕墙”最直接的效果是节能，其比单层幕墙采暖时节能 40%60% ，制冷时节能 40%60% 。另外， 采用双层幕墙隔音效果十分显著，大大改善了室内使用条件。而生态幕墙作为一种新型幕墙， 不但包含常见幕墙技术， 还集成了热工、 智 能控制、人体工程等多种新技术、 新概念。 目前在北京西五环外的射击馆所采用 的是具有独立知识产权的智能幕墙系统， 可以实现对建筑通风换气的全智能主动 控制，营造舒适健康的室内环境，大大节省使用成本。随着北京凯晨世贸中心的顺利竣工，世界最

17、大的环楼双层智能呼吸式玻璃 幕墙宣告问世。凯晨世贸中心位于国家大道一一长安街畔，正对面是中国工商银行总行，西侧 为北京招商国际金融中心、远洋大厦，与中国华尔街一一金融街隔街相望，占地面 积约为 4.4 公顷，建设用地约为 2.2 公顷，总建筑面积约 19.4 万平方米。整个玻璃幕墙由 3 层玻璃构筑，每个单元板块高，宽；玻璃单元厚度为 250 毫米：外层的玻璃采用宽，高的单层夹胶透明玻璃，厚度 10.76 毫米，在玻璃的 四个边缘用结构硅胶与铝合金窗框相连接，在每层楼板处设置一个 435 毫米高 的不锈钢外墙饰面板。玻璃窗下部和不锈钢外墙饰面板之间有约 40 毫米的开缝 （为进气口）；不锈钢外

18、墙饰面板的侧面有 10 毫米宽， 475 毫米高的出气口。 夹胶玻璃还具备隔音性强、 有效阻隔紫外线的特点。 内幕墙是相对封闭的， 由带 有low-e （低辐射）涂层的两块中空玻璃窗组成：上部为宽x高的标准固定玻璃 窗；底部为宽x高的可向内侧开启玻璃窗，为办公区提供自然通风。在内外两层幕墙之间留有一个宽 170 毫米的热通道，室外新风通过位于外幕 墙玻璃窗下部的开缝进入， 经过热通道带走热量， 从上部排风口排出， 形成外循 环。在两层幕墙之间内设 80 毫米宽的带穿孔的铝合金百叶遮阳板，遮阳板与先 进的楼宇自控系统（ba）连接电脑总控中心，其开启、关闭和旋转可以根据季节和气候条件通过电脑总控中

19、心统一控制， 也可以由客户自己调节。 值得一提的 是，凯晨世贸中心不仅在环楼的外层立面上采取了双层玻璃幕墙， 在两个挑空中 庭两侧的内墙面上也采用双层玻璃幕墙， 这样通过客户自己调节铝合金百叶， 可 以有效地解决私密性的问题。双层热通道玻璃幕墙结构总体设计浅析作者 莫英光 魏东海 来源：中国幕墙网一、前言 + 16 F/ 乙 j6 I* A; i. m F3 E& R8 D由于国内经济的飞速发展， 北京 2008 年的申奥成功，今年 11 月份加入 WTO 国际世贸组织，这种大好形势下，建筑外墙装饰设计越来越多样化，通透化；更 为值得注意的是越来越多地体现了“高科技”“节能”“环保”的新思维，

20、 使我 国的幕墙技术同国际先进发达国家的幕墙设计技术正在接轨， 质量水平差距正在 接近，这是良好的预兆。 ! c l4 y8 c5 p1 F1 o2 我国幕墙行业从传统的框架式幕墙，到单元体式幕墙仅用了三年时间，在技术、工艺、安装等方面都有重大突破和发展。世界上越来越多的人，对标高0M 20M 之内反射玻璃幕墙的太阳光反射和光干扰性污染感到失望和不理想。在这 种背景影响下，产生了新的幕墙体系大清白玻璃全玻幕墙，开始这种玻璃 幕墙大部分使用在大门厅及以后发展到全部都使用通透的全玻璃幕墙系统。 但是 这种幕墙有一个极大的缺点太阳强紫外线幅射和太阳热幅射透过大清玻璃 进入室内， 使室内温度大大升高。

21、 破坏了人们生活的舒适性。 首先在西欧出现了 即有通透性， 又能防止太阳强幅射， 尤其能使整个窗体具有较高的节能效果的幕 墙双层热通道玻璃幕墙。双热通道幕墙一般是全玻璃，全通透式玻璃结构。2 b* H2 C/ l* o I) 2 D- c5 W8 a( L我国出现这种先进的节能双通道幕墙也是12年的事情。首先由国外设计指导下，在上海“久来”大厦已近完工，而北京第一个大面积二通道幕墙 “天亚”呼吸式双热通道幕墙是 2001 年 10 月开始制造。前者是内循环系 统结构，后者是外循环式结构的典型代表。不管是内式和外牡环通道幕墙，都具备防尘、防虫、换气通风、节能、光线 可控、隔音与抗震、防火也十分安

22、全。这项技术由西欧传入我国的；在我国生产 这种高科技幕墙时，必须要从国情出发，具体设计，不能全部照搬。因为西欧各 国冬季温度高， 基本无砂尘天气， 要合理认真考虑合理性， 适应性的性能和价格。二、双层幕墙体系分类 + t) P$ Z4 d5 B 双层玻璃幕墙主要分为内循环和外循环体系有其共同点和不同点，共同特点 都是在双层玻璃之间形成温室效应， 并将其温室的夏季的过热空气排除室外冬季 把太阳热能有控制排入室内， 使冬夏二季节约大量能源。 在夏季为防紫外线和强 热辐射要遮阳帘办法是必要的，内循环和外循环体系有如下特点： 4 k9 M8 d0 v* p, y+ x2 : t1 、内循环双层玻璃幕墙

23、结构主要特点(1) 其结构设计可采用框架断热或单元断热形式。(2) 一般外层玻璃选用中空钢化，内层玻璃选择单片钢化。(3) 彩用强制措施，电控管道系统，把夏季的白天将温室的热空气排除室外。 冬季将温室效应蓄热通过管道回路系统加热将传到室内，达到节能效果。(4) 其内外层之间的空腔厚度设计较窄。一般 120mm 200mm 之内。 7 z, P* p0 o8 B4 v& E(5) 需要增设自然空气进入窗(6)便于清洗双层玻璃之间的灰尘 I! p, L k- a* Q& y8 r& n(7)使用材料较少，因此成本较低。 ) K. $ b2 z5 s8 Y7 X# H(8)但需用电力驱动抽风，它比外

24、循环结构节能率低一些。 % w. 9 Y( c! I4 O, B8 L, N2、外循环双层玻璃幕墙结构主要特点0 9 t: X- x7 q$ N* y v; (1) 其结构设计可采用外层框架、单元或点式驳接形式， 内层框架断热或单元 中空玻璃断热形式。(2) 般外层玻璃选用单片或夹层钢化，内层玻璃选择中空(low e)钢化。(3) 采用自然的“烟筒”效应，夏季的白天将温室的热空气排除室外，注意不 同楼层的“烟筒”效应不同。 4 X! i: L6 o, C(4) 其内外层之间的空腔厚度设计较厚，便于内外层之间的空腔人员进入清洗工作。(5) 不需要增设专用设备自然空气进入窗内，外层幕墙设计有进出风

25、口，内层幕墙设计有开启门或窗， 需要注意的是进出风口应防止沙尘的进入。 5 H. j6 m) w0 T1 q( Y$ Y; R(6) 双层玻璃之间的灰尘应考虑方便清洗。+ A8 R7 K4 A. v& t1 J. S! (7) 使用材料较多，因此成本较高。j% P, C/ t N) ( N1 (8) 节能效率高。, S x; c j& A3 w9 K4 R( r通过上述的比较，内循环和外循环体系是不同的结构体系，因此，两种结构 体系的防尘、通风、节能等性能是不同的。三、双层幕墙体系的结构设计 / # X. j, z: U1 、外循环双层玻璃幕墙结构(1) 通风结构设计在外循环体系进行通风结构设

26、计时，要考虑楼体楼层不同高度，考虑到抗震 要求和风压影响， 进、出风口的沙尘过滤网的“目数”应通过计算选用不同目数 的过滤网， 而解决由于楼层高度变化产生不同“烟筒”效应， 出风口可采用“鱼 嘴”式结构，在中国不要将滤网目数过大，防止空气滞阻。夏季考虑方式：由于白天日光照射， 使双层幕墙之间通道温度升高， 由于“烟 筒”效应使热的气流上升并通过上端出风口排到室外， 夜间没有阳光照射， 双层 幕墙通道间由于室内与室外的温度交换，双层幕墙之间间隙温度低于室外温度， 因此应关闭通风装置， 不会使气流上升并通过上端出风口排到室外， 减少能量损 失。但应随时可开内侧窗自然通风。冬季考虑方式：应从节能角度

27、考虑，由于白天日光照射，使双层幕墙之间通 道温度升高， 因此应关闭通风装置， 减少室内与室外温度交换， 夜间没有阳光照 射,也应关闭通风装置，夜间内层的low e玻璃起绝对节能作用。* _8 f9 8 d j! / b# o/ u在春、秋季时，室内可以通过打开内层门或窗以及通风装置获得室外新鲜的 自然空气。双层幕墙之间“腔体”高度、“腔体”宽度等六个主要方面进行考虑，进出 风口面积比应控制在一定比例之间， 温度与温差变化、 外界风矢、 进出风口压力 受外界自然环境的影响， “腔体”高度与“腔体”宽度应进行计算， 并通过风洞 试验后取得合理的数据， 以便应用到设计， “腔体”宽度也要考虑一个正常

28、人能 够进入。构造型式可做单元体系，或主体箱体结构。# |, E7 f% / ! A+ 丫(2) 防尘与清洗设计 ) S+ Q+ u+ y) X4 j$ t结构的防尘是相对防尘，外循环式结构在欧洲的地区应用较为广泛，由于我 国北方大部分地区春秋季节风沙天气较多，尤其可吸入颗粒物和昆虫非常严重， 欧洲的外循环体系结构从防尘与清洗等方向不能完全满足我国北方地区要求。 可 此采用外循环体系结构设计时应充分考虑防尘与清洗形式适合我国实际情况， 进、出风口可采用一种电动调节百页装置， 并在通风装置中设置表面涂“纳米” 涂料，减少积尘。双层幕墙之间的过滤网设计应便于室内人的更换、清洗。(3) 节能结构设计

29、外循环体系的内层玻璃幕墙玻璃， 应采用 612 6mm ，外层幕墙尽可能的 采用夹胶钢化， 内层幕墙采用热断桥铝合金结构， 外层可采用点式驳接结构或铝 合金结构， 若内外层幕墙选用透明玻璃， 就必须考虑冬季与夏季， 白天与夜间的 气候、温度不同，而对结构设计产生的影响。外层玻璃选用夹胶透明钢化，玻璃 即便破损也不会附落， 避免对楼底行人造成伤害， 选择透明玻璃可使阳光充分进 入双层幕墙之间“腔体”，形成温室效应。 , u/ k( D9 p: v+ Z4 R 夏季考虑方式：由于白天阳光照射，使双层幕墙之间通道空气温度升高，内 层幕墙若采用中空低辐射玻璃，太阳能可反射到双层幕墙“腔体”之间，通过

30、烟筒”效应使气流上升并通过上端出风口排到室外， 从而减少室内与室外的温 度交换，使幕墙达到节能要求，降低夏季制冷空调的负荷。夜间没有阳光照射， 内层窗玻璃采用中空低辐射， 使幕墙达到节能要求。 7 l$ R: W5 n8 a$ i% L M0 E通过德国旭格公司技术统计，采用双层幕墙应能够节约能量一般 30 %40 % 左右，由于双层幕墙从材料选用到结构表达式设计的不同选择， 双层幕墙节能的 数据是不同的，因此，最终设计的双层幕墙节能数据应通过试验手段获得B( u m4 w+ G+ f* r(4) 遮阳设计 , . J0 L* c5 D* p 以双层幕墙之间安装电动或手动操作的遮阳装置，遮阳

31、百页可调节角度，使 阳光进入室内得到合理控制，遮阳装置的安装位置非常重要；一般距外层玻璃 150mm180mm 为最佳，也应考虑内层幕墙开启窗或门的形式而定，避免影 响窗或门的正常开启的关闭。2、内循环双层热通道玻璃幕墙结构 7 t6 R: o5 o8 V7 A, w(1) 结构设计内循环式通道设计一直为封闭式，它二层玻璃布局正相反，内循 环式结构，外层玻璃为中空双钢化玻璃， 外框为隔热型材， 内层为钢化单层玻璃， 并有内开启扇以例情况。双层玻璃之间距离一般 100mm 200mm ，中间加法 拉利降遮阳装置。它的换气方式是， 在冬天， 由于应在通道内加热的空气， 通过热管水道被抽到室 内，或

32、开屋内开启扇导入热风， 达到节能目的。 在夏天过热的空气由排风道排到 屋外。此时关闭通往屋内的风管。 内循环系统可设计成高尺寸为层高的箱体单元 体。(2) 通风系统设计：这种内循环箱体单元体结构设计时，必须考虑到在天花板 内侧，或地板下部空间，分别设计进屋内热风管道系统和向外排热风管道系统。 个别也有专门在秋 天、春天 时设计的 自然空气向 室内进 行新空气交 换装 置。：$ c3 P. f2 |& A2 Q( b X6 G(3) 遮阳系统设计：在内循环二层热通道之间，设计由上部向下电控升降，并 能自动随阳光斜照 不同而随 动变角度 的遮阳百叶 装置。 一般距外玻 璃约 四、二层热通道幕墙的节

33、能效率与参数设计80mm 100mm; W! Z; W$ q4 M$ z. j我国目前还没有二层热通道幕墙设计的规范和标准，它的节能效率与结构总 体特征参数有关：例如箱体标高、宽度、进出口通道截面分布，和它们最佳面积 比值大小，进排气口的流场状态， 和进出气分流是一体形式， 还是分别设计型式， 特别是进出口抽风时开关位置， 以及导流片的位置和角度有关， 当然，防尘砂网 的目数大小一直影响通道内空气的流动。 遮阳系统位置和控制方式尤为重要， 直 接影响传递的好坏， 对节能效率有较大影响。 ） E2 k s+ & ?3 % |8 k8 K; s（ t4 G从以上影响热工效率（节能）的参数可以认定：

34、这些参数变化和合理变化工 作是非线型的数学关系， 很难由方程和计算公式进行计算。 在西欧， 特别是德国 旭格公司有一系列科学方式， 可以全面的提供设计数据， 特别最佳的设计方案和 总体结构参数。 一般节能效率： 热通道幕墙与常规的单层玻璃幕墙的能耗比： 采 暖时节能40%45 %,制冷时节能率为40 %45 %,显然这是平均值。0 d& x8 A6 o9 S& Q: S一座很高,面积很大的建筑物,二层热通道的位置和转角处上层、下层也不 全一致,但即使个别的不利位置干扰下,它的节能率不低于3035%,因此这种幕墙是一种节能幕墙,值得推荐。五、采用二层热通道幕墙的经济价值 目前,这种高科技的节能幕

35、墙,在结构上必须双层。因此在材料方面都比单 层幕墙高一倍以上。 再加上先进高科技的器材, 使造价成本很高, 在西欧约每平 米为人民币 7000 元 m² ,（德国原装）在我国例如采用旭格技术和设计 参数, 80%的材料按德国指定厂商提供的铝材、玻璃、五金件、胶等等。可以在国内购货，这时国内造价在 4000元/m²左右。 % F& # W! t( a d但是，由于它的节能率很高。经过计算和实际证明，这种幕墙使用 6 年，它 的造价仅是我们一般的中空玻璃幕墙约在 1800 元/ m² 左右，约使 10 年， 加上折旧考虑，相当于单层幕墙的价格约 1200 元/ m&s

36、up2; 。因此从长远利 益考虑，它是很合算的。我们有一些消费数据可以说明这一点。 5 h. r! J( V9 J5 t5 L例如：锁定普通幕墙(中空)夏季空调费按一个月 30 天计算：1)普通幕墙(中空)0 .18 元/小时 m² ;3 X) % A6 q, E9a$ D; r2)内循环通道幕墙0. 1 元/小时 m² ；3)外循环通道幕墙0. 067 元/小时 m² 。一个供暖面积 4000m2的建筑物， 在采用不同幕墙体系时， 它的节能的经济 值显然有较大的差异：设定夏天供制冷 3 个月，冬天供热 3 个月计算； & L# i; W+ ) A( U x& v8单层幕墙约需电、供暖费计 173 万元； * a( X8 ! o% h4 w$ Y 采用双通道幕墙内循环式为 96 万元； 0 ?2 Q; P A) g ) |# t d- p3 O# P 采用双通道外循环式为 64 万元。以上数据按我国取暖标准和规定室内外温度等计算的具有一定的参考价值。
