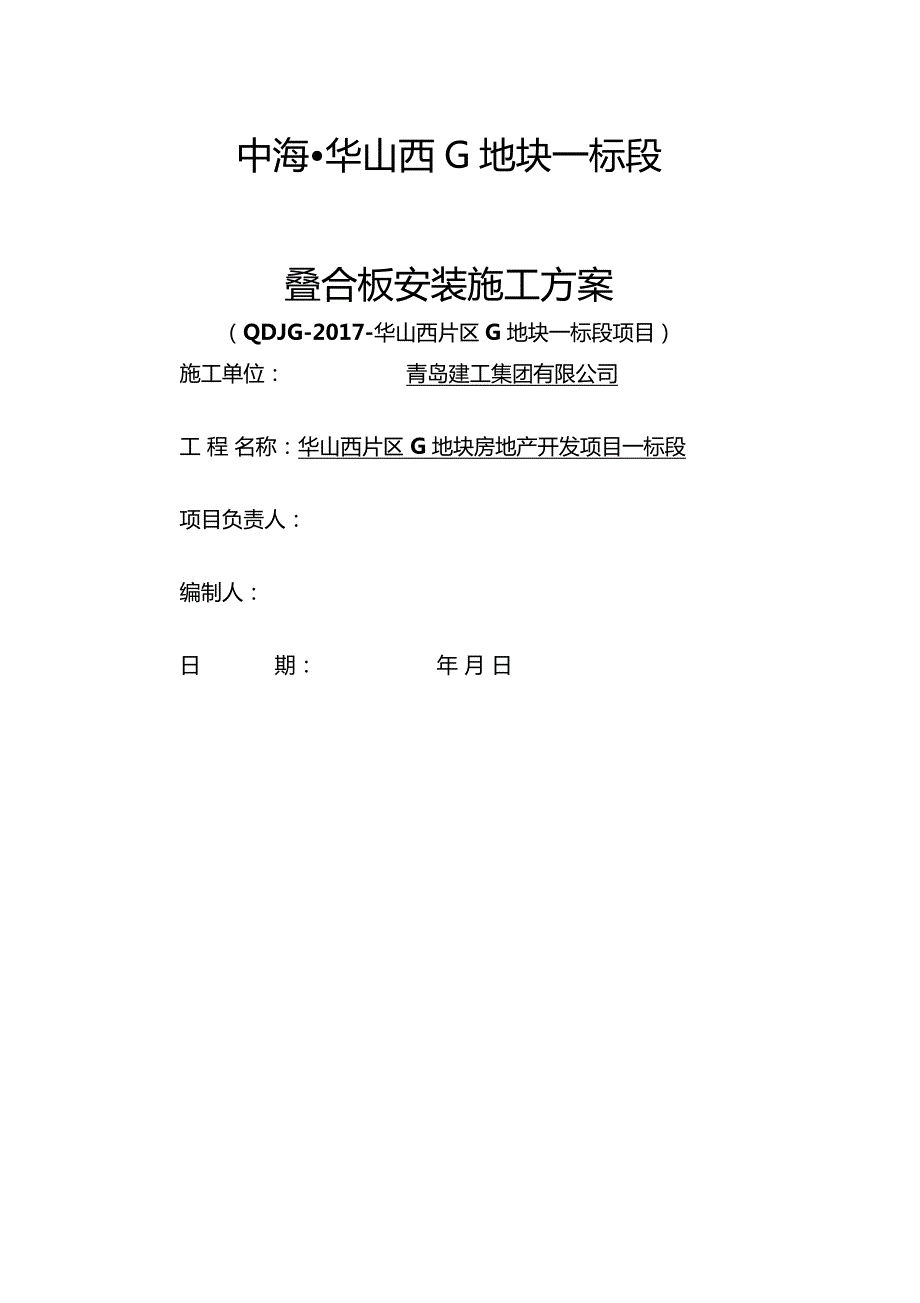

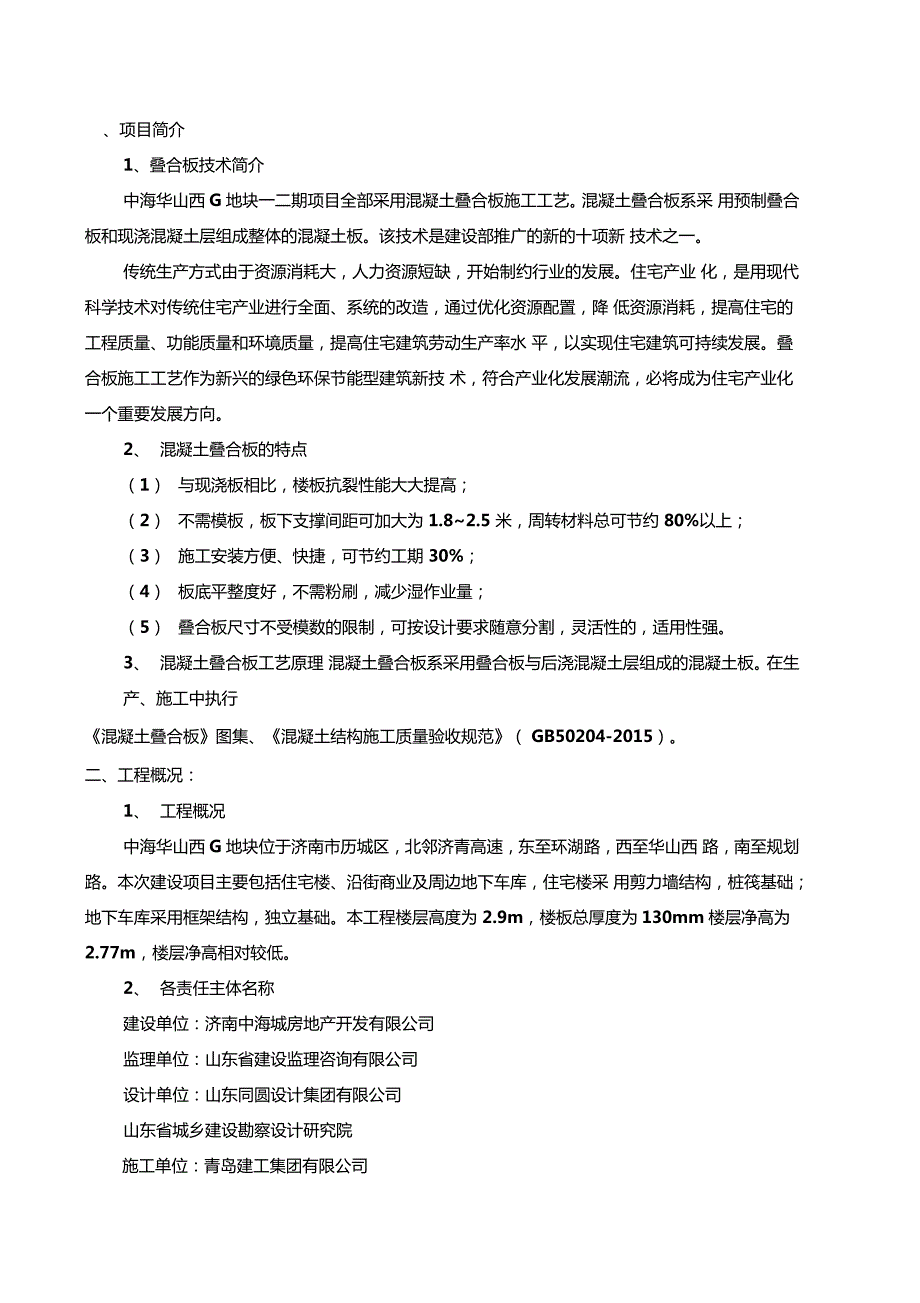

1、中海华山西G地块一标段叠合板安装施工方案（QDJG-2017-华山西片区G地块一标段项目）施工单位：青岛建工集团有限公司工 程 名称：华山西片区 G地块房地产开发项目一标段项目负责人：编制人：日期：年 月 日、项目简介1、叠合板技术简介中海华山西G地块一二期项目全部采用混凝土叠合板施工工艺。混凝土叠合板系采 用预制叠合板和现浇混凝土层组成整体的混凝土板。该技术是建设部推广的新的十项新 技术之一。传统生产方式由于资源消耗大，人力资源短缺，开始制约行业的发展。住宅产业 化，是用现代科学技术对传统住宅产业进行全面、系统的改造，通过优化资源配置，降 低资源消耗，提高住宅的工程质量、功能质量和环境质量，

2、提高住宅建筑劳动生产率水 平，以实现住宅建筑可持续发展。叠合板施工工艺作为新兴的绿色环保节能型建筑新技 术，符合产业化发展潮流，必将成为住宅产业化一个重要发展方向。2、混凝土叠合板的特点（1）与现浇板相比，楼板抗裂性能大大提高；（2）不需模板，板下支撑间距可加大为 1.82.5 米，周转材料总可节约 80%以上；（3）施工安装方便、快捷，可节约工期 30%；（4）板底平整度好，不需粉刷，减少湿作业量；（5）叠合板尺寸不受模数的限制，可按设计要求随意分割，灵活性的，适用性强。3、混凝土叠合板工艺原理 混凝土叠合板系采用叠合板与后浇混凝土层组成的混凝土板。在生产、施工中执行混凝土叠合板图集、混凝土

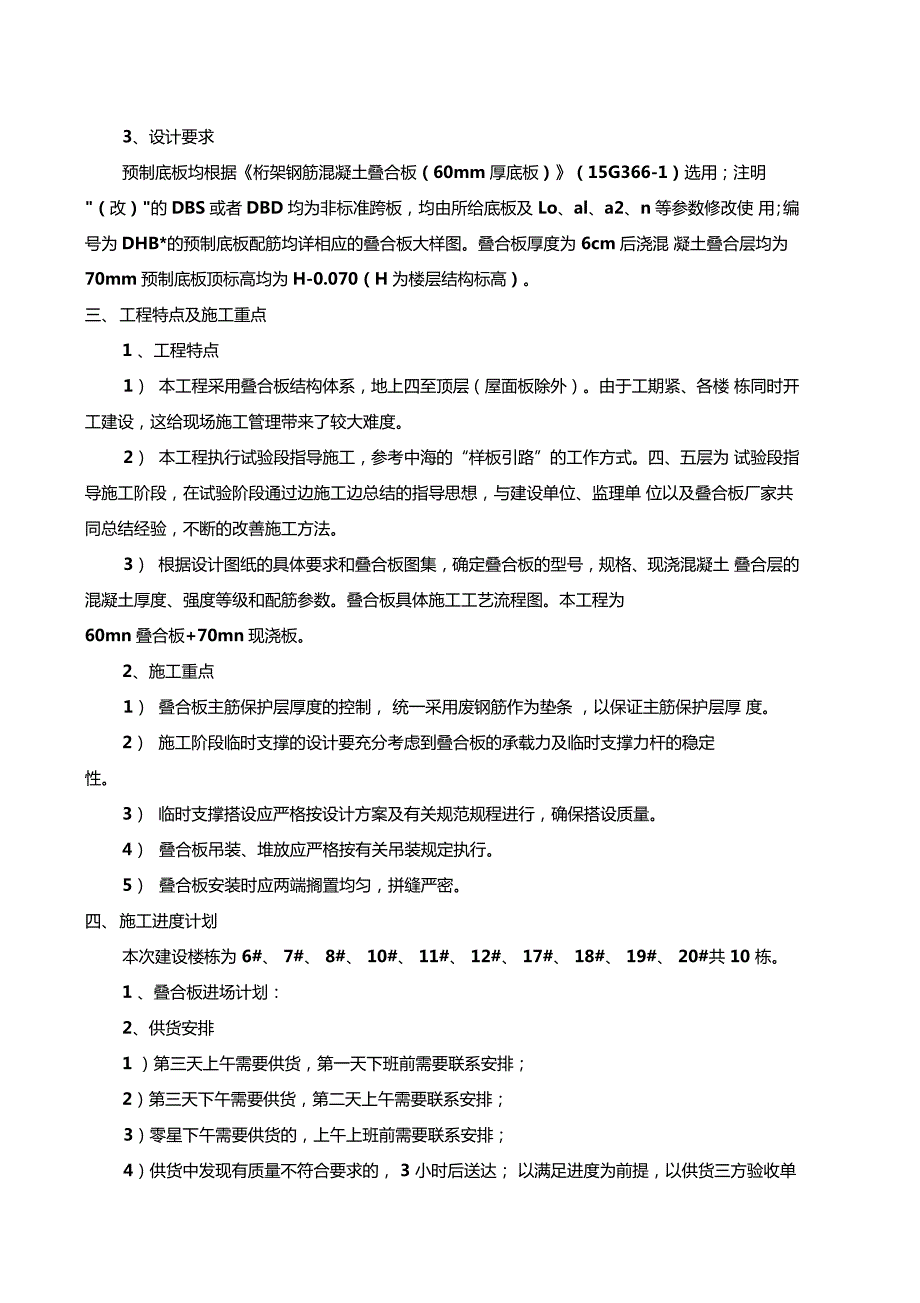

3、结构施工质量验收规范（ GB50204-2015）。二、工程概况：1、工程概况中海华山西G地块位于济南市历城区，北邻济青高速，东至环湖路，西至华山西 路，南至规划路。本次建设项目主要包括住宅楼、沿街商业及周边地下车库，住宅楼采 用剪力墙结构，桩筏基础；地下车库采用框架结构，独立基础。本工程楼层高度为 2.9m，楼板总厚度为130mm楼层净高为2.77m，楼层净高相对较低。2、各责任主体名称建设单位：济南中海城房地产开发有限公司监理单位：山东省建设监理咨询有限公司设计单位：山东同圆设计集团有限公司山东省城乡建设勘察设计研究院施工单位：青岛建工集团有限公司3、设计要求预制底板均根据桁架钢筋混凝土叠

4、合板（60mm厚底板）（15G366-1）选用；注明（改）的DBS或者DBD均为非标准跨板，均由所给底板及 Lo、al、a2、n等参数修改使 用；编号为DHB*的预制底板配筋均详相应的叠合板大样图。叠合板厚度为 6cm后浇混 凝土叠合层均为70mm预制底板顶标高均为H-0.070（H为楼层结构标高）。三、工程特点及施工重点1 、工程特点1）本工程采用叠合板结构体系，地上四至顶层（屋面板除外）。由于工期紧、各楼 栋同时开工建设，这给现场施工管理带来了较大难度。2）本工程执行试验段指导施工，参考中海的“样板引路”的工作方式。四、五层为 试验段指导施工阶段，在试验阶段通过边施工边总结的指导思想，与建

5、设单位、监理单 位以及叠合板厂家共同总结经验，不断的改善施工方法。3）根据设计图纸的具体要求和叠合板图集，确定叠合板的型号，规格、现浇混凝土 叠合层的混凝土厚度、强度等级和配筋参数。叠合板具体施工工艺流程图。本工程为60mn叠合板+70mn现浇板。2、施工重点1）叠合板主筋保护层厚度的控制， 统一采用废钢筋作为垫条 ，以保证主筋保护层厚 度。2）施工阶段临时支撑的设计要充分考虑到叠合板的承载力及临时支撑力杆的稳定性。3）临时支撑搭设应严格按设计方案及有关规范规程进行，确保搭设质量。4）叠合板吊装、堆放应严格按有关吊装规定执行。5）叠合板安装时应两端搁置均匀，拼缝严密。四、施工进度计划本次建设楼

6、栋为 6#、 7#、 8#、 10#、 11#、 12#、 17#、 18#、 19#、 20#共 10 栋。1 、叠合板进场计划：2、供货安排1 ）第三天上午需要供货，第一天下班前需要联系安排；2）第三天下午需要供货，第二天上午需要联系安排；3）零星下午需要供货的，上午上班前需要联系安排；4）供货中发现有质量不符合要求的， 3 小时后送达； 以满足进度为前提，以供货三方验收单为准，耽误供货的有工期和进度索赔，将进 行处罚。五、施工准备与交底1、施工准备1）技术准备（1）项目技术负责人提前做好专项施工安全及技术交底，并根据施工方案及图纸认 真地做好楼板的现场安装计划。（2）相关技术施工人员要详

7、细阅读施工图纸及规范规程，熟练掌握图纸内容，列出 施工的难点和重点。图纸不明确的地方及时与建设单位工程部及设计院沟通。（3）组织现场管理人员到济南二建公司学习，掌握叠合板相关知识，了解叠合板构 造以及施工的难点和重点，借鉴济南二建的施工经验。（4）与建设单位住宅产业化中心及有关专家进行沟通和学习。2）现场准备（1）施工现场内设施工道路，并在施工道路边上做好排水沟。现场道路示意图 为方便运输平板车的进出，保证运输道路满足构件运输车辆承载能力，做好现场道 路硬化工作。并且要在楼四周空地需布置成预制构件的堆放场地。（2）在施工现场设置叠合板专用的堆场。 为了方便吊装，必须在楼侧边靠近塔吊处设置构件临

8、时堆放场地，并做好场地硬 化，在堆放场地四周要设置排水沟，避免堆放场地积水，影响构件堆放及吊装。构件堆 放场地要做好安全围挡，悬挂标识，非工作人员不得进入。堆放的支点位置同吊点，当无吊环时在距板端（ L+120mm）/5 的位置，叠合板堆垛 底下垂直叠合板长向紧靠吊环处应放通长垫木，板之间垫木应上下对齐、对正、垫平、 垫实，不同板号应分别码放，不允许不同板号的板重叠堆放。叠合板的叠堆高度不大于 10 层。预应力带肋叠合板堆放后应作储放标识，并明显警示禁止人员攀爬、踩踏。叠合 板堆放期不得超过两个月。3）施工前按照施工编号顺序由运输车辆将叠合板运至施工处叠合板采用平放运输，放置时构件底部设置通长

9、木条，并用紧绳与运输车固定。预 制板可叠放运输，叠放层不得超过 10层。运输车辆采用长14米，载重量40T的平板 车。运输预制板时，车启动应慢，车速应匀，转弯变道时要减速，以防止冲撞预制板造 成损坏。3）材料准备（1 ）支撑体系立杆采用承插式满堂脚手架，顶部设可调顶撑，横肋采用5X 8cm木方。（2）安装工具 水准仪、塔尺、水平尺、冲击钻、橡胶垫、专用吊钩、铁锤、撬棍、扳手、锚固螺 栓等。4）人员准备（1 ）管理人员：施工现场叠合板安装主要施工员和安全员共同负责，并请山东鼎瑞 泰沣实业有限公司（叠合板生产厂家）派专业技术人员对现场安装进行技术指导。（2）作业人员：作业人员经鼎瑞泰沣公司相关技术

10、人员培训后方可上岗。（3）安排取得山东省住房和城乡建设厅颁发的塔吊指挥岗位证书的人员指挥塔吊。2、交底1）按照三级技术交底程序要求，逐级进行技术交底，特别是对不同技术工种的针对 性交底，要切实加强和落实。2）重视设计交底工作，每次设计交底前，由项目技术负责人具体召集各相关岗位人 员汇总、讨论图纸问题，设计交底时，切实解决疑难和有效落实现场碰到的图纸施工矛 盾。3）切实加强与建设单位、设计单位、预制构件加工制作单位的联系，及时加强沟通 与信息联系。六、施工方案（一）工艺流程（二）施工方法1、检查支座及板缝硬架支模上的平面标高用测量仪器从两个不同的观测点上测量墙、梁及硬架支模的水平楞的顶面标高。复

11、 核墙板的轴线，并校正。2、叠合板支撑体系安装材料：采用普通钢管+可调顶撑，横肋木方采用5X 8cm木方。支撑设计：使用混凝土叠合板的工程在进行结构设计时，一般按单向板进行设计，即叠合板部 分受力主筋是按计算确定，而分布筋是按构造配置的。因此，受力状态为单向受力，否 则可能会导致叠合板开裂。根据该原理，临时支撑设计时，分三步考虑：1）初步确定支撑最大排距 L1。 根据叠合板实际配筋，计算叠合板的可承受弯矩M1; 对叠合板自重及施工荷载进行组合：G=1.2G自重+1.4G2活载； 根据L1（ 8M1/G 1/2得出支撑最大排距L1。2）确定横肋下支撑最大间距 L2。 不考虑板内分布筋的承载力；

12、根据横肋支撑木枋材料及规格确定其可承受的弯矩M2； 对叠合板自重及施工荷载进行组合：G =1.2G自重+1.4G2活载； 根据L2（ 8M2/G ） 1/2，确定横肋下支撑最大间距L2。3）确定立杆间距根据上述计算结果L1、L2，调整水平杆步距，并对立杆进行稳定性验算，最后确定 合理的、经济的、便于施工的立杆间距和水平杆步距。构造要求：使用叠合板时，临时支撑要求如下：1 ）立杆应尽量不用接头，如有接头，应相互错开；2） 支撑下部应有扫地杆，扫地杆距楼地面w 200,并拉通；水平杆步距1500;3）立杆顶端采用可调顶撑，以方便调节支撑标高；4）在同一开间内，横肋宜拉通布置；5）横肋应平直，板跨中

13、的支撑应根据跨中起拱要求而调整高度；6）整个支撑体系应稳定、牢固。常规支撑搭设情况支撑顶横肋采用5X8cm木方，则木方必须立放，木方下支撑立杆间距表一。5X 8cm木方支撑间距当叠合层混凝土强度达到设计强度的 50%时，可拆除两端支撑；待上一层叠合层混 凝土浇筑完毕，方可拆除下一层的全部支撑。3、叠合楼板吊装：1）本工程楼板的吊装采用塔吊吊装。叠合楼板的安装铺设顺序按照板的安装布置图 进行。项目部在结构图中标出预埋的线管、线盒、放线洞、传料洞的具体位置，由叠合板 厂家进行二次深化设计并生产。深化后的图中应将每个部位的叠合板进行编号标注，按 编号生产后的叠合板表面应同时标注与深化图相同的编号。叠

14、合板运至现场后按照每一 块板表面上的编号结合叠合板安装图进行安装布置。注：本工程层高有 11 层、18 层，均在四层（标准层）开始至顶层楼面板使用叠合板。2）吊装前与厂家沟通好叠合楼板的供应数量、进场时间，确保吊装顺利进行。3）楼板吊装前应将支座基础面及楼板底面清理干净，避免点支撑。4）每块楼板起吊用 4 个吊点，吊点位置为格构梁上弦与腹筋交接处，距离板端为整 个板长的 1/4 到 1/5 之间。吊装索链采用专用索链和 4 个闭合钓钩，平均分担受力，多 点均衡起吊，单个索链长度为 4m。5）吊装时先吊铺边缘窄板，然后按照顺序吊装剩下来的板。叠合板吊装应对准平弹 线缓慢下降，避免冲击；应按设计图

15、纸或叠合板安装布置图对号入座，用撬棍按图纸要 求的支座处搁置长度轻轻地调整对线，必要时借助塔吊绷紧吊绳（但板不离支座），铺 以人工用撬棍共同调整长度，保证叠合板之间及板与梁、墙、柱之间的间距符合设计图 纸的要求，且保证叠合板与墙、柱、梁的净间距大于钢筋保护层。6）安装叠合板前要先将叠合板一端伸出的钢筋向下弯 90。安装时先将伸出钢筋 未向下弯的一端伸入梁内，将板端搁置在梁侧模上；然后将另一端（伸出钢筋向下弯 90的一端）的伸出钢筋伸入梁内，将该板端搁置在梁侧模上，再将钢筋调直。板伸入 梁内 15mm。7）叠合板安装就位后，应及时整理叠合板两端甩出的锚固钢筋，锚固钢筋应伸入墙 内或梁内，不得向上

16、或向下弯成与板面垂直，亦不得将其压于板下。且要保证与梁或墙 有足够的锚固长度大于 150mm。8）楼板铺设完毕后，板的下边缘不应该出现高低不平的情况，也不应出现空隙， 局部无法调整避免的支座处出现的空隙应做封堵处理；支撑柱可以作适当调整，使板的 底面保持平整，无缝隙。9）梁与预制板连接 预制板吊装校正后，预制板的预制钢筋伸入梁内，叠合板深入梁（墙）侧模的长度 不小于15mm并按图纸绑扎板负弯矩钢筋，浇筑叠合层混凝土，使预制层与叠合层形成 整体项目。预制板厚为60mm后浇叠合层为70mm叠合板搁置在现浇梁（板）上，砼同 时浇浇筑。现浇梁（板）侧模上口宜贴泡沫胶带，以防止漏浆。叠合板尽可能一次就位

17、以防止撬动时损坏叠合板。叠合板之间拼缝应严密。预制板拼缝处钢丝网加强(b)覽董JtlSram9QCJ括号内数字为、 叠合板后浇带 处尺寸，b为 后浇带宽度预制板端部拘造4、水电管线敷设、连接1）楼板下层钢筋安装完成后，进行水电管线的敷设与连接工作，为便于施工，叠合 板在工厂生产阶段已将相应的线盒及预留洞口等按设计图纸预埋在预制板中。现场安装 时也可以后开洞，宜用机械开孔，且不宜切断预应力主筋。 叠合板线盒在预制构件厂进行预埋，构件厂对线盒预埋须精确。 叠合板出厂前，对线盒内混凝土清理干净，并做好成品保护。禁止在现场进行剔凿线盒预埋禁止剔凿。2）楼中敷设管线，正穿时采用刚性管线，斜穿时采用柔韧

18、性较好的管材。避免多根 管线集束预埋，采用直径较小的管线，分散穿孔预埋。施工过程中各方必须做好成品保 护工作。5、楼板上层钢筋安装1）水电管线敷设经检查合格后，钢筋工进行楼板上层钢筋的安装。2）楼板上层钢筋设置在格构梁上弦钢筋上并绑扎固定之上，以防止偏移和混凝土浇 筑时上浮。3）对已铺设好的钢筋、模板进行保护，禁止在底模上行走或踩踏，禁止随意扳动、 切断格构钢筋。6、预制楼板底部拼缝处理1）在墙板和楼板混凝土浇筑之前，应派专人对预制楼板底部拼缝及其与墙板之间的 缝隙进行检查，对一些缝隙过大的部位进行支模封堵处理。2）塞缝选用干硬性砂浆并掺入水泥用量 5%的防水粉。填缝材料应分两次压实填 平，两

19、次施工时间间隔不小于 6 小时；3）板底批腻子时，在板缝处贴一层 10cm宽的纤维网格布等柔性材料。7、检查验收 为防止个别叠合板运至现场后因质量达不到规范要求而不能吊装，影响施工现场正 常的进度。项目部跟甲方、构件厂家共同对叠合板质量进行二次验收，即第一次在厂验 收，第二次在叠合板运至现场开始吊装时验收。1 ）构件厂验收构件厂验收包含五个方面：模具、制作材料（水泥、钢筋、砂、石、外加剂等）； 成品后，预制构件验收包括外观质量、几何尺寸。外观质量、几何尺寸要求逐块检查， 项目部将委派质量员进厂验收。其中板厚：采用固定夹具、配合卷尺测量，厂家厚度控制在5.3-5 之间，允许有5.5 少量出现，一

20、层楼面 2-3 块。有小问题及时通知厂家派人处理。平面尺寸：严格控制，有不符合要求的直接退货；或厂家处理后使用。 砼观感：主要是蜂窝麻面，出现在影响砼浇筑完成后的板材退货；出现在背面不影响结构使用的，可使用翘曲：在厂家搭设架体支撑平方，采用靠尺检查供货前进厂验收，合格后发货。2）现场验收预制构件现场验收为进场后的构件观感质量和几何尺寸、成品构件的产品合格证和 有关资料。构件图纸编号与实际构件的一致性检查。对预制构件在明显部位标明的生产 日期、构件型号、生产单位和构件生产单位验收标志进行检查。对构件上的预埋件、插 筋、预留洞的规格、位置和数量符合设计图纸的标准进行检查。本道工序验收由各楼栋 长负

21、责。3）安装完成验收 楼板安装施工完毕后，首先由项目部质检人员对楼板各部位施工质量进行全面检查。 项目部质检人员检查完毕并合格后报监理公司，由专业监理工程师进行复检。8、混凝土浇筑1）监理工程师及建设单位工程师复检合格后，方能进行叠合墙板混凝土浇筑。2）本工程的叠合楼板混凝土浇筑与叠合楼板、暗柱、框架梁一起浇筑。3）混凝土浇筑前，清理叠合楼板上的杂物，并向叠合楼板上部洒水，保证叠合板表 面充分湿润，但不宜有过多的明水。4）浇筑叠合层混凝土时，应特别注意用平板振动器振捣密实，以保证与叠合板结合成整体。同时要求布料均匀，布料堆积高度严格按现浇层荷载加施工荷载 1KN/tf控 制。浇筑后，采用覆盖浇

22、水养护，混凝土成型 1 2小时后开始进行养护，养护时间不得少 于 7 昼夜。（三）叠合板施工注意事项与管线安装的配合工作，解决上浮问题1 、严格控制板厚布料量控制、找平控制、刻痕方式控制2、板面植铁丝由现场根据施工需要，将需要增加植铁丝的部分图纸交接，厂家落实3、利用板缝隙传铁丝固定（四）试验阶段施工 本工程标准层至顶层楼面是层叠合板结构工程。叠合板技术在国内还算是一种新型 工艺，为了保证本工程的质量、安全、进度，本工程执行试验段指导施工 , 参照中海“样 板引路”的工作方式。一二层为试验段指导施工阶段， 在实验阶段通过施工，与建设单 位、监理单位及有关专家总结经验，完善施工过程中存在的不足之

23、处。在实验阶段我司 应注意的问题有：1、在实验阶段，跨度大于4m时，起拱按照传统的方法，记录起拱的高度，浇筑混 凝土后，拱下沉的高度。收集数据，便于试验阶段完后与设计院沟通新的方法。2、在实验阶段，要确定叠合板吊装的合理顺序及吊装方法、混凝土浇筑的合理顺 序。3、完善叠合板与暗柱交接处钢筋的安装方法。4、完善叠合板中预埋的水电管线与现场安装管线交接处的施工方法及叠合板内预埋 管线的方法。5、完善叠合墙板之间板缝的处理方法。6、根据混凝土密实度的检测数据，制定可行的混凝土浇筑方法及振捣方法。7、记录施工过程中存的在问题和工作难点，总结方法，完善叠合板施工技术。七、叠合板工厂化生产1 、构件单位选

24、择中海华山西G地块一二期工程叠合板构件实行工厂化生产，选择专业预制构件生产 单位生产。预制构件在工厂加工后，运送到工地现场安装。2、生产范围叠合板，60mm厚，正面按毛面制作，其余表面均按清水制作。3、材料选用1 ）水泥宜采用42.5普通硅酸盐水泥。质量应符合 GBJ175规定。2）砂（1）应用细度模量为233.0的中粗砂，质量应符合JGJ52的规定。（ 2）砂应分规格堆放，不得混堆。3) 石子(1) 宜用5-25mm碎石，质量应符合JGJ53的规定。( 2)当调换已确认的石子品种时，材料部门须会同技术质安科至供应点目测认可 后，取样送试验室进行试验，评定合格后，方可进厂。( 3)石子进场后，

25、不得与其他品种、规格石子混堆。4) 外加剂( 1 )外加剂品种应通过试验室进行小样试配后确定。(2) 外加剂进厂需有质保书，质量应符合 GB8076规定。( 3)各种外加剂应分别存放，并应挂牌区别，以免错用。5) 低钙粉煤灰低钙粉煤灰除符合GB1596用于水泥和混凝土中粉煤灰标准中U级灰规定的各项技术性能及质量指标外，尚应满足以下要求：45 ym筛余W 18% 需水量比W 100%6) 钢筋(1) 热轧带肋钢筋和热轧光圆钢筋质量应分别符合GB1499和GB13013的规定。(2) 对有锈蚀的钢筋进厂时，应由技术质安科目测检查认定，对锈蚀严重影响质量 的钢筋应作退货处理。7) 拌合用水采用饮用水

26、应符合混凝土拌合用水标准 JGJ 63 标准的规定。4、预制构件生产工艺流程及技术要点1 )工艺流程清理模板(台座)-安装主筋一绑扎分布筋一绑扎吊钩及安装洞口预埋件，浇筑混 凝土f养护f拆模f起吊堆放。2)技术要点(1)模板(台座) 台座表面清理干净，脱模剂涂刷均匀。 不规则板的局部木模或橡胶模具清理干净，不变形；位置准确，安装牢固。 锁筋板位置准确，叠合板的生产长度为 L+L%( L为设计长度)。（2）钢筋主筋保护层厚度严格按设计要求控制。 分布筋应均匀布置、平整，无扭曲变形，绑扎牢固。 叠合板两端分布筋应按规定加密。 吊筋的规格、位置应符合有关规范要求。 洞口、拐角等薄弱位置应按构造要求

27、加强配筋。（3）混凝土 混凝土的坍落度控制在68cm,浇筑时振捣密实。 叠合板厚度应严格控制在规范允许偏差范围内。 叠合板表面划痕深度不得小于 4mm般为46mm 如采用蒸汽养护，浇筑混凝土时，台座温度保持在3540C，混凝土浇筑完毕，保温养护2小时后开始升温，在22.5小时内升温至80E，然后恒温养护至混凝土立方 体抗压强度达到设计要求时即可停止加热。（4）放张、剪筋 当同条件试块养护达到混凝土设计强度的 75%时，可进行预应筋放张。 剪筋时应从张拉端开始逐一向锚固端进行。（5）叠合板模板配筋示意图，见下图：八、质量要求1、叠合板的几何尺寸，安装位置偏差应符合预制预应力混凝土装配整体式框架

28、世构体系）技术规程（苏 JG/T006-2002）的有关要求。2、叠合板的外观尺寸，结构性能及后浇层混凝土施工质量应符合混凝土结构工程 施工质量验收规范（GB50204-2002的有关要求。3、叠合板安装时应符合有关的规范规定。4、叠合板在运输、堆放、安装过程中应采取有效的成品保护措施预制板成晶尺寸允许偏爺項目允许偏差检验方法长度板5钢尺检奁墙板5宽度0, -5钢尺星一端及屮部，取比屮较 大值高（厚）度板+2. P-5侧向弯曲板L/1000 且 W15拉线、钢尺航最大侧向弯曲处墙板L/L500 RC15对角线差板7钢尺虽两个对角线埴板表而平聲度板、墻板g2也靠尺和塞尺检杏翅曲板、墙板L/15

29、00调平尺在两端童测面高低蓋1九、安全要求1、执行国家和省、市制定的各项安全规范和要求。2、预应力钢丝张拉时，应扣上安全链条，生产线两端不得有人，防止钢丝断裂伤 人。3、叠合板厂内吊装转运时，应注意车间内操作人员安全并保持桁车运行平稳。4、作业人员进入工地必须正确佩戴安全帽，严禁酒后作业。5、现场吊装时，应用对讲机指挥。塔吊司机、塔吊指挥及其他操作人员必须按操作 规程执行，严禁违规操作。6支撑搭设牢固，并架设人行通道。7、作业人员严禁任意踩踏钢筋及模板，严禁浇筑砼时任意拨动、扳弯钢筋等，并注 意成品保护。8、振捣砼的作业工人必须穿胶鞋、戴绝缘手套。9、高空作业，当风速达10m/s时，吊装作业应停止
