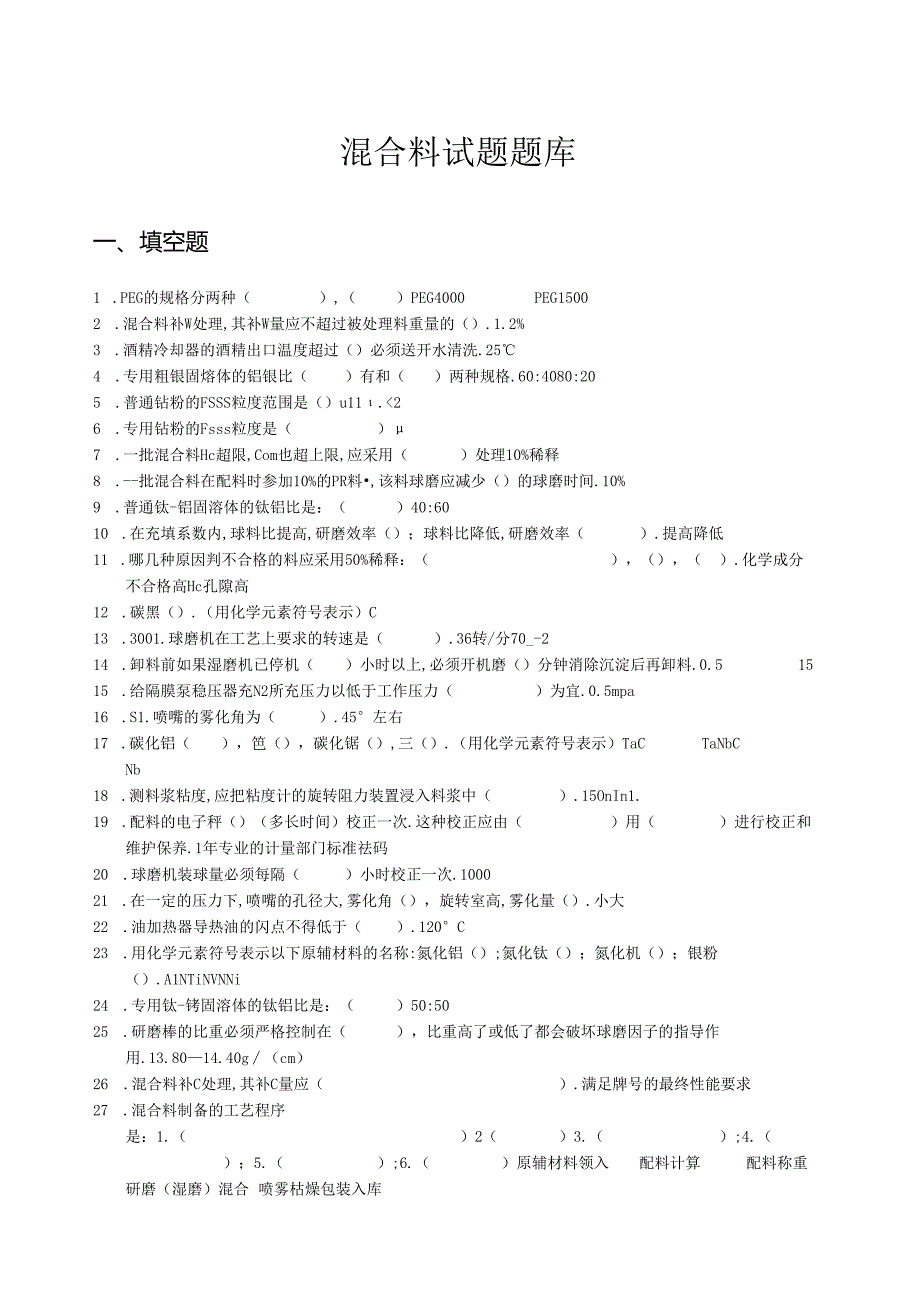

1、混合料试题题库一、填空题1 .PEG的规格分两种（）,（）PEG4000PEG15002 .混合料补W处理,其补W量应不超过被处理料重量的（）.1.2%3 .酒精冷却器的酒精出口温度超过（）必须送开水清洗.254 .专用粗银固熔体的铝银比（）有和（）两种规格.60:4080:205 .普通钻粉的FSSS粒度范围是（）u11.26 .专用钻粉的Fsss粒度是（）7 .一批混合料Hc超限,Com也超上限,应采用（）处理10%稀释8 .-批混合料在配料时参加10%的PR料,该料球磨应减少（）的球磨时间.10%9 .普通钛-铝固溶体的钛铝比是：（）40:6010 .在充填系数内,球料比提高,研磨效率（
2、球料比降低,研磨效率（）.提高降低11 .哪几种原因判不合格的料应采用50%稀释：（），（），（）.化学成分不合格高Hc孔隙高12 .碳黑（）.（用化学元素符号表示）C13 .3001.球磨机在工艺上要求的转速是（）.36转/分70_-214 .卸料前如果湿磨机已停机（）小时以上,必须开机磨（）分钟消除沉淀后再卸料.0.51515 .给隔膜泵稳压器充N2所充压力以低于工作压力（）为宜.0.5mpa16 .S1.喷嘴的雾化角为（）.45左右17 .碳化铝（），笆（），碳化锯（）,三（）.（用化学元素符号表示）TaCTaNbCNb18 .测料浆粘度,应把粘度计的旋转阻力装置浸入料浆中（）.15
3、OnIn1.19 .配料的电子秤（）（多长时间）校正一次.这种校正应由（）用（）进行校正和维护保养.1年专业的计量部门标准祛码20 .球磨机装球量必须每隔（）小时校正一次.100021 .在一定的压力下,喷嘴的孔径大,雾化角（），旋转室高,雾化量（）.小大22 .油加热器导热油的闪点不得低于（）.120C23 .用化学元素符号表示以下原辅材料的名称:氮化铝（）;氮化钛（）；氮化机（）；银粉（）.A1NTiNVNNi24 .专用钛-铐固溶体的钛铝比是：（）50:5025 .研磨棒的比重必须严格控制在（），比重高了或低了都会破坏球磨因子的指导作用.13.8014.40g（cm）26 .混合料补C处

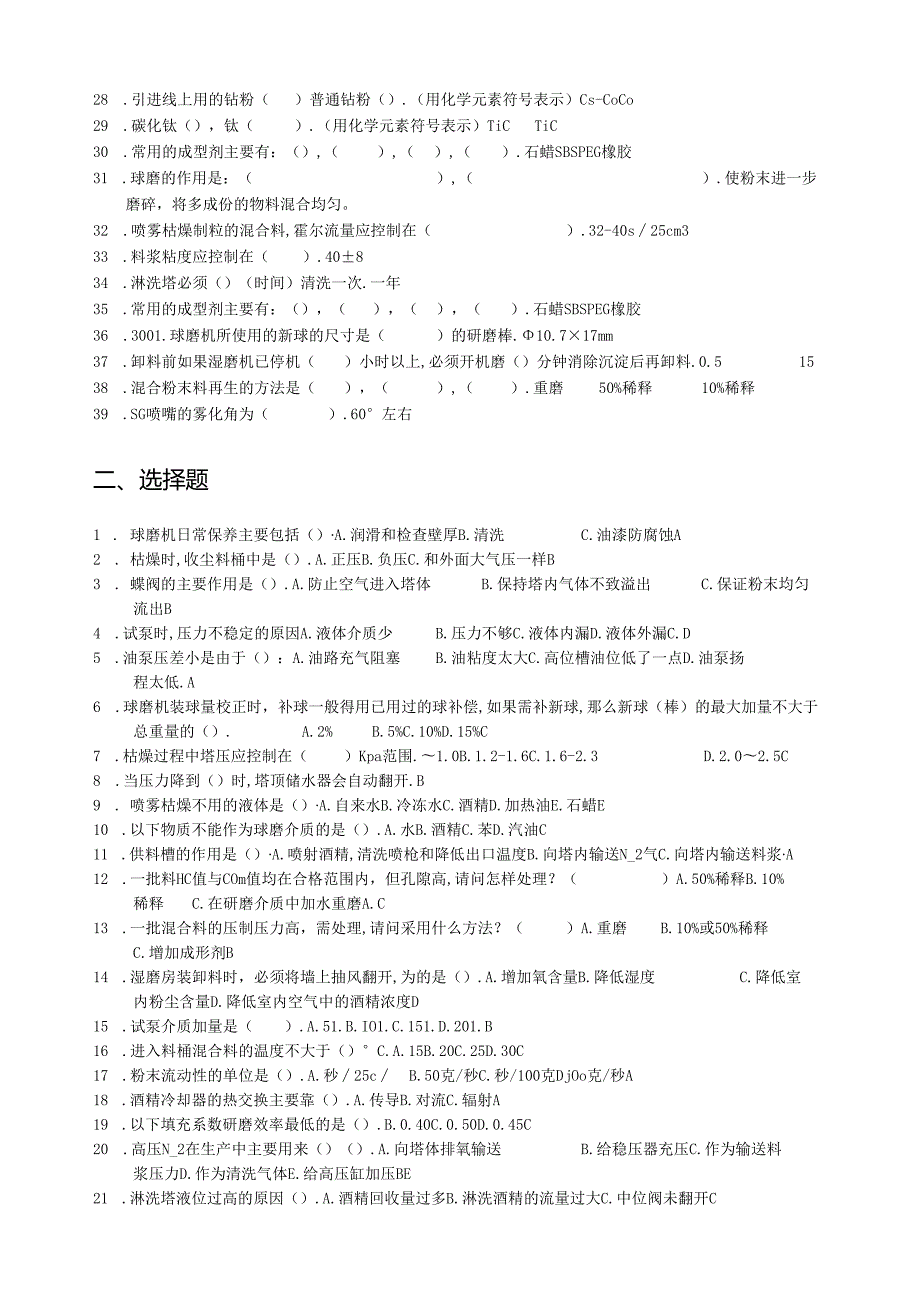

4、理,其补C量应（）.满足牌号的最终性能要求27 .混合料制备的工艺程序是：1.（）2（）3.（）;4.（）；5.（）;6.（）原辅材料领入配料计算配料称重研磨（湿磨）混合喷雾枯燥包装入库28 .引进线上用的钻粉（）普通钻粉（）.（用化学元素符号表示）Cs-CoCo29 .碳化钛（），钛（）.（用化学元素符号表示）TiCTiC30 .常用的成型剂主要有：（）,（）,（）,（）.石蜡SBSPEG橡胶31 .球磨的作用是：（）,（）.使粉末进一步磨碎，将多成份的物料混合均匀。32 .喷雾枯燥制粒的混合料,霍尔流量应控制在（）.32-40s25cm333 .料浆粘度应控制在（）.40834 .淋洗塔必
5、须（）（时间）清洗一次.一年35 .常用的成型剂主要有：（），（），（），（）.石蜡SBSPEG橡胶36 .3001.球磨机所使用的新球的尺寸是（）的研磨棒.10.717mm37 .卸料前如果湿磨机已停机（）小时以上,必须开机磨（）分钟消除沉淀后再卸料.0.51538 .混合粉末料再生的方法是（），（）,（）.重磨50%稀释10%稀释39 .SG喷嘴的雾化角为（）.60左右二、选择题1 .球磨机日常保养主要包括（）A.润滑和检查壁厚B.清洗C.油漆防腐蚀A2 .枯燥时,收尘料桶中是（）.A.正压B.负压C.和外面大气压一样B3 .蝶阀的主要作用是（）.A.防止空气进入塔体B.保持塔内气体不致溢
6、出C.保证粉末均匀流出B4 .试泵时,压力不稳定的原因A.液体介质少B.压力不够C.液体内漏D.液体外漏C.D5 .油泵压差小是由于（）：A.油路充气阻塞B.油粘度太大C.高位槽油位低了一点D.油泵扬程太低.A6 .球磨机装球量校正时，补球一般得用已用过的球补偿,如果需补新球,那么新球（棒）的最大加量不大于总重量的（）.A.2%B.5%C.10%D.15%C7 .枯燥过程中塔压应控制在（）Kpa范围.1.0B.1.2-1.6C.1.6-2.3D.2.02.5C8 .当压力降到（）时,塔顶储水器会自动翻开.B9 .喷雾枯燥不用的液体是（）A.自来水B.冷冻水C.酒精D.加热油E.石蜡E10 .以
7、下物质不能作为球磨介质的是（）.A.水B.酒精C.苯D.汽油C11 .供料槽的作用是（）A.喷射酒精,清洗喷枪和降低出口温度B.向塔内输送N_2气C.向塔内输送料浆A12 .一批料HC值与COm值均在合格范围内，但孔隙高,请问怎样处理？（）A.50%稀释B.10%稀释C.在研磨介质中加水重磨A.C13 .一批混合料的压制压力高，需处理,请问采用什么方法？（）A.重磨B.10%或50%稀释C.增加成形剂B14 .湿磨房装卸料时，必须将墙上抽风翻开,为的是（）.A.增加氧含量B.降低湿度C.降低室内粉尘含量D.降低室内空气中的酒精浓度D15 .试泵介质加量是（）.A.51.B.IO1.C.151.

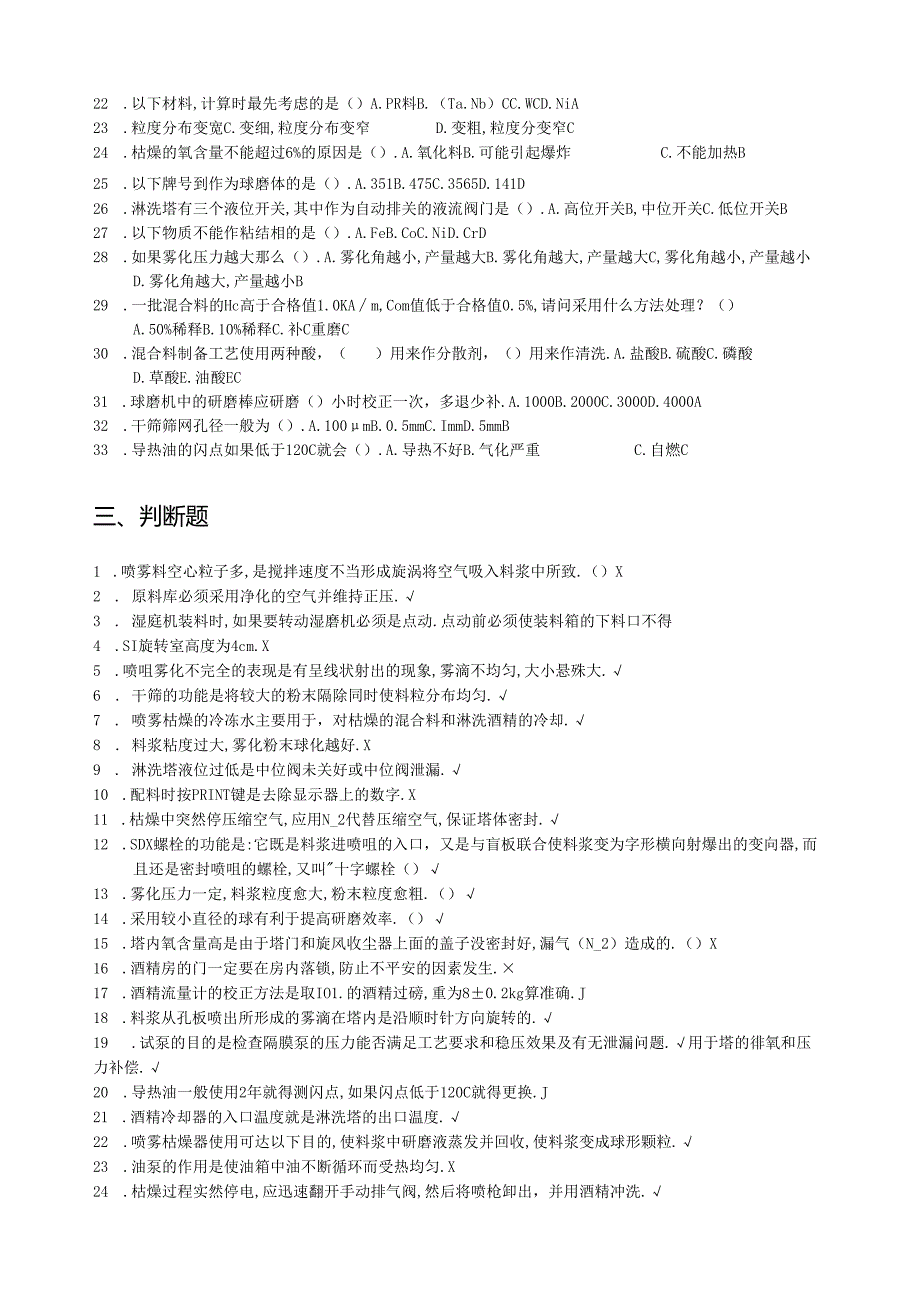

8、D.201.B16 .进入料桶混合料的温度不大于（）C.A.15B.20C.25D.30C17 .粉末流动性的单位是（）.A.秒25cB.50克/秒C.秒/100克DjOo克/秒A18 .酒精冷却器的热交换主要靠（）.A.传导B.对流C.辐射A19 .以下填充系数研磨效率最低的是（）.B.0.40C.0.50D.0.45C20 .高压N_2在生产中主要用来（）（）.A.向塔体排氧输送B.给稳压器充压C.作为输送料浆压力D.作为清洗气体E.给高压缸加压BE21 .淋洗塔液位过高的原因（）.A.酒精回收量过多B.淋洗酒精的流量过大C.中位阀未翻开C22 .以下材料,计算时最先考虑的是（）A.PR料
9、B.（Ta.Nb）CC.WCD.NiA23 .粒度分布变宽C.变细,粒度分布变窄D.变粗,粒度分变窄C24 .枯燥的氧含量不能超过6%的原因是（）.A.氧化料B.可能引起爆炸C.不能加热B25 .以下牌号到作为球磨体的是（）.A.351B.475C.3565D.141D26 .淋洗塔有三个液位开关,其中作为自动排关的液流阀门是（）.A.高位开关B,中位开关C.低位开关B27 .以下物质不能作粘结相的是（）.A.FeB.CoC.NiD.CrD28 .如果雾化压力越大那么（）.A.雾化角越小,产量越大B.雾化角越大,产量越大C,雾化角越小,产量越小D.雾化角越大,产量越小B29 .一批混合料的Hc
10、高于合格值1.0KAm,Com值低于合格值0.5%,请问采用什么方法处理？（）A.50%稀释B.10%稀释C.补C重磨C30 .混合料制备工艺使用两种酸，（）用来作分散剂，（）用来作清洗.A.盐酸B.硫酸C.磷酸D.草酸E.油酸EC31 .球磨机中的研磨棒应研磨（）小时校正一次，多退少补.A.1000B.2000C.3000D.4000A32 .干筛筛网孔径一般为（）.A.100mB.0.5mmC.ImmD.5mmB33 .导热油的闪点如果低于120C就会（）.A.导热不好B.气化严重C.自燃C三、判断题1 .喷雾料空心粒子多,是搅拌速度不当形成旋涡将空气吸入料浆中所致.（）X2 .原料库必须
11、采用净化的空气并维持正压.3 .湿庭机装料时,如果要转动湿磨机必须是点动.点动前必须使装料箱的下料口不得4 .SI旋转室高度为4cm.X5 .喷咀雾化不完全的表现是有呈线状射出的现象,雾滴不均匀,大小悬殊大.6 .干筛的功能是将较大的粉末隔除同时使料粒分布均匀.7 .喷雾枯燥的冷冻水主要用于，对枯燥的混合料和淋洗酒精的冷却.8 .料浆粘度过大,雾化粉末球化越好.X9 .淋洗塔液位过低是中位阀未关好或中位阀泄漏.10 .配料时按PRINT键是去除显示器上的数字.X11 .枯燥中突然停压缩空气,应用N_2代替压缩空气,保证塔体密封.12 .SDX螺栓的功能是:它既是料浆进喷咀的入口，又是与盲板联合
12、使料浆变为字形横向射爆出的变向器,而且还是密封喷咀的螺栓,又叫十字螺栓（）13 .雾化压力一定,料浆粒度愈大,粉末粒度愈粗.（）14 .采用较小直径的球有利于提高研磨效率.（）15 .塔内氧含量高是由于塔门和旋风收尘器上面的盖子没密封好,漏气（N_2）造成的.（）X16 .酒精房的门一定要在房内落锁,防止不平安的因素发生.17 .酒精流量计的校正方法是取IO1.的酒精过磅,重为80.2kg算准确.J18 .料浆从孔板喷出所形成的雾滴在塔内是沿顺时针方向旋转的.19 .试泵的目的是检查隔膜泵的压力能否满足工艺要求和稳压效果及有无泄漏问题.用于塔的徘氧和压力补偿.20 .导热油一般使用2年就得测闪
13、点,如果闪点低于120C就得更换.J21 .酒精冷却器的入口温度就是淋洗塔的出口温度.22 .喷雾枯燥器使用可达以下目的,使料浆中研磨液蒸发并回收,使料浆变成球形颗粒.23 .油泵的作用是使油箱中油不断循环而受热均匀.X24 .枯燥过程实然停电,应迅速翻开手动排气阀,然后将喷枪卸出，并用酒精冲洗.25 .从塔顶气体分配器送进枯燥室的热N_2是顺时针旋转由上而下的.（）26 .如果设备完好时,那么压力风机后面的压力最大,抽风机前面压力最低.（）27 .粉末流动性不好,粒子不光滑,应对蝶阀,下料管,干筛进行清理.（）四、名词解释1 .硬质合金用粉末冶金方法生产由难熔金属化合物和粘结金属所构成的组合
14、材料.2 .压制性是压缩性和成型性的总称.3 .球料比-研磨体与重量之比4 .成型性粉末压制后,保存一定形状的能力.5 .单颗粒粉末中能分开并独立存在的最小实体.6 .筛分-把颗粒大小不同的原始粉末进行分级.7 .TR料-硬质返回料,烧结后的废刀板.8 .PEG1500-PEG表示聚乙二醇，分子量为1500.9 .固-液比-单位重量加酒精的毫升数,1.kg.10 .B孔隙10-25UIn的孔隙.11 .混合-将两种或两种以上不同成分的粉末混合均匀的过程.12 .密度-表示单位体积物质的质量,g（cm）3.13 .充填系数-物料.研磨介质和研磨体的总体积与磨筒容积之比.14 .枯燥-使湿磨介质从
15、料浆中蒸发出来的过程.15 .湿磨在液体介质中研磨.16 .临界转速-使球紧贴磨筒旋转的最低速度.17 .喷雾枯燥-将液体的物料雾化成细小的液滴,并于热气体介质接触,使料滴的液体迅速蒸发而到达枯燥之目的.18 .粒度组成-不同粒径的颗粒占全部粉末的百分含量.19 .粉末再生把不合格的粉末用物理化学方法处理成合格的粉末叫粉末再生.五、问答题1. 湿磨酒精加量过多（但在充填系数允许范围）会有什么影响？对合金性能不会带来直接不利的影响,但对成型影响较大,即酒精加量多,料浆的粘度低,喷雾枯燥出来的粉末就会形成空心粒子,这样所得粉末的体积大,松装密度小,流动性差,成型过程易产生裂纹和分层废品.2. 卸料
16、咀,清洗咀安装在湿磨机口里的那局部,上面钻有密密麻麻的孔,这些孔的作用是什么？1 .给卸料（或清洗）的料浆（或液体介质）一个网状的通道,即使物料（或液体介质）能畅通无阻地从湿磨筒内卸出；2.挡住工艺上需要的研磨体不要随物料同时卸出，即卸料和清洗时起阻隔球体的作用；3.淘汰工艺上不需要的（生产流程有害的）小的和击碎了的研磨体,保证球磨机的装球量.3. 球磨为什么要采用冷冻冷却？球磨过程由于球和物料以抛物状态在球磨机中不停地运动,球与球,球与筒体,球与物料的不断冲击和磨削会产生大量的热量.采用冷冻水的主要目的是降低研磨介质（酒精）的蒸汽压,保证物料不因过压泄漏,尤其是人身和设备的平安,其次防止物料
17、氧含量的升高（因为研磨介质含水）.4. 简述喷雾枯燥料浆准备程序？卸料（将湿磨好的料卸出来）-搅拌-测粘度-一湿磨-一搅拌.5. 简述卸料的程序？1 .看要卸的料球磨到时间没有；2.看停机（到点）多长时间,如超0.5hr开机运转15分钟再卸；3,准备干净料桶和卸料咀；4.按操作程序卸下湿磨机盖子,装上卸料咀；5. 将料卸干净后,再用41.酒精清洗六次；6.将料浆加盖运枯燥房搅拌,卸下卸料咀,盖好湿磨机盖子.6. 卸料前开湿磨机盖子应注意哪些事项？1 .要把湿磨机降到最低位置；（以免卸料开盖时料浆从湿磨机口流出来.）2.卸盖时,必须先松动相邻的两个螺栓使湿磨机中的气体慢慢放出，以防高压冲盖伤人.
18、7. 料浆湿滤前应注意哪些事项？1 .要测粘度；2.要检测湿滤的筛网有无损坏,筛网是否清洗干净.8. 料浆搅拌产生旋涡怎样处理？调整搅拌速度或搅拌角度.9. 喷咀是由哪些部件组成？喷咀是由喷咀体、孔板、旋转室、盲板和SDX螺栓等五局部组成的.10. 喷咀的组装程序是怎样的？将喷咀体带内外螺纹的一端朝上,并置于特制的内六方螺帽里,首先放一块0”形尼龙密封片,把孔板放在尼龙片上,再把旋转室放在孔板上,把盲板放在旋转室上面,把十字螺栓用测力扳手拧紧,放一个形密封圈，交枯燥使用.11. 高压缸的作用是作用？1.试喷咀（检查喷咀是否泄漏,雾化是否均匀和雾化角的大小）;2.开始枯燥前,喷酒精降低塔的出口温
19、度和润湿喷枪和喷咀；3,喷咀轻度堵塞中途清洗.12 .油加热器送不上电,与哪些因素有关？1.塔内氧含量；2.入塔气体温度过高；3.淋洗塔出口温度过低；4.塔压过高或过低；其它原因有：油泵压差太小,膨胀后油位过低，电器故障等.13 .湿磨的工艺酒精为什么要求含水为810%?三分厂所用的成型剂多是PEG.PEG在酒精中的溶解度很小,但在水中的溶解度大,提高酒精的含水量,有利于PEG溶解于研磨介质,从而使PEG到达均匀分布到混合料粉末颗粒的外表即能很好地保护粉末不氧化又能使粉末颗粒之间的粘结力十分均匀,有利于压制的成型.14 .隔膜泵既无外漏,试泵时稳压效果很好,说明无内漏,但开始枯燥给料浆升压,压
20、力老调不到位,什么原因？原因出在试泵后,在放搅拌槽多余的酒精时,彻底把酒精放空了，料浆参加搅拌槽后,其中有一个隔膜室充有气体,阻止料浆的进入,这样只有一个隔膜加压,这就是原因所在.15.影响喷雾枯燥混合料含湿量的因素有哪些？1.枯燥塔的出口温度；2.喷咀雾化是否完全.16.影响喷雾枯燥混合料氧化结团的因素是哪些？1.冷却水的流量太小或太高；2.螺旋冷却振幅过大,料的爬坡速度过快,冷却时间短；3.混合料含湿量高.17.枯燥塔振打器的作用是什么？1.及时将雾化过程的塔壁料敲打下来,保持塔壁的光洁度,防止料粒外表形成粉刺而降低粉末的流动性；2.提高混合料的出料率和实收率.18.目前金属陶瓷的原料有哪
21、些？4C.Mo_2C_2.Cr_3CNbN等.六、计算题1. 将含钻8%,含钛10%的混合料改配成含钻6%,含钛12.8%的混合料200kg,问需原混合料、碳化鸨复式碳化物（TiCTC中Ti的含量为23%）各多少公斤？加混合料：150.0kg,加复式碳化物:46.1kg,加WU3.9kg.2. 有一批471的混合料，重量300kg,PS21的结果如下：D:14.93,Hc:24.90,Com:4.9,标准是:D:14.7614.92,Hc:20.3-23.7,Com:5.26.0试通过计算改配成合格的混合料？5.7-4.9over10=0.08%300*0,08%=0.240kgHc_校正:2
22、4.9*4.9over5.7=21.4该批料补C:0.240kg,重磨1小时后枯燥.3. 工艺酒精的配料计算:新酒精的含水量为5%,喷雾枯燥的回收酒精含水量为11.5%,现要配制含水量为9%的工艺酒精1500kg,问需回收酒精和新酒精各多少公斤？回收酒精：923.Okg新酒精：577.Okg4. 回收酒精1500kg含水量为13%,新酒精含水量为2%,把回收酒精用完，问需加多少新酒精才能配成含水量9%的工艺酒精？需加新酒精:857.Okg.5. 这里要配制一批280kg的混合料,钻6%,WC94%,请计算出各类原料因加多少？WC:263.2kgCo:16.8kg.6. 请计算一批混合料,总重280kg,要求Co7.3%,TiC7.7%,WC85%.WC:238.Okg,Co20.44kg,TiC:21.56kg.
免费区
