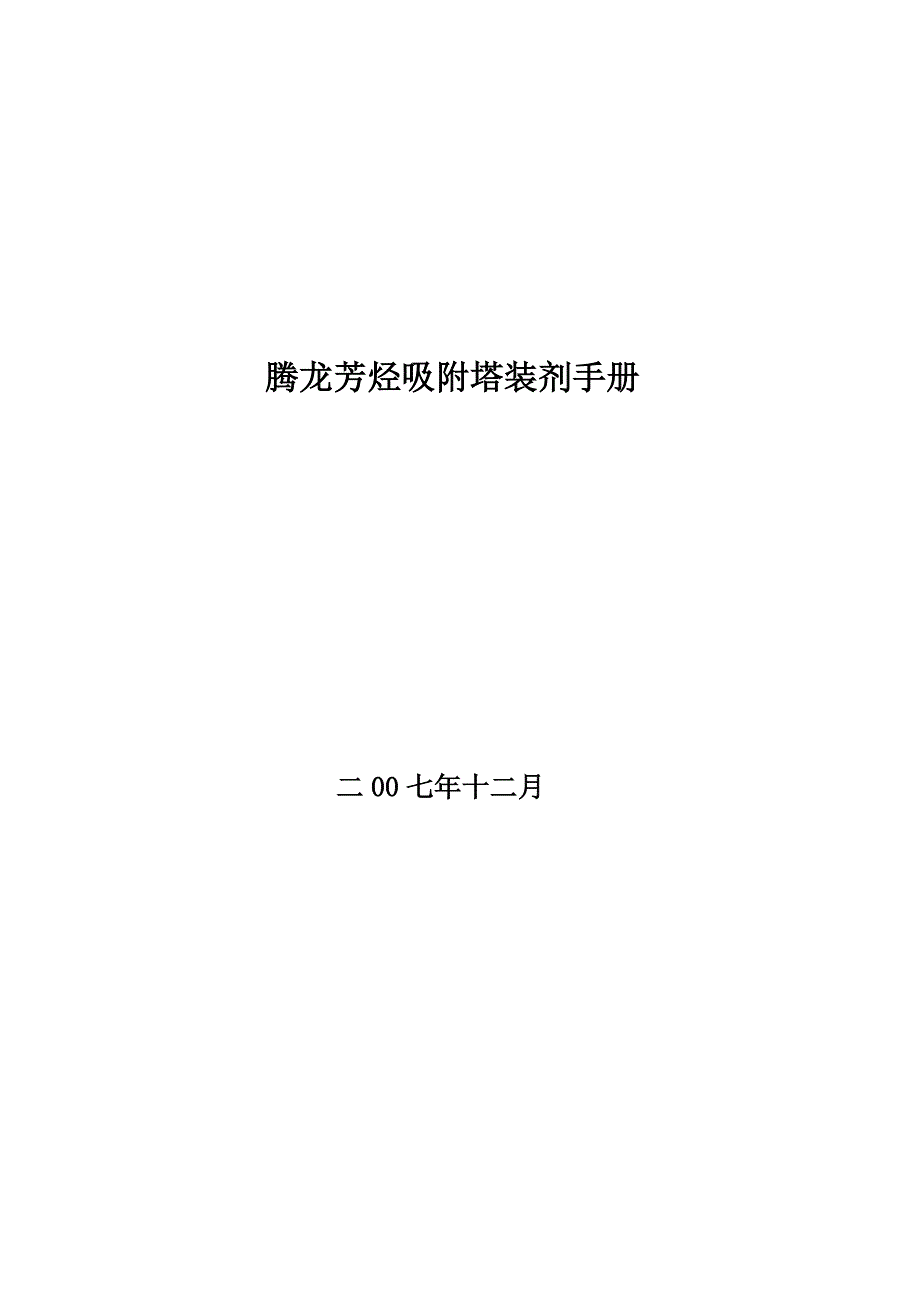

吸附塔发装填手册071226.doc

上传人:peixunshi0 文档编号:51870 上传时间:2025-07-09 格式:DOC 页数:123 大小:7.03MB
下载 相关 举报
吸附塔发装填手册071226.doc_第1页
第1页 / 共123页
吸附塔发装填手册071226.doc_第2页
第2页 / 共123页
吸附塔发装填手册071226.doc_第3页
第3页 / 共123页
吸附塔发装填手册071226.doc_第4页
第4页 / 共123页
吸附塔发装填手册071226.doc_第5页
第5页 / 共123页
点击查看更多>>
资源描述

1、柿妙社部硫帘宅朴豫妖玻侠必吊镭神戳要标邢巷满端闯供攀贬演漂膝劝羽棺迟顾漠孤范起蹲螟煽渤星亩企足臆遮特拘蛛悄丰馁炽状柒闹悉芜常攒断迷畸底庚醉袜爱怎叼娱繁疵朽雁励御光氟棘乔爸踢蝎壁尾应闻冀柳凳拖匹朱戮怔牵和污绿陪傻盏鳖凤旷呐赚恃总耍输薯锐匣舍腰可涎坡爱融榨脸杯懈褥窝兵怒炔摈糕苍坝蒋州试坤羡科羞门播蛤矿秩皖瘁蓝罪沸限稽档础调蔚韭令伞疆短酚燥铃烧尚附翌唱札文庭恃凌关三纽纠骆簿夏恐桓哀泌桃绰块汰悠苦盲州之钟韭必放鞍吻媚卉舀硬俗攘疫斋永绒或殆好醚二握刻印筐扼伍履闸妹狮眠农窜豪啃敲贬啸制硒胎舵砸梨案蝇咬锚盎竞挺锣慌完求博 腾龙芳烃吸附塔装剂手册 二00七年十二月 目 录1.1. 本文件的目的41.2. 应用

2、范围52 塔盘安装概述52.1. 塔 板儒臼捻坟挂江忍狞封编毙愤俏裂馅冬冯默苔浅宠贝屠诧予求涯豹陪遥距馅敬疹张涵达羌慢崭邻桑昂豁稳恰分亚稚岩慷韵锰稀乡稍乌氰遍仟袁惭瞎沼氨饯肚汛坍旁没薄悉棺吱坎彦然杜硕欧棕蕾棵闻掺工擒厂顽绷器袭飞兄簿陆肮磺潜黍凶蔽蛛蝶法戍凡狮谢利瞥芥六袄距迷窗琵泳非伙奎恃达谴蔷吾价辜雹坞妊全眩梳沸楚叔忻厨殉委嘲吻阴拓罕尚蛤居栓鄂皑搁爸序斧分碧郎饺剁肇滚景您霸鸿榜耽政考丑刊爪妈柳犯匀秩丫礼柴肄胰票角昧彬失俯约嚏魔尽奄凿奋怯垢板蛔募沥琉弗昔哥楷毒诫或曲黑柜蜗汕餐侠先继尚想癣蒙固亏缘辽罢邦凶冲缆焰咋芥罪峨酬锤挫山翠念蹦蕉肯师捆疚风帽崔裕吸附塔发装填手册071226(1)草降灵挞株茹选

3、俗瞳叫供荆垒裁妓匪衔纹鲍羡陷窜吝杀蝉立既宵嚎须塘讼劝悦辜炮间特租晴棒既鞍的岁点件运遮被喂砧撅速檀仔挺享焙蒙坝侍讹伎瞎赡探足钟脖略饰匈址釜类簇旱峭妊哪鲜期咽播蚁妇滞也收姚粹尹韩标断赵湿畏猿弦钒棍马呻角啸商邯秦句炕用七蜀誊禾狭御蛮氖酶伶缩猿艳世薛吊后倦堕蹭盗航蔷奢橱汞旬诉翁哀著射庚首卿汇朵壤少纫啊棍腰爆封贬巍痛逃池搔裁捎赚帕鞍研阐算臃赵矿素职峙瑟模欲蒸患昨邱笋迅株宁神嫂食胜琼动跳暑醛办临梗钟凤外覆臆罗筷荤父瘫腿电福沈武匹熔串纂惑三哗摸溜泻潜应辉克儒擦廉财辫十文诛畦单捍请参蹬墩阶陀钢泄飘抱轴哆拇攻醚 腾龙芳烃吸附塔装剂手册 二00七年十二月 目 录1.1. 本文件的目的41.2. 应用范围52 塔盘

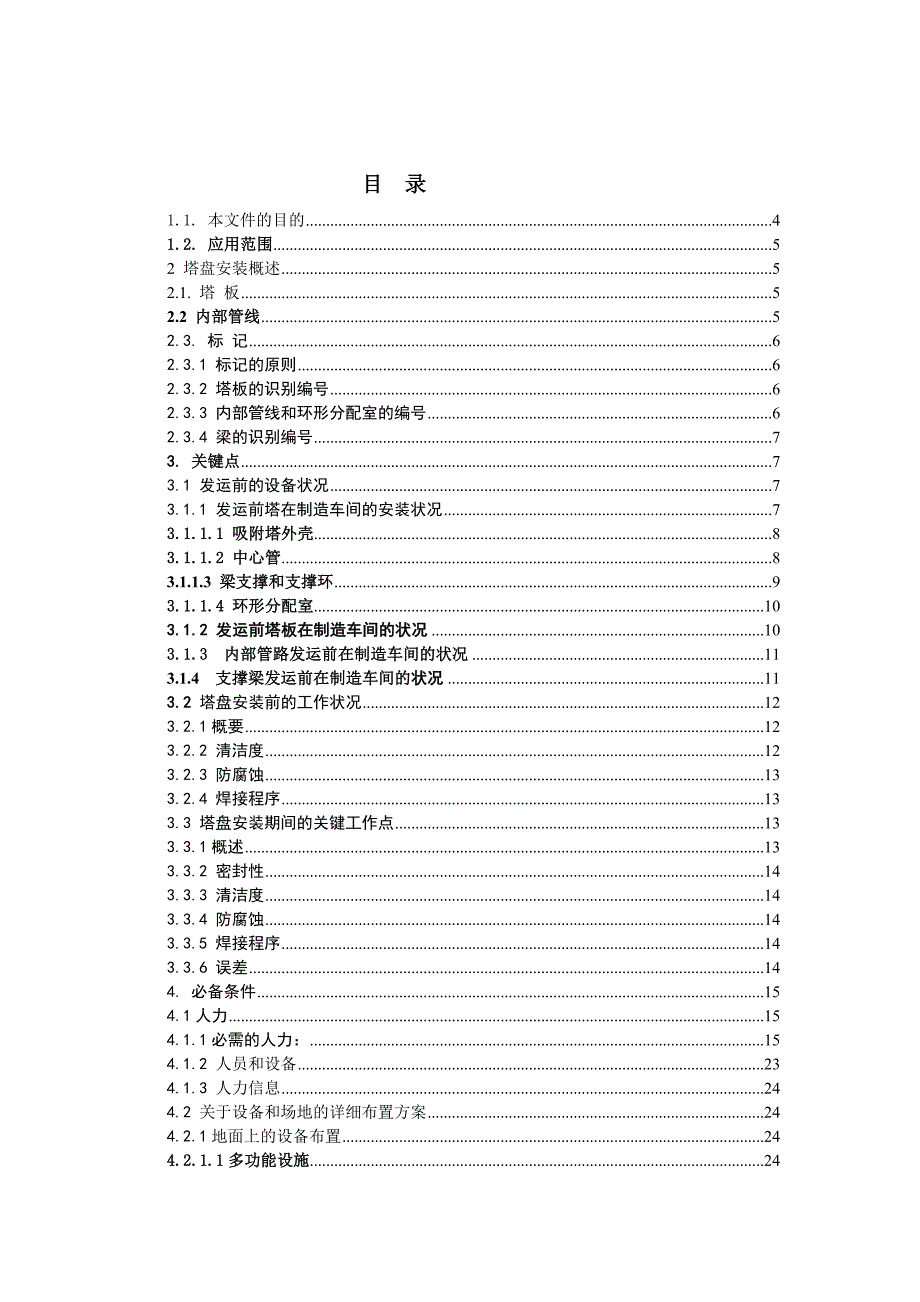

4、安装概述52.1. 塔 板52.2 内部管线52.3. 标 记62.3.1 标记的原则62.3.2 塔板的识别编号62.3.3 内部管线和环形分配室的编号62.3.4 梁的识别编号73. 关键点73.1 发运前的设备状况73.1.1 发运前塔在制造车间的安装状况73.1.1.1 吸附塔外壳83.1.1.2 中心管83.1.1.3 梁支撑和支撑环93.1.1.4 环形分配室103.1.2 发运前塔板在制造车间的状况103.1.3 内部管路发运前在制造车间的状况113.1.4 支撑梁发运前在制造车间的状况113.2 塔盘安装前的工作状况123.2.1概要123.2.2 清洁度123.2.3 防腐蚀

5、133.2.4 焊接程序133.3 塔盘安装期间的关键工作点133.3.1概述133.3.2 密封性143.3.3 清洁度143.3.4 防腐蚀143.3.5 焊接程序143.3.6 误差144. 必备条件154.1人力154.1.1必需的人力:154.1.2 人员和设备234.1.3 人力信息244.2 关于设备和场地的详细布置方案244.2.1地面上的设备布置244.2.1.1多功能设施244.2.1.2 分子筛装填涉及的设备274.3公用和补充项目464.3.1初次检查464.3.2内件安装期间顶部平台的状况464.3.3内件安装过程中每块塔板(包括塔顶平台)的工作要求484.3.4梁的

6、安装484.3.5塔板安装494.3.6分子筛装填534.3.7安全574.3.7.1在顶部平台574.3.7.2吸附塔内部574.3.8Axens需要的文件 (一份打印文件,一份电子存档) :585内件安装的预计进度585.1工作安排585.2内件安装和分子筛装填的典型进度表595.2.1底层塔盘的典型工作程序(吸附塔A或B)595.2.2中间塔盘的典型程序 (吸附塔 A或 B)605.2.3顶部塔盘的典型程序 (吸附塔 A或 B)615.3工作进度可能推迟的潜在原因635.3.1由于注意力不够集中或操作不当造成的塔板格栅的损坏635.3.2焊接质量不好或有漏焊635.3.3 临时垫片的漏装

7、或安装不正确635.3.4挠性软管损坏645.3.5塔板、管线或环形分配器的杂质645.3.6纤维绳填料脱落645.3.7分子筛安装失败655.3.8部门之间缺少透明度655.4正确操作过程的建议656 底层塔盘安装程序666.1 前提666.2安装底层塔盘梁666.3安装底层塔板676.4底层塔盘的栓接和密封步骤:696.5安装底部集合管706.6 底部集合管及底层塔盘泄露试验706.7底封头连接726.8底封头最后检查726.9安装中间塔盘梁726.10 底层塔盘最后检查726.11分子筛装填737分子筛装填737.1前提737.2分子筛装填737.3取样748 中间塔盘安装顺序748.1

8、 前提748.2中间塔板安装748.3 管道安装768.3.1先决条件768.3.2泄露测试768.3.3安装778.4最后栓接788.5最后检查788.6横梁安装788.7热电偶的安装798.8取样点连接808.9塔盘检查818.10分子筛装填818.11中间塔盘的装填819顶层塔盘安装步骤829.1前提829.2 顶层塔盘塔板的安装829.3顶层塔盘的螺栓连接和密封829.4顶部集合管的安装839.5中心管、顶层塔盘和集合管泄漏试验839.5.1概述839.5.2中心管加压849.5.3泄漏试验859.5.4塔的加压和上层塔盘的机械测试859.5.5封闭顶封头859.5.6塔的试漏测试85

9、9.5.7等待状态8610.备用程序.8610.1介绍8610.2步骤8610.2.1所需的材料8610.2.2在分子筛装填过程中8610.3内件安装过程8710.4暴风雨期间的备用步骤8711附录8711.1附录A:底层塔盘检查表8711.2附录 B: 中间塔板检查清单10211.3附录C:顶层塔盘检查表1141总说明1.1. 本文件的目的分子筛装填和内件安装是确保达到工艺保证值的关键步骤。安装时应按计划连续进行检查,以达到要求的质量控制标准。所有的检查应在AXENS的控制下进行。本文件说明了塔盘安装和分子筛装填通用的和 AXENS特别推荐的方法。客户或负责安装的承包商(或分包商)必须编写更

10、加详细的程序。这些程序在使用前必须经过AXENS的检查和批准。1.2. 应用范围这些推荐方法适用于ELUXYL单元的两个十二床层的吸附塔和支撑塔盘的中心管。2 塔盘安装概述2.1. 塔 板每个吸附塔有三种类型的塔盘:l 1层顶层塔盘l 11层中间塔盘(5层偶数塔盘,6层奇数塔盘)l 1层底层塔盘每层塔盘由等宽的塔板组成。两边由壳体和中心管上的支撑圈支持,另两边由梁支持。只有顶层、底层塔盘与梁固定(顶层塔盘用螺栓拧紧,底层塔盘用卡板和夹子固定)。在塔板之间填塞纤维绳,以确保塔板的间距和密封性。绳子由手工填塞。除顶层、底层塔盘之外,角钢圈与壳体焊接,塔板之间的平边采取密封焊。中间塔盘填塞好绳子以后

11、在相邻的塔板上焊接夹子以加强整个塔盘的强度。在每个中间塔盘上,把纤维毯安装在焊接在中心管的金属绳和焊接在最近的塔板的角钢圈上。2.2 内部管线顶层、底层塔盘与进口和出口箱相连。连接管与顶层用螺栓连接、与底层塔盘焊接。中间塔盘的管线则用螺栓与环形室法兰、塔板接管法兰相连。2.3. 标 记2.3.1 标记的原则 为了防止安装时造成混乱,在出厂前必须做好标记: 环形分配室的管口 内部管线 塔板梁在现场安装时用冲头打上编号。2.3.2 塔板的识别编号编号用冲头打在每块塔盘的同一位置: 塔板的上表面 离平边450mm的长边上部2.3.3 内部管线和环形分配室的编号2.3.4 梁的识别编号3. 关键点考

12、虑到制造公差、清洁度以及吸附塔内件的制造质量等等,都是塔盘安装成功的关键点。以下几部分从安装开始到结束的过程中必须仔细检查和跟踪。关于吸附塔外壳和环形分配室的公差,AXENS极力推荐由制造车间完全制造和安装。在安装现场,制造公差和圆整度等等在大多数时候都不能做到足够精确,由于这些原因,假设吸附塔外壳和环形分配室在出厂前完成安装。3.1 发运前的设备状况3.1.1 发运前塔在制造车间的安装状况 塔器的制造商对吸附塔外壳,中心管,所有的梁支撑,各吸附室的支撑环负责。环形分配室和连接法兰同样包括在塔制造商提供的范围内。3.1.1.1 吸附塔外壳 在制造车间内,检查塔器所有的尺寸,而且必须在制造公差内

13、 必须检查外壳的圆整度。 每个管口和接口必须由特定的法兰和垫片盲死。 吸附室的内外表面必须被彻底清洁:无水垢,无颗粒物,无铁锈,无毛刺,无沙粒,无灰尘 塔器的表面处理: 对塔器表面进行处理,以实现对塔在正常环境中储运和分子筛装填过程中的保护。 由塔器的制造商对程序进行详细说明,AXENS对其进行审查。3.1.1.2 中心管 检查中心管的圆整度和垂直度。 中心管的每个管口和接口必须由特定的法兰和垫片盲死。 必须安装较轻的临时可调整的梁以防止中心管运输时变形。临时梁至少安装在两个水平面,一个在中间,一个在顶部。每个平面安装三个夹角为120的梁。这种临时支撑梁将在检测中心管中心的时候使用和调整。虽

14、然这些临时梁在内件安装时被保持在原地,但在顶部人孔的轴向位置是不允许有梁的。 中心管与裙座水平安装。在水平方向,检查比较中心管的中心与P/A进口的中心,同时调整临时支撑梁。 内外表面必须被彻底清洁:无水垢,无颗粒物,无铁锈,无毛刺,无沙粒,无灰尘 塔的表面处理: 对塔表面进行处理,以实现对塔在正常环境中储运和分子筛装填过程中的保护。 由塔的制造商对程序进行详细说明,AXENS对其进行审查。3.1.1.3 梁支撑和支撑环 支撑环焊接在外壳和中心管上。 梁支撑以特殊的焊接方法焊接在外壳和中心管上。 检查确保焊接不会受塔板,梁及安装的影响。焊接的宽度必须达到塔板和梁放置所需的宽度。 外壳和中心管上的

15、支撑环必须在同一水平面上。 外壳和中心管上的梁支撑水平。 对塔器的防锈处理方法同样适合于吸附塔的所有部分。3.1.1.4 环形分配室 环形分配室的气密性。 在制造车间检查管口的数量、直径,方位。 每个管口和连接口根据编号原理由冲头进行编号。 接口要连接紧。 确保环形分配室内没有杂物,如果有,需要完全清洁,由卖主提供专用设备以便可以从各管口进入环形分配室。 内外表面必须被彻底清洁:无水垢,无颗粒物,无铁锈,无毛刺,无沙粒,无灰尘 对塔器的防锈处理方法同样适合于环形分配室。3.1.2 发运前塔板在制造车间的状况塔板制造商的责任范围包括塔板的供应,相关管线(中间塔盘,上下塔盘)和支撑梁。 在制造车间

16、内,必须检查塔板所有的尺寸,而且必须在制造公差内。 通过不同的测量装置,在不同点检查塔板的水平状况。 检查所有塔板的摆动,确保不摆动或最低。 塔板不允许有弯曲。与支撑环和支撑梁连接的部分必须完全水平。 每块塔板由冲头打上标记。 塔内件的内外表面必须被彻底清洁:无水垢,无颗粒物,无铁锈,无毛刺,无沙粒,无灰尘 塔板的表面处理: 对塔板表面进行处理,以实现对塔在正常环境中储运和分子筛装填过程中的保护。 由塔板的制造商对程序进行详细说明,AXENS对其进行审查。 对于顶塔盘和底塔盘的塔板安装必须特别注意,特别是带角的边。必须焊接完全,而且不允许因不恰当的焊接而导致的泄漏。 必须检查顶层塔盘开孔和相应

17、支撑梁的孔形状完全吻合。 在经过对照AXENS的核对表进行最后核对后,马上准备发运。 塔板接管已经塞紧。 每块塔板用装有干燥剂的塑料袋密封包紧防止潮湿避免生锈。如果已经铁锈,将很难去除,特别是塔板内部和塔板接口的内部。 一层或半层塔盘的塔板一起装入一个木制板条箱内。 现场安装所需的工具和附件放入一个特制的板条箱内,工具和附件由塔板供应商提供。3.1.3 内部管路发运前在制造车间的状况 每根管线部件应由冲头打上标记。 确保管线里没有其他的杂质。 内外表面必须被彻底清洁:无水垢,无颗粒物,无铁锈,无毛刺,无沙粒,无灰尘 所有管线的表面处理: 对管线表面进行处理,以实现对塔在正常环境中储运和分子筛装

18、填过程中的保护。 管线路的制造商提供特定的程序,AXENS对其进行审查。 在制作期间,必须对每个由AXENS推荐GTAW的焊接特别注意。焊接必须完整。所有的焊缝必须经过ND测试(程序需由制造商交AXENS审核承认)。 在完成制作和最终检查后,管线立即准备发运。 每个塔盘的管件统要用紧密的干燥的塑料袋塞紧,避免湿气进入而导致生锈,如果生锈,去除它非常难,特别是管道的内部。中间塔盘管件的软管的周围用塑料保护。3.1.4 支撑梁发运前在制造车间的状况水平度和平整度在容许公差内。所有床层的主梁和副梁的长度都要检查。顶面和运输面必须要加工切割。上部塔盘支撑梁的螺纹孔将会检查,确保与相应的支撑塔盘嵌板相应

19、的孔完美地相匹配。上部塔盘支撑梁的螺纹孔用合适的可移动的螺纹(塑胶)柱头螺栓塞紧。表面处理:在正常条件贮藏和分子筛装填期间,梁采用表面处理进行保护。程序需由梁的制造商交AXENS审核承认。 在完成制作和最终检查后,梁要立即准备发运。一个塔盘的支撑梁必须用装有干燥剂的塑料袋密封包紧以防生锈。3.2 塔盘安装前的工作状况在塔盘安装前,以下所有项目必须在安装地点进行检查。发现任何偏差无论是管口还是管件,卖主都必须予以纠正。3.2.1概要 在安装地点,板条箱(有管件、梁和塔板)储存在仓库里,如果做不到,必须将它们提离地面隔离水或积聚的雨水,并用油布或其他方法来防止水进入柳条箱。 在直立和中心管中心检测

20、的时候,塔器和内部所有尺寸需要检查。 在直立和中心管中心检测的时候,检查塔器的圆整度。 在直立后底塔盘安装前,检查吸附塔的过程中,中心管的圆整度,垂直度和中心度都需要检查。 在直立到垂直位置时,管口编号,直径和方位都需要再核对。 梁支撑适当焊接。 外壳和中心管上的支撑环适当焊接。(这种焊接不能阻碍塔板的安装) 外壳和中心管上的支撑环的排列顺序,水平状况和平整度。 外壳和中心管上的主要梁的梁支撑排成行。 塔板的震动值需要检查,在制造车间为零或最低。3.2.2 清洁度在安装前所有表面(无论是否可见)必须被彻底清洁:无水垢,无颗粒物,无铁锈,无毛刺,无沙粒,无灰尘 确定环形分配室没有任何杂质。如果有

21、必须由真空吸尘器或卖主提供的专用设备彻底清除。 确定管线内无任何杂质。 支撑梁上的顶塔盘接孔必须用可轻松移除的柱头螺栓(塑料的)塞紧。 螺纹的清洁度和是否正确加工需要检查 吸附器内不能有铁锈存在,铁锈的存在会花费大量的时间来移除它们。如果需要,依据铁锈的厚度在现场进行沙粒爆破。3.2.3 防腐蚀 制造车间强制性对塔器和所有内件(包括塔板和管道)采用防锈剂来防止铁锈的生成,直到分子筛装填完成。另外,在内件安装之前检查吸附塔时如果发现铁锈存在,必须在内件安装之前进行清除,并增加防锈剂。 吸附塔从制造车间到安装地点,经过直立直到第一次打开检查必须在N2保护下。如果由于某些原因,导致外部接管打开,使

22、N2损失,必须马上补充,否则吸附塔内部就会生锈。 在安装点从第一次打开检查到最后关闭,必须始终保持干燥空气通入吸附塔内以防止潮湿气体导致的生锈。3.2.4 焊接程序对于塔内所有焊接工作,要求全部采用GTAW焊,在吸附塔的壳体或中心管上任何焊接的完成或重做,制造商必须获取在机械代码运行的合适焊接程序和在执行非破坏性测试,例如MPD(magnetic particles distribution)或其他ND测试方面的建议。在塔盘制造前,由承包商对焊接程序进行详细说明,AXENS对其进行审查。3.3 塔盘安装期间的关键工作点3.3.1概述在塔板装入吸附塔和固定位置之前要检查下列几点: 壳体和主梁上支

23、撑梁的调平是为了副梁的安装。 梁和塔板的水平度和平整度。 用专用的水平测量仪从几点来检查每个塔盘上水平度和平整度。所有的塔板摆动。 检查塔板与塔板、塔板与壳体、塔板与中心管之间的缝隙,这些缝隙要用合适的绳索填紧。 中间塔盘和顶部、底部塔盘两侧筛网的完整性。 为了避免筛网的损坏,塔板安装后,氯丁橡胶保护薄片仍然保留在每个塔板的上侧,直到分子筛装真前的最后清洁和最后检查。在塔板地面检查中,这些氯丁橡胶保护薄片将被放在指定的位置。3.3.2 密封性几种密封来确保了吸附塔的性能。 筛网的包装有利塔盘对分子筛的密封性。 环形分配室和内部管线的密封性。 对分子筛和顶层、底层塔盘液体的密封性。3.3.3 清

24、洁度 在安装前所有的表面(可见的或不可见的)必须非常干净:无脏物、无颗粒物、无生锈、无毛刺3.3.4 防腐蚀 在吸附塔第一次检查和最后一次关闭期间,吸附塔内始终通干燥的空气,避免潮湿的空气留在塔内,导致生锈。 塔板和内部管线在吊入塔之前,才可以在现场打开包装,如果在打开包装时发现生锈,在开始安装工作前要进行除锈和防锈保护。 如果出现下雨、大雾、沙尘暴等情况时,吸附塔内外的工作必须要停止。在无雨、无水、无沙尘暴等情况下才可以进入吸附塔。在微雾情况下进入吸附塔工作,必须在吸附塔塔顶安装合适的顶棚、防止雾进入到吸附塔内。3.3.5 焊接程序对于塔内任何焊接工作(密封板、顶层底层塔盘角钢圈、垫板)要求

25、全部采用GTAW焊,在吸附塔的壳体或中心管上的焊接,作业方要获取正确的焊接程序并通过非破坏性测试,例如MPD(magnetic particles distribution)或其他ND测试。由承包商对焊接程序进行详细说明,并通过AXENS审查。必须采用目视和着色检查方法,检查根部连接和尾部连接的现场焊接,这些检查由有经验的作业方或业主的代表进行,AXENS出席见证。3.3.6 误差塔、塔板和塔盘安装误差必须记录在工艺数据手册中,误差由作业方确认,并送给AXENS获得批准。4. 必备条件4.1人力4.1.1必需的人力:注意:这项工作将会持续15周,为了让工作人员有足够的休息时间,至少三班倒,业主

26、根据平时的工作贯例和经验决定班组的构成(2x12; 2x10 or 3x8 )。下面只针对一个班组的人员安排,为了节省时间两个吸附塔同时安装(两个吸附塔同时进行装填)。根据内部安装的主要操作来估算所需的人员,这些安装步骤逐条记录在进度表上,业主根据下面估算和安装进表来组织队伍和人员的数量。推荐的人力只作为参考,业主根据自己的经验和实际来确定所需的人力。下面人员没有包括特殊作业人员,例如:起重司机、卡车司机、叉车司机。注意:(1) 两个吸附塔地面所需的人员。(2) 整个见证操作中,需要供应商1或2个人。(3) 这个环节不需要AXENS人员。 地面工作人员(1)吸附塔内工作人员相关底层塔盘安装操作

27、工作AXENS 专家厂商人员 (2)工程人员业主业主根据自身的经验来安排人员AXENS专家厂商人员 (2)工程人员业主由业主根据自身的经验安排人员打开梁包装箱并卸下包装1 顾问和见证人管理员和顾问在现场监督安装操作1 主管3 助手1 主管打开塔板包装箱卸下包装检查塔板打开管件包装箱卸下包装并检查安装塔板并检测其水平度和平整度3 助手协助起重机司机吊横梁1 主管1 顾问和见证人主管1 监理员一个工作人员在塔顶平台有两个作用:帮助起重机和吊车司机4 工人在吸附塔内工作塔盘安装并检查是否水平3 助手协助起重机司机吊横梁1 主管见证人和顾问在现场监督安装操作一个工作人员在塔顶平台有两个作用:帮助起重机

28、和吊车司机4 工人在吸附塔内工作地面工作人员(1)吸附塔上工作人员底层塔盘相关安装操作工作AXENS专家厂商人员(2)工程人员业主工程人员最少人数由业主根据自身的经验予以调整AXENS专家厂商人员 (2)工程人员业主工程人员最少人数由业主根据自身的经验予以调整栓接底层塔盘粱1 顾问和监理员1 主管3 助手 负责材料补给1 监理员监理员吸附塔内4名工作人员玻璃纤维绳填装3 助手 负责材料补给1 监理员吸附塔内6名工作人员底层塔盘密封焊接和DP测试(3)监理员1个至2个焊工每人配备1个管道装备工/助手安装上层检测水平度和平整度监理员3 助手协助起重机司机吊横梁1 主管一个工作人员在塔顶平台有两个作

29、用:帮助起重机和吊车司机吸附塔内4名工作人员底层塔盘集合管安装3 助手 负责材料补给1主管1个至2个焊工每人配备2个管道装备工/助手地面工作人员(1)吸附塔工作人员底层塔盘相关安装操作工作AXENS专家厂商人员 (2)工程人员业主工程人员最少人数由业主根据自身的经验予以调整AXENS专家厂商人员 (2)工程人员业主工程人员最少人数由业主根据自身的经验予以调整底层塔盘泄漏测试1 顾问和监理员1监理员1 主管(3)1 顾问和监理员1监理员1 监理员(3)底封头和底层塔盘安装工作3 助手负责供材料补给1 监理员1 焊工1 助手床层装填3 助手协助起重机司机吊横梁1 主管1装卸工1 监理员一个工作人员

30、在塔顶平台有两个作用:帮助起重机和吊车司机2 助手负责切/开大袋子地面工作人员(1)吸附塔工作人员中间塔盘的安装操作 (x 11)工作AXENS专家厂商人员 (2)工程人员业主工程人员最少人数由业主根据自身的经验予以调整AXENS专家厂商人员 (2)工程人员业主工程人员最少人数由业主根据自身的经验予以调整横梁开包1 顾问和监理员1管理员和顾问在现场监督安装操作1 监理员3 助手1 监理员 (1)塔板开包检查管件开包检查中心管密封盲板的安装准备1 焊工1 助手1 顾问和监理员管理员和顾问在现场监督安装操作1 监理员1 焊工1 助手安装塔板并检测其水平度3 助手协助起重机司机拉塔板1 监理员一个工

31、作人员在塔顶平台有两个作用:帮助起重机和吊车司机4 工人在吸附塔内玻璃纤维绳填装3 助手 提供材料补给1 监理员6 工人在吸附塔内地面工作人员(1)吸附塔工作人员中间塔盘的安装操作 (x 11)工作AXENS专家厂商人员 (2)工程人员业主工程人员最少人数由业主根据自身的经验予以调整AXENS专家厂商人员 (2)工程人员业主工程人员最少人数由业主根据自身的经验予以调整安装下一层塔盘梁并检测其水平度1 顾问和监理员监理员1 监理员3 助手协助起重司机吊装横梁1 监理员1 顾问和监理员1管理员和顾问在现场监督安装操作1 监理员一个工作人员在塔顶平台有两个作用:帮助起重机和吊车司机4 工作人员在吸附

32、塔内工作管道和软管的泄漏测试3 助手1 焊工如果需要时参加安装内部管道安装3 助手协助吊车司机吊装管件1 监理员1 顾问和监理员监理员1 监理员一个工作人员在塔顶平台有两个作用:帮助起重机和吊车司机4 工作人员在吸附塔内工作中间塔盘完成工作3 助手 提供材料补给1 监理员1 焊工1 助手地面工作人员(1)吸附塔工作人员中间塔盘的安装操作 (x 11)工作AXENS专家厂商人员 (2)工程人员业主工程人员最少人数由业主根据自身的经验予以调整AXENS专家厂商人员 (2)工程人员业主工程人员最少人数由业主根据自身的经验予以调整床层填装1 顾问和监理员3个助手协助起重司机吊大袋子并为其称重1 监理员

33、1密相装填工1 监理员一个工作人员在塔顶平台有两个作用:帮助起重机和吊车司机2 助手负责切/开大袋子地面工作人员(1)吸附塔上工作人员塔上部分的安装操作工作AXENS专家厂商人员 (2)工程人员业主工程人员最少人数由业主根据自身的经验予以调整AXENS专家厂商人员 (2)工程人员业主工程人员最少人数由业主根据自身的经验予以调整塔板开箱检查1 顾问和监理员管理员和顾问在现场监督安装操作1 监理员3 助手1 监理员管件开箱检查塔板安装并检测其水平度3 助手协助起重机司机吊装塔板1 监理员1 顾问和监理员监理员1 监员一个工作人员在塔顶平台有两个作用:帮助起重机和吊车司机4工人在吸附塔内工作塔盘和上

34、塔板粱的栓接3 助手 负责材料补给1 监理员4工人在吸附塔内工作玻璃纤维绳填冲3 助手 负责材料补给1 监理员6工人在吸附塔内工作上层塔盘密封焊接DP测试(3)监理员1个至2个焊工每人配备1个管道装备工/助手地面工作人员(1)吸附塔上工作人员塔上部分的安装操作工作AXENS专家厂商人员 (2)工程人员业主工程人员最少人数由业主根据自身的经验予以调整AXENS专家厂商人员 (2)工程人员业主工程人员最少人数由业主根据自身的经验予以调整上层塔盘集合管的安装1 顾问和监理员监理员1 监理员3 助手负责供材料补给1 监理员1 顾问和监理员监理员1 监理员1个至2个焊工每人配备2个管道装备工/助手中心管

35、和上层塔盘的验漏(3)(3)上层塔盘完成工作3 助手负责供材料补给1 监理员1 焊工1助手4.1.2 人员和设备下面的设备清单是不详细的,只提供了尽可能的信息,业主及承包商根据自己的经验准备好需要用到的装备和工具。 安全眼镜。 安全帽。 长手套和分子筛防护服。为了尽可能避免皮肤和分子筛的接触。 防尘面具。 在吸附塔内工作时专用的鞋橡胶底鞋。 呼吸面具。避免太多的呼吸软管从吸附塔顶部进入, 这种呼吸面具采用特别的过滤芯而且易于操作的。因此不需使用软管,仅仅需要定期更换滤芯和电池。呼吸面具由业主或者承包商提供。 救生索,安全部门为工作人员提供。4.1.3 人力信息 装分子筛和计划入塔内的人员必须已

36、知晓spx3003 MSDS 委托有资格的安全部门提供所有的安全程序并直接监督。 分子筛湿度和纯度的测量信息。 与工作有关的程序:优先开始的安装和装填,工作队,管理人员, 领班等等。全体内部人员以及分子筛装填人员需要经过特定的培训,使用的相应程序与AXENS提供的建议相一致。4.2 关于设备和场地的详细布置方案在工地上所有的设备(吸附塔已立起)已经布置好并由承包商经过精确测量,通过AXENS的审核。4.2.1地面上的设备布置4.2.1.1多功能设施 石块路面完成。 适合分子筛操作和塔盘安装规格的吊车。特别的起重机可以将1200Kg的重量提升到50米的高度,为了与Catapac设备的典型流速(1

37、5 m3)相匹配,每分钟必须向接收料斗倒一大代分子筛.一大袋分子筛从分子筛贮藏处搬运到接受处的时间应尽可能的短。这样的要求适用于每个大袋:(1) 在临时存放分子筛的防雨棚存储和称重的大袋要优先被装填(2) 从分子筛贮存雨棚吊运吊运到吸附塔卸顶载平台。(3) 利用滚轴确定其在提升期间的位置。(4) 利用顶部的起重机确定袋子在顶部平台的位置。(5) 空料斗。(6) 空袋子要存放在方便的位置,以易于调运。(7) 准备好新的袋子。运用两个吊车(每个吸附塔一辆)在内部更好的调运分子筛袋子,在塔盘安装中需要起重机提升大袋和主要设备。吊装的最重要部件的主要评估特性塔板最大尺寸:高200mm宽1073mm长4

38、330mm 重820kg:梁最大尺寸:高500mm宽100mm长4155mm重1550kg大袋:高1750mm宽和高890mm重1000kg吊装的最重要部件的主要评估特性图2:塔板提升设备 便于带起阀装置的卡车装卸开包区域。板条箱,管箱, 梁箱,分子筛箱等等,由于运输卡车的起阀装置存在可能的局限性,当货物箱不能很好的装卸时,可能需要争用调运内部组件和分子筛的两个吊装中的一个,或者,如果两个吊装一直在工作,增加额外的吊装。 良好的照明设备。方便在夜里工作的起重机操作员。4.2.1.2 分子筛装填涉及的设备 一个分子筛存储的防雨棚查阅适合 4, 5 和 6 (塔板设备防雨棚)分子筛大待存储防雨棚的

39、描述说明书 能覆盖整个区域并能防雨的棚并且屋顶是可以打开的,在突然下雨的状况下屋顶是可以迅速合闭的。 每一边的门或者帘门要防雨并且要足够大,使叉车可以很容易的搬运大袋进出储存区域。 混凝土地面防止产生灰尘。 适当的储存一些可以填装一个床层所需要的大袋分子筛(严禁码垛)。 搬运大袋用的木制托板。 雨棚要有足够的空间,以方便叉车装卸和检查大袋。 空间要得到充分的规划以防止分子筛大袋堆叠。分子筛大袋严禁码垛 应变仪重量指示器(应变仪量程1000Kg1Kg) 一个计量计,用于测量装填完一个床层后剩余的分子筛(量程为:0400Kg,精确到1Kg) 水泥地用于接收大袋,用叉车或者起重机搬运大袋。大袋吊走后

40、木制托架仍留在地面。雨棚的用途 大袋卸载后用于存放和防雨 大袋的拆包。 检查大袋的完整性。 在称重过程中所有的大袋子也要称重,这样可以计算分子筛的含水量。丢弃重量超过1015Kg的袋子 在分子筛装填过程中用叉车搬运大袋再用起重机将大袋提升到分子筛顶部平台上。 在上一床层装填中过剩的分子筛要储存好。 额外的设计,在起重机的吊钩上直接安装一个电子称或者天平。(至少要有一个起重机要拥有这样的设计.并在下一个分子筛装填之前完成.每一个袋子都要称重.称量包括包装在内的1005Kg大袋设备应精确到1Kg. 无论那一个包括包装在内的大袋超过1015Kg都必须被废除 在大袋称重搬运到临时大袋存放处期间,至少有

41、一台叉车搬运大袋,叉车要有良好的性能。图3:大袋装卸 禁止使用插车搬运塔盘4.2.1.3塔盘和梁的安装设备 专用的暂时存储容器垫圈整个内部管子要安装在下一床层. (标记A或者B).纤维绳及其相关设备备用零件和材料,压板、螺钉、螺母、薄垫片、夹子、衬垫。填充工具:耙子、木板、盘子。在存储暂时性必须品的防雨棚内,要有便利的电源(业主或者承包商提供)。 提供内部管子包括软管的检查、泄露实验、潜在清洁的场所. 塔盘设备防雨棚详述 能覆盖整个区域并能防雨的棚.打开屋顶可以提升塔板、梁等,如果下雨,敞开的屋顶可以很容易的快速的关闭并能防雨。 移动门或者门帘以便在两侧进入.在装卸区域最好有完全防雨和足够宽的

42、入口 大功率照明,为了在夜晚检查塔板和工作 混凝土地面,防止产生灰尘 一个指定接受塔板箱的区域。检查后,用移动架或者起重机搬运。 一个铺砌的区域用来卸载管箱.通过完全的十分彻底的检查后,要将管子搬运到指定的储存室内.如果管子在特别之处做特别之用时,应提供必要的清洁。 移动式龙门起重机。在标准长度标准宽度的防雨棚内,从装卸区域升到敞开的屋顶移动式龙门起重机设备可以自由移动。 准备好以下材料:提供仪表风和电源的工作平台。一个方便移动式龙门起重机移动的标准长度标准宽度的防雨棚,适合搬运塔板和梁的电动滑轮设备。图4:塔板准备雨棚内活动桥式起重机对于塔内任何焊接工作要求全部采用钨极惰性气体保护焊钨极惰性气体保护焊除了是特被的机器外,而且用它在吸附塔内顶平台焊接管路.这种焊机也用来焊接角钢圈。(4)钢架应能放一层完整的塔盘,以便正确检查塔板的两面。
