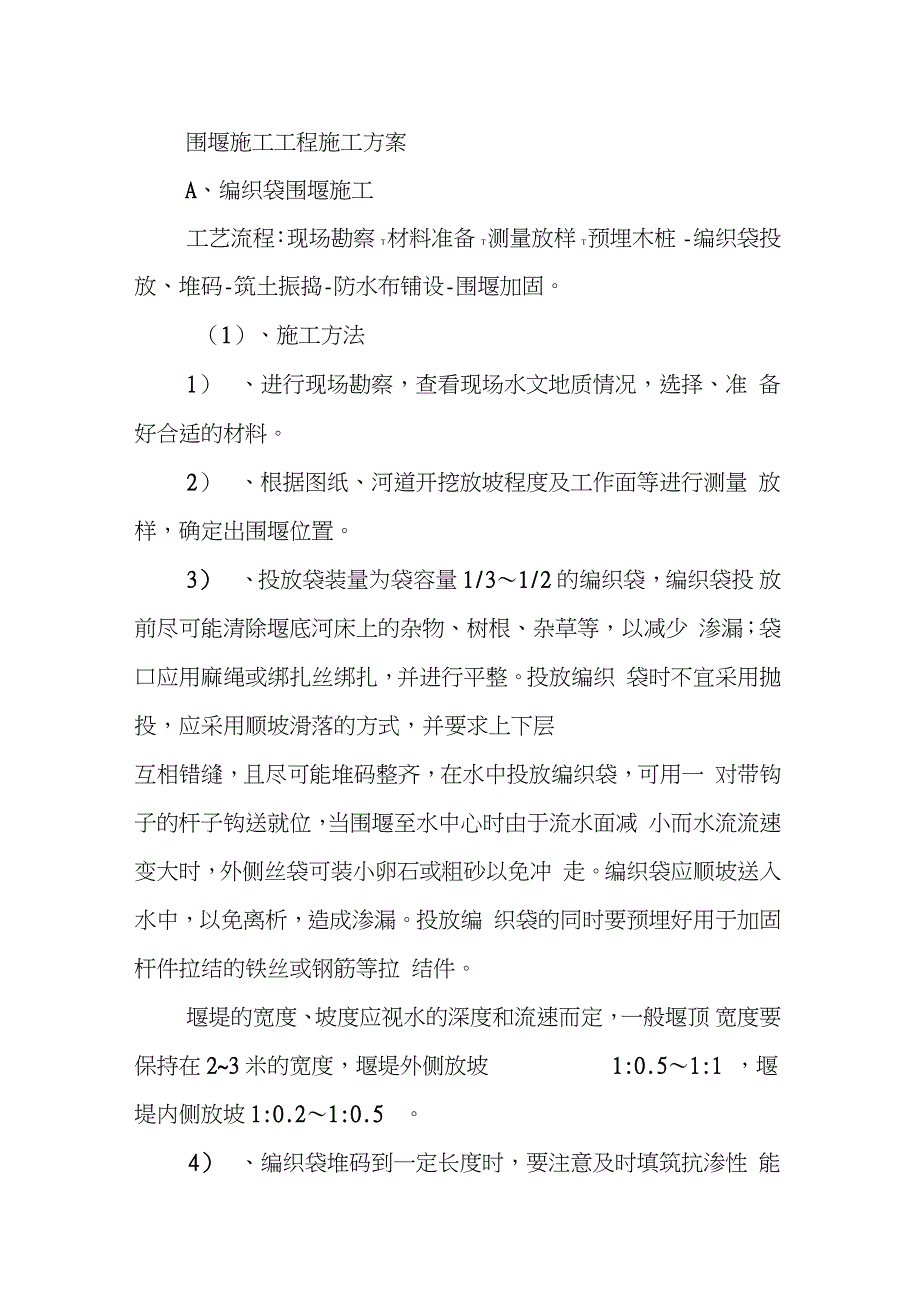

1、围堰施工工程施工方案A、编织袋围堰施工工艺流程:现场勘察t材料准备t测量放样t预埋木桩 -编织袋投放、堆码-筑土振捣-防水布铺设-围堰加固。(1)、施工方法1)、进行现场勘察,查看现场水文地质情况,选择、准 备好合适的材料。2)、根据图纸、河道开挖放坡程度及工作面等进行测量 放样,确定出围堰位置。3)、投放袋装量为袋容量 1/31/2的编织袋,编织袋投 放前尽可能清除堰底河床上的杂物、树根、杂草等,以减少 渗漏;袋口应用麻绳或绑扎丝绑扎,并进行平整。投放编织 袋时不宜采用抛投,应采用顺坡滑落的方式,并要求上下层互相错缝,且尽可能堆码整齐,在水中投放编织袋,可用一 对带钩子的杆子钩送就位,当围堰

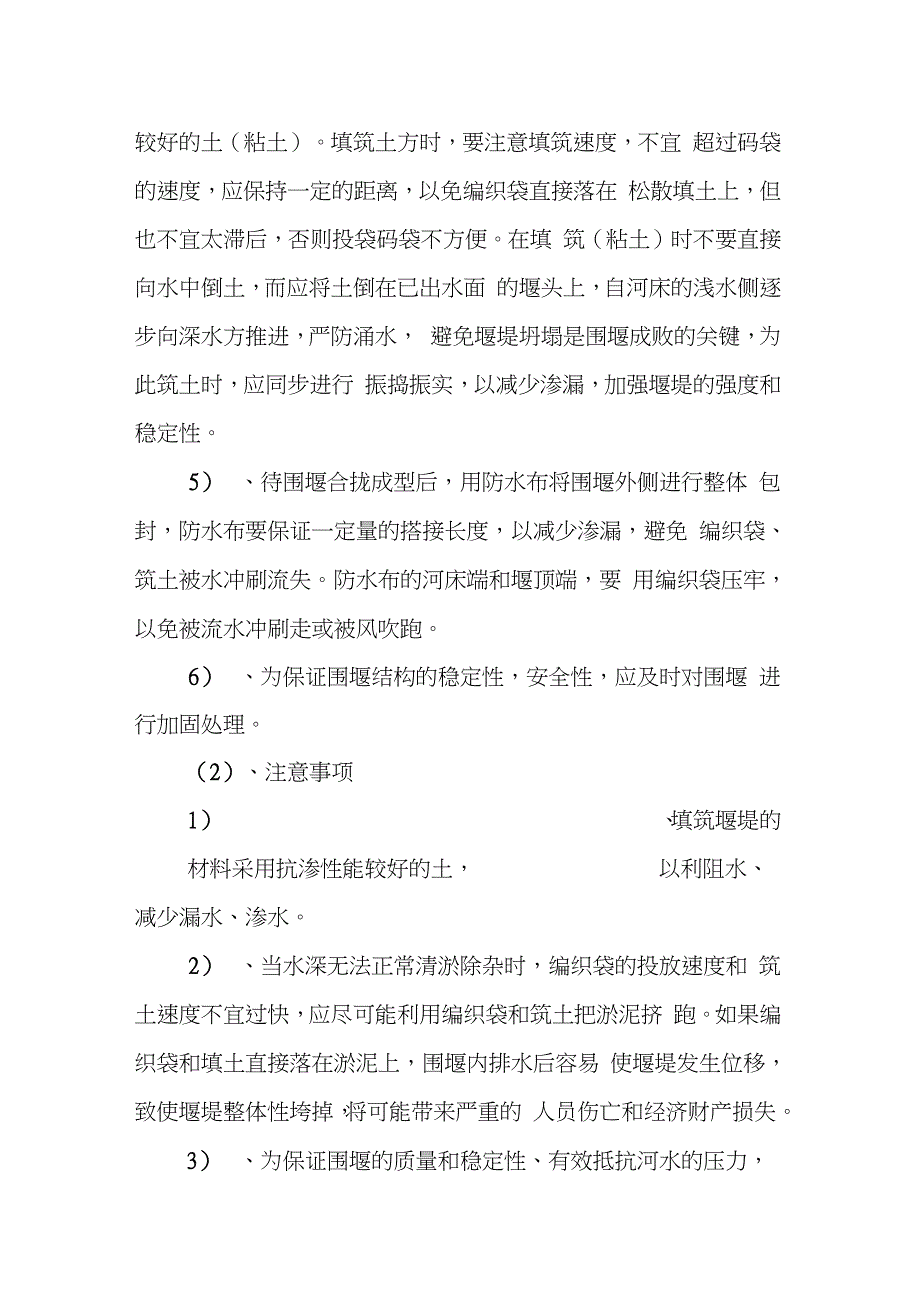

2、至水中心时由于流水面减 小而水流流速变大时,外侧丝袋可装小卵石或粗砂以免冲 走。编织袋应顺坡送入水中,以免离析,造成渗漏。投放编 织袋的同时要预埋好用于加固杆件拉结的铁丝或钢筋等拉 结件。堰堤的宽度、坡度应视水的深度和流速而定,一般堰顶 宽度要保持在23米的宽度,堰堤外侧放坡1:0.51:1 ,堰堤内侧放坡1:0.21:0.5。4)、编织袋堆码到一定长度时,要注意及时填筑抗渗性 能较好的土(粘土)。填筑土方时,要注意填筑速度,不宜 超过码袋的速度,应保持一定的距离,以免编织袋直接落在 松散填土上,但也不宜太滞后,否则投袋码袋不方便。在填 筑(粘土)时不要直接向水中倒土,而应将土倒在已出水面 的
3、堰头上,自河床的浅水侧逐步向深水方推进,严防涌水, 避免堰堤坍塌是围堰成败的关键,为此筑土时,应同步进行 振捣振实,以减少渗漏,加强堰堤的强度和稳定性。5)、待围堰合拢成型后,用防水布将围堰外侧进行整体 包封,防水布要保证一定量的搭接长度,以减少渗漏,避免 编织袋、筑土被水冲刷流失。防水布的河床端和堰顶端,要 用编织袋压牢,以免被流水冲刷走或被风吹跑。6)、为保证围堰结构的稳定性,安全性,应及时对围堰 进行加固处理。(2)、注意事项1)、填筑堰堤的材料采用抗渗性能较好的土,以利阻水、减少漏水、渗水。2)、当水深无法正常清淤除杂时,编织袋的投放速度和 筑土速度不宜过快,应尽可能利用编织袋和筑土把

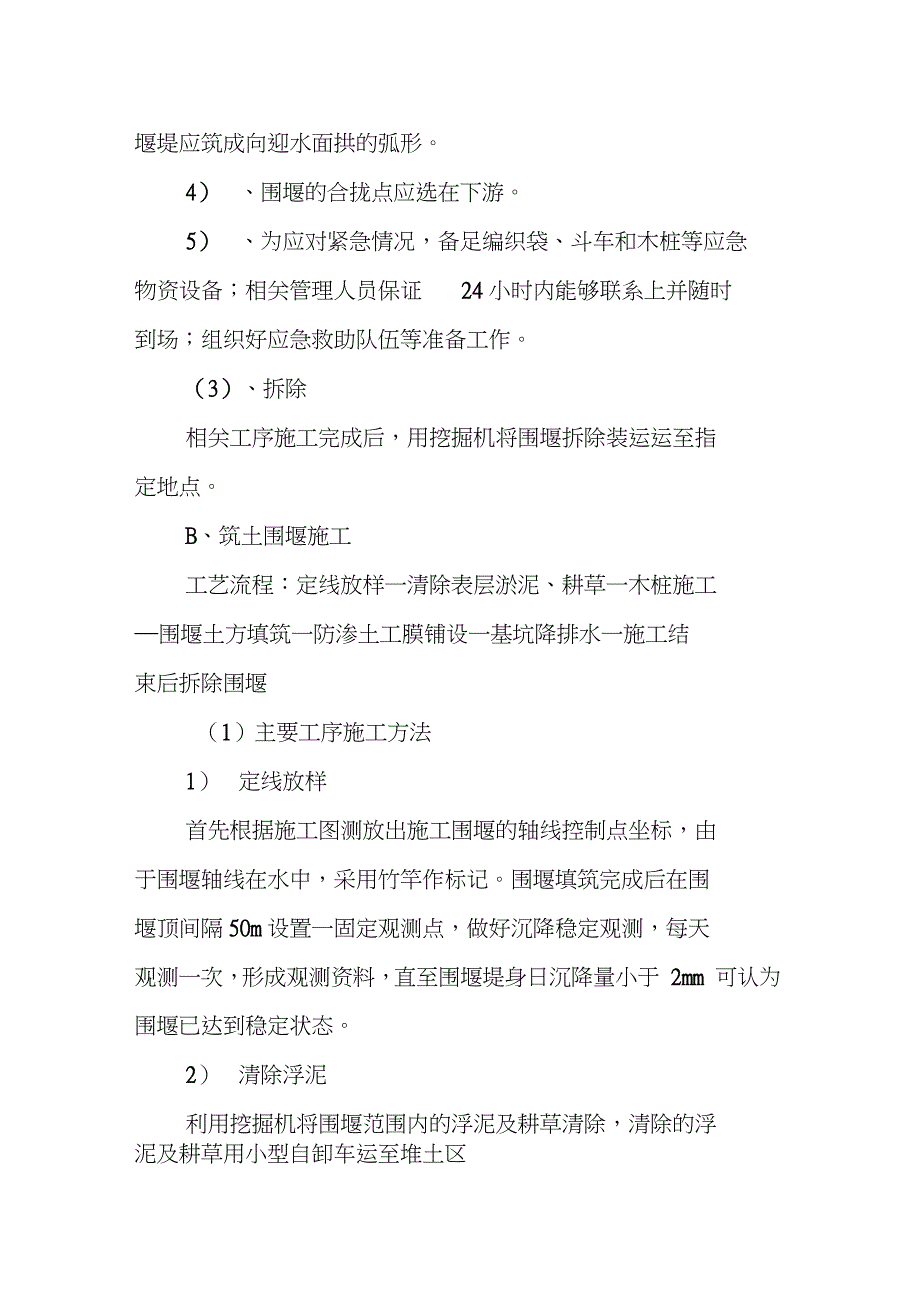

4、淤泥挤 跑。如果编织袋和填土直接落在淤泥上,围堰内排水后容易 使堰堤发生位移,致使堰堤整体性垮掉,将可能带来严重的 人员伤亡和经济财产损失。3)、为保证围堰的质量和稳定性、有效抵抗河水的压力, 堰堤应筑成向迎水面拱的弧形。4)、围堰的合拢点应选在下游。5)、为应对紧急情况,备足编织袋、斗车和木桩等应急物资设备;相关管理人员保证24小时内能够联系上并随时到场;组织好应急救助队伍等准备工作。(3)、拆除相关工序施工完成后,用挖掘机将围堰拆除装运运至指定地点。B、筑土围堰施工工艺流程:定线放样一清除表层淤泥、耕草一木桩施工围堰土方填筑一防渗土工膜铺设一基坑降排水一施工结束后拆除围堰(1)主要工序施工
5、方法1)定线放样首先根据施工图测放出施工围堰的轴线控制点坐标,由于围堰轴线在水中,采用竹竿作标记。围堰填筑完成后在围堰顶间隔50m设置一固定观测点,做好沉降稳定观测,每天观测一次,形成观测资料,直至围堰堤身日沉降量小于 2mm 可认为围堰已达到稳定状态。2)清除浮泥利用挖掘机将围堰范围内的浮泥及耕草清除,清除的浮泥及耕草用小型自卸车运至堆土区3)木桩施工木桩施工采用挖掘机压桩的施工方法。对于施工围堰距 离河岸线较近时采用挖掘机压桩的施工方法。在木桩运至施 工现场以后,利用小型工作船将木桩送至河内施打地点,工 人站在小型工作船上控制木桩,2人扶桩,1人负责控制桩的垂直度、间距、桩顶标高等,然后利
6、用挖泥船或挖掘机的 抓斗将木桩压至+ 2.5m标高。每根桩施工开始时应先轻压或 轻击几下,待确定桩身垂直后,即可转入正常施打。木桩采 用双排结构,排距为2m桩距im木桩长度8m直径15cm, 施工木桩必须深入持力层,直至木桩不继续下沉为止。4)铺设竹排、土工布在木桩施工完毕以后,利用小型工作船,将木桩横向(平 行与河岸线方向)用脚手管连接。在施工前将土工布固定在 竹排上,在上述工作结束后,即可将竹排运至安放地点安放, 安放完毕以后,将竹排固定在小木桩及脚手管上。最后纵向(垂直于河岸线方向)利用 $ 8的圆钢连接连接起来。5)回填土根据测放的围堰轴线进行堤身土的回填,围堰堤身填料为预调区开挖土料
7、土料以粘土为宜,采用1-3a层粘土进行回填,禁止采用清表淤泥。利用挖掘机将粘土回填至围堰 内,填筑到水面以上后进行分层填筑,分层厚度30cm,并整 平压实。堤身顶部利用推土机推平,挖掘机进行边坡整理并 进行压实,保证土体不产生松动。围堰顶部由土方施工机械 来回行驶、压实,压实度不低于80%堤顶预留50cm沉降量。6)防渗土工膜围堰填筑完成后视渗流情况考虑在迎水面铺设防渗土 工膜,铺设土工膜时,在下部压重,使土工膜沿着迎水面顺 滑至河床底,土工膜需延伸至围堰坡底下 12m底部植入土 层以下或采用砂袋反压,保证围堰安全。7)基坑降排水围堰筑好后在围堰内侧开挖排水明沟,排水沟挖深1.52m,顶宽不小于1m,并间隔50m设集水坑,即用泥浆泵 排除围堰内的积水。8)围堰加固及拆除围堰成型后采用挖掘机对坡面进行夯实,现场技术人员随时 观察渗流情况,若渗流水对坡脚位置洗刷造成边坡轻微塌 方,采取施打木桩并用沙袋反压护角,保证边坡稳定,坡面 采用覆盖土工布的方法避免雨水对边坡进行直接冲刷,从而 保证坡面不发生滑移。拆除时水上方和所有开挖土方均采用 挖掘机开挖,土方采用自卸式汽车运至指定的位置。水下围 堰土方采用抓斗式挖泥船、挖掘机、自卸车等配合施工,将 水下土方堆放到指定区域。
