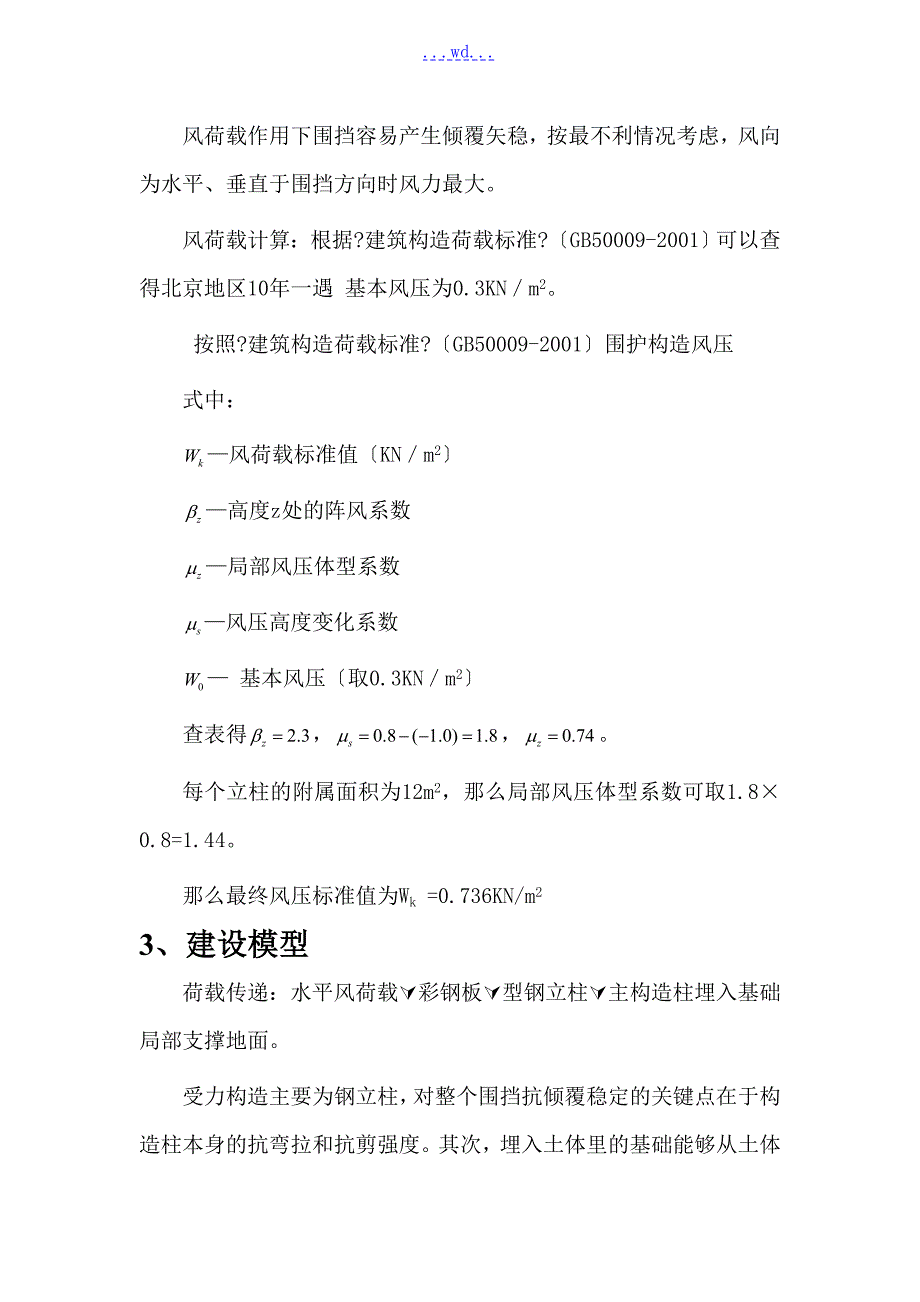

1、wd.目录1、围挡构造形式1 2、荷载计算1 3、建设模型24、稳定性计算31、围挡构造形式围挡采用钢构造立柱,镀锌板厚度为0.6mm,高度4米,下座为80cm长60cm宽80cm深的混凝土基础,围挡每3m设一型钢立柱,主构造柱设置混凝土基础埋入地面,构造形式详见下。围挡构造图2、荷载计算围挡构造自重对围挡抗倾覆是有利荷载,围挡抗倾覆稳定性计算中不予考虑。风荷载作用下围挡容易产生倾覆矢稳,按最不利情况考虑,风向为水平、垂直于围挡方向时风力最大。风荷载计算:根据?建筑构造荷载标准?GB50009-2001可以查得北京地区10年一遇 基本风压为0.3KNm2。 按照?建筑构造荷载标准?GB500

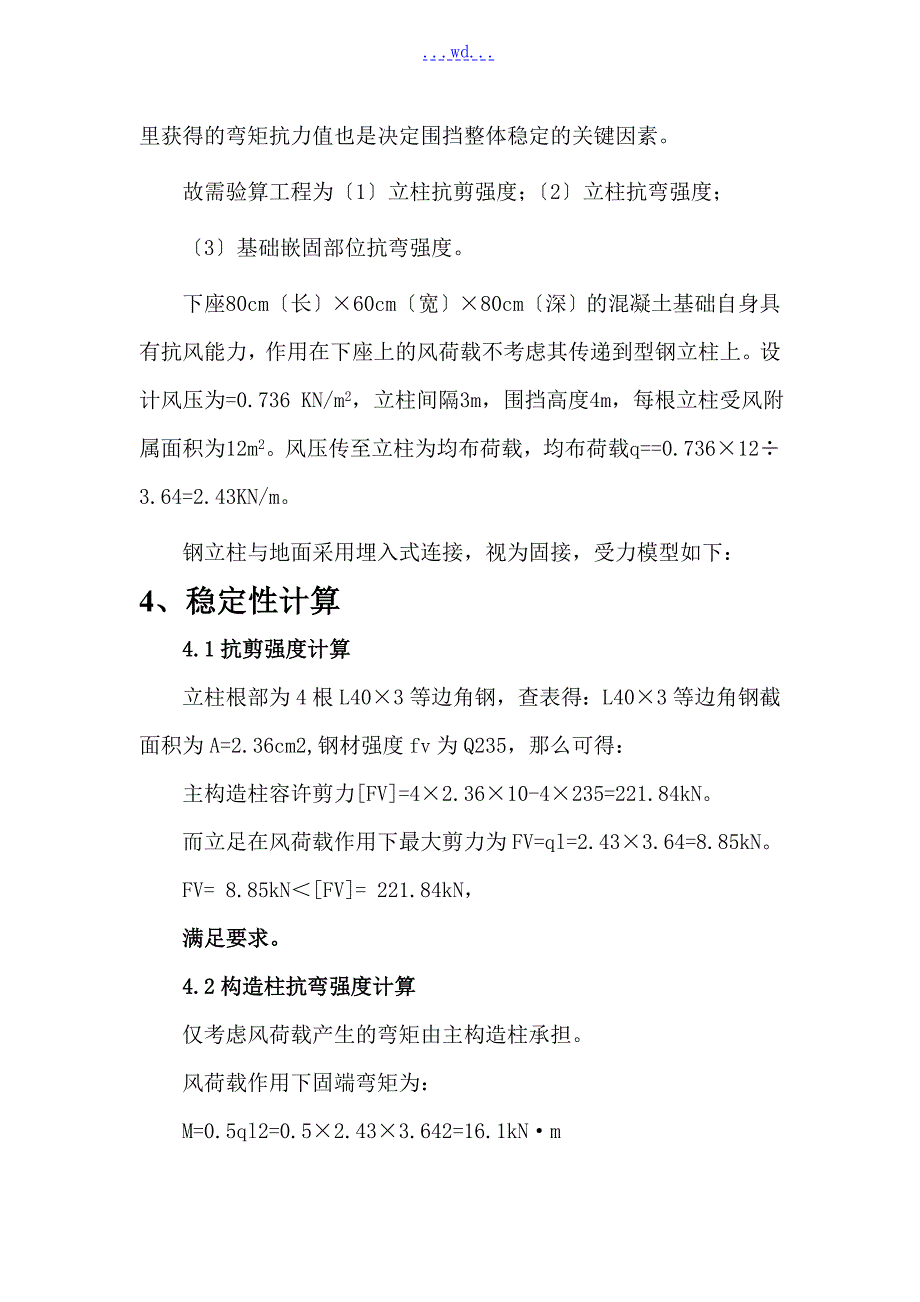

2、09-2001围护构造风压式中:风荷载标准值KNm2高度z处的阵风系数局部风压体型系数风压高度变化系数 基本风压取0.3KNm2查表得,。每个立柱的附属面积为12m2,那么局部风压体型系数可取1.80.8=1.44。那么最终风压标准值为Wk =0.736KN/m23、建设模型荷载传递:水平风荷载彩钢板型钢立柱主构造柱埋入基础局部支撑地面。受力构造主要为钢立柱,对整个围挡抗倾覆稳定的关键点在于构造柱本身的抗弯拉和抗剪强度。其次,埋入土体里的基础能够从土体里获得的弯矩抗力值也是决定围挡整体稳定的关键因素。故需验算工程为1立柱抗剪强度;2立柱抗弯强度;3基础嵌固部位抗弯强度。下座80cm长60cm宽
3、80cm深的混凝土基础自身具有抗风能力,作用在下座上的风荷载不考虑其传递到型钢立柱上。设计风压为=0.736 KN/m2,立柱间隔3m,围挡高度4m,每根立柱受风附属面积为12m2。风压传至立柱为均布荷载,均布荷载q=0.736123.64=2.43KN/m。钢立柱与地面采用埋入式连接,视为固接,受力模型如下:4、稳定性计算4.1抗剪强度计算立柱根部为4根L403等边角钢,查表得:L403等边角钢截面积为A=2.36cm2,钢材强度fv为Q235,那么可得:主构造柱容许剪力FV=42.3610-4235=221.84kN。而立足在风荷载作用下最大剪力为FV=ql=2.433.64=8.85kN
4、FV= 8.85kNFV= 221.84kN,满足要求。4.2构造柱抗弯强度计算仅考虑风荷载产生的弯矩由主构造柱承担。风荷载作用下固端弯矩为:M=0.5ql2=0.52.433.642=16.1kNm钢构造柱所能提供的最大抵抗弯矩为:M=22.3610-42350.5=110.92kNmM=16.1kNmM=110.92kNm满足要求。4.3 嵌固端抵抗弯矩计算被动土压力计算公式:P=Kp r z +2cKp0.5 其中Kp 为被动土压力系数;r 为土重度;z为深度c为土体粘聚力查表得:r=20kN/m3 ;z=0.8m ; c=25 kpa ;Kp =3。那么可算得深度0.8m处的被动土压力为P = 3200.8+22530.5 =134.6KN/m2立柱嵌固端受力简图如下:等效作用点位于z=0.53m处,等效合力F=0.8134.60.62=32.3kNm等效抵抗弯矩M=Fz=32.30.53=17.12kNmM=16.1kNmM=17.12kNm满足要求。
