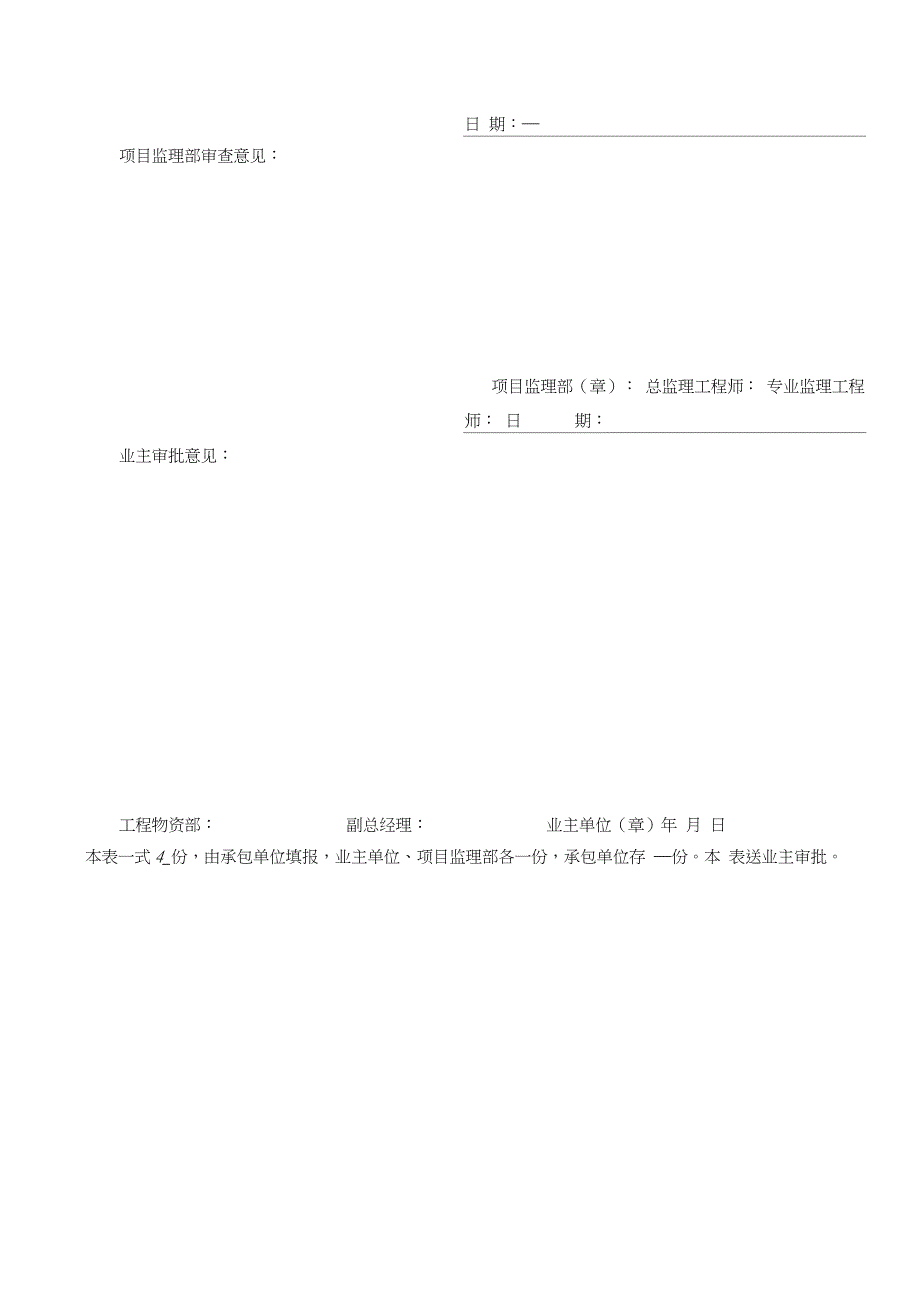

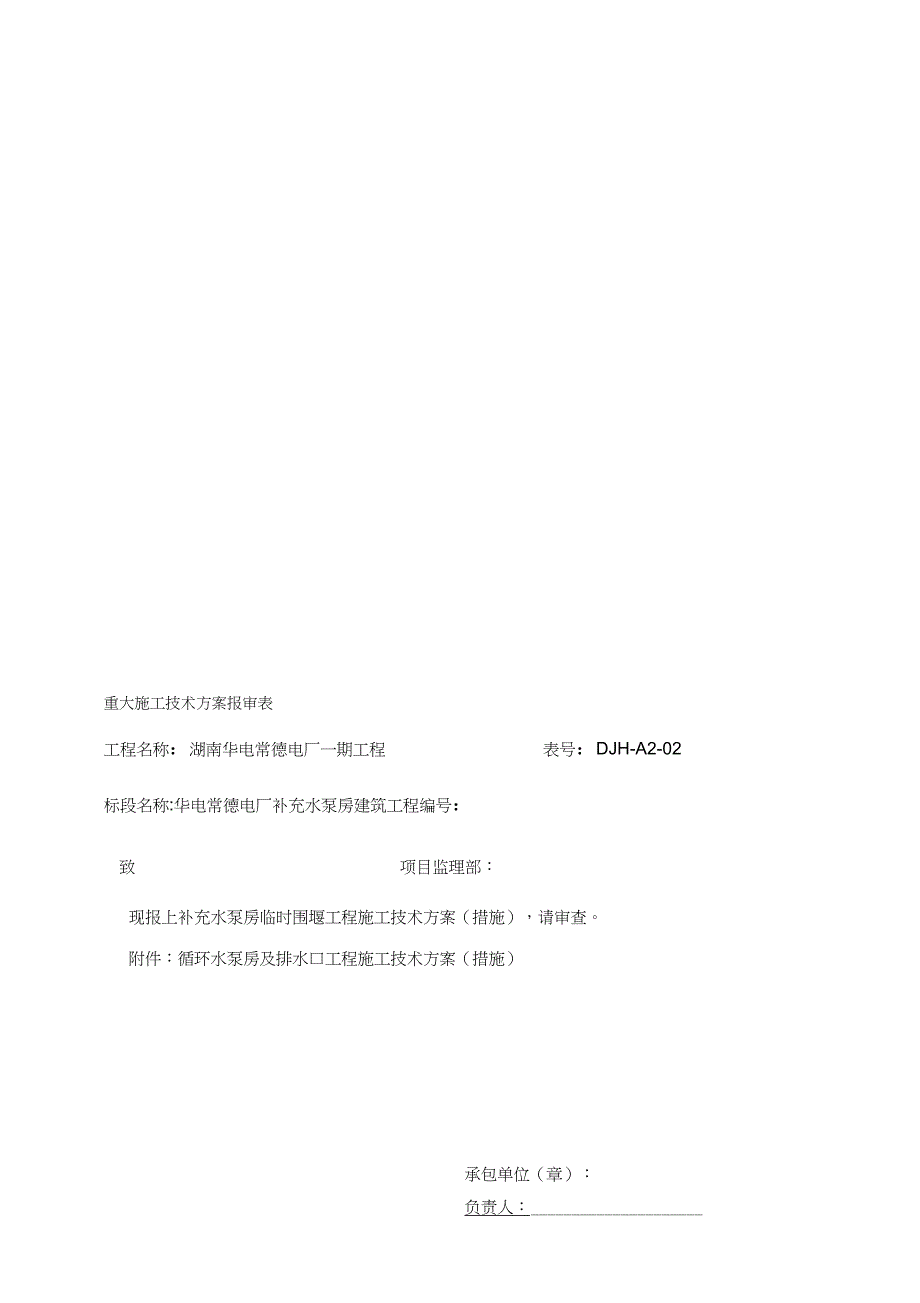

1、重大施工技术方案报审表工程名称：湖南华电常德电厂一期工程表号：DJH-A2-02标段名称:华电常德电厂补充水泵房建筑工程编号：致项目监理部：现报上补充水泵房临时围堰工程施工技术方案（措施），请审查。附件：循环水泵房及排水口工程施工技术方案（措施）承包单位（章）：负责人：日 期：项目监理部审查意见：项目监理部（章）： 总监理工程师： 专业监理工程师： 日期：业主审批意见：工程物资部：副总经理：业主单位（章）年 月 日本表一式4_份，由承包单位填报，业主单位、项目监理部各一份，承包单位存 份。本 表送业主审批。湖南华电常德电厂补水泵房工程围堰修复施工方案批准：年月日审核：年月日编写：年月日施工单位

2、章）年月日第一章工程概况一基本情况二水文资料三导流方案及导流标准四施工现场布置五场内外交通条件六施工供水供电七建筑材料条件第二章围堰修复方案一 土石围堰工程二钻孔与灌浆工程三围堰防渗四钻孔五高喷灌浆施工六 围堰抛石护脚、护面加固七基坑开挖八基坑排水第三章工期计划及保证措施一施工准备二施工作业进度计划三关键路线施工工期四工期保障措施五施工资源管理保障体系第四章施工管理组织机构一施工管理组织机构二管理原则第五章 质量管理目标及质量保证体系质量目标二质量目标管理体系三质量管理保证体系四质量管理职能五质量管理措施第六章安全管理及保证措施一安全管理目标及原则二施工管理组织机构及管理责任三工程质量负责人

3、安全管理职责四安全保证体系五安全管理制度及办法六安全技术措施七补水泵房工程围堰施工重要危险点与危险源八附图第一章、工程概况一、基本情况2007年围堰开始施工，因项目没有核准，于 2008年8月缓建停工，停工期 间围堰遭遇了 6次洪水的冲刷，对围堰造成了严重的破坏，现对围堰进行全面 修复，修复已原围堰设计为基础。补水泵房施工围堰的成败是补水泵房工程顺利实施的关键点。围堰位于沅江 沅水干流凹岸南岸堤外坡、I级阶地，地层沉积韵律呈现二元结构。I级阶地 含水体（分两层：粘性土孔隙水和砂卵石层孔隙水），第二层地水下（砂卵石层孔隙水）赋水地层为砂卵石层，层顶高程 21.35? 27.75m,水位高程在21

4、27m之间，该地下水与河水有直接的水力联系。另外上层粘土层中存在上层滞水。二、水文资料2.1流域自然气象特点华电常德电厂位于湖南省常德市境内，属中亚热带湿润季风气候区，具有气候温和、四季分明、温湿多雨、光热充足的气候特点。沅水流域多年平均 降水量在1360mm/a左右，降水季节一般从4月份起，48月降水最多。暴雨 主要为局部区域性暴雨，尤以中下游出现较多、雨量较大。4月已进入汛期，要求在次年4月汛期来临前完成和泵站砼浇筑至43m高程，待零米上行车安装 好后才具备下闸条件，相应枯水期导流时段为 11月至次年3个月，即在次年4 月以后围堰可过水常德市水文气象条件如下：P=1%0洪水位42.87m

5、P=18洪水位41.09m多年平均水位29.23mP=97潜水位26.24mP=99潜水位26.13m2.2取水口设计洪水常德电厂沅水取水口处实测水文资料较少，本阶段水文计算除利用有关水利水电工程资料、取水河段水文测验与调查资料、取水口下游约 2.23km处的 三合垸报汛站观测资料外，选用取水口上游约 57.59km处的桃源水文站（集水 面积85223km2,设立于1948年）、取水口上游约8.95km处的常德（二）水位 站（设立于1924年10月）、取水口下游约17.26km处的牛鼻滩水位站（设立 于1954年6月）为主要水文参考站。本工程取水河段受洞庭湖顶托影响，水位取决于上游来水量与下游

6、水位两 方面，水位流量关系曲线非单一线。为反映本河段水流的实际情况，本次选 取西洞庭湖牛鼻滩水位站作为下游水位控制站。经统计，牛鼻滩水位站 19542003年累年各月特征值如表 1。月份123456789101112平均水位28.04 28.34 28.32 29.8530.77 -1.06 31.29 30.2529.62 :!9.00 28.71 28.1(最高水位30.68 30.75 32.94 33.6935.78 -8.09 38.61 36.6635.94 15.54 33.02 32.74最低水位26.94 26.92 26.99 27.1228.22 29.31 28.17

7、27.2927.32 :!7.26 26.86 26.75以牛鼻滩水位站水位为参考数，绘制常德 （二）水位站桃源水文站水位流 量关系曲线。再根据常德（二）水位站、取水口河段水位相应资料建立常德（二）水位站取水口断面相关关系，经相关转移和水面线推算，绘制取水口 水位流量关系曲线（流量以桃源水文站为准）。取水口水位流量关系曲线成果 如表2。表2水位流量关系曲线成果表流量（m3/s）10015020025050075010001500水位（m25.7226.1726.4826.7427.4727.9328.2528.75流量（m3/s）20003000335050007500875015000160

8、00水位（m29.1729.930.1431.0332.0832.5934.8835.22流量（m3/s）200002200025000271002820030000水位（m36.6637.3838.4739.2639.6339.922.3取水口施工期洪水根据沅水的季节性变化规律与本工程施工要求，本工程涉河取水建筑物施 工洪水计算时间跨度为10月次年3月、11月次年3月。取水口处施工期 设计洪峰流量，采用桃源水文站 1950年2002年10月次年3月、11月 次年3月同期计算流量（集水面积相差小于 3%），再根据取水口水位流量关 系曲线求得取水口施工洪水成果，如表 3。表3取水口施工期设计洪水

9、成果表时期频率（）最大流量（m3/s）最咼水位（m）10月次年3月51190034.7210966032.9820760032.1511月次年3月5832032.4310670031.6220505031.29三、导流方案及导流标准3.1导流方案根据本工程特点，整个工程施工在枯水期进行，补充水泵房采取大开挖方案 将河堤挖开，穿堤水管延伸接入。其施工要在围堰的保护下进行，次年汛期到 来前，河床段工程项目需施工完成，补充水泵房浇筑至标高32.5以上，进口检修闸门满足下闸条件，围堰在过水期间不影响补充水泵房继续施工。3.2导流时段划分根据施工特点及施工总体布置安排，本工程施工期为11月至次年9月，沅

10、江河流洪水发生较早，4月已进入汛期，河床取水管道施工要求在次年 4月汛 期来临前完成和补充水泵房砼浇筑至标高32.5以上，同时满足下闸条件，相应枯水期导流时段为11月至次年3月，即在次年4月后围堰可进行过水。3.3导流标准围堰标准：补充水泵房围堰按W级水工建筑物设计，11月至次年3月水工洪水标准P=10%对应水位为31.62。四、施工现场布置4.1现场布置 满足施工要求、便于施工管理、因地制宜、有利生产、方便生活。施工布 置采用分散于集中相结合的方式，减小对施工区域周围建筑居民的干扰，同时 确保施工质量、安全、进度等要求。 综合考虑地形、地质条件，场内外交通和供水、供电、材料供应等因素， 根据

11、施工特点进行施工场地规划。 施工总布置符合国家有关安全、放火、卫生、环保等规定。 生产临时布置主要有土料开挖和弃放处理场地；施工水电布置；起重等主要机械布置；混凝土输送系统、各类钢筋、模板、金结埋件加工及堆放场地；机修厂；构件预制场地；仓库及堆料场等。根据施工总进度计划要求、本标段 高峰期施工人数约180人，需要临建建筑面积约5000m2其布置详见施工平 面布置图。五、场内、外交通条件5.1场外交通条件 沅江大堤经过工地现场为东西走向，主要进场道路依靠东西两侧河堤堤 顶。其中东侧距现场200m处有一 3m宽已硬化的村级公路连接外围村庄并与电 厂厂区相连，由于路面狭窄，交通情况不理想，该道路只能

12、作为临时交通路。西侧堤顶道路可直接与207国道相连，堤顶宽约56m堤顶为泥结实路面，稍 作修整可作为材料（原材料及商品混凝土）及设备主要进场道路，但是汛期该 道路可能封闭交通。 施工现场西侧200m处是海利化工厂厂区，从该厂后门经厂区道路可直接 和外界形成便利的交通。进场后项目部与该厂协商，必要时大型设备和大宗材 料进场可直接从该厂区内经过。 进场道路：已有主要进场公路2条，防洪河堤可直到施工现场，只需加宽 平整硬化可作为交通道路使用。根据本工程施工特点以及场内现有交通条件和 地形地质条件，施工道路充分利用已有公路，场内各建筑物之间视现场情况布 置施工便道，为保证施工期主要施工道路不被雨季所影

13、响，对道路两旁设排水沟，制定相应的排水措施。5.2场内交通条件场内道路利用临建布置区域修筑施工便道，利用修筑的堤防便道作为场内道 路进行材料及设备的运输及通行。六、施工供水供电6.1施工供水生活用水采用自来水供水。生产用水拟用抽水泵直接从沅江河堤中抽取至生产用水水池。表4施工供水主要设备材料表序名称规格型号单位数量备用号1水泵5.5kw台22水泵22kw台23供水钢管0 108 X 4米200无缝钢管4供水钢管0 60 X 3.5米500镀锌钢管6.2施工供电本期工程的施工电源由当地供电局提供高压电源的接口引至现场，并在施工现场安装1台500KVA变压器，并连接总配电箱作为施工电源，构成施工用

14、电 的主体网络，分别满足生产临建区、施工生产区和生活临建区的用电需要。工 地施工用电系统采用电缆架空、及电缆穿管埋设相结合的敷设方式，施工用电 应先接至总配电箱，然后从总电箱接至各分配电箱，各施工区域的用电分别从 相应分配电箱接取电源。施工现场设置发电机房，配置一台75kw的柴油发电机组作为停电时的应急电源。七、建筑材料条件 土料本工程所需土料，充分利用泵房开挖土方进行围堰填筑。 块石料本工程所需石料，由60公里外常德石板滩进行采购。 砂卵石料本工程所需砂石料，自行采购。 水泥本工程所用水泥应符合有关设计规定的材料质量标准， 要求附有生产厂家的 出厂合格证及质量证明书，质量必须符合 GB175

15、规范的有关质量标准，材料选 用南方水泥。第二章、围堰修复一、土石围堰工程1.1围堰表面清理在围堰填筑施工以前，将围堰表面的杂物，残渣、垃圾、淤泥、腐殖土及其 它有机物质等进行彻底的清除处理。围堰表面的杂物清理主要采用CAT260反铲挖机进行施工，清理的杂物采用15T自协汽车运至弃渣区域1.2围堰填筑表面杂物清理完成后，利用 CAT260反铲挖机对外坡面进行修整，按照坡面 1:2.5坡比进行修复。围堰内坡面由于遭遇冲刷已全部垮塌，对垮塌的坡面进 行填筑，填筑坡比按1:2.0，填筑分为二部分，第一部分利用块石对水下部分 进行抛填填筑至 28.5m,再进行土料填筑，土料填筑至29.5m,形成灌浆作业

16、平台。1.3围堰填筑技术措施土石围堰填筑施工工艺见图1。图1土石围堰填筑施工工艺框图 围堰外坡面修复前先进行测量放样，标示修坡范围及坡度。坡面预留0.3m 进行人工修整，修整完成后利用挖机反铲进行压实。 内坡石料抛填对抛填区域测量放样，用浮标标示出填筑范围。自卸汽车将 石料运至围堰堆料区域，再利用反铲挖机进行抛填，将石料摆放至底面，石料 抛填采用逐层抛填，厚度不大于1m进行控制，第一层抛填完成后再进行第二 次抛填，抛填至 28.5。 填筑土料由自卸汽车运输上堤后， 进占法卸料，推土机分层铺筑，铺筑层 厚度粘土料控制在0.250.30m，铺料与碾压施工平行作业。原地面不平时从 低处开始回填，不同

17、种类的土分段分层填筑。铺料时尽量平整，避免过多的接缝，做到统一铺土、统一碾压，确保施工质量。若两层同时填筑，则分层互相 交叠衔接，搭接宽度不小于1m推土机铺料行驶方向平行于围堰轴线，采用进占法施工。土料铺至边沿时，在设计连续边外侧各超填30cm余量。粘土料铺料时时刻注意其含水量，含水量较小时，采用洒水湿润法进行调整。采用推土机来回碾压，压实35遍。1.4围堰修复填筑工程量表表5土石方填筑工程量表序号项目名称单位数量备注1围堰土料填筑3 m7956.8详见围堰填筑断面图2围堰内坡石料抛填3 m30059.5详见围堰填筑断面图1.5围堰填筑主要施工设备表6围堰填筑施工主要机械设备配置表序号机械名称

18、型号规格单位数量备注1液压反铲CAT260台22装载机ZL50C台13自卸汽车15T辆64推土机SD160台15手持制动碾BW755台2二、钻孔与灌浆工程鉴于原围堰咼喷防渗墙因遭受多次洪水在淘刷，咼喷防渗墙体强度被减弱,且多处防渗墙体出现了撕裂、塌陷的情况，已不能满足抗渗堵水功能，需要对 整个围堰河床面段做一次整体帷幕补墙。采用推土机对围堰顶部进行平整，平 整至原高喷灌浆平台 29.50m,利用推土机来回碾压，压实35遍。利用 29.5m 进行高喷灌浆。2.1施工布置 施工用风：风以移动式空压机系统供风为主。在围堰区域设置压风站，通 过风管输送到围堰施工工作面。 施工用水：采用专用管线自总布置

19、形成的系统中接至各施工部位。 施工用电：从配电房接入各施工部位。2.2制浆系统采用集中制浆与工作面就近浆液调配相结合的方式，在围堰区域设置制浆 站，集中制浆后通过管道输浆至施工面的方式供浆；采用高速搅拌机制浆，制 备浆液过筛后由灌浆泵通过0 50胶管送至灌浆站供给灌浆用浆液。集中制浆站 1台ZJ-400高速制浆机，1台1m储浆桶和一台BW250/50灌浆泵。对于较远区 域米用移动式灌浆站，利用集中制浆站将浆液输送至移动式制灌浆站，灌浆站 设置1台2*200L双桶搅拌桶。2.3废浆废水处理灌浆制浆产生的废浆、废水通过排水沟引至沉淀池，经沉淀后，废渣清理至 弃料场。三、围堰防渗鉴于原围堰咼喷防渗墙

20、因遭受多次洪水在淘刷，咼喷防渗墙体强度被减弱， 且多处防渗墙体出现了撕裂、塌陷的情况，已不能满足抗渗堵水功能，需要对 整个围堰河床面段做一次整体帷幕补墙。采用推土机对围堰顶部进行平整，平 整至原高喷灌浆平台 29.5m,利用推土机来回碾压，压实35遍。利用 29.5m 进行高喷灌浆。高喷补墙范围河床面段与大堤搭接20m根据原高喷防渗墙轴线上移0.5m作为此次帷幕灌浆轴线布置，根据水毁的情况、地质报告及现场 勘查的情况来看，只对围堰卵石填筑料进行灌浆，堆石料水下填筑高度12m河床层与堆石体搭接3nr。高喷灌浆采用单排孔两序连接成墙方案，孔距1m,孔径90mm钻孔深度为15m/孔。（详见高喷灌浆剖

21、面图）3.1钻孔设备高压喷射灌浆孔钻孔主要采用X-2PC型地质钻机、C50冲击钻孔进行造孔。3.2施工工艺流程高喷灌浆施工工艺流程：场地平整T钻机就位T钻孔T泥浆护臂T台车就位T下喷射管T喷浆、水气同轴喷射T摆动提升T咼喷台车移位T回填封孔。3.3施工准备 对施工场地进行平整，碾实加固，满足台车行走需要。 测量放样：根据原高喷防渗墙轴线上移0.5m作为此次帷幕灌浆轴线布置，由技术人员现场放出具体孔位并明确标识、孔位中心偏差不大于5cm。 水、电、气及制浆系统等布置于施工前完成。四、钻孔孔径：钻孔直径孔径孔径90mm孔距1m先对I序孔进行钻孔，1序孔完 成灌浆48h后才能进行H序孔施工。孔深：堆

22、石料水下填筑高度12m河床层与堆石体搭接3m钻孔深度为15m/ 孔。钻进方法：采用 X-2PC型地质钻机、C50冲击钻配合作业施工钻孔，粘土 心墙土层、堆石体利用C50冲击钻采用冲击钻进套管跟进法进行钻孔，X-2PC 型地质钻对漂石、块石于C50冲击钻不能钻进的钻孔进行造孔。开孔孔位偏差不大于5cm,终孔后孔斜率w 1.5%，终孔后对孔口进行保护。五、高喷灌浆施工 水泥高压喷射浆液采用普通硅酸盐水泥拌制，水泥采用42.5的普通硅酸盐水泥。水泥必须新鲜，受潮、结块及出厂期超过三个月的水泥不得用于工程 中。 水水高压喷射浆液拌和用水符合DL/T5144-2001中混凝土拌和用水要求。 掺合料在水泥

23、浆液中掺入砂、粉煤灰、膨润土和水玻璃等各种掺合料质量符合SL62-94有关规定。5.1高喷灌浆： 高喷台车就位：使液压步履装置使高喷台车的进口装置对准孔口，然后升降液压支腿调整平台车，并进行试喷检查，各管路及机械正常，各参数均达到 要求后方可入喷管。 喷具入孔：卷扬机起吊喷具（导流器、喷管、喷头及浆气胶管）通过孔口对准孔位中心，将喷管及喷头放入孔内直至孔底，当孔深超过15m需分数此入，接头密封处要特别检查，防止漏浆。 制浆：使用ZL400型高速搅拌机制浆，搅拌时间不低于 30S,用比重称或 比重计测量浆液比重，符合要求后，经过滤网对浆液进行过滤后存储在 1m3的 储浆桶中，进行喷灌施工。 喷射

24、提升：先开动泥浆泵供浆，然后开动高压水泵喷射，再开动空压机供 气供气，静喷30S,检查各参数均符合要求后按拟定的参数开始摆动提升，在离设计墙顶高程1.0m时放慢提升速度，达到设计墙顶后静喷 30So 孔口回填：喷射灌浆结束后，关闭高压水及气，继续往孔内送水泥浆液， 直至孔口浆液下降不明显时，结束供浆。 成墙施工：高喷灌浆作业分两序施工，单孔喷射作业连续进行，相邻I、 H序孔的作业时间间隔为1272h。施工时根据现场情况调整同序孔的施工次 序。如施工间隔时间过长，采取提高喷射压力，降低提升速度等措施处理，确保I、H序墙体的可靠搭接5.2特殊情况处理 在喷射过程中，因故中断，中断时间超过 30分钟

25、准确记录中断位置， 复喷时，将喷管下入中断处以下 50cm复喷搭接；如喷管下不到位，扫空直至 搭接部位以下至少50cm 若孔隙率较大，孔口返浆溶度偏低，减慢提升速度或进行静喷，直至正常 位置。孔口没有返浆， 则采用从孔口注泥浆。 钻孔遇到飘石和块石，详细记录，高喷喷射时降低提升速度和静喷等措施， 以保证灌浆质量。5.3质量检查及验收 高喷墙体质量检查一般在成墙14天后采取开挖检查及钻孔方法检测，本 标段最好的检查方法为开挖检测，止水效果达到及合格验收。 防渗工程完成后，将施工记录、各项检查检测资料和施工报告报监理人，申请验收。对于验收中提出的问题，按监理人批准的方法处理直至通过验收。5.4围

26、堰防渗工程量表表7防渗工程量表序号项目名称单位数量备注1高喷灌浆m3150河床面围堰轴线长度 170米，河堤面没边搭接20米，围堰堆石体平均高度 12米， 灌浆升入河床面3米，灌浆深度为15米/孔2钻孔m31505.5围堰防渗主要施工设备表8主要施工设备序号设备名称型号规格台（套）数功率（KW）1冲击锤钻C502202地质钻机XY-2PC1243履步试钻机KR80314储浆桶1用15灌浆泵BW250/502226灌浆泵BW150/301207双层搅拌桶600L2128高喷台车GP-1111309高压水泵302B-75-50150六、围堰抛石护脚、护面加固6.1围堰块石护脚所承建的围堰位于沅水干

27、流凹岸、下游水位低、水流流速大、水力坡度大， 围堰过水需遭受巨大的水冲压力，为保证围堰主体安全，防止围堰在过水过程 中围堰堆石体发生垮塌，如发生内坡垮塌，对以后的清理工作带来难度，同时 也保证灌浆防渗体不被损坏撕裂。上游围堰转角处及下游围堰转角处是最为当 冲的部位（裹头处），从历年洪水过境观察，裹头处水流坡度大，产生水流回 转漩涡。针对防冲重点区域进行抛石保护。（详见抛石区域图附后） 外坡29.5以下需要进行抛石护脚护面，外坡抛投块石直径最小厚度不小于30cnr。抛石厚度为1m 抛投石料要求石质坚硬，遇水不易破碎或水解，饱和状态下的抗压强度强 度不低于50MPa. 不允许使用薄片、条状、尖角等

28、形状的石料，分化石，泥岩等不宜用作抛投石料 抛投石料的粒径、重量应符合施工要求，一般采用粒径150mm500mm石料抛投，单块重量为2070kg。抛石护脚为围堰堆石棱体裹头处（即上游围 堰相接横向围堰位拐角处当冲部位），抛石厚度为1.5m范围内，抛投石料粒径应为300mm500mm注意石料级配。 抛投石料从上游向下游进行抛填，从围堰底部向堰身进行依次抛填。 对石料抛投区域进行划分，根据划分区域抛投石料，每次投抛资料交监理审核。6.2围堰过水加高及防冲加固考虑围堰过水对围堰的冲刷及破坏，围堰顶面咼程加至32.5m,堰顶宽度4.0m,内外坡 29.5mV32.50m采用C15现浇混凝土护坡，厚度1

29、5cm,沥 青砂分缝，缝距15m20m缝宽2cm如汛期提前临前，围堰采用袋装粘土子 堰进行加高，加高高度为1.5m，保障主汛期来临前补水泵房施工。 为度汛围堰 心墙土保护完整在过水前对围堰堰体进行土工布铺设，并用袋装土进行压撑。另考虑本围堰为过水围堰，在围堰需过水时将子堰扒除缺口，对基坑进行预充 水。6.3围堰护岩工程量表9护岩工程量表序号项目名称单位工程量备注1围堰裹头抛石3m3503.5详见抛石区域图及工程量断面图2粘土心墙加咼3 m3060围堰轴线170米，底宽8米，面宽 4 米， 29.5mV32.50m粘土心墙加高3袋装土子堰3 m318.7围堰轴线170米，袋装土高1.5米、底宽1

30、5米、面宽1米。4C15砼护坡3 m446.25内外坡面 29.5mV32.50m采用C15砼护坡厚度15cm5土工布铺设2 m680围堰堰顶 32.50 土工布铺 设，长度170米，宽度4米6.4护堰工程主要施工设备表10主要施工设备序号机械名称型号规格单位数量备注1液压反铲CAT260台22装载机ZL50C台13自卸汽车15T辆64推土机SD160台15手持制动碾BW755台26抛石驳船400T台17胶轮车台6七、基坑开挖（基坑施工专项方案另行上报）土方开挖之前先做好坡顶的截、排水系统，28m高程以上可采用铲运机直接 铲运土料运至围堰或指定堆放地点，铲运机开行路线应布置回旋路线。28m高

31、程以下采用反铲挖掘机从上往下分层开挖，开挖层高3m左右，装上自卸汽车，经围堰内侧环形出渣道路运往弃土场。严禁自下而上或倒悬的开挖方法。土质边坡开挖，采用反铲挖掘机进行削坡，并留有1020cm保护层，保护层用人工进行修整，至满足施工图纸要求的坡度和平整度。并且把岸坡、坡积 物和滑坡体按施工图纸要求进行清理。根据施工现场地下渗流、地形、地貌和地质条件布置临时排水系统，开挖层 水平面向外侧做成一定的坡度以利排水，避免边坡坡脚范围形成积水，保证边 坡的稳定。边坡开挖完后，对边坡易风化崩解的土层和砂卵石层，开挖后应及 时按设计要求进行喷射混凝土支护。由于地质情况较差，局部边坡在开挖过程中可能产生流沙、管

32、涌、蠕动、甚 至崩塌的现象，开挖时必须有专人值守，发现异常情况应及时处理，初步处理 办法通常是采用木桩护脚、喷锚支护，即在坡脚打入一排4m6m长木桩，间距0.5 m，并在木桩顶码砂包护脚，然后再适当削坡降压，打入23m长土钉锚杆, 挂上钢筋网进行喷锚支护。基坑开挖至设计建基面30m处即停止施工以防扰动建基面持力层，立即报请 监理组织业主、设计、地质各方面人员联合验槽，采用触探仪或其他设备检验 地基承载力是否合符设计要求。检验合格后用人工开挖30c m厚至建基面，清理整平后立即用C10垫层混凝土覆盖。八、基坑排水基坑排水分为基坑初期排水和经常性排水。初期排水主要指上下游围堰合龙 后形成的大基坑明

33、排水，经常性排水主要指下部基坑开挖及本体混凝土施工时 基坑内所需经常性抽水。初期排水量约6万m3在基坑四周高喷灌浆施工完成 后,选定4台扬程为32m的离心泵安置于围堰上抽取围堰内侧积水向外侧河床 排放，排水能力为200m3小时。经常性排水根据现场实际积水量和基坑渗水量 而定。因地制宜在泵房底板外侧设置1m*1m勺集水井，采用高扬程离心水泵将 积水抽往围堰外侧河床中。第三章工期计划及保证措施一、施工准备施工设备及劳动力的进场，材料的供应准备，编制施工方案和施工技术措施， 组织施工人员进行技术交底与技术培训；进行临时施工道路、生产设施的施工（临建设施），现场测量控制网的建立与地形地的复测。工程开工

34、前，根据施工设计图纸和有关设计文件， 结合现场实际情况，编制 总体施工方案和开工后即将施工项目的施工技术措施，并按合同文件要求，报 监理工程师审批。做好对施工人员的技术交底工作，确保工程开工后，施工作 业按计划有序地进行。二、施工作业进度计划本工程拟定开工日期为2013年10月25日，完工日期为2014年1月5日, 总工期70日历天。具体开工日期以开工令为准，并相应调整。 施工准备工作2013年10月25日2013年11月10日，完成所有临时设施的建设。 施工围堰填筑、平整2013年10月25日2013年11月5日，完成围堰平整、具备灌浆施工条件。 灌浆止水、围堰加固2013年11月5日201

35、4年12月15日，完成灌浆止水。 基坑开挖2013年12月15日2013年12月30日，完成基坑开挖。 基坑支护及验收2013年12月30日2014年1月5日，完成基坑支护验收，具备主体建筑物底板砼浇筑。（横道图附后）三、关键路线施工工期根据施工总进度安排，本合同工程关键线路为：工程开工及临建搭设T围堰施工填筑平整、一灌浆止水、围堰加固T基坑开挖支护T围堰验收。四、工期保障措施为确保按时完成工程的施工任务，我们将在工程施工过程中米取以下保证进 度措施：1）落实总体施工进度控制的人员，具体任务和工作责任；建立总体施工进 度控制的组织系统。2）根据工程总进度控制要求，确定进度目标，建立控制目标体系

36、3）确定总体施工进度控制工作制度，如检查时间、方法、协调会议时间、 参加人员等。4）对影响进度的因素进行统计、分析和预测。5）施工过程中，对现场进行技术分析加快施工进度。严格按月计划、周计 划安排生产调度。必要时需排出日工作计划。6）在资金方面先确保现场施工进度正常进行。7）施工时必须严格按照控制节点的要求控制施工进度。8）在施工管理过程中及时编制月度进度计划和旬、周施工计划，以确保工 程的进展能按总进度计划进行。如某一时期达不到总进度计划要求时，必须在 短时期内，采取加大人力、机械设备的投入等有效措施把滞后的工作抢回来。9）加强关键线路上的各个施工环节的管理，以确保关键线路上的每一道工 序

37、按时完成。10）在施工管理过程中，采取 P3工程管理软件，根据工程的不断进展，分 析出每一时段的关键线路，以便正确地控制每一时段影响工期的关键部位及工 序。11）加强施工组织管理，合理安排各工序的劳动力和机械设备的配置。由于 本工程受汛期控制，汛期来临之前零米以下混凝土和大堤恢复必须完成，必须 尽量增加围堰、止水灌浆、基坑开挖、混凝土施工等人员和机械设备的投入， 合理布置工作面，尽量安排平行施工。各流水工序时间上衔接紧凑，空间上合 理安排分段、分部位、分桩号流水。现场安排三班倒作业，保证人休机不休。12）加强材料管理，按施工进度要求做好材料采购、供应计划，确保各种施 工材料能按计划进入施工现场

38、以保证施工按计划顺利进行。13）做好安全、质量管理，每一道工序均要按其相应的工艺流程和要求进行 施工，防止安全、质量事故而导致工期延误。14）施工前做好机械、设备的维护、保养工作，确保施工期间机械、设备能 正常运行。15）加强现场管理，施工技术员、质检员要时常到现场一线，对施工中出现 的问题及时进行解决，对一时解决不了的问题要做好记录，及时找相关人员或 部门给予解决，以免影响施工进度。16）加强施工图和设计更改通知单等资料的管理， 确保现场施工人员及项目 部各有关人员能及时得到最新版本的施工图以及最近的设计更改文件等。17）加强同设计及建设单位联系，对施工中出现的重大技术问题或因甲方的 需要

39、而发生更改或因设计不周而无法顺利施工的问题，应及时会同设计、建设 等相关部门及早解决。18）各分部工程开工前必须完成单位工程的施工方案和措施并报送监理人审批。五、施工资源管理保障体系 建立健全施工安全保证体系，采取有效的安全保障措施，组织好现场安全施工，搞好文明施工，创造一个安全、文明、有序的施工环境。 在进度实施过程中抓住关键项目， 加大人力、物力投入，特别是高峰期的 投入，确保主要工序和关键线路按期完工，同时兼顾其他项目。 加强人员和设备管理，提高设备利用率和劳动生产率。 充分利用网络管理技术，对施工所需材料、配件进行网络查询和采购，对 物资存储进行科学管理，保证正常的物资采购和供应，尽量

40、减少因材料、配件 的短缺原因造成施工延误。 对工程款项进行科学管理，用好、用活资金。华电常德电厂循环水泵房工程围堰施工进度计划横道图序号工程项目2013 年2014 年10月11月12月1月2月3月4月下上中下上中下上中下上中下上中下上中下1施工准备（临建）2围堰填筑3围堰灌浆4基坑开挖5基坑支付6围堰加高加固注明：待围堰图纸交付后完成水泵房建主体筑施工计划编制第四章施工管理组织机构一、施工管理组织机构本工程将实行项目法施工，我公司将组建项目管理机构，本着“抓科学管理，建优质工程，创公司信誉”的指导方针，严格执行规程规范、合同文件，将本工程力创优良工程。项目施工管理机构图二、管理原则公司本着精

41、干、高效、专家化的原则，按照工程项目施工法的要 求，结合本工程的特点，成立工程项目经理部、实行项目经理负责制, 由项目经理负责组织和管理本工程实施。 本项目经理部将严格遵循合 同条款，按照国际管理模式的要求，在计划编制、组织机构、施工设 备、劳动力安排、质量监控和资金使用等方面通过科学管理、精心组 织、周密安排、采取有力措施来确保工程质量和工程总工期的实施。2.1项目管理机构职责 项目经理代表公司全权处理现场施工及有关一切事宜。制定本工程质量目标，并代表项目经理部就工程质量对本公司总经理（法人）负责。对 职工进行“创优质”活动及全面质量管理教育、组织职工开展劳动竞 赛活动。抓好施工进度计划的制

42、订、实施及督促。贯彻及执行国家和 地方制定的保证工程质量的规章制度，并负有组织、督促责任。正确处理进度和质量的关系，对由于单纯抢工期而造成的质量事故负有直接领导责任。严格执行质量奖惩制度、保证质检人员能独立 行使职权。对施工生产过程提供保证工程质量所必须的基本条件负 责。申请及组织项目工程开工、竣工验收、结算，对不合格工程负直 接领导责任。 总工总工负责人全面负责工程施工技术管理，推广新技术、新工艺， 主持项目工程的施工组织设计及质量控制，进行技术交底及质量交 底，保证工程施工按期优质完成任务，及时收集工程项目有关技术资 料、质量资料、建立工程技术档案。监督检查协调各部门的质量职责执行情况。负
