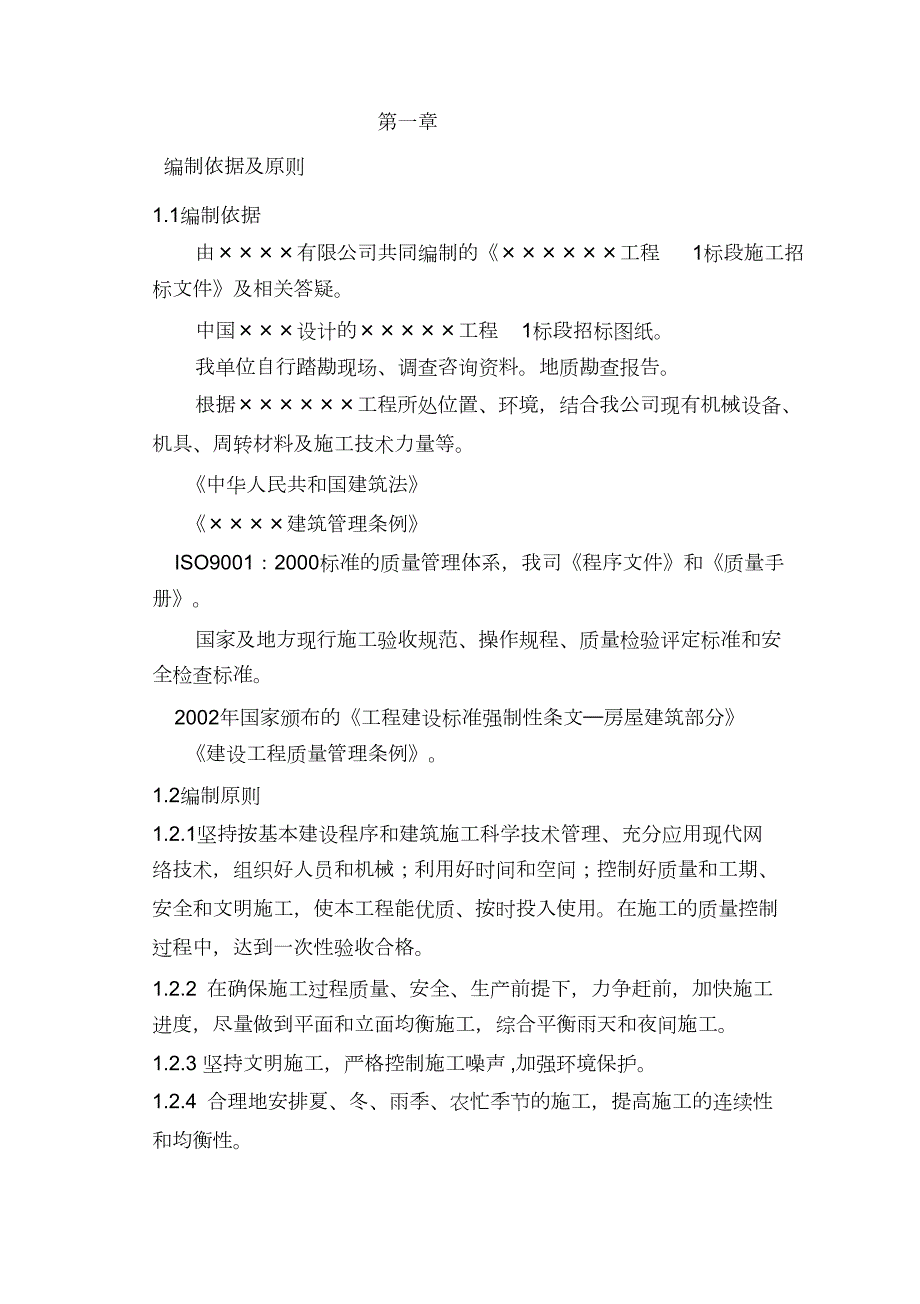

1、 第一章编制依据及原则1.1编制依据由有限公司共同编制的工程 1标段施工招标文件及相关答疑。中国设计的工程 1标段招标图纸。我单位自行踏勘现场、调查咨询资料。地质勘查报告。根据工程所处位置、环境,结合我公司现有机械设备、机具、周转材料及施工技术力量等。中华人民共和国建筑法建筑管理条例ISO9001:2000标准的质量管理体系,我司程序文件和质量手册。国家及地方现行施工验收规范、操作规程、质量检验评定标准和安全检查标准。2002年国家颁布的工程建设标准强制性条文房屋建筑部分建设工程质量管理条例。1.2编制原则1.2.1坚持按基本建设程序和建筑施工科学技术管理、充分应用现代网络技术,组织好人员和机

2、械;利用好时间和空间;控制好质量和工期、安全和文明施工,使本工程能优质、按时投入使用。在施工的质量控制过程中,达到一次性验收合格。1.2.2 在确保施工过程质量、安全、生产前提下,力争赶前,加快施工进度,尽量做到平面和立面均衡施工,综合平衡雨天和夜间施工。1.2.3 坚持文明施工,严格控制施工噪声 ,加强环境保护。1.2.4 合理地安排夏、冬、雨季、农忙季节的施工,提高施工的连续性和均衡性。 1.2.5 搞好结构与建筑、土建与水电、各工种和施工班组之间的密切配合。1.2.6 忠于设计、精心施工、相互配合、统一指挥、工期履约、保证使用、日夜奋战、质量创优。第十一章工程概况及特点2.1工程概述2.

3、1.1工程综述2.1.1.1 地形地貌:本区山脉之间,地势起伏小,为宽缓的丘陵。地形高程多在 280320m之间,地形相对高差一般小于 40m,地形坡角多在 3度18度之间,为构造剥蚀浅丘地貌类型。区内最大高程 352.4m,位于某电机厂北西侧的木鱼堡丘顶;最低高程 281.2m,位于某电机厂东北侧的低洼地带。整个片区最大相对高差 71.2m。某河自西南向东北斜穿过设计区域,在河流两侧形成低缓的浅“谷地貌。V”形河2.1.1.2水文条件根据地下水赋存条件、水力特征等,区内地下水主要为基岩裂隙水。含水层主要为侏罗系中统上沙溪庙组砂岩地层,以及侏罗系中统下沙溪庙组、侏罗系中统新田沟组、中下统自流井

4、组、下统珍珠冲组的砂岩地层。该类地下水的含水层为一套以泥岩夹砂岩、薄层灰岩,或砂岩与泥岩不等厚互层的河、湖相沉积岩。砂岩中的裂隙是地下水储存、运移的主要通道,泥岩相对隔水,地下水除裸露区外,补给条件一般较差,含水量较低,具就近补给,就近排泄的特点,天然露头泉流量一般小于升/秒。0.1该地区缺水比较严重,区内水系主要为某河及其支流,这些河流向东北方向汇入嘉陵江一级支流梁滩河,最终向北汇入嘉陵江。某河多年3平均流量约 1.5m /s,某镇处 50年一遇洪水位为 281.14m,20年一遇洪 水位为 280.69m,常年水位线为 279.65m。因周边倾倒垃圾以及农户饲养鸭子,某河目前污染严重。梁滩

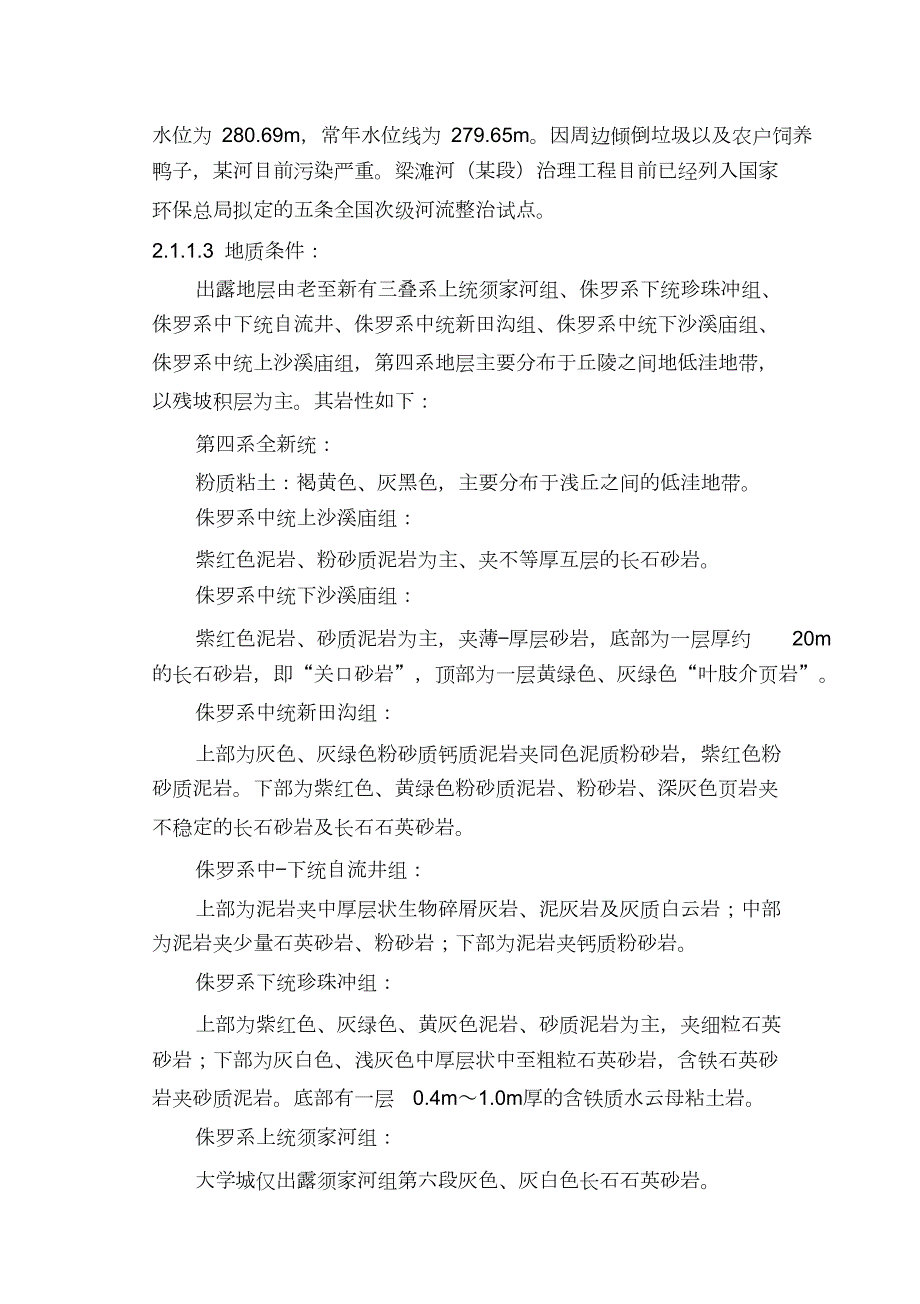

5、河(某段)治理工程目前已经列入国家环保总局拟定的五条全国次级河流整治试点。2.1.1.3 地质条件:出露地层由老至新有三叠系上统须家河组、侏罗系下统珍珠冲组、侏罗系中下统自流井、侏罗系中统新田沟组、侏罗系中统下沙溪庙组、侏罗系中统上沙溪庙组,第四系地层主要分布于丘陵之间地低洼地带,以残坡积层为主。其岩性如下:第四系全新统:粉质粘土:褐黄色、灰黑色,主要分布于浅丘之间的低洼地带。侏罗系中统上沙溪庙组:紫红色泥岩、粉砂质泥岩为主、夹不等厚互层的长石砂岩。侏罗系中统下沙溪庙组:紫红色泥岩、砂质泥岩为主,夹薄厚层砂岩,底部为一层厚约 20m的长石砂岩,即“关口砂岩”,顶部为一层黄绿色、灰绿色“叶肢介页

6、岩”。侏罗系中统新田沟组:上部为灰色、灰绿色粉砂质钙质泥岩夹同色泥质粉砂岩,紫红色粉砂质泥岩。下部为紫红色、黄绿色粉砂质泥岩、粉砂岩、深灰色页岩夹不稳定的长石砂岩及长石石英砂岩。侏罗系中下统自流井组:上部为泥岩夹中厚层状生物碎屑灰岩、泥灰岩及灰质白云岩;中部为泥岩夹少量石英砂岩、粉砂岩;下部为泥岩夹钙质粉砂岩。侏罗系下统珍珠冲组:上部为紫红色、灰绿色、黄灰色泥岩、砂质泥岩为主,夹细粒石英砂岩;下部为灰白色、浅灰色中厚层状中至粗粒石英砂岩,含铁石英砂岩夹砂质泥岩。底部有一层 0.4m1.0m厚的含铁质水云母粘土岩。侏罗系上统须家河组:大学城仅出露须家河组第六段灰色、灰白色长石石英砂岩。 该区域以

7、侏罗系中统上沙溪庙组泥岩、砂岩分布最广,该类地层覆盖了大学城大部分地区。仅在大学城西侧边缘地带有其它基岩地层出露。2.1.2、设计项目概况编号名称规格单位数量备注5846.3ABC厂区管道土石方M3m5厂区围墙厂区道路同原有围墙290.94主干道 7m、次干道4m2459.4m24DEFGHI厂区给水PE100、PE200DN300-DN10003880020800307801969012300800030780166403940027300m285总图排水m526.6网格絮凝沉淀池V形滤池座座座座座批批1111211臭氧接触池活性炭滤池清水池JKL供配电设备及电缆其他管道、管件2.2工程概况

8、工程 1标段包括以下项目:2.2.1 厂区管道土石方、围墙、厂区道路。2.2.1.1厂区管道土石方:需开挖沟槽土石方 2615.54立方米,回填 1771.41立方米,土石方外弃 1459.4立方米。2.2.1.2厂区围墙:厂区围墙长度 290.94m,做法同原有围墙。 2.2.1.3厂区道路厂区主干道 宽度 7.0m,转弯半径 6m;厂区次主干道 宽度4m,转弯半径 6m。厂区道路路床碾压 2691.29m2,碎石找平 2575.36m2,沥青混凝土铺筑 2459.44m2,安砌路缘石 678.9m。2.2.2.V型滤池V型滤池建筑面积 784.94平方米,地上高度 8.35米。地下高度 2

9、6米。平面尺寸为 30780mm19690mm,池壁采用钢筋砼墙。2.2.3活性炭滤池活性炭滤池建筑面积 603.27平方米,地上高度 6米,地下深度 6.15米,池壁采用钢筋砼墙,平面尺寸为 30780mm16640mm。2.2.4活性炭滤池(一期)加盖活性炭滤池(一期)加盖工程建筑面积 236.35平方米,总高度 4.9米,平面尺寸为 26580mm22870mm,内墙采用乳胶漆墙面,外墙采用 5050米黄色外墙面砖。2.3工程特点2.3.1 建筑的重要性及影响本工程的质量、进度、现场文明、安全管理都将产生巨大的社会影响,也是承建单位表现企业信誉、综合实力等方面的舞台。我公司将倍加珍惜这

10、次机会,派出坚实的项目班子,以雄厚的技术力量、丰富的施工经验、先进的施工手段、超前的管理意识完成此项工程,让业主体验到精品工程的高品质使用价值。2.3.2本工程施工特点主要表现在以下几方面2.3.2.1、本工程为群体工程,由多个单体构筑物及建筑物组成,并包括厂区内的道路工程、围墙、人行道、绿化工程等。工程体量大,投入大,工程质量要求较高。2.3.2.2、工程涵盖内容多,工程项目繁多,工序复杂。且本工程招标范围仅为土建及普通水电工程,施工中须与水专业设备安装、高低压配电 设备安装单位进行交叉施工。因此,本工程交叉配合工作量大。在施工时根据具体情况,合理安排施工计划,以保证本工程按期完工。2.3.

11、2.3、本工程建、构筑物基础多采用人工挖孔桩、独立柱基,工作量大,且挖孔桩需每桩进行动测试验合格后方可进入下道工序,占用有效工期较长。2.3.2.4、本工程池体结构较多,其防水抗渗要求较高,除采取砼自防水外,还应按设计要求做好建筑防水处理。同时,各池体结构须进行关水试验合格后方可进行面层装饰施工。池体结构的施工是本工程控制质量、工期目标的关键之一。第十二章施工总体目标3.1质量目标质量目标:按现行规定本工程的各分部工程一次验收合格。项目部严格按国家现行施工验收规范施工,严格按现行国家标准检评各分部分项工程,确保本工程一次性交验达到合格标准。3.2工期目标工期目标:根据招标文件的要求,我公司的工

12、期控制为6个月。在保证质量、安全、文明施工的前提下,根据我司的施工管理能力、技术水平和拟投入的机械设备、物资、劳动力等状况,采取必要的施工技术和安全技术措施,确保整个工程控制在 6个月内全面竣工交验。3.3安全管理目标安全目标:杜绝死亡、重伤事故和重大设备、交通及火灾事故,轻伤频率控制在 12以内。对施工人员在施工前进行安全入场教育,和分工种、分阶段进行安全施工交底、安全技术教育,在施工中要随时注意安全,专职安全员严格行使其职责,使施工现场不留安全隐患,严格按强制性标准( JGJ5999)的规定执行。3.4文明施工目标 文明施工目标:力争建成文明施工现场,争创重庆市文明施工工地。认真执行建设部

13、建筑工程施工现场管理规定、重庆市建筑工地文明施工标准、城市区域环境噪声标准及国家有关卫生的标准、规范,争取在施工过程中,噪声定时控制不超标。灰尘、污水不乱流,施工现场管理有序、整洁、文明。3.5服务目标3.5.1、重合同,守信誉,尊重业主,服从监理,积极配合业主、监理和设计单位的工作,接受业主,监理对工程质量安全的监督。3.5.2、为业主提供一流的服务,确保用户满意。3.5.3、严格执行建筑工程质量管理条例中有关工程质量保修的规定,积极进行工程回访,让用户满意、放心。3.6科技进步目标科技进步目标:努力应用新技术,使本工程成为科技创优的示范工程。为确保工程质量、降低成本、缩短工期、减轻劳动强度

14、提高效率,在本工程施工过程中发挥我司的优势,充分利用我司成功的 QC成果技术,并积极采用新技术、新工艺、新材料、新设备和现代化管理技术,全面推行电算技术及计算机辅助管理,严格按 ISO9001:2000质量体系管理模式进行项目法管理,做到人无我有,人有我强。第四章施工部署4.1指导方针本工程施工质量、施工进度乃至场容场貌,对业主、承建人都具有重要的现实意义,因此,若我公司有幸中标,我公司将对本工程的施工指导方针如下:4.1.1、我公司将本工程列为 2010年度的重点工程,由公司优秀的项目经理担任本工程的项目经理。4.1.2 、我公司将对业主履行“以科学管理创时代精品是企业永恒的主题,以优质服

15、务让顾客满意是我们庄严承诺”的质量方针。 4.1.3 、以科学、求实、严格的施工管理,敢为人先的创业精神和热忱周到的配合服务赢得业主的信任。我公司全体员工深信:“今天的质量和服务,就是明天的市场”。4.2管理模式及机构设置4.2.1、项目施工组织系统我公司施工管理将委派具有同类型工程施工管理经验的优秀项目经理以及较熟悉本工程临近地区状况的管理人员组成工程项目经理部。项目经理部在公司总部领导下充分发挥企业的整体优势,按照“总部服务控制、项目授权管理、专业施工保障、社会协力合作”的公司项目管理模式,ISO9001:2000标准模式建立的质量保证体系来运作,形成以全面质量管理为中心环节,以专业管理和

16、计算机管理相结合的科学化管理体制,高效地组装和优化企业及社会生产要素,以此实现我公司的质量方针和质量目标,履行对业主的承诺。项目经理部按照公司颁布的项目管理手册、质量保证手册、CI工作手册、项目技术管理手册、项目质量管理手册、项目安全管理手册、项目成本管理手册执行。项目组织管理体系图见下页。4.2.2、施工组织结构的建立我公司针对此工程严格实行项目管理办法施工,新组建一个由公司副总经理亲自挂帅的工程指挥小组,由公司优秀的项目经理组建的项目经理部来负责此工程的具体施工管理。同时向业主承诺:针对此工程项目,我公司推选的项目班子一律持证上岗、押证施工。实行项目经理责任制,项目经理将对质量、工期、安全

17、成本及文明施工全面负责。各施工管理职能部门在项目经理部的直接指导下做到有计划的组织施工,确保工程质量、工期、安全等方面达到目标要求。附:施工组织机构表4.2.3、岗位职责 序 岗位岗位职责号 名称、项目经理有权对进入项目施工班组的选择,以及管理人员的选择,施工班组的确认作出决定权。、项目经理负责组织每周生产议会的召开,对现场的材料、设备、劳动力等平衡调度以及组织协调工作。、项目经理对本工程的质量、进度、成本、安全、文明施工、环境保护全权责任,每周组织一次全面检查,发现问题及时下达整改指令,限期落实到位,将隐患及时排除防范于未然。项目经理1、为使本工程在组织管理措施得以顺利贯彻,以及以项目经理

18、为核心的统一指挥功能得到正常发挥。本工程由公司授予项目经理特别的人事权,项目经理将按照以经济手段为纽带,以行政手段为监督制约的原则,强化项目部各类人员的组织管理,确保项目部的各类人员在组织行为方面,上岗尽职方面,分工合作方面,保证质量方面,进度目标方面,组织管理方面得以落实到位。、全面贯彻执行国家质量方针,按照国家和地方现行规范、规程、标准严格把好质量关。项目技术负责人、对该工程的质量、安全负全面的技术责任,组织各专业责任工程师完善各自的分项工程施工工艺设计,使工程质量在施工工艺上有可靠的科学保证。2、负责本工程施工前的技术准备工作的组织,以及施工过程的检查、检验、试验工作的组织,确保施工过程

19、中的质量始终处于受控状态中。、负责本工程的工程质量策划工作,以及技术核定审签工作。在项目总工程师的领导下,解决施工技术问题,负责编制施工方案、措施,办理技术核定单,施工图翻样,编制加工计划,收集整理技术资料,执行技术复核、负责新技术、新工艺推广应用,参与分项工程验收。经办各种配合比的申报,负责各种原材料、砼、砂浆等试件的制作检验,技术协调部3 配合比的调整,检查监督现场各种配合比的实施,作好试件统计台帐。负责轴线网、水准控制点的测设,检查监督工长的抄平放线质量,办理测量交工资料。根据工程进度(工程施工控制网络计划)要求组织施工生产,确保安工程全文明施工,负责生产平衡调度(包括劳动力、物资等资源

20、作好施工管理大事日志,审核施工任务书,参加月度经济活动分析。根据工程进度(工456部程施工控制网络计划)要求编制下达季、月、旬(日)生产计划,编制上报月度施工产值报表,建立施工生产各项统计台帐。材料的采购、运输、保管及使用管理,建立材料消耗台帐、负责周转材料的进出场、维修及保管,监督现场合理使用,编制经营性材料的计划,参加月度经济活动分析。负责各种机械的进出场、维修及使用管理,现场临时用水、用电线路的架设、维修及使用管理,作好月度水、电、燃料消耗记录,参加月度经济活动分析。物资部质量安全部工程质量检验与监督,核定分项工程质量等级,编制质量报表、台帐,参与方案编制,提出提高工程质量、保证安全

21、施工的办法、措施,监督执行质量规划、计划,作好安全生产及防火宣传教育。监督合同的实施,按合同规定作好工程预(结)算工作。负责工程成本核算,资金收取、支付,确保该工程资金使用,按时报出各类报表,及时了结财务结算。根据项目生产需要,编制劳动力需用计划,负责劳动力的调配及管理编制劳资报表,建立劳工台帐,核定班组的工资分配。商务部78行政后勤、保卫、人事、工会小组等工作。部4.3施工区域划分及施工顺序4.3.1、施工区域划分综合考虑施工现场内场地情况和各单项工程的结构形式及工作内 容,本工程共计划分为四个施工片区进行施工,见下表:序号区域名称包括建(构)筑物1、活性炭滤池 (一期)加盖工程、2、臭氧接

22、触池1第一片区1、网格絮凝沉淀池 2、斜管沉淀池 3、V型滤池2第二片区34第三片区第四片区1、活性炭滤池 2、清水池厂区管道、围墙、道路4.3.2、主要施工顺序本工程施工顺序如下:施工准备分区水池土石方施工分区建筑物基础施工分区水池基础施工分区建筑物主体施工分区建筑物装饰施工分区水池主体施工分区水池其它施工土建配合设备安装环境、道路施工 4.4主要施工方案的选择和机具4.4.1、土石方施工各种池体结构土石方采用机械开挖和人工开挖结合的方式施工。道路工程土石方均采用挖掘机开挖,人工辅助,松软石方采取机械开挖与人工凿打方法,坚硬石方采用人工爆破加人工凿打机械挖运。池体回填采用机械与人工相结合的方

23、法施工。道路回填采用机械回填。压实方式为机械碾压与机械夯实相结合。密实度达到设计要求。4.4.2、各类构、建筑物的基础施工人工挖孔桩桩孔施工采用跳挖方法,(即间孔开挖)土层用人工开挖,岩石层采用风镐开挖,承台土石方采用人工开挖。其余基础形式土石方开挖方式同挖孔桩。挖孔桩护壁钢筋砼现场支模用自拌砼浇筑。其余基础采用原槽浇筑与支模浇筑结合的方法施工。基础模板用组合钢模板,砼浇注采用搅拌站集中搅拌泵送入模。钢筋现场加工制作就位绑扎成型。4.4.3、构筑物(水池结构)施工根据设计要求采取垫层。池底板。池墙身的顺序施工。底板侧模采用钢模,池壁采用 10mm厚复合大模板, 对拉杆采用12止水型对拉杆。模板

24、支撑系统采用 48钢管架。钢筋现场制作绑扎,水平及竖向粗钢筋 25采用直螺纹连接,直径在 1625间采用双面搭接焊, 16采用绑扎搭接。砼由现场集中搅拌泵送入模。底板要求一次性连续浇注,底板与墙身的水平施工缝留设在底板上 500mm处。施工缝处设置止水条。4.4.4、建筑物施工采取先柱 .后梁板的程序组织施工。框架结构主体结构柱、梁采用组合钢模,板底模板采用竹胶板制作,固定及支撑系统采用 48钢管。钢筋现场制作绑扎成型。框架柱竖向主筋采用电渣压力焊对焊接头,水平粗钢筋优先采用闪光对焊,25采用直螺纹连接,直径在 1625间采用双面搭接焊, 16采用绑扎搭接。砼采用现场集中搅拌泵送入模。10mm

25、厚覆膜填充墙及砌体工程采取由下而上逐层砌筑。每层砌至梁板底时预留一线砖位置,七天以后再逐层用砖斜砌塞紧填实。4.4.5、垂直及水平运输方案本工程建筑材料全部通过汽车运输至施工现场。砼水平运输采用泵送。现场设置一个集中搅拌站,设 L500型搅拌机两台,电动输送泵一台。综合楼设置一台 QTZ40型塔机(臂长 40米)。其余建筑物垂直运输为搭设跑梯人工运输。除砼外其余材料大部运输至片区内指定堆场,部分由人工转运。4.4.6、砼、砂浆机的选择三个片区各设一台 L350型搅拌机,综合楼设两台 L250砂浆搅拌机。各自负责本片区的零星砼及所有砂浆的拌制。4.4.7、脚手架体系主体结构模板支撑系统采用满堂红

26、钢管脚手架体系。外脚手架 .外防护架均采用 48钢管架。满挂合格密目绿色安全网。砌筑内架及内装饰架采用工具式里脚手架。第五章施工准备 为了优质快速建设好该工程,应认真做好以下各方面的准备工作,确保实现计划目标。施工准备工作采用两手抓,一是在项目技术主管主持下,技术内业 ,施工工长,质检员等认真熟悉图纸,设计说明,准备设计图纸会审和设计技术交底。编制分项工程施工方案和关键工序作业指导书,编制设备、周材、材料、半成品的供应和加工计划,绘制现场临时设施及临水临电设计图纸。二是由项目经理带领工长进行临时设施的搭建,进行工程定位放线布桩、完善“三通一平”工作,为工程开工创造必备条件。5.1技术准备序号工

27、作内容时间执行部门或执行人技术负责人、公司技术处、总工办、施工员、现场内业阅图,会审提案单准备。1入场后 10天设计交底收到后 15技术负责人,公司总工23编制施工组织设计天审批公司技术处,技术负责人施工组织设计交底 审批后立即实施永久控制基准点设入场后 3天置456项目部项目部、技术内业技术负责人、试验室施工放线准备原材料检验,配合比试配开工前开工后前 3天 78规范及资料准备编制材料半成品成品采购计划开工前项目部项目部开工前5.2组织准备序号 工作内容时间执行部门或执行人1宣传工作接中标通知书 公司经理后2345组建项目部组织机构建立、健全各项规章制度落实各施工班组进场前 5天开工前 3天

28、开工前 2天随工程进度公司经理项目部项目部组织大型机械设备进场及准备其他小型机械公司设备处、项目部67周转材料进场随工程进度按合同要求项目部施工许可证等有关手续的办理项目部、公司第六章施工总进度计划按照招标文件要求,工程总工期为 6个月。6.1组织施工平行和流水作业6.1.1、组织施工平行作业本工程划分四个区域同时进行平行作业,组织四套作业队伍分别负责一个片区。6.1.2、组织施工流水作业各片区内组织流水,各相邻作业区域之间不进行流水作业。这样可 以合理的利用机械,组织好人力资源,确保工程有序进行。6.2施工总体计划控制图表本工程总工期为 6个月。详细的施工总体计划详重庆市西部供水工程某片区二

29、期供水工程 1标段施工进度横道图见附图。第七章施工总平面布置根据本工程的地理位置、周边环境以及现场勘察资料,本着实现标准化文明施工、节约的原则,对该工程施工道路、给排水、临时设施布置作综合部署。见“施工总平面布置图”。7.1施工道路施工道路路线走向即为设计厂区道路路线,场内形成环形通道,道路宽度同设计宽度,高程按设计高程控制,土石方开挖路基经碾压密实后,路面用碎石作简单硬化处理,局部地基软弱处用毛石或者条石处理,道路两侧排水沟贯通,硬化层均用机械碾压密实。见施工总平面部置图:7.2施工供电现场各施工机械用电负荷详机械设备计划表,施工用电总量为:塔吊30KW30KW14KW134KW砼搅拌机砂浆

30、机其它设备电动机具总功效电焊机总容量P总P动+P照P1=208 KWP2=88KVAP动(1+K2)(K1P1/cos+k2P2)K1=0.6 K2=0.6 COS =0.65生活照明用电按总用电量的 5%考虑。P照P动*5%P动=1.06(0.6208/0.65)+0.688=259.5KW P照259.5*0.0513KWP总259.5+13272.5KW现场临时用电采用 TN-S系统(三相五线制 ),根据施工机具设备容量计算,总用电量 273KW,从建设单位提供的电源引入现场临时配电房中。配电线路采用三级配电二级保护,即总配电箱经分配电箱(二级配电箱)到开关箱,分三层次逐级配送电力:二级

31、保护即在总配电箱、开关箱内设置漏电保护器。厂区现场设配电间一间,安装主配电柜一台,变压器至主配电柜由90mm2电缆接入。现场按设备布置配置二级配电箱三个,三级配电箱 20个,主要设备单独供电。主配电箱至二级箱采用电缆供电,二级箱后根据现场实际情况采用电缆或架空线路供电。取水井站单独设置二级配电箱一个,直接介入原井站电源,三级箱两个供应施工用电。7.2.1、根据施工现场临时用电设计的规定,须由电气工程师对施工现场临时用电进行设计。7.2.2、本工程施工临时用电系统采用 380/220伏三相五线制 (TN-S系统 ),以保证安全用电。7.2.3、在临时发配电房处设一组接地电阻小于 4欧姆的发电机保

32、护接地装置,专用接零保护线和发电机、配电柜外壳接地应与发电机保护接地连接在一起。在配电线路的中间处和末端处做重复接地,接地电阻欧姆。107.2.4、配电房低压配电柜分个回路 (P1-P3)控制施工现场各用电设备。P1回路供 1片区用电。导线采用五芯 50mm2铜芯电缆。P2回路供二片区用电。导线采用五芯 50mm2铜芯电缆。P3回路供搅拌站、模板、钢筋加工场用电。导线采用五芯50mm2铜芯电缆。7.2.5、三片区用电在临近片区二级箱就近接入。7.2.6、现场自备一台 75KW发电机以备停电时保证砼连续浇注之需。 7.3施工用水及排污7.3.1工地临时供水计算:主要为砼拌制、养护、调制砂浆、砌筑

33、工程、装修工程用水。本工程用水按日用量最大的砼拌制计算:施工用水量: q1=K1*QI*N1*K2/(8*3600.t)式中: q1=施工用水量K1=未预计的施工用水系数, 取 1.2K2=用水不均衡系数,取 1.5Q1=日工作量, 按日浇注 400m3考虑。N1=砼施工用水单位量,按 1000L/m3t=每天工作班数,取 t=2则: q1=(1.2*400*1000L/M3*1.5*)/(8*3600*2)=12.5L/S现场生活用水:因临时生活区不在工地,故暂时取 0.5L/S施工用水总量: Q=12.5+0.513L/S施工用水管径: D=4Q/(1000*v)则:【 4*13/(100

34、0*3.14*0.5)】0.036。主管选用 50管,支管选用 25管。3为保证施工用水,在搅拌站处建 15 蓄水池一座。7.3.2现场排污37.3.2.1、厂区在搅拌站处设 10 沉沙池一座,用以沉淀砼污水。每台搅拌机处设小型沉沙池一座,所有污水均须经沉淀后才可排放。7.3.2.2、取水井站因地处同心水库,污水不能排入水库,故该处排水须3作特殊安排。在原井站平台上设 5 沉沙池一座,用以存放生产污水,经沉淀后的污水用排污泵抽排至岸上沉淀池。岸上设两座自渗式沉淀池,用以积存排污泵所排污水,污水自渗排放。两座池轮换使用以便清渣。若因地质因素不能设立此池,则通过设立 110塑料排污管道往外排自业主

35、指定位置。若距离过长则每 50米增加一座积水井和一台水泵。总之,生产废水不能排入水库中。 生产区沿各片区周边设置排水沟(排水沟平均断面尺寸250300),道路排水沟沿路边设置,并间隔一定距离设沉砂井。所有污水经沉砂井沉淀后再排入业主指定的下水道。厂区道路入口处设置汽车冲洗站,所有出去车辆轮胎必须冲洗才能上路。该段 15米路面用 20砼硬化处理。冲洗站口设钢格栓集水沟,砖3砌 5 沉沙井,污水经沉淀后排入业主指定地点。7.4生产生活临时设施临时设施一览表:序号1面积m28用途门卫位置需要时间开工至完工现场入口详施工总平面布置23456789搅拌站 (一座)4016015010080土石方后至完工

36、图钢筋加工场地(两座)详施工总平面布置土石方后至完工土石方后至完工土石方后至完工开工至完工图详施工总平面布置水泥库房木工棚图详施工总平面布置图村办公室租赁200m2办公、监理、会议详施工总平面布置图材料库房职工生活临设总配电间60开工至完工详施工总平面布置图60015开工至完工详施工总平面布置图开工至完工 办公、住宿、材料库详施工总平面布置图10开工至完工7.5现场场容管理措施7.5.1、设置专职管理负责人员一人,经常对平面规划和场容管理的贯彻执行情况进行监督和检查,每周检查、评比一次,对执行情况好的进行表彰,对违章严重者给予批评或经济制裁。7.5.2、入场材料必须按平面布置图所规定的位置堆放

37、场内的建筑垃圾及时清除并外运出场。场内始终保持砂石成堆,块材成方,周材模板堆码整齐,钢材分类上架挂牌的良好场容面貌。7.5.3、易潮物品经防潮处理后架空堆放,并设置防护棚遮盖。7.5.4、现场埋设的水准点,轴线控制点应有醒目的标志和保护措施。第八章施工测量8.1土石方及构筑物测量8.1.1、施工前的测量为了保证按图施工、保证工程施工质量和施工的顺利进行,在施工准备阶段必须与监理工程师一起对导线网、水准网、横断面、结构物地面线等进行详细的施工测量工作。项目部专门成立三人测量小组,配备全站仪一台、电子经纬仪 2台,水准仪 2台。8.1.1.1、导线点的校核8.1.1.1.1、对坐标控制点之间进行

38、相互校核。8.1.1.1.1.1、目的:是为了判断控制点坐标成果的可靠性。8.1.1.1.1.2、方法:用全站仪对施工作业段内第一个导线点测得其坐标资料,计算偏差值成果,如果符合规范要求便可以作为坐标控制点使用,同时将成果报送监理。8.1.1.1.2、水准点的校核;8.1.1.1.2.1、目的:是为了判断水准点高程成果的可靠性。 8.1.1.1.2.1、方法:用精密水准仪对作业段内第一个水准点进行高程复测,得到各个点的偏差值,如果符合规范要求便可以作为高程控制点使用,同时将成果报送监理。8.1.1.1.2、构造物地面线复核对全部构造物的地面线放线测量,对原设计施工图的合理性和工程量进行复核,向

39、设计提出施工图修改、完善方案,经监理批准后,开工实施。避免盲目和野蛮施工。8.1.1.2、施工过程中的测量在施工的每个阶段、每个工序中,都需要随时知道平面位置和标高,所以要经常地、反复地进行施工控制测量,确保工程平面位置和结构尺寸达到合格工程标准。正是由于测量工作的重要性,项目部必须保证测量仪器的准确先进和测量人员的高素质。8.1.1.3、测量的精度要求导线起讫点应与设计单位测定结果比较,其精度要求为:角度闭合差() 16n, n为测点数;坐标相对闭合差 1/10000。水准点复测闭合差为 20 L,(L为水准线长度,以 km计)。8.1.2建筑物测量8.1.2.1、工艺流程测量仪器的检定、校

40、验(经纬仪、水平仪、钢尺)检测起始依据场地控制网测设建筑物的定位放线基础放线建筑物的竖向控制依据建筑总平面图,建设单位移交的书面资料设置控制网,计算出测量数据,架设全站仪,测设出建筑物测量控制点和控制主轴线,经反复测量无误后再分别测设出其它主要轴线控制桩,对复测无误后的控制轴线设置固定桩,加以保护,并及时办理“工程定位测量记录”交有关验收单位验收后签字。8.1.2.2、轴线控制8.1.2.2.1、建筑平面控制网的测设:采用极坐标法,以建筑物外边轴线 作为主轴线控制网,在主控轴线外 2m设辅助控制轴线,主控轴线和辅助轴线的交叉点做成用铁钉作固定的三角桩,便于施工过程中的测量放线,其它主轴线均在场

41、外作固定三角桩,以便随时控制,在测设过程中其主要技术要求:边长相对误差 1/1500,测角误差 20。8.1.2.2.2、轴线的竖向传递及垂直度控制采用缴光经纬仪用正倒镜投测取中方法进行轴线控制,测量放线工作实行复核制,所有轴线要闭合测量,闭合差 5mm,否则应重测或调整闭合差,复测后要有完整的测量记录,并交技术负责人签字,建筑物的四大角均应每层对垂直度进行检测。8.1.2.2.3、为避免施工过程中对施工控制网的影响,须把各主轴线标志桩引测至施工影响区域外且有利于保存和使用的地方,并设置永久性桩点。8.1.2.3、标高控制8.1.2.3.1、本工程标高控制点采用附合引测,往返法校核,引测误差L

42、20 mm,(L为测线长度,以 Km为单位),并按测量规范设置永久性控制点。8.1.2.3.2、标高传递采用锤球悬吊钢尺后用 S3水准仪将控制点标高传至施工面,然后借用 S3水准仪和塔尺将此标高加密,保证施工层标高测量偏差 3mm。8.1.2.3.3、主体结构施工完后在各层四大角柱上测设 1m控制线,并用红油漆作醒目标志,作为各楼层地面、窗台、天棚装饰标高控制线、四大角控制点间标高误差应符合规范要求。8.1.2.3.4、建筑楼层标高由首层 0.00标高控制,层间标高测量偏差和层间垂直偏差 5mm,建筑总测量和垂直角偏角小于 3H/100O(H为建筑总高度),且不应超过 20mm。8.1.2.4沉降观测8.1.2.4.1、沉降基准点的埋设:根据国家标准工程测量规范(GB50026 93)的有关沉降基准点埋设规定。 8.1.2.4.2、沉降基准点布设原则:沉降基准点必须设置于坚固稳定可靠且易于长期保存处,且数目每个单项不应少于三个,
