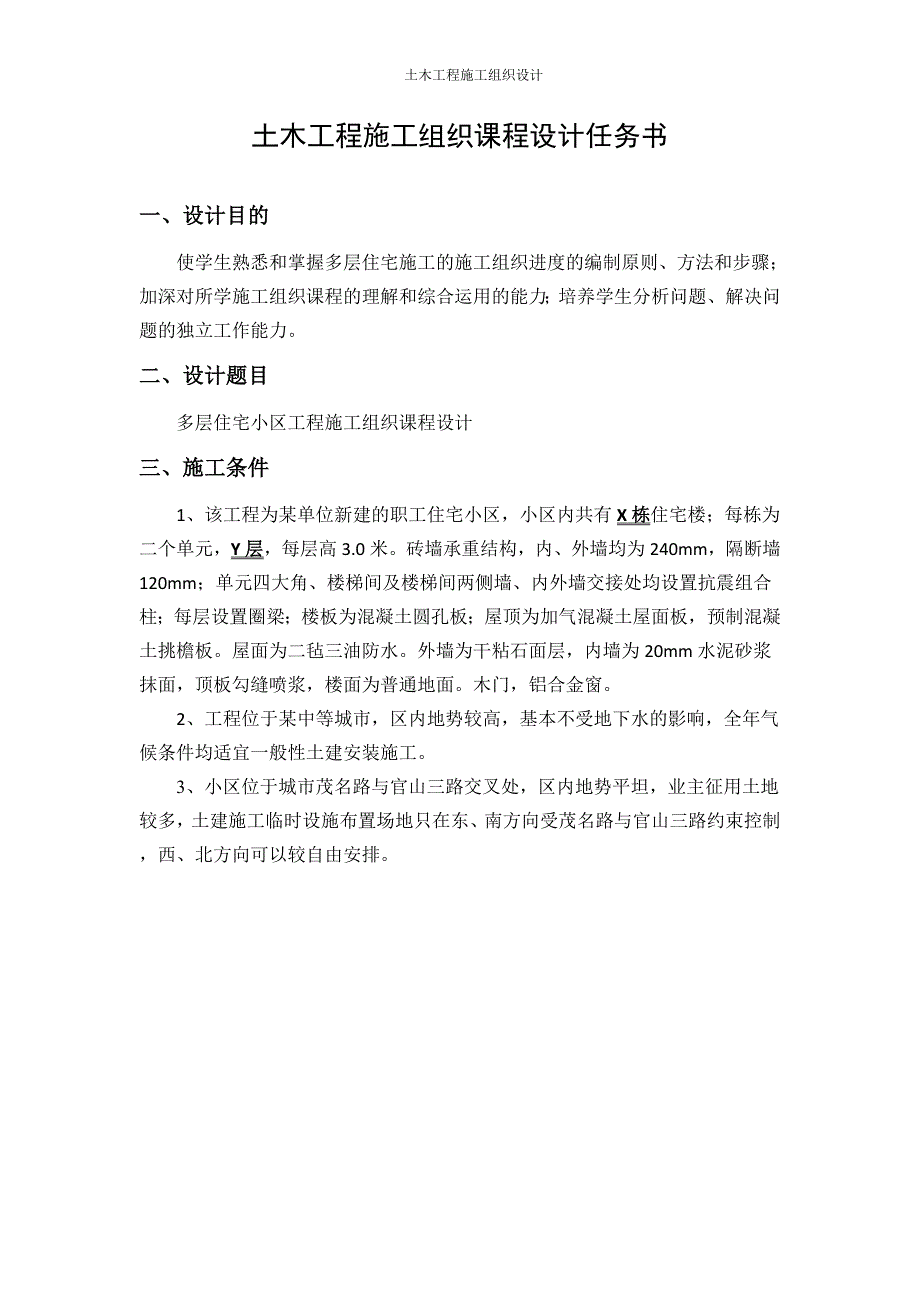

1、土木工程施工组织设计土木工程施工组织课程设计任务书一、设计目的使学生熟悉和掌握多层住宅施工的施工组织进度的编制原则、方法和步骤;加深对所学施工组织课程的理解和综合运用的能力;培养学生分析问题、解决问题的独立工作能力。二、设计题目多层住宅小区工程施工组织课程设计三、施工条件1、该工程为某单位新建的职工住宅小区,小区内共有X栋住宅楼;每栋为二个单元,Y层,每层高3.0米。砖墙承重结构,内、外墙均为240mm,隔断墙120mm;单元四大角、楼梯间及楼梯间两侧墙、内外墙交接处均设置抗震组合柱;每层设置圈梁;楼板为混凝土圆孔板;屋顶为加气混凝土屋面板,预制混凝土挑檐板。屋面为二毡三油防水。外墙为干粘石面

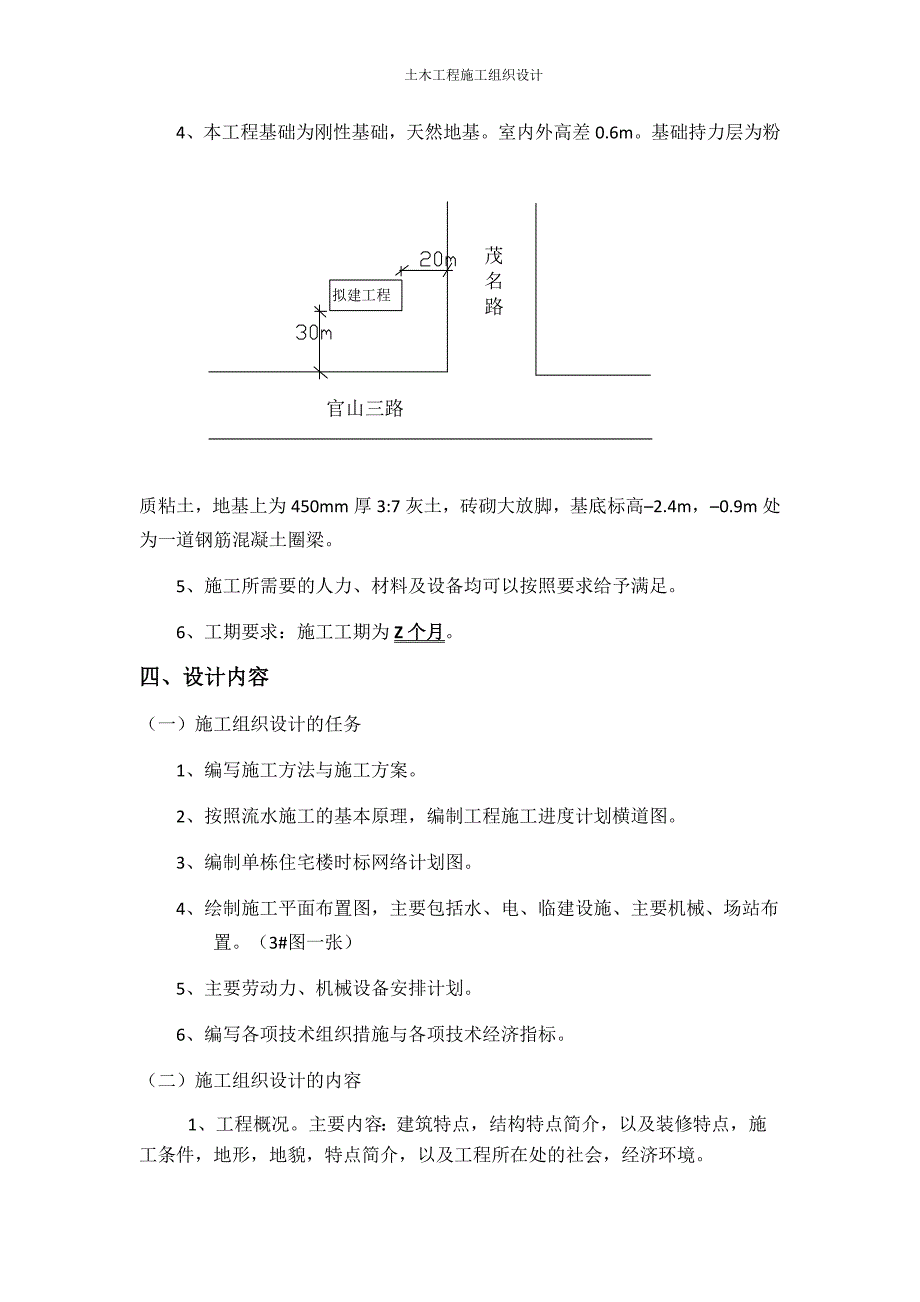

2、层,内墙为20mm水泥砂浆抹面,顶板勾缝喷浆,楼面为普通地面。木门,铝合金窗。2、工程位于某中等城市,区内地势较高,基本不受地下水的影响,全年气候条件均适宜一般性土建安装施工。3、小区位于城市茂名路与官山三路交叉处,区内地势平坦,业主征用土地较多,土建施工临时设施布置场地只在东、南方向受茂名路与官山三路约束控制,西、北方向可以较自由安排。4、本工程基础为刚性基础,天然地基。室内外高差0.6m。基础持力层为粉质粘土,地基上为450mm厚3:7灰土,砖砌大放脚,基底标高2.4m,0.9m处为一道钢筋混凝土圈梁。5、施工所需要的人力、材料及设备均可以按照要求给予满足。6、工期要求:施工工期为Z个月。

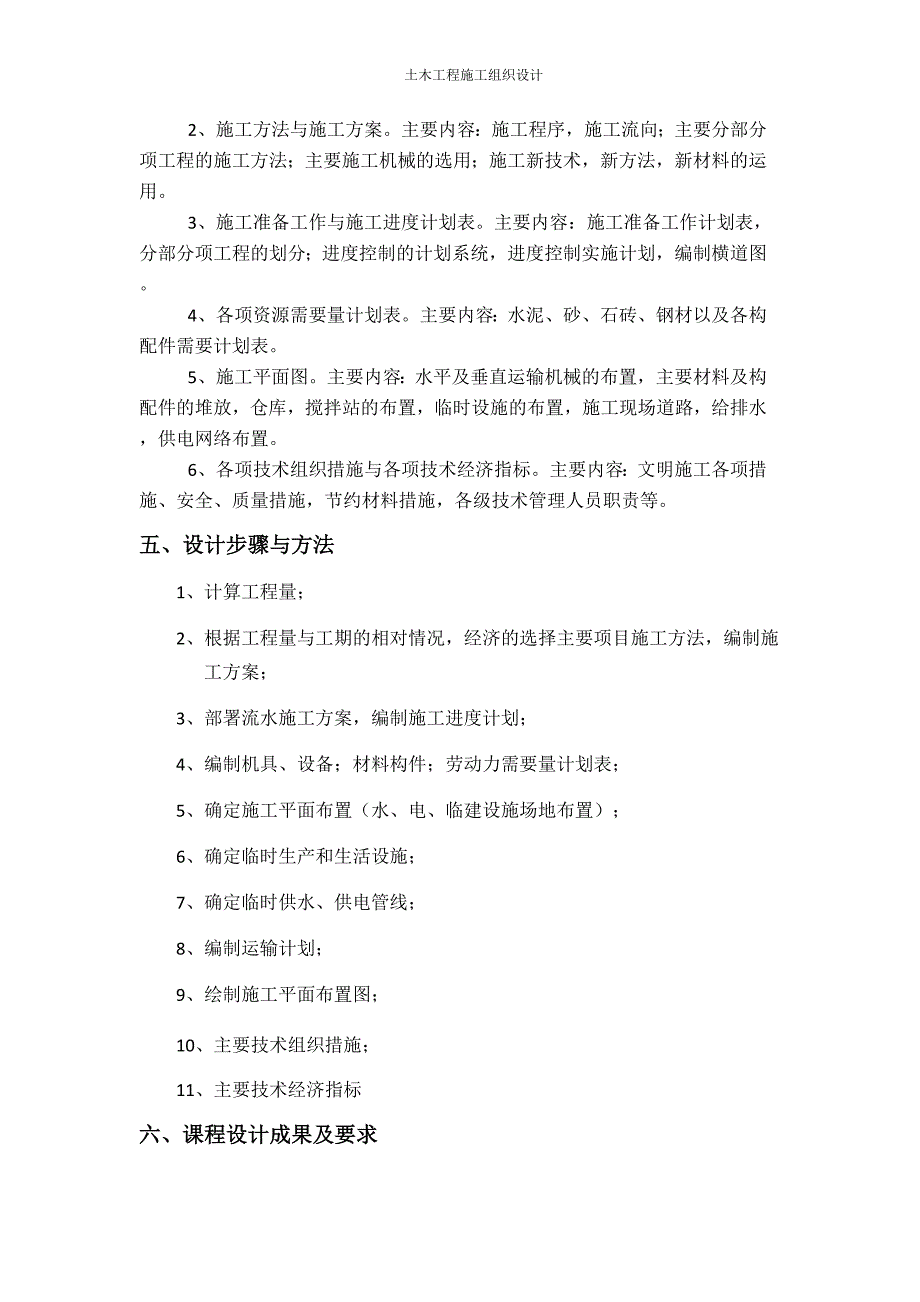

3、四、设计内容(一)施工组织设计的任务1、编写施工方法与施工方案。2、按照流水施工的基本原理,编制工程施工进度计划横道图。3、编制单栋住宅楼时标网络计划图。4、绘制施工平面布置图,主要包括水、电、临建设施、主要机械、场站布置。(3#图一张)5、主要劳动力、机械设备安排计划。6、编写各项技术组织措施与各项技术经济指标。(二)施工组织设计的内容1、工程概况。主要内容:建筑特点,结构特点简介,以及装修特点,施工条件,地形,地貌,特点简介,以及工程所在处的社会,经济环境。2、施工方法与施工方案。主要内容:施工程序,施工流向;主要分部分项工程的施工方法;主要施工机械的选用;施工新技术,新方法,新材料的运用
4、3、施工准备工作与施工进度计划表。主要内容:施工准备工作计划表,分部分项工程的划分;进度控制的计划系统,进度控制实施计划,编制横道图。4、各项资源需要量计划表。主要内容:水泥、砂、石砖、钢材以及各构配件需要计划表。5、施工平面图。主要内容:水平及垂直运输机械的布置,主要材料及构配件的堆放,仓库,搅拌站的布置,临时设施的布置,施工现场道路,给排水,供电网络布置。6、各项技术组织措施与各项技术经济指标。主要内容:文明施工各项措施、安全、质量措施,节约材料措施,各级技术管理人员职责等。五、设计步骤与方法1、计算工程量;2、根据工程量与工期的相对情况,经济的选择主要项目施工方法,编制施工方案;3、部
5、署流水施工方案,编制施工进度计划;4、编制机具、设备;材料构件;劳动力需要量计划表;5、确定施工平面布置(水、电、临建设施场地布置);6、确定临时生产和生活设施;7、确定临时供水、供电管线;8、编制运输计划;9、绘制施工平面布置图;10、主要技术组织措施;11、主要技术经济指标六、课程设计成果及要求(一)要求提交成果1、施工平面布置图 一张2、总施工进度计划表(横道图) 一张3、施工组织设计说明书 一份(二)课程设计成果的要求1、施工平面布置图:设计要求:绘制比例为1:500 A3图纸打印稿2、总施工进度计划表:设计要求:A4打印稿3、施工组织设计说明书:(1)设计说明书封面封面上应写明设计题
6、目、学生姓名、专业、年级、指导教师姓名、完成日期。(2)目录:采用word自动生成方式。(3)正文格式要求:纸张大小:A4打印纸页边距:上、下2.54厘米;左、右3.17厘米行间距:1.5倍行距字体:中文用“宋体”, 数字和英文字母用“Times New Roman” 字号:标题用“小三”加粗,正文用“小四”表格:标题:表格上方,局中,宋体,五号; 表格内字体:宋体,五号(4)正文内容:1)工程概况2)施工方案选择3)主要技术、质量措施4)施工进度计划5)施工平面图布置6)劳动力、材料、机械需用量计划7)安全文明施工措施8)主要技术经济指标4、按设计内容顺序装订成册。5、独立完成,如发现有抄袭
7、现象,当零分处理。七、课程设计进度安排1、收集资料及准备工作 0.5天2、选择施工方案和施工方法; 1天3、编制施工进度计划表; 2天4、编制机具、设备;材料构件;劳动力需要量计划表; 0.5天5、设计施工平面图、主要技术组织措施、主要技术经济指标。 1天 合计:1周八、成绩评定总成绩=出勤成绩20%+评阅成绩80%,具体标准如下: 1)优秀标准: 90分100分2)良好标准: 80分89分3)中等标准: 70分79分4)及格标准: 60分69分5)不及格标准:0分59分九、本工程采用的技术规范本工程施工我公司将贯彻现行建筑施工规范要求。对分项、分部及单位工程的质量评定严格按工程质量检验评定标
8、准进行,确保工程达到优良。应用于本工程的主要技术规范:工程测量规范(GB50026-93)建筑地基基础施工质量验收规范(GBJ203-83)钢筋焊接及验收规程(JGJ18-96)砼强度检验评定标准(GB107-87)砼结构工程施工质量验收规范(GB50204-2002)屋面工程技术规范(GB50207-94)建筑装饰装修工程施工质量验收规范(GB50210-2001)建筑地面工程施工质量验收规范(GB50209-2002)建筑工程施工质量验收统一标准(GB50300-2001)施工现场临时用电安全技术规范(JGJ46-88)建筑施工高处作业安全技术规范(JGJ80-91)建筑机械使用安全技术规
9、程(JGJ33-2001)建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)建筑施工安全检验标准(JGJ59-99)附表1、学生设计题号及相关数据学号xyz学号xyz0145122256150245132356160345142456180445152565120545162665130645182765140746122865150846132965160946143065181046153166121146163266131246183366141355123466151455133566161555143666181655153744121755163844141855183
10、95412195612405413205613415414215614425415说明:1、每个班级的同学按照自己学号最后两位数,相同的两个同学组成一个小组,从上表中选择对应的题目条件,完成毕业设计。例如:一班01和二班01,组成一个二人小组,选择对应的题目:x=4, y=5, z=122、如果有同学最后没有选到分组题目,则应报告老师,由老师指定题目和小组完成设计,不得私自进行分组。3、同一分组同学必须独立完成自己的课程设计,如发现抄袭,则按照零分处理。附表2、本公司可提供主要机械设备表序号机械设备名称型号规格数量国别产地制造年份额定功率(kw)生产能力备注1载重汽车JN1514中国武汉96年
11、Q=28t2反铲汽车WY-1004中国长沙98年3自卸汽车HY30905中国汉阳96年33m34打夯机HW-20A3中国湖北97年1.5150m25井架JK-14中国广西98年7.56张拉卷扬机JJM-52中国长沙96年11Q=5t7钢筋对焊机UN1-1002中国株州95年1000.7t8钢筋弯曲机GW402中国长沙95年42.3t9钢筋切断机GJ40-12中国韶关95年5.52.3t10交流弧焊机BX-3302中国广西97年1911砼搅拌机JS5003中国陕西95年18.512砂浆搅拌机HJ-2004中国上海98年2.513插入式振动器ZX-508中国桂林98年1.114平板式振动器ZW-5
12、4中国湖南96年1.515氧割设备2自行组装98年16小圆锯302自行组装96年1.517钻床161中国桂林98年1.518冲击电钻JIZC203中国上海98年0.619柴油发电机160GF1中国浙江98年20手提式砂轮机ZIMJ804中国广西98年0.321潜水泵QY258中国广西98年2.222水准仪、经纬仪2+224钢尺30m1025塔式起重机TQ60/802中国广西98年55附表3、工程量及劳动定额表每栋住宅楼基础及屋面主要工程量表项目单位数量基础工程条基挖土m38803:7灰土垫层m3120基础砌砖m3280地梁组合柱砼m325地梁组合柱钢筋t2地梁组合柱模板m258房心及基槽回填m
13、3590底层房心3:7灰土垫层m360屋面工程屋面找平层m2720二毡三油一豆砂m2800每层住宅结构及装修工程量表项目单位数量结构工程内、外墙砌筑m3240120隔墙m320圈梁组合柱砼m326圈梁组合柱钢筋t2圈梁组合柱模板m260构件安装块400楼板灌缝砼m330装修工程门窗安装樘72水泥地面m2560顶板勾缝喷浆m2560干粘石外墙面层m2380内墙面水泥砂浆抹面m21900假定定额表项目工种或型号单位产量定额机械挖土每台班4人方/台班500人工挖土普工m3/工1.6砖砌基础瓦工m3/工1.2地梁组合砼钢筋工T/工1.5模板工m2/工4砼工m3/工0.8圈梁组合柱砼钢筋工T/工0.2模
14、板工m2/工8砼工m3/工0.8砖砌墙瓦工m3/工1.5安装预制楼板每台班6人块/台班130楼板灌缝砼工m3/工7屋面找平层抹灰工m2/工20屋面防水层油漆工m2/工20门窗安装木工m2/工5水泥地面抹灰抹灰工m2/工15顶板勾缝灌浆抹灰工m2/工5外墙面干粘石抹灰工m2/工4内墙面抹灰抹灰工m2/工10目 录第一章 工程概况1一、工程建设概况1二、施工概况1三、工程施工条件1第二章 施工方法与施工方案选择2一、施工程序2二、施工顺序2三、施工段划分及施工起点流向3四、主要分部分项工程的施工方法4第三章 预制楼板吊装工程施工方案24一、施工主要设备及人员24二、吊装总体部署24三、吊装准备25
15、四、楼板运输25五、楼板吊装技术措施25六、安装施工工艺26七、施工时要注意以下规定:26八、板吊装安全保证措施28第四章 主要技术、质量措施28一、主要技术措施28二、主要质量措施29第五章 施工进度计划31一、施工进度计划31二、工期保证措施32第六章 施工平面图布置33第七章 劳动力、材料、机械需要量计划34一、劳动力需要量计划表35二、材料需要量计划表35三、主要机械需要量计划表35第八章 冬雨季施工措施36一、冬季施工措施37二、雨季施工措施39第九章 安全文明施工措施40一、安全管理措施40二、高空及立体交叉作业的防护43三、三宝、四口防护44四、其它施工机具44五、 文明施工及环
16、境卫生措施44六、 减少扰民降低环境污染和噪音的措施48第十章 主要技术经济指标4947第一章 工程概况一、工程建设概况本工程为某单位新建的职工住宅小区,位于某中等城市茂名路与官山三路交叉处。该小区内共有4栋住宅楼,每栋为二个单元,每单元为5层每层高3.0米。本工程定于2013年3月1日开工,在2014年5月9日竣工,总工期为15个月,日历工期为450天。二、施工概况1.建筑特点本工程为多层住宅小区,总面积为14400,小区共4栋,每栋为二个单元,每单元为5层,每层层高为3.0米。建筑南北通透,采光、通风极好,住宅内各功能区划分合理,满足人们居住的安全,舒适,便捷等要求。2.结构特点本工程为砖
17、墙承重结构,内、外墙均为240mm,隔断墙为120mm,单元四大角、楼梯间及楼梯间两侧墙、内外墙交接处均设置抗震组合柱;每层设置圈梁;楼板为混凝土圆孔板;屋顶为加气混凝土屋面板,预制混凝土挑檐板。基础为刚性基础,天然地基,室内外高差0.6m。基础持力层为粉质粘土,地基上位450mm厚3:7灰土,砖砌大放脚,基地标高-2.4,-0.9m处为一道钢筋混凝土圈梁。3.装修特点屋面为二毡三油防水。外墙为干粘土石面层,内墙为20mm水泥砂浆抹面,顶板勾缝喷浆,楼面为普通地面。门为木门,窗为铝合金窗。三、工程施工条件1.工程位于某中等城市,区内地势较高,基本不受地下水的影响,全年气候条件均适宜一般性土建安
18、装施工。2.小区位于城市茂名路与三路交叉处,区内地势平坦,业主征用地较多,土建施工临时设施布置场地只在东、南方向受茂名路与官山三路约束控制。西、北方向可以较自由安排。3.施工所需要人力、材料及设备可以按照要求给予满足。第二章 施工方法与施工方案选择一、施工程序按照先地下后地上,先土建后设备安装,先结构后装饰的施工顺序组织施工。在基础回填土的同时完成室外管线工程,以免重挖填土方。1.在进场后,进行永久道路的测量工作,与房建工程一起进行控制网的测设,并妥善保管好控制点,以备以后室外整体工程用。2.按照永久主干道的位置,先施工临时道路,并预留道路结构层、面层厚度及预估可能的沉降量后,施工临时道路。临
19、时道路用碎砖、道渣和碎石铺设,满足房建主体结构施工期的重型车量行驶的需要,是永久路的良好的路床。3.在房建外装饰工程施工基本完成,外脚手拆除且室内装修材料基本运输到位后,进行室外工程的施工。二、施工顺序1.基础工程: 机械挖土人工清槽平整基底 验槽 3:7灰土垫层测量放线基础砌砖地梁组合柱筋绑扎、预埋 地梁组合柱模板支设地梁组合柱混凝土浇筑养护房心及基槽回填底层房心3:7灰土垫层2.主体结构工程:投点放线 复核 柱绑扎钢筋、 预埋 砖砌体 验收 柱模板 混凝土浇筑 圈梁、顶板模板 楼板安装、钢筋绑扎、预留、预埋 验收 混凝土浇筑 养护 验收3.屋面工程基层处理聚氨酯涂料保护层找平层防水层(两毡
20、三油一豆砂)4.装修工程(1)室内装修: 结构处理放线隔墙砌筑门窗框安装搭脚手架天花及墙面抹灰水、电、设备管线安装墙面饰面工程拆脚手架等楼地面施工门窗扇安装工程粉刷油漆灯具安装清理竣工。(2)室外装修:结构处理弹线贴灰饼抹灰干粘石外墙内层清理拆外脚手架台阶散水清理。三、施工段划分及施工起点流向本工程为确保在450天内完成全部施工任务,实行流水施工,故将本工程的施工划分成4个施工段。具体做法如下:1.基础施工以后以每栋楼为界分区作业基础为砖下条形基础,基础持力层为粉质粘土,地基上为450mm厚3:7灰土,砖砌大方脚,基底标高-2.4m,-0.9m处为一道钢筋混凝土圈梁。2.结构施工拟配2台TQ6
21、0/80塔吊负责材料的垂直输送,混凝土采用现场拌制,做好计量工作,钢筋集中配制,原位绑扎,模板采用胶合板早拆体系。为加快施工进度,塔吊在基础施工前安装,以充分发挥机械利用率,此阶段机械、劳动力达到高峰,随着建筑升高,扎实落实生产安全保证措施,以确保各项目标的实现。3.结构每层施工工期安排为20天,在各栋楼之间实行流水施工。4.墙体砌筑根据基础施工的进度,在基础结构施工完成后开始内外墙砌墙,水电预埋工作密切配合,并在此阶段提前结束,不得在已成型的建筑物上开孔,打洞,为装饰阶段提供有利的条件。5.装饰施工内饰由下而上分段进行,外饰由上而下,此阶段装饰人员,水电和专业安装人员进场较多,应加强施工工序
22、的协调管理,相互配合,并须提前分阶段安排好主体结构验收,为装饰施工提供时间。6.零星工程此阶段建筑物工程量基本结束,派人负责成品的保护,同时现场留足够的人力、物力进行善后工作,工程技术资料亦应着手整理装订、送审。7.扫尾竣工由项目部经理牵头组织,进行自查自纠,然后会同有关方面进行预检,整改施工中存在的不足,零星工程继续进行了手,施工机械、机具及临设拆离现场,最后配合业主、设计等单位进行全面验收,报质监站核定质量等级。四、主要分部分项工程的施工方法4.1测量定位根据工程特点,施工测量的主要工作是标高传递和轴线测设以及建筑主轴线的定位。1.标高传递:(1)首先,根据甲方提供的水准基点,用水准仪引测
23、定出现场的标高控制点在施工过程现场周边稳固的建筑或构筑物上,并利用标高控制点进行地下部分施工过程中的标高施测和控制。(2)利用标高控制点,用水准仪精确测定出标高引测点在建筑物边柱或外墙上。选几点较方便向上丈量的点作为0.000以上层的起始标高引测点。标高引测点的相对标高均统一采用+0.50m。(3)0.000层以上的标高引测采用30m钢尺向上引测,引测时,用钢尺沿垂直方向从标高引测点向上量至施工层,定出两点正(+)米数的标高点,然后将水准仪架设在施工层上,以引测上来的两点标高点,一点作后视,一点作校核,进行抄平,施测出其余各点以作为施工的依据。为方便记忆和施工,每层标高均测定出本结构楼面标高的
24、0.500m。以后各施工层均用此法进行引测。2.轴线测设:(1)根据现场实际情况建立轴线平面方格控制网。选择有代表性的纵、横轴线形成方格控制网作为建筑物轴线控制的依据。(2)在施工层楼板混凝土浇捣完毕后,将经纬仪分别架设在各主控轴线(代用轴线)控制点上,照准各相对应的轴线后视点,将轴线设测到楼板边缘或柱顶上。同法倒镜再标出一点,前后正、倒镜两点位置应一致,若误差在允许范围以内时,则取其中点。当纵横主轴线均投测至施工层上面后,再将经纬仪架设在楼面上,用正倒镜法,将投测在楼板或柱顶上的各轴线的对应点连成一线,并在楼板面上弹上墨线,以此作为基线,其余轴线以此为准绳,根据设计图上标注的尺寸,用钢尺丈
25、量出来。(3)在投测轴线的过程中,各主控制线和校核线闭合或误差在允许范围时,即说明设测的轴线是正确的。若超过允许误差范围时,必须查明原因,进行重测,以保证轴线投测的精度达到规范的要求。4.2施工外架本工程采用竹双排外架,本工程最高楼层标高18.4m,机房水箱内侧可在顶层重新起始搭架。依据规范和施工情况,立杆横向间距1.2m,纵向间距18,步距1.8m。外立杆高出平屋面1.2m,垂直允许偏差在1/200内。搭设好的外架外侧用尼龙密目安全网及竹片板作双重安全保护,并悬挂彩条布进行封闭,避免坠物、灰尘对周边环境的影响。外架所用材料须符合规范要求,并严格按规定要求设置护身栏杆、踢脚板、连墙杆、剪刀撑等
26、安全保险装置。4.3土方工程本工程土方开挖采用机械开挖、人工辅助的方法进行。1.资料收集:土方开挖之前需收集的资料主要有:地质勘探报告、地下管线资料,根据上述资料查明工程地质水文、地上管线、等实际情况,编制确定开挖路线、开挖方法等详细的土方施工方案。2.土方开挖:土方开挖前,应摸清地下管线等障碍物,并应根据施工方案的要求,将施工区域内的地上、地下障碍物清除和处理完毕。建筑物的位置和场地的定位控制线(桩)、标准水平桩及基槽的灰线尺寸,必须经过检验合格,并办完预检手续。采用机械开挖,人工配合的方法进行。现场先用WY-100型反铲挖掘机1台,运土距离按200m计,配置自卸汽车4台,可以满足施工要求。
27、采用坑槽内反铲开挖。土方开挖时必须密切配合测量放线,严格控制标高、几何尺寸,严防超挖、少挖现象,机械开挖时,坑壁、坑底、基坑边及地梁壁、底均应留出200300mm土层由人工修整;基础梁等截面小的土方人工开挖修整。夜间施工时,应合理安排工序,防止错挖或超挖。施工场地应根据需要安装照明设施,在危险地段应设置明显标志。基础开挖到设计深度,经核定符合设计要求后,再用人工清底,不得扰动基地。在挖土时要密切配合测量放线,防止超挖,少挖现象。基础清底完毕后,及时组织建设单位、设计院、质检等部门验收,合格后立即进行混凝土垫层施工。开挖出来的土方应作及时清理。先做好土方平衡计算,征求建设单位意见,需回填部分尽量
28、不外运,等按要求回填后,才把多余的土方运到建设单位指定的弃土点,以节约投资。多余的土方应一次运至弃土处,避免二次搬运。土方工程不宜在雨天进行。3.排水措施及环境保护:场地表面要清理平整,做好排水坡度,在施工区域四周设排水明沟,用水泵把基坑基槽内的水抽至排水明沟后,排至城市污水系统。在施工现场主要出入中及卸土地点均设置车辆冲洗平台,出入车辆及卸土车辆须冲洗干净方可进入城市道路。运土车辆要设篷布进行覆盖。4.4基础施工及土方回填4.4.1基础施工本工程基础采用天然地基,墙下条基。基坑开挖完毕后,要通知设计人员及地质人员现场验槽然后方能施工基础。(插钎以查是否有土洞存在)。土方垫层施工完毕并验槽合格
29、后即可进行基础施工,施工重点如下:1)础施工时应采用龙门桩确定基础轴线、边线及标高。2)混凝土浇筑前应将模板内杂物清除干净,并浇水湿润模板。3)基础混凝土施工时派木工、钢筋工跟班,随时纠正混凝土施工中出现的模板变形和移位,尤其是上部柱子的插筋,上口一定要加设定位箍筋,并用钢管架加固。4)混凝土施工完毕6小时内即开始淋水养护,普通混凝土养护不少于7天,养护采用麻袋淋水养护的方法。养护由专业队组定人定时专职进行。4.4.2回填土地下室施工完后,进行四周回填土,回填工作要求:(1)回填材料采用粘性土,预先对土的含水率进行试验,使其含水率控制最佳含水率在允许值之内。(2)坑槽四周内不得有积水、淤泥、建
30、筑垃圾。(3) 控制每层填土厚度不超过300,将土铺平后,用蛙式打夯机压实。(4) 每层施工完毕,进行环刀取样试验,压实系数不小于0.9后方进行下一层的施工。4.5上部结构施工4.5.1模板工程施工方案本工程采用木模板。1.施工准备(1)脱模剂:采用甲基硅树脂、水性脱模剂等。(2)作业之前要弹好楼层的轴线、模板边线、模板检查线及标高,模板底部的砂浆找平层已经抹好。2.操作工艺(1)安装模板全面检查:模板安装完成后,检查每道梁、柱边是否平直,检查扣件、螺栓紧固程度,检查模板拼缝是否严密,柱子、梁截面尺寸网架是否符合要求等。浇灌混凝土时应设专人看管模板,处理漏浆、跑模、松动等问题。(2)拆除模板执
31、行拆模申请制度,有正式拆模通知方可作业。梁板模板,可根据强度发展情况,先拆侧模,后拆顶板模板。4.5.2钢筋工程施工方案本工程钢筋的加工、焊接和绑扎严格按照设计图纸、会审记录和国家颁布的现行施工及验收规范进行施工。楼支构件坚向钢筋用电渣压力焊。钢筋的焊接长度、搭接长度和锚固长度要符合设计和现行规范要求。1.钢筋的供应钢筋的质量采用双控,即从合格的供应商采购钢材,且要有出厂合格证并进行性能试验,合格后方可用到工程上。本工程所有的钢筋均由公司材设科采购供应。材设科应根据工长提供的钢筋采购计划,联系供应商(以下和分供方),经主管领导审定后,作为合格分供方,并建立分供方档案。材设科提供到现场的钢材应满
32、足现行规范质量标准:2.钢筋的加工(1)本工程的钢筋加工采用现场加工配料的施工方法。钢筋有加工前,应做好以下工作:钢筋有出厂合格证,并经现场抽样检验合格;钢筋经除锈、调直;钢筋焊接经试验合格;钢筋加工车间已搭好各种设备已就位并经调试符合有关规定;加工人员经技术培训,熟悉操作规程,有娴熟的技术;加工人员熟悉施工图和配料单;管理人员已对加工人员进行口头和书面交底;各种规格的钢筋已按材料计划进场堆放整齐;加工车间有良好的通风、照明。(2)钢筋在加工过程中应注意以下几个问题:按有关规范要求进行加工,加工好的半成品符合规范要求;先做的,先加工,后做的,后加工,按照流水段的划分顺序,分区分段的加工,先柱,
33、后梁板。钢筋加工好后,按一根柱、一条梁、一块板的钢筋分堆绑扎,堆放整齐,一根柱、一条梁、一块板筋各设一个标牌,标牌上标明所含的各种钢筋规格、数量、形状、部位;异形钢筋应先放样,然后按大样加工;钢筋加工应尽量减少余料;余料应按指定位置堆放整齐;加工好的钢筋堆放场地应排水良好,避免雨水浸泡腐蚀钢筋;核对好钢筋钢号、直径是否与料单相符,相符后才能用于配料。3.钢筋的绑扎钢筋绑扎应按先柱子,后梁板的方法进行施工。钢筋绑扎前应做好以下工作:(1)绑扎工具齐备,扎丝和水泥垫块已齐备;(2)已核对好钢筋半成品的钢号、直径、形状、尺寸和数量是否跟料单相符。如有错漏,及时增补;(3)钢筋半成品已吊至施工部位;(
34、4)已划出钢筋位置线,偏位的钢筋已校正;(5)已向工人队伍交底,并熟悉图纸和料单;(6)施工顺序明确;(7)工作面上杂物已清理干净,工作面交接完成;(8)预留孔、洞已盖好,临边有安全防护;4.钢筋的验收在钢筋绑扎过程中,管理人员、质检部门应随时检查,发现问题及时纠正。钢筋绑扎完成后,队组首先进行自检,确认无误后,通过分公司质检部门和项目质安员复检,如有问题,立即整改,整改完成后,才能填写隐蔽工程验收记录单,通知甲方或监理、设计院、质检站和施工单位有关人员进行验收,验收按国家建筑工程施工质量验收统一标准GB50300-2011和施工图进行,验收合格后,由甲方或监理、设计院、施工单位三方签字盖章确
35、认后进行工序交接,验收工作完成。结构构件中的防雷系统钢筋,按设计图纸的要求焊接连通和留出测点及接地点。4.5.3混凝土工程施工方案1.材料供应:本工程采用自拌混凝土,浇捣的混凝土所用材料的采购,必须通过质量检验、价格对比、供货能力分析,择优评选分供方。2.混凝土配合比本工程的混凝土的混凝土配合比由项目部提出申请计划,由公中心试验室提供配合比,严禁套用配合比。3.混凝土的搅拌和计量本工程采用自拌混凝土。混凝土水泥、砂、石均采用镑秤进行计量,从根本上解决砂、石计量不严的弊病;水的计量由搅拌机上的微电脑自动控制器自动控制进水量;外加剂等事先制作标准量器,随用随取。4.混凝土的运输混凝土的运输主要采用
36、塔吊,水平运输采用自卸汽车。5.混凝土的浇筑、振捣混凝土的振捣用插入式振动器和平板振动器相结合进行振捣。插入式振动器用于垂直振捣和斜向振捣两种方法,其操作方法要做到快插慢拔,快插是为了防止先将表面混凝土振实而下面混凝土发生分层、离析现象;慢拔是为了使混凝土能填满振动棒抽出孔。混凝土振捣的分层高度要严格控制在500mm高度范围内柱与梁交接处等钢筋较密的部位用30小型振动棒或刀片式振动器振捣。楼板部分用插入式振动器振捣密实后,再用平板振动器将表层混凝土振捣密实、平整、最后刮平、搓毛。6.混凝土的保养混凝土在浇筑完12h内加以覆盖并浇水养护。如果是高温天气,浇筑后23小时即进行覆盖浇水养护养护时间一
37、般的混凝土不少于7昼夜。4.5.4砌体工程施工方案1.材料要求砖:砖的品种、强度等级必须符合设计要求,并规格一致,有出厂合格证或试验单。水泥:水泥要符合设计及规范要求,并有出厂合格证及试验报告,应按品种、标号、出厂日期分别堆放,并应保持干燥。当遇水泥标号不明或出厂日期超过三个月(快硬性硅酸盐水泥超过一个月)时,应复查试验,并应按试验结果使用。砂:用中砂,并过5mm筛孔。砂的含泥量不超过5%;掺合料:用石灰膏时,熟化时间不少于7d,严禁使用冻结或脱水硬化的石灰膏。2.作业条件主体结构要经验收合格。楼面弹好墙身轴线、墙壁边线、门窗洞口。回填完基础两侧及房心土方。在墙转角处、楼梯间及内外墙交接处,已
38、按标高立好皮数杆,皮数杆的间距不大于6mm,并为好预检手续。砌筑部位(基础或楼板等)的灰渣、杂物清除干净,并浇水湿润。随砌随搭好脚手架;垂直运输机具准备就绪。3.施工工艺(1)砂浆采用机械搅拌。砌砖前,砖应提前1-2天浇水湿润。(2)砌筑前,先根据砖墙位置弹出轴线及边线,开始砌筑时先要进行摆砖,排出灰缝宽度,摆砖时应注意门窗位置对灰缝、整砖的影响,务使各皮砖的竖缝相互错开。各层公共卫生间周边,应在墙下先浇300高同梁宽的素混凝土反边,再砌砖墙。(3)墙预埋管道,箱盒和其他预埋件应于砌筑时正确留出。(4)砌筑砂浆要随搅拌随使用,常温下,水泥砂浆要在3h内用完;水泥混合砂浆要在4h内用完,气温高于
39、300C时要比常温提前一小时用完。砌墙时随砌随刮缝,刮缝要深浅一致,清扫干净。水平和坚向灰缝厚度不小于8mm,不大于12mm,以4mm不宜。(5)墙体日砌筑高度不宜超过1.8m。雨天不宜超过1.2m。雨天砌筑时,砂浆稠度要适当减少,收工时要将砌体顶部覆盖好。(6)外墙转角处要同时砌筑,内外墙砌筑必须留斜槎,槎长与高度的比不得小于2/3。临时间断处的高度差不得超过一步脚手架的高度。后砌隔墙、横墙和临时间断处留斜槎有困难时,可留直槎,并沿墙高按设计要求埋设钢筋,或按构造要求,每隔500mm,每隔120mm墙厚预埋一根6钢筋,其埋入长度从留槎处算起,每边均不小于500mm,末端弯钩900。(7)预留
40、孔洞和穿墙管等均要按设计要求砌筑,不得事后凿墙。墙体抗震拉结筋的位置,钢筋规格、数量、间距,均要按设计要求留置,不得错放、漏放。(8)砌筑门窗洞口时,采用后塞门窗框,则要按弹好的位置砌筑(一般洞口宽比门窗实际尺寸大420mm)。(9)在砌筑砖墙前,要先将钢筋混凝土构造柱的位置弹出,并把构造柱插筋处理顺直。砌砖墙时与构造柱联结处,砌成马牙槎,每一马牙槎沿高度方向的尺寸不宜超过300mm。砖墙与构造柱之间要按设计及规范要求放置拉结筋。4.质量标准(1)保证项目砖的品种、强度等级必须符合设计要求。砂浆品种和强度等级要符合设计要求。砌体砂浆必须密实饱满,砖砌体水平灰缝的砂浆饱满度不小于80%。外墙转角
41、处严禁留直槎,其他临时间断处留槎的做法必须符合施工规范的规定。(2)基本项目砌体上下错缝;垛无包心砌法;每间无4皮砖的通缝。砖砌体接槎处,灰浆要密实缝,砖缝平直,每处接槎部位水平灰缝厚度小于5mm或透亮的缺陷不超过5个。预埋拉结筋的数量、长度均符合设计要求和施工规范的规定,留置间距偏差不超过一皮砖。构造柱留置位置正确,大马牙槎先退后进;上下顺直;残留砂浆清理干净。4.6装饰装修施工方案4.6.1内墙及天棚抹灰抹灰是内墙装修的关键环节,抹灰质量的好坏直接影响到天棚、墙面饰面的垂直度、平整度等,因此一定要严抓抹灰质量,本工程抹灰工程按高级抹灰控制,主要工序为阴阳角找方设置标筋分层赶平修整,表面要求压光,洁净、颜色均匀、线角平直、清晰美观、无抹纹,不能有砂粒外露、表面粗糙现象。必须经过有关部门进行结构验收合格后方可进行抹灰工序。抹灰前,应检查门窗框位置是否正确,与墙连接是否牢固,连接处按设计要求嵌塞密实。应将过梁、圈梁、构造柱等表面凸出部分凿平,对蜂窝、麻面、露筋等应剔到实处,刷素水泥浆一道,紧跟用13水泥砂浆分层补平。脚手架眼应堵严。管道穿越墙洞和楼板洞应及时安放套管,并用13水泥砂浆或豆石混凝土填嵌密实。墙体表面的灰尘、污垢和油渍等应清除干净,并洒水湿润。抹灰前应在墙面打灰筋,抹灰筋必须保持其垂直度及平整度,一般情况下,冲筋后约2h左右即可抹底
