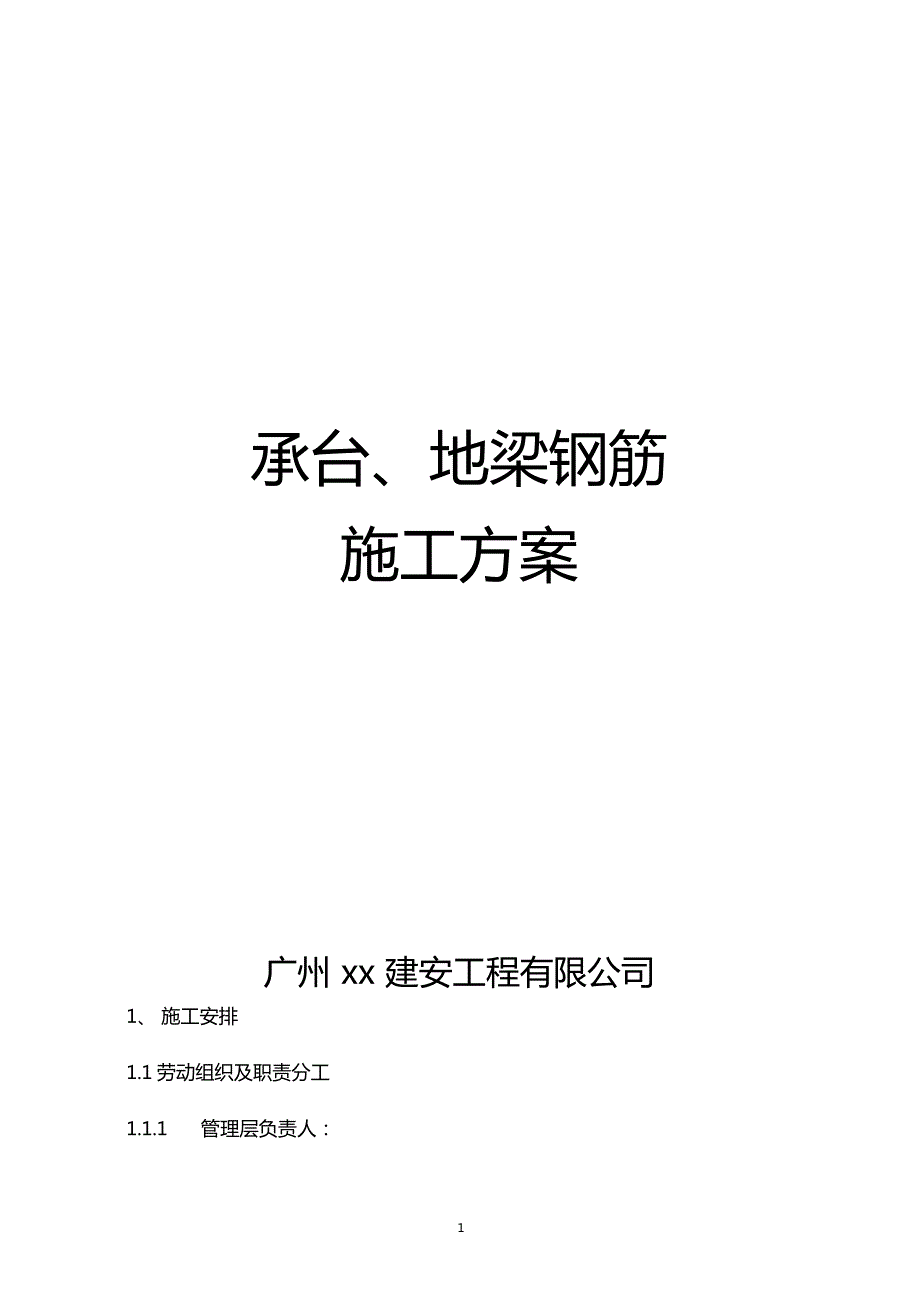

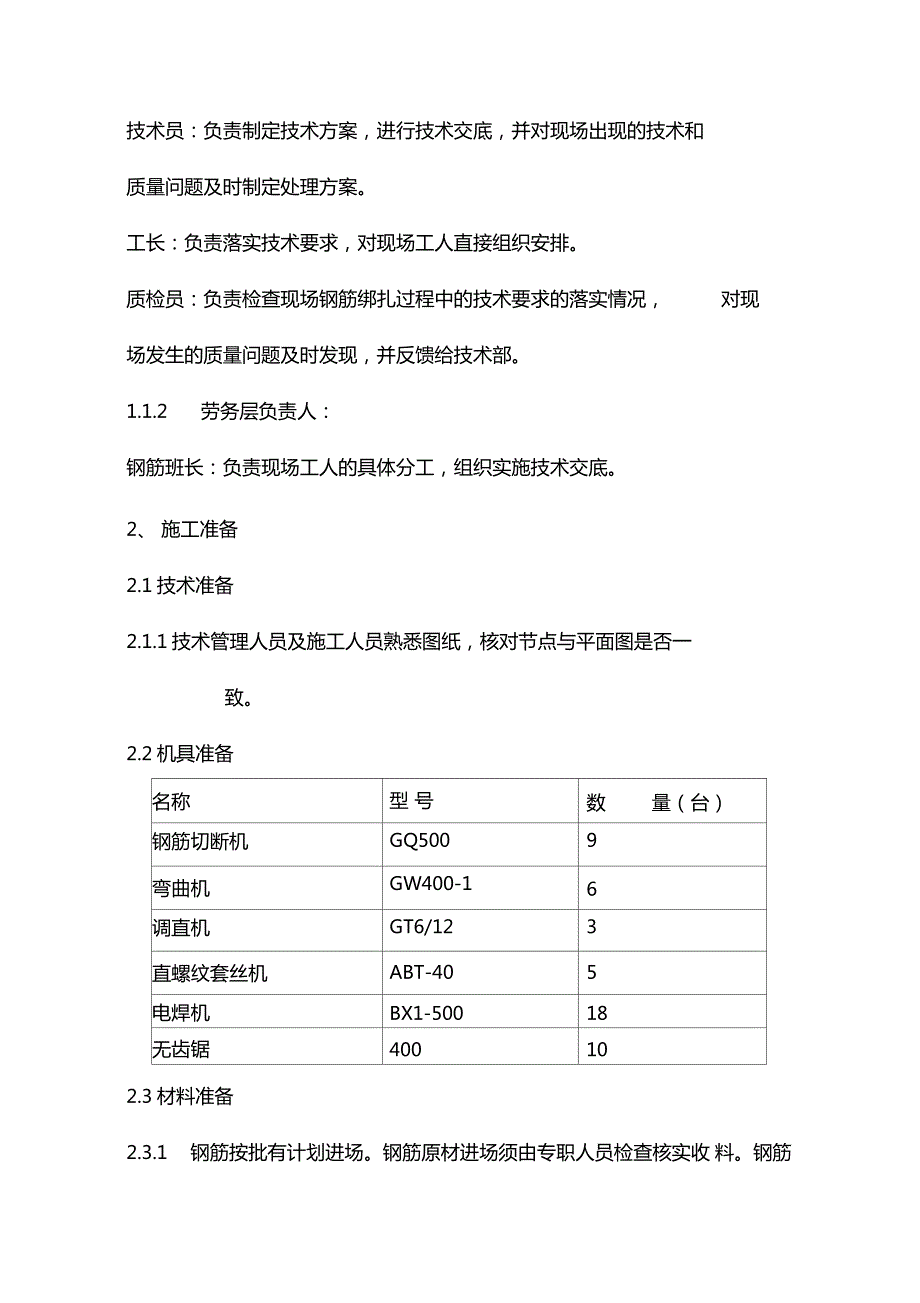

1、承台、地梁钢筋施工方案广州 xx 建安工程有限公司1、施工安排1.1劳动组织及职责分工1.1.1 管理层负责人:技术员:负责制定技术方案,进行技术交底,并对现场出现的技术和质量问题及时制定处理方案。工长:负责落实技术要求,对现场工人直接组织安排。质检员:负责检查现场钢筋绑扎过程中的技术要求的落实情况,对现场发生的质量问题及时发现,并反馈给技术部。1.1.2 劳务层负责人:钢筋班长:负责现场工人的具体分工,组织实施技术交底。2、施工准备2.1技术准备2.1.1技术管理人员及施工人员熟悉图纸,核对节点与平面图是否一致。2.2机具准备名称型 号数量(台)钢筋切断机GQ5009弯曲机GW400-16调

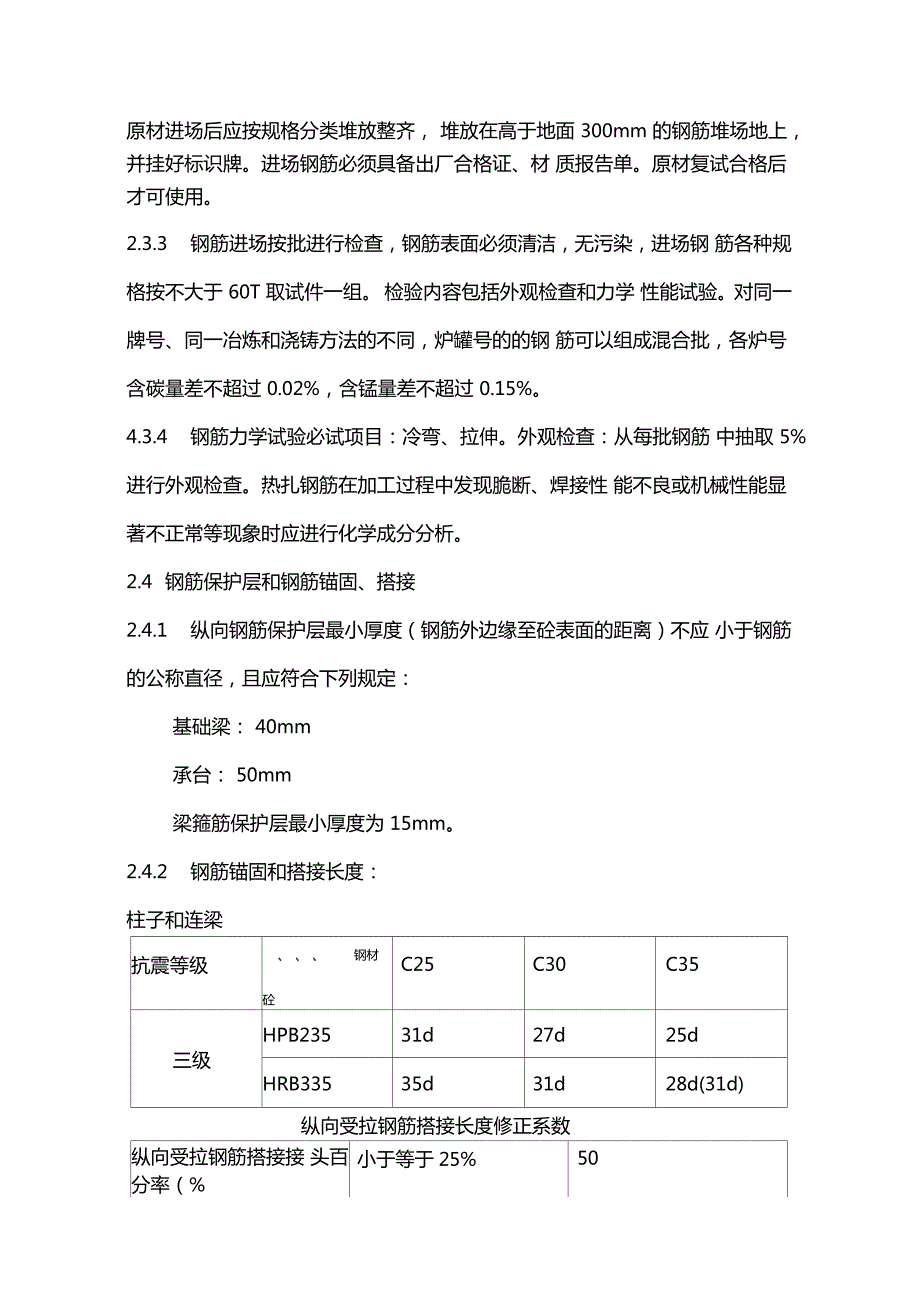

2、直机GT6/123直螺纹套丝机ABT-405电焊机BX1-50018无齿锯400102.3材料准备2.3.1 钢筋按批有计划进场。 钢筋原材进场须由专职人员检查核实收 料。 钢筋原材进场后应按规格分类堆放整齐, 堆放在高于地面 300mm 的钢筋堆场地上,并挂好标识牌。进场钢筋必须具备出厂合格证、材 质报告单。原材复试合格后才可使用。2.3.3 钢筋进场按批进行检查,钢筋表面必须清洁,无污染,进场钢 筋各种规格按不大于 60T 取试件一组。 检验内容包括外观检查和力学 性能试验。对同一牌号、同一冶炼和浇铸方法的不同,炉罐号的的钢 筋可以组成混合批,各炉号含碳量差不超过 0.02%,含锰量差不超
3、过 0.15%。4.3.4 钢筋力学试验必试项目:冷弯、拉伸。外观检查:从每批钢筋 中抽取 5%进行外观检查。热扎钢筋在加工过程中发现脆断、焊接性 能不良或机械性能显著不正常等现象时应进行化学成分分析。2.4 钢筋保护层和钢筋锚固、搭接2.4.1 纵向钢筋保护层最小厚度(钢筋外边缘至砼表面的距离)不应 小于钢筋的公称直径,且应符合下列规定:基础梁: 40mm承台: 50mm梁箍筋保护层最小厚度为 15mm。2.4.2 钢筋锚固和搭接长度:柱子和连梁抗震等级、钢材砼C25C30C35三级HPB23531d27d25dHRB33535d31d28d(31d)纵向受拉钢筋搭接长度修正系数纵向受拉钢筋
4、搭接接 头百分率(%小于等于25%50纵向受拉钢筋搭接接 长长度修正系数Q1.21.43、钢筋加工3.1熟悉图纸及有关规范,按设计要求及规范要求、施工部位配制, 出加工单。3.2箍筋制作3.2.1 箍筋制作下料尺寸、成型尺寸必须符合配料单。下料采用无齿锯切断。箍筋弯钩应符合规范要求,制作成135,弯钩平直段长度满足10d和100mm弯曲直径为钢筋直径的4倍。3.2.2 箍筋制作误差:弯钩度数士 2,平直长度士 3mm下料长度 士 10mm3.2.3 箍筋按规格、成型尺寸每20个捆扎成捆,堆放整齐,并挂好 标识。3.3 地梁及承台钢筋加工3.3.1 地梁采用直螺纹连接。3.3.2 钢筋末端需作9
5、0弯折时,弯曲直径为钢筋直径的 4倍,弯 钩长度按配料单加工,加工数量应符合配料单。3.3.3 下料长度误差士 10mm弯钩度数误差士 2,弯折长度士 5mm3.4 直螺纹套丝加工3.4.1 钢筋用无齿锯下料,切口端面不得有马蹄形或挠曲,端部不 直应调直后下料。3.4.2 钢筋丝头加工:在直螺纹套丝机上按设计的螺距、进刀长度等参数轧出钢筋直螺纹接头4、钢筋的连接连接方法钢筋直径16采用直螺纹连接钢筋直径W 16绑扎搭接接头4. 1直螺纹连接接头位置要相互错开 35d且不小于500mn,接头在同一断面的接头率w 50%5、钢筋的绑扎与安装5.1 承台、地梁钢筋绑扎5.1.1 工艺流程:清理、基础
6、放线-验线-弹放钢筋分档线-地梁搭设钢管脚手架 t地梁钢筋绑扎及承台钢筋t插筋t挂垫块t插筋固定t自检t报 验隐检签认。5.1.2 根据施工图纸、配料单、核查成型钢筋是否符合要求,并派 专人根据施工部位、数量,清理出所用钢筋和作业面。5.1.3 依据施工图纸弹出柱位置线,并弹好钢筋间距标识线,以便 于柱插筋施工。5.1.4 承台底筋施工完毕后按间距 600mm成梅花形支垫好40厚垫 块,再按间距1000铺设支撑马凳。马凳必须安置稳定、布置均匀一致。马凳如下图所示:6、成品保护6.1成型钢筋箍筋按20个/捆捆牢,堆放到箍筋堆放棚内,并支垫 好,防锈蚀。挂好标识牌,注明成型钢筋尺寸、规格、部位。6
7、2 加工好的半成品,按指定地点堆放,地面用钢管搭设存放架, 距地面300mm高度,并挂好标识牌堆放整齐。6.3 严禁随意割断钢筋。6.4 浇筑砼时,地泵管应用钢筋凳架起并放置在跳板上,应设专人 看护钢筋,不允许直接铺放在绑好的钢筋上,以免泵管将结构钢筋振 动移位。柱竖向钢筋在浇筑砼前用塑料布包裹以避免砼污染钢筋而影 响砼握裹力。6.6 钢筋绑扎完成后,严禁施工机械的油污等污染钢筋,如果钢筋 被油污污染,可用洗涤液进行清洗,并用清水冲洗干净。6.7 钢筋绑扎成形后,认真执行三检制度。对钢筋的规格、数量、 锚固长度、构造加强筋等都要逐一检查核对,骨架的轴线、位置、垂直度都必须实测检查,经质检员检
8、验合格后报请监理验收, 做好隐蔽 验收记录,质量达到优良标准。7、质量保证措施7.1 劳动力素质保证施工前技术人员、工长、班组长必须认真熟悉、消化图纸,图纸中有 疑问的地方,必须在施工前明确;作业人员要经过详细的技术交底。 特殊工种如钢筋的焊接、机械连接等作业人员要持证上岗;加强对作 业人员的工程质量意识教育,实行岗位责任制,认真执行质量奖罚制 度。7.2 材料质量控制材料质量必须符合设计要求及国家标准,进场材料必须有质量保 证书、合格证及复试报告,不合格的材料不得使用于本工程。7.3机具质量控制钢筋连接所用焊机、套丝机等机具经检测合格后方可使用,并安排专 人周检、维修、保养,保证机具工作质量
9、7.4 施工过程质量控制及要求7.4.1 过程中严格执行程序化、标准化、规范化的科学管理制度, 严格按照局处ISO-9002标准、程序文件、实施细则执行。7.4.2 经理部工程师、质检员要认真对分包方施工管理人员及施工 班组进监督管理,严格按照施工规范、工艺规程、技术交底的要求进 行施。施工过程中及完成后进行自检、互检、交接检,发现问题立即 反馈信息并按照指令进行整改。7.4.3 对钢筋机械连接接头的检查,在分包方验收合格后分别打上 防锈油漆标识,确保每一个接头都为合格品。7.4.5 绑扎钢筋外形尺寸的允许偏差应当符合下表要求:序号项目允许偏差(mm)检验方法1受力筋间距1士 102箍筋、构
10、造筋间距(绑扎)士 10尺检连续三档取最大 值3保护层水平高 差士 3/08安全技术措施8.1 施工人员均需经过三级教育,进入现场必须戴好安全帽。8.2 所有临时用电必须由电工接至作业面, 其他人员禁止乱接电线。 机电设备操作人员应持证上岗,并按规定使用好个人防护用品,其它 非操作人员禁止操纵机电设备。8.3 电焊机外壳应接地或接零保护,一次线长度应不大于5m二次 线长度应不大于 30m ,且接线牢固,并安装好可靠防护罩。电焊机应 防雨、防漏、防砸。8.4 场搬运钢筋时,注意钢筋两端不要碰伤来往人员,放筋时统一 口令一起放下。8.5 实行用火审批制度。当气压焊进行作业时,作业人员在作业前 应检
11、查周围作业环境,设专人看火,灭火器材齐备后,方可作业。8.6 氧气、乙炔时,氧气瓶、乙炔瓶与用火点之间距离大于 10m。8.7 安全员及时检查,及时制止违章作业,消除隐患。8.8 合理调配好劳动力,防止操作人员疲劳作业。严禁酒后操作, 以防发生事故。8.9 夜间作业,作业面应有足够的照明。同时,灯光不得照向场外, 影响铁道交通安全及居民休息。8.10 施工用马道采取必要的防滑措施。9、环保与文明施工措施9.1 制定文明施工制度,划分环卫包干区,做到责任到人。9.2 班长对班组作业区的文明现场负责。坚持谁施工,谁清理,做 到工完场清。下班前必须清理干净。9.3 小型工具、用具不得乱丢乱放,用后及时送交仓库保管。9.4 不得将钢筋放置在脚手架上,对用剩的钢筋要及时清理、吊运 走。绑扎丝不乱丢乱放。9.5 现场钢筋(包括原材、成品钢筋)按规格、类型摆放整齐并挂标 识。9.6 随时收集加工后的钢筋头, 并运至现场设立的废弃物临时储存场地。
