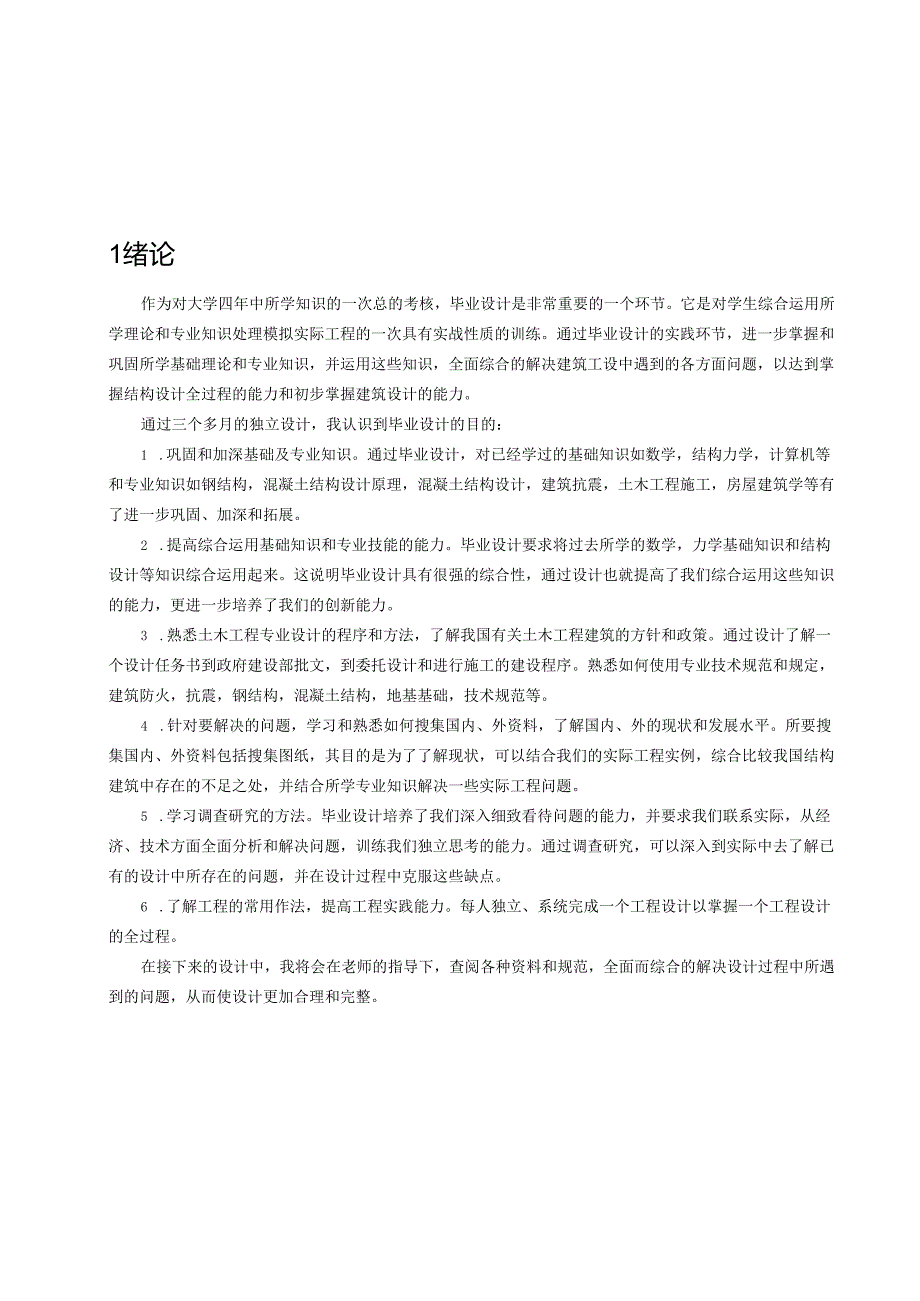

1、1绪论作为对大学四年中所学知识的一次总的考核，毕业设计是非常重要的一个环节。它是对学生综合运用所学理论和专业知识处理模拟实际工程的一次具有实战性质的训练。通过毕业设计的实践环节，进一步掌握和巩固所学基础理论和专业知识，并运用这些知识，全面综合的解决建筑工设中遇到的各方面问题，以达到掌握结构设计全过程的能力和初步掌握建筑设计的能力。通过三个多月的独立设计，我认识到毕业设计的目的：1 .巩固和加深基础及专业知识。通过毕业设计，对已经学过的基础知识如数学，结构力学，计算机等和专业知识如钢结构，混凝土结构设计原理，混凝土结构设计，建筑抗震，土木工程施工，房屋建筑学等有了进一步巩固、加深和拓展。2 .提

2、高综合运用基础知识和专业技能的能力。毕业设计要求将过去所学的数学，力学基础知识和结构设计等知识综合运用起来。这说明毕业设计具有很强的综合性，通过设计也就提高了我们综合运用这些知识的能力，更进一步培养了我们的创新能力。3 .熟悉土木工程专业设计的程序和方法，了解我国有关土木工程建筑的方针和政策。通过设计了解一个设计任务书到政府建设部批文，到委托设计和进行施工的建设程序。熟悉如何使用专业技术规范和规定，建筑防火，抗震，钢结构，混凝土结构，地基基础，技术规范等。4 .针对要解决的问题，学习和熟悉如何搜集国内、外资料，了解国内、外的现状和发展水平。所要搜集国内、外资料包括搜集图纸，其目的是为了了解现状

3、可以结合我们的实际工程实例，综合比较我国结构建筑中存在的不足之处，并结合所学专业知识解决一些实际工程问题。5 .学习调查研究的方法。毕业设计培养了我们深入细致看待问题的能力，并要求我们联系实际，从经济、技术方面全面分析和解决问题，训练我们独立思考的能力。通过调查研究，可以深入到实际中去了解已有的设计中所存在的问题，并在设计过程中克服这些缺点。6 .了解工程的常用作法，提高工程实践能力。每人独立、系统完成一个工程设计以掌握一个工程设计的全过程。在接下来的设计中，我将会在老师的指导下，查阅各种资料和规范，全面而综合的解决设计过程中所遇到的问题，从而使设计更加合理和完整。1.1 设计资料1.1.1

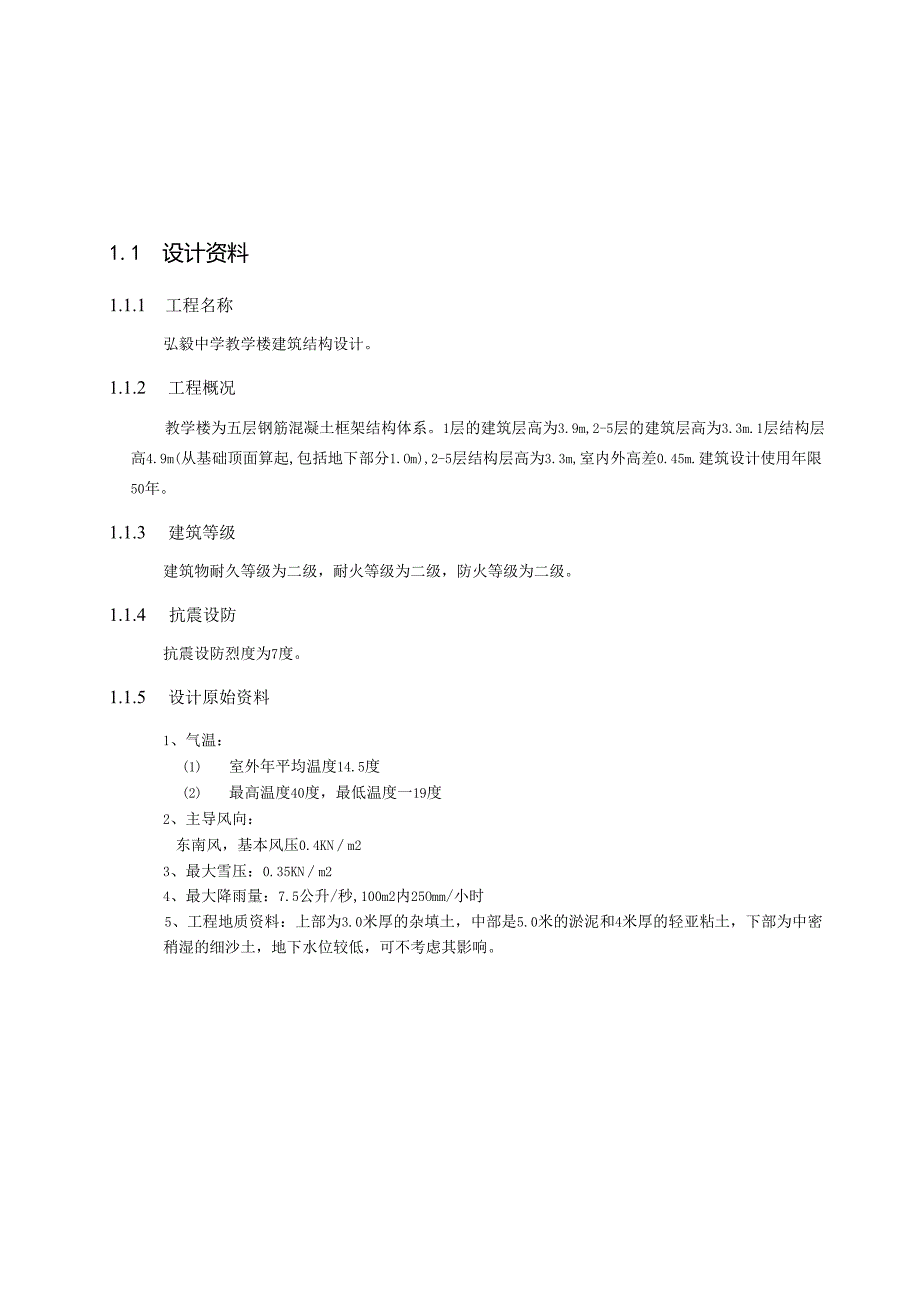

4、 工程名称弘毅中学教学楼建筑结构设计。1.1.2 工程概况教学楼为五层钢筋混凝土框架结构体系。1层的建筑层高为3.9m,2-5层的建筑层高为3.3m.1层结构层高4.9m(从基础顶面算起,包括地下部分1.Om),2-5层结构层高为3.3m,室内外高差0.45m.建筑设计使用年限50年。1.1.3 建筑等级建筑物耐久等级为二级，耐火等级为二级，防火等级为二级。1.1.4 抗震设防抗震设防烈度为7度。1.1.5 设计原始资料1、气温：(1) 室外年平均温度14.5度(2) 最高温度40度，最低温度一19度2、主导风向：东南风，基本风压0.4KNm23、最大雪压：0.35KNm24、最大降雨量：7.

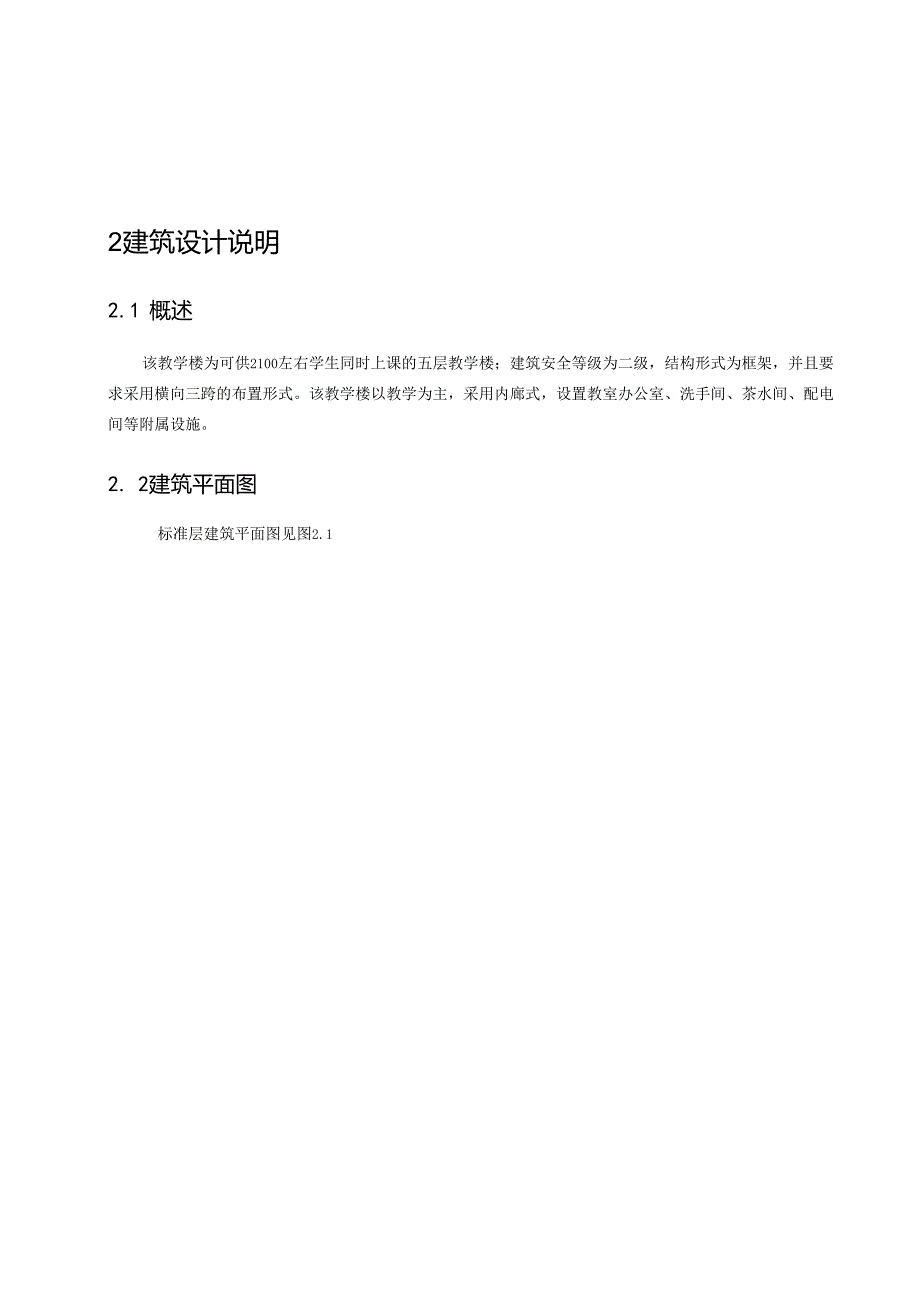

5、5公升/秒,100m2内25Omm/小时5、工程地质资料：上部为3.0米厚的杂填土，中部是5.0米的淤泥和4米厚的轻亚粘土，下部为中密稍湿的细沙土，地下水位较低，可不考虑其影响。2建筑设计说明2.1 概述该教学楼为可供2100左右学生同时上课的五层教学楼；建筑安全等级为二级，结构形式为框架，并且要求采用横向三跨的布置形式。该教学楼以教学为主，采用内廊式，设置教室办公室、洗手间、茶水间、配电间等附属设施。2. 2建筑平面图标准层建筑平面图见图2.1W川的脚WI加圃ID1WIlMIi,叫WIMMIPIIMUIIlnM叫，膈|叫mH三111lMIfMJgl星悝7图2.1弘毅中学教学楼标准层建筑平面图

6、2.3建筑平面图设计2.3.1房间使用面积、形状、大小的确定本设计是教学楼，应根据建筑使用性质、建设规模与标准的不同，确定各附属设施。教学楼建筑应根据使用要求，结合基地面积、结构选型等情况按建筑模数确定开间和进深，并为今后改造和灵活分隔创造条件，故本建筑为五层框架结构体系，建筑面积约470011建筑物平面为长方形。建筑设计使用年限50年。2.3.2门窗大小及位置的确定教学楼大厅门洞口宽不应小于900mm,高不应低于2m,根据人流的多少和搬进房间设备的大小取大门宽为2184mm,并采用两扇大门，开启方向朝大厅内侧；窗大小和位置的确定，主要是考虑到室内采光和通风的要求，本次设计中，大厅的窗户，考虑

7、规范要求窗地比1:7,窗宽取为1800mm,高度取为1800mmo2.3.3楼梯一幢建筑物除了有满足各种使用功能的房间以外，还需要有把各个使用房间及室内外有机联系起来的交通联系部分，以保证使用便利和安全疏散。在多层建筑中，楼梯是必不可少的一部分，是楼层人流疏散的必经之路，楼梯的数量、位置及形式应满足使用方便和安全疏散的要求，注重建筑环境空间的艺术效果。设计楼梯时，还应使其符合建筑设计防火规范、民用建筑设计通则和其他有关单项建筑设计规范的规定。考虑防火要求，多层建筑应设封闭楼梯间，且应靠外墙设置，能直接天然采光和自然通风。考虑结构楼梯平面形式的选用，主要依据其使用性质和重要程度来决定。楼梯是多层

8、房屋中的重要组成部分。楼梯的平面布置、踏步尺寸、栏杆形式等由建筑设计确定。板式楼梯具有下表面平整，施工支模方便，外观比较轻巧的优点，是一种斜放的板，板端支承在平台梁上。作用于梯段上的荷载直接传至平台梁。当梯段跨度较小（一般在3m以内）时，采用板式楼梯较为合适。但其斜板较厚，为跨度的1/251/30。梯段净高（三）一般应大于人体上肢伸直向上，手指触到顶棚的距离。梯段净高应当以踏步前缘处到顶棚垂直线净高度计算。考虑行人肩扛物品的实际需要，防止行进中碰头产生压抑感，楼梯梯段净高不小于2200mm,平台部分的净高应不小于2000mmo梯段的起始、终了踏步的前缘与顶部凸出物内边缘的水平距离应不小于300

9、mmo为了适用和安全，每个梯段踏步一般不超过18步，也不应小于3步。梯段坡度的选择要从攀登效率、节约空间、便于人流疏散等方面考虑。一般在人流量大、安全标准较高或面积充裕的场所，其坡度可较平缓，适宜坡度30度左右。仅供少数人使用或不经常使用的辅助楼梯则允许坡度较陡（不宜超过38度）。计算踏步高度和宽度的一般公式：2R+G=600mm其中：R踏步高度；G踏步宽度；600mm妇女、儿童平均踏步长度。本工程的踏步高度为150mm,踏步宽度30Omm。作为主要交通用的楼梯梯段净宽应根据楼梯使用过程中人流股数确定，一般按每股人流宽度为0.55+（00.15）m计算，并不应少于两股人流。（00.15m为人流

10、在行进中人体的摆幅，公共建筑人流众多应取上限值）楼梯平台包括楼层平台和中间平台两部分。中间平台形状可变化多样，除满足楼梯间艺术需要外，还要适应不同功能及步伐规律所需尺寸要求。楼层平台：除开放楼梯外，封闭楼梯和防火楼梯,其楼层平台深度应与中间平台深度一致。本工程楼梯的确定：本工程中采用两部板式双跑楼梯。作为主要交通用的楼梯梯段净宽应根据楼梯使用过程中人流股数确定，一般按每股人流宽度0.55m+00.15m计算，并不应少于两股人流。楼梯平台部位的净高不应小于2m,楼梯梯段部位的净高不应小于2.2m楼梯梯段净高为自踏步前缘线量至直上方凸出物下缘间的铅垂高度。楼梯坡度的选择要从攀登效率，、节省空间、便

11、于人流疏散等方面考虑。因而本建筑楼梯踏步高度选用150mm,踏面选用300mmo2.3.4台阶台阶作为水平的交通联系其主要功能是连接门厅，以解决建筑物中水平联系和疏散的问题，要求其宽度满足人流通畅和建筑防火的要求。按规范要求，中小型公共建筑台阶最小宽度为1.5m,本设计中大厅外台阶宽度设为1.5mo2.3.5建筑空间和立面设计立面设计是在满足房间的使用要求和技术经济条件下，运用建筑造型和立面构图的一些规律，结合平面的内部空间组合进行的。进行立面设计设计时要考虑房屋的内部空间关系，相邻立面的协调，各立面墙面的处理和门窗安排，满足立面形式美观要求，同时还应考虑各入口，雨篷等细部构件的处理。建筑剖面

12、考虑的是建筑物各部分高度，建筑层数和空间结构体系。确定房间净高时，主要考虑房间的使用性质，室内采光通风及设备设置和结构类型。综合考虑这些因素，取教学楼底层层高为3.9m,其余各层层高为3.3mo2.3.6建筑装饰装修在装饰上不追求豪华，重视材质，崇尚自然，和谐，突出重点，创造出与建筑物身份相称的朴实、典雅。正立面外墙为浅灰色的面砖，配上灰色的铝合金窗。室内采用地板砖，在卫生间内采用防滑瓷砖防水楼面。2.3.7防火设计疏散楼梯是安全疏散道路中一个主要组成部分，应设明显指示标志，并宜布置在易于寻找的位置。但电梯不能作为疏散楼梯用。疏散楼梯的多少，可按宽度指标结合疏散路线的距离及安全出口的数目确定。

13、防火门：防火门分为甲、乙、丙三级，其耐火极限分别为L2h、0.9hx0.6ho防火门应为向疏散方向开启的平开门，并在关闭后应能从任何一侧手动开启。用于疏散走道和楼梯间的防火门，还应具有顺序关闭的功能。2.4建筑细部构造设计2.4.1勒脚勒脚是墙身接近室外地面的部分，一般情况下，其高度为室内地坪与室外地面的高差部分。它起着保护墙身和增加建筑物立面美观的作用。由于它容易受到外界的碰撞和雨、雪的侵蚀，遭到破坏，同时地表水和地下水的毛细作用所形成的地潮也会造成对勒脚部位的侵蚀。所以，在构造上必须采取相应的防护措施。勒脚防潮层：分为水平防潮层和垂直防潮层。当室内地坪出现高差或室内地坪低于室外地面时，要同

14、时设置水平防潮层和垂直防潮层。本工程只设水平防潮层。水平防潮层根据材料的不同，一般有油毡防潮层、防水砂浆防潮层、配筋细石混凝土防潮层。油毡防潮层具有一定的韧性、延伸性和良好的防潮性。由于油毡层降低了上下砌体之间的粘结力，且降低了砌体的整体性，对抗震不利，目前已少用。砂浆防潮层是在需要设置防潮层的位置铺设防水砂浆。防水砂浆能克服油毡防潮层的缺点，但由于砂浆系脆性材料，易开裂。故不适于地基会产生微小变形的建筑中。为了提高防潮层的抗裂性能，常采用60m11厚的配筋细石混凝土防潮层。工程中常在标高-0.06m处设防潮层。2.4.2散水为保护墙基不受雨水的侵蚀，常在外墙四周将地面做成向外倾斜的坡面，以使

15、将屋面水排至远处，这一坡面称散水。散水坡度约3%5%,宽一般为60OmmIO(X)mm,纵向每隔10米做一道伸缩缝，散水与外墙设20宽缝，其缝内均填沥青砂浆。当屋面排水方式为自由落水时，要求其宽度较出檐多200mm,一般雨水较多地区多做成明沟，干燥地区多做成散水。本工程做散水，宽度800mm,坡度3%,做法详见施工说明。2.4.3楼面工程（1）内地面混凝土垫层酌情设置纵横缝（平头缝），细石混凝土地面面层设置分格缝，分格缝与垫层缩缝对齐，缝宽20mm,内填沥青玛蹄谛脂。（2）浇水磨石楼地面面层应分格，除特殊注明外，一般普通水磨石面层用厚玻璃条分隔；彩色水磨石面层用2厚铜条分格，分格大小酌情处理。

16、3）室内经常有水房间（包括室外阳台）应设地漏，楼地面用1：2.5水泥砂浆（掺3%防水粉）作不小于1%排水坡度坡向地漏，最薄处为20厚，地面最高点标高低于同层房间地面标高20。（4）特殊注明外，门外踏步、坡道的混凝土垫层厚度做法同地面。2.4.4屋面工程（1）屋面防水等级为11级，具体做法详见施工说明。（2）基层与突出屋面结构（女儿墙、墙、变形缝、管道、天沟、檐口）的转角处水泥砂浆粉刷均做成圆弧或圆角。（3）凡管道穿屋面等屋面留洞孔位置须检查核实后再做防水材料，避免做防水材料后再凿洞。（4）高屋面雨水排至低屋面时，应在雨水管下方屋面铺放一块490X490X30细石混凝土板保护。2.4.5门窗工

17、程（1）在生产加工门、窗之前，应对门窗洞口进行实测。（2）门窗安装前预埋在墙或柱内的木、铁构件应做防腐、防锈处理。2.4.6油漆构件防腐、防锈工程（1）所有埋入混凝土及砌块中的木质构件均须做好防腐处理，满涂焦油一道。屋面架空硬木版须经防虫、防腐处理后方可使用，面刷酚Si清漆。（2）所有埋入混凝土中的金属构件须先除锈，刷防锈漆二道；所有露明金属构件（不锈钢构件除外），均须先除锈刷防锈漆一道，再刷油漆二道。（3）所有室内木质门窗均需打腻子，磨退后刷底漆一道，再刷调和漆二道。3结构选型根据建筑的使用功能要求，工程采用混凝土柩架结构，楼板、屋盖、楼梯均采用钢筋混凝土现浇。内外墙采用大空页砖。3.1柱网

18、布置本教学楼标准层柱网布置图3.1所示:图3.1标准层柱网布置图3.2框架结构承重方案的选择竖向荷载的传力途径：楼板的均布活载和恒载经次梁间接或直接传至主梁，再由主梁传至框架柱，最后传至地基。根据以上楼盖的平面布置及竖向荷载的传力途径，本教学楼框架的承重方案为双向框架承重。3.3框架结构平面布置图根据该房屋结构的使用功能及建筑设计的要求，进行了建筑平面、立面及剖面设计，其建筑平面、结构平面和剖面图都已给出。主体结构共5层，标准层层高均为3.3米，底层层高为3.9米。女儿墙高为0.6米。其中建筑结构平面图如图3.2所示.图3.2框架结构平面布置图3.4构件截面尺寸的估算1 .板厚：板支承中心线间

19、距离lc=66003=2200mm,选取板厚100mm则hlc=1002200=l222 .框架梁截面尺寸初估：(1)横向框架梁边跨：h=(1/8-1/12)Z0=(1/8-1/12)6600=(550-825)mm,取h=800mmb=(1/2-1/3)h=(1/2-1/3)X800=(267-400)mm错误!未找到引用源。,取b=300mm中跨(走道)：取h=800mm,b=300mm(2)纵向框架梁：0=6.7mm,h=(1/8-1/12)Iq=(1/8-1/12)6700=(558-837)mm,取h=800mmb=(1/2-1/3)h=(1/2-1/3)800=(267-400)m

20、m,取b=300mm(3)横向次梁h=(1/8-1/12)0=(1/8-1/12)6600=(550-825)mm,取h=800mmb=(1/2-1/3)h=(1/2-1/3)800=(267-400)mm错误!未找到引用源。,取b=300mm3 .框架柱截面尺寸初估：框架柱受轴向压力，但考虑到弯矩的影响，可将轴向力N适当放大，边柱一般乘以1.2的放大系数，中柱一般乘以1.1的放大系数。则柱的截面尺寸根据柱的轴压比限值，按下列公式计算：(1)柱组合的轴压力设计值N=BFgEn(2-1)式中：B一考虑地震作用组合后柱轴压力增大系数。此处取1.0。F一按简支状态计算柱的负载面积。gE一折算在单位建

21、筑面积上的重力荷载代表值，可近似的取14KNm2on验算截面以上的楼层层数。(2)柱受压截面面积A。NN/UNfC(2-2)式中：5框架柱轴压比限值，本方案为三级抗震等级，查抗震规范可知取为1.05。九一混凝土轴心抗压强度设计值，对C30,查得14.3Nmn计算过程如下：(按内柱计算)F=6.712(6.6+3)=32.2m2N=FgEn=1.032.2143=1352.4(kN)乘以放大系数1.1为1487.64kNAcNuNfc=1352.4103/(1.05X14.3)=90069.93(mm2)取中柱截面450mm450mm考虑到边柱承受偏心荷载且跨度较大，故取边柱截面尺寸为bchc=

22、500mm500mmo由于以上各柱子截面尺寸较为接近，考虑施工方便，统一取50OnInIX50OnInI柱截面尺寸。梁柱截面尺寸如表3.1、3.2所示：表3.1柱截面尺寸层次混凝土边柱中柱1C30500X500500X5002-5C30500X500500X500表3.2梁截面尺寸方向截面尺寸(bh)纵向框架梁300X800横向框架梁300X800横向次梁300X8004荷载计算4.1屋面横梁竖向线荷载标准值O.5KNm2D不上人屋面恒荷载铝基涂料15厚细纱保护层沥青卷材防水层20厚抗裂砂浆120厚加强型水泥石膏聚苯保温板17X0.015=0.255KNm20.05KNm20.02020KNm

23、3=0.4KNm20.17KNm30.12=0.0204KNm2100厚钢筋混凝土楼面板15厚石灰砂浆抹灰顶棚24KNm30.1=2.4KNm217KNm30.015=0.255KNm2合计3.88KNm22)活荷载雪荷载0.35kNm2按不上人的承重钢筋混凝土屋面一般取0.5kNm2,考虑维修荷载较大，可作0.2kN/n?的增减，本处作0.7kNm2,雪荷载与维修和再两者不同时考虑，仅取最大值，即取0.7X6.7=4.69kNm21）恒荷载：10厚陶瓷地砖5厚水泥胶结合层15厚1：3水泥砂浆找平层100厚钢筋混凝土楼面板15厚石灰砂浆抹灰顶棚2）活荷载标准值：4.2楼面横梁竖向线荷载标准值2

24、0KNm30.01=0.2KNm216KNm30.01=0.08KNm220KNm30.015=0.3KNm224KNm30.1=2.4KNm217KNm30.015=0.255KNm2合计3.235KNm2教室2.0KNm2教室走廊2.5KN/m屋面O.5Wm24.3梁荷载(1)次梁(10厚抹灰层，200X400)250.2(0.4-0.1)+0.010.3217+0.2X0.01X17=1.64KN/m(2)主梁(10厚抹灰层，300X700)4.4墙体及其他构件（1）檐口（200宽）15厚1：3水泥砂浆找平层SBS改性沥青卷材卷材胶结剂15厚1：3水泥砂浆找平层10厚轻集料混凝土找坡层1

25、0厚钢筋混凝土板25(0.7-0.1)0.3+0.01(0.70.1)217+0.30.0117=4.7KN/m20KNm30.2X0.015=0.06KN/m0.3KNm20.2=0.06KN/m0.23KNm2=0.6KN/m20KNm30.20.015=0.06KN/m12KNm30.20.01=0.024KN/m25KNm30.20.1=0.05KN/m合计1.304KN/m（2）女儿墙（600高370宽）普通砖18KNm30.60.37=4.0KN/m水泥砂浆涂料20KNm30.015X0.9=0.27KN/m0.05KNm2(0.92+0.37)=0.11KN/m合计4.38KN/

26、m(3)雨篷防水砂浆20KN/m30.023.4=1.36KN/m(4)25层砌体内墙(每堵)枚重18KNm30.24(3.99.0-22,1X0.9)=135.30KN门重0.5KNm22.l0.92=1.89KN水泥砂浆220KNm20.015(3.99.0-22.l0.9)=18.79KN8厚陶瓷面砖219.8KN/m30.008(3.99.0-22.l0.9)=9.92KN合计165.9KN9=18.43KN/m(5)底层内墙18X0.24(4.29-22.l0.9)+0.52.l0.92+2200.015(4.2X92X2.10.9)+219,80.008(4.29-22.l0.9)

27、20.OlKN(6)2-5层砌体外墙破重18KNm30.37(3.99.0-21.81.8)=190.61KN窗重0.5KNm2l.81.8X2=3.24KN20厚石灰砂浆7KN/m30.02(3.99-21.81.8)=9.73KN80厚充气石膏板13.5KN/m，0.08X(3.99-21.81.8)=30.91KN水泥砂浆20KN/m30.015(3.99.0-21.81.8)=8.59KN5厚水泥胶结合板0.4KNm2(3.99-21.81.8)=11.45KN细石窗台226.4KN/m20.371.80.08=2.81KN合计257.34/9=28.59KN/m(7)底层外墙180

28、37(4.29-21.81.8)+0.51.81,8X2+170.02(4.29-21.81,8)+13.50.08(4.29-2l.81.8)+200.015(4.29-21.81.8)+0.4(4.29-2l.81.8)+226,40.371,8X0.08=281.04/9=31.23KN/m24 .5风荷载由设计条件，Wo=O.55KNm2,按C类粗糙度可查得z在30m,20m,15m,10m,5m处为1.00,0.84,0.74,0.74,0.74、风荷载体型系数迎风面为+0.8,背风面为一0.5左风：F5=0.55(0.8+0.5)1.009.0(3.9/2+0.6)=16.41K

29、NF4=0.55(0.8+0.5)0.849.03.9=21.08KNF3=0.55(0.8+0.5)0.749.03.9=18.57KNF2=0.55(0.8+0.5)0.749,03,9=18.57KNFl=O.55(0.8+0.5)0.749.0(3.9/2+4.65/2)=20.36KN图4.5风荷载转化为节点集中荷载（kN）5 .结构设计计算5.1 横向框架在竖向荷载作用下的计算简图及内力计算5.1.1 横向框架在恒活荷载作用下的内力分析框架KJZ的楼面框架编号为KLZ,屋面框架梁编号为WKLZ,其承受的竖向荷载有:次梁传来的集中荷载框架自重（为均布荷载），板的面荷载传给次梁,次梁再

30、以集中力传给主梁（要加上次梁自重），然后主梁以均布荷载作用（1）受荷情况（2）计算简图:(3)内力分析1*)AB跨受集中荷载顶层：屋顶3.88Knm22.2m4.5m=38.41Kn次梁1.64Knm(4.50.3)m=6.89Kn主梁4.76Knm6.6m=31.42Kn底层及标准层：楼板3.24Knm3X2.2m4.5m=32.08Kn次梁1.62Knm(4.5-0.3)m=6.89Kn主梁4.76Knm6.6m=31.42K故：恒荷载标准值GkI=38.41+6.89+31.42=76.72KnGk2=32.08+6.89+31.42=70.39Kn等效均布荷载gekl=876.72/3

31、6.6=30.99Knmgek2=870.39/36.6=28.44Knm梁固端弯矩MgkI=l1230.996.62=112.49Kn.mMgk2=11228.446.62=103.24Kn.m2*)BC跨双向板受均布荷载A=3xl,52=2,25顶层：屋顶3.88Knm22.25m2=7.29Kn主梁4.76KNm底层及标准层：楼板3.24KNm22.25m2=7.29KN主梁4.76KNm恒荷载标准值gekl=8.7323.0+4.76=10.58Knmgek2=7.2923.0+4.76=9.62Knm梁固端弯矩Mgkl=l1210.5832=7.94Kn.mMgk2=l129.623

32、2=7.22Kn.m5.1.2 横向框架在恒荷载作用下的内力计算用弯矩分配法，准备工作：对风荷载计算中的各种相对线刚度值图，除底层柱外，其余层各柱线刚度乘以0.9下毒旅郎下柱橙W0,3620,6380,4320,2450,32340.72-112,4971.77112,49-45.17-25,61-7,94-33,7713,73-22,5935,89-10,473215,65-10,98-623-8,2116,94-16.949223-42.31-49.92附甲右梁Itt下任榜N)2560,4680,3470,218三180,21727,4627,46-103,2448.3210324-33,

33、32-20,93-20,93-7,22-20,8420,36-4,6413,73-4,64-16.66-8.1524.16-0,31-12,81-0,19-10,47-0,19-0,1943,1836,55-79.7393,77-33,93-31.59-28,25W根搐Itt下任极W02660,362想6380,34702180,2180,21727,4627,46-103,2448.32103,24-33,32-20,93-20,93-7,22-20,8420.36-2,8713,73-2,87-16,665.0624.16-1.12-10,47-0.7-10,47-0,7-0.728,32

34、38,32-76.6492.96-32,1-32.1-28,761下柱右第糕Ift下柱根J266三a)6380,34702180,218021727,4627,46-103,2448.32103,24-33,32-20,93-20,93-722-20,8420,36-2,7813,73-2,78-16.66-4.8824.16-1.35-10,47-0,85-9,80-0,85-0,8438,4138,05-76,4692.73-32,25-31,58-28,9上柱下柱松晨Itt糕125902860,4550,36。204II67XS6?N26.7429,53-103,2446.97103,2

35、4-34,57-19,59-16,04-7,22-28,5213,730,921,02-17291.6223.49-4.69-10,47-2,66-2,17-3.541.3939,55-71.9487.47-32,72-18,21-36,5415.2892,233,973.61361361361剪力图K轴力图的准备：外柱：屋面层1：由剪力算得65.3IKN外框架梁4.76X2.25X2=21.42总86.73KN屋面层2：由剪力算得65.31KN柱自重250.50.53,9=24.38N外墙自重28.594.5=128.66KN外框架梁4.764.5=21.42KN总239.77KN以此类推：

36、4层层顶=239.77+4.76X4.5=261.19KN4层层底=261.19+24.38+128.66=414.23K3层层顶=414.23+21.42=435.65KN3层层底=435.65+24.38+128.66=588.69KN2层层顶=588.69+21.42=610.IlKN2层层底=610.11+24.38+128.66=763.15KN1层层顶=763.15+21.42=784.57KN1层层底=784.57+250,50.55.2+187.38=1004.45KN内柱：5层层顶=4.764.5+3.884.5+88.13=127.OlKN5层层底=127.01+24.38

37、18.434.5=234.33KN4层层顶=234.33+21.42+3.24X4.5=270.33KN4层层底=270.33+24.38+82.94=377.65KN3层层顶=377.65+21.42+14.58=413.65KN3层层底=413.65+24.38+82.94=520.97KN2层层顶=520.97+21.42+14.58=556.97KN2层层底=556.97+24.38+82.94=664.29KN1层层顶=664.29+21.42+14.58=700.29KN1层层底=700.29+32.5+120.69=853.39KN86,73127,01轴力图N5.1.3横向框

38、架在活荷载作用下的内力计算采用满跨布置，由于不上人屋面活载为0.5KN11教室为2.0KNm2,走廊为2.5KN112而雪荷载标准值为Sk=UrS0(1) AB跨：顶层:屋顶0.5KNm2.24.5=4.95KN次梁6.89KN主梁31.42KN底层及标准层：楼板2.02.24.5=19.8KN次梁6.89KN主梁31.42KN所以，活载标准值：Qkl=43.26Qk2=58.11等效均布荷载：qkl=8F31=843.2636.6=17.48KNm,qk2=8F31=858.1136.6=23.48KNm梁固端弯矩:Mkl=l1217.486.62=63.45KN.mMk2=11223.48

39、6.62=85.23KN.m(2) BC跨:顶层：屋顶0.5X2.25=1.13KN主梁4.76KNm底层及标准层：楼板2.5X2.25=5.63KN主梁4.76KNm所以，活载标准值:qk2=5.63X/3+4.76=8.52KNmqkl=(1.132)/3+4.76=5.52KNm梁固端弯矩:Mkl=1125.5232=4.14KN.mMk2=1128.5232=6.39KN.m弯矩图如下:剪力图如下:轴力图如下:40,596,63152,67208,72三fi4,Sfi46.02G100,11160,P9220.46280.54轴力图N5.2横向框架在水平荷载作用下的计算简图及内力计算5

40、2.1横向框架在风荷载作用下的位移及内力计算各杆相对线刚度及相关尺寸根据上图及水平风荷载标准值，采用D值法计算风荷载作用下的内力1）框架柱的剪力框架柱剪力标准值计算层数(F)柱号K=ib2icc=k2+kD=c12ich2V=2FXDF(KN)5A51.5950.4440.186(12/3.92)3.28(16.41KN)B53.9760.6650.279(12/1.92)4.924A41.5950.4440.186(12/3.92)7.50(21.08KN)B43.9760.6650.279(12/1.92)11.253A31.5950.4440.186(12/3.92)11.21(18.

41、57KN)B33.9760.6650.279(12/1.92)16.822A21.5950.4440.186(12/3.92)14.93(18.57KN)B23.9760.6650.279(12/1.92)22.391Al2.160.5190.279(12/4.22)26.24(20.36KN)Bl5.3870.7290.226(12/4.22)21.262）框架柱反弯点高度计算层数第五层(m=5,n=5nh=3.9m)柱号kOCL1Y1CL2丫2CL3Y3y(m)A51.5950.5610一一102.18B53.9760.4510一一101.76第四层(m=4,n=4,h=3.9m)A41.
