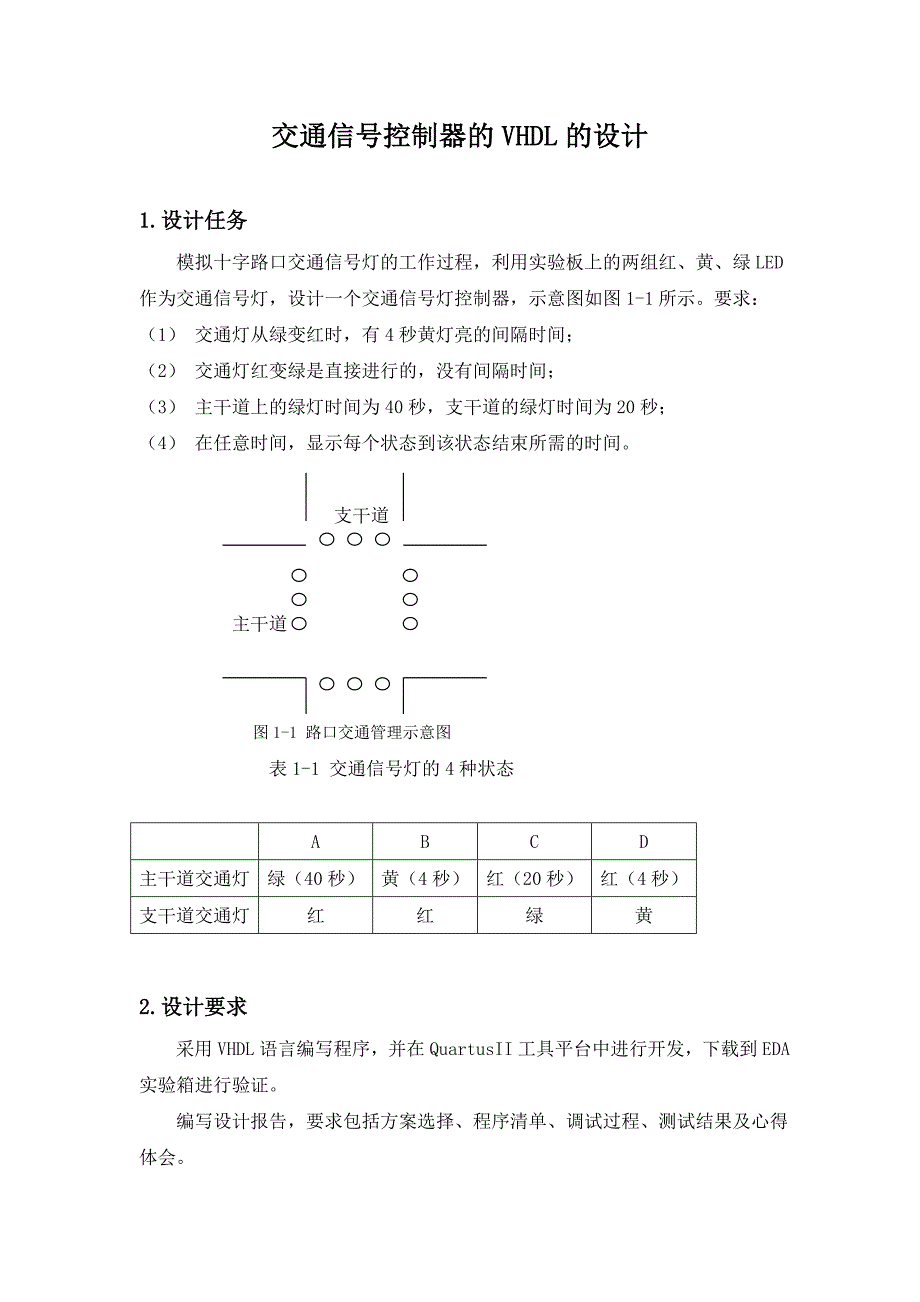

1、交通信号控制器的VHDL的设计1. 设计任务 模拟十字路口交通信号灯的工作过程，利用实验板上的两组红、黄、绿LED作为交通信号灯，设计一个交通信号灯控制器，示意图如图1-1所示。要求：（1） 交通灯从绿变红时，有4秒黄灯亮的间隔时间；（2） 交通灯红变绿是直接进行的，没有间隔时间；（3） 主干道上的绿灯时间为40秒，支干道的绿灯时间为20秒；（4） 在任意时间，显示每个状态到该状态结束所需的时间。 支干道 主干道 图1-1 路口交通管理示意图表1-1 交通信号灯的4种状态ABCD主干道交通灯绿（40秒）黄（4秒）红（20秒）红（4秒）支干道交通灯红红绿黄2.设计要求 采用VHDL语言编写程序，

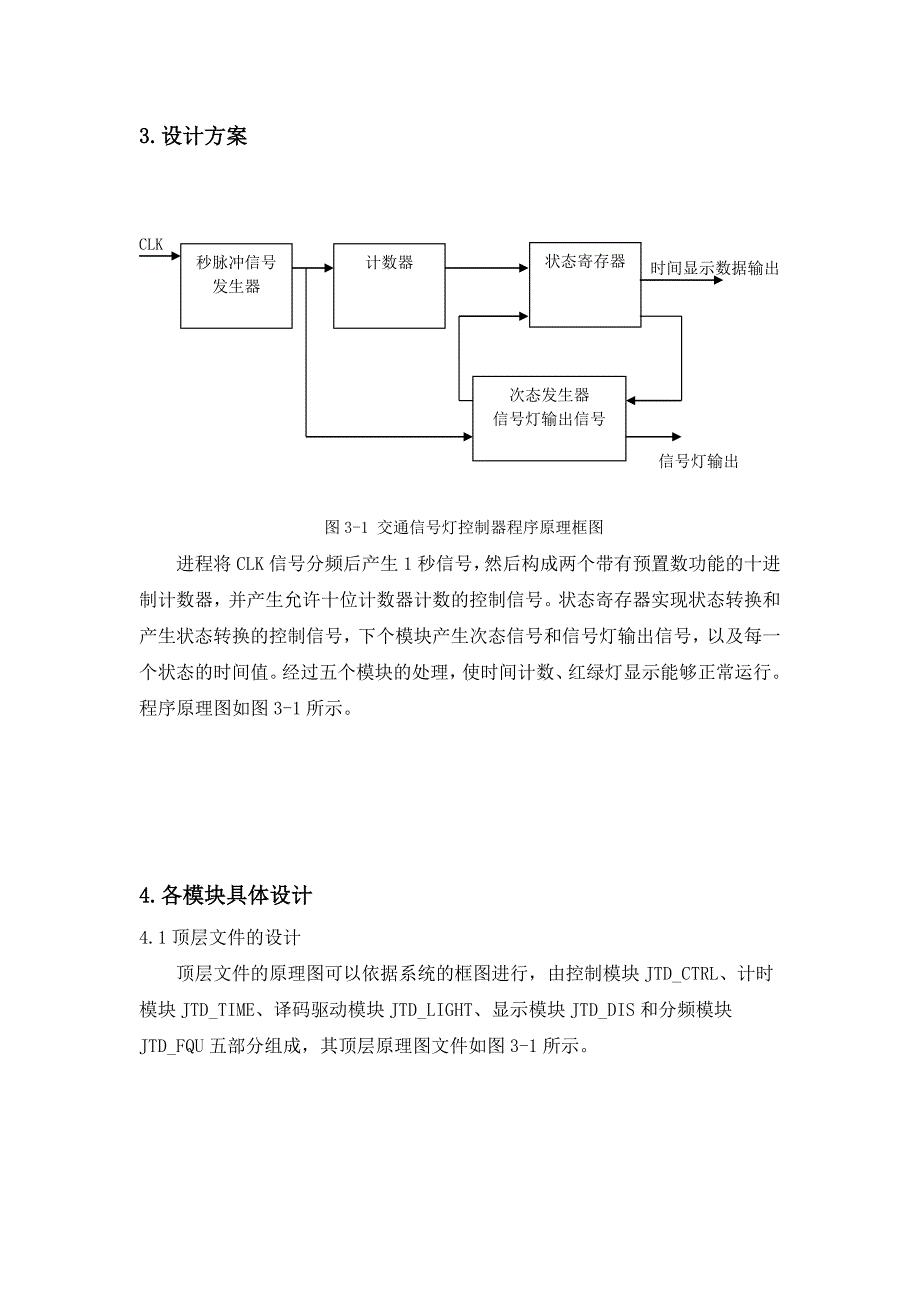

2、并在QuartusII工具平台中进行开发，下载到EDA实验箱进行验证。 编写设计报告，要求包括方案选择、程序清单、调试过程、测试结果及心得体会。3.设计方案状态寄存器秒脉冲信号发生器计数器CLK 时间显示数据输出 次态发生器信号灯输出信号 信号灯输出 图3-1 交通信号灯控制器程序原理框图进程将CLK信号分频后产生1秒信号，然后构成两个带有预置数功能的十进制计数器，并产生允许十位计数器计数的控制信号。状态寄存器实现状态转换和产生状态转换的控制信号，下个模块产生次态信号和信号灯输出信号，以及每一个状态的时间值。经过五个模块的处理，使时间计数、红绿灯显示能够正常运行。程序原理图如图3-1所示。 4

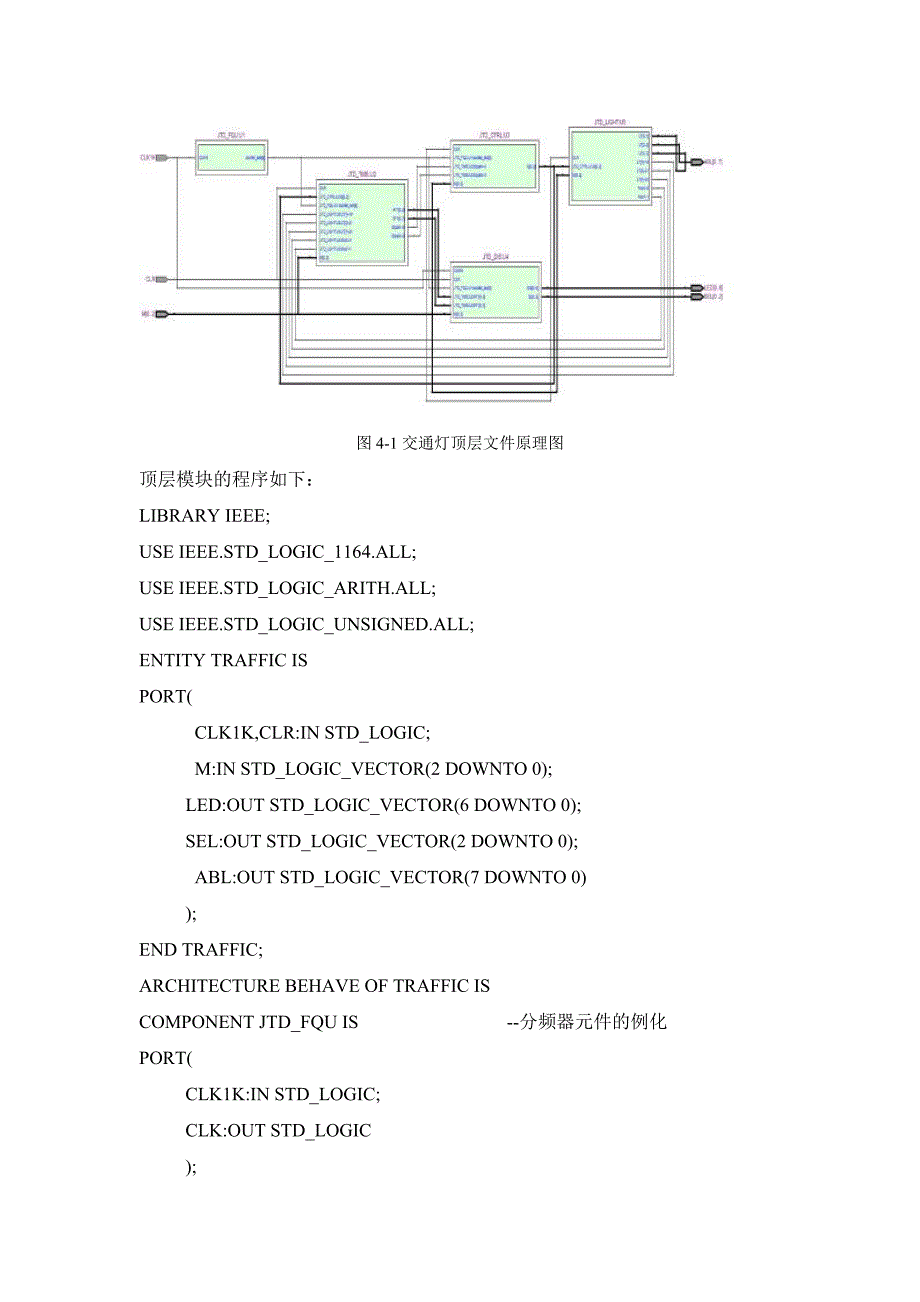

3、各模块具体设计4.1顶层文件的设计 顶层文件的原理图可以依据系统的框图进行，由控制模块JTD_CTRL、计时模块JTD_TIME、译码驱动模块JTD_LIGHT、显示模块JTD_DIS和分频模块JTD_FQU五部分组成，其顶层原理图文件如图3-1所示。图4-1交通灯顶层文件原理图顶层模块的程序如下：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY TRAFFIC ISPORT( CLK1K,CLR:IN STD_LOGIC;

4、M:IN STD_LOGIC_VECTOR(2 DOWNTO 0); LED:OUT STD_LOGIC_VECTOR(6 DOWNTO 0); SEL:OUT STD_LOGIC_VECTOR(2 DOWNTO 0); ABL:OUT STD_LOGIC_VECTOR(7 DOWNTO 0) );END TRAFFIC;ARCHITECTURE BEHAVE OF TRAFFIC ISCOMPONENT JTD_FQU IS -分频器元件的例化PORT( CLK1K:IN STD_LOGIC; CLK:OUT STD_LOGIC );END COMPONENT;COMPONENT JTD_D

5、IS IS -数码显示的元件例化PORT( CLK1K,CLK,CLR:IN STD_LOGIC; M:IN STD_LOGIC_VECTOR(2 DOWNTO 0); AT,BT:IN STD_LOGIC_VECTOR(7 DOWNTO 0); LED:OUT STD_LOGIC_VECTOR(6 DOWNTO 0); SEL:OUT STD_LOGIC_VECTOR(2 DOWNTO 0) );END COMPONENT;COMPONENT JTD_LIGHT IS -译码驱动的元件例化PORT( CLR:IN STD_LOGIC; M,S:IN STD_LOGIC_VECTOR(2 DO

6、WNTO 0); ABL:OUT STD_LOGIC_VECTOR(7 DOWNTO 0) );END COMPONENT;COMPONENT JTD_TIME IS -计时元件的例化PORT( CLK,CLR:IN STD_LOGIC; M,S:IN STD_LOGIC_VECTOR(2 DOWNTO 0); AT,BT:OUT STD_LOGIC_VECTOR(7 DOWNTO 0) );END COMPONENT;COMPONENT JTD_CTRL IS -控制模块的元件例化PORT( CLK,CLR:IN STD_LOGIC; AT,BT:IN STD_LOGIC_VECTOR(7

7、DOWNTO 0); M:IN STD_LOGIC_VECTOR(2 DOWNTO 0); S:OUT STD_LOGIC_VECTOR(2 DOWNTO 0) );END COMPONENT;SIGNAL CLK:STD_LOGIC;SIGNAL AT:STD_LOGIC_VECTOR(7 DOWNTO 0);SIGNAL BT:STD_LOGIC_VECTOR(7 DOWNTO 0);SIGNAL S:STD_LOGIC_VECTOR(2 DOWNTO 0);BEGIN U1:JTD_FQU PORT MAP( -名字关联方式赋值 CLK1K=CLK1K, CLK=CLK );U2:JTD

8、TIME PORT MAP( CLR=CLR, AT=AT, BT=BT, CLK=CLK, M=M, S=S );U3:JTD_CTRL PORT MAP( M=M, S=S, CLK=CLK, CLR=CLR, AT=AT, BT=BT );U4:JTD_DIS PORT MAP( CLK1K=CLK1K, CLK=CLK, CLR=CLR, AT=AT, BT=BT, LED=LED, SEL=SEL, M=M );U5:JTD_LIGHT PORT MAP( CLR=CLR, S=S, ABL=ABL, M=M );END BEHAVE;4.2 控制模块JTD_CTRL的设计 控制的

9、模块根据外部输入信号M2M0和计时模块JTD_TIME的输入信号，产生系统的状态机，控制其他部分协调工作。控制模块的源文件程序如下：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY JTD_CTRL ISPORT( CLK,CLR:IN STD_LOGIC; M:IN STD_LOGIC_VECTOR(2 DOWNTO 0); -用M来表示系统的8种工作状态 AT,BT:IN STD_LOGIC_VECTOR(7 DOWNTO 0); S:OUT STD_LOGIC_VECTOR(2

10、DOWNTO 0) ); END JTD_CTRL; ARCHITECTURE JTD_1 OF JTD_CTRL IS SIGNAL Q:STD_LOGIC_VECTOR(2 DOWNTO 0); BEGIN PROCESS(CLR,CLK,M,AT,BT) BEGIN IF CLR=1THEN Q=000; -清0处理 ELSIF(CLKEVENT AND CLK=1)THEN -时钟上升沿信号一来，M控制系统的8种状态 IF M=000THEN Q=001; END IF; IF M=001THEN Q=011; END IF; IF M=010THEN Q=101; END IF; I

11、F M=011THEN Q=100THEN IF(AT=X01)OR(BT=X01)THEN Q=Q+1; ELSE Q=Q; END IF; END IF; END IF; END PROCESS; S=Q; -M的控制端转向控制口S END JTD_1;该模块的时序仿真和功能仿真波形图如图4-2图4-2功能仿真4.3 计时模块JTD_TIME的设计计时模块用来设定A和B两个方向计时器的初值，并为显示模块JTD_DIS提供倒计时时间。当正常计时开始后，需要进行定时计数操作，由于东西和南北两个方向上的时间显示器是由两个LED七段显示数码管组成的，因此需要产生两个2位的计时信息：2个十位信号，2

12、个个位信号，这个定时计数操作可以由一个定时计数器来完成，又因为交通灯的状态变化是在计时为0的情况下才能进行的，因此需要一个计时电路来产生使能信号，因此定时计数的功能就是用来产生2个2位计时信息和使能信号。计时模块的源文件程序如下：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY JTD_TIME ISPORT( CLK,CLR:IN STD_LOGIC; M,S:IN STD_LOGIC_VECTOR(2 DOWNTO 0); AT,BT:OUT STD_LOGIC_VECTOR(7

13、DOWNTO 0) );END JTD_TIME;ARCHITECTURE JTD_2 OF JTD_TIME IS SIGNAL AT1,BT1:STD_LOGIC_VECTOR(7 DOWNTO 0);SIGNAL ART,AGT,ALT,ABYT:STD_LOGIC_VECTOR(7 DOWNTO 0); SIGNAL BRT,BGT,BLT:STD_LOGIC_VECTOR(7 DOWNTO 0);BEGIN ART=X55; -ART=“01010101”A方向红灯亮 AGT=X40; -AGT=“01000000”A方向绿灯亮 ALT=X15; -ALT=“00010101”灯间歇

14、闪烁 ABYT=X05;-ABYT=“00000101”AB两方向黄灯亮 BRT=X65;-BRT=“01100101”B方向红灯亮 BGT=X30;-BGT=“00110000”B方向绿灯亮 BLT=X15;-BLT=“00010101”B方向灯闪烁 PROCESS(CLR,CLK,M,S) BEGIN IF CLR=1THEN AT1=X01;BT1=X01; ELSIF (CLKEVENT AND CLK=1)THEN IF M=000THEN AT1=X01;BT1=X51;-M=0时，A方向的计时器计时，B方向的红灯亮 END IF; IF M=001THEN AT1=X01;BT1

15、X06;-M=1时，A方向的计时器计时，B方向绿灯亮 END IF; IF M=010THEN AT1=X41;BT1=X01;-B方向的计时器计时，A方向的黄灯亮 END IF; IF M=011THEN AT1=X06;BT1=100THEN IF(AT1=X01)OR(BT1=X01)THEN CASE S IS WHEN000=AT1=ALT;BT1AT1AT1AT1AT1=ART;BT1BT1BT1BT1AT1=AT1;BT1=BT1; END CASE; END IF; IF AT1/=X01THEN IF AT1(3 DOWNTO 0)=0000THEN AT1(3 DOWNT

16、O 0)=1001;-第四位数码管显示 AT1(7 DOWNTO 4)=AT1(7 DOWNTO 4)-1;高四位数码管减一显示 ELSE AT1(3 DOWNTO 0)=AT1(3 DOWNTO 0)-1;低四位数码管减一显示 AT1(7 DOWNTO 4)=AT1(7 DOWNTO 4);高四位数码管显示不变 END IF; END IF; IF BT1=X01THEN IF BT1(3 DOWNTO 0)=0000THEN BT1(3 DOWNTO 0)=1001;-B方向计数器低四位数码管显示9 BT1(7 DOWNTO 4)=BT1(7 DOWNTO 4)-1;-B方向计数器高四位数

17、码管减一计数 ELSE BT1(3 DOWNTO 0)=BT1(3 DOWNTO 0)-1;-B方向计数器低四位数码管减一计数 BT1(7 DOWNTO 4)=BT1(7 DOWNTO 4); END IF; END IF; END IF; END IF;END PROCESS; AT=AT1; BT=BT1;END JTD_2； 该模块是为节省资源而设的，实验中有四个LED七段数码管显示计数，点亮一个LED需电流550mA，同时点亮4个LED，CPLD可能无法负荷这样的电流驱动，而且功率太大，散热也是问题。同时这么做也容易造成电路被烧毁，因此需要逐个循环点亮。又为使显示结果持续不致闪烁抖动，

18、只需每个扫描频率超过人眼视觉暂留频率24Hz以上，就能达到。选择1kHz作为时钟，分到4个数码管，每个数码管50Hz（大于24Hz），故不会有闪烁。 该模块的功能仿真波形图如图4-4所示图4-4功能仿真4.4 译码驱动模块JTD_LIGHT的设计译码驱动模块根据控制信号，驱动交通灯的显示。该模块的源程序如下：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY JTD_LIGHT ISPORT( CLR:IN STD_LOGIC; M,S:IN STD_LOGIC_VECTOR(2 DOW

19、NTO 0); ABL:OUT STD_LOGIC_VECTOR(7 DOWNTO 0) );END JTD_LIGHT;ARCHITECTURE JTD_3 OF JTD_LIGHT IS SIGNAL LT:STD_LOGIC_VECTOR(7 DOWNTO 0);BEGIN PROCESS(CLR,S,M)BEGIN IF CLR=1THEN LT=00000000; -清0时系统状态全部处于关闭状态 ELSE IF M=000THEN LT=10000001; END IF; IF M=001THEN LT=00100001; END IF; IF M=010THEN LT=00011

20、000; END IF; IF M=011THEN LT=100THEN CASE S IS -八种情况下的状况显示 WHEN000=LTLTLTLTLTLTLTLTLT=LT; END CASE; END IF; END IF; END PROCESS;ABL=LT;END JTD_3;该模块的功能仿真波形图如图4-5：图4-5功能仿真4.5 显示模块JTD_DIS的设计 显示模块用来显示倒计时时间和系统的工作状态。其输出用来驱动六位数码管，其中四位用于显示倒计时时间，两位显示工作状态，采用动态扫描显示。该模块的源程序如下：LIBRARY IEEE;USE IEEE.STD_LOGIC_11

21、64.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY JTD_DIS ISPORT( CLK1K,CLK,CLR:IN STD_LOGIC; M:IN STD_LOGIC_VECTOR(2 DOWNTO 0); AT,BT:IN STD_LOGIC_VECTOR(7 DOWNTO 0); LED:OUT STD_LOGIC_VECTOR(6 DOWNTO 0); SEL:OUT STD_LOGIC_VECTOR(2 DOWNTO 0) );END JTD_DIS;ARCHITECTURE JTD_4 OF JTD_DIS IS SIGNAL OU,STL,

22、STH,MM:STD_LOGIC_VECTOR(3 DOWNTO 0); SIGNAL DIS,DS:STD_LOGIC_VECTOR(7 DOWNTO 0); SIGNAL SL:STD_LOGIC_VECTOR(2 DOWNTO 0);BEGIN MM=0&M; STH=XA; PROCESS(CLR,CLK1K) BEGIN IF CLR=1THEN SL=000; ELSIF(CLK1KEVENT AND CLK1K=1)THEN IF SL=101THEN SL=000; -清0 ELSE SLOUOUOUOUOUOUOUDSDSDSDSDSDSDSDSDSDSDS=X4THEN S

23、TL=X5; -数码管产生进位 ELSE STL=MM+1; END IF; IF CLR=1THEN DIS=X4THEN DIS=DS; ELSIF SL=100THEN IF CLK=0THEN DIS=DS; ELSIF DIS=X00THEN END IF; ELSE DIS=DS; END IF;END PROCESS;LED=DIS(6 DOWNTO 0);SEL=SL;END JTD_4;该模块的功能仿真波形图如图4-6所示图4-6功能仿真4.6 分频模块JTD_FQU的设计 本系统提供动态扫描需要的1kHz的脉冲，而系统时钟需要1Hz的脉冲。分频器主要为系统提供所需的时钟脉冲
