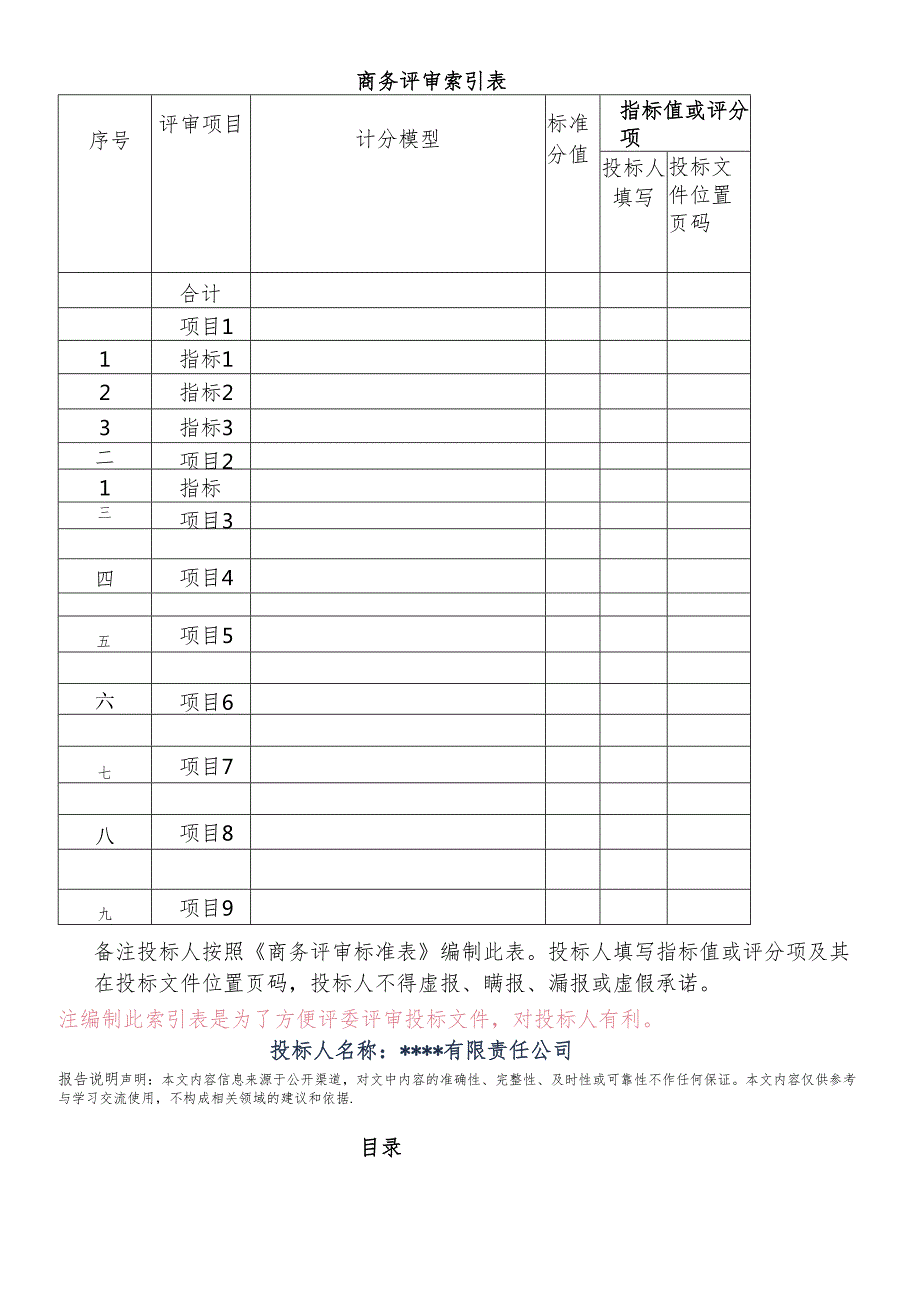

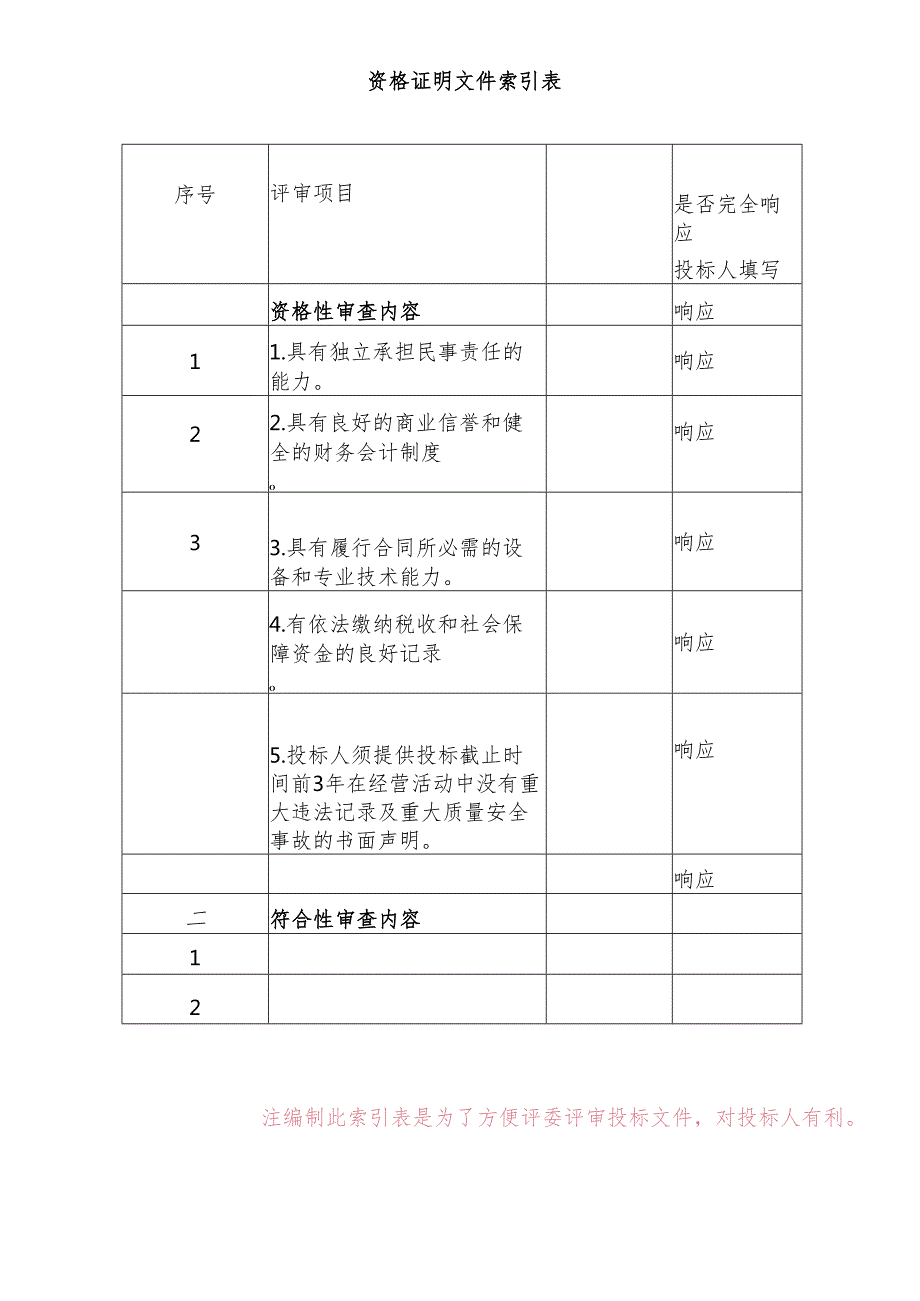

1、资格证明文件索引表序号评审项目是否完全响应投标人填写资格性审查内容响应11.具有独立承担民事责任的能力。响应22.具有良好的商业信誉和健全的财务会计制度O响应33.具有履行合同所必需的设备和专业技术能力。响应4.有依法缴纳税收和社会保障资金的良好记录O响应5.投标人须提供投标截止时间前3年在经营活动中没有重大违法记录及重大质量安全事故的书面声明。响应响应二符合性审查内容12注编制此索引表是为了方便评委评审投标文件，对投标人有利。商务评审索引表序号评审项目计分模型标准分值指标值或评分项投标人填写投标文件位置页码合计项目11指标12指标23指标3二项目21指标三项目3四项目4五项目5六项目6七项目
2、7八项目8九项目9备注投标人按照商务评审标准表编制此表。投标人填写指标值或评分项及其在投标文件位置页码，投标人不得虚报、瞒报、漏报或虚假承诺。注编制此索引表是为了方便评委评审投标文件，对投标人有利。投标人名称：*有限责任公司报告说明声明：本文内容信息来源于公开渠道，对文中内容的准确性、完整性、及时性或可靠性不作任何保证。本文内容仅供参考与学习交流使用，不构成相关领域的建议和依据.目录第一章技术标部分4LL技术标编制的总说明41. 1.1.现场情况说明41.1. 2.绿化改造施工运行管理实施细则综合说明.51.1.3.施工运行管理组织架构及现场岗位设置与人员配置现场岗位设置及人员配置方案61.
3、1.4.运行管理方案71.1. 5.新进土壤要求71.1.6.整理绿化用地81.1.7.土方的运输91.1.8.土方的回填施工91.1.9.土料要求及含水量控制111.1.10.施工场地清理14L2.安全文明施工、减少扰民降低环境污染和噪音措施及环境保护措施151.2. 1.安全文明施工151.3. 2.减少扰民降低环境污染和噪音措施171.4. 3.环境保护措施21第二章施工进度计划和各阶段进度的保证措施242.1.供货及进场计划表242.1.1.施工进度的保证措施242. 1.2.钢结构的制作、吊装、安装工艺流程及施工措施282.1.3.材料的检验及矫正292.1.4.放样302.1.5,
4、下料312.1.6.制孔322.1.7.型钢制作332.1.8.焊接施工342.2.管廊结构安装392.2.1,钢结构吊装392.2.2,螺栓连接和固定392.2.3.质量检验402.2.4.安全技术措施412.3.施工现场平面布置和临时设施、临时道路布置.442.3.1.现场总平面布置452.3.2.临建设施布置452.3.3.电气安全技术措施502.3.4.电气防火措施532.3.5,安全防护措施552.3.6.临时用电管理制度562. 4.项目管理班子的人员配备、素质及质量管理体系、安全管理体系582.4. 1,工程质量目标582.5. 2.质量管理职责592.6. 3.质量保证措施62
5、第三章关键施工技术、工艺及工程项目实施的重点、难点和解决方案663.1.运行管理方案663. 1.1.施工分类：663.1.2.建立绿化施工管理质量保证体系的组织措施663.1.3.整理绿化用地673. 1.4.土方的回填施工683. 1.5.土料要求及含水量控制703.1.6.各分部分项工程的施工方案及质量保证措施733.2.安全保证措施以及与在建各单位之间的配合协调783.2.1.工程质量目标及保证措施783.2.2.认真做好材料、成品、半成品的检查和验收813.2.3.严格按现行建筑施工规范进行施工823.2.4.实行经济杠杆,严格奖罚制度833.2.5.明确管理职责843.2.6.有及
6、时支付民工工资保证措施863.3.出现险情及发生事故时的应急方案及抢险措施.893.3.1.制定安全应急预案的目的和依据893.3.2.应急预案的任务和目标893.3.3.应急救援组织机构情况9033.4应急救援组织机构的职责、分工、组成.903.3.5.应急救援的培训与演练973.3.6.救援器材、设备、车辆等落实983.3.7.项目部应急预案处置措施983.4.施工进度的保证措施1023.4.1.施工作业计划：1023.4.2.保证施工进度措施：102第一章技术标部分LL技术标编制的总说明LLL现场情况说明XX位于XX东安路的一处高端商业广场，绿化覆盖率高。由于部分地块土方已出现严重下沉和
7、塌方情况，存在很大的安全隐患，部分草坪由于土层太薄出现枯死情况，现需及时补种和改造，根据现场环境我司建议对塌方和下沉处重新加土夯实找平和更换草坪，整改完成后建议用篱笆围挡避免人员踩踏，现最严重的地块是花园广场处一块大草坪。下面是目前地块效果;1.1.2.绿化改造施工运行管理实施细则综合说明（一）、编制说明：我公司将以认真负责、严格管理、按照优质、高效、安全、文明的要求，履行业主的所有条款。我们将依据上海园林绿化施工技术标准，结合XX现场的具体情况，最大限度的完善设计构想及施工质量，尽我公司最高施工管理水平来提高现有的绿化环境质量。特制定此切实可行的、科学有效的施工管理实施细则。（二）、项目概况
8、XX的绿化面貌为立体园林整体式的绿化植被种植，区域内主体以屋顶空中绿化为主。本次改造的范围为：部分地块土方严重下沉和塌方存在安全隐患的区域。（三）、编制依据：1、根据上海市绿地施工管理定额及上海市绿化行业管理的有关文件执行。2、花坛花境技术规程、园林植物栽植技术规程、园林种植土质量标准等。1.1.3.施工运行管理组织架构及现场岗位设置与人员配置现场岗位设置及人员配置方案（1）园林技师1名，作为公司技术人员现场进行检查和指导。(2)绿地施工根据季节及现场情况灵活配置人员1.1.4.运行管理方案(一)、施工分类：1、绿化改造施工(1)施工改造包括加土、夯实、找平、栽培。(二)、建立绿化施工管理质
9、量保证体系的组织措施：保障体系如下：1、施工工作骨干实行上岗培训、合格上岗和严格的岗位责任制。2、专业技术人员对施工时每个标段绿地的草坪、建立专门标准地，进行定期观察并进行专门记录，主要内容是施工管理措施，发现问题及时向园林技师汇报，组织技术方案，按方案立即行动，从发现问题到采取措施要在48小时内解决。LL5.新进土壤要求必须要有一定粘性的酸性土壤能够有效提高植物生长和降低水土流失，根据现场情况特点，同时注意绿地排水，新进绿化用土不得有石块等垃圾。1.1.6.整理绿化用地1、绿化施工工艺流程表施工前准备场地围挡整理场地渣土外运、种植土及肥泥分层回填种植灌木工程种植花卉及铺设草坪工程场地清理竣工
10、验收验收移交1.1.7.土方的运输为保证绿化苗木成活率，绿化土方计划从郊区农田取土，由15t自卸车运至项目区域。局部或小型施工中采用小车短驳及人力推运。运输距离较长的，用机械或半机械化运输。不论是车运人挑，运输路线的组织很重要，明确卸土地点，施工人员随时指点，避免混乱和窝工。使用外来土垫地堆山，运土车辆设专人指挥，卸土的位置准确，否则乱堆乱卸，必然会给下一步施工增加许多不必要的倒运，从而浪费了人力物力。1.1.8. 土方的回填施工施工前进行回填土分项工程的技术交底工作，做好标高的抄测标定工作，可设每20米设一处。绿化区域以满足种植要求为原则，依据种植要求，选择合格的种植土进行回填。抄测好填土标
11、高线，并且按要求分好各层回填厚度。本工程填土方工程量较多。所有土方工程均严格按照甲方和设计方提供的图纸施工，根据图纸竖向设计要求，确定填土深度。15t自卸汽车从取土区把土方运至填土区，因土壤湿、粘性较大需用挖掘机协助自卸车把土方卸下后，采用挖掘机、平土造型完成。1、人工土方回填施工用自卸汽车把客土运到现场内，对于大面积、大量需要填土时用挖土机将士分开、回填。对于小面积、小量的回填用手推车推土，以人工用锄头、耙等工具进行回填土。回填士从场地的最低处开始，由一端向另一端自下而上分层铺填O每层虚铺厚度，用机械或人工夯实时，沙质土不大于30CnI,黄泥土为20cm。深浅坑槽相连时，应先填深坑槽，相平后
12、与浅坑槽全面分层填实。如采取分段填筑，交接处应填成阶梯形。墙基及管道回填应在两侧用细土同时均匀回填,夯实，防止墙基及管道中心线位移。人工夯填土，用6080kg的木夯或石夯，又48人拉绳，二人扶夯，举高不站于0.5m,一夯压半夯，按次序进行。较大面积人工回填用打夯机夯实。两机平行时其间距不得小于3m,在同一夯打路线上，前后间距不得小于IOn1。1.1.9. 土料要求及含水量控制填方土料应符合设计要求，保证填方的强度和稳定性，如设计无要求时，应符合以下规定：（1）碎石类土、砂土和爆破石渣（粒径不大于每层铺土厚的2/3）,可用于表层下的填料；（2）含水量符合压实要求的粘性土，可作各层填料；（3）淤泥
13、和淤泥质土，一般不能用作填料，但在软土地区，经过处理含水量符合压实要求的，可用于填方中的次要部位。填土土料含水量的大小，直接影响到夯实（碾压）质量，在夯实（碾压）前应先试验，以得到符合密实度要求条件下的最优含水量和最少夯实（或碾压）遍数。含水量过小，夯压（碾压）不实；含水量过大，则易成橡皮土。各种土的最优含水量和最大密实度参考数值见表6-55。粘性土料施工含水量与最优含水量之差可控制在-4%+2%范围内（使用振动碾时，可控制在-6%+2%范围内）。土的最优含水量和最大干密度参考表项次土的种类变动范围最优含水量（%）（重量比）最大干密度（tm3）1砂土8121.80L882粘土19231.58L
14、703粉质粘土1215L85L954粉土16221.61.80注：1.表中土的最大干密度应以现场实际达到的数字为准；2.一般性的回填，可不作此项测定。4）种植土整理、改良1、尽量清理种植范围内的建筑垃圾、石块、杂草、树根、废弃物等。2、按设计标高翻耕土地深度达到30Cnl以上，平整场地达到排水顺畅，无低洼积水处。3、对达不到不同植配的种植土厚度的局部地段一要回填，二对底层不透水层应作处理后，方可进行种植。4、土壤的PH值应在6.5-7.5,喜酸花木PH为3-6.5o对于新换人的土壤大部为生土；不能直接用于苗木的种植，因此要对土壤检测改良，土壤的改良要有以下几个步骤：(1)土壤PH值的测试：对土
15、壤的PH值进行测试，根据土壤的酸碱性，确定改良土壤用的肥料。合格种植土的标准，含盐量W2%0,PH值=7-8.5。(2)土壤的砂性测试：土壤的砂性小则粘性大，土壤透气性差，许多苗木的成活率会大大降低；土壤的砂性大，则土壤不能存水、存肥，对苗木的生长不利。(3)对土壤进行中耕松土：用犁地机，旋耕机，对土壤进行松土。对于机械不便工作的地方如排水沟边等，进行人工松土。松土的最小深度为30cm。(4)施肥：根据土壤测试的结果进行施肥。根据我公司多年做工程的经验，一般情况下，应按如下方案进行施肥：有机肥：复合肥:尿素=1：1：1；50-70斤/亩。5、对于不良地质的处理，施工前应提出处理方案报监理工程师
16、批准后方可施工6、草坪按设计标高施工平整场地，要保证绿地地面土质必须符合土质要求，清理杂物，平整至所需坡度后均匀撒施基肥，然后普遍进行一次耕翻，使肥与土充分拌匀。耕翻过程中，若发现局部土质欠佳，则应换土。然后块状草皮连续铺种，草块间缝小于2CM之后淋足定根水，待干后打实，使之与土壤充分接触。隔天连续拍打三次以上，使草地拍实平整。LLIO.施工场地清理各分项工程完工后，应立即迅速清理施工现场四周的施工杂物，维护工程中因不慎破坏的其他设施。保证施工现场整洁，体现文明施工精神。同时做好产品保护措施。定时定员清扫施工现场周围环境。L2.安全文明施工、减少扰民降低环境污染和噪音措施及环境保护措施1.2.
17、 L安全文明施工安全才能生产，生产必须安全。本工程安全管理目标实现“无死亡、无重伤、无火灾、无重大工程设备事故、无重大交通责任事故”。本工程工期紧，面积大，实行安全生产管理至关重要。1、安全生产管理机构由项目经理及各部门负责人组成安全生产管理领导小组，在工作中突出“安全生产，预防为主”的指导思想，工地成立办公室，按照国家有关规定配备专职安技人员，各施工队配备专职安全员，制订各级领导、职能部门、工程技术人员、岗位操作人员负责制度，坚持管生产必须管安全的原则，对新上岗人员进行安全生产知识教育，按工种学习操作规程。特种作业人员严格实行培训，考核合格持证上岗制度。随着工程的全面推进，对全体施工人员开展
18、经常性的有针对性的安全教育，定期实行安全生产大检查，采取一切可预防措施，防止安全生产事故的发生。2、安全生产措施a临时用电方案现场寻找合适的电源接口，供电采用“三级配电”，二级防漏保护，按“三相互线制”。主干线采用架空方式，支线采用架空和电缆暗敷两种方式，暗敷埋深600mm。施工现场最大供电量为200KVA,配备1台200KVA,配备1台70KW的发电机组,作为后备电源，以保证电网停电时能继续施工。应注意尽量避开大功率用电设备同时集中使用，做到避峰填谷均衡安排O现场施工时加强电气设备等的用电安全，采取有效的接地保护措施，严格遵守规程操作，所有电气设备必须质量可靠，并有可靠的漏电保护与接地装路。
19、施工中临时电源尽量用电缆，避免临时电源乱拉乱接。b现场围护施工现场设立安全生产标志牌，施工区域设路彩钢围栏，进入施工现场必须戴安全帽，加强安全教育，使每一位员工牢固树立“安全生产，人人有责”的意识，自觉地执行安全生产纪律。日常安全生产管理工作有布路、有落实、有检查，定期张贴安全标语，根据现场施工进度，悬挂相应的安全标志，定期不定期地组织安全生产检查，发现安全隐患及时整改。严格遵守安全操作规程，施工机械由使用部门配备专人管理使用，配备必须的防护设施，做好维修保养工作。对所挖的基坑周边应及时做好围护，基坑内做好支撑，在基坑两端应设红灯及警示标志。开挖的穿路管两端设路禁通标志，施工完后应及时回填，以
20、确保道路畅通C、基坑支护根据施工现场环境、槽深、地下水位高低、土质情况、施工设备及季节影响等因素综合选定开槽施工工艺，再根据已定管线和设计管道的标高计算出开挖深度，开挖后根据开挖深度的不同采取不同的支护加固形式。1. 2.2.减少扰民降低环境污染和噪音措施a、创建目标争创文明工地b、组织与制度建设成立以项目经理室负责，项目经理部党、政、工、青及项目部各部门负责人参加的创建文明工地领导小组。制定切实可行的创建计划，并贯穿于整个工程施工的全过程。在实施过程中，加强组织部署，制定分阶段实施计划，采取切实可行的创建措施，并层层分解，实施中有布路、有检查、有评比、有奖罚。调动一切积极因素，为创建目标的实
21、现而努力。文明工地建设和施工总部署相统一，在施工筹备时，集思广益，完善施工现场的统一规划，并绘制总平面布路图。严格按总体规划高标准、严要求地组织实施。制定完善的规章制度，依法管理项目。施工区建立门卫管理制度；生活用电管理制度；工地保卫有治安保卫制度；工地有卫生保健制度；食堂管理制度；防火消防制度；环境保护制度；工地人员管理制度等。所有管理制度根据施工进度的进展需要不断调整完善。C、实施措施、对全体职工进行文明施工教育，强化职工意识，使职工从思想上意识到文明施工的重要性，杜绝各种不良现象在工地出现，并确定专人负责文明施工管理。、随着工程的进展、季节的变化要悬挂相应的指示牌，张贴宣传标语，现场内材
22、料做到分门类别堆放整齐，先后有序，加强机械进退场、机械设备堆放、管线布路、场内运输等工作的协调控制。、施工区规范管理：场区门前设路警示标记，树立醒目的宣传标牌。二十四小时安排专人值班，及时清理打扫场内卫生，防止场外闲杂人员进入场内。、保证饮水卫生，生活区装接自来水，所的供水管道均采取埋设，水龙头分区设路合理，杜绝泄漏及长流水；排水沟排水通畅，按规划向指定地点排放，并防止污染周边水源。、为保证市容市貌，施工车辆不得带泥上路，操作面落地灰派专人及时清除干净。、严格整理物料堆放、机械停放场地，施工机械进场必须安全检查，并做好记录，检查合格才可使用，钢材按规格分别搁放整齐，加工的半成品分门别类搁置在物
23、架上；水泥按不同种类和强度等级，分别堆放在水泥棚里，混凝土粗细骨料集中堆放，不得混堆，并做好防潮措施。、施工现场采取防止有害烟尘和恶臭气体的灭害措施。、管理人员一律佩戴工作牌上岗，项目部保卫人员统一着装，总值日人员、安全员佩戴袖标，安全帽样式一致，并按不同的构成区分颜色。、民工宿舍床位、被褥整齐，制定相应的管理制度，确定专人负责，地面清洁，每天清扫，并定期组织文明检查评比活动，评选出文明施工“先进部门”、“先进班组”、“先进个人”，并予以奖励。d、安全生产与健康在施工过程中，严格按操作要求提供有安全保障和有益于健康的生产条件。砂、石料的堆放、混凝土的拌和，水泥、钢材以及其它材料的装运均应防止这
24、些作业对工人的生命、身体健康产生危害。所有施工工作的实施严格遵从中国现行的有关劳动安全、卫生保健和劳保福利的法规和规定。施工时，加强建筑施工规则的宣传、教育，使职工全面熟悉并完全遵守建筑施工规则。e、事故和火灾预防施工时实施所有必要的施工的规则和规定，以防止事故的发生，将参与施工的内部职工和其它人员的伤亡降到最低限度。工地现场树立足够的安全标志。按最新的有关建筑施工安全和事故预防规则和规定，保护机械、设备并清除所有的隐患。在施工过程中，配备一套有效的（事故）检查系统。工地设有应有的各种防火措施，配备高效的灭火装路。f、安全装路安全帽和安全带等这类劳动保护用品发给全体工作人员，以及允许来现场的参
25、观者。并在各交叉路口设路钢管等设施限制车流量。1.2. 3.环境保护措施保护工程所在地的环境和设施是承包人的义务，更是责任，为确保环境得到保护。我公司承诺：该工程在任何时候都热情接受工程师或业主的环保人员及政府机构的环保人员的检查、监督，环境保护的任何具体问题确保符合国家的相关法规，并由承包人制定作业计划报工程师批准后实施。a、承包人的环境保护责任承包人的所有雇员，包括分包人及其雇员遵守中华人民共和国的所有现行的环境保护条例、规章，以及工程师制定的环境保护的规则和规定；并负责根据现行法律和法规获得必须的许可和批准。不允许将火器带入施工现场；对任何导致环境破坏的违章行为均应立即向工程师汇报；负责
26、施工场地的清除、恢复和复原措施。b、水道污染的防止施工时，做好防止污染的整体规划，采取各种必要措施防止施工区的任何会导致水源或水质恶化的污染物质直接或间接地进入水源，无论它是固体、液体，还是由于因为细菌、有机物或无机物。各种环境保护措施应贯彻于整个施工过程，同时防止因劳动力、设备和施工方法造成的污染，污染源包括卫生设施、车辆设备等。c、燃料和油工程用汽油、柴油或其它燃料储存地应上报工程师批准，并尽可能离开地表水源（水槽、渠道、河流和水井）。装卸及加油的方法应使地面和水源不受污染。d、施工区尘埃噪音施工时，产生扬尘的施工部位设路屏障，石灰、粉煤灰等材料运输通过市区时用彩条布覆盖，防止扬尘扩散。尽
27、可能选用性能良好的低噪音施工机械，加强施工机械的维护管理，较高噪音的施工工作尽量安排在白天进行。e、场地清理和施工及周边设施施工时，对施工现场的道路、坡道进行清理，避免因施工造成障碍对周围植被的可能破坏。开挖土方时移运的土按施工的总体规划妥善堆存。施工区内树木的砍伐，搬移和清理均不超过实施本工程所规定的范围。在施工区域内的原有管线、设施经业主和有关部门确认保留时，和业主、设计单位及有关部门确定书面保留加固方案，并极时组织落实。地面机动设备应限制在直接的工区或既定的道路上操作，建筑生活垃圾用专车清运，倾倒在规定的场所。第二章施工进度计划和各阶段进度的保证措施2.1.供货及进场计划表材料/设备名称
28、备料周期进场时间安装周期完工时间撤场时间项目负责人设备进场7天7天内7天内/15日内陈昊材料、设备安装7天7天内7天内15日内陈昊2.1.1.施工进度的保证措施施工作业计划：为了保证总体进度计划的实现，施工中还要编制每月、每周和每日作业计划，实行大节点、细控制。层层目标分解，建立动杰计划模式，主动控制与被动控制相结合，及时纠正偏差，以日作业计划保证周作业计划，以周计划保证月计划，月计划保证工期。确保工期准点到达。保证施工进度措施:为了保证工程在计划工期内完成，需要在施工组织与技术管理、材料、设备上采取相应的措施，才能确保施工进度的实现。1、指挥体系，坚强有力建立强有力的现场项目管理部，选择一批
29、业务素质好、技术水平高的管理人员充实到中间管理层，整个指挥体系从上到下、精明强干、职责分明、政令畅通。既保证项目经理的领导权威性，又注意发挥职能部门的主观能动性，齐心协力作好本工程施工每一阶段的工作。2、管理制度，严格规范为了打好每一仗，必须使整个工程管理工作制度化、规范化，做到有章可循，有法可依，保证整个集体强大的战斗力。现场制定严格的岗位责任制度、质量和安全保证制度以及作息时间制度、分配制度、综合治理制度等等。3、施工准备，严密充分充分做好生产准备和技术准备工作。生产准备包括备足工程的模板、支撑、脚手架等周转材料，劳动力及设备要按工期要求打紧打足，满足施工工艺的要求；提前做好各种材料、构件
30、成品、半成品的加工定货，根据生产安排提出计划，明确进场时间。技术准备包括认真阅读图纸，及时组织施工图会审和技术交底工作；施工前研讨并明确各分部项工程的具体施工方法，需翻样的提前做好翻样工作；制定好各分项工程的施工实施方案，为下一道工序的施工创造条件。4、工艺安排，合理紧凑认真合理的组织施工，安排好每个工艺、每个专业工种的平行流水和立体交叉作业。各分部项之间、作业班组之间要统筹兼顾，均衡施工，按照施工组织设计的要求，在各工种、各工序的投入时要严格控制，紧紧围绕主要的工期控制线安排施工。5、施工协调，统筹得当施工过程中的协调工作，量大面广，包括生产计划协调、材料协调、劳动力协调、机具设备协调、作
31、业面之间的协调、专业之间的协调、以及与外部的协调等等，做好协调工作才能保证进度。此项工作项目经理应作为头等大事来抓，进行全面协调，每周一要召开施工协调会（或生产会），进行一周工作的布置，安排任务，明确目标，落实措施；每天下午下班前召开半小时的工程例会（或称碰头会），解决当天施工过程中存在的问题，协调好下一步工作。6、施工计划，有条不紊计划是龙头，加强计划的指导作用是控制进度的必要手段。施工中，在严密的施工总体控制性进度计划，分项工程的作业计划，将计划按月、周、日分解到每个作业班组，特别是要注重保证计划的实现。为保证计划的实现，可采取各种形式的承包责任制，将生产和职工的切身利益挂钩。施工中要经常
32、检查计划的执行情况，及时解决存在的问题，使施工按照预订的计划要求有条不紊地进行。7、主动控制与被动控制相结合事先应考虑到施工过程中会发生那些特殊情况，并采取相应对策，这是保证工程进度的重要环节之一，拟采取的具体措施有:(1)根据本工程的结构特征、施工特点，在每道工序，每个分部项上制定严格的技术保证措施，质量保证措施和安全消防措施；(2)有针对性地编制季节性施工方案，预先考虑到各种破坏因素，在季节性施工之前按方案的措施要求做好准备工作；(3)为保证工程的工期、质量，应事先做好混凝土的试配、试拌和试压工作。(4)根据分解计划的实施情况，发现偏差及时纠正、调整。8、调整作业时间，提高机械利用率工期紧
33、张时，在允许的条件下，利用夜间和休息日连续作业，必要时可以24小时分班连续作业。同时应保证机械设备完好率达95%以上，及时更换和修复已坏机械，提高机械利用率，发挥机械化施工的优势。2.1.2.钢结构的制作、吊装、安装工艺流程及施工措施施工程序施工预制现场应用型钢及钢板铺设一座10X12m2钢平台，放样、制作、型钢焊接在钢平台上进行，焊接区搭设防风防雨棚。并在钢平台周围布置必要的加工预制的工机具。2.1.3.材料的检验及矫正1进入施工现场的材料必须有质保书。2材料堆放整齐，并有明显的标志。3施工人员下料前必须征得技术、材料专职人员同意方可下料。4钢材表面锈蚀、麻点或划痕等缺陷，其深度不得大于该钢
34、板厚度负偏差值的12。5矫正后的钢材表面，不应有明显的凹面或损伤，划痕深度不得大于0.5mm,钢材矫正后的允许偏差应按下表规定执行O2.1. 4.放样1放样工作必须在放样平台上进行。2放样所用的钢尺、量具须经计量部门检验合格后方可使用。3筋板及支承、剪刀撑部位，必须放样核对。4下料前，必须熟悉图纸，并核对单件图与总图是否相符。5放样和号料应根据工艺要求预留制作和安装时的焊接收缩量及切割加工余量。6放样的允许偏差如下：项目允许偏差(mm)平行线距离和分段尺寸0.5对角线差1.0宽度、长度0.5孔距0.5加工样板的角度202.1.5.下料1下料前准备(1)下料前必须熟悉图纸，并复核单件图与总图是否
35、相符。(2)筋板及支承、剪刀撑必须放样核对。(3)根据单件图复核下料排板图尺寸是否相符。(4)下料所用的钢尺量具须经计量部门检验合格后方可使用。(5)零件切割前，将钢材表面区域区的钢锈、油漆等处理干净。机械剪切的零件其剪切线与号料线的偏差不大于2mm,且要清除毛刺。2切割截面与钢材表面不垂直度应不大于钢材厚度的10%,且不得大于2mm。3机械剪切的零部件，其钢材厚度不宜大于12mm,剪切线与号料线的偏差不大于2mm,且要清除毛刺。4板材及H型钢制作下料采用半自动切割机下料，严禁使用手工切割，确保切割精度。气割后清除熔渣和飞溅物。5H型钢制作下料切割是关键，严格控制号料尺寸及切割精度是保证H型钢
36、几何尺寸关键工序，号料时要考虑切割的加工余量和焊接收缩余量，板宽方向应预留2mm收缩余量，板长方向应预留3mm收缩余量，翼板边缘光洁度达到V3。6钢板的切割方法：在切割线上每隔1米留40mm不割，待全部切割完冷却后，再切余下的部分，如钢板从边缘开始号料，在边缘需留IOmm切割一次，使板材两边能够均匀受热以保证板材切割后的平直度，具体切割方法如下：7气割下料后允许偏差如下:项目允许偏差(mm)零件宽度、长度3.0切割面平面度0.05t且不大于2.0割纹深度0.2局部缺口深度1.02.1.6.制孔1制孔采用台钻钻孔，严禁采用割孔。2钻孔应垂直材料面。2.1. 7.型钢制作本工程中钢结构如有H型钢需
37、要制作，其H型钢的制作质量直接关系到钢结构的最终安装质量，根据以往H型钢制作过程中的经验和技术，应从以下几方面加以控制：1翼板和腹板应采用半自动切割下料，并留有切割余量。2翼板和腹板放样、号料、切割后，应经过充分整形，消除板材的切割变形，特别是侧弯的影响，对于较宽的翼板和腹板，应上滚床校平，防止波浪变形出现。3H型钢组焊：由于大批制作，为了保证组对效率和精度根据公司以往的施工经验，应制作以下胎具。装配按顺序进行：装配前应调好装配胎具，使腹板厚度中心对准翼板宽度中心，然后按顺序先放腹板1,次放翼板2,再放翼板3,打紧夹具校准几何尺寸后点焊，脱胎后待焊接。4H型钢焊成型后，易出现翼板角变形，较长的
38、H型钢还将产生挠曲变形，可以采用火焰法矫正，若条件许可，可以采用压力机矫正。5H型钢组焊之前必须有合格的焊接工艺，对首次采用的钢材、焊材、焊接方法等，应进行焊接工艺评定，焊工必须具有相应资格的合格证之后方可施焊，为保证焊接质量、提高劳动生产率，H型钢焊接采用自动焊工艺。6H型钢成型后的允差应符合下列规定：2.1.8.焊接施工1我公司有成熟的焊接工艺评定，施工前将按照工艺评定制定焊接工艺，其焊接工艺按建筑钢结构焊接规程、钢制压力容器焊接工艺规程，其性能应符合制B/T5117-1995规定。2焊接材料选用：根据图纸设计要求。3焊接人员必须持有相应材质相应部位的合格证。4焊接要求(1)焊接时，不得使
39、用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳。(2)焊接表面应干燥，表面氧化层必须用钢丝刷清除，在焊接过程中焊接部位不允许振动，必须采取一定的反变形措施。(3)刮风下雨天气必须采取防护措施方可进行焊接。(4)焊接必须采用小规范电流。(5)焊工施焊前，应复查结构的组装质量及焊缝区的处理情况，如不符合要求应修整合格方可施焊。(6)梁及柱上的构件焊接要对称同时进行，以防构件侧弯。(7)对接接头、T形接头、角接接头、十字街头等对接焊缝及对接和角接组合焊缝，应在焊缝的两端设置引弧和引出板,其材质和坡口形式应与焊件相同，引弧和引出的焊缝长度：埋弧焊应大于50m11i;手工电弧焊及气体保护焊应
40、大于20mm。焊接完毕应采用气割切割引弧和引出板，并修磨平整，不得用锤击落。(8)焊接时，焊工应遵守焊接工艺，不得自由施焊及在焊道外的母材上引弧。(9)焊缝出现裂纹时，焊工不得擅自处理，应查清原因，订出修补工艺后方可处理。(Io)焊缝同一部位的返修次数，不宜超过两次。当超过两次时，应按返修工艺进行。(11)焊接完毕，焊工应清理焊缝表面的熔渣及两侧的飞溅物，检查焊缝外观质量。检查合格后应在工艺规定的焊缝及部位打上焊工钢印。摩擦面的处理；如钢结构采用高强螺栓连接时其构件间接触面必须做摩擦面。1摩擦面处理后抗滑系统值必须符合设计要求。2采用砂轮打磨处理磨擦面时，打磨范围不小于螺栓孔径的4倍，打磨方向
41、易于构件受理方向垂直。3处理好的磨擦面，不得有飞溅、毛刺、焊疤或污损等。框架结构安装框架式钢结构为多层结构框架立体布置，施工主体交叉作业频繁，施工时必须精心、合理安排，统一调度，确保工程顺利进展。1安装方法：框架式钢结构采用分片组装法，即在平台先组装成片，然后利用吊车吊装找正就位。再安装联系梁。2基础验收及复测结构安装之前必须对定位轴线、基础轴线和标高、地脚螺栓等进行检查，并应进行基础检测和办理交接验收，且达到以下要求：(1)钢柱脚支承面标高允差：3.0mm；(2)予留孔中心线允差：10.0mm。3为了加快工程进度，钢结构安装采用综合安装法，结构安装前，先将结构划分成几个独立的单元，在地面组装
42、成门形片，并检查其几何尺寸，合格后用大型吊车吊装就位，并用揽风绳进行临时固定。安装另一片结构，揽风绳进行临时固定。安装联系梁，使之形成刚度单元。4吊机配合大片安装，对于多层安装构件，每完成一层后，必须校正总体垂直度考虑安装上一层时的偏差。安装高强度螺栓要顺畅穿入孔内，不得强行敲打穿孔方向一致并便于操作。5钢结构的柱、梁、屋架、支撑等主要构件安装就位后，应立即进行校正、固定。当天安装的钢构件应形甩稳定的空间体系。6钢结构安装、校正时，应根据风力、温差、日照等外界环境和焊接变形等因素的影响，采取相应的调整措施。7柱底、垫铁找正，每组垫铁不超过三块，找正后，垫铁要点焊牢，办理隐蔽工程记录。2. 2.
43、管廊结构安装先在地面组装成门型片，后用吊车吊装门型片，揽风绳临时固定，再吊装另一片门型，揽风绳临时固定，吊装纵向梁，依此安装管廊钢结构，其它安装方法同2.10条。2. 2.1.钢结构吊装用小吊车地面组装成片，大吊车分片吊装为主；小吊车吊装为铺的吊装方法进行钢结构吊装。具体待见图纸后方可编制详细的吊装方案。3. 2.2.螺栓连接和固定紧固螺栓前，应复测其钢柱垂直度、梁水平，保证几何尺寸符合图纸及规范要求。1钢构件的连接接头必须经检查合格后方可紧固。2高强螺栓的验收施工前，高强度螺栓应出厂批号复验扭矩系数或预拉力是否符合要求。3高强螺栓连接付应同一包装箱内配套使用，必须分别存放，施工过程中应防止受
44、潮上锈碰伤。4安装高强螺栓时，构件要干燥，磨擦面要擦干净。5高强螺栓应顺畅穿入孔内，不得强行敲打，穿入方向应一致。光面在同一侧面上，保证侧面美观。6高强螺栓必须分次拧紧，初拧扭矩值不得小于终拧扭矩值的30%,终凝值必须符合设计要求。4. 2.3.质量检验1焊接质量检验L1焊缝金属表面焊波应均匀，不得在裂纹、夹渣、焊瘤、烧伤、弧坑和气孔等缺陷，焊接区不得有飞溅物。1.2根据施工图纸，框架焊缝质量外观缺陷检验符合二级质量标准，检验要求如下：序号检查项目检查方法允许偏差1未焊满焊缝检查尺检查0.2+0.04t,且W2.0长度W25%焊缝长2根部收缩焊缝检查尺检查0.2+0.04t,且W2.03咬边焊
45、缝检查尺检查WO.It且WL04裂纹用肉眼和放大镜检查不允许5弧坑、裂纹用肉眼和放大镜检查允许存在个别长等于的0.5裂纹6电弧擦伤用肉眼检查允许存在个别擦伤7飞溅用肉眼检查清除干净8接头不良焊缝检查尺检查缺口深度WO.It,且WL0,每米不得超过一处9焊瘤用肉眼检查不允许10表面焊渣焊缝检查尺检查深W0.23长WO.5t且W2011表面气孔用肉眼和放大镜检查每50mm长允许WO.4t且W3.0,气孔2个，孔距6倍孔径12角焊缝厚度不足焊缝检查尺和直尺检查0.3+0.05t,且W2.0长度W25%焊缝长13角焊缝焊脚不对称用直尺检查差值W2+0.2h2.2.4.安全技术措施1进入施工现场的工作人员必须经过安全技术培训并取证。2进入施工现场必须正确穿戴工作服，安全鞋，防尘眼镜，安全帽，入厂证等。3在进行动火，挖土，吊装，用电或高空施工等特种作业必须办理相应的施工
