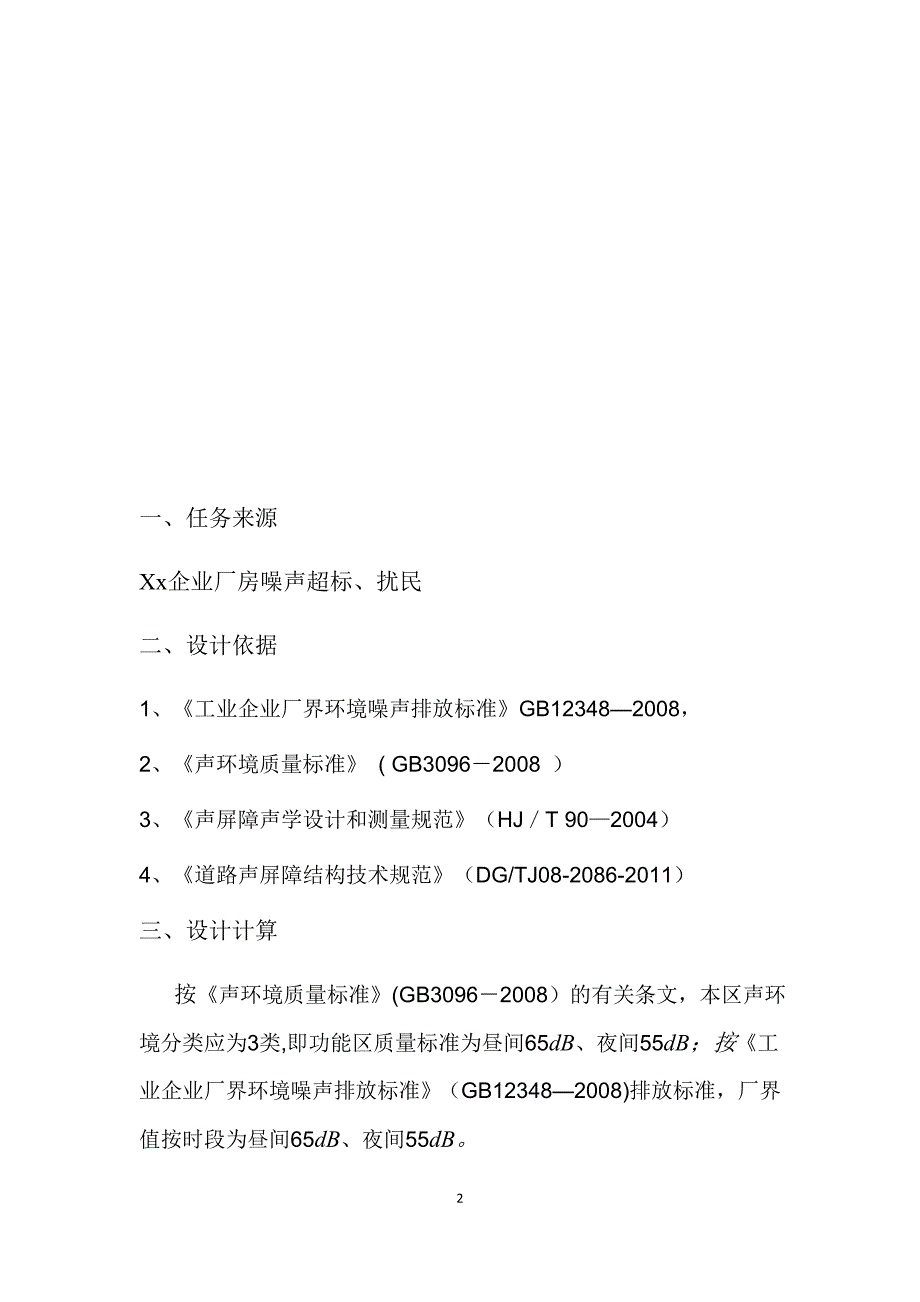

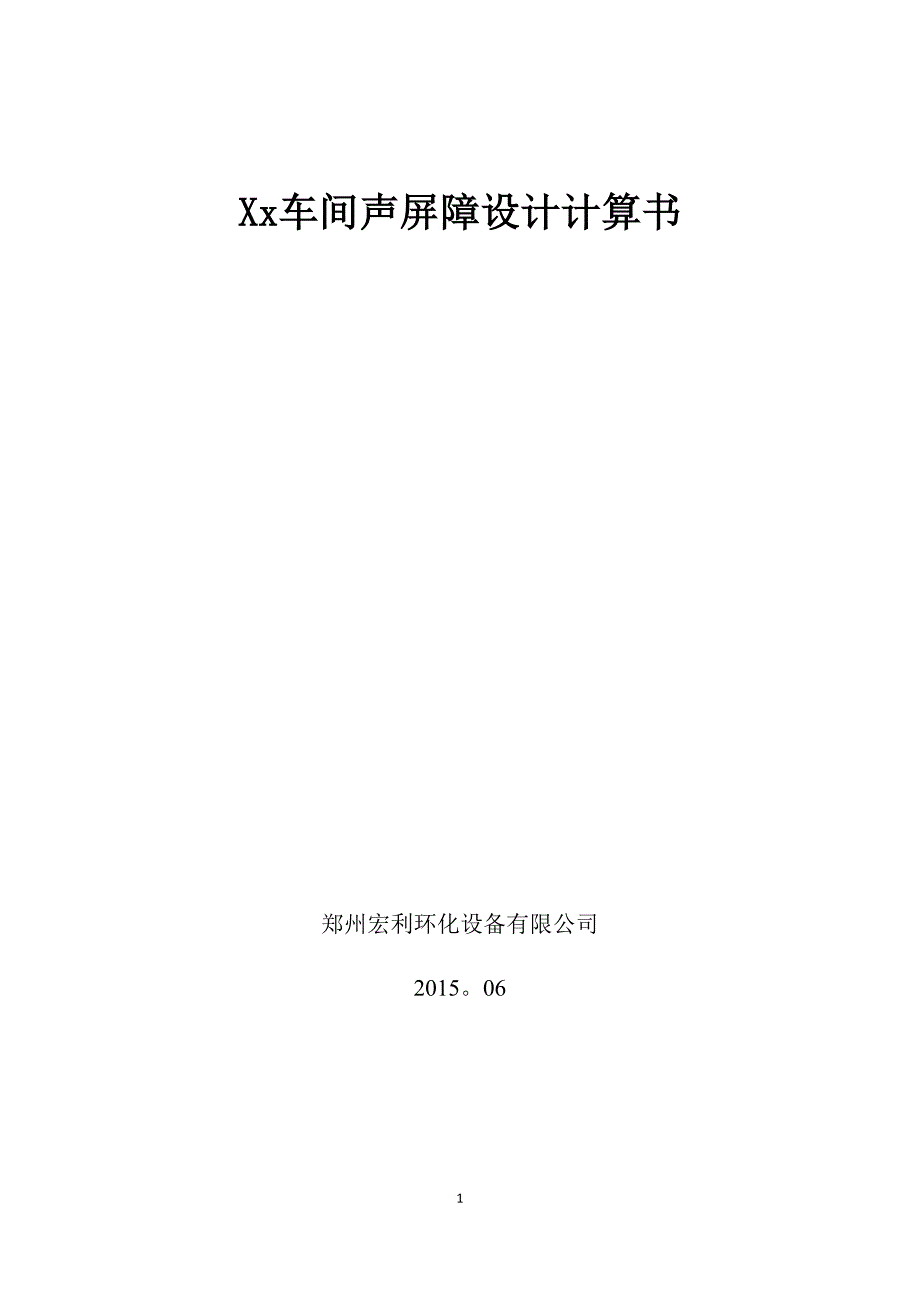

1、Xx车间声屏障设计计算书郑州宏利环化设备有限公司2015。06一、 任务来源Xx企业厂房噪声超标、扰民二、 设计依据1、工业企业厂界环境噪声排放标准GB123482008，2、声环境质量标准 ( GB30962008 ）3、 声屏障声学设计和测量规范（HJT 902004）4、道路声屏障结构技术规范（DG/TJ08-2086-2011）三、 设计计算 按声环境质量标准(GB30962008）的有关条文，本区声环境分类应为3类,即功能区质量标准为昼间65dB、夜间55dB；按工业企业厂界环境噪声排放标准（GB123482008)排放标准，厂界值按时段为昼间65dB、夜间55dB。本计算由于无监测

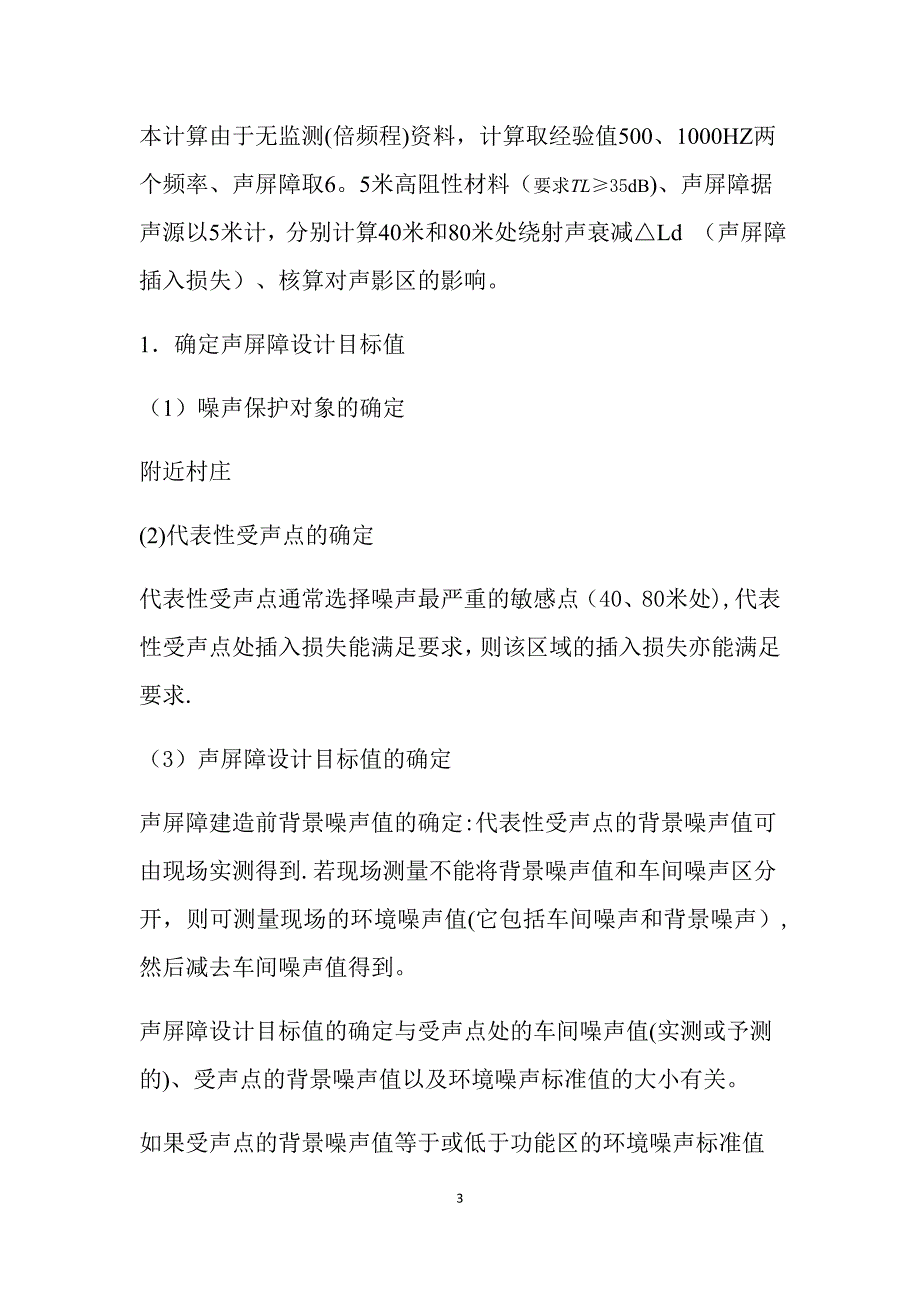

2、倍频程)资料，计算取经验值500、1000HZ两个频率、声屏障取6。5米高阻性材料（要求TL35dB)、声屏障据声源以5米计，分别计算40米和80米处绕射声衰减Ld （声屏障插入损失）、核算对声影区的影响。1确定声屏障设计目标值（1）噪声保护对象的确定附近村庄(2)代表性受声点的确定代表性受声点通常选择噪声最严重的敏感点（40、80米处),代表性受声点处插入损失能满足要求，则该区域的插入损失亦能满足要求.（3） 声屏障设计目标值的确定声屏障建造前背景噪声值的确定:代表性受声点的背景噪声值可由现场实测得到.若现场测量不能将背景噪声值和车间噪声区分开，则可测量现场的环境噪声值(它包括车间噪声和背
3、景噪声）,然后减去车间噪声值得到。声屏障设计目标值的确定与受声点处的车间噪声值(实测或予测的)、受声点的背景噪声值以及环境噪声标准值的大小有关。如果受声点的背景噪声值等于或低于功能区的环境噪声标准值时，则设计目标值可以由车间噪声值（实测或预测的)减去环境噪声标准值来确定.当采用声屏障技术不能达到环境噪声标准或背景噪声值时，设计目标值也可在考虑其它降噪措施的同时（如建筑物隔声），根据实际情况确定.本方案预测车间噪声85dB、功能区要求（6555dB），同时考虑地面吸收、树木农作物遮挡、大气吸收等因素，因此目标值设定为20-25dB,可满足要求。2位置的确定根据车间与防护对象之间的相对位置、周围的
4、地形地貌，应选择最佳的声屏障设置位置.选择的原则或是声屏障靠近声源，或者靠近受声点，或者可利用的土坡、堤坝等障碍物等，力求以较少的工程量达到设计目标所需的声衰减.本工程只能靠近车间设置（5米）。3 .几何尺寸的确定根据设计目标值，可以确定几组声屏障的长与高，形成多个组合方案，计算每个方案的插入损失,保留达到设计目标值的方案，并进行比选,选择最优方案(本计算以6。5米核算）。4声屏障绕射声衰减Ld 的计算(1）根据选定的声屏障位置和屏障的高度，确定声程差,然后根据声源类型（点源），按声屏障声学设计和测量规范(HJT 90-2004）公式（5）计算各个两个频带的绕射声衰减L。公式（5）；Ld =2
5、0lg+ 5 dB (N0)N菲涅耳数，N =（A +Bd)声波波长,m d-声源与受声点间的直线距离 m A声源至声屏障顶端的距离 m B受声点至声屏障顶端的距离 m h-声源至绕声点的距离 m（2）按两个频带、两个受声点核算：(a) 按1000HZ计 、 =C/f=340/1000=0.34m在40米处绕射声衰减：Ld =20lg+ 5 dBA=6。727m B=40.807m h=(6。51。5）=5md=45m则 N =(A +Bd）=（6。727+40。80745）=14。91Ld =20lg+ 5=20lg+ 5 =23.66dB在80米处绕射声衰减：A=6.727m B=80.6
6、55m d=85m则 N =（A +Bd）=14.01Ld =20lg+ 5=20lg+ 5 =23。85dB(b) 按500HZ计 =C/f=340/500=0.68m在40米处绕射声衰减：Ld =20lg+ 5 dBA=6。727m B=40.807m h=(6。5-1.5）=5md=45m则 N =（A +Bd)=7.45Ld =25.05dB在80米处绕射声衰减:Ld =20lg+ 5 dBA=6.727m B=80.655m d=85m则 N =（A +Bd）=7。0Ld =25。17dB(c)按声屏障声学设计和测量规范（HJT 902004)，通常在声学设计时，要求TL-Ld10dB，此时透射的声能可以忽略不计，即Lt0。 本方案选用TL35dB的阻性隔声材料，可实现TLLd（23-25dB）10dB的要求,因此Lt可以忽略不计.同时忽略反射声修正量Lr 的计算. 通过上述计算该6.5米高声屏障（声源按点生源计）可以实现（2025dB)的目标值，对车间进行一定的密封，在车间和村庄之间设该声屏障可满足车间厂界在功能区的要求。四、声屏障结构与强度核算（略）8
