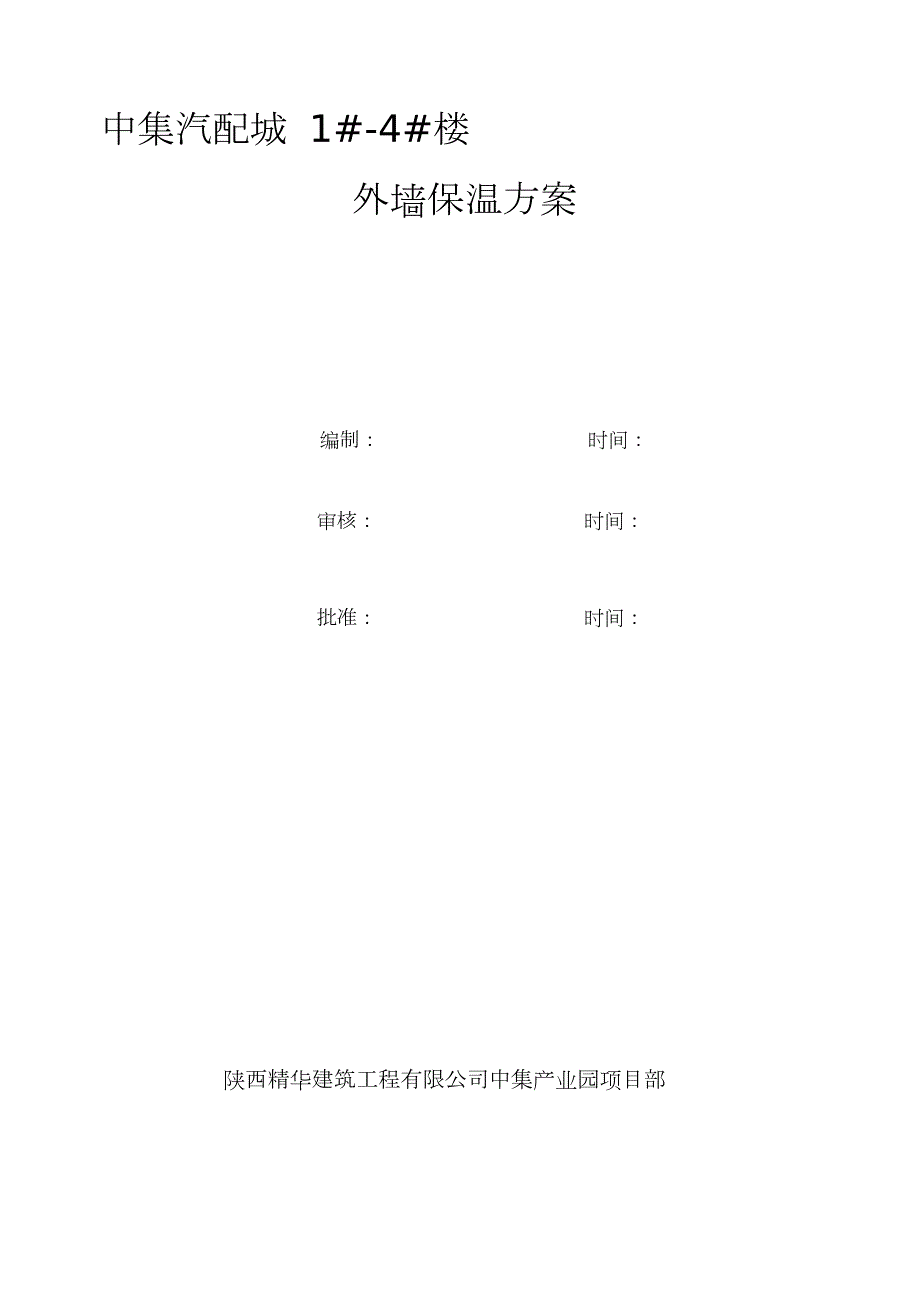

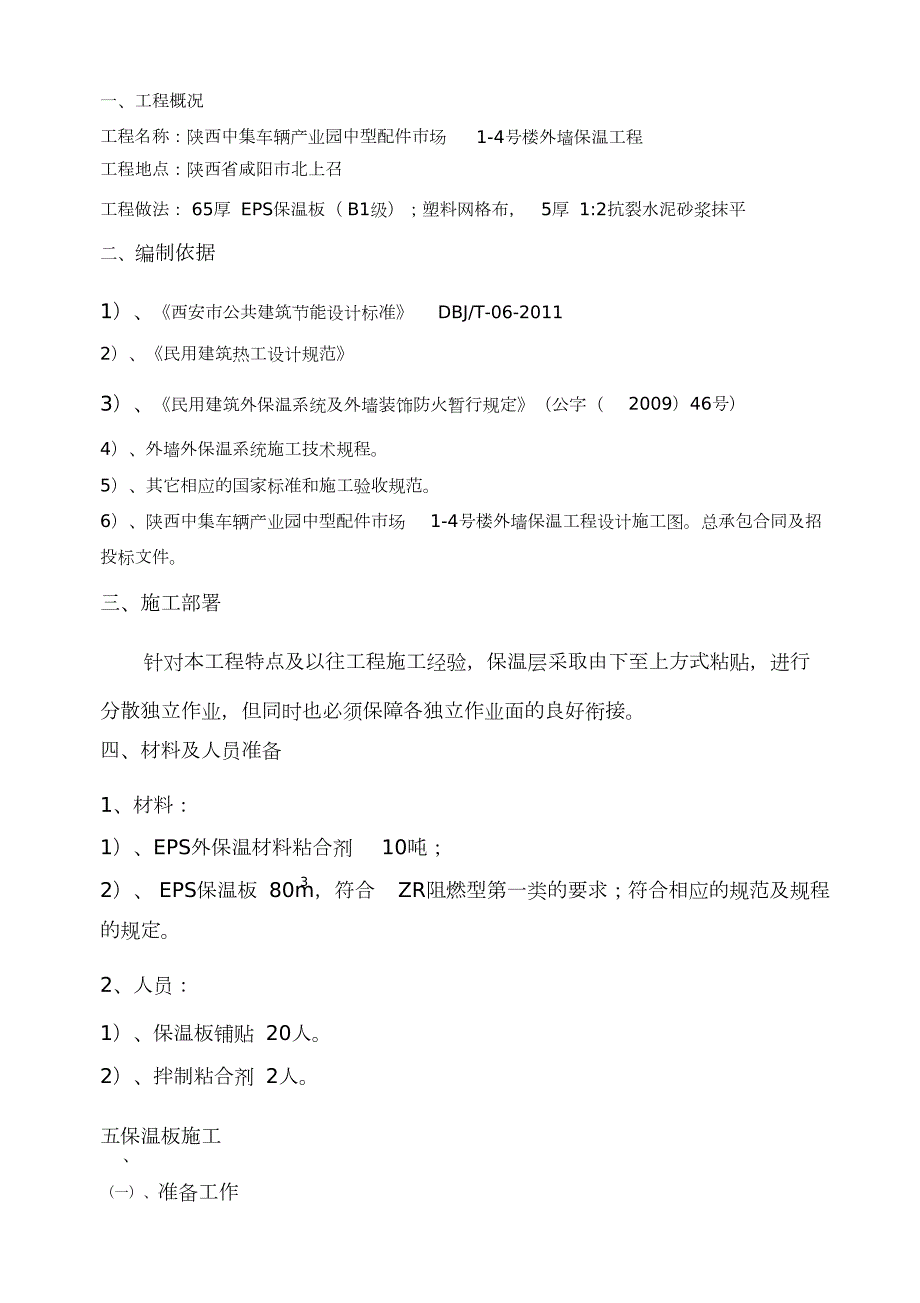

1、中集汽配城 1#-4#楼外墙保温方案编制：审核：批准：时间：时间：时间：陕西精华建筑工程有限公司中集产业园项目部 一、工程概况工程名称：陕西中集车辆产业园中型配件市场工程地点：陕西省咸阳市北上召1-4号楼外墙保温工程工程做法： 65厚 EPS保温板（ B1级）；塑料网格布， 5厚 1:2抗裂水泥砂浆抹平二、编制依据1）、西安市公共建筑节能设计标准 DBJ/T-06-20112）、民用建筑热工设计规范3）、民用建筑外保温系统及外墙装饰防火暂行规定（公字（2009）46号）4）、外墙外保温系统施工技术规程。5）、其它相应的国家标准和施工验收规范。6）、陕西中集车辆产业园中型配件市场 1-4号楼外墙

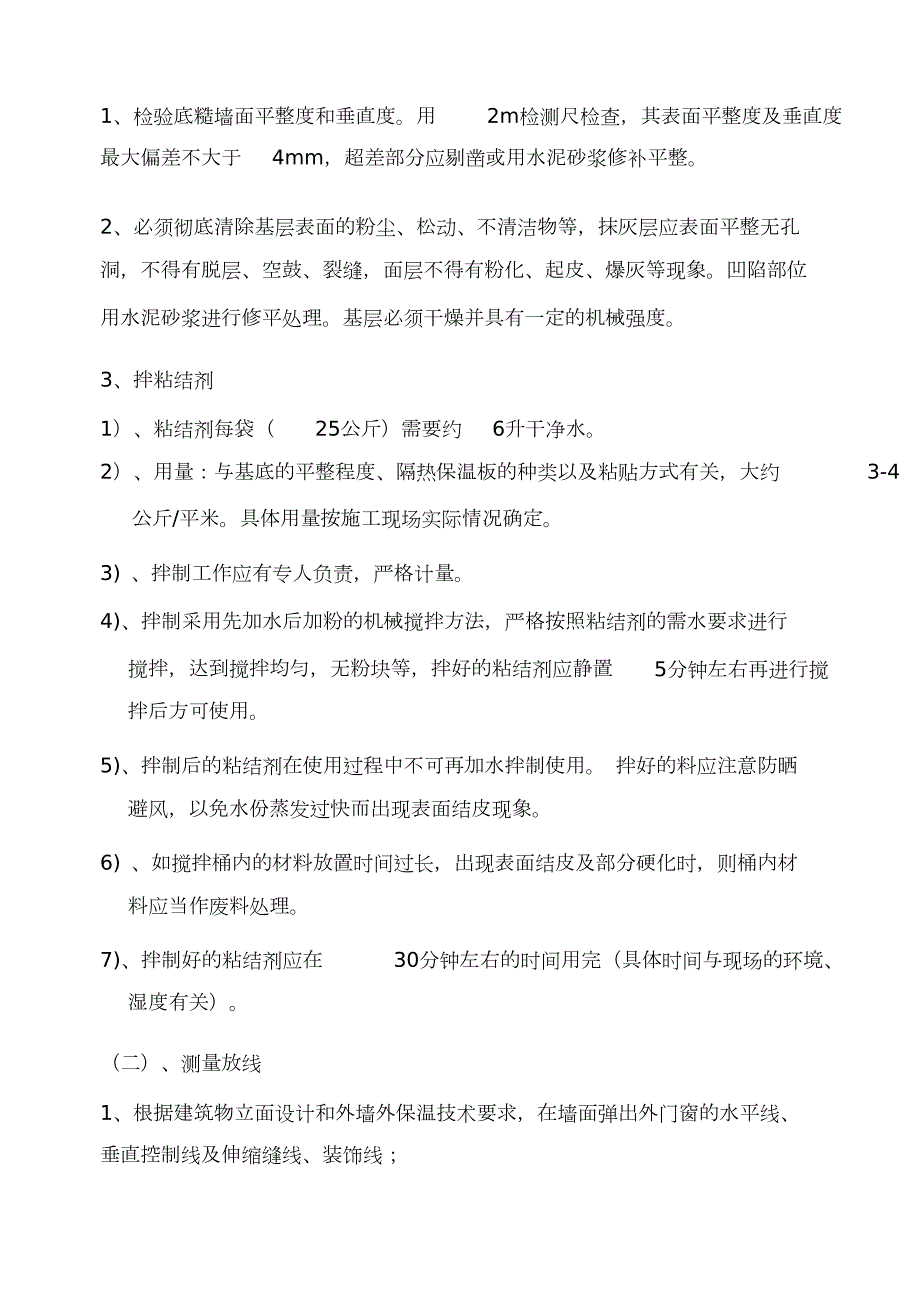

2、保温工程设计施工图。总承包合同及招投标文件。三、施工部署针对本工程特点及以往工程施工经验，保温层采取由下至上方式粘贴，进行分散独立作业，但同时也必须保障各独立作业面的良好衔接。四、材料及人员准备1、材料：1）、EPS外保温材料粘合剂 10吨；32）、 EPS保温板 80m，符合 ZR阻燃型第一类的要求；符合相应的规范及规程的规定。2、人员：1）、保温板铺贴 20人。2）、拌制粘合剂 2人。五保温板施工、准备工作（一）、 1、检验底糙墙面平整度和垂直度。用 2m检测尺检查，其表面平整度及垂直度最大偏差不大于 4mm，超差部分应剔凿或用水泥砂浆修补平整。2、必须彻底清除基层表面的粉尘、松动、不清洁
3、物等，抹灰层应表面平整无孔洞，不得有脱层、空鼓、裂缝，面层不得有粉化、起皮、爆灰等现象。凹陷部位用水泥砂浆进行修平处理。基层必须干燥并具有一定的机械强度。3、拌粘结剂1）、粘结剂每袋（ 25公斤）需要约 6升干净水。2）、用量：与基底的平整程度、隔热保温板的种类以及粘贴方式有关，大约 3-4公斤/平米。具体用量按施工现场实际情况确定。3) 、拌制工作应有专人负责，严格计量。4)、拌制采用先加水后加粉的机械搅拌方法，严格按照粘结剂的需水要求进行搅拌，达到搅拌均匀，无粉块等，拌好的粘结剂应静置拌后方可使用。5分钟左右再进行搅5)、拌制后的粘结剂在使用过程中不可再加水拌制使用。 拌好的料应注意防晒避
4、风，以免水份蒸发过快而出现表面结皮现象。6) 、如搅拌桶内的材料放置时间过长，出现表面结皮及部分硬化时，则桶内材料应当作废料处理。7)、拌制好的粘结剂应在 30分钟左右的时间用完（具体时间与现场的环境、湿度有关）。（二）、测量放线1、根据建筑物立面设计和外墙外保温技术要求，在墙面弹出外门窗的水平线、垂直控制线及伸缩缝线、装饰线； 2、在建筑物外墙大角（阴角、阳角）及其它必要处挂垂直基准钢线；每个楼层在适当位置挂水平线，以控制 EPS聚苯板的垂直和平整度。(三)、粘贴聚苯板1、EPS聚苯板切割：尽量使用 1200*600mm或 900*600mm标准尺寸的聚苯板。若使用非标准尺寸的聚苯板，应采用
5、电热丝切割器或壁纸刀进行裁剪加工。对角线误差2mm，按实际需要的尺寸加工。尺寸允许偏差为2mm，大小面垂直。2、粘结胶浆：使用用于外墙保温施工的成品粘结砂浆。配制好的粘结砂浆最好45分钟内用完。3、变形缝线两侧的聚苯板上预贴 250mm宽包底网格布。4、粘结 EPS聚苯板方法：1)在外墙阴阳角处挂垂直通线，并用水准仪找平，每面墙至少2根，注意使其距墙尺寸一致。当采用分段粘贴时，在开始层上弹一道水平线，并用经纬仪在大角基层处测弹出垂直控制线，依垂直立线挂一道水平线，作为粘贴聚苯板的控制线。2)首层聚苯板满粘于外墙，其它楼层聚苯板在板面四周涂抹一圈聚合物砂浆，宽 50mm厚 10mm，侧面留 50
6、mm*50mm宽排气孔，板心按梅花形布设粘结点，间距 200mm，直径 100mm。采用非标准尺寸板时，粘结胶浆的涂抹面积与聚苯板的面积之比不得少于 40%，如下图： 3)抹完粘结砂浆后，立即将板立起就位粘贴，粘贴时应轻柔、均匀挤压，并随时用托线板检查垂直平整。板与板挤紧，碰头缝处不抹聚合砂浆。粘贴聚苯板应做到上下错缝，每贴完一块板，应及时清除挤出的砂浆，板间不留间隙，如果出现间隙，应用相应宽度的聚苯板填塞。4)阴、阳角处相邻的两墙面所粘聚苯板应垂直交错连接，保证板材安装的垂直度。如下图：5)安装固定件：在贴好的聚苯板上用冲击钻钻孔，孔洞深入墙基面不小于 30,数量为每平方米 2 3个，但每一
7、单块聚苯板不少于 2个。基层为混凝土构件的，使用尼龙塑料胀管；基层为陶粒空心砌块的，使用专用锚固件。(四)、聚苯板打磨聚苯板接缝不平处应用粗砂纸打磨平整，打磨动作宜为轻柔的圆周运动。磨平后应用刷子或压缩空气将碎屑清理干净。（五 )、涂抹面胶浆用不锈钢抹子在 EPS聚苯板表面均匀涂抹一层面积略大于一块网布的抹面胶浆，厚度约为 2mm。（六）、铺压塑料网格布 涂抹面胶浆后随即将耐碱玻纤网格布沿水平方向绷紧，用抹子由中间向上、下两边将网格布抹平压入湿的抹面胶浆中；自上而下沿外墙一圈一圈铺设网布；遇到门窗洞口时，应在洞口四角沿 45度方向补贴一块标准网布，以防止开裂。网格布左、右搭接宽度为 150mm
8、上、下搭接宽度为 100mm，在阳角处还需局部加铺 400mm网格布一道。所有收口处的网格布必须返过阳角压实。（七）、涂抹面胶浆待首层胶浆稍干硬至可以碰触时，再用抹子涂抹第二道抹面胶浆约 3mm，直至耐碱玻纤网格布全部被覆盖。如在抹面层砂浆前，底层砂浆已凝结，应先涂刷一遍界面剂，在抹面层砂浆。首层墙面、凹阳台、露台应在抹面砂浆外加铺一层网格布，且应在砂浆凝结前进行，并再抹一层 2mm厚面层抹面砂浆。（八）、填嵌缝膏在墙体与窗框缝隙处用密封膏镶嵌，密封膏镶嵌密实、饱满。六、特殊部位施工方法1、门窗洞口处保温系统施工门窗洞口角部的聚苯板，应采用整块切割，不得用碎（小）块拼接，如下图：铺设网格布时
9、应在洞口四角处沿 45度方向贴补一块标准网格布 （200mm 300mm），以防止角部开裂，见下图：七、 EPS保温板外墙保温施工应注意事项：1）、材料应分类挂牌存放。聚苯板应成捆立放，防雨防潮。网格布也要防雨存放。粘结、抹面砂浆存放也要注意防雨防潮和保质期。2）、操作地点环境和基层温度不低于 5。风力大于 5级或雨天不能施工。若在外墙保温施工时突然降雨，应采取有效措施，以防雨水冲刷墙面。3）、板与板的板缝拼严，缝宽超出 2mm时，用相应厚度的聚苯板片塞平。4）、外墙保温施工完成后，后续工序与其他正进行的工序应注意对外墙保温系统成品的保护。5）、严格遵守有关安全操作规程，实现安全生产和文明施
10、工。八、施工工艺流程图 抹抗裂砂浆压入网格布基层处理剪裁网格布抹找平层灰保温层验收刮粘结砂浆铺贴 EPS保温板九、质量控制及检验（一）、质量控制和检验程序按规范及技术规程要求操作，每道工序施工之前应通报监理，业主；每道工序完成后，应请监理业主对施工质量进行检查确认。办理质量验收记录，方可进行下道工序。（二）、按照外墙外保温技术规程规定做基层与胶粘剂的拉伸粘结强度检验，粘结强度不应低于 0.3Mpa。并且粘结界面脱开面积不应大于 50%。（三）、EPS板相关材料性能式样按照规范要求进行。外墙外保温系统耐候试验后，不得出现饰面层起泡或剥落、保护层空鼓或脱落等破坏，不得产生渗水裂缝。（四）、工程验收
11、按照建筑节能工程施工质量验收规范求进行。(DGJ08-113-2005)要十、职业健康安全及环境保护、文明施工管理1、职业健康安全及环保1）班组设安全员，协助专职安全员进行安全检查、巡视，发现隐患及时整改。每天进行班前安全活动记录，巡视过程中必须进行安全喊话。 2）工长必须事前进行安全技术交底，填写安全技术交底卡，交底人及被交底人签字存档，接受安全员的考查、指导。3）进场工人必须严格遵守国家有关安全生产的法律、法规及现场各项安全生产规章制度，电动机具专人操作，正确使用“三宝”。4）在外架上作业施工时，操作工人必须拴安全带，且在作业面设置安全警戒线。5）材料吊装时必须专职指挥指挥塔吊。6）工人作
12、业时必须注意防止高空掉物。7）外防护架必须随主体结构上升并保证高处操作面 1.8m。8）粘结剂搅拌机必须加设防护罩。9）至作业楼层的施工通道必须搭设美观、牢固，并有可靠防护措施。10）加强用电管理、维护且必须由持证电工进行操作，防止触电事故。11）禁止作业人员酒后作业。12）“四口五临边”必须进行可靠的防护，电梯井每 3层必须设置一道硬质水平防护，其上 1000左右采用安全兜网设置一道软防护。2、文明施工及环境保护措施1）严格遵守国家及地方有关安全文明施工要求及项目部制定的文明施工管理细则。2）夜间 10点以后严禁作业。需通宵加班时应办理夜间施工许可证。3）每层楼施工完毕后，应及时清理干净楼层
13、并清运渣滓出场。4）保温工程相关材料应分类堆码，标志完善。5）用水、用电线路架设合理，线路清晰，禁止乱搭乱接现象。6）墙柱阳角采用木条保护。 7）文明用语，行为规范，禁止打架斗殴现象发生。8）禁止现场大小便。9）节约用水、用电及周转材料等资源。10）楼层清理、公共场地清扫前应洒水降尘。11）运输车辆采用密闭运输，出场前应冲洗干净，防止带泥上路。3、其他有关职业健康安全及环境保护、文明施工管理按施工组织设计、专项方案、现场管理规定、公司相关文件及国家、地方法规执行。十一、允许偏差项目EPS保温板安装允许偏差及检验方法：项目表面平整垂直度允许偏差（ mm）检验方法24用 2米靠尺和塞尺检查用 2米拖线板检查用 2米拖线板检查用 200方尺和塞尺检查用直尺和塞尺检查阴阳角垂直阳角方正接缝高差221.5
