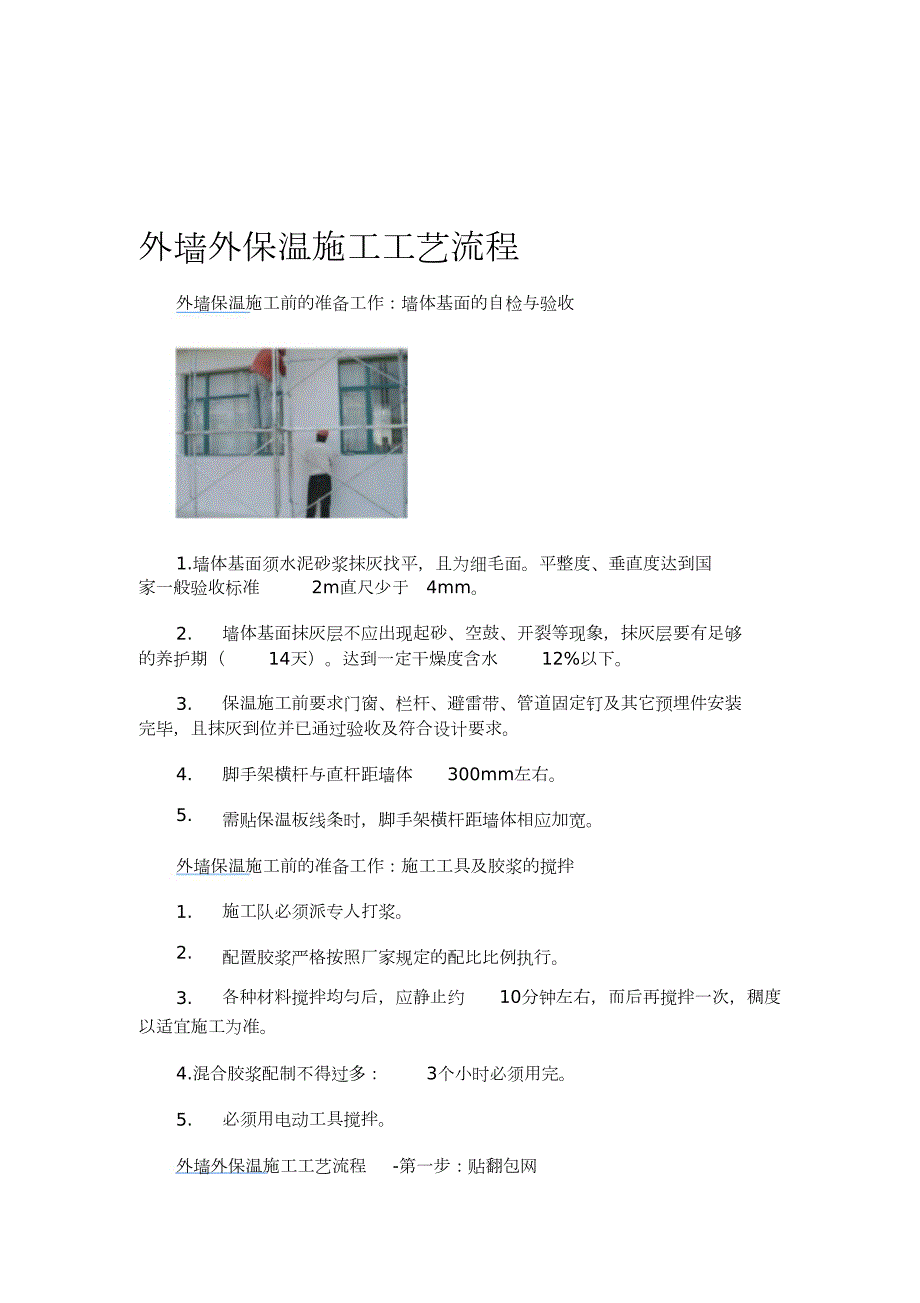

外墙外保温施工工艺流程完整版.doc

1、外墙外保温施工工艺流程外墙保温施工前的准备工作：墙体基面的自检与验收1.墙体基面须水泥砂浆抹灰找平，且为细毛面。平整度、垂直度达到国家一般验收标准 2m直尺少于 4mm。2.墙体基面抹灰层不应出现起砂、空鼓、开裂等现象，抹灰层要有足够的养护期（ 14天）。达到一定干燥度含水 12%以下。3.保温施工前要求门窗、栏杆、避雷带、管道固定钉及其它预埋件安装完毕，且抹灰到位并已通过验收及符合设计要求。4.5.脚手架横杆与直杆距墙体 300mm左右。需贴保温板线条时，脚手架横杆距墙体相应加宽。外墙保温施工前的准备工作：施工工具及胶浆的搅拌1.2.3.施工队必须派专人打浆。配置胶浆严格按照厂家规定的配比比

2、例执行。各种材料搅拌均匀后，应静止约 10分钟左右，而后再搅拌一次，稠度以适宜施工为准。4.混合胶浆配制不得过多： 3个小时必须用完。5.必须用电动工具搅拌。外墙外保温施工工艺流程 -第一步：贴翻包网 1.各门窗洞口及保温终止部位都应粘贴翻包网。2.翻包网的宽度应根据现场保温所需保温板的厚度来确定， 粘贴在墙上的宽度大于 65mm，翻包到板上的网宽度约 100mm左右，甩出部分应保持清洁。外墙外保温施工工艺流程 -第二步：保温板的铺贴1.2.贴板前，应先清理基层墙面，清除杂物及水泥砂浆残留物及粉尘等。保温板粘贴采用圈点法。在保温板背面四周抹上胶浆，其宽度各为70mm，中间均匀分布 8个圆饼。直

3、径为 100mm，粘结面积不得少于 40。为保证粘接力，保温板距墙体 2mm-3mm，要求铺贴平整 (XPS板平整尤为重要 )3.保温板铺贴应沿水平线自下而上，横向铺贴，上下行应错缝排列，错缝为 1/2板长，阴阳角为犬齿交错互锁。4. XPS板粘贴或上网前应抹界面剂，以增强附着力。5.门、窗洞口板的切割应呈 L型，大于 200mm。外墙外保温施工工艺流程 -第三步：打磨1.保温板粘贴完后 ,应先进行嵌缝处理 (使用母材 )。根据气温情况 ,通常情况下 ,48小时后,即可打磨 ,主要是将板面打磨平整 ,包括阴阳角垂直方正。2.检查板面的平整度、垂直度可用 2m直尺检测，平整度 2m范围内控制在

4、3mm以内，阴阳角垂直度同样用 2m直尺检测，控制在 2mm以内。外墙外保温施工工艺流程 -第四步：打锚固钉1.确定要打钉的，一般在保温板接缝交叉点进行打钉。打好的锚固钉尾部应凹进保温板 12mm为宜，保持完好，不能打坏板面。深入板面 12mm的凹型应用胶浆补平（与板面齐平），不得高出板面，总之掌握一点，锚固钉的尾部不能凸出板面。2.锚固钉的长短应根据板的厚度来确定不易太短。锚固钉应牢固，不松动。锚固钉的长度等于板材厚度 +打进墙体 30mm深。3.4.钻孔时，电锤应保持 90度，避免出现斜孔。挖制好钻孔深度。外墙保温施工工艺流程-第五步：开分格槽 1.分格条位置确定后，应先在板上开槽，开槽的

5、宽度与深度主要根据塑料分格条的规格而定。PVC2.开出的分格槽应平直，深浅一致。外墙外保温施工工艺流程-第六步：安装分格条1.安装塑料分格条前 ,先将搅拌好的胶浆抹在槽内及槽的上下沿各 100mm,然后将宽 200mm的标准网格布粘贴在开槽部位压入槽内 ,然后再将 PVC塑料分格条埋没在槽内 ,分格条安装埋设后应横向水平一致 ,与板面平整 ,对接要到位，特别是阴阳转角处应 90度角,并且勾通。2.分格条安装埋设后，除了平直外，槽内应保持清洁，上、下沿口两边网格布应压平压实。外墙外保温施工工艺流程 -第七步：铺贴网格布1.上网前应先清理板面，去除杂物及松散聚苯颗粒。2.3.将门、窗洞口及保温终止

6、处甩出的翻包网粘贴到板上，压平压实。贴网应自上而下，垂直铺贴，有分格条作为楼层的，从转角处横向一层一层依次铺贴，转角网大于 200mm。4.上网时切记先将混合胶浆抹在板面上，然后再把所需耐碱标准网格布粘贴在板上，压平压实。铺贴网后的保温层面应平整且阴阳角顺直。5.底层 2m以下为加强网，要求对接待。干后用 200mm宽的网骑缝铺贴盖住接缝。标准网搭接须 100mm。6.7.门、窗口网格布须转至门、窗侧边至门、窗框处。平窗及门洞四角应加贴 300mm*200mm的网格布， 45度斜向铺贴 ,以示加强，防止开裂。外墙外保温施工工艺流程 -第八步：检查阴阳角 网格布铺贴完毕后，检查 :1）保温层面是否平整。2）阴阳角是否垂直方正。3）门、窗洞口侧边是否平整、垂直方正。4）其它部位。如有不合格处，即进行整修。直至达到规范要求。外墙外保温施工工艺流程 -第九步：抹面胶浆 1.达到要求后 ,即可上抹面胶浆 .这一层要比上第一遍胶浆要求高。面层要求平整 ,阴阳角垂直方正 ,无明显抹灰刀印 ,网格布无漏底现象各节点部位应施工到位 .分格条 ,滴水线内无胶浆存留 ,保持干净。2.对每道工序都应自检 ,各工序完成后 ,先由施工方自检 ,再有质量员同施工方一起检查 ,如发现不足的地方 ,即整改修补 ,再进行下道工序。北京外墙保温工程队 15110213526;多年行业经验造就专业施工队。
