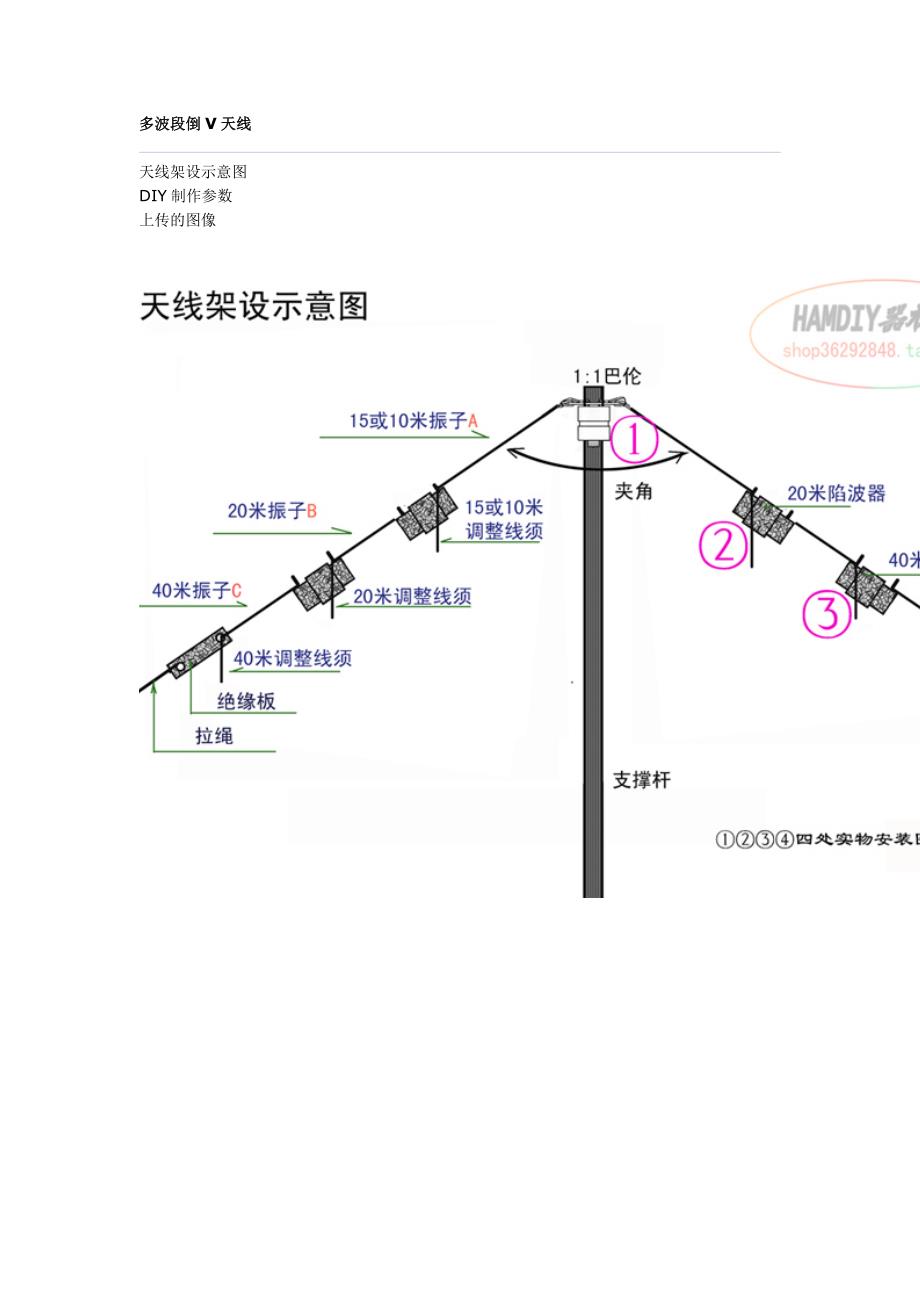

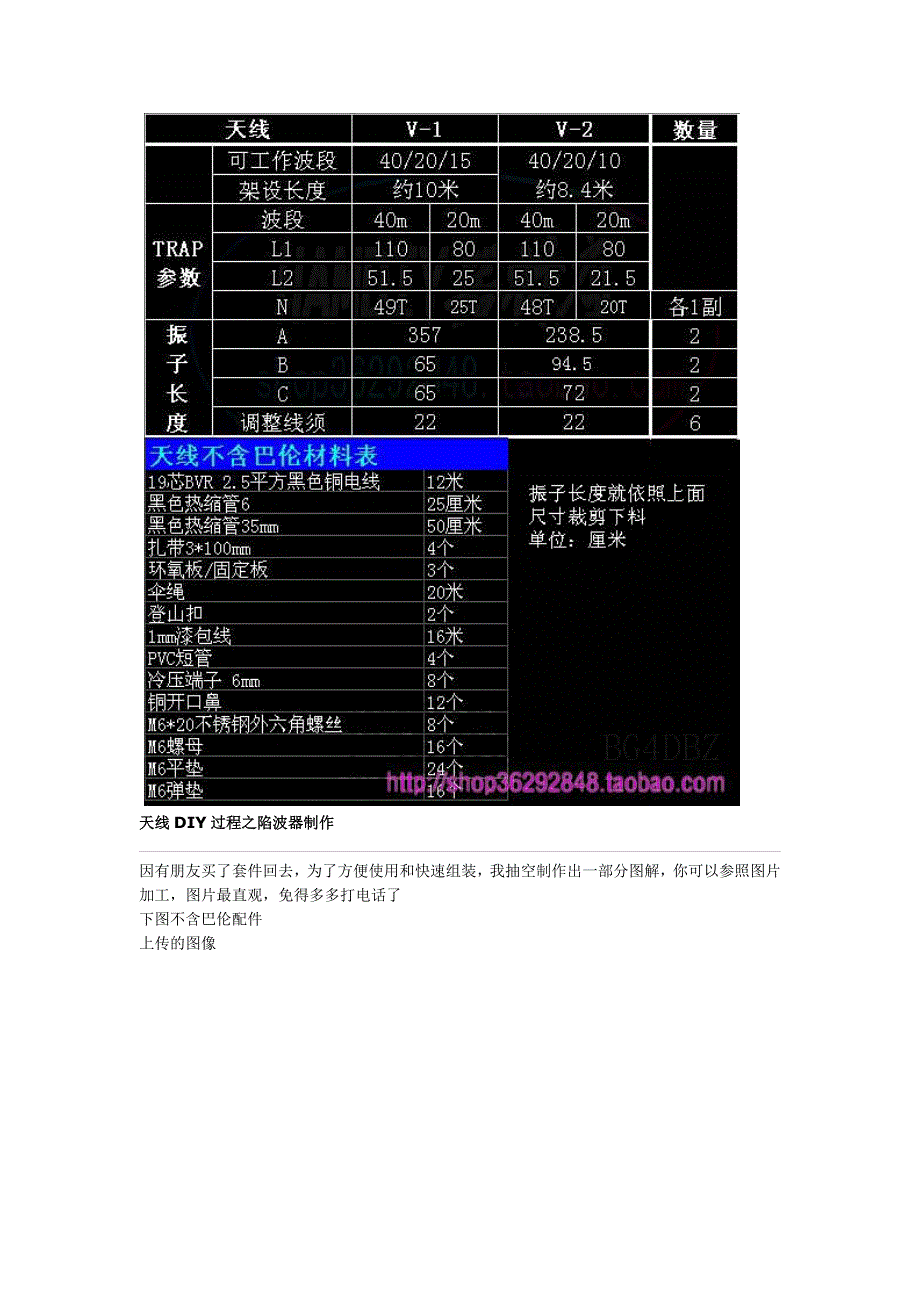

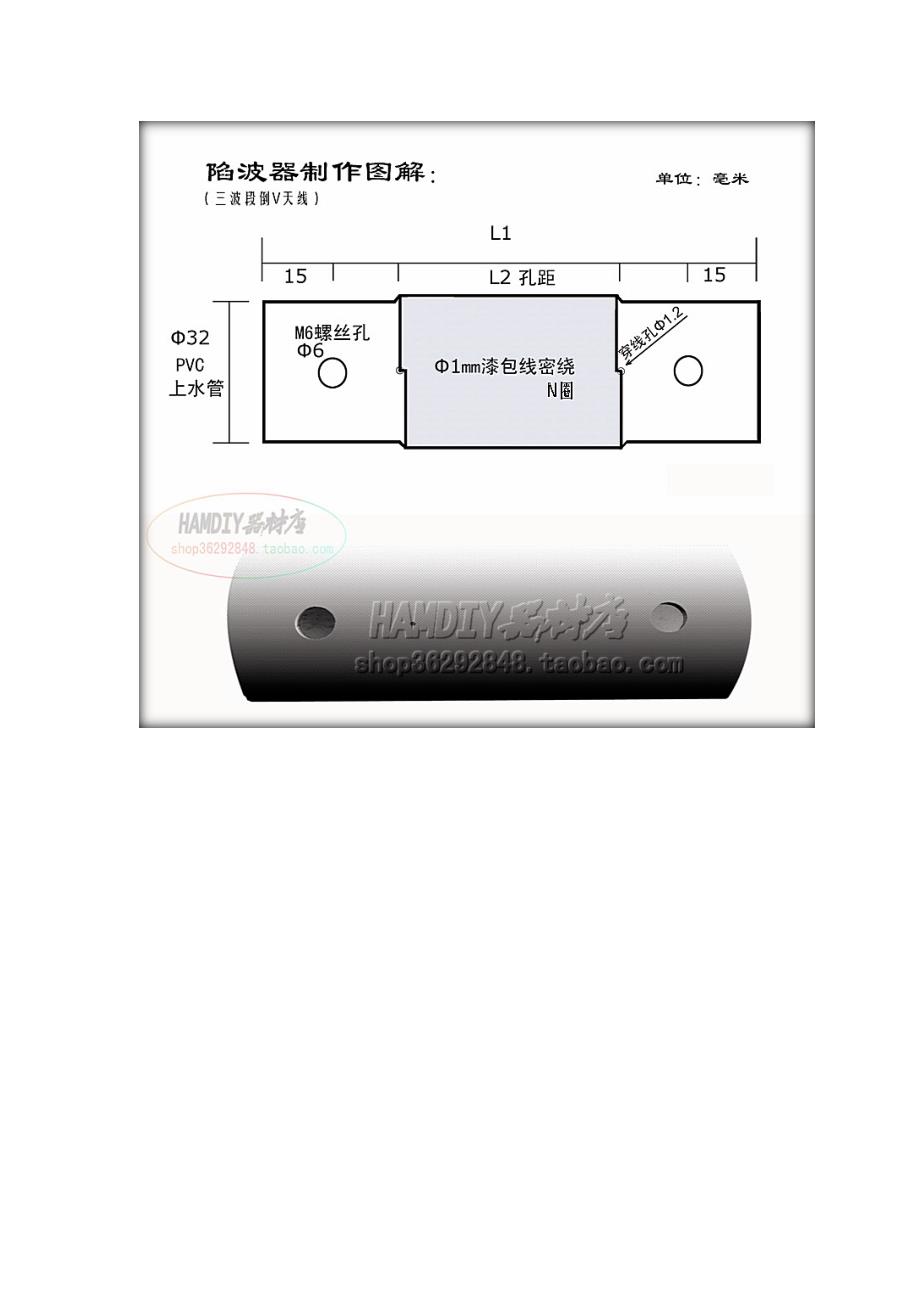

多波段倒V天线 天线架设示意图DIY制作参数上传的图像 天线DIY过程之陷波器制作 因有朋友买了套件回去,为了方便使用和快速组装,我抽空制作出一部分图解,你可以参照图片加工,图片最直观,免得多多打电话了下图不含巴伦配件上传的图像 倒V天线材料不含巴伦看图简单明了,就免得多打电话问了上传的图像 陷波器 先把陷波器的做法整出来,其实也没什么,总归看看新人顺手些吧上传的图像 图片还有继续上传的图像 天线DIY套件加工参考图,帮购买过的朋友搞出来使用上传的图像 大家可能没绕的设备,自己就用手绕吧上传的图像 图图图图图图图图图图上传的图像 装好螺丝就好了上传的图像 做成的陷波器上传的图像 掉了一个图补上,五金件是304不锈钢或镀银的,不会生锈上传的图像
