公路交通工程隧道水消防公路培训资料.pptx

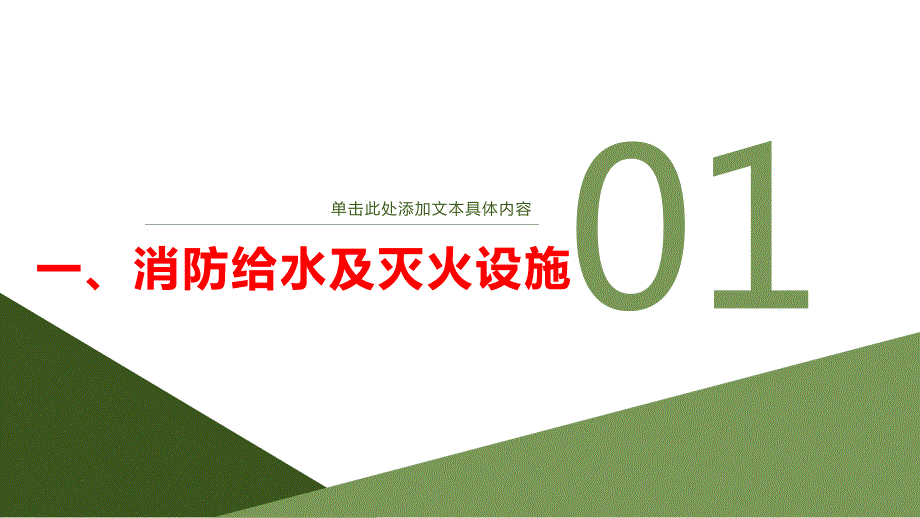

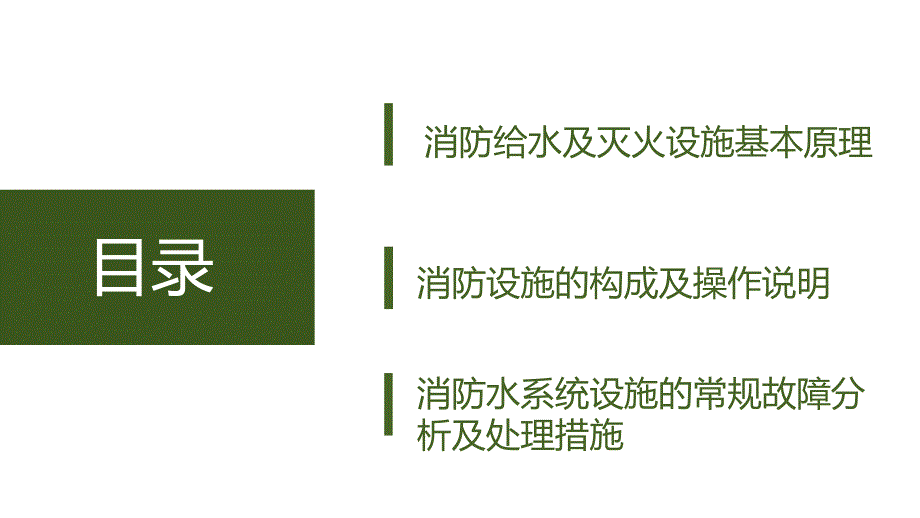

1、公路交通工程隧道水消防培训资料XXXXXXXXX工程有限公司XX项目部目录消防给水及灭火设施基本原理消防设施的构成及操作说明消防水系统设施的常规故障分析及处理措施一、消防给水及灭火设施单击此处添加文本具体内容011.1 原理图消防用水消防给水灭火设施灭火1.1 常高压原理图深水井低水位水池给水泵高水位水池深水泵水位恒定阀水位控制仪隧道管网1.1 临时高压原理图深水井消防水池低压压力开关消防水泵深水泵水位恒定阀稳压泵隧道管网压力变化小压力变化大本项目采用的消防用水方式：深井供水（属于天然水源供给）天然水源供给）一般隧道消防用水可一般隧道消防用水可由市政管网或由市政管网或天然水源天然水源供给供给1

2、2消防用水本项目采用的消防给水方式：总计12个消防给水系统；11个常高压（1大曼旧隧道 2德保河隧道 3曼古村隧道 4班良隧道 5富库1号隧道 6富库2号隧道 7独谷2号隧道 8那洛隧道 9大中山隧道 10文东隧道 11文新1号隧道，1个临时高压给水系统（独谷1号隧道）一般的一般的消防消防给水给水方式：常高压或临时高压给水系统方式：常高压或临时高压给水系统1.3消防给水方式本项目采用的方式为：提升消防给水泵+低位消防水池一般规定：市政供水设施、天然水源不能满足隧道消防供水要求的，应一般规定：市政供水设施、天然水源不能满足隧道消防供水要求的，应设置消防水池；消防水池应设置在隧道外。设置消防水池

3、消防水池应设置在隧道外。1 1、水池的补水时间不得超过、水池的补水时间不得超过48h48h；2 2、应设置水位显示控制装置，并反馈至消防控制室，及现场实时监控；、应设置水位显示控制装置，并反馈至消防控制室，及现场实时监控；给水用水量消防水泵1、消防水泵设置：一备一用原则2、采用自灌式吸水方式；吸水管应设置闸阀或带有锁定装置的蝶阀常高压给水系统本项目采用的方式为：提升消防给水泵+低位水池+消防给水泵+高位水池常高压系统应设置消防水池1.3消防给水方式临时高压给水系统本项目采用的方式为：消防给水泵+高位消防水池+消防水泵+稳压泵设置高位消防水箱，满足10min消防用水量；如有重力供水消防水池的可

4、不设置，应采用消防水泵置接吸水加压，未设置水池的设置稳压泵。1.3消防给水方式1.4.1隧道消防给水管道1、布置环状；2、进水管不应少于2根；3、给水管道应采用阀门分成若干独立段，每段内消火栓的数量不宜超过5个，宜带信号反馈；4、最高部位设置自动排气阀，根据需要设置管道伸缩器；1.4消防设施及管道1.4.2灭火设施消防设施系统消火栓系统室内消火栓室外消火栓水成膜泡沫灭火管理用房设置灭火系统水喷雾灭火系统气体灭火系统灭火器1、室内消火栓系统，用于隧道内；2、室外消火栓系统，用于隧道外；3、水成膜泡沫灭火系统，用于隧道汽车燃油；4、灭火器，用于隧道内外。1.4.3本项目使用的消防设施二、消防设施的

5、构成及操作说明单击此处添加文本具体内容021、消防设施重点说明内容2.1重要设施的构成及操作说明2.2重要阀门的介绍及操作2.3水泵及控制箱的构成及操作说明2.4液位计的构成及操作说明重要设施的构成与操作单击此处添加文本具体内容2.11)消火栓箱的构成1、双开门暗装消火栓箱2、双口双阀室内消火栓；3、消防水带4、多功能水枪2.1.1消火栓箱的构成及操作流程1 1）室内消火栓主要部件（1）水枪：一般为直流式，口径有13、16、19；（2）水带：有麻织和化纤两种，长度15米、20米、25米和30米等；（3）消火栓：内扣式接口，球形阀式龙头，有单出口和双出口之分。（4）报警信号装置：向消防控制室发送

6、消火栓工作信号和起动消防水泵。2.1.1消火栓箱的构成及操作流程单击此处添加标题单击此处添加文本具体内容，简明扼要的阐述您的观点。根据需要可酌情增减文字，以便观者准确的理解您传达的思想。单击此处添加文本具体内容，简明扼要的阐述您的观点。根据需要可酌情增减文字，以便观者准确的理解您传达的思想。单击此处添加文本具体内容，简明扼要的阐述您的观点。根据需要可酌情增减文字，以便观者准确的理解您传达的思想。单击此处添加文本具体内容，简明扼要的阐述您的观点。根据需要可酌情增减文字，以便观者准确的理解您传达的思想。单击此处添加文本具体内容，简明扼要的阐述您的观点。根据需要可酌情增减文字，以便观者准确的理解您传

7、达的思想。2)消火栓系统原理图3)消火栓箱操作流程4)消火栓箱的具体操作步骤操 作 步 骤 步骤一：按下消火栓箱门卡锁打开消火栓箱门 步骤二：取出消防水枪头及消防水带步骤三：将水带两端分别连接消火栓出水口及消防水枪头步骤四：将水带两端分别连接出水口及消防水枪步骤五：逆时针方向转动，打开消火栓阀门供水步骤六：调节消防水枪(喷嘴)选择适当射水方向进行喷射步骤七：使用完毕关闭消火栓阀门步骤八：将水带晾干挂入消防箱内并关好箱门5)消火栓箱的注意事项注 意 事 项消火栓非紧急事故禁止任何人开启及使用消防箱内及四周需保持清洁消防箱周围一米需保持畅通无阻箱门应保持易开启之状态平时水带及出水口应保持分开，禁止

8、连接避免水分进入水带中消火栓在出水操作使用时一般不少于两人消防水带在使用时应避免打结2.1.2 室外消火栓说明消火栓系统-室外消火栓室外消火栓的主要用途为消防水车取水用，配有标准的DN65及DN100两种接口，和消防水车匹配。室外消火栓分为地上式和地下式和墙壁式（墙壁式由于不能保证消火栓与建筑物外墙的距离，在使用时会影响消防人员的安全和操作，故不推荐使用）2.1.2 室外消火栓的构成构构 成成 图图 样样2.1.2 室外消火栓种类消火栓种类图图 样样地上式地下式墙壁式2.1.2 室外消火栓地上式消火栓地上式消火栓地下式消火栓地下式消火栓三个接口：一个直径为150mm或100mm；两个65mm出

9、口。两个直径65mm的接口，为内扣式，供接水带使用150mm或100mm的为丝扣接口，连接消防车的吸水胶管。两个接口：直径为100mm和65mm的接口各一个；其中直径100mm接口，供接消防车的吸水胶管直径65mm接口，供接消防水带。特点：目标明显、易于寻找、特点：目标明显、易于寻找、出水操作方便；怕冻出水操作方便；怕冻特点：防冻、不易遭到人为破坏、特点：防冻、不易遭到人为破坏、便利交通；目标不明显，适用于寒便利交通；目标不明显，适用于寒冷地区。冷地区。要求：在附近地面上应有明显的固要求：在附近地面上应有明显的固定标志，便于在雨雪等恶劣天气下定标志，便于在雨雪等恶劣天气下寻找消火栓。寻找消火栓

10、2.1.3 水泵接合器的构成构构 成成 图图 样样水泵接合器的分类水泵接合器的分类 按安装型式分：按安装型式分：墙壁式、地上式、墙壁式、地上式、地下式地下式 按组成结构分：按组成结构分：分开式、一体式分开式、一体式水泵接合器的组成：水泵接合器的组成：接口本体、止回接口本体、止回阀、安全阀、闸阀阀、安全阀、闸阀2.1.3 水泵接合器的构成地上式地上式墙壁式墙壁式地下式地下式2.1.2 水泵接合器设置条件作用1 1、当建筑物发生火灾，建筑物本身的消防用水的水量和水压不能满足灭火要求时；2 2、当建筑遇到火灾，消防泵发生故障时；消防流量：每个接合器的输送量为101015L/s15L/s。设置位置：

11、便于消防车接近、使用、不妨碍交通的位置。距消火栓和贮水池15154040米之内。水泵接合器是连接消防车向室内消防给水系统加压的装置，一端由消防给水管网水平干管引出，另一端设于消防车易于接近的地方。作用：当发生火灾时，消防车的水泵可迅速方便地通过该接合器的接口与建筑物内的消防设备相连接，并送水加压，从而使室内的消防设备得到充足的压力水源，用以扑灭不同楼层的火灾，有效地解决建筑物发生火灾后，消防车灭火困难或因室内的消防设备因得不到充足的压力水源无法灭火的情况。2.1.3水成膜泡沫灭火装置2.1.3水成膜泡沫灭火装置构成构成泡沫消火栓箱主要由比例混合器、泡沫泡沫液罐、软管卷盘（消防水带）、滴水阀,低

12、压泄漏阀)、液面计、进气阀、进水（排污）阀等构成。2.1.3 水成膜泡沫灭火装置水成膜泡水成膜泡沫灭火装沫灭火装置置PSG30型水-泡沫两用灭火装置,具有箱门与隧首壁同弧度及弹簧助力的开启方式的特点.在有泡沫原液的情况下,当压力水经过比例混合器时,使水和泡沫原液按规定比例混合,经泡沫喷枪喷泡沫混合液,当泡沫容器内无泡沫原液时,喷枪直接喷出压力水扑救火灾.本灭火装置可扑救普通固体材料火,可燃液体火.是地下工程隧道、地铁、加油站，小型油库，汽车库、仓库等场所理想的灭火装置。2.1.3 水成膜泡沫灭火装置工作原理工作原理工作原理 泡沫消火栓箱在灭火时当有不低于0.55MPa压力的水以很高的速度流过泡

13、沫消火栓箱的管道及管线式比例混合器时，由于射流质点的横向移动的扩散作用，比例混合器的室内形成真空(负压)，于是泡沫液储罐内的泡沫液在大气的压力作用下通过吸液管进入混合器，与压力水混合，最终达到一定比例的混合液。当具有一定压力的混合液流到泡沫枪时使泡沫混合液发泡。从而达到泡沫灭火的效果2.1.3 水成膜泡沫灭火装置工作原理图工工作作原原理理图图 比例混合器泡沫液储罐消防水进入管线真空（负压）泡沫液泡沫混合液发泡灭火2.1.3 水成膜泡沫灭火装置安装调试与使用安装调试与使用1、泡沫消火栓箱安装：根据建筑要求将泡沫消火栓箱固定在需要保护的场所并使泡沫消火栓箱的门开关方便。将消防管道与泡沫消火栓箱的进

14、水球阀连接好。安装所需配件由安装单位自备。2、泡沫消火栓箱的使用：1)打开泡沫液箱上方盖往储液箱灌入泡沫液，直到箱满，(建议使用小型的吸水泵灌装)2)取下泡沫枪，在打开进水端球阀，和比例混合器的球阀周，当水流通过比例混合器，将与泡沫混合后，由泡沫枪喷出，达到灭火效果。(如没有泡沫混合液喷出，请请检查水流工作压力是否在栓箱要求的工作压力范围)2.1.4 灭火器 1、提灭火器至火场5米处 2、拔出保险销 3、一手紧握喷嘴（或扶住底圈）4、另一手握住提把，用力压下压把 注意事项：1、保持直立状态，不能颠倒或横卧 2、使用前上下颠倒几下，使干粉松动 3、室外使用应站上风方向。2.1.4 火灾的分类 火

15、灾大致可以分为A、B、C、D等4类，A类为固体物质火灾，B类为液体火灾和可熔化的固体物质火灾，C类为气体火灾，D类为金属火灾。灭火的基本方法有：冷却法、窒息法、隔离法、化学抑制法等。一般用灭火器灭火采用的是冷却法、隔离法、化学抑制法。灭火器按灭火的药剂的不同分为水系、干粉、二氧化碳泡沫灭火器。本项目用的是：干粉灭火器2.1.4 灭火器操作步骤 1 1、取出灭火器、取出灭火器2、提到现场2.1.4 灭火器操作步骤 3、除掉铅封4、拔出保险销2.1.4 灭火器操作步骤 5、左握右提6、喷重要阀门介绍及操作流程单击此处添加文本具体内容2.22.2.1 阀门种类 止回阀止回阀铸铁球磨闸阀铸铁球磨闸阀蝶

16、阀蝶阀压力表压力表浮球阀浮球阀管网设施管网设施2.2.1 自动排气阀用来排空管道内的空气，垂直安装于配水干管的顶端或管道等高部位。防止由于管路中存在空气造成水压波动引起报警阀开启而导致的误报。2.2.2 减压阀减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。从流体力学的观点看，减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。当消火栓栓口处压力超过0.5MPa时，应采

17、取减压措施，以保证消防灭火时各栓口均匀供水，避免提前用完消防贮水（水枪射流产生的反作用力）。2.2.3 电接点压力表电接点压力表广泛应用于石油、化工、冶金、电站、机械等工业部门或机电设备配套中测量无爆炸危险的各种流体介质压力。通常，仪表经与相应的电气器件(如继电器及变频器等)配套使用，即可对被测(控)压力的各种气体与液体介质经仪表实现自动控制和发信(报警)的目的。电接点压力表基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管之末端产生相应的弹性变形一位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿轮上的指示(连同触头)逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头(上限

18、或下限)相接触(动断或动合)的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。2.2.4 消防压力开关 消防压力开关是一个压力控制装置，当被测压力达到了额定值的时候，压力开关能够发警报或控制信号。消防压力开关一般都用于启动消火栓泵及管道内压力的变化。消防压力开关工作原理当系统内压力高于或低于额定的安全压力时，感应器内碟片瞬时发生移动，通过连接导杆推动开关接头接通或断开，当压力降至或升额定的恢复值时，碟片瞬复位，开关自动复位，或者简单的说是当被测压力过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。压力开

19、关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。开关元件有磁性开关、水银开关微动开关等。消防水泵及控制柜的构成及操作流程单击此处添加文本具体内容2.32.3.1 消防水泵消防水泵叶片式水泵叶片式水泵容积式水泵容积式水泵其它类型泵其它类型泵离心泵、离心泵、轴流泵、混流泵轴流泵、混流泵离心泵优点离心泵优点：适用范围广、型号多、流量可随意调节适用范围广、型号多、流量可随意调节活塞式往复泵、转子泵活塞式往复泵、转子泵螺杆泵、真空泵、引射器螺杆泵、真空泵、引射器2.3.2 消防水泵消防水泵离离心心泵泵构构造造示示意意图图负压负压2.3.3 离心泵的工作原理离心泵的工作原理离心泵之所以能把水送出去是由

20、于离心力的作用。水泵在工作前，泵体和进水管必须罐满水形成真空状态，当叶轮快速转动时，叶片促使水快速旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。水源的水在大气压力（或水压）的作用下通过管网压到了进水管内。这样循环不已，就可以实现连续抽水。消防水泵：消防水泵是消防给水系统的基础设施，是通过叶轮的旋转将能量传递给水，从而增加水的动能、压力，并将其输送到灭火设备处，以满足各种灭火设备的水量、水压要求。目前消防水泵一般为离心泵。2.3.3 水泵控制原理的工作原理图的工作原理图水池水位低液位装置水泵控制柜启动消防泵水池水位高停止消防泵液位装置2.3.4 立式

21、多级消防泵立式多级消防泵主要用于消防系统管道增压送水，高层建筑消防恒压供水等。单级：优势在流量上；多级：优势在扬程上；单级消防泵与多级消防泵的区别单级消防泵与多级消防泵的区别 同等参数流量与扬程多级泵价格比单级要贵 单级泵的泵轴上只有一个叶轮，多级泵的泵单级泵的泵轴上只有一个叶轮，多级泵的泵轴上串联有两个以上的叶轮轴上串联有两个以上的叶轮2.3.4 水泵的组件3）消防水泵相关组件：）消防水泵相关组件：水泵基础水泵基础 水泵吸水口组件：水泵吸水口组件：吸水喇叭口吸水喇叭口 控制阀控制阀 过滤器过滤器 柔性接头柔性接头 偏心大小头偏心大小头 压力表压力表 水泵出水口组件：水泵出水口组件：柔性接头柔

22、性接头 大小头大小头 止回阀止回阀 控制阀控制阀 压力表压力表 试水管试水管2.3消防水泵控制柜消防水泵控制柜消防水泵操作要点消防水泵操作要点：手动方式：1、打开控制柜面盘开关，将内部的电源开关合上；2、将面盘上的控制开关置于手动状态；3、按下启动按钮（绿色）4、水泵启动；5、关闭水泵（红色）自动方式：将控制开关置于自动状态。箱体开关控制开关液位计的介绍及操作流程单击此处添加文本具体内容2.42.4.1 玻璃液位计用于水池上，显示水位；用于水池上，显示水位；仪表是基于连通器原理设计的，由玻璃仪表是基于连通器原理设计的，由玻璃管构成的液体通路。通路经接管用法兰管构成的液体通路。通路经接管用法兰或

23、锥管螺纹与被测容器连接构成连通器，或锥管螺纹与被测容器连接构成连通器，透过玻璃管观察到的液面与容器内的液透过玻璃管观察到的液面与容器内的液面相同即液位高度。面相同即液位高度。管式液位计主要由玻璃管、保护套、上管式液位计主要由玻璃管、保护套、上下阀门及连接法兰（或螺纹）等组成。下阀门及连接法兰（或螺纹）等组成。液位计改变零件的材料或增加一些附属液位计改变零件的材料或增加一些附属部件，即可达到防腐或保温的功能。部件，即可达到防腐或保温的功能。2.4.2 小型浮球液位计（液位开关）小型浮球液位计（液位开关）使用了磁场与小型浮球液位计（液位开关）使用了磁场与传感器元件（磁簧开关）作用，产生反映液传感器

24、元件（磁簧开关）作用，产生反映液位情况的开关信号。能准确输出常开、常闭位情况的开关信号。能准确输出常开、常闭开关信号。开关信号。小型浮球液位计（液位开关）是我公司在改小型浮球液位计（液位开关）是我公司在改进原有的浮球液位计（液位开关）的基础上，进原有的浮球液位计（液位开关）的基础上，研发出来的新型产品。具有体积小、安装方研发出来的新型产品。具有体积小、安装方便、反应灵敏、性价比高等特点。便、反应灵敏、性价比高等特点。分类及主要参数分类及主要参数根据浮球或导向杆等主体材质的不同，小型根据浮球或导向杆等主体材质的不同，小型浮球液位计（液位开关）可粗略划分为两个浮球液位计（液位开关）可粗略划分为两个

25、系列：金属浮球系列、塑胶浮球系列。系列：金属浮球系列、塑胶浮球系列。2.4.3 磁翻柱液位计主要原理主要原理磁翻柱液位计也称为磁翻板液位计，它的结磁翻柱液位计也称为磁翻板液位计，它的结构主要基于浮力和磁力原理设计生产的。带构主要基于浮力和磁力原理设计生产的。带有磁体的浮子（简称磁性浮子）在被测介质有磁体的浮子（简称磁性浮子）在被测介质中的位置受浮力作用影响。液位的变化导致中的位置受浮力作用影响。液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱磁性浮子位置的变化、磁性浮子和磁翻柱（也成为磁翻板）的静磁力耦合作用导致磁（也成为磁翻板）的静磁力耦合作用导致磁翻柱翻转一定角度（磁翻柱表面涂敷不同的翻

26、柱翻转一定角度（磁翻柱表面涂敷不同的颜色），进而反映容器内液位的情况。颜色），进而反映容器内液位的情况。配合传感器（磁簧开关）和精密电子元器件配合传感器（磁簧开关）和精密电子元器件等构成的电子模块和变送器模块，可以变送等构成的电子模块和变送器模块，可以变送输出电阻值信号、电流值（输出电阻值信号、电流值（4 420mA20mA）信号、）信号、开关信号以及其他电学信号。从而实现现场开关信号以及其他电学信号。从而实现现场观测和远程控制的完美结合。观测和远程控制的完美结合。常见故障分析及处理措施033.1消火栓箱及灭火器序号故障分析处理措施1消火栓是否完好，有无生锈现象。定期检查及时维护除锈2接口垫圈

27、是否完整无缺。定期检查，及时更换3消火栓阀门长时间未动作，有卡死情况定期检查，应加注润滑油。4栓头放水有放不出水的情况定期进行放水检查，以确保火灾发生时能及时打开放水。5水带水带使用后，水带长时间有水容易腐蚀把水带洗净晾干，按盘卷或折叠方式放入箱内，把水枪卡在枪夹内，关好箱门。6枪头、水带卷盘、水枪、水带是否损坏，阀门、卷盘转动是否灵活要定期检查，发现问题要及时检修。7消火栓箱门定期检查消火栓箱门是否损坏，门是否开启灵活，水带架是否完好，箱体是否锈死。定期检查、发现问题要及时更换、修理8压力对消火栓例行保养时还应进行排水操作检查，确定消火栓是否启闭有效，水压水量是否符合正常范畴。加压保压措施9

28、灭火器配件丢失，压力不在正常范围值内及时补充配件，更换或充装灭火器3.2消火栓系统序号故障分析处理措施1消防管网振动大，发出异响消火栓泵出口未采用柔性连接；管网支吊架松动；管网未设置自动排气阀；管网流速过快。检查消火栓泵出口是否安装柔性接头；找出产生异响处，检查支吊架安装情况；检查管网最高点处是否设置自动排气阀；检查管径大小。2室内消火栓本体渗漏阀盖、阀体、旋转部件有破损或密封件失效；阀座与阀瓣部件密封失效；阀杆密封件失效。检查阀盖、阀体、阀杆、旋转部件有无明显变形、破裂；更换渗漏处密封件检查阀瓣密封处有无异物。3水带、水枪、消防接口渗漏水带、水枪、接口本体破损或密封件失效；接口密封处渗漏。检

29、查水带、水枪、接口，更换破损件；检查接口密封面和密封件。4软管卷盘渗漏软管破损；卷盘接头松动；卷盘转动部件密封件失效。转动卷盘，拉出软管检查；拧紧接头；联系维修。5栓口出水压力不符合设计要求消火栓泵的设置和性能不能满足系统需求；系统管网堵塞；减压装置故障；管网有泄露点。检查消火栓泵设置，核对工况曲线是否符合设计要求；检查系统管网有无异物堵塞或气阻现象；检查系统管网上的减压阀、减压孔板或节流管，并检查具有减压功能的消火栓；检查管网是否有泄漏之处。3.3泡沫灭火序号故障部件故障分析故障处理 1泡沫产生器无法法发泡或发泡不正常1、泡沫产生器吸气口被异物堵塞；2、泡沫比例混合液不满足要求，如泡沫液失效

30、混合比不合要求1、加强对泡沫产生器的巡检，发现异物及时清理；2、加强对泡沫比例混合器和泡沫液的维护和检测 2比例混合器锈死1、使用后没有及时用清水冲洗，泡沫液长期腐蚀混合器致使锈死加强检查，定期拆下保养，系统平时试验完毕后，一定要用清水冲洗干净。3无囊式压力比例混合装置的泡沫液储罐进水1、储罐进水的控制阀门选型不当或不合格，导致平时出现渗漏严格阀门选型、采用合格产品，加强巡检，发现问题及时处理 4囊式压力比例混合装置中因囊破裂而使系统瘫痪1、比例混合装置中的囊因老化，承压降低，导致系统运行时发生破裂；2、因胶囊受力设计不合理，灌装泡沫液方法不当而导致胶囊破裂。1、对胶囊加强维护管理，定期更换

31、2、采用合格产品，按正确的方法进行灌装 5平衡式比例混合装置的平衡阀无法工作1、平衡阀的橡胶膜片由于承压过大被损坏1、选用耐压强度高的膜片；2、平时加强维护管理3.4消防水泵序号故障分析处理措施1(一)泵组连接有渗漏1、连接件松动；2、连接处o型密封圈或密封垫损坏；3、连接件损坏；1、拧紧连接件；2、更换o型密封圈或密封垫；3、更换连接件2(二)泵组出口压力低1、泵组测试阀未关闭；2、泵组进线电源反相；3、高压泵损坏；4、使用流量超出额定值1、关闭泵组测试阀；2、调整进线电源相序；3、更换高压泵；4、在泵组额定值内工作3(三)泵组不启动1、高压泵接触器未闭合；2、泵组停止触点断开；3、联动控制

32、器未执行程序；4、电源未接通1、闭合接触器；2、闭合泵组停止触点；3、检修联动控制器，必要时更换；4、接通电源；5、恢复调节水箱水位4(四)泵频繁启动1、管道有渗漏；2、安全泄压阀密封不好；3、测试阀未关紧；4、单向阀密封垫上粘连杂质1、管道渗漏点补漏；2、检修安全泄压阀；3、完全关闭测试阀；4、清洗单向阀并清洁水箱及管道5泵规定时间内不能恢复压力1、管首内残存空气；2、管道有渗漏；3、高压球阀渗漏；4、稳压泵出口压力低；5、稳压泵损坏1、完全排除管道空气；2、管道渗漏点补漏；3、见“高压球阀渗漏”故障处理方法4、更换稳压泵3.5水池序号故障分析处理措施1储水池水质不合格，储水量不足1、取水来

33、自市政用水，但时间长小中产生滋生物；2、进水电磁阀不能进水；3、进水控制阀误关闭1、定期检查水箱进水过滤器装置，在水箱底部设置放空阀；2、检查进水电磁阀的阀前过滤器是否堵塞，如堵塞，进行清洗或替换；检查与进水电磁阀联动的低液位显示装置是否故障，如故障，进行修理；检查进水电磁阀本身是否故障，如故障，进行修理或更换。3、进水控制阀选择带电信号阀或具有开关锁定的阀门2调节水箱低液位报警或断水停泵1、过滤器进水压力低；2、过滤器滤芯堵塞；3、进水电磁阀异物堵塞。1、保证进水压力不低于0.2MPa；2、清洗或更换滤芯；3、清理进水电磁阀3水池储水量已高于出水量未停止进水1、遥控浮球阀损坏；2、液位计浮球损坏；及时更换浮球阀
