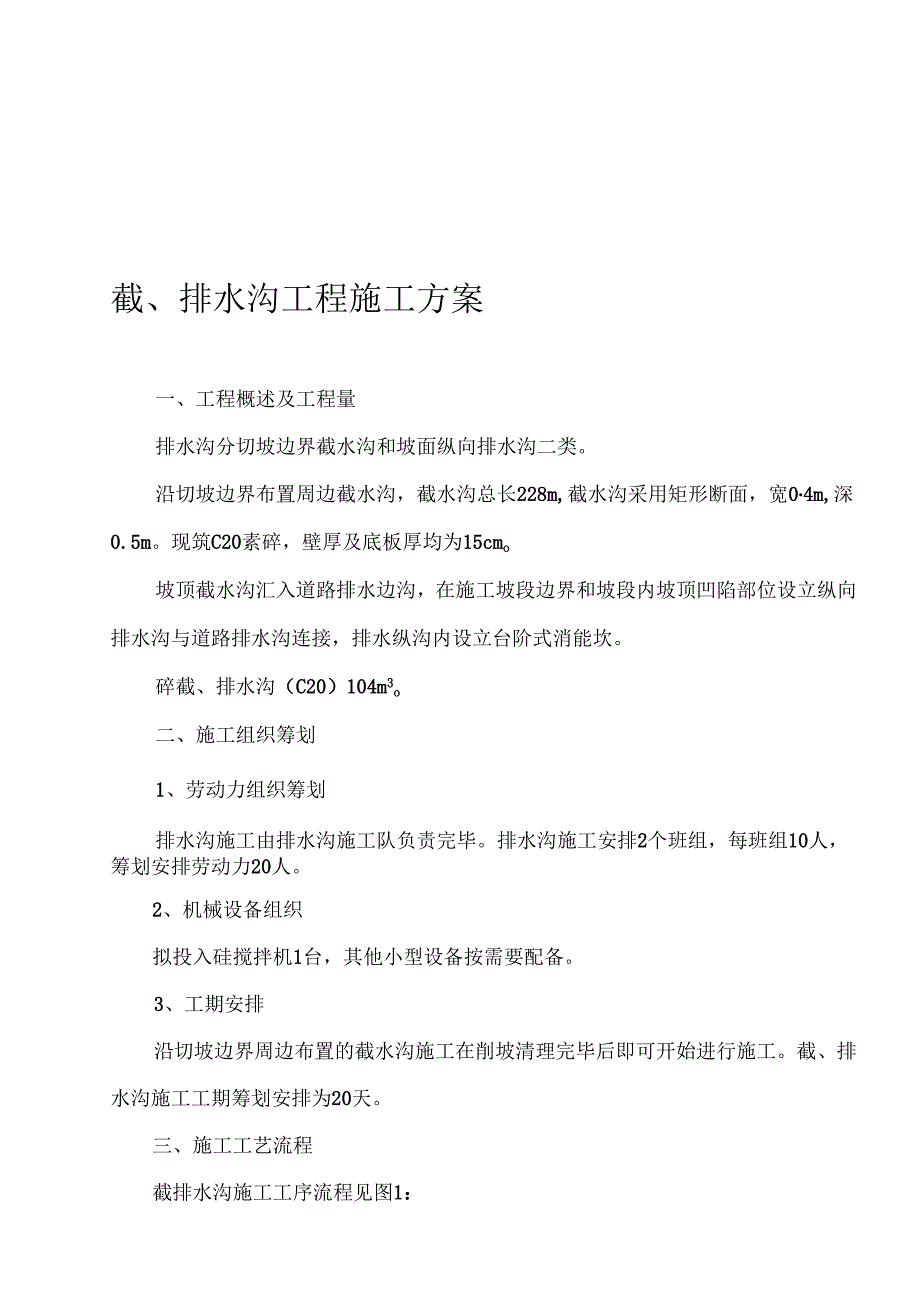

1、截、排水沟工程施工方案1边、排水沟施工方案6室外景观及绿化工程暗沟排水施工方案8排水沟施工方案14排水沟施工方案20排水沟施工技术方案28截、排水沟工程施工方案一、工程概述及工程量排水沟分切坡边界截水沟和坡面纵向排水沟二类。沿切坡边界布置周边截水沟，截水沟总长228m,截水沟采用矩形断面，宽04m,深0.5m。现筑C20素碎，壁厚及底板厚均为15cmo坡顶截水沟汇入道路排水边沟，在施工坡段边界和坡段内坡顶凹陷部位设立纵向排水沟与道路排水沟连接，排水纵沟内设立台阶式消能坎。碎截、排水沟（C20）104m3o二、施工组织筹划1、劳动力组织筹划排水沟施工由排水沟施工队负责完毕。排水沟施工安排2个班组

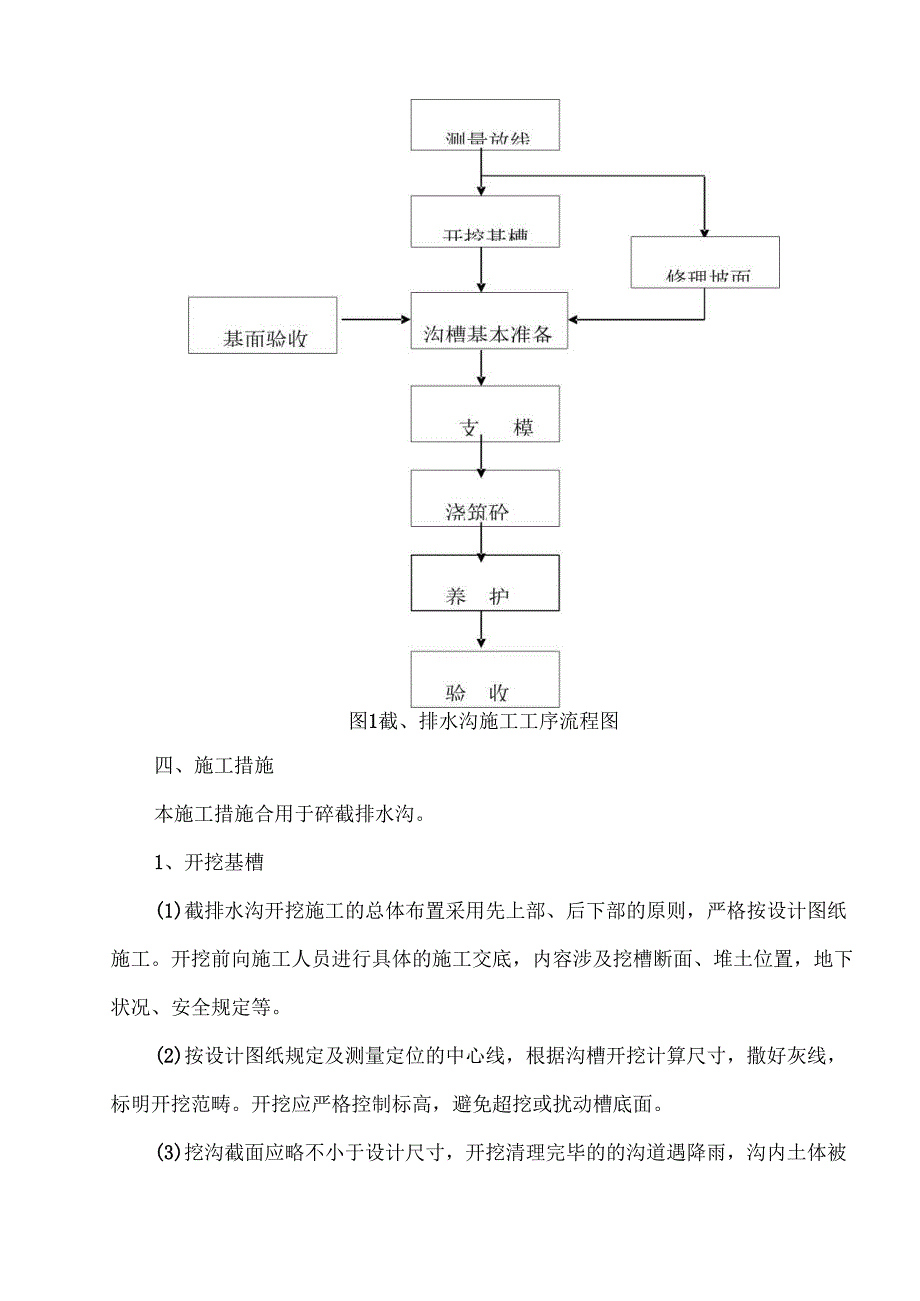

2、每班组10人，筹划安排劳动力20人。2、机械设备组织拟投入硅搅拌机1台，其他小型设备按需要配备。3、工期安排沿切坡边界周边布置的截水沟施工在削坡清理完毕后即可开始进行施工。截、排水沟施工工期筹划安排为20天。三、施工工艺流程截排水沟施工工序流程见图1：图1截、排水沟施工工序流程图四、施工措施本施工措施合用于碎截排水沟。1、开挖基槽(1)截排水沟开挖施工的总体布置采用先上部、后下部的原则，严格按设计图纸施工。开挖前向施工人员进行具体的施工交底，内容涉及挖槽断面、堆土位置，地下状况、安全规定等。(2)按设计图纸规定及测量定位的中心线，根据沟槽开挖计算尺寸，撒好灰线，标明开挖范畴。开挖应严格控制标

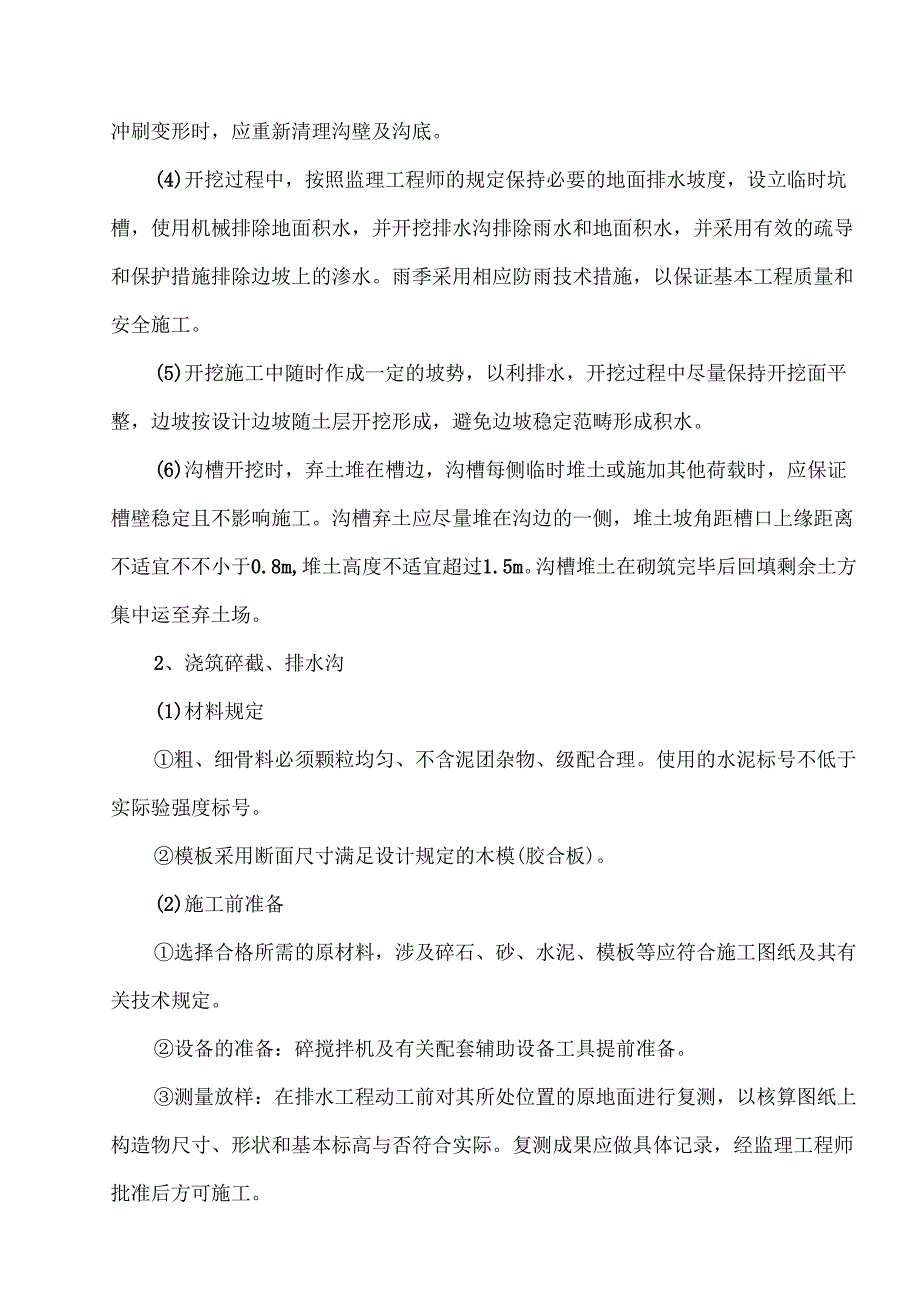

3、高，避免超挖或扰动槽底面。(3)挖沟截面应略不小于设计尺寸，开挖清理完毕的的沟道遇降雨，沟内土体被冲刷变形时，应重新清理沟壁及沟底。(4)开挖过程中，按照监理工程师的规定保持必要的地面排水坡度，设立临时坑槽，使用机械排除地面积水，并开挖排水沟排除雨水和地面积水，并采用有效的疏导和保护措施排除边坡上的渗水。雨季采用相应防雨技术措施，以保证基本工程质量和安全施工。(5)开挖施工中随时作成一定的坡势，以利排水，开挖过程中尽量保持开挖面平整，边坡按设计边坡随土层开挖形成，避免边坡稳定范畴形成积水。(6)沟槽开挖时，弃土堆在槽边，沟槽每侧临时堆土或施加其他荷载时，应保证槽壁稳定且不影响施工。沟槽弃土应尽

4、量堆在沟边的一侧，堆土坡角距槽口上缘距离不适宜不不小于0.8m,堆土高度不适宜超过1.5m。沟槽堆土在砌筑完毕后回填剩余土方集中运至弃土场。2、浇筑碎截、排水沟(1)材料规定粗、细骨料必须颗粒均匀、不含泥团杂物、级配合理。使用的水泥标号不低于实际验强度标号。模板采用断面尺寸满足设计规定的木模(胶合板)。(2)施工前准备选择合格所需的原材料，涉及碎石、砂、水泥、模板等应符合施工图纸及其有关技术规定。设备的准备：碎搅拌机及有关配套辅助设备工具提前准备。测量放样：在排水工程动工前对其所处位置的原地面进行复测，以核算图纸上构造物尺寸、形状和基本标高与否符合实际。复测成果应做具体记录，经监理工程师批准后

5、方可施工。(3)施工措施按照设计规定，排水工程沟身采用人工开挖，C20素碎浇筑的施工的方案，碎集中拌和。截、排水沟尽量平顺，不浮现反坡，必要时可采用沟底加厚垫层或局部浅层开挖方式来保证排水沟底纵坡。截、排水沟浇筑前一方面完毕沟槽的清基整平、夯实。并报经监理方验槽签证后方可进行施工O浇筑截、排水沟砂做到先底板后侧面原则，碎捣固密实不浮现蜂窝、麻面，同步注意设立伸缩缝。五、施工技术规定(1)截排水沟施工遵循先纵后横的原则，自上而下分段边持续完毕。规定测量位置精确，施工前用石灰划出截排水沟的轮廓。(2)开挖沟道顺直，平纵面形态圆顺连接，不设死弯硬折，沟底顺坡平整，不留倒坎。局部需回填地段土体应夯实。

6、3)截排水沟采用C20碎浇筑，断面尺寸、原材质量、碎配合比应符合设计规定。(4)碎浇筑达到一定强度后方可拆模，进行下段施工，同步做好洒水养护工作。(5)每台班必须制作12组碎抗压强度试块，做好养护工作，达凝期后送实验室，做抗压实验。(6)纵向排水沟沟内设立台阶式消能坎。六、截排水沟工程质量通病及避免措施1、截排水沟砌筑前须完毕清基整平工作，应尽量平顺，不得浮现反坡，必要时可采用沟底加厚垫层或局部浅层开挖方式来保证排水沟底纵坡。截水沟和排水沟应以地形挖成顺坡，不容许浮现局部倒坡、洼段等，并于天然排水沟和公路排水沟平顺连接。2、C20碎浇筑的沟身断面尺寸须满足设计规定，表面光滑平顺，无蜂窝麻面。

7、3、使用的模板拆除后应及时清理表面残留物，修整后表面刷脱模剂。七、截、排水沟质量检查内容1、检查验收实测项目见下表C20碎截、排水沟实测项目表序号实测项目规定值或容许偏差实测措施和频率1平面位置(mm)50用经纬仪测,每长20m测3点,且不少于3点2长度(mm)-500用尺量,所有3断面尺寸(mm)30用尺量,每长Ionl量1点,且不少于3点4沟底纵坡度()1用水准仪测,每长IOm测1点,且不少于3点5沟底高程(mm)50用经验仪测,每长Iom测1点,且不少于3点6表面平整度(mm)20用尺量,每长20m量3点,且不少于3点2、外观鉴定(1)沟体线条及沟底应平顺，水流畅通。(2)碎表面无蜂窝、

8、麻面，光滑平顺。边、排水沟施工方案一、施工工艺：1、 由于西攀路业主的规定，边沟一般按平行于路肩边沿设计线：排水沟位于距红线桩1米的位置，应先在公路用地图上先定出每段排水沟的位置.规定：边、排水沟的线形平顺，排水畅通，其长度根据实际需要而定，边、排水沟最小纵坡不能低于03%,满足设计规范规定，一般不适宜超过500米.2、 用全站仪放线，放出每段边、排水沟的控制桩，测量原地面高程，根据进水口控制点高程，进行边、排水沟流水高程设计，应符合规范规定，进行精确的定位放样.然后开挖基坑，待基坑开挖至设计标高后，人工清挖基坑，告知经理部自检，自检合格后请监理工程师检查，再根据监理工程师的批示进行施工。3、

9、 砂、石来源于马尿河料场.根据规范规定，砂含泥量不不小于5%,石头要干净，如有泥土要冲洗干净才干浆砌.用砂浆机拌和，严禁人工拌和，并计量拌和.砂浆配合比（附后）。4、 砌筑浆砌片石时砌缝内砂浆应饱满，沟身不漏水，浆砌片石背面回填土应夯实。砌筑尺寸不应不不小于设计尺寸。浆砌片石工程应咬扣紧密，嵌缝饱满、密实，勾缝平顺无脱落，缝宽保持一致。二、边、排水沟安排人员：技术负责人：李钮，技术员：廖波，实验员：杜晓英，质检员：田华，民工50人。三、质量保证体系（附后）四、该段排水沟总工期84天，从11月8日动工，于1月31日竣工。室外景观及绿化工程暗沟排水施工方案第一章编制阐明第一节编制根据1.1 合用于

10、本工程的多种施工规范；1.2 国家建筑原则设计02J331,P8136第二节编制原则2.1在充足理解排水沟图纸的基本上，采用先进、合理、经济、可行的施工方案。2.2在施工组织中体现环保意识，并有较周密的环保措施。2.3施工工艺与施工规范及设计规定规定相符。2.4施工任务划分合理，施工进度安排符合实际状况。2.5采用先进、配套的施工设备和技术，保证工程质量和工期。第二章工程概况第一节工程位置及范畴本工程位于甘肃省军区焦家湾干休所，室外景观及绿化项目在地下停车厂顶板上，排水沟设立到绿化带周边，其中暗沟底部为25011三厚卵石铺设，基本为ClO混泥土垫层水沟底部2Ommpvc十字排水卷材，沟壁为25

11、0厚C30抗渗抗冻混凝土，沟深3300mm。第二章重要施工措施第一节施工顺序测量放线一土方回填一铺设碎石垫层一CIO混凝土垫层一一C30混凝底板侧壁一回填土方第二节工程测量1. 1测量控制是施工的主线，因此我们将根据工程测量规范和业主、监理机构所提交的坐标点、高程点、当施工用的水准点桩不能保存时，应将其高程引测至稳固的构筑物上，精度不应低于原有水准点的级别规定，在使用任何水准点前必须进行相临两点的复测。2. 2施工测量测量人员要对每项工程将要施工的设计图纸提供的多种数据以及有关的几何尺寸进行复核。2.3测量人员在施工过程中，对每一步的测量工作一定要严肃认真，做到根据对的、计算精确、步步校对，杜

12、绝偏差，减少损失，保证工程测量万无一失。第三节排水沟施工3. 1土方工程工程现场土质状况为素土回填，采用人工配合机械严格按施工设计边坡进行，边坡按图纸为L1,沟槽两侧留0.5m的操作面宽，若遇到周边环境较差不适合机械开挖的段面，采用人工进行开挖。具体作法：集水沟底铺240X115X53红砖坡度为3%。坡向集水坑，集水坑采用红砖砌筑，沟长O.8X宽0.8X深0.5每15米设集水坑，保证排水沟基本达到设计规定期，方可下道工序施工。3. 2混凝土工程碎底板及侧壁采用C30抗渗防冻防锈碎，一方面浇混筑凝土地板，在浇筑侧壁，浇注时由一端平行向另一端推动摊铺，采用平板振动器及振捣棒振捣，人工收浆抹平，浇筑

13、碎时，进行跟踪测量，严格控制高程，用平整尺检查，底板及侧壁采用人工洒水进行养护。3.3 土方回填排水沟施工结束后，应及时回填，回填前先清除槽底积水及杂物，沟槽两侧应同步回填高度不超过05米，采用电动夯及蛙式打夯机进行压实，回填土密实度按规范规定压实。回填时，应分层进行，分层厚度不不小于05米。沟槽两侧不得回填淤泥、杂填土及大块状物。3.6 排水沟每30米设一伸缩缝，填充材料为橡胶塑料止水带。第四节季节性施工措施4. 1施工准备工作(1)根据冬雨季施工的工程项目编制冬雨季施工方案，报监理和有关管理部门。(2)根据冬雨季施工需要贯彻冬雨季施工的物资器材。(3)建立以项目经理为首的工作领导组织，实行

14、值班制度，贯彻其责任制和劳动组织，建立在冬雨季施工期间不定期的检查制度。4.2雨季施工技术措施(1)雨季施工碎浇筑尽量安排在无雨或小雨天气下进行，并搭设雨棚作覆盖作用。(2)雷雨期间，构筑物(含筋)施工考虑接地钢筋，避免雷击。(3)雨季施工运送不便，要注意施工材料的供应问题，可合适在雨季来临之前储藏。(4)给施工人员配备必雨鞋、雨衣，施工便道采用防滑措施，保证安全生产(5)所有机电设备采用防雨防潮措施，用电设备安装接地保护装置。(6)材料及半成品等怕雨淋材料，放入棚内垫高码好，避免遭雨、受潮。第三章工程投入的重要物资和机械设备状况第一节工程投入的重要物资混凝土、钢管、卡扣、泵类、木方等。第二节

15、筹划投入本工程的重要施工机械设备350铲车、20T自卸汽车、五征三轮车2台、电锤1台、理石锯4台、电刨子1台等第三节筹划投入本工程的仪器、实验设备、水准仪、钢尺、塔尺等。第五章劳动力筹划安排及劳务分包状况表根据本工程的施工需求，本工程劳务选用素质良好、有丰富施工经验的队伍，在施工管理技术上，质量上均有较好的保证，实验、测量人员1人，材料1人，管理人员2人，在施工阶段高峰期劳动力30人，保证整个工程按预定的工期完毕。第四章保证工程质量技术组织措施第一节质量保证措6.1质量保证措施工程质量严格遵循施工规范规定制定项目。6.2工程质量目的本工程按水运工程质量检查原则进行质量检查评估，质量目的为合格。

16、6.3.组织保证措施根组织保证体系图，建立岗位责任制和质量监督制度，明确分工职责，贯彻施工质量控制责任，各岗位各行其职。6. 4工期保证措施为保证整个工程按期完毕，兑现工期承诺，我单位现场生产协调工作将以施工进度为中心，合理组织施工，坚决贯彻“工期与质量并重”指引方针，实行工期责任制，将工期责任具体贯彻到每个部门和每个管理人员。为保证工期采用如下措施。第五章保证工程安全生产的技术组织措施在施工过程中安全管理方针是“安全第一，避免为主”。在施工中要认真贯彻“公司负责，行业管理，国家监察，社会监督”的安全生产管理制度，杜绝重大人员伤亡事故和机械事故，保证安全生产第六章保证工程文明施工的技术组织措施

17、项目负责人认真执行本地建设工程现场文明施工管理措施的规定和规定，做好现场文明施工的各项工作。第一节文明施工的具体组织措施6.1 施工现场在明显位置没置“五牌一图”标牌，并按施工总平面布置图设立各项临时设施。6.2 施工现场道路保持清洁，临时道路进行路面硬化解决，强度满足施工和行车规定，现场排水系统完整、畅通。6.3 施工现场内堆放的材料、成品、半成品和机具设备，不得侵占道路及安全防护设施，做到材料码放整洁，井然有序。6.4 现场用电线路、设施的安装和使用必须符合规范和安全操作规程。6.5 临设区出入口设立统一形象标志设立大门建立门卫制度，设专人守卫，进入实行登记，非施工人员不得进入施工现场，实

18、行封闭管理。6.6 施工过程中做好现场安全保卫工作，配专人管理且采用必要的防盗措施，建立和执行防火管理制度，设立符合规定的消防设施并保持完好状态，使用易燃易爆材料时，采用相应的消防安全措施。排水沟施工方案一、工艺流程定位放线测量一沟槽开挖一基底解决、砌筑一防水一灌水、通水实验一回填土1、定位放线测量Ll定位原则：根据地下原有构筑物：管线和设计图纸实际状况，充足研究分析,合理布局，充足考虑现行国家规范规定的多种管线的间距规定，既有建筑物、构筑物进出口管线的坐标、标高和拟定堆土、堆料、运料的区间和位置。1.2 定基堆点：按照交接的永久性水准点，将施工水准点设在稳固和通视之处，距离沟边IOm左右，沿

19、沟槽方向定出沟槽中心线和检查井的中心点，并与固定的建筑物相连。新建排水沟及构筑物与地下原有管道和构筑物交叉处要设立明显标记，核对新旧排水沟的底标高与否合适。1.3 测量放线：根据导线桩测定沟槽的中心线，在沟槽的起点、终点和转角处，钉一较长的木桩作为中心控制桩，用两个控制点控制此桩，将检查井位置相继用短木桩钉出。根据设计坡度计算挖槽深度，放出上开口挖槽线，测定检查井等附属构筑物的位置。2、沟槽开挖2.1 槽底开挖宽度等于排水沟构造基本宽度加两侧工作面宽度，每侧工作面宽度应不不不小于300mm。2.2 用机械开槽或开挖沟槽后，当天不能进行下一道工序作业时，沟底应留出20Omm左右的一层土不挖，待下

20、道工序前用人工清底。2.3 沟槽土方应堆在沟槽的一侧，便于下道工序作业。2.4 堆土底边与沟槽边应保持一定的距离，不得不不小于1.0m,堆土高度应不不小于1.5m。2.5 沟槽边坡的大小与土质和沟槽深度有关，当无设计规定期，应符合表1-1的规定。表1-1沟槽边坡坡度土壤类别坡度（高:宽）槽深0LOm槽深1.0-3.Om槽深3.05.Om亚粘土10.0010.3310.50粘土10.0010.2510.33干黄土10.0010.2010.25石专土和砂砾土10.0011.0011.252.6 人工挖槽深度宜为2.0m左右。2.7 人工开挖多层槽的层间留台宽度应不不不小于500mmo2.8 槽底高

21、程的容许偏差不得超过下列规定：2.8.1 设基本的重力流排水管沟沟槽，容许偏差为10mm。3、基底解决3.1 地基解决应按设计规定进行，施工中遇到与设计不符的松软地基及杂土层等状况，应会同设计人员协商解决。3.2 挖槽应控制槽底高程，槽底局部超挖宜按如下措施解决：3.2.1 含水量接近最佳含水量的疏干槽超挖深度不不小于或等于150mm时，可用含水量接近最佳含水量的挖槽原土回填夯实，其压实度不低于原天然地基上的密实度，或用石灰土解决，其压实度不应低于95%。3.2.2 槽底有地下水或地基土壤含水量较大，不适于压实时，可采用天然级配砂石回填夯实。3.3 排水不良导致地基上土壤扰动，可按如下措施解决

22、3.3.1 扰动深度在100mm以内，可用天然级配砂石或砂砾石解决。332扰动深度在300mm以内，但下部坚硬时，可换填块石，并用砾石填充空隙和找平表面，填块石时应由一端顺序进行，大面朝下，块与块互相挤紧。3.4 设计规定采用换土方案时，应按规定清槽，并经检查合格后方可进行换土回填，回填材料，操作措施及质量规定应符合设计规定。3.5 砌筑：3.5.1 砂浆：砂浆的强度级别应符合设计规定；砂浆的配合比应采用质量比，并经实验拟定；搅拌机拌合砂浆，拌合时间宜为11.5min,人工拌合砂浆应采用“干三湿三”法拌制；已经拌合好的砂浆应在初凝前使用完毕；每50m3砌体应制作试块一组，局限性50m3按每一

23、砌筑段留设试块。3.5.2 砌碍3.5.2.1 砌龄前应检查垫层或平基尺寸，高程及中线位置，垫层混凝土抗压强度满足规定后，方可开始砌破。3.522 垫层或平基顶面应先打扫，并用水冲刷干净。3.523 砌破前应根据中心线放出墙基线，摆砖指底，拟定砌法。352.4 破使用前应浸水，不得有干心现象。352.5 砌破体应上下错缝，内外搭接，宜采用“三顺一丁”砌法，但最下一层和最上一层破，应用丁字砌筑。352.6 .6砌砖时，砂浆应满铺满挤，灰缝不得有竖向通缝，水平灰缝厚度和竖向灰缝厚度应为IOmm,容许编差为2mm。4、防水352.7 沟槽及井室的内外防水在设计图纸无规定期，一般采用不少于两层水泥砂浆

24、352.8 的砖墙，应随砌随将挤出的砂浆刮平，进行砂浆抹面施工应符合下列规定：352.8.1 表面粘结的残存砂浆应清除干净，将砖墙表面洒水湿润。352.8.2 水泥砂浆强度级别应符合设计规定，稠度满足施工需要，底层砂浆稠度宜为12Omnb其她宜为7080mm。352.8.3 厚度应为2030mm0352.8.4 砂浆抹面应分两道抹成。第一道砂浆抹成后，用杠尺刮平，并将表面划出纹道，完毕后间隔48h,进行第二道抹面。第二道砂浆应分两遍压实赶光完毕。352.8.5 的施工接茬应留成阶梯形茬，上、下层接茬应错开，留茬的位置应离开交留处150mm以上。接茬时，应先将留茬均匀的涂刷水泥浆一道，然后按照

25、层次操作程序层层搭茬，接茬应严密。352.8.6 砂浆抹面完毕后，应进行养护。抹面砂浆终凝后，应保持表面湿润，宜每隔4h洒水一次，养护时间宜为14d。352.9 钢筋混凝土盖板安装：352.9.1 查钢筋混凝土盖板的外观质量，核对出厂合格证及相应的钢筋、混凝土原材料检测实验资料，符合设计规定方可使用。432盖板安装前，墙顶应打扫干净，洒水湿润，再铺砂浆安装。352.9.3 就位后相邻板底错台不应不小于10mm,盖板端部压墙长度容许偏差为10mm。352.9.4 及板端的三角灰应采用水泥砂浆填抹密实。352.9.5 就位后吊环应卧平。5、灌水、通水实验5.1 将被实验段起点及终点检查井的两端用堵

26、板堵好，不得渗水。5.2 将进水管接至堵板下侧，下游井内的堵板下侧应设泄水管，并挖好排水沟。向排水沟内充水，布满水后，浸泡不得少于24h。5.3 排水沟应畅通无堵塞，实验完毕应及时将水排出。6、回填土6.1 在灌水、通水实验合格后，做好质量记录，方可进行回填土。6.2 槽底至沟顶以上500mm范畴内不得具有有机物及不小于50mm的石专、石等硬块，接口周边应采用细粒土回填。6.3 回填土不得在水、淤泥上回填，当天回填当天夯实。6.4问填土在分层夯实，虚铺厚度如设计无规定期，按机械夯实不不小于300mm,人工夯实不不小于20Omm施工。二、PVC排水管施工方案1、管线工程施工测量工艺流程测量桩位交

27、接一桩位复测一控制网侧设一管线开挖测量一管线基本测量一管线安装测量一回填过程测量一竣工测量2、管线沟槽开挖方案准备工作对开挖区域进行具体的物探和人工开挖探沟，调查地下管线和构筑物的具体状况，绘制地下管线平面图和纵断面图，根据实际状况制定妥善的地下管线保护和迁移方案。制定开挖方案，拟定合理的开挖方式、施工顺序和边坡防护措施，选择合适的施工机械。做好建筑物的原则轴线桩、原则水平桩，用白灰洒出开挖线，必须通过检查台格，办理完验线手续。若设计基本底面低于地下水位，要提前采用降水措施，把地下水位降至低于沟槽底面0.5m如下。然后再开挖。夜间施工时，应合理安排工序，避免错挖或超挖。施工场地应根据需要安装照

28、明设施，在危险地段应设立明显标志。熟悉图纸。施工机具推土机、自卸汽车、挖土机、装载机及机动翻斗车等、蛙式或柴油打夯机、手推车、铁锹、35m钢尺，20#铅丝、胶皮管、尖、平头铁锹、手锤、手推车、梯子、铁镐、撬棍、钢尺、坡度尺、小线等。工艺流程必要状况（施工降水）沟槽开挖边坡修整、支护人工清底边坡支撑操作措施管道沟槽底部的开挖宽度管道沟槽底部的开挖宽度要按照设计规定留置，若设计无规定期，按照线面公式计算：B=Dl+2(bl+b2+b3)式中：B管道管道沟槽底部的开挖宽度(mm)Dl管道构造外缘宽度(mm)bl管道一侧的工作面宽度(mm)b2管道一侧的支撑厚度(15020Omm)(如果有)b3现场浇

29、筑混凝土或钢筋混凝土管渠一侧模板厚度(mm)拟定管道一侧的预留工作面宽度(见表I-I)管道一侧的预留工作面宽表1-1管道结构的外缘宽度Dl管道一侧的工作面宽度b非金属管道金属管道Dl500400300500D110005004001000D115006006001000D11500800800管线的埋深和位置无法拟定。在已知的管线中，污水、雨水距均超过2.5m,故分别采用明挖单槽施工，一方面开挖污水管线，待污水管线完毕一种施工流水段后，同步开挖雨水管线的沟槽。沟槽开挖措施a、根据工程地质勘察资料及本地气象、水文资料，路线沟槽开挖一方面进行地下水施工降排，在沟槽开挖线外2-3米处设立降、排水井，

30、降水井平面位置应不影响沟槽开挖。降水井个数、深度、间距、出水量根据施工现场拟定。b、沟槽开挖支护形式采用插打板桩密撑支护。c、土方开挖拟采用机械挖槽配合人工清底，对于深槽采用分层开挖。先由测量人员放好开槽线，由于东侧雨污水距离较近，因此采用合槽施工。开挖时一次性开挖究竟，机械挖槽时，开挖至设计基底标高以上20cm,改为人工清底，以保证槽底原状土体不受扰动，如遇局部超挖或发生扰动，换填最大粒径1015mm的天然级配碎石；挖出的土方用自卸车运走，施工时应注意观测土压力变化，如有异常现象及时采用补救措施。槽边Im处沿沟槽走向设1.2m高红白漆护栏，并围防汛填，以防雨水冲槽。施工前应对施工人员进行具体

31、的技术交底，明确槽底高程、断面尺寸、地上、地下构筑物及保护措施；当下一道工序不能与本工序持续进行时，槽底预留层应待下一步工序动工时再挖。清理槽底尽量使用平锹。清槽前，应进行高程测量和中线放样，以保证工程质量；雨期施工时，要加强对边坡的保护。可合适放缓边坡或设立支撑，同步在坑外侧围以土堤或开挖水沟，避免地面水流入。冬期施工时，要避免地基受冻；成槽后应及时在槽边设钢管安全护栏、标志牌及标志灯，并及时进行基本钎探和报监理工程师验收。d、回填管线施工完毕后，即可回填,回填料采用中粗砂回填根据地下水及地基状况,根据国标04S520-58选用塑料排水管道沿槽底和两侧边坡土工布加固技术做法施工,当污水管道位

32、于地下水位以上时,可取消土工布加固,并把中粗砂换为级配碎石回填料压实度符合设计施工规定e、注意事项开挖过程中，严格控制开挖尺寸，基坑底部的开挖宽度要考虑工作面的增长宽度。尽量减少对基土的扰动，若基本不能及时施工时，可预留20030Omm土层不挖，待作基本时再挖。开挖基坑时，有场地条件的，一次留足回填需要的好土，多余土方运到弃土处，避免二次搬运。土方开挖时，要注意保护原则定位桩、轴线桩、原则高程桩。要避免邻近建筑物的下沉，应预先采用防护措施，并在施工过程中进行沉降和位移观测。排水沟施工方案1、编制根据公路工程质量检查评估原则（JTGF80/1一）公路桥涵施工技术规范（JTJO41）公路工程施工安

33、全技术规范（JTJO7695）公路工程施工技术原则（JTGBO1一）公路路基施工技术规范（JTGFl0一）公路工程施工监理规范（JTGGl0一）公路工程水泥及水泥混凝土实验规程（JTGE30）公路工程国内招标文献范本（）汕梅高速公路汕头至揭阳段路基桥涵工程施工招标文献、答疑文献汕梅高速公路汕头至揭阳段两阶段施工图设计文献汕梅高速公路汕头至揭阳段4标我单位投标文献及施工承包合同以往桥梁的施工经验并结合本项目线路、规模和现场实际特点2、编制原则坚决执行国家、交通部、广东省有关基本建设的各项法令、法规。坚决执行交通部颁发的各项规范以及验收原则。二、工程概况本标段有K8+290K9+882.3全长15

34、92.3m,K12+560-K12+600全长40m。在本标段路提两侧的排水沟设立于护坡道外侧，排泄路基范畴的地表水，与桥涵及排灌系统形成综合排水系统。排水沟根据排水规定采用不同形式的矩形沟或梯形沟，过鱼塘路段还增长路提平台，平台上设立排水沟以避免路面排入鱼塘，排水沟均采用M7.5浆砌片石铺砌。三、施工管理目的1、工期目的排水筹划于：12月10日1月10日竣工，工期30天。筹划动工时间：.12.10筹划竣工时间：.01.10施工准备：.11.15.12.10排水边沟施工：.12.10.1.12、质量目的按照设计文献和国家及现行的技术原则、规范进行施工。牢固树立“百年大计，质量第一”质量方针，和

35、精细过程、满意成果”质量理念，建立健全质量管理体系和制度，以及质量专职监督检查机构和质量监督检查人员；严格质量奖惩制度，积极接受质量监督部门、监理及甲方的质量监督检查，实行保修制度。本工程所有达到国家现行的工程质量验收原则，消灭重大、大工程质量事故，主体工程零缺陷，单位工程合格率100%。3、安全目的：本工程安全生产目的为实现“四无，一创立，即无人身伤亡事故，无交通责任事故，无高空坠落事故，无重大火灾事故，创立“安全样板工地”。四、施工组织机构施工负责人：宋凯技术负责人：张小宇施工员：王成选杨浩康施工队长：魏振东五、施工准备（一）原材料规定1 .砂子：砌筑使用的砂子，宜采用中砂或粗砂，料径不

36、适宜超过5mmO2 水泥：采用P.O32.5R的水泥。3 .片石：应选用颜色均匀，无水锈，无油污，无风化的经检查合格的石材。4 .水：施工路段有丰富的湖泊及地下水资源，经检测合格后就近取水。（二）劳动力组织及任务划分作业队长：魏振东施工人员40人，负责K8+290K9+882.3,K12+560K12+600全段排水沟施工。六、施工方案（一）施工工艺施工工艺流程施工准备1 施工放线一方面,根据路基有关参数,用全站仪带钢卷尺放出路基边沟和排水沟的位置中轴线,并测出相应标高,在地面上标出里程桩号以及标高,并根据所交底成果,用白灰或线绳拉出沟的相应轮廓线，算出相应的开挖深度。2 基槽开挖根据相应的轮

37、廓线，开挖基槽，我标段水沟采用矩形水沟；规定人工开挖，根据交底尺寸，挖成矩形基槽，开挖时严格按照交底标高开挖到设计标高。3、清底报验基槽开挖完毕后,一方面进行自检,互检,合格后,由项目部报请监理工程师进行检查,在所有检查合格后，方可进行水沟的片石砌筑工作。4、片石砌筑我标段的排水边沟采用M7.5砂浆进行砌筑，一方面,片石砌筑采用挤浆法进行施工，片石在使用前必须用水湿润，表面如有泥土，水锈，应清洗干净。在水沟砌筑前,选用符合规定强度的片石,砌筑时各层砌块应安放稳固,砂浆应饱满,粘结牢固,不得直接贴靠或脱空。砌筑时,底浆应铺满,竖缝砂浆应先在已砌石块侧面填放一部分,当片石安放好后填满捣实用砂浆填塞

38、竖缝时,用扁铁捣实；在砌筑过程中，要注意留缝，不容许浮现通缝，瞎缝，影响工程质量，缝宽应保持在25cm之间。砌筑上层砌块时,应避免振动下层砌块,砌筑工作中断后恢复砌筑时,已砌筑的砌层表面应予以打扫和湿润.5勾缝养生沟体砌筑完毕后,用高标号水泥砂浆进行勾缝,缝宽25cm,勾缝可采用平凸缝勾砌，勾缝时砂浆必须饱满，在砌筑或勾缝完毕后必须洒水养生，养生时间为3至7天，同步根据天气的状况,有必要时进行合适的覆盖养生。6砂浆实验和报请检查在砌筑片石时，每20m3制作1组砂浆试块.试块要在拆模后,立即进行原则养生,到期后,应进行试压,并报请监理工程师进行验收.（三）检查原则1、施工中所用水泥、砂、水的质量

39、和规格必须符合规范规定。2、构件外形轮廓清晰，线条直顺，混凝土表面平整，无蜂窝麻面。3、实测项目浆砌排水沟实测项目项次检查项目规定值或容许偏差1砂浆强度（MPa）在合格原则内2轴线偏位（mm）503沟底高程（mm）154墙面直顺度（mm）或坡度30或符合设计规定5断面尺寸（mm）306铺砌厚度（mm）不不不小于设计7基本垫层宽、厚（mm）不不不小于设计六、工期保证措施（1）在施工项目进度筹划实行过程中，认真做好如下工作：编制月（旬）作业筹划；签发施工任务书；做好施工进度记录，填好进度登记表；做好施工中的调度工作。（2）进行跟踪检查施工实际进度，整顿记录检查数据，对比实际进度与筹划进度，并将施工

40、项目进度各阶段检查成果及时上报上级领导，分析偏差的因素，采用相应措施，加大材料及设备的投入力度，调节本来的筹划，采用这种动态循环的控制措施使两者在新的起点上重叠。（3）充足运用横道图进行施工进度筹划编制与控制。（4）加强与建设单位、设计单位、监理方及地方政府之间的联系和配合，争取各部门的支持，以加快施工进度，协助建设单位办理好征地拆迁和还建工作，为施工扫清障碍。（5）积极与有关单位协商，优化施工方案，合理组织，减少施工对正常运送生产的干扰，力求最大限度地得到运送对施工生产的配合和支持，加快施工进度。（6）抓好安全，质量工作，将安全第一作为永恒的主题，视质量为公司的生命，杜绝一切返工挥霍，保证按

41、期和提前竣工。七、质量保证体系及措施（一）质量保证体系1、质量方针及指引思想“百年大计，质量第一”2、质量保证领导小组组长：（项目经理）副组长：（项目书记）（项目总工）技术负责人：质量检查员：实验员：外协：组员：作业队队长：（二）工程质量保证措施1、保证工程质量的技术措施工程动工前组织有关人员熟悉业主合同规定及其总体施工安排，创优规划，组织技术人员具体审核图纸，学习有关原则规范，为编制实行性施组及技术交底作好准备。分项工程动工前，对工班进行技术培训，以对的施工工艺保证工程质量。工程动工前，由主管工程师向全体施工人员进行技术交底，明确该项工程的设计规定、技术原则、定位措施、几何尺寸、功能作用及与

42、其她工程的关系、施工措施和注意事项等，使全体人员在彻底明了施工对象的状况下投入施工。加强技术管理的基本工作，施工中认真执行“三检”，严格把好“五关”。“三检”即施工前、施工中、竣工后检查；“五关”为技术图纸资料复核关、测量复核关、技术交底关、工程实验关、隐蔽工程检查签证关。设专人管理文献，将其分类归档，对于指引施工的技术文献，必须经有关领导审批后，方可下发执行。2、对设备的质量控制措施机械管理部门要定期维修、保养现场的施工机电设备，保证其满足施工需要。所有进场设备必须保持良好状态。八、安全保证体系及措施安全领导小组：组长：项目经理：副组长：项目书记：项目总工：安质部长：组员：技术主管：物资主管

43、劳资主管：防护员：1、管理保证措施建立安全保证体系，使安全管理制度化，教育常常化。在安排、检查、贯彻施工任务的同步，必须兼顾和保证安全工作，把安全贯穿于施工全过程。坚持定期的安全教育、发言和检查制度，设立安全监督岗，支持和发挥安检人员的作用。加强对工程施工的安全管理工作，遵守标书、合同及地方的规章制度，项目副经理对本工程的安全工作负责，要做到有针对性的具体安全交底，提出明确安全规定，并认真监督检查。对违背安全规定冒险蛮干的要勒令停工，严格执行安全一票否决制度。建立健全安全检查制度，项目安全员负责对现场施工人员进行安全生产教育和安全制度的学习，组织定期安全检查，发现问题及时整治，执行按季度评比

44、增强全体职工安全意识自我保护观念。施工人员上岗前必须进行安全教育和技术培训，牢记“安全第一”的宗旨，安全员坚持持证上岗。安全教育坚持早点名制度，技术交底必须同步交安全，分派任务必须同步安全教Wo履行安全原则化工地建设，建设合格安全工作环境，抓好现场管理，搞好文明施工。2、劳动安全保护措施所有现场施工人员佩戴安全帽，特种作业人员佩戴专门的防护用品。对于被容许的参观者或检查人员佩戴足够的防护用品，无关人员谢绝进入施工现场。所有现场作业人员和机械操作手严禁酒后上岗。现场施工道路的交叉处、过桥处以及道路转弯处设立安全标志，现场设立安全警示牌.、安全规章制度牌，提示施工人员加强安全意识，规范操作。大型

45、机械作业时，不准许任何人在机械的回旋范畴内进行任何工作。九、文明施工、环境及水土保护措施1、文明施工措施施工场地做到文明施工，减少粉尘。车辆运送便道定期洒水养护，减少尘土飞扬。(2)多种施工废弃物集中寄存，能回收运用的交物资回收部门，其他不可回收的废弃物作深埋解决或指定地点弃运。对本地居民有影响的躁音污染应加以避免，夜间施工时，灯光照明限在工地范畴内。在施工场地出入口处，设立工程标志牌。(5)为施工现场营造一种“规范、文明、高效、优质、安全”的施工氛围。加强施工现场的封闭管理，严禁周边居民或闲杂人员进入施工区域内，保证工程不受外界干扰。(6)指定生活环境卫生制度，搞好职工宿舍卫生和食堂卫生。施

46、工人员统一着服，并佩带好胸牌及上岗证。(8)施工机械的醒目位置上统一用白油漆写上单位名称，并统一编号，规范管理。并且进入施工场地的机械应性能完好，带病车辆、机械严禁上路进场。树立安全生产，文明施工的指引思想，定期对职工进行安全教育，对机械操作人员进行安全操作规程教育，加强干部职工的安全文明意识教育。(10)临时场地布置，材料堆放有统一规划，做到井井有条，布局合理。(11)协调好与本地群众关系，不扰民，不污染环境。(12)参与施工人员应严于律己，礼貌待人，团结同志，共创文明。2、环保及水土保护措施加强环保教育，贯彻环保法规加强职工队伍素质建设，组织职民工学习环保知识和法规，加强环保意识。认真贯彻各级政府的有关水土保护、环保方针、政策、法令。(2)强化环保管理定期组织进行环境检查，及时解决违章事宜，并积极联系环保机构，向其征询有关法律、法规，请示报告环保工作。请她们对工地的环境工作进行监督。做到措施得当，监管得力。消
