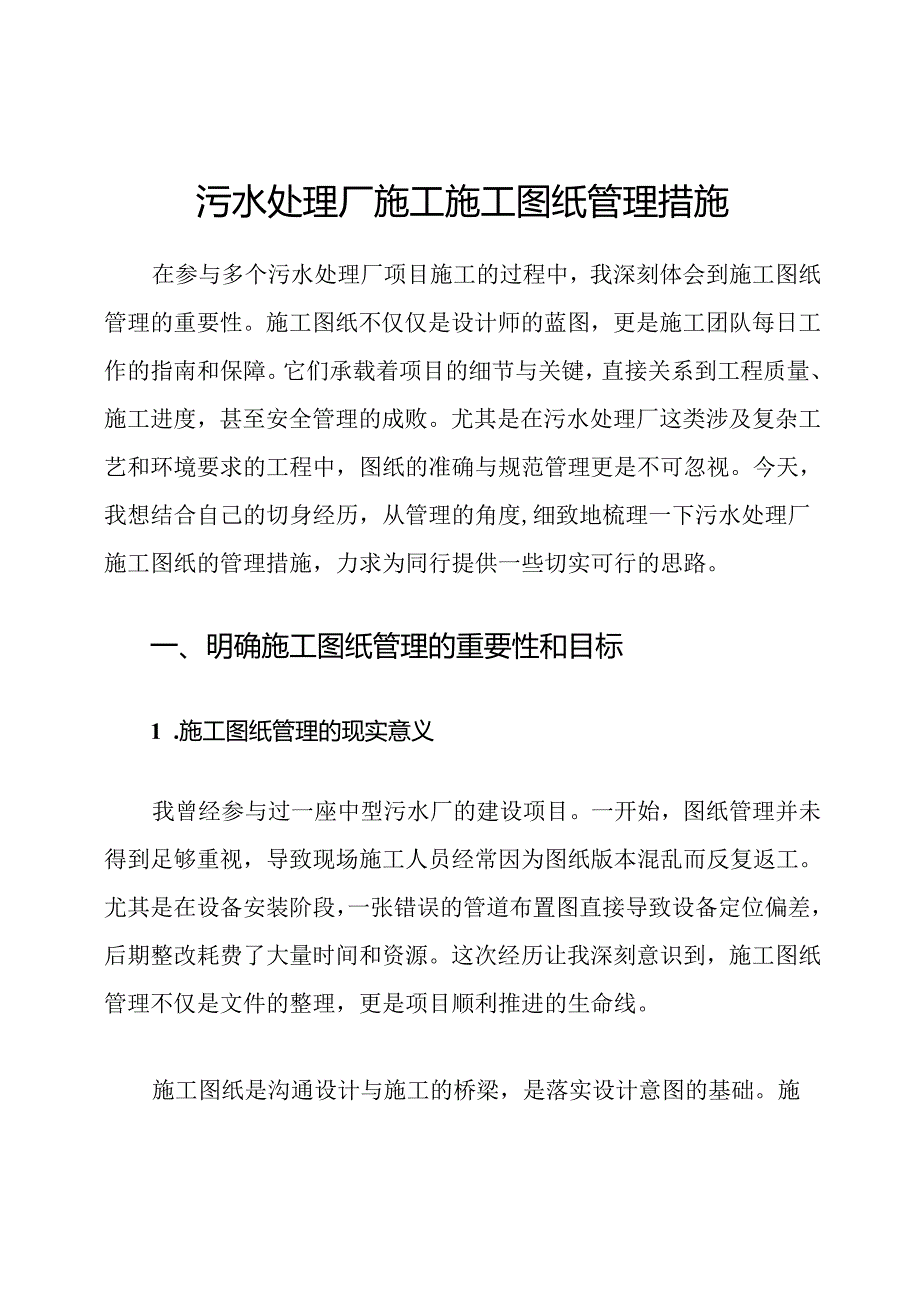

1、污水处理厂施工施工图纸管理措施在参与多个污水处理厂项目施工的过程中，我深刻体会到施工图纸管理的重要性。施工图纸不仅仅是设计师的蓝图，更是施工团队每日工作的指南和保障。它们承载着项目的细节与关键，直接关系到工程质量、施工进度，甚至安全管理的成败。尤其是在污水处理厂这类涉及复杂工艺和环境要求的工程中，图纸的准确与规范管理更是不可忽视。今天，我想结合自己的切身经历，从管理的角度,细致地梳理一下污水处理厂施工图纸的管理措施，力求为同行提供一些切实可行的思路。一、明确施工图纸管理的重要性和目标1 .施工图纸管理的现实意义我曾经参与过一座中型污水厂的建设项目。一开始，图纸管理并未得到足够重视，导致现场施工

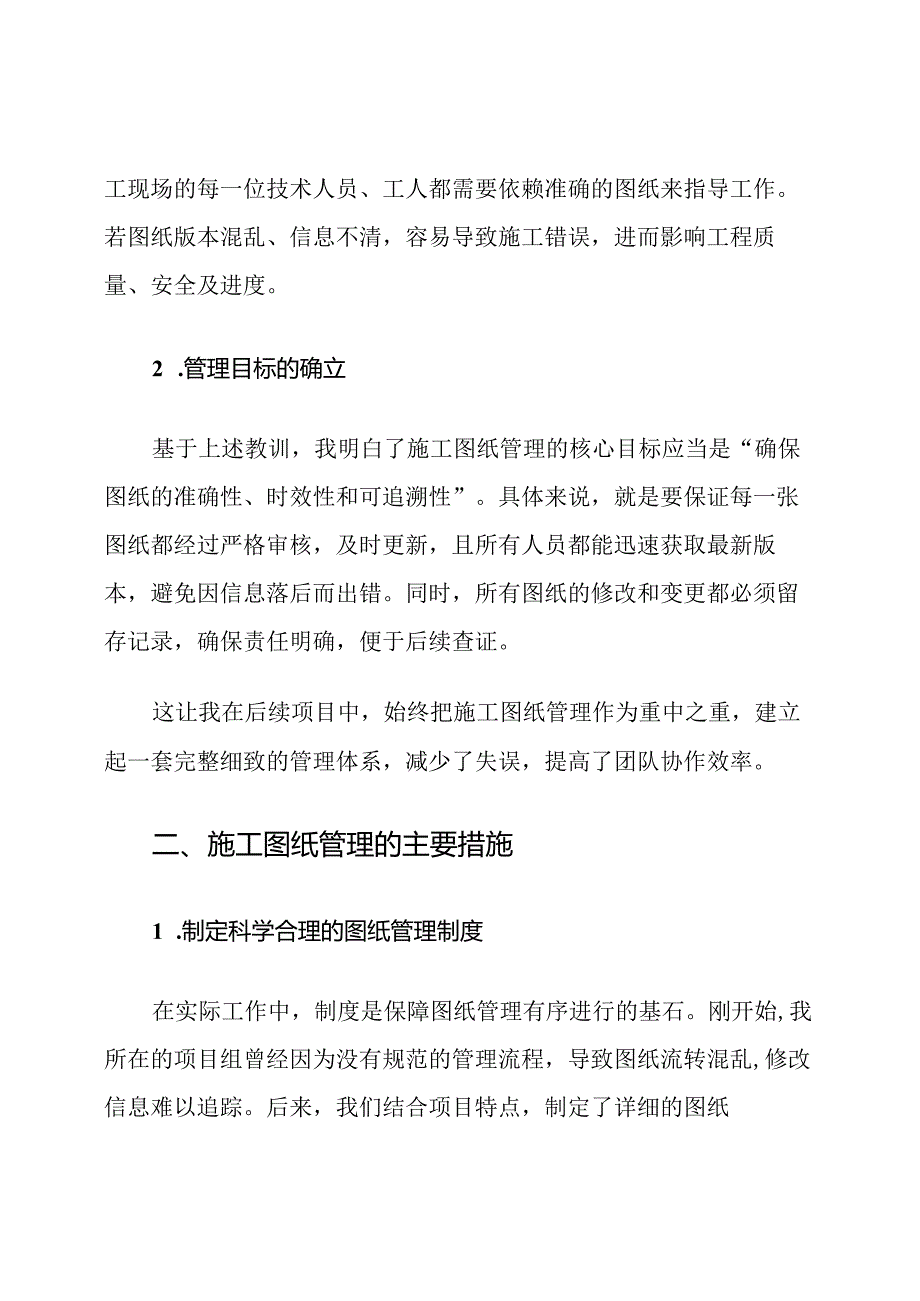

2、人员经常因为图纸版本混乱而反复返工。尤其是在设备安装阶段，一张错误的管道布置图直接导致设备定位偏差，后期整改耗费了大量时间和资源。这次经历让我深刻意识到，施工图纸管理不仅是文件的整理，更是项目顺利推进的生命线。施工图纸是沟通设计与施工的桥梁，是落实设计意图的基础。施工现场的每一位技术人员、工人都需要依赖准确的图纸来指导工作。若图纸版本混乱、信息不清，容易导致施工错误，进而影响工程质量、安全及进度。2 .管理目标的确立基于上述教训，我明白了施工图纸管理的核心目标应当是“确保图纸的准确性、时效性和可追溯性”。具体来说，就是要保证每一张图纸都经过严格审核，及时更新，且所有人员都能迅速获取最新版本，避

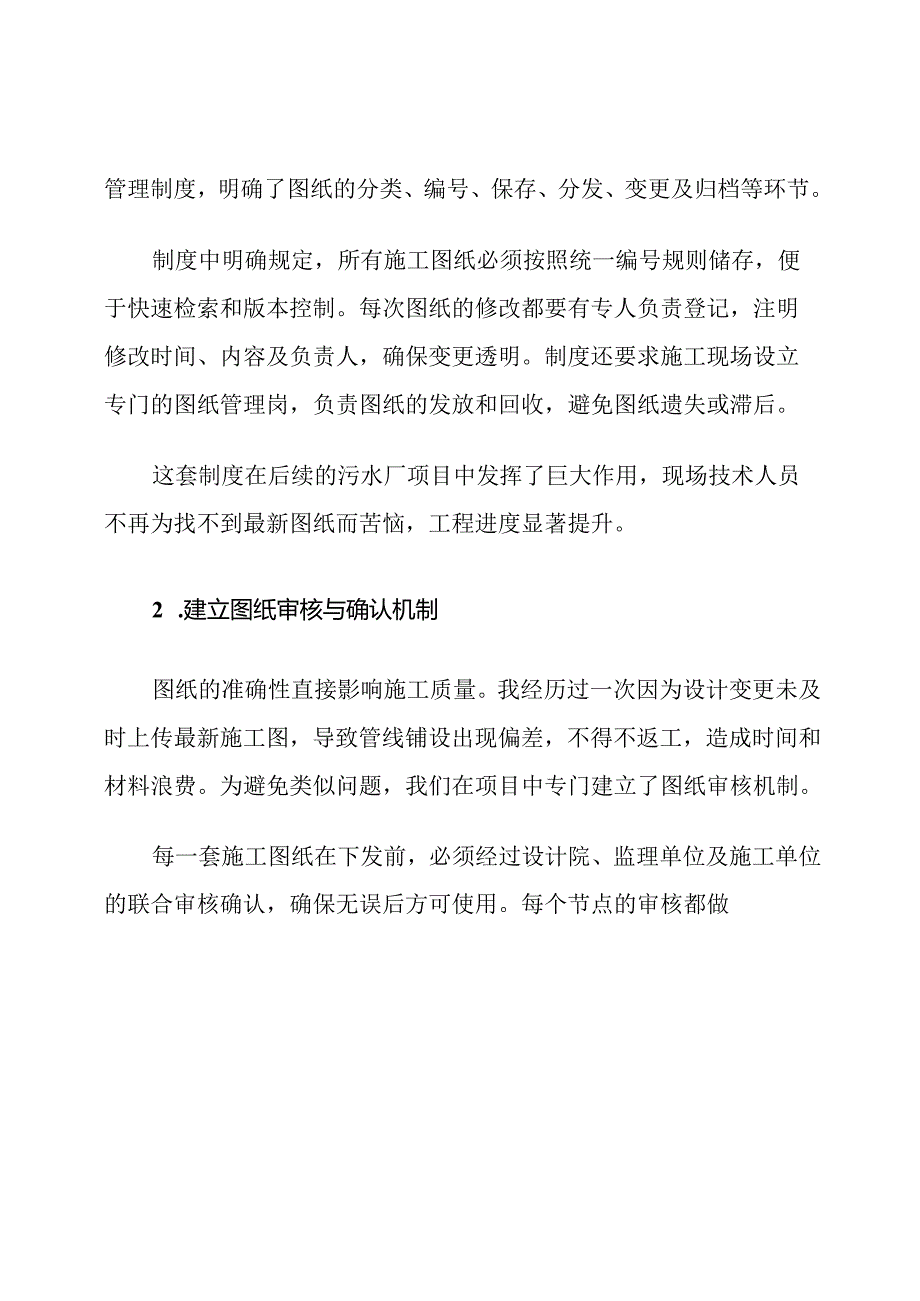

3、免因信息落后而出错。同时，所有图纸的修改和变更都必须留存记录，确保责任明确，便于后续查证。这让我在后续项目中，始终把施工图纸管理作为重中之重，建立起一套完整细致的管理体系，减少了失误，提高了团队协作效率。二、施工图纸管理的主要措施1 .制定科学合理的图纸管理制度在实际工作中，制度是保障图纸管理有序进行的基石。刚开始,我所在的项目组曾经因为没有规范的管理流程，导致图纸流转混乱,修改信息难以追踪。后来，我们结合项目特点，制定了详细的图纸管理制度，明确了图纸的分类、编号、保存、分发、变更及归档等环节。制度中明确规定，所有施工图纸必须按照统一编号规则储存，便于快速检索和版本控制。每次图纸的修改都要有专
4、人负责登记，注明修改时间、内容及负责人，确保变更透明。制度还要求施工现场设立专门的图纸管理岗，负责图纸的发放和回收，避免图纸遗失或滞后。这套制度在后续的污水厂项目中发挥了巨大作用，现场技术人员不再为找不到最新图纸而苦恼，工程进度显著提升。2 .建立图纸审核与确认机制图纸的准确性直接影响施工质量。我经历过一次因为设计变更未及时上传最新施工图，导致管线铺设出现偏差，不得不返工，造成时间和材料浪费。为避免类似问题，我们在项目中专门建立了图纸审核机制。每一套施工图纸在下发前，必须经过设计院、监理单位及施工单位的联合审核确认，确保无误后方可使用。每个节点的审核都做详细记录，形成闭环管理。尤其在污水处理厂
5、这类涉及管网复杂、设备多样的工程中，严谨的审核流程能最大限度减少现场施工风险。在实际操作中，我常常亲自参与审核会议，结合现场实际情况提出建议，确保图纸的可操作性和实用性。这样的沟通不仅提升了图纸质量，也增强了各方协作。3 .推行电子化管理，提升图纸流转效率随着信息技术发展，传统纸质图纸管理显得笨重且易出错。我所在的项目团队率先尝试引入电子化管理系统，将所有施工图纸数字化，建立云端共享平台。通过电子管理系统，所有施工人员可以随时随地查阅最新图纸,系统自动对比版本差异，提醒人员注意变更。施工现场的技术负责人只需一部平板电脑，便能在线查看和标注图纸，实时反馈问题。这不仅大幅提升了图纸流转效率，也减少
6、了纸质图纸的损坏和遗失O我记得有一次设备安装出现疑问，技术人员通过电子图纸快速定位问题，迅速调整方案，避免了施工停滞。这种便捷的管理方式,大大增强了项目的灵活应变能力。4 .加强图纸培训与现场指导施工图纸虽然精准，但如果施工人员理解不到位，依然会出现偏差。针对这一点，我特别强调图纸培训的重要性。每次新图纸发放后，我们都会安排专门的图纸解读会，邀请设计人员和技术负责人现场讲解重点和注意事项。通过面对面的交流,施工人员能更好理解设计意图和施工要点，避免误解。同时，针对关键工序和复杂节点，我们安排技术员现场协助指导，确保图纸内容被准确执行。我曾见过一线工人通过培训对污水管道坡度理解更加准确，避免了后
7、续管道积水的问题。这样的细节,正是图纸管理措施落实到实处的体现。5 .完善图纸归档与版本控制施工过程中，图纸变更频繁，若管理不善，后期查证和维护难度极大。我曾亲历因图纸归档混乱，维修时找不到原始设计依据，导致改造工作迟缓。为此，我们严格执行图纸归档制度。所有版本的图纸都必须完整保存，归入项目档案，由专人管理。每次修改都清楚标注版本号和修改内容，建立版本对照表，方便随时查阅和追溯。归档工作不仅限于电子文件，还包括纸质版的整理和保护。我们在项目结束后，集中整理所有图纸，形成系统化档案，便于后续运营维护和监管检查。三、结合实际案例深化管理经验1 .某污水处理厂管网施工图纸管理实例在我参与的一个污水处
8、理厂改扩建项目中，管网布置复杂，设计多次调整。项目初期，由于图纸管理松散，现场施工人员经常拿到旧版本图纸，导致管道铺设方向错误，返工频繁。项目组随后建立了图纸集中管理点，配备专职图纸管理员，实行图纸发放登记制度。同时，采用电子图纸管理系统，实现图纸实时更新和共享。每周组织图纸审核会，设计、监理、施工多方协同确认关键图纸。通过这些措施，项目后期施工效率明显提升，避免了大量返工,确保了工期和质量。这个案例也让我深刻体会到，只有把图纸管理作为专业工作来做，才能真正发挥其价值。2 .设备安装阶段的图纸管理感悟在另一座污水厂设备安装阶段，设备厂家对安装图纸的要求极其细致。我们项目组制定了详细的设备安装图
9、纸管理流程，确保设备厂家、监理和施工单位三方签字确认每一次图纸变更。当时，某关键设备的基础尺寸因设计调整发生变化，若未及时同步图纸，设备安装将无法顺利进行。幸亏管理制度到位，变更信息迅速传达，现场施工人员及时调整，避免了重大损失。这段经历告诉我，设备安装环节的图纸管理不容忽视，任何细节疏忽都可能带来不可预估的问题。四、总结与展望回顾多年来污水处理厂施工图纸管理的实践，我深刻体会到，图纸管理不仅是文件的整理和传递，更是一项系统工程，牵涉到制度建设、技术审核、信息化手段、人员培训等多个方面。只有做到管理科学、流程严谨、责任明确，才能确保施工图纸真正发挥指导作用，保障污水处理厂工程的顺利开展。未来，随着数字化技术的不断进步，我相信施工图纸管理会更加智能化、便捷化，能够更好地满足复杂工程的需求。但无论技术如何发展，人的参与和管理意识始终是保障工程质量的根本。希望我的这些心得和经验，能为更多同行提供借鉴，推动污水处理厂施工图纸管理水平不断提升，共同打造更加高效、安全、优质的工程项目。施工图纸管理是一项细致且充满挑战的工作，但只要我们怀揣责任感和敬业精神，用心去做好每一张图纸的管理，就能为工程的成功打下坚实基础。这份工作虽然繁琐，但我始终相信，正是这些看似不起眼的细节，铸就了工程的辉煌与安全。愿我们在未来的污水厂建设中，不断总结经验，持续优化图纸管理，助力绿色环保事业的发展。
