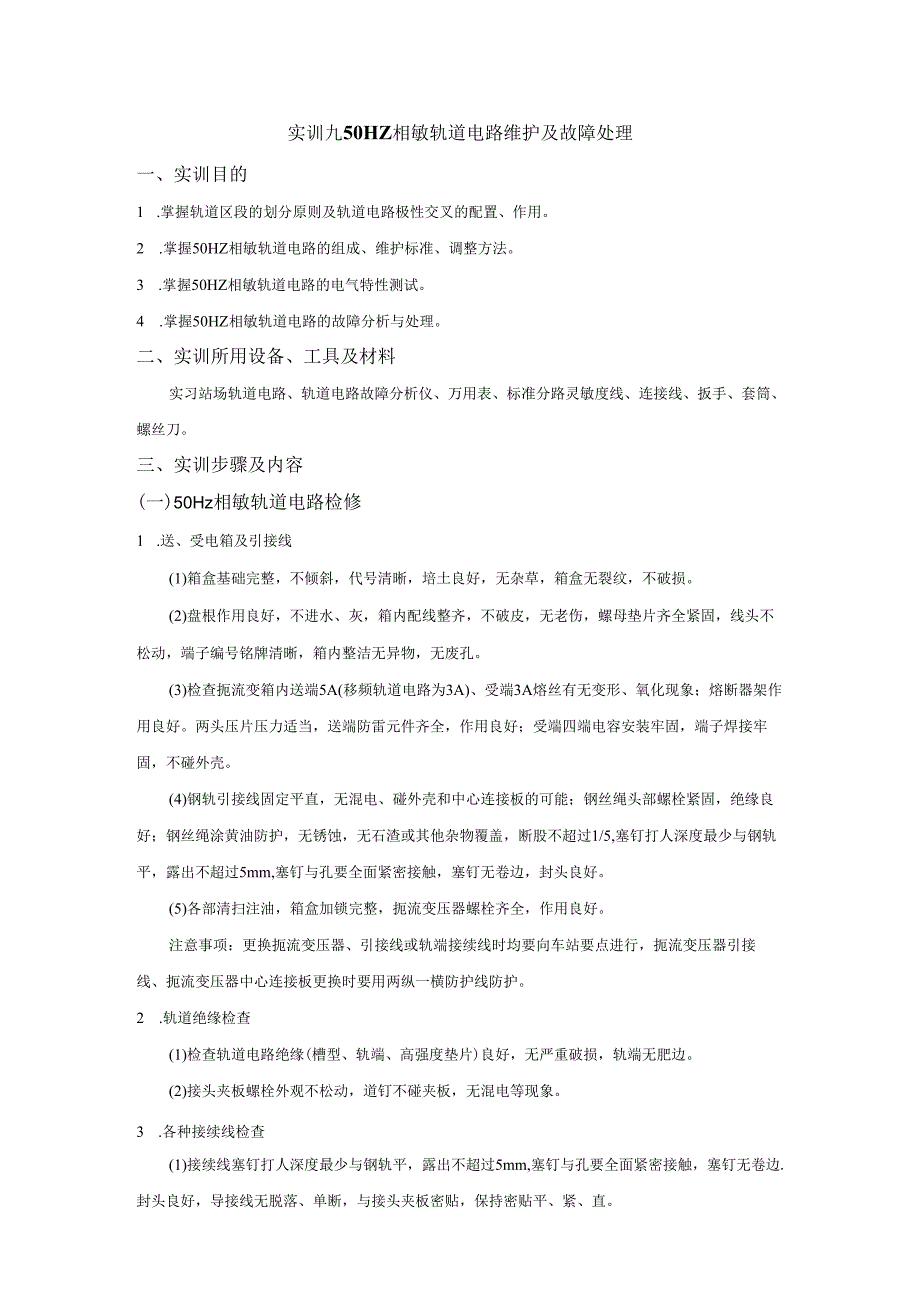

1、实训九50HZ相敏轨道电路维护及故障处理一、实训目的1 .掌握轨道区段的划分原则及轨道电路极性交叉的配置、作用。2 .掌握50HZ相敏轨道电路的组成、维护标准、调整方法。3 .掌握50HZ相敏轨道电路的电气特性测试。4 .掌握50HZ相敏轨道电路的故障分析与处理。二、实训所用设备、工具及材料实习站场轨道电路、轨道电路故障分析仪、万用表、标准分路灵敏度线、连接线、扳手、套筒、螺丝刀。三、实训步骤及内容(一)50Hz相敏轨道电路检修1 .送、受电箱及引接线(1)箱盒基础完整，不倾斜，代号清晰，培土良好，无杂草，箱盒无裂纹，不破损。(2)盘根作用良好，不进水、灰，箱内配线整齐，不破皮，无老伤，螺母垫
2、片齐全紧固，线头不松动，端子编号铭牌清晰，箱内整洁无异物，无废孔。(3)检查扼流变箱内送端5A(移频轨道电路为3A)、受端3A熔丝有无变形、氧化现象；熔断器架作用良好。两头压片压力适当，送端防雷元件齐全，作用良好；受端四端电容安装牢固，端子焊接牢固，不碰外壳。(4)钢轨引接线固定平直，无混电、碰外壳和中心连接板的可能；钢丝绳头部螺栓紧固，绝缘良好；钢丝绳涂黄油防护，无锈蚀，无石渣或其他杂物覆盖，断股不超过1/5,塞钉打人深度最少与钢轨平，露出不超过5mm,塞钉与孔要全面紧密接触，塞钉无卷边，封头良好。(5)各部清扫注油，箱盒加锁完整，扼流变压器螺栓齐全，作用良好。注意事项：更换扼流变压器、引接
3、线或轨端接续线时均要向车站要点进行，扼流变压器引接线、扼流变压器中心连接板更换时要用两纵一横防护线防护。2 .轨道绝缘检查(1)检查轨道电路绝缘(槽型、轨端、高强度垫片)良好，无严重破损，轨端无肥边。(2)接头夹板螺栓外观不松动，道钉不碰夹板，无混电等现象。3 .各种接续线检查(1)接续线塞钉打人深度最少与钢轨平，露出不超过5mm,塞钉与孔要全面紧密接触，塞钉无卷边.封头良好，导接线无脱落、单断，与接头夹板密贴，保持密贴平、紧、直。(2)跳线涂油防护不锈蚀，断股不超过1/5,3.3m跨线良好，固定在枕木侧面，距枕木面不小于20mm,不被石渣或石撑等杂物埋住，跳线卡钉不能钉在铁垫板下面。(二)5
4、0HZ相敏轨道电路的测试1 .送、受端变压器I、11次电压测试轨道电路在调整状态，用选频电压表在变压器I、11次端子上测得。2 .限流器电压测试轨道电路在调整状态，用选频电压表在限流器两端测得。3 .送、受端轨面电压测试轨道电路在调整状态，用选频电压表在送、受端轨面测得。4 .轨道继电器电压、相位及JXW-50输出电压测试在50HZ轨道电路测试盘上直读测得。5 .分路残压测试室外用0.06Q标准分路线在轨道送端、受端、无受电分支处轨面分路时，室内在50HZ轨道电路测试盘上直读测得。6 .轨道绝缘检查测试用选频电压表如图3-47所示接轨面，用短路线短路a绝缘，若电压表指针有变化，说明b绝缘不良，

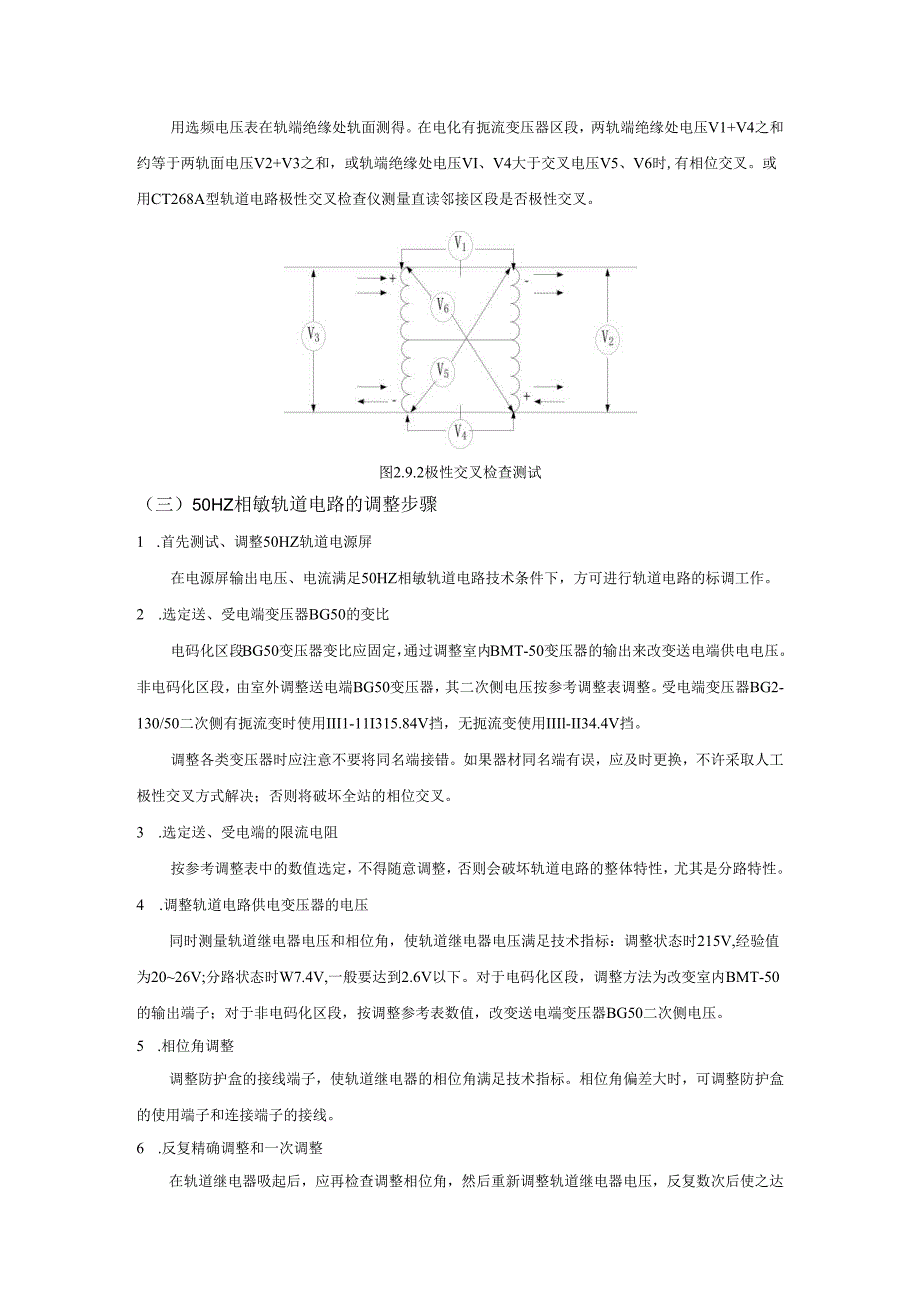

5、若电压表指针不变动，说明b绝缘良好。初步确定后还需用万用表电阻档具体判断。a绝缘测试方法相同。图2.9.1轨道绝缘测试示意图7 .送受端BE不平衡电流检查测试用CD96-3型表的电流钳在两条钢丝绳上测试电流，其差为不平衡电流。8 .扼流变压器BEI、11次线圈间绝缘检查断电时，用MQ表的两个表棒分别接BEI、11次端子摇绝缘。9 .极性交叉检查测试用选频电压表在轨端绝缘处轨面测得。在电化有扼流变压器区段，两轨端绝缘处电压V1+V4之和约等于两轨面电压V2+V3之和，或轨端绝缘处电压VI、V4大于交叉电压V5、V6时,有相位交叉。或用CT268A型轨道电路极性交叉检查仪测量直读邻接区段是否极性交
6、叉。图2.9.2极性交叉检查测试（三）50HZ相敏轨道电路的调整步骤1 .首先测试、调整50HZ轨道电源屏在电源屏输出电压、电流满足50HZ相敏轨道电路技术条件下，方可进行轨道电路的标调工作。2 .选定送、受电端变压器BG50的变比电码化区段BG50变压器变比应固定，通过调整室内BMT-50变压器的输出来改变送电端供电电压。非电码化区段，由室外调整送电端BG50变压器，其二次侧电压按参考调整表调整。受电端变压器BG2-130/50二次侧有扼流变时使用III1-11I315.84V挡，无扼流变使用IIIl-II34.4V挡。调整各类变压器时应注意不要将同名端接错。如果器材同名端有误，应及时更换，
7、不许采取人工极性交叉方式解决；否则将破坏全站的相位交叉。3 .选定送、受电端的限流电阻按参考调整表中的数值选定，不得随意调整，否则会破坏轨道电路的整体特性，尤其是分路特性。4 .调整轨道电路供电变压器的电压同时测量轨道继电器电压和相位角，使轨道继电器电压满足技术指标：调整状态时215V,经验值为2026V;分路状态时W7.4V,一般要达到2.6V以下。对于电码化区段，调整方法为改变室内BMT-50的输出端子；对于非电码化区段，按调整参考表数值，改变送电端变压器BG50二次侧电压。5 .相位角调整调整防护盒的接线端子，使轨道继电器的相位角满足技术指标。相位角偏差大时，可调整防护盒的使用端子和连接
8、端子的接线。6 .反复精确调整和一次调整在轨道继电器吸起后，应再检查调整相位角，然后重新调整轨道继电器电压，反复数次后使之达标。轨道电路首次调整开通后，还需加强检测，并进行一次调整。一般应经历一次雨季和冬季晴天最不利条件测试。冬季晴天检查能确保分路，雨季时检查轨道继电器能可靠吸起。表2.9.1限流电阻参考调整表区有三t三l送三()受三(Q)/则E(V)送三(Q)受电端()二次侧电压(V)无岔区段1004004.403.2-4.20.901.4-1.9无岔区段50010004.404.9-7.84.404.6-7.2无岔区段110015004.408.612.84.407.911.7一送一受10
9、04004.403.3-4.41.602.0-2.9一送二受2004.42.24.4-6.41.602.9-4.3一送三受2004.42.25.9-8.91.604.0-5.0(四)50HZ相敏轨道组成部件故障分析1 .断路故障分析首先确定故障在室内还是在室外。在分线盘上甩开回楼电缆(两根甩净)，用交流100V挡测回楼电压，电压大于50V说明故障在室内，电压没有变化说明故障在室外。室内断线处：继电器线圈断线，继电器插接不良，防护盒内部断线，分线盘螺丝松，侧面端子焊点开焊，正线电码化区段内FMJ未复原，电容断线等。室外断线处：送、受电端熔断器断，变压器线圈断线，电缆断线，钢轨折断，导接线断线等。
10、此时，只要测量送端限流电阻电压和送端轨面电压就可以确定。若电压比正常值低即为断线故障，且断点在轨面或受电端处。2 .混线故障分析首先断开回楼电缆，用交流100V挡测量回楼电缆电压，大于50V说明故障在室内；若电压很低，一般在IOV以下，说明故障在室外。室内混线处：硒片击穿短路，防护盒内部混线，继电器线圈混线，分线盘和侧面端子有异物。室外混线处：绝缘破损，轨缝绝缘内有铁屑，电缆对地绝缘严重不良（电缆盒进水）,扼流变压器钢丝绳搭连，钢轨肥边封鱼尾板等。3 .故障处理流程正确、快速处理故障的关键是按正确的步骤进行，图2.9.3为故障处理流程。图2.9.3故障处理流程图四、注意事项1 .实训可根据实际
11、情况进行。2 .建议4-6人一组，注意设备及人身安全。3 .由实训教师根据实训情况进行认真考核。五、实训报告要求1 .说明50HZ相敏轨道电路的检修作业程序。2 .分析50HZ相敏轨道电路的电气特性测试结果。3 .对50Hz相敏轨道电路的故障分析与处理结果进行总结。六、考核标准表2.9.2考核标准项目考核内容及评分标准配分扣分原因实得分实习表现及安全实习期间，独立完成规定的全部内容，遵守实习纪律，听从安排，积极思考，表现良好。5操作技能掌握轨道电路的检修、测试方法及过程。10掌握轨道电路绝缘检查、极性交叉检查的方法。10掌握轨道电路室内外故障判断，室外开路、短路故障分析判断方法。10准确分析查找轨道电路室外断线故障。20准确分析查找轨道电路室外短路故障。20工具设备及安全工具、仪表及设备无损坏、齐全，缺一件扣1分；人身安全。5仪表使用正确。仪表错用一次扣2分。损坏仪表失格。5实习报告实习报告整洁、归纳完整、条理清楚，概念正确。10合计
