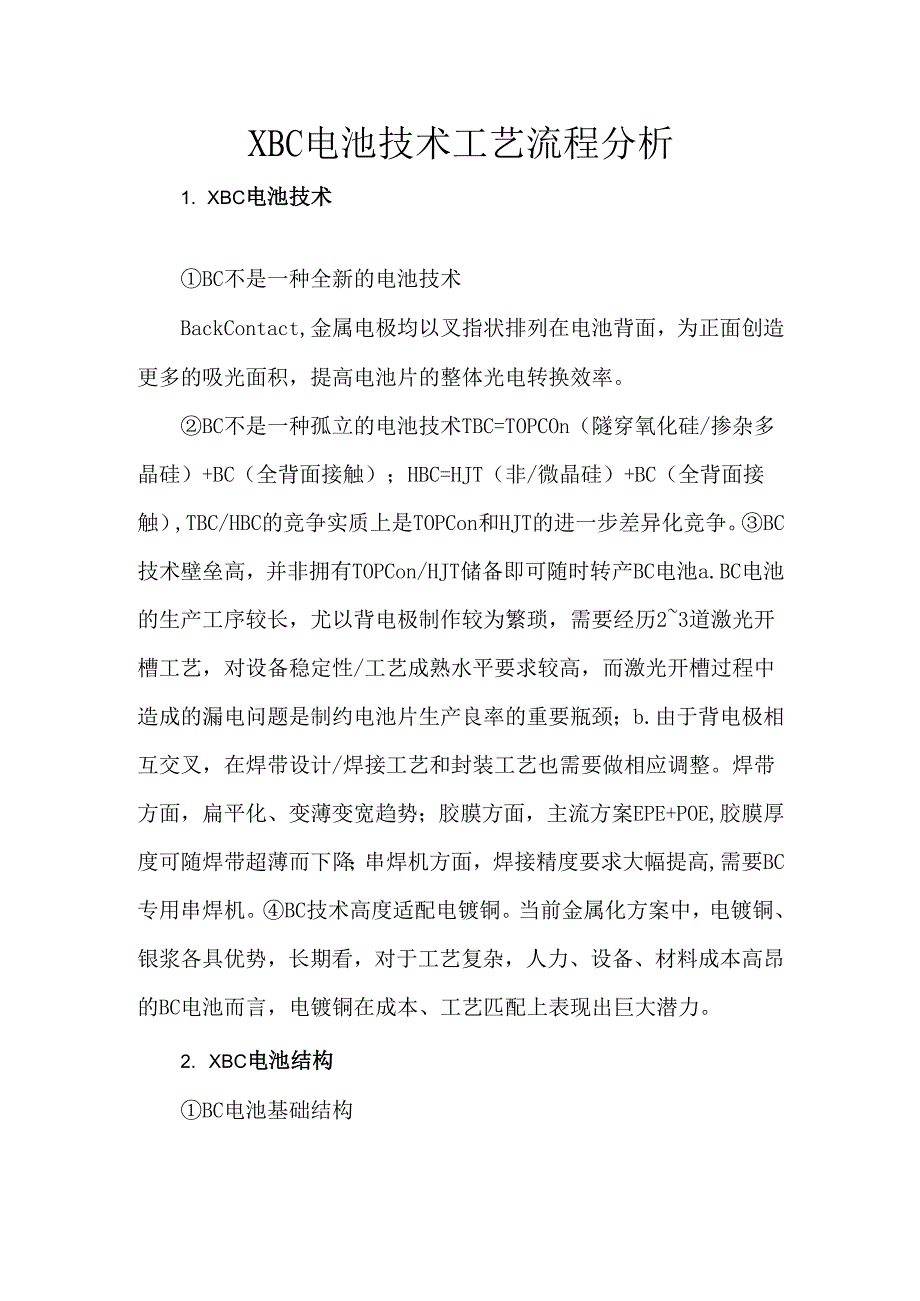

1、XBC电池技术工艺流程分析1. XBC电池技术BC不是一种全新的电池技术BackContact,金属电极均以叉指状排列在电池背面,为正面创造更多的吸光面积,提高电池片的整体光电转换效率。BC不是一种孤立的电池技术TBC=TOPCOn(隧穿氧化硅/掺杂多晶硅)+BC(全背面接触);HBC=HJT(非/微晶硅)+BC(全背面接触),TBC/HBC的竞争实质上是TOPCon和HJT的进一步差异化竞争。BC技术壁垒高,并非拥有TOPCon/HJT储备即可随时转产BC电池a.BC电池的生产工序较长,尤以背电极制作较为繁琐,需要经历23道激光开槽工艺,对设备稳定性/工艺成熟水平要求较高,而激光开槽过程中造

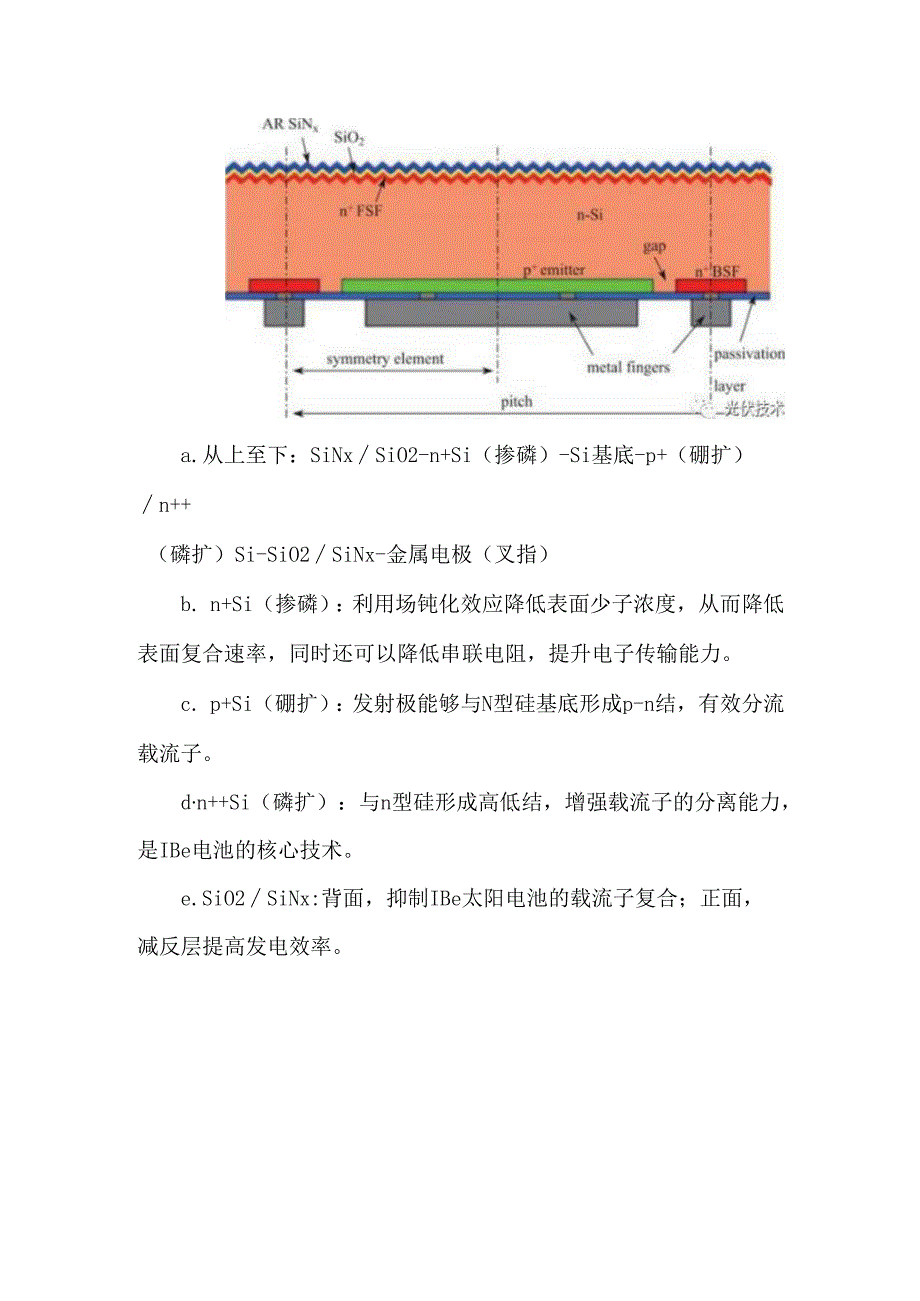

2、成的漏电问题是制约电池片生产良率的重要瓶颈;b.由于背电极相互交叉,在焊带设计/焊接工艺和封装工艺也需要做相应调整。焊带方面,扁平化、变薄变宽趋势;胶膜方面,主流方案EPE+POE,胶膜厚度可随焊带超薄而下降;串焊机方面,焊接精度要求大幅提高,需要BC专用串焊机。BC技术高度适配电镀铜。当前金属化方案中,电镀铜、银浆各具优势,长期看,对于工艺复杂,人力、设备、材料成本高昂的BC电池而言,电镀铜在成本、工艺匹配上表现出巨大潜力。2. XBC电池结构BC电池基础结构a.从上至下:SiNxSiO2-n+Si(掺磷)-Si基底-p+(硼扩)n+(磷扩)Si-SiO2SiNx-金属电极(叉指)b. n+

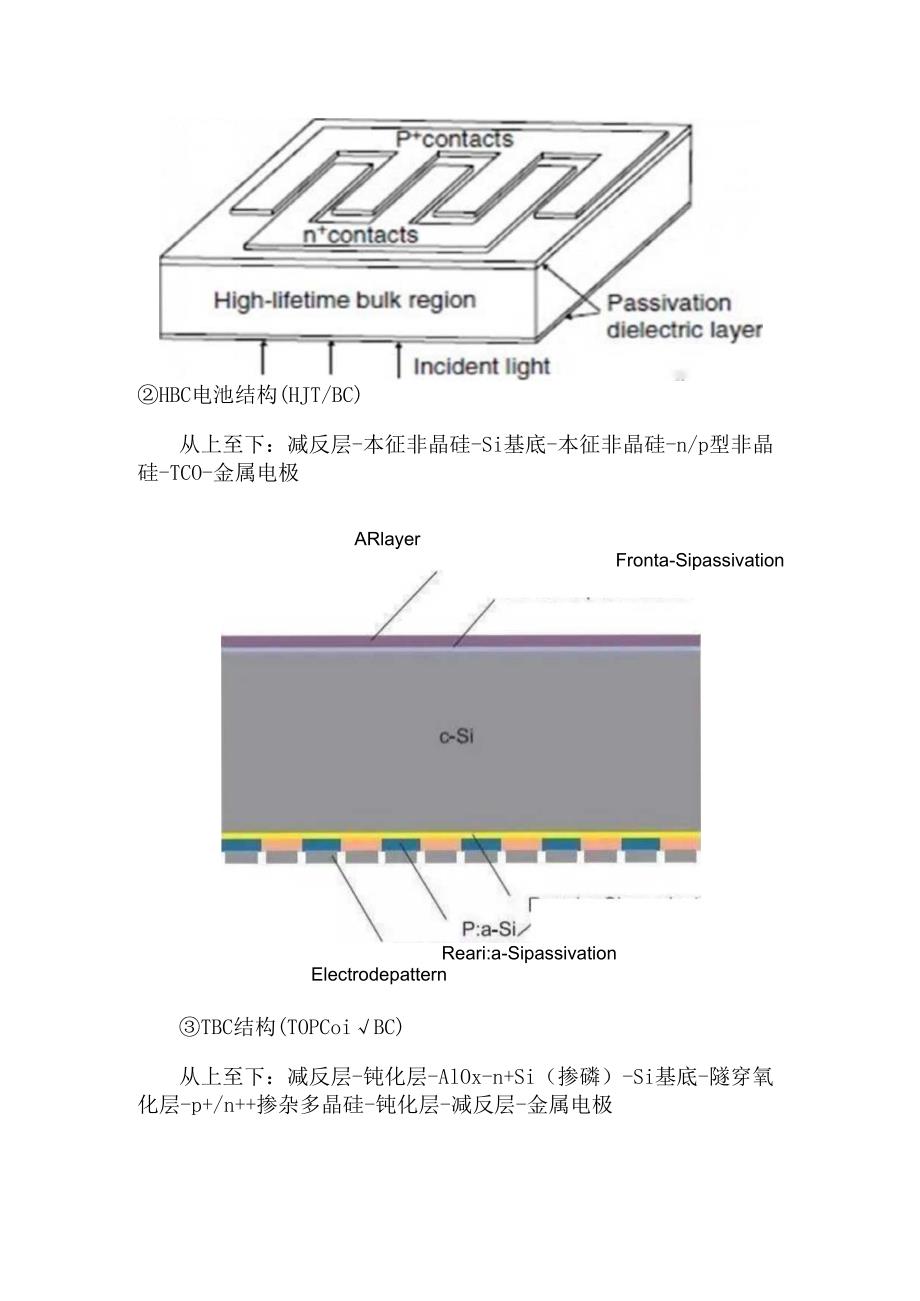

3、Si(掺磷):利用场钝化效应降低表面少子浓度,从而降低表面复合速率,同时还可以降低串联电阻,提升电子传输能力。c. p+Si(硼扩):发射极能够与N型硅基底形成p-n结,有效分流载流子。dn+Si(磷扩):与n型硅形成高低结,增强载流子的分离能力,是IBe电池的核心技术。e.SiO2SiNx:背面,抑制IBe太阳电池的载流子复合;正面,减反层提高发电效率。HBC电池结构(HJT/BC)从上至下:减反层-本征非晶硅-Si基底-本征非晶硅-n/p型非晶硅-TCO-金属电极ARlayerFronta-SipassivationReari:a-SipassivationElectrodepattern

4、TBC结构(TOPCoiBC)从上至下:减反层-钝化层-AlOx-n+Si(掺磷)-Si基底-隧穿氧化层-p+/n+掺杂多晶硅-钝化层-减反层-金属电极IBCcellfeaturingTOPContacts3.XBC电池工艺流程IBCTBCHBC1清洗制绒清洗制绒清洗制绒2磷扩散隧穿氧化层-Il型非晶硅本征氢化非晶硅(正面)3镀掩膜掩膜减反射膜(正面)4激光开槽激光开槽本征氢化非晶硅(背面)5刻蚀硼掺杂非晶硅(p-)硼掺杂非晶硅(背面)p+6清洗掩膜刻蚀掩膜7双面减反一钝化双面减反一钝化激光开槽8激光开槽(类PERC)激光开槽(P分隔)刻蚀9金属化金属化S5投杂非晶硅(背面)n10透明导电膜(背面)11激光开槽(P隔离)12金属化
