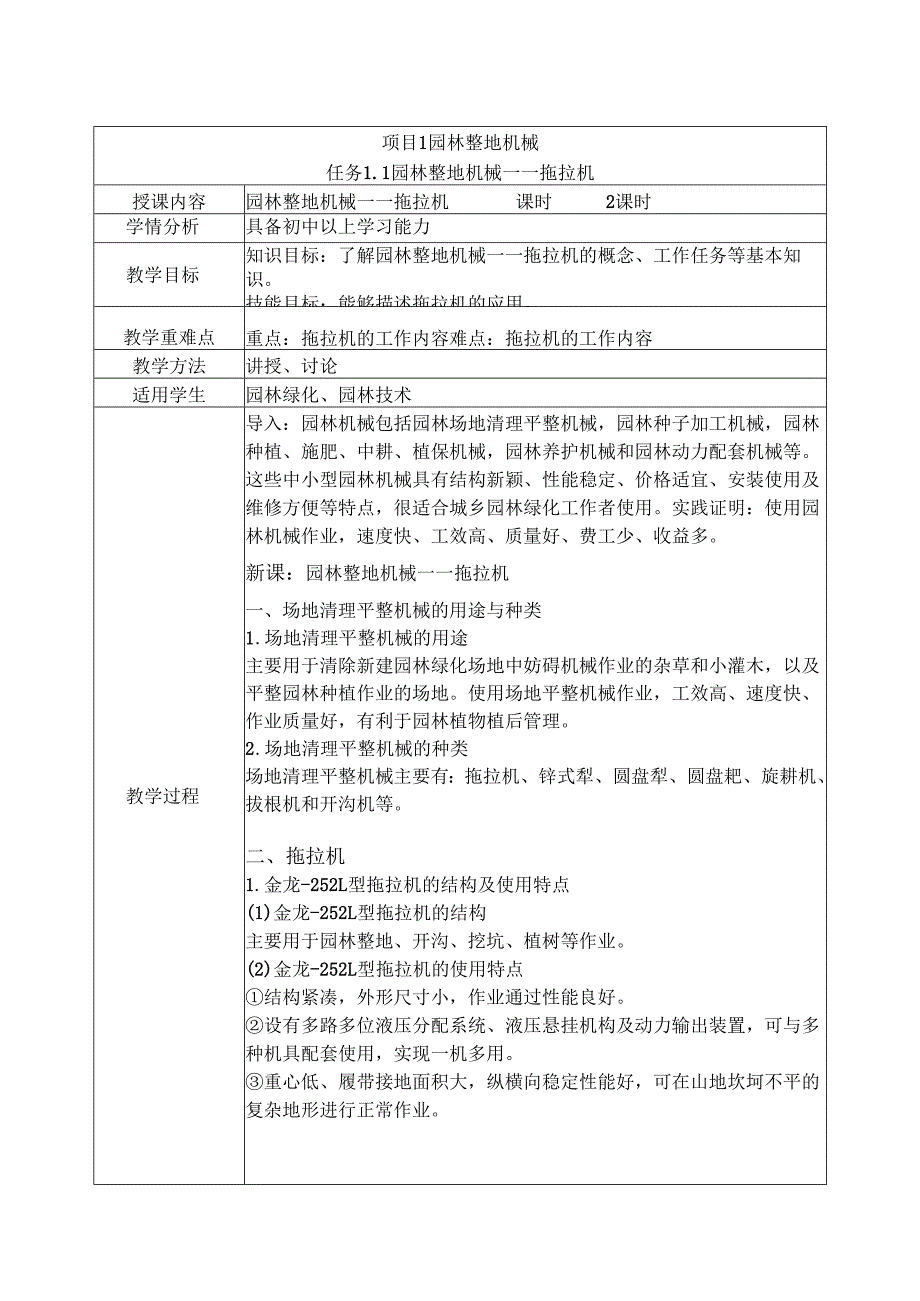

《园林机械使用与维修》教案.docx_第1页
第1页 / 共68页
《园林机械使用与维修》教案.docx_第2页
第2页 / 共68页
《园林机械使用与维修》教案.docx_第3页
第3页 / 共68页
《园林机械使用与维修》教案.docx_第4页
第4页 / 共68页
《园林机械使用与维修》教案.docx_第5页
第5页 / 共68页
点击查看更多>>
资源描述

1、项目1园林整地机械任务1.1园林整地机械一一拖拉机授课内容园林整地机械一一拖拉机课时2课时学情分析具备初中以上学习能力教学目标知识目标:了解园林整地机械一一拖拉机的概念、工作任务等基本知识。技能目标:能够描述拖拉机的应用。素质目标:培养学生爱护机具的工匠精神。教学重难点重点:拖拉机的工作内容难点:拖拉机的工作内容教学方法讲授、讨论适用学生园林绿化、园林技术教学过程导入:园林机械包括园林场地清理平整机械,园林种子加工机械,园林种植、施肥、中耕、植保机械,园林养护机械和园林动力配套机械等。这些中小型园林机械具有结构新颖、性能稳定、价格适宜、安装使用及维修方便等特点,很适合城乡园林绿化工作者使用。实

2、践证明:使用园林机械作业,速度快、工效高、质量好、费工少、收益多。新课:园林整地机械一一拖拉机一、场地清理平整机械的用途与种类1 .场地清理平整机械的用途主要用于清除新建园林绿化场地中妨碍机械作业的杂草和小灌木,以及平整园林种植作业的场地。使用场地平整机械作业,工效高、速度快、作业质量好,有利于园林植物植后管理。2 .场地清理平整机械的种类场地清理平整机械主要有:拖拉机、锌式犁、圆盘犁、圆盘耙、旋耕机、拔根机和开沟机等。二、拖拉机1.金龙-252L型拖拉机的结构及使用特点(1)金龙-252L型拖拉机的结构主要用于园林整地、开沟、挖坑、植树等作业。(2)金龙-252L型拖拉机的使用特点结构紧凑,

3、外形尺寸小,作业通过性能良好。设有多路多位液压分配系统、液压悬挂机构及动力输出装置,可与多种机具配套使用,实现一机多用。重心低、履带接地面积大,纵横向稳定性能好,可在山地坎坷不平的复杂地形进行正常作业。2 .手扶拖拉机的结构及使用特点(1)手扶拖拉机的结构手扶拖拉机的使用特点手扶拖拉机体积小、质量轻、结构简单、价格便宜、机动灵活、通过性能好。它不仅是小块水田、旱田和丘陵地区的良好耕作机械,而且适于园林、果园、菜园等多项作业。此外,手扶拖拉机还能与各种农副产品加工机械配套,既可进行固定作业,又可进行短途运输等,每年使用时间很长,综合利用性能高。因此,在我国生产和使用的拖拉机中,手扶拖拉机数量最多

4、3 .拖拉机的用途与技术参数(1)拖拉机的用途拖拉机是一种移动式农用动力机械,它能牵引、悬挂并驱动各种农机具,在农业生产和园林绿化中完成耕、耙、播、中耕、运输等各种作业,是园林绿化作业中重要的作业机械之一。(2)拖拉机的技术参数园林使用的拖拉机以中小型为主。4 .拖拉机的起动和日常安全操作(1)拖拉机起动前的准备使用前对拖拉机进行认真检查,可以保证机车正常起动,同时也可以消除隐患,有效地防止事故发生,安全完成园林生产和运输任务。起动前应做好以下准备工作:检查柴油机、底盘有无漏油、漏水、漏气等现象,必要时进行检修和故障排除。检查柴油机水箱的冷却水是否加足,不足应添加清洁的雨水、河水等软水,切勿

5、加入混浊的泥水和井水等硬水。检查柴油机油箱的柴油、油底壳的机油、底盘变速箱内齿轮油的油面高度及质量,必要时应添加或更换。检查拖拉机前、后轮胎气压,必要时应充气。作业前,检查拖拉机与配套农机具和挂车的挂接情况,如有松动应紧固。按每班保养要求,向机车各润滑点加注润滑脂,即凡士林。夜间作业前,检查灯光照明设备,如无灯光或仪表损坏,应检修完好。(2)拖拉机的起动拖拉机起步操作程序5 .拖拉机与耕整农机具的选配(1)拖拉机与犁耙的选配拖拉机与旋耕机的选配拖拉机与农机具选配耕作时注意事项6 .拖拉机的维护保养(1)拖拉机技术保养操作要点拖拉机进行技术保养前,必须使发动机熄火,带有农具时应将农具落地,技术较

6、为复杂的保养必须在室内进行。拖拉机的清洗。经常清洗,可保持拖拉机的清洁,在加注燃油和润滑油时,可避免尘土、杂物进入机内。并可及时发现外部隐患,防止堵塞、破损及零件腐蚀。因此,每班作业后,要认真清除拖拉机外部的尘土、油污才能进行其他保养工作。润滑脂的加注。要按技术保养规程规定的润滑点、注油时间间隔及时加注一定量的新鲜润滑脂。加注时,往往因凡士林枪中存在空气,造成实际注入量不足,因此,要切实保证加注进去润滑油的数量。滤清装置的保养。空气、燃油和润滑油滤清器是阻留杂质、减少机件磨损的关键部件,定期对它们进行清洗和更换滤芯,是保养的重要项目。空气滤清器的保养,主要是清除积杯中的尘土,清洁中央进气管道,

7、清洗滤网及盛油盘并更换机油。机油的添加与更换。拖拉机的机油,在使用中会有少量消耗。因此,在每次起动机车前应予检查,必要时按油尺刻度补足。油尺刻线有上下两条,通常油面应在两条刻条之间,并接近上刻线为宜。清洗发动机油道。更换机油的同时,要清洗油道,以除去润滑油道内残存的脏机油及污垢。否则,会污染新加入的机油,降低其使用质量。清洗冷却系统水垢。发动机冷却系统要求使用清洁的软水,以延缓水垢的形成,保证散热效率。否则,冷却系统内形成水垢,将会因散热不良造成发动机过热、功率不足,严重的会造成烧瓦、拉缸等事故。因此,须定期清洗保养冷却系统。清除活塞、喷油器及其他零件表面。清除表面积炭不能用金属物品刮擦,以免

8、损坏零件表面,应当将清洗零件在金属清洗剂中浸泡后,用毛刷、软布除去,不易除去的部分可用竹、木片轻轻舌1I除。拖拉机在磨合期的保养新购或大修后的拖拉机,由于各部件加工表面比较粗糙,相互配合间隙也小,运行后磨落的金属细屑较多,工作时相互摩擦,零件表面温度比较高,润滑不良;各部机件的连接,经过初步使用后也会松动。因止匕,运行初期,需要经过一定的里程进行磨合,即为磨合期。磨合期是拖拉机使用中的一个重要时期,维护保养应注意以下几点:必为严格按照拖拉机产品说明书中规定的磨合里程进行磨合。磨合期内,应选用低黏度的优质润滑油。注意观察拖拉机各部件的工作状况,如有异响或发动机过热等现象,应停车检修。磨合期内负荷

9、由小到大,行驶挡位必须由低速挡到高速挡。磨合期内应该在路面条件较好的道路上行驶。磨合期后,应按规定对拖拉机进行全面保养,以延长拖拉机的使用寿命。拖拉机保养周期的计算与技术保养定期对拖拉机进行系统的清洗、检查、调整、紧固、润滑和更换部分易损件的维护措施,统称为对拖拉机的技术保养。目前拖拉机大多采用四级三号保养,即每班技术保养和一、二、三号定期保养。4、结:通过本节课程的学习,学生需要掌握1 .园林机械概述2 .拖拉机的应用与保养作业:1.列举园林机械3 .拖拉机的应用教学反思项目1园林整地机械任务1.2园林整地机械一一圆盘耙授课内容园林整地机械一一圆盘耙课时2课时学情分析初步了解园林机械的概念。

10、教学目标知识目标:了解园林整地机械一一圆盘耙的概念、工作任务等基本知识。技能目标:能够描述圆盘耙的应用。素质目标:培养学生爱护机具的工匠精神。教学重难点重点:圆盘耙的工作内容难点:圆盘耙的工作内容教学方法讲授、讨论适用学生园林绿化、园林技术教学过程新课:园林整地机械一一拖拉机L耙的用途与分类耙主要用于犁耕后的碎土和平整地面作业,为农作物或园林种子的播种、发芽、生长创造良好的土壤条件。(2)分类按工作部件结构不同可分为:圆盘耙、钉齿耙、水田耙、驱动耙和镇土器等。按耙所适用的土壤种类和耙深不同可分为重型耙、中型耙、轻型耙三种。重型耙最大耙深可达18cm,适用于荒地、黏重土壤耕后耙地,也可以耙代耕作

11、业;轻型耙最大耙深IOcm9适用于一般土壤的耕后碎土,也可以用于轻土壤的灭茬耙地;中型耙介于两者之间,最大耙深14cm,适用于黏性土壤的耕后碎土和一般土壤的灭茬作业。按耙的配置方式不同可分为对置式圆盘耙和偏置式圆盘耙。对置式耙组左右对称布置在中心线的两侧。其作业优点是左右耙组侧向力互相平衡,作业时可以左右转弯,但耙后中间有填,两侧有沟,影响作业质量。偏置式有前后两列耙组,一组右翻耙片,另一组左翻耙片,耙组可以偏置于拖拉机的左侧或右侧,作业后地表平整,不留沟填,特别适合小地块作业,目前偏置式圆盘耙发展较快,使用较多。按机组挂接方式不同可分为牵引式、悬挂式和半悬挂式。重型耙多为牵引式或半悬挂式,轻

12、型耙和中型耙则三种挂接方式都有。2.圆盘耙的结构圆盘耙由悬挂架、横梁、刮泥装置、圆盘耙组、耙架,缺口耙组等组成,悬挂式圆盘耙的结构如下图所示。L悬挂架2.横梁3.刮泥装置4.圆盘耙组5.耙架6.缺口耙组3 .圆盘耙的技术参数圆盘耙适用于园林场地的平整作业。不同的圆盘耙参数有区别。4 .圆盘耙的工作过程圆盘耙组工作时,耙片刃口平面垂直于地面,在拖拉机牵引力的作用下滚动前进,其回转平面与前进方向成一定的角度,称为偏角。偏角越大,入土越好,耙得越深;偏角越小,耙得越浅。圆盘耙片一般分全缘耙片和缺口耙片两种。全缘耙片T作时边缘刃口切土、切草,圆盘球面具有一定的翻土能力;缺口耙片入土,切土和碎土能力都较

13、全缘耙片强,适用于黏重土壤或新垦荒地。一般重型耙多采用缺口耙片,而轻型耙则采用全缘耙片,有的耙配备两种耙片,前列为缺口耙片,后列为全缘耙片。耙片是圆盘耙的主要工作件,也是主要易损件,因此,要有较高的耐磨性。耙片应采用65Mn钢板制造,并进行热处理,其硬度为洛氏硬度3848HRC,耙片表面不应有裂纹,其刃口边缘不得有毛刺和裂纹,否则将影响工作过程。5.圆盘耙的维护保养作业前,应检查圆盘耙的悬挂架与拖拉机挂接是否牢固,耙片与耙架是否紧固,不得有松动,否则应加固。作业中,耙片缠草或个别耙片作业不正常,应停机检修并清除耙片上的缠草。作业后,应清除耙片黏附的泥土和缠草,向轴承部位加注润滑脂,检查耙片是否

14、磨损或有裂纹,有则应检修或更换新件。季后不用时,应对全耙进行清洗保养。4、结:通过本节课程的学习,学生需要掌握1.圆盘耙的应用与保养作业:1.圆盘耙的应用教学反思项目1园林;任务1.3园林整地方整地机械兀械一一旋耕机授课内容园林整地机械旋耕机课时2课时学情分析初步了解园林机械的概念。教学目标知识目标:了解园林整地机械一一旋耕机的概念、工作任务等基本知识。技能目标:能够描述旋耕机的应用。素质目标:培养学生爱护机具的工匠精神。教学重难点重点:旋耕机的工作内容难点:旋耕机的工作内容教学方法讲授、讨论适用学生园林绿化、园林技术教学过程新课:园林整地机械一一旋耕机1.旋耕机的用途与分类(1)用途旋耕机是

15、一种由拖拉机动力驱动、旋耕刀辐完成耕耙作业的耕耘机具。该机耕耙合一,一次旋耕能达到一般犁耙几次作业的效果,既能用于农田旱耕和水耕,也适用于园林土壤的浅层耕作和播种土层覆盖。(2)分类按旋耕刀轴的配置不同可分为卧式和立式两种。卧式的刀轴是水平方向配置,立式的刀轴是呈竖直方向配置。目前旋耕机产品多为卧式。按配置动力不同可分为拖拉机和手扶拖拉机配套的旋耕机两种。按与拖拉机连接方式不同可分为悬挂式和直接连接式两种。按轴传动方式不同可分为中间传动式和侧边传动式。侧边传动式中按其传动结构不同,又可分为侧边齿轮传动式和侧边链条传动式。2.旋耕机的结构与技术参数(1)旋耕机的结构该机由刀轴、弯刀、支臂、悬挂架

16、齿轮箱、主梁、传动箱、防磨板等组成。(2)旋耕机的调整耕深调整。旋耕机耕深可用拖拉机液压系统或旋耕机上的限位滑板控制(直接连接式的旋耕机是用改变提升链条或拉杆的长度控制)。旋耕机的最大耕深受力盘直径的限制,刀盘直径大,耕深也深,反之则浅。碎土性能调整。碎土性能与拖拉机前进速度、刀轴转速有关。刀轴速度一定,增大拖拉机前进速度,土块增大,反之则减小。改变平土拖板的高低位置,也能影响碎土效果,使用时,可根据需要,将平土拖板固定在某一位置上。水平调整。进行水平调整,以保证耕深一致。旋耕机的左右水平是用悬挂机构右提升杆调节,前后水平是用上拉杆调节。提升高度调整。用万向节传动的旋耕机,由于受万向节传动时

17、倾斜角的限制,不能提升过高。万向节在传动中的倾斜角如超过30,会引起万向节损坏。在传动中,提升旋耕机,必须限制提升高度,一般只要使刀片离地面1520Cm就行了。所以在开始耕作前,应将液压操作手柄限制在允许的提升高度内,这样既可提高工效,又能保证安全。(3)旋耕机使用注意事项凡是需要利用旋耕机作业的地块,要求土地平整,尽量条田块化。要清除地块中的碎石、碎塑料、草绳等杂物,以免缠住或折断旋耕机刀片。旋耕机在作业中,严禁使用高速挡作业,一般用I速(3000mh左右)为宜。否则,达不到土地平整、细碎的效果。起步作业时,不要过猛抬主离合器踏板和过猛加大油门,以免造成对动力输出轴的冲击力。作业到地头时,先

18、将机车停稳,然后再提升旋耕机,提得不宜过高,然后转弯,避免万向节折断或者旋耕机撞到田埃处损坏机件。作业中,禁止使用制动器脚踏板进行急速调整机车前进方向,以免出现漏耕现象。在拖拉机转移地块作业或过田填时,必须将旋耕机操纵杆置于分离位置,停止犁刀轴旋转。驾驶员不能坐着过田填或过沟,以免内管弯曲。4.旋耕机的维护保养旋耕机万向节的维护旋耕机万向节损坏的常见原因有操作不当、安装不正确、万向节轴与轴套选择不当,没有及时按规定保养和旋耕机地头转弯时没有提升农具等。预防旋耕机万向节损坏的措施如下:旋耕机正确操作是先使拖拉机起步,再接合动力输出轴,然后慢慢落下旋耕机,使刀片在前进中慢慢入土,石块多的地块不宜使

19、用旋耕机。万向节安装时,夹叉开口应在同一平面内,以保证刀轴旋转受力均匀,否则传动件容易损坏。选用的万向节方轴和轴套的长度与旋耕机型号相配套。若过长,在使用中会顶坏传动件,过短则旋耕机升起时会脱出。按时按要求进行润滑保养,各润滑点不能遗漏注油,以防干摩擦使机件损坏。转弯时必须先提升后转弯,提升中与传动轴的倾角不能超过30,旋耕刀离地面高度不能超过20cm,注意拐弯角度不能太小,以免别坏零部件。(2)旋耕机的日常维护保养作业前,检查旋耕机安装后各部件的紧固情况,同时检查齿轮或传动件是否有卡滞现象,发现问题应及时检修。作业中,遇到旋耕机因杂物或草缠住刀片应停机清除,决不可用脚强行蹬踏反旋转,以免把脚

20、绞伤。正确方法是把动力输出轴手柄扳到空挡位置,然后用长柄工具清除杂物或草。作业后,要及时检查犁刀螺栓的紧固情况,如有松动或折断,应紧固或更换,以免引起犁刀夹板的损坏。同时要检查犁刀传动箱内齿轮油油面,不足时应添加至检油螺孔有油流出为止。若检查传动箱内有泥土进入应清洗换油,否则将加速机件磨损。犁刀传动箱进泥水的原因多数是犁刀轴端油封损坏或犁刀轴颈损坏,一经发现,必须立即检修或更换新件。季后不用时,应按产品说明书中规定,对旋耕机进行全面清洗、维护保养,并按规定对损坏或磨损的机件进行更换或修理,全面保养合格后,放置在通风干燥的库房内保存。/J、结:通过本节课程的学习,学生需要掌握1.旋耕机的应用与保

21、养作业:1.旋耕机的日常养护教学反思项目1园林;任务1.4园林整地)整地机械兀械一一开沟机授课内容园林整地机械一一开沟机课时2课时学情分析初步了解园林机械的概念。教学目标知识目标:了解园林整地机械一一开沟机的概念、工作任务等基本知识。技能目标:能够描述开沟机的应用。素质目标:培养学生爱护机具的工匠精神。教学重难点重点:开沟机的工作内容难点:开沟机的工作内容教学方法讲授、讨论适用学生园林绿化、园林技术教学过程新课:园林整地机械一一开沟机L开沟机的用途与分类(1)用途开沟机是一种开挖沟渠一次成形的施工机械。一般直接安装在小型园林拖拉机上,主要用于开沟埋设地下灌溉管道及排水沟,同时可用于果园开沟施基

22、肥。种类按作业方式不同可分为手扶式和车载式;按产品结构不同可分为链式和圆盘式。2.开沟机的结构与工作过程(1)结构在园林施工中,一般常选用圆盘式开沟机,如图1-19所示。其结构一般由机架、齿轮箱、刀盘、限深轮、分土板、操纵机构和带轮防护装置等组成。工作过程直连式单盘开沟机是由发动机带动的,通过操纵机构将刀盘缓慢入土,待限深轮着地后,再结合拖拉机传动系统的离合器,加大油门继续向前作业。此时,刀盘入土将切削的土壤分开抛出在沟附近的地面上,所挖成形的沟平整且直顺。开沟机的深度由限深轮调节,操作简单方便。4.开沟机的正确使用开沟机操作人员必须持有农田拖拉机驾驶执照,并经过专门技术培训I,熟悉和掌握开沟

23、机的结构性能、操作使用、维护保养等知识,方可操作使用。未经专门培训人员,不准操作。使用前必须对开沟机进行检查,离合器工作应可靠,各紧固件应无松动,各转动件应转动灵活,刀片安装方向正确。严禁在离合器结合不可靠或不彻底的情况下使用,以免损坏机件。刀片安装方向相反时不得使用,否则不但不能工作,而且会损坏机件或造成事故。开沟机在道路上行驶时,应切断刀具动力,使刀尖离地面15cm以上,而且行驶速度不得过快,以免因振动过大而损坏机件。开沟机在田头转弯时,应先切断行走动力,然后再切断开沟机的动力,并用力抬起扶手架使刀尖离开地面后,再接合行走动力,以低挡中小油门进行田间转弯。开沟作业时应采用拉绳指行法或标杆指

24、行法来保证开沟的直线性,开沟中若出现弯曲,可通过推动扶手架缓慢纠正,但用力不能过猛,更禁止使用转向手柄来调整,以免打坏机件或造成事故。开沟机作业时,一般应离田坎Im左右处开第一沟。然后,根据农艺、机械及排水要求,选择合适的幅宽依次逐条开沟。开沟时分土区内不得站人,以防碎石、碎木伤人。应选择无碎石、木棒等杂物的地块作业,要求土壤干燥,以保证作业质量。在田间作业时,如需检查、调整机件,必须停机操作,严禁一边进行开沟作业,一边进行清除积土和检查调整等操作。5.开沟机的维护保养作业前,应检查开沟机各连接件是否松动、传动机件是否卡滞、刀片安装是否正确,发现有问题,应及时排除。作业中,如发现刀片有损坏,分

25、土板积土严重,影响开沟机削土和分土性能时,应停机检修并清除积土。作业后,清除开沟机的泥土和缠草,刀片损坏要更换;对润滑点加注润滑油;发现空气滤清器吸尘较多,应拆下来清洗,清洗后可用纱布将其包扎,以减少尘土吸入量,但要经常清洗纱布,以保持其清洁通风。/J、结:通过本节课程的学习,学生需要掌握1.开沟机的应用与保养作业:1.开沟机的日常养护教学反思项目1园林;任务1.5园林整地方整地机械兀械挖坑机授课内容园林整地机械挖坑机课时2课时学情分析初步了解园林机械的概念。教学目标知识目标:了解园林整地机械一一挖坑机的概念、工作任务等基本知识。技能目标:能够描述挖坑机的应用。素质目标:培养学生爱护机具的工匠

26、精神。教学重难点重点:挖坑机的工作内容难点:挖坑机的工作内容教学方法讲授、讨论适用学生园林绿化、园林技术教学过程新课:园林整地机械一一挖坑机1.小型植树挖坑机(1)小型植树挖坑机的用途与结构用途。主要用于城乡绿化地小树移植时进行挖坑与追肥。使用该机每小时可挖植树坑4060个,既减轻了劳动强度,又提高了工作效率。结构。该机由油箱、操纵部分、发动机、离合器、减速器、钻杆等组成。(2)小型植树挖坑机的正确使用该机由小型汽油机及特殊设计钻具组成,适合在土地、冻土、冰层上打孔,广泛用于园林种植、植树等挖坑、追肥作业。变速器齿轮采用纯紫铜制作,大大提高了转矩,增加了齿轮耐磨性。钻杆采用双刀片焊接技术,加强

27、了挖坑效果,出土率达90%以上,并配备了定心钻头。钻头采用镒钢合成坚硬,对硬土质、黏土、冻土等都能有效实施作业,并能达到最佳工作效果。该机体积小、质量轻、便于携带、操作方便、维护简单、耗油省、噪声低、易起动、成孔效率高、运行费用低、价格便宜,深受广大用户欢迎。按汽油与二冲程机油的比例25:1(新机比例为20:1),配好燃油并加足燃油箱,燃油要现配现用。起动发动机试运转,观察发动机、减速器、操作部分和工作部分运转正常,方可投入使用。根据树种的大小不同,选配适用的钻头并安装牢固。作业前,应将植树坑用标记明显表示出来,以方便作业。该机可单人操作,也可双人操作(土质较硬时)。操作者应头戴安全帽、眼戴防

28、护镜、身穿工作服、双手提起握紧操作手柄,将工作钻头对准待钻坑位,用力往下钻,即可将土壤排出坑外,直至钻到所要求的坑径和坑深为止。钻完一个坑后,再提机钻临近的另一个植树坑。(3)小型植树挖坑机的维护保养作业前,检查燃油箱燃油,不足应添加;检查发动机、离合器、减速器和工作部件运转是否正常,发现故障及时排除。作业中,发动机因钻硬质土坑负荷大而发热或熄火,钻头因长时工作磨钝效率降低,要停机进行检修或更换新件。每班作业后,应清除机器的尘土或缠草,向润滑注油点加注润滑油(脂),并用机油将钻杆、钻头、保护罩擦拭干净,以防锈蚀。长期不用,将机器全面保养后存入通风处。2.挖坑机(1)挖坑机的用途该机主要用于地形

29、平缓的平原、丘陵地区或拖拉机可以通行的地区,进行园林植树绿化、果树栽培或追肥及城乡埋立桩柱、电线杆等挖坑的土方作业。(2)挖坑机的结构挖坑机因型号不同其结构略有不同,现举华南热带作物机械研究所生产的W45D型悬挂式挖坑机为例,介绍其结构如下:该机主要由机架、传动轴、减速箱、钻头等组成。(3)挖坑机的选用必须根据植树作业的要求、土壤性质、动力机的功率来选用适用的挖坑机。(4)挖坑机的维护保养作业前,检查拖拉机与挖坑机的连接情况,如有螺栓连接松动应紧固;检查减速器运转情况,如有异响应排除;检查钻头螺旋片的质量情况,如有缺损应修复或更换。作业中,若钻头转速突然下降,拖拉机冒黑烟,可能是钻头遇到树根或

30、岩石,应立即提升钻头,排除故障后方可再挖。作业结束后,应清除挖坑机的泥土,对各润滑点注入润滑油(脂),钻头螺旋片上可适当涂上机油防锈。季后长期不用时,应对机器全面保养一次后,放置在室内干燥处保存,以备后用。4、结:通过本节课程的学习,学生需要掌握1.挖坑机的应用与保养作业:1.挖坑机的日常养护教学反思项目2园林建植机械任务2.1园林种植机械一苗木播种机授课内容园林种植机械苗木播种机课时2课时学情分析初步了解园林机械的概念。教学目标知识目标:了解园林建植机械一一苗木播种机的概念、工作任务等基本知识。技能目标:能够描述苗木播种机的应用。素质目标:培养学生爱护机具的工匠精神。教学重难点重点:苗木播种

31、机的工作内容难点:苗木播种机的工作内容教学方法讲授、讨论适用学生园林绿化、园林技术教学过程新课:园林建植机械一一苗木播种机1 .苗木播种机的用途与选择(1)用途播种是苗木栽培的重要环节之一。良好的播种质量是保证出苗齐、壮的基础。播种机在田间播种作业时,一次可完成开沟、排种、覆土三道工序,不仅可减轻劳动强度,提高工作效率,而且还能为苗木机械化管理创造良好的生长条件。(2)选择苗木播种可选择农作物播种机,如条播机、点播机和精密播种机。园林苗木种植大户可根据苗木品种、种子丸粒大小、因地制宜来选择适用的播种机。播种机适宜播种的园林树木种子有樟、棕、桑、柏、梨、橘、梧桐、石榴、葡萄、山楂、桅子、月季、紫

32、薇、女贞子等;不适宜播种机播种的树种有松、槐、柚、柿、杏、桃、棣等。2 .播种机的结构与工作过程结构一般由种子箱(肥料箱)、排种器(排肥器)、输种管(输肥管)、开沟器、覆土器、机架、划行器、深度调节机构、松土铲等组成。(2)工作过程播种机在拖拉机牵引下,工作时松土铲疏松土壤,开沟器在地面开出种沟,由行走轮通过传动装置带动排种器旋转,盛放在种子箱内的种子被排种器连续均匀地排出,通过输种管落入种沟内,由覆土器覆盖土。有的播种机还同时进行施肥作业。4.园艺对机械播种的要求播种前应根据苗木的品种、地温、埔情因地制宜确定播种期。一般树种主要采用春播,也有些树种可秋、冬播,如柏类树种。播种量的确定因树种不

33、同而不同。如播种生长速度快、叶子较大的树种,如梧桐、泡桐树种可达12万株/亩;生长速度慢、叶较小的树种,如月季、紫薇可适当每亩多播一些。播种深度应根据树种、土质、墙情来确定,还要视树种的大小和幼苗拱土能力来定。大粒树种一般播种深度在35cm,小粒树种可播浅一些。覆土是夹沙土有利幼苗萌发和出土。播种带施肥时,施肥量不能超过规定数量,并做到施肥均匀,肥料和种子保持适当距离,以防化肥腐蚀树种。播种机在苗圃基地播种时,作业地块应平整。播种前地块施基肥充足,以利树种萌发和幼苗正常生长。播种后地块应开挖排水沟。5 .播种机的正确使用播种前,应保养好播种机,使机器处于良好工作状态。按播种要求调整好播量、行距

34、播深、给种、肥箱,装好树种和肥料。树种必须是干净干燥、无杂质,并调整好划行器的长度,以保证邻接行距。播种前,应检查地块情况,在地头两端划出清晰的地头线,作为开沟器起落的标志。作业时,行程要直,特别是第一行,最好插上标杆。当土壤相对含水率N70%时,应停止作业。严禁开沟器和划行器入土状态时转弯或倒退。当播种机驶出地头线时,应将播种机升起,再平稳转弯。严禁在播种机提升状态下调整或排除故障,或添加种子和肥料。及时检查播种质量是否符合园艺要求,检查种、肥箱内种、肥是否达到容积的1/4o作业前,如遇到石块、树根等障碍物,应及时停机排除障碍,不得强行通过。作业过程中,尽量避免停机,以免在停机、起步地段播

35、量忽多忽少。如应故障被迫停机,在再播前,应将播种机后退一段距离播种,以免漏播。转移地块播种时,必须将播种机提升到运输状态,并用锁固定。停止作业后,播种机应着地。6 .播种机的维护保养播种前,检查播种机与拖拉机连接是否牢固,种肥箱、排种器是否有杂物,开沟器、覆土器、镇压轮是否完好,发现问题及时解决。作业中,机手应仔细观察播种机工作情况,是否符合园艺要求。机具应匀速前进,保持每小时播13hn?速度,播种深度35cm,施肥深度8IOCm。作业中如排种器不排种,输种管出现堵塞,开沟器、覆土器工作出现异常,应及时停机,排除故障后,再继续作业。作业后,要及时清除开沟器、镇压器、地轮的泥土和缠草;清理种箱内

36、剩余的种子,以免再播种因种子不同而造成排种器出现故障;检查机具的紧固件连接情况,如有松动应固牢;向各轴承注油嘴、链条加注润滑油(脂)。季后不用时,应对机器进行全面保养,并更换已损坏机件,保养合格放置在库房内保管。/J、结:通过本节课程的学习,学生需要掌握1.苗木播种机的应用与保养作业:1.苗木播种机的日常养护教学反思项目2园林W任务2.2园林种植木重植机械几械一一起苗机授课内容园林种植机械起田机课时2课时学情分析初步了解园林机械的概念。教学目标知识目标:了解园林建植机械一一起苗机的概念、工作任务等基本知识。技能目标:能够描述起苗机的应用。素质目标:培养学生爱护机具的工匠精神。教学重难点重点:起

37、苗机的工作内容难点:起苗机的工作内容教学方法讲授、讨论适用学生园林绿化、园林技术教学过程新课:园林建植机械起苗机L起苗机的用途与结构(1)用途起苗是苗木在苗圃中培育终结的作业,包括挖苗、拔苗、清除根部土壤、分级和捆包等作业。其中挖苗是比较繁重的作业,使用起苗机能很好地完成这道起苗工序。结构悬挂式起苗机由起苗铲、碎土轮、机架、悬挂架、限深轮等组成。挖苗铲为U形,由主铲刃和两个侧铲刃组成。铲刃可拆卸便于刃磨和更换。挖苗时,3个铲刃沿水平方向和垂直方向同时切开土壤,为使苗木根部土壤松碎便于拔苗,在挖苗铲后部装有碎土板或碎土轮;侧置式挖苗铲的内侧装有较长的侧板,工作时可承受沟壁反力,以平衡因偏牵引引起

38、的侧向压力。悬挂式起苗机的结构1.下悬挂点2.悬挂架3.上悬挂点4.机架5.侧板调节板6.侧板7.碎土板8.犁底9 .犁刀10 起苗机的技术参数起苗机有垄作和床作两种。床作和小苗垄作起苗机的起苗铲为后置式,而大苗起苗机的起苗铲为后侧置式。常用起苗机多为悬挂式。11 起苗机的工作过程(1)悬挂式起苗机工作过程该机工作时,通过1个上悬挂点、2个下悬挂点挂接在拖挖机后右侧,当操纵悬挂液压手柄在“下降”位置时,挖苗犁刀切入土壤,随着拖拉机向前行进而切断苗根,随之碎土杆将苗根部土壤抖落。(2)振动式起苗机工作过程该机有4个支承轮,除水平起苗刀外,还有垂直切根器,当操纵手柄在“下降”位置时,起苗铲刀自动入

39、土,拖拉机边前进,边振动铲刀往复运动,振动筛随后把苗根上土壤完全振落。12 起苗机的维护保养作业前,检查起苗机与拖拉机挂接装置和其他工作机件是否紧固,如有松动应固牢。作业中,犁刀、碎土板、侧板等工作部件如有松动或损缺不能工作,应停机检修,排除故障后,再继续作业。作业后,应清除机器上的泥土和缠草,并向注油点加注润滑油或润滑脂。季后不用时,对机器全面保养后人库保存。d、结:通过本节课程的学习,学生需要掌握L起苗机的应用与保养作业:1.起苗机的日常养护教学反思项目2园林建植机械任务2.3园林种植机械大树植树机授课内容园林种植机械大树植树机课时2课时学情分析初步了解园林机械的概念。教学目标知识目标:了

40、解园林建植机械一一大树植树机的概念、工作任务等基本知识。技能目标:能够描述大树植树机的应用。素质目标:培养学生爱护机具的工匠精神。教学重难点重点:大树植树机的工作内容难点:大树植树机的工作内容教学方法讲授、讨论适用学生园林绿化、园林技术教学过程新课:园林建植机械大树植树机1.大苗植树机的用途与结构(1)用途该机能在平原、沙丘、黏土地、丘陵、草原等不同土壤,未经整地条件下,一次性完成开沟、注水、植苗、镇压、复土等各项作业。可栽植13年生大苗(如杨树苗),也可栽植灌木(如沙棘、柠条、沙柳、枸杞等),同时也可栽植梨、枣、柚、桔、桃、李、杏等果树大苗。使用植树机栽植大苗省工、省力,提高了苗木成活率和植

41、树生产效率。(2)结构该机型号不同,其结构略有不同,现以内蒙古通辽林业机械厂生产的4ZA-60B型沙丘植树机为例介绍。该机主要由机架、苗箱、开沟犁、开沟器、覆土器、镇压轮、限深轮和座位等组成。4ZA-60B型沙丘植树机1.前机架2.苗箱3.后机架4.座位5.覆土器6.镇压轮7.后开沟器8.前开沟犁9.限深轮3.大苗植树机的正确使用(1)工作特点以YTZ-45型大苗植树机为例说明如下:该机适应性强,由两个液压油缸控制耕深,仿形效果好。由拖拉机驾驶员一人控制机器起落、调节耕深、方便快捷、省人力。根据苗木高低,土壤情况,可随时调节植苗开沟器的深度,保证栽植质量。前开沟犁可更换为45型植树机开沟犁;拆

42、掉后面植苗开沟器可变为60型开沟犁,互换性、适应性强。在熟地工况下,拆掉前开沟犁调节植苗开沟器的深浅,可栽植矮小苗木。后面更换上苗箱车,可植37m高的大苗。在前边放上水箱,可边植树边浇水,提高了苗木的成活率。(2)操作方法拖拉机和大苗植树机工作运转处于良好、正常状态。植苗前,先规划定点,即在准备植苗的地块两端和中间用土堆标明行距。拖拉机牵引植树机按照标明土堆直线行车。装有大苗的苗箱旁,乘坐两名工作人员,一名递送苗,另一名投苗。投苗株距由投苗员控制。该机工作时,由于植树机下部前后安设有开沟犁、开沟器、覆土器和镇压轮。因此,植苗时可一次完成开沟、投苗、覆土、镇压四道工序。在植树机前边设有水箱的,可

43、边植树边浇水,大大提高了苗木的成活率。4.大苗植树机的维护保养作业前,检查拖拉机与植树机的连接部位,如有松动应紧固;检查开沟犁、开沟器、覆土器、镇压轮、限深轮等机件是否完整,如有损缺应检修或更换。作业中,如开沟犁、开沟器遇坚硬石块而损坏,液压油管破裂而漏油,由此引发机器故障,应及时停机检修。作业结束,清除机器上尘土和缠草,向润滑点加注润滑油,并检修各工作部件。季后长期不用,应将机器全面保养,对机架、苗箱脱漆部位涂刷同颜色漆后,存放在室内干燥处保存。d、结:通过本节课程的学习,学生需要掌握1 .大树植树机的应用与保养作业:1.大树植树机的日常养护教学反思项目2园林建植机械任务2.4园林种植机械大

44、树移植机授课内容园林种植机械一一大树移植机课时2课时学情分析初步了解园林机械的概念,以及相关建植机械的内容。教学目标知识目标:了解园林建植机械一一大树移植机的概念、工作任务等基本知识。技能目标:能够描述大树移植机的应用。素质目标:培养学生爱护机具的工匠精神。教学重难点重点:大树移植机的工作内容难点:大树移植机的工作内容教学方法讲授、讨论适用学生园林绿化、园林技术教学过程新课:园林建植机械大树移植机1.树木移植机的用途与分类(1)用途在城市园林绿化工程中,往往要求移植比较大的景观树木,特别是城市重要位置的绿化、乔灌木的栽植造景,要求效率高、见效快,使用树木移植机可以一次性完成全部或大部分树木带土

45、移植的作业,成活率高。分类树木移植机按底盘结构可分为车载式、拖拉机悬挂式和自装式等。1.汽车2.农运车3.轮式拖拉机4.树木移植机的正确使用车载式树木移植机作业时,在挖掘树木的地点先观察附近的地形、树木及公共设施状况,再选择好进入工作位置的方向。该机进入作业现场,起动液压系统后,操纵倾斜液压缸控制阀手柄,使升降机构的门架直立,开启树铲机构底架的锁紧机构并打开活动框,然后调整车位,使被移植的树木围在框架中间,用开闭液压缸闭合活动框架并锁紧。放下支腿撑住地面后,操纵升降液压缸控制手柄,使树铲机构底架放置在地面上。操纵倾斜液压缸和调平液压缸使树铲组的垂直轴线和树木的中心线基本重合,使底架处于水平状态

46、操纵相应的树铲液压缸控制阀手柄,使树铲刀按1、3、4、2的顺序依次切土。若铲刀切土困难,可提升3050mm,打开润水装置的阀门,使水润滑铲臂并软化土壤,润水后再继续切土。当所有树铲刀都切入土中处于最低位置时,操纵升降液压缸控制阀手柄,由升降机构把树铲机构连同包容在其中的带土球的树木向上提升。树铲刀离开地面后,操纵倾斜液压缸,使树木和树铲机构一起平卧于汽车架上,然后收起支腿,把带土球树木运输到栽植坑附近。机器停在栽植坑旁后放下支腿,操纵倾斜液压缸和升降液压缸,使树木处于直立状态后,将树铲机构降到坑内,然后立刻操纵树铲液压缸,将树铲机构离开土球提升,使土球置于坑内,并沿土球边缘浇一圈水。开启锁紧装置,打开活动框架,机器离开栽植的树
