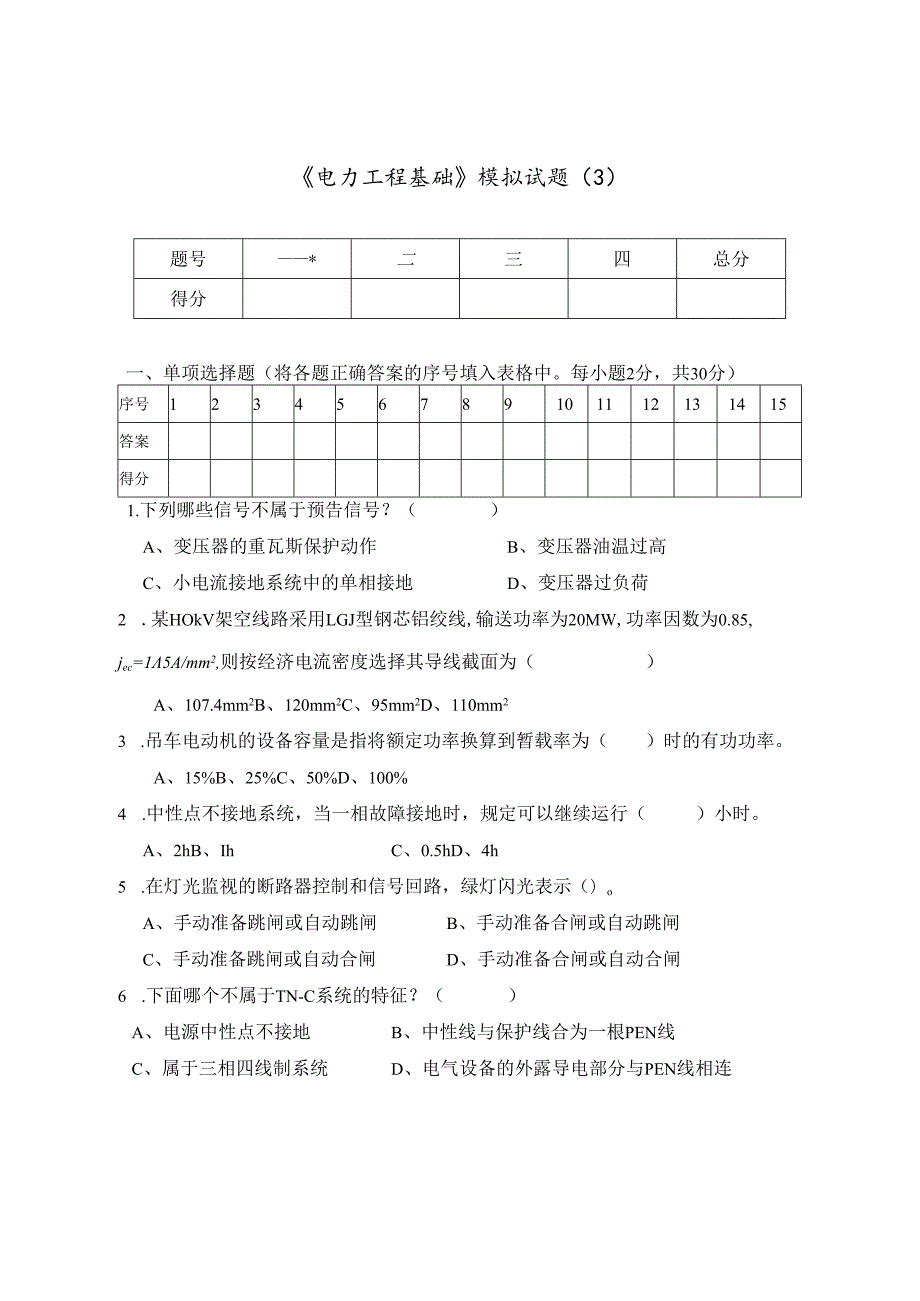

1、电力工程基础模拟试题（3）题号*二三四总分得分一、单项选择题（将各题正确答案的序号填入表格中。每小题2分，共30分）序号123456789101112131415答案得分1.下列哪些信号不属于预告信号？（）A、变压器的重瓦斯保护动作B、变压器油温过高C、小电流接地系统中的单相接地D、变压器过负荷2 .某HOkV架空线路采用LGJ型钢芯铝绞线,输送功率为20MW,功率因数为0.85,jec=15A/mm2,则按经济电流密度选择其导线截面为（）A、107.4mm2B、120mm2C、95mm2D、110mm23 .吊车电动机的设备容量是指将额定功率换算到暂载率为（）时的有功功率。A、15%B、25

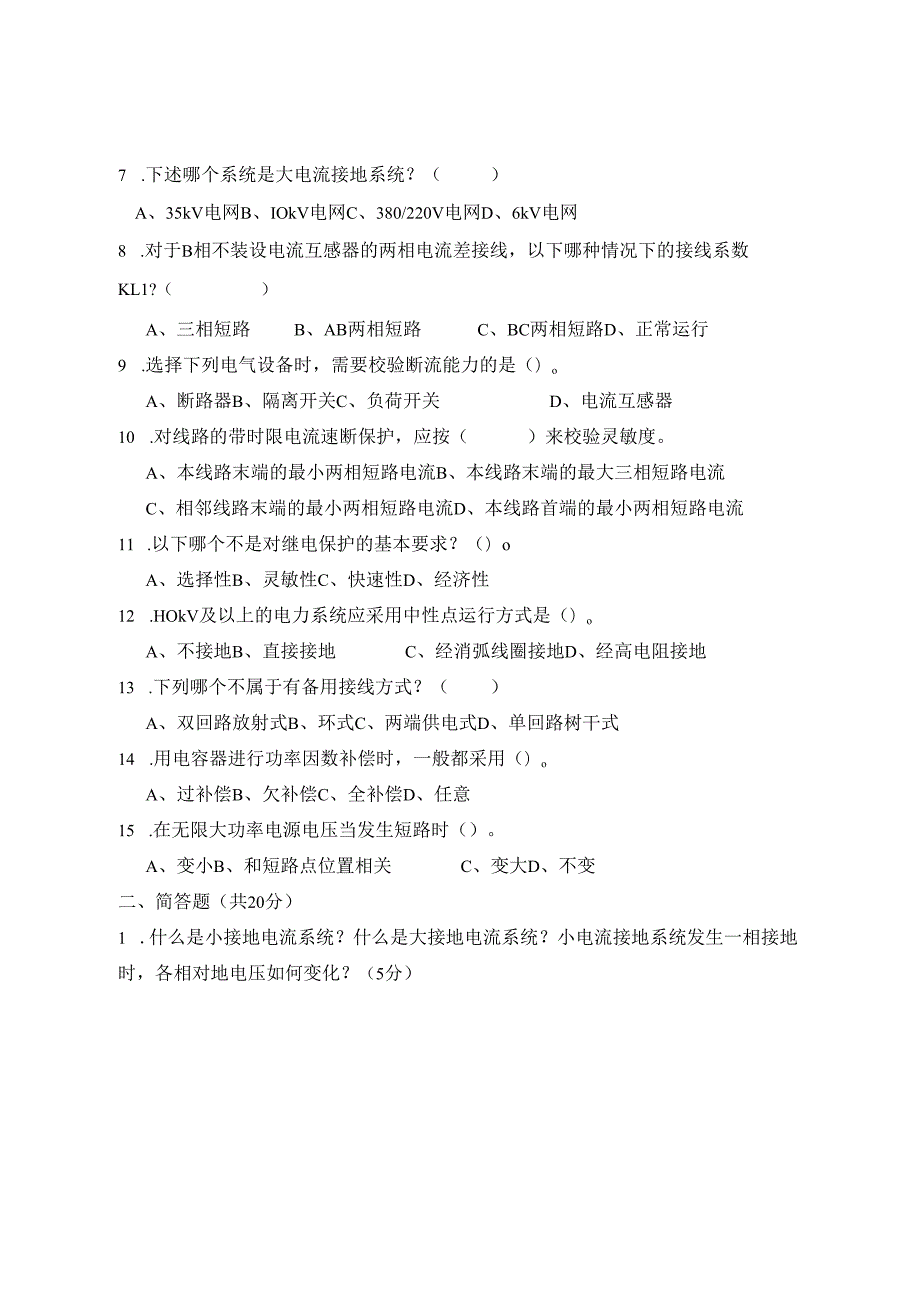

2、C、50%D、100%4 .中性点不接地系统，当一相故障接地时，规定可以继续运行（）小时。A、2hB、IhC、0.5hD、4h5 .在灯光监视的断路器控制和信号回路，绿灯闪光表示（）oA、手动准备跳闸或自动跳闸B、手动准备合闸或自动跳闸C、手动准备跳闸或自动合闸D、手动准备合闸或自动合闸6 .下面哪个不属于TN-C系统的特征？（）A、电源中性点不接地B、中性线与保护线合为一根PEN线C、属于三相四线制系统D、电气设备的外露导电部分与PEN线相连7 .下述哪个系统是大电流接地系统？（）A、35kV电网B、IOkV电网C、380/220V电网D、6kV电网8 .对于B相不装设电流互感器的两相电流
3、差接线，以下哪种情况下的接线系数KL1?（）A、三相短路B、AB两相短路C、BC两相短路D、正常运行9 .选择下列电气设备时，需要校验断流能力的是（）oA、断路器B、隔离开关C、负荷开关D、电流互感器10 .对线路的带时限电流速断保护，应按（）来校验灵敏度。A、本线路末端的最小两相短路电流B、本线路末端的最大三相短路电流C、相邻线路末端的最小两相短路电流D、本线路首端的最小两相短路电流11 .以下哪个不是对继电保护的基本要求？（）oA、选择性B、灵敏性C、快速性D、经济性12 .HOkV及以上的电力系统应采用中性点运行方式是（）oA、不接地B、直接接地C、经消弧线圈接地D、经高电阻接地13 .

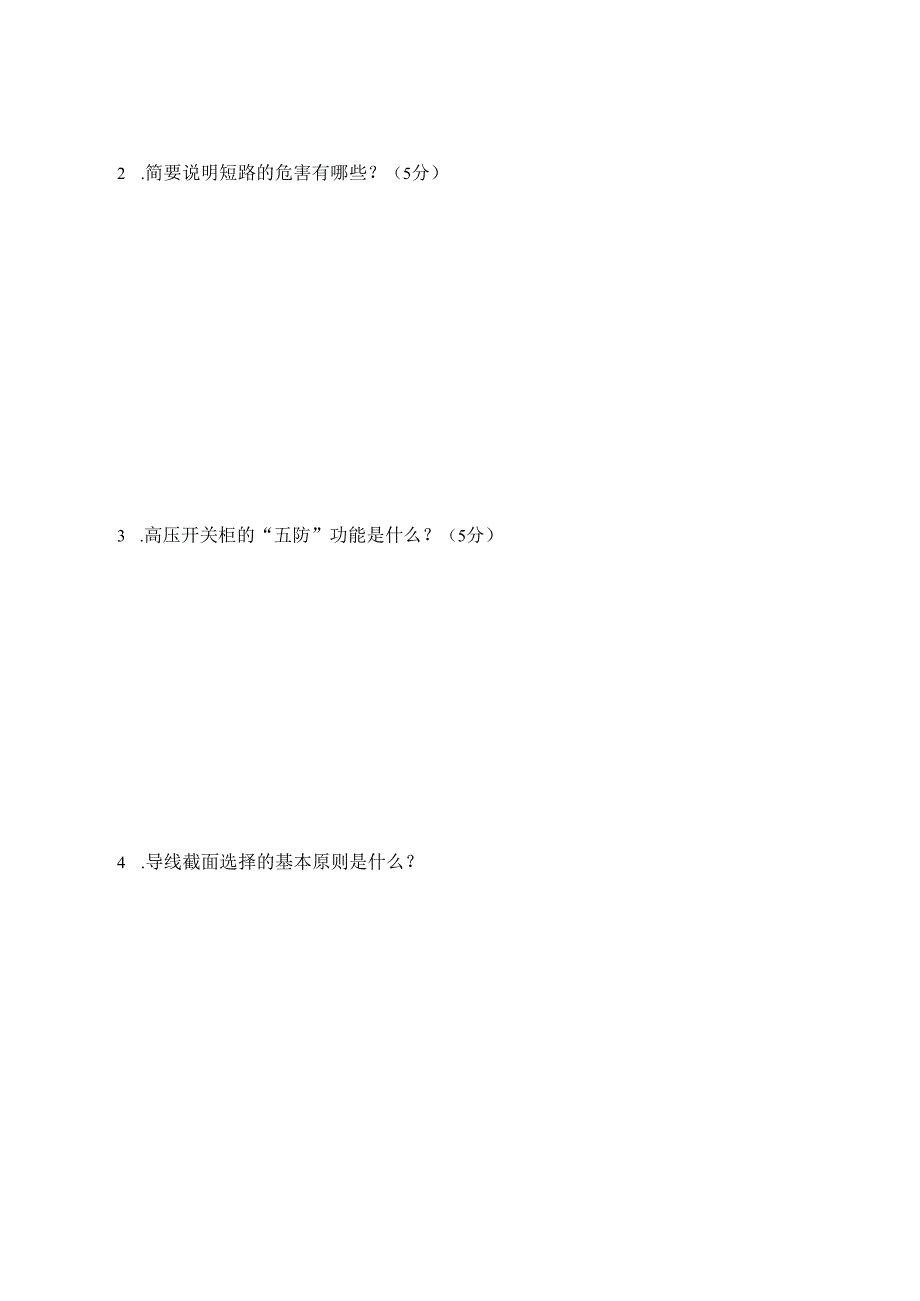

4、下列哪个不属于有备用接线方式？（）A、双回路放射式B、环式C、两端供电式D、单回路树干式14 .用电容器进行功率因数补偿时，一般都采用（）oA、过补偿B、欠补偿C、全补偿D、任意15 .在无限大功率电源电压当发生短路时（）。A、变小B、和短路点位置相关C、变大D、不变二、简答题（共20分）1 .什么是小接地电流系统？什么是大接地电流系统？小电流接地系统发生一相接地时，各相对地电压如何变化？（5分）2 .简要说明短路的危害有哪些？（5分）3 .高压开关柜的“五防”功能是什么？（5分）4 .导线截面选择的基本原则是什么？三、计算题（共50分）1.有一条IOkV的高压线路，供电给一台S11-8001
5、0的型电力变压器，高压线路长10km,采用LJ-70铝绞线（q=0.46Qkm,x1=0.358km）,线间几何均距为1m。己知变压器低压侧的有功计算负荷为520kW,无功计算负荷350kvar,试分别计算此高压线路和电力变压器的功率损耗。（说明：变压器功率损耗按精确公式计算，已知AE=O.98kW,APk=7.5kW,0%=l,U%=4.5）（14分）2 .某供电系统如下图所示，已知电力系统出口断路器的断流容量为500MVA,试计算总降压变电所IOkV母线上匕点和变压器低压母线上心短路时的三相短路电流Ik,冲击电流加、冲击电流有效值&及三相短流容量又。（18分）3150kVAtk%=5351
6、0.5kV尸73 .在下图所示35kV网络中，线路WLl首端装有三段式电流保护，已知该线路的最大负荷电流为90A,保护2的定时限过电流保护动作时间为1.5s,K)=I.3,K*=1.1,K胃=1.2,Kre=O.85,Kst=1.5,在最大及最小运行方式下各点短路电流见下表。试对保护1的三段式电流保护进行整定计算。(18分)短路点kik2k3最大运行方式下三相短路电流(kA)3.520.780.46最小运行方式下两相短路电流(kA)2.420.640.39电力工程基础模拟试题（3）答案一、单项选择题（将各题正确答案的序号填入表格中。每小题2分，共30分）序号123456789101112131
7、415答案ACBABACCAADBDBD二、简答题（共20分）1 .答：中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统；性点直接接地（或经低电阻接地）的系统称为大电流接地系统。在小电流接地系统中发生单相接地时，故障相对地电压为零，非故障相对地电压升高后倍。2 .答：短路电流所产生的热效应使设备发热急剧增加，短路持续时间较长时，可使设备因过热而损坏甚至烧毁；短路电流的力效应可引起设备机械变形、扭曲甚至损坏；短路时因系统电压大幅度下降，将会严重影响用户的正常工作，造成产品报废甚至设备损坏；短路情况严重时可导致并列运行的发电厂失去同步，破坏系统的稳定性；不对称短路电流所产生的不平衡磁场会
8、对邻近的平行线路产生电磁干扰，影响其正常工作。3 .答：防止误跳、误合断路器；防止带负荷分、合隔离开关；防止带电挂接地线；防止带地线合闸；防止误入带电间隔。4 .答：输配电线路导线截面的选择应满足以下基本原则：发热条件、电压损失条件、机械强度条件和经济条件。三、计算题（共50分）1. （14分）【标准答案】（1）变压器的功率损耗和电能损耗30（2）=5202+3502=626.8kVA变压器的负荷率为：=生丝=0.7835800则变压器的功率损耗为：A鸟=+伊NPk=0.98+0.783527.5=5.6kWNQT=杀(/0%+2Uk%)=黑(1+0.783524.5)=30.Ikvar(2)
9、线路的功率损耗和电能损耗变压器高压侧的计算负荷为:舄0(1)=A(X2)+A弓=520+5.6=525.6kWkW。30(1)-Q3(2)+AQT=350+30.1=380.Ikvarkvar530(1)=525.62+380.12=648.6kV.AkVAS30Q)_648.63Un310=37.45AA此线路的功率损耗为:=3103=337.4520.468103=15.48kWAQwl=3Xwl103=337.4520.3588103=12.05kvar2. (18分)【标准答案】取Sd=I(X)MVA,Udi=10.5kV,j2=0.4kV,则Sd100QIJdl310.5=5.5kA
10、Id2Sd1003tj230.4=144.3kA电力系统:线路WL1：*=U2=021 500X；=0.4x6x吗=0.1752 372变压器Tl、T2：XX=ix黑=2.222线路WL2：X：=0.082=0.145510.52变压器T3：61001kl点短路：X：=X；+X；+X；X；=0.2+0.175+2.222/2=1.486Ikl=-=3.7kAhX11.486ish=2.551kl=2.553.7=9.44kAIsh=i.51Ikl=1.51X3.7=5.59kA=三=673mvak2点短路：XL=X+X；+X：=1.486+0.145+5=6.6319144.3Ik2=21.76kA6.631ish=1.84Z2=1.8421.76=40kAIsh=1.0942=1.0921.76=23.72kAqSk2=斗=15.08MVAk2X；26.6313. （18分）【标准答案】（1）第I段：取K*=1.3,则=KrjLaX=1.30.78kA=1.014kA/242K=L=_=2.392（2）第11段:C1ii4心2=3*=L3x0.46kA=0.598kA取Kr=L1,则Ci=K：/，2=llx598kA=0.658kA=%；+A%=0.5s八2)K/)2min.1三=0971.5190.639xl03=205L2190.6
