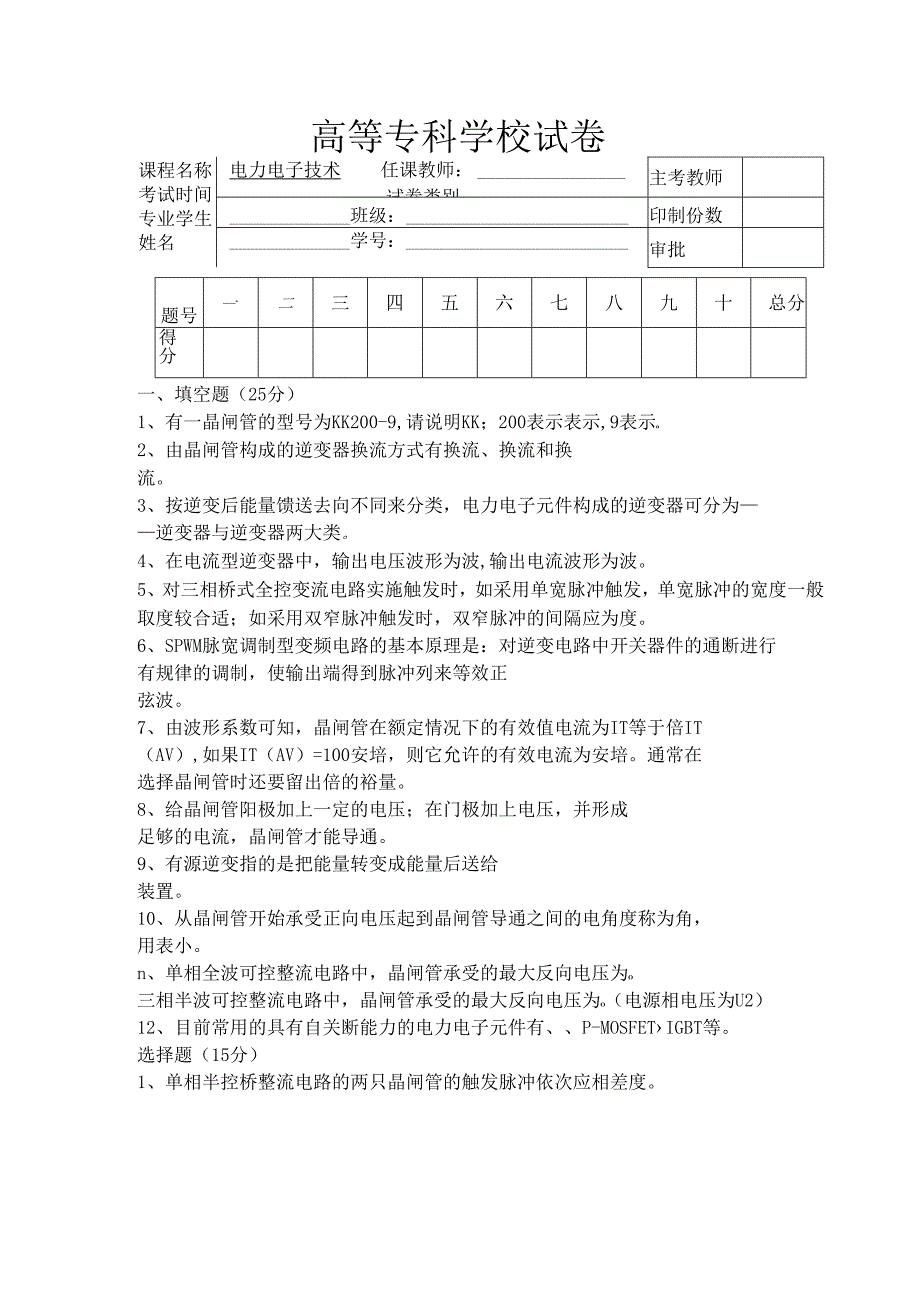

1、高等专科学校试卷课程名称考试时间专业学生姓名电力电子技术任课教师：试卷类别：主考教师班级：印制份数学号：审批题号*二三四五六七八九十总分得分一、填空题（25分）1、有一晶闸管的型号为KK200-9,请说明KK；200表示表示,9表示o2、由晶闸管构成的逆变器换流方式有换流、换流和换流。3、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为逆变器与逆变器两大类。4、在电流型逆变器中，输出电压波形为波,输出电流波形为波。5、对三相桥式全控变流电路实施触发时，如采用单宽脉冲触发，单宽脉冲的宽度一般取度较合适；如采用双窄脉冲触发时，双窄脉冲的间隔应为度。6、SPWM脉宽调制型变频电路的基本
2、原理是：对逆变电路中开关器件的通断进行有规律的调制，使输出端得到脉冲列来等效正弦波。7、由波形系数可知，晶闸管在额定情况下的有效值电流为IT等于倍IT（AV）,如果IT（AV）=100安培，则它允许的有效电流为安培。通常在选择晶闸管时还要留出倍的裕量。8、给晶闸管阳极加上一定的电压；在门极加上电压，并形成足够的电流，晶闸管才能导通。9、有源逆变指的是把能量转变成能量后送给装置。10、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为角，用表小。n、单相全波可控整流电路中，晶闸管承受的最大反向电压为O三相半波可控整流电路中，晶闸管承受的最大反向电压为O（电源相电压为U2）12、目前常用的具有

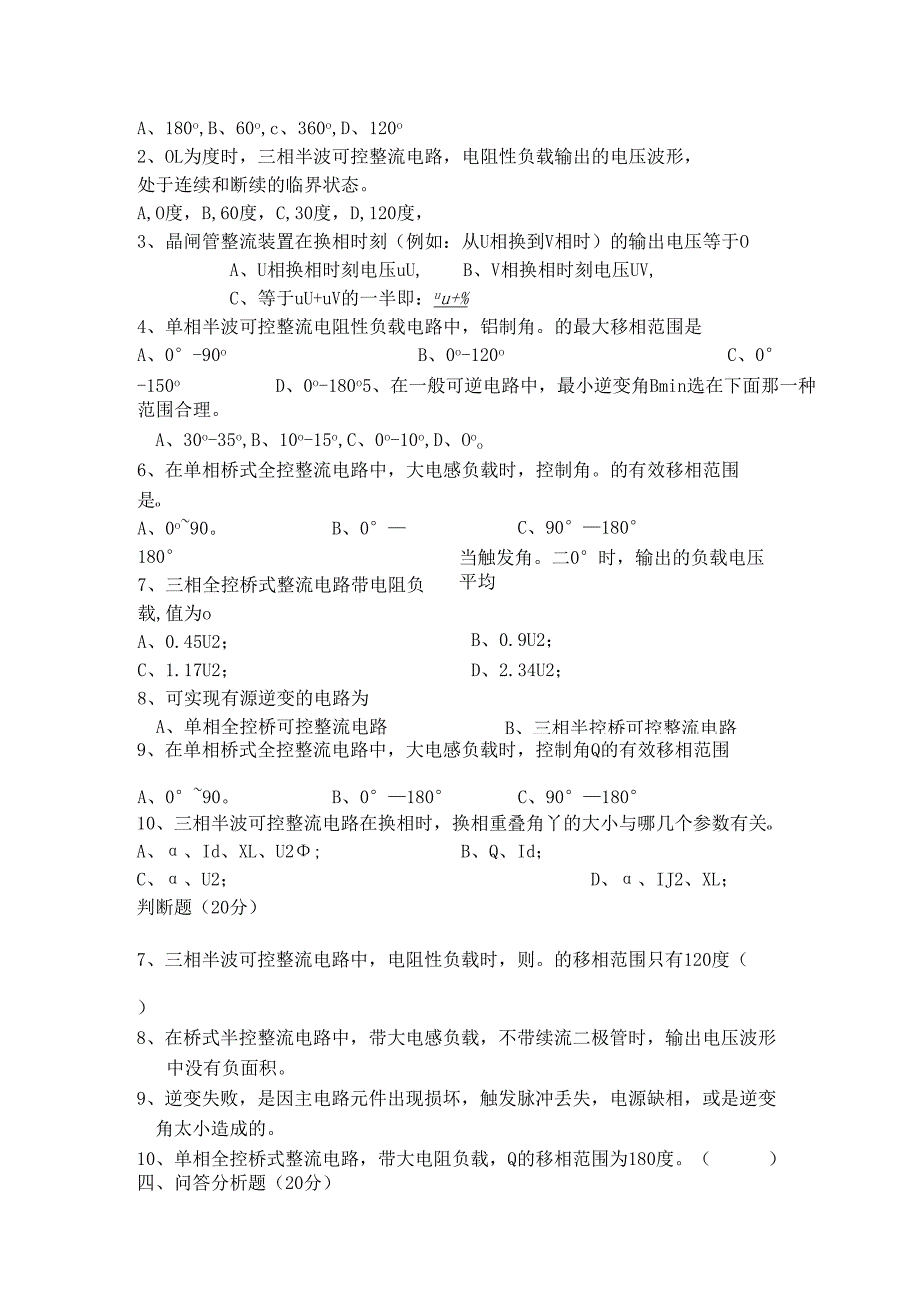

3、自关断能力的电力电子元件有、P-MOSFETIGBT等。选择题（15分）1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差度。A、180o,B、60o,c、360o,D、120o2、OL为度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。A,O度，B,60度，C,30度，D,120度，3、晶闸管整流装置在换相时刻（例如：从U相换到V相时）的输出电压等于OA、U相换相时刻电压uU,B、V相换相时刻电压UV,C、等于uU+uV的一半即：uu+%4、单相半波可控整流电阻性负载电路中，铝制角。的最大移相范围是A、0-90oB、0o-120oC、0-150oD、0o-1
4、80o5、在一般可逆电路中，最小逆变角Bmin选在下面那一种范围合理。A、30o-35o,B、10o-15o,C、0o-10o,D、Ooo6、在单相桥式全控整流电路中，大电感负载时，控制角。的有效移相范围是OA、0o90。B、01807、三相全控桥式整流电路带电阻负载,值为oA、0.45U2；C、1.17U2；8、可实现有源逆变的电路为A、单相全控桥可控整流电路C、单相全控桥接续流二极管电路C、90180当触发角。二0时，输出的负载电压平均B、0.9U2；D、2.34U2；B、三相半控桥可控整流电路D、单相半控桥整流电路9、在单相桥式全控整流电路中，大电感负载时，控制角Q的有效移相范围A、09
5、0。B、0180C、9018010、三相半波可控整流电路在换相时，换相重叠角丫的大小与哪几个参数有关OA、Id、XL、U2;B、Q、Id；C、U2；D、IJ2、XL；判断题（20分）1、逆变角太大会造成逆变失败。（）2、并联谐振逆变器必须是略呈电容性电路。（）3、给晶闸管加上正向阳极电压它就会导通。（）4、有源逆变指的是把直流电能转变成交流电能送给负载。（）5、在三相半波可控整流电路中，电路输出电压波形的脉动频率为300Hzo（）6、KP25表示的是额定电压200V,额定电流500A的普通型晶闸管。（）7、三相半波可控整流电路中，电阻性负载时，则。的移相范围只有120度（）8、在桥式半控整流电

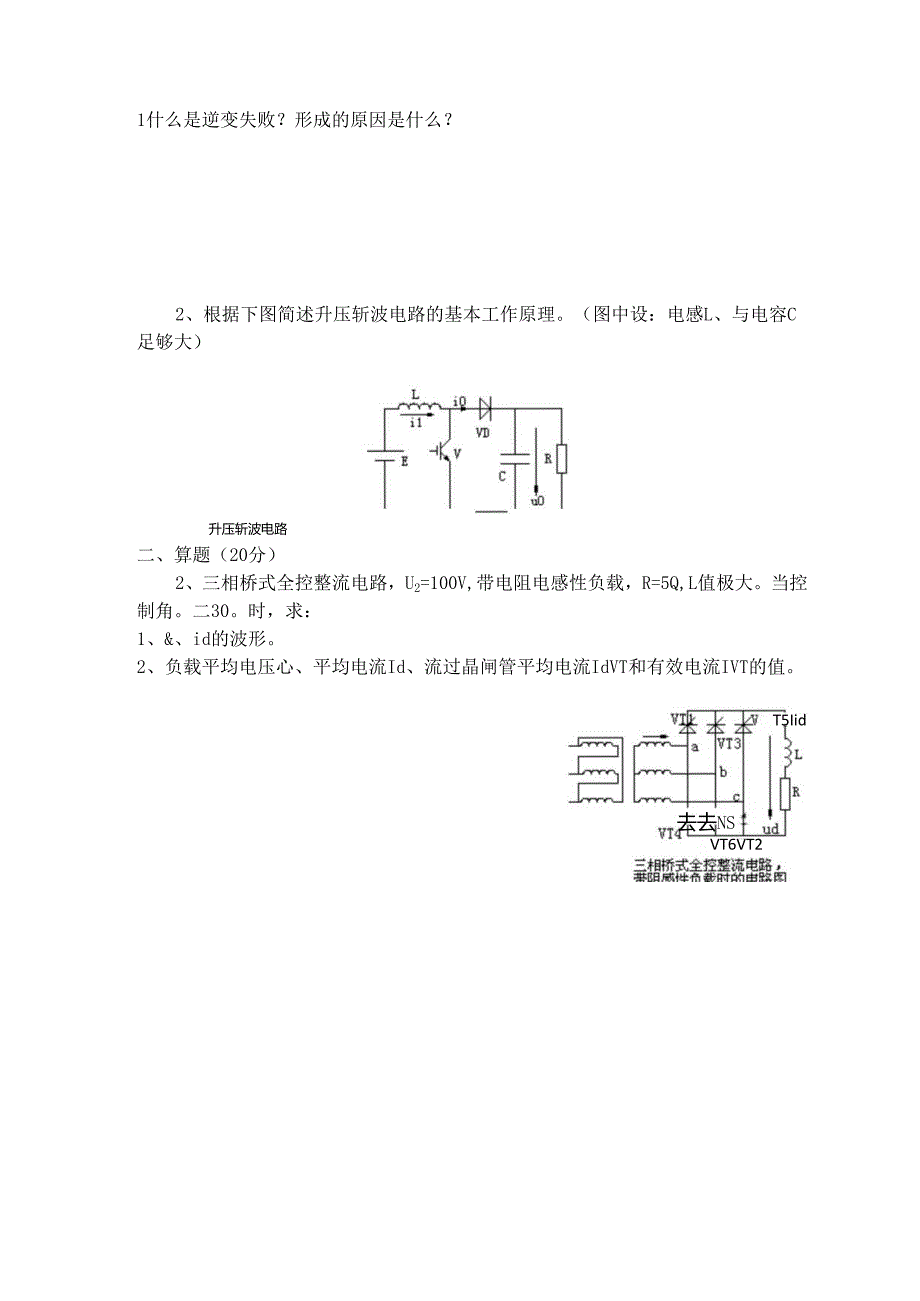

6、路中，带大电感负载，不带续流二极管时，输出电压波形中没有负面积。9、逆变失败，是因主电路元件出现损坏，触发脉冲丢失，电源缺相，或是逆变角太小造成的。10、单相全控桥式整流电路，带大电阻负载，Q的移相范围为180度。（）四、问答分析题（20分）1什么是逆变失败？形成的原因是什么？2、根据下图简述升压斩波电路的基本工作原理。（图中设：电感L、与电容C足够大）升压斩波电路二、算题（20分）2、三相桥式全控整流电路，U2=100V,带电阻电感性负载，R=5Q,L值极大。当控制角。二30。时，求：1、&、id的波形。2、负载平均电压心、平均电流Id、流过晶闸管平均电流IdVT和有效电流IVT的值。去去N
7、SVT6VT2T5IidTTTTTTTVK11U,UJll一c尹一-*一，Yx八xz,XzxXIIuuuuuhitM!/,I/XXX-YXIK/、/I/!,/,V!VTl!IuIuu,IiII、KgCVX、XSXKI1,zx/7V7(A(、XX/乂XXXXKX:XXXXldUUIIj一、填空题1、快速晶闸管、200A、900Vo2、负载、强迫（脉冲）。3、有源、无源。4、正弦波、方波5、大于60。小于120。的宽脉冲，脉冲前沿相差60。的双窄脉冲，6、一系列幅度相等，脉宽与正弦波幅值成正比的；7、1.57；157；1.52；8、Ua0;Ug09、直流，交流，电网的，10、控制角、O11、V2t
8、2VetZ2；12、GTO；GTR；二、选择题1、A2、C3、C4、D5、A6、A7、D8、A9、D10、B三、判断题1、2、V3、义4、X5、V6、V7、V8、V9、V10、V四、基本问答题1、逆变失败指的是：逆变过程中因某种原因使换流失败，该关断的器件末关断，该导通的器件末导通。从而使逆变桥进入整流状态，造成两电源顺向联接，形成短路。逆变失败后果是严重的，会在逆变桥与逆变电源之间产生强大的环流，损坏开关器件。产生逆变失败的原因：一是逆变角太小；二是出现触发脉冲丢失；三是主电路器件损坏；四是电源缺相等。2、当V处于通态时，电源E向电感L充电，设充电电流为h,L值很大，L基本恒定，同时电容C向
9、负载供电，C很大，使电容器电压Uo基本不变，设V处于通态的时间为小,在小时间内，电感L上积蓄的能量为ElItOn；当V处于断态时，E与L同时向电容充电，并向负载R提供能量。设V处于断态的时间为tff,在tff时间内L释放的能量为（Uo-E）Iitoff,在一周期内L积蓄的能量与释放的能量相等。可求得：Ud=-U1一n分析不难看出该斩波电路是升压斩波电路。五、计算题(1)、Ud=117V;Id=23o4A；IdVT=7。8A；Iv=1305A；(2)三相全控桥触发角为60度时的ud、id、IVTl的波形图IVIuwIII不小不米；X-#_/!/：X!米XXXX、!y!z!yIX.IXI;Ih2、
10、器件换流，电网换流，负载换流，强迫换流，3、GTO；GTR；MOSFET；IGBT4、阳极A、阴极K、门极G；5、触发角a；变压器漏抗Xb;平均电流Id；电源相电压IJ2。6、V2t2、y6U2；7、大于60。小于120。的宽脉冲，脉冲前沿相差60。的双窄脉冲,8、控制角、aO9、同相，不同相10、直流，交流，电网的，11、1.57；157；1.52；12、40V13、一系列幅度相等，脉宽与正弦波幅值成正比的；七、选择题2、C2、A3、A4、D5、D6、A7、D8、B9、C10、B八、判断题1、X2、X3、X4、V5、V6、V7、义8、V9、V10、九、基本问答题1、直流侧必需外接与直流电流I
11、d同方向的直流电源E,其数值要稍大于逆变器输出平均电压Ud,才能提供逆变能量。逆变器必需工作在B90)区域，使Ud0,才能把直流功率逆变为交流功率返送电网。2、当V处于通态时，电源E向电感L充电，设充电电流为L，L值很大，L基本恒定，同时电容C向负载供电，C很大，使电容器电压UO基本不变，设V处于通态的时间为小，在小时间内，电感L上积蓄的能量为ElItOn；当V处于断态时，E与L同时向电容充电，并向负载R提供能量。设V处于断态的时间为tff,在tff时间内L释放的能量为(U0-E)Iitoff,在一周期内L积蓄的能量与释放的能量相等。可求得：Ud=-U1一n分析不难看出该斩波电路是升压斩波电路。十、计算题1、It(av)=5.5A,Utm=230.5V,选用型号为KP10-5晶闸管2、423.8V没有被磁化。因为在曲折接法时，流过同一两段绕组的电流大小相等，方向相反，故变铁心内不会被直流磁化
