储能系统占地面积与消防设计综合指南.docx

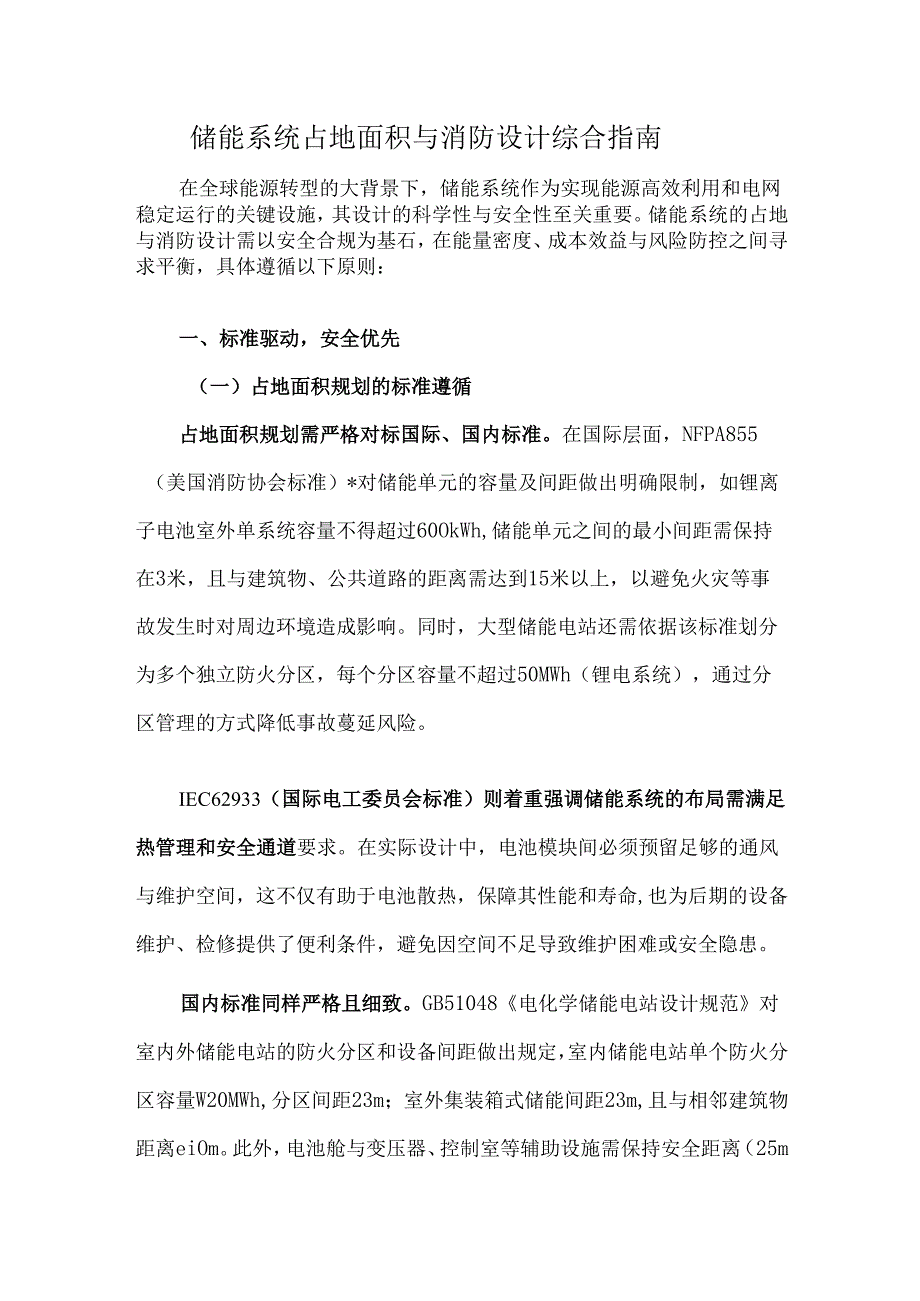

1、储能系统占地面积与消防设计综合指南在全球能源转型的大背景下，储能系统作为实现能源高效利用和电网稳定运行的关键设施，其设计的科学性与安全性至关重要。储能系统的占地与消防设计需以安全合规为基石，在能量密度、成本效益与风险防控之间寻求平衡，具体遵循以下原则：一、标准驱动，安全优先（一）占地面积规划的标准遵循占地面积规划需严格对标国际、国内标准。在国际层面，NFPA855（美国消防协会标准）*对储能单元的容量及间距做出明确限制，如锂离子电池室外单系统容量不得超过60OkWh,储能单元之间的最小间距需保持在3米，且与建筑物、公共道路的距离需达到15米以上，以避免火灾等事故发生时对周边环境造成影响。同时，

2、大型储能电站还需依据该标准划分为多个独立防火分区，每个分区容量不超过50MWh（锂电系统），通过分区管理的方式降低事故蔓延风险。IEC62933（国际电工委员会标准）则着重强调储能系统的布局需满足热管理和安全通道要求。在实际设计中，电池模块间必须预留足够的通风与维护空间，这不仅有助于电池散热，保障其性能和寿命,也为后期的设备维护、检修提供了便利条件，避免因空间不足导致维护困难或安全隐患。国内标准同样严格且细致。GB51048电化学储能电站设计规范对室内外储能电站的防火分区和设备间距做出规定，室内储能电站单个防火分区容量W20MWh,分区间距23m；室外集装箱式储能间距23m,且与相邻建筑物距离

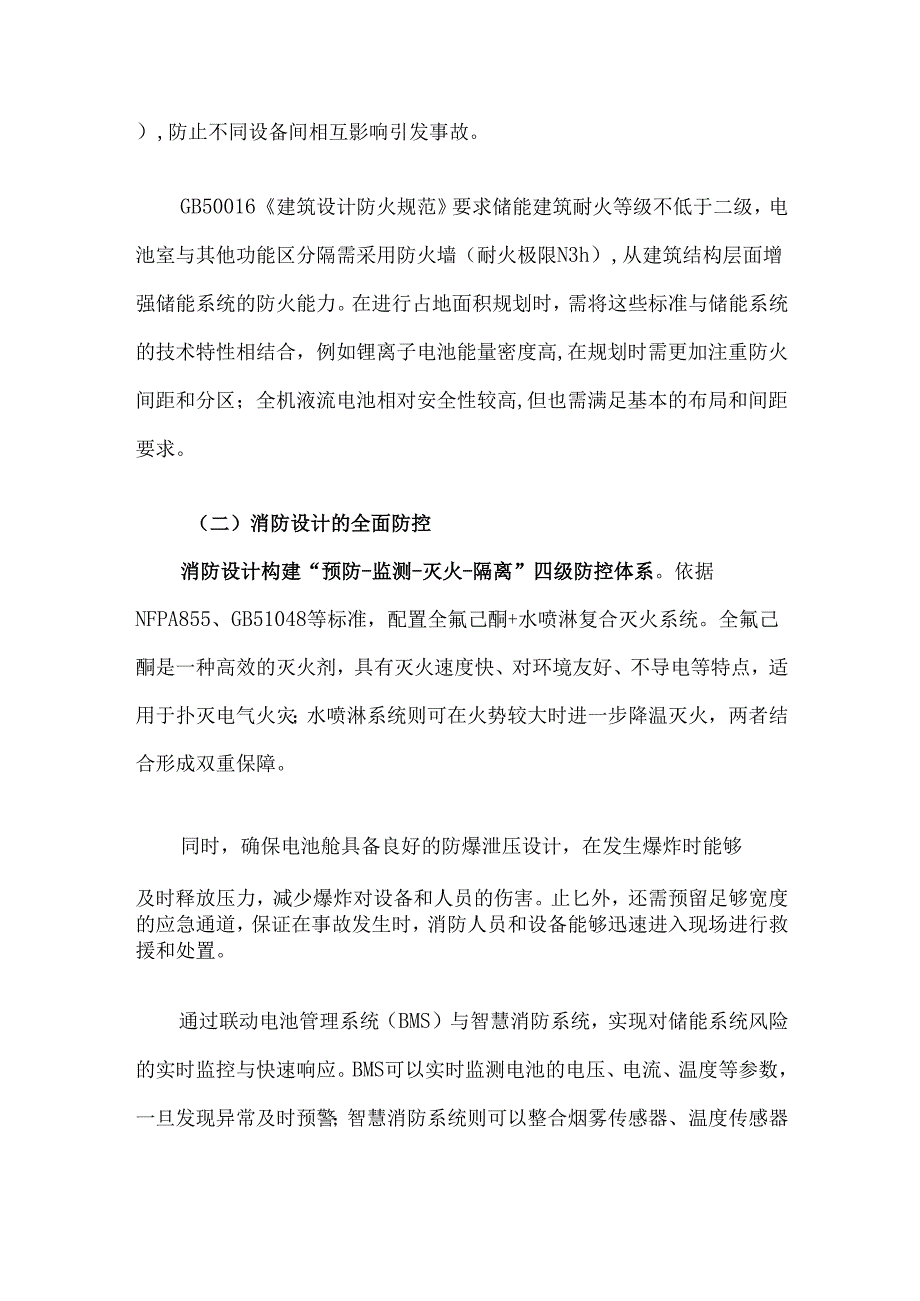

3、eiOm。此外，电池舱与变压器、控制室等辅助设施需保持安全距离（25m）,防止不同设备间相互影响引发事故。GB50016建筑设计防火规范要求储能建筑耐火等级不低于二级，电池室与其他功能区分隔需采用防火墙（耐火极限N3h）,从建筑结构层面增强储能系统的防火能力。在进行占地面积规划时，需将这些标准与储能系统的技术特性相结合，例如锂离子电池能量密度高,在规划时需更加注重防火间距和分区；全机液流电池相对安全性较高,但也需满足基本的布局和间距要求。（二）消防设计的全面防控消防设计构建“预防-监测-灭火-隔离”四级防控体系。依据NFPA855、GB51048等标准，配置全氟己酮+水喷淋复合灭火系统。全氟己

4、酮是一种高效的灭火剂，具有灭火速度快、对环境友好、不导电等特点，适用于扑灭电气火灾；水喷淋系统则可在火势较大时进一步降温灭火，两者结合形成双重保障。同时，确保电池舱具备良好的防爆泄压设计，在发生爆炸时能够及时释放压力，减少爆炸对设备和人员的伤害。止匕外，还需预留足够宽度的应急通道，保证在事故发生时，消防人员和设备能够迅速进入现场进行救援和处置。通过联动电池管理系统（BMS）与智慧消防系统，实现对储能系统风险的实时监控与快速响应。BMS可以实时监测电池的电压、电流、温度等参数，一旦发现异常及时预警；智慧消防系统则可以整合烟雾传感器、温度传感器等多种设备数据，通过数据分析和智能算法，提前预测火灾等

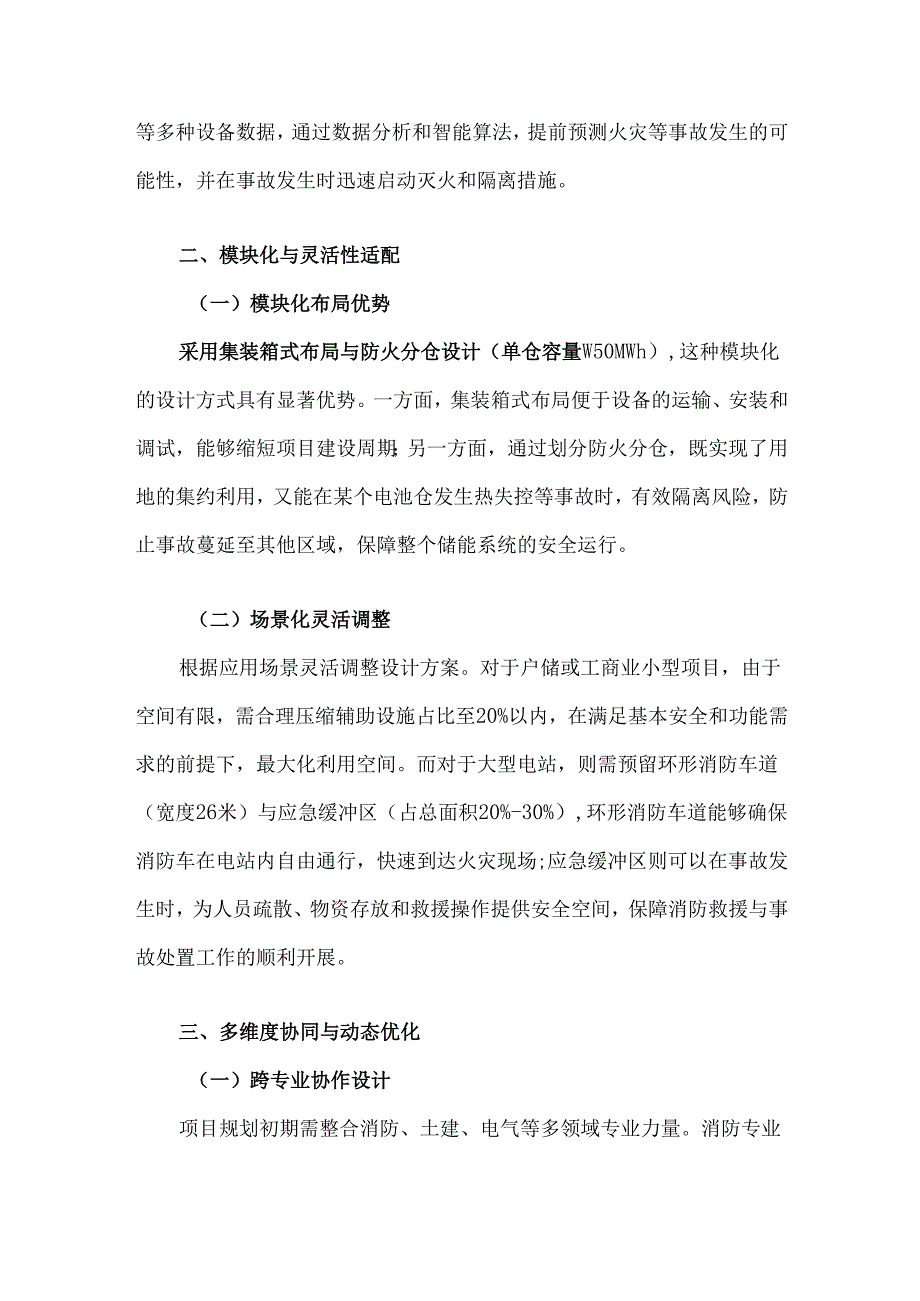

5、事故发生的可能性，并在事故发生时迅速启动灭火和隔离措施。二、模块化与灵活性适配（一）模块化布局优势采用集装箱式布局与防火分仓设计（单仓容量W50MWh）,这种模块化的设计方式具有显著优势。一方面，集装箱式布局便于设备的运输、安装和调试，能够缩短项目建设周期；另一方面，通过划分防火分仓，既实现了用地的集约利用，又能在某个电池仓发生热失控等事故时，有效隔离风险，防止事故蔓延至其他区域，保障整个储能系统的安全运行。（二）场景化灵活调整根据应用场景灵活调整设计方案。对于户储或工商业小型项目，由于空间有限，需合理压缩辅助设施占比至20%以内，在满足基本安全和功能需求的前提下，最大化利用空间。而对于大型电

6、站，则需预留环形消防车道（宽度26米）与应急缓冲区（占总面积20%-30%）,环形消防车道能够确保消防车在电站内自由通行，快速到达火灾现场;应急缓冲区则可以在事故发生时，为人员疏散、物资存放和救援操作提供安全空间，保障消防救援与事故处置工作的顺利开展。三、多维度协同与动态优化（一）跨专业协作设计项目规划初期需整合消防、土建、电气等多领域专业力量。消防专业人员从消防安全角度出发，对灭火系统、消防通道、防火间距等提出要求；土建专业人员根据储能设备的重量、尺寸等参数，设计合适的基础和建筑结构；电气专业人员则负责储能系统的电气连接、设备选型等工作。各专业人员紧密配合，结合地方政策（如与居民区距离210

7、0米）及自然环境（高寒地区需进行保温设计，防止电池在低温环境下性能下降；地震带地区需采取加固措施，提高储能系统的抗震能力）制定全面、科学的设计方案。（二）智慧化动态管理运用Al预测算法与分布式光纤测温系统（DTS）,实现早期热失控精准预警。AI预测算法可以对储能系统运行过程中产生的大量数据进行分析，预测电池性能变化趋势，提前发现潜在的热失控风险；DTS则通过在电池系统中铺设光纤，实时监测电池温度分布情况，一旦发现局部温度异常升高，立即发出警报，为及时采取措施降低事故蔓延风险提供有力支持。同时，依据IEC62933等标准的更新动态,及时优化设计方案，确保储能系统始终符合最新的安全和技术要求。四、

8、实证参考与经济性平衡（一）项目案例借鉴参考成熟项目案例，如青海共和光伏储能项目（100MW200MWh,占地1.2万/），该项目在设计过程中严格遵循国内相关标准，合理规划集装箱间距（4m）,确保了项目的安全性和合规性；美国加州MOSSLanding储能站（300三1200MWh,占地1.8万In）,则严格遵循NFPA855的分仓与间距规定，保障了储能站的稳定运行。通过对这些项目的分析和研究，可以了解不同规模、不同技术类型的储能系统在占地面积和设计布局上的特点，为新项目的规划提供参考，合理控制单瓦用地成本（锂离子电池系统约0.02-0.03m2kWh）o（二）安全与经济平衡针对大型项目，委托第三

9、方机构开展UL9540A热失控测试等安全评估。UL954OA测试能够验证电池舱的热失控传播风险，通过专业机构的评估，可以确保设计方案在满足安全要求的同时，避免过度设计导致成本增加。在项目实施过程中，需在合规的基础上，对设备选型、材料选择、施工工艺等方面进行优化，实现安全与经济的平衡，提高项目的投资回报率和市场竞争力。总结：储能系统设计需秉持“法规为纲、技术为脉、预防为先”的理念，通过模块化、智慧化手段实现安全与效率的双重提升。同时密切关注国际标准迭代与地方政策差异，从项目规划、设计、建设到运营的全生命周期进行严格把控，确保项目风险可控。在全球能源转型的浪潮中，科学合理的储能系统设计将为能源的可持续发展提供坚实保障，推动储能行业朝着更加安全、高效、环保的方向迈进。
