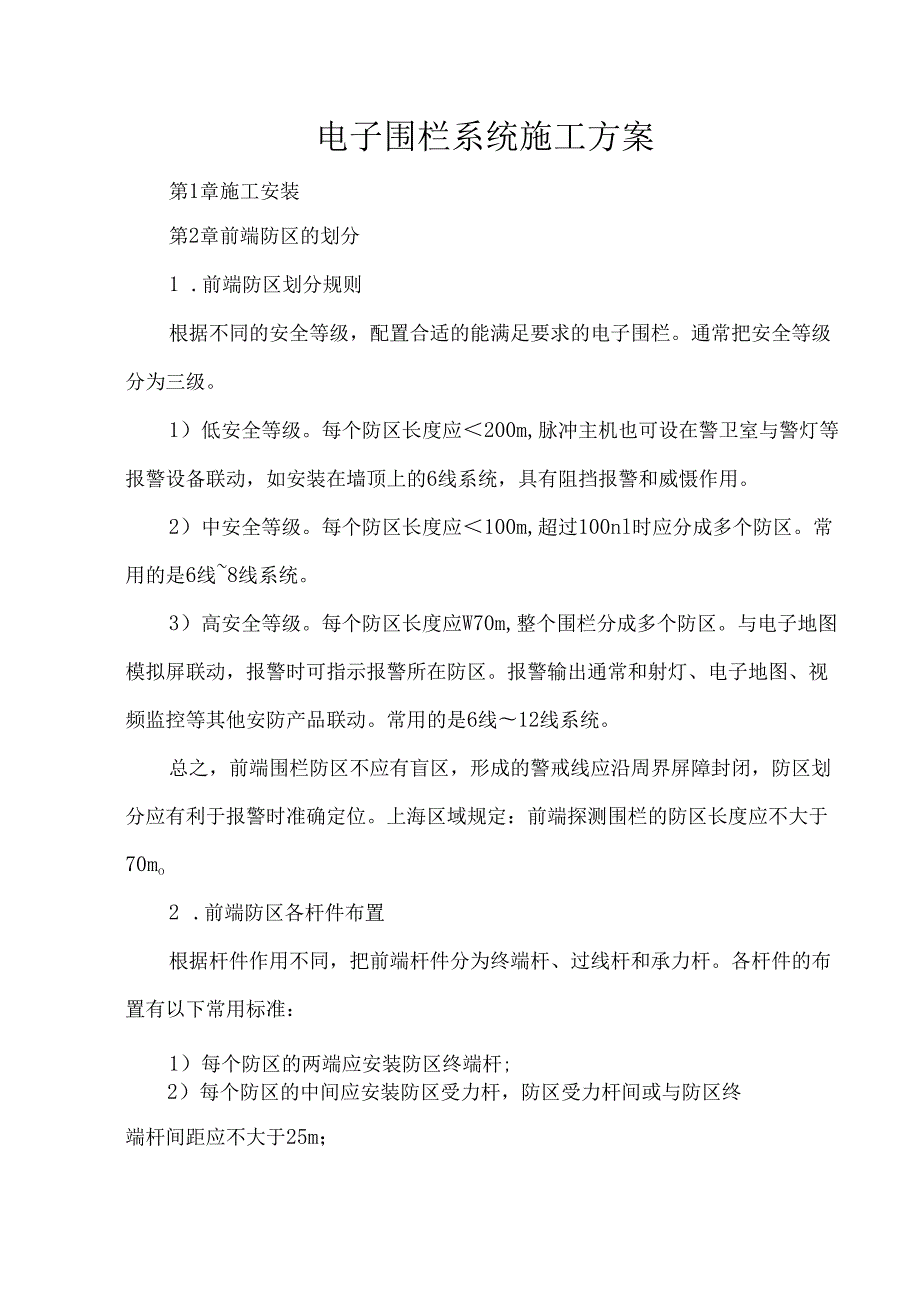

1、电子围栏系统施工方案第1章施工安装第2章前端防区的划分1 .前端防区划分规则根据不同的安全等级，配置合适的能满足要求的电子围栏。通常把安全等级分为三级。1）低安全等级。每个防区长度应200m,脉冲主机也可设在警卫室与警灯等报警设备联动，如安装在墙顶上的6线系统，具有阻挡报警和威慑作用。2）中安全等级。每个防区长度应100m,超过100nl时应分成多个防区。常用的是6线8线系统。3）高安全等级。每个防区长度应W70m,整个围栏分成多个防区。与电子地图模拟屏联动，报警时可指示报警所在防区。报警输出通常和射灯、电子地图、视频监控等其他安防产品联动。常用的是6线12线系统。总之，前端围栏防区不应有盲区

2、形成的警戒线应沿周界屏障封闭，防区划分应有利于报警时准确定位。上海区域规定：前端探测围栏的防区长度应不大于70mo2 .前端防区各杆件布置根据杆件作用不同，把前端杆件分为终端杆、过线杆和承力杆。各杆件的布置有以下常用标准：1）每个防区的两端应安装防区终端杆;2）每个防区的中间应安装防区受力杆，防区受力杆间或与防区终端杆间距应不大于25m；3）防区内有拐角的地方应安装受力杆;拐角的角度小于120。时,应使用终端杆；4）防区内应安装过线杆，过线杆间距应不大于5m。第3章前端安装方式的选择电子围栏按其在现场的安装位置，分为墙顶式，附属式和独立式三种基本安装形式。如特殊安装，可在现场勘察后制定安装方

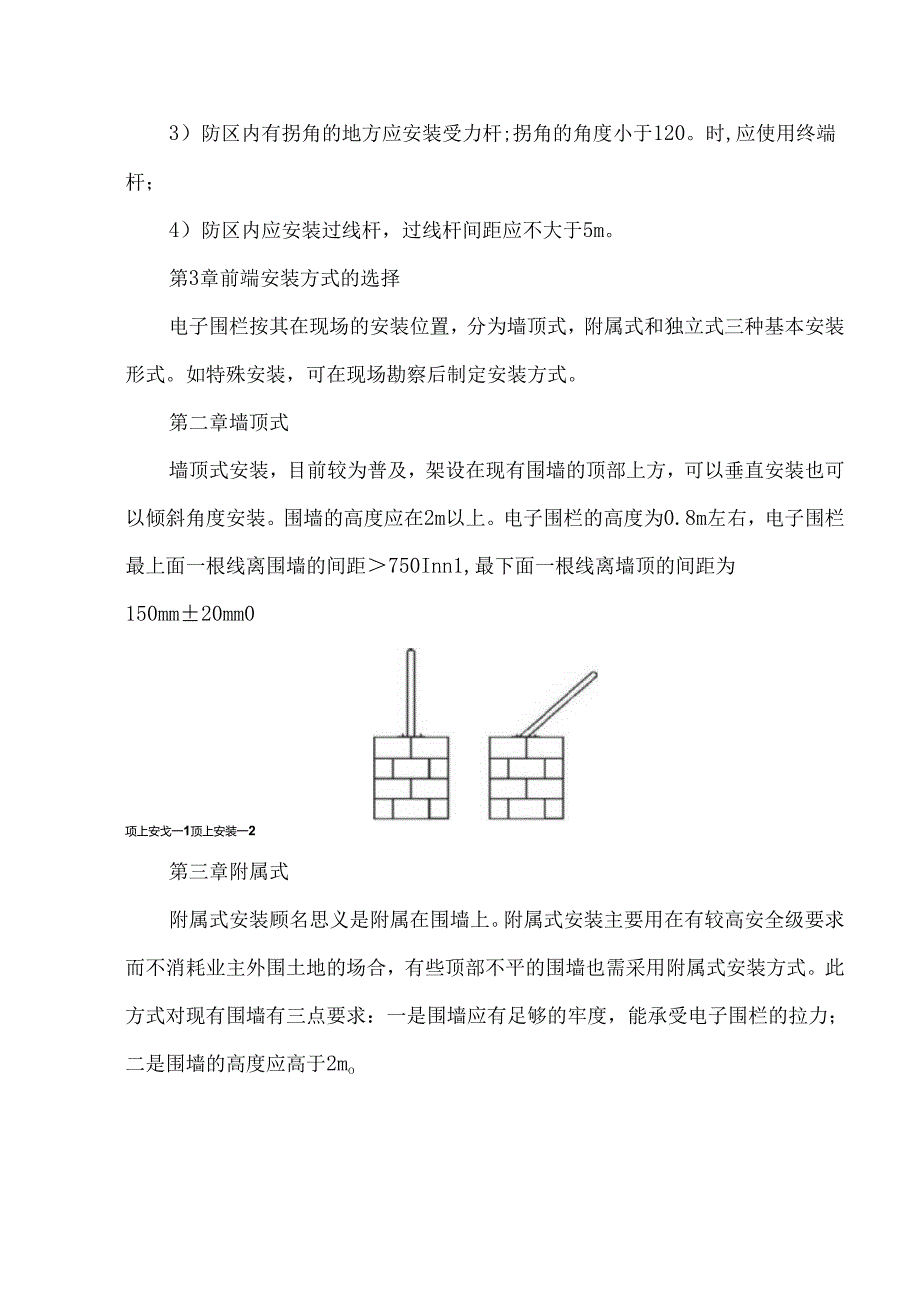

3、式。第二章墙顶式墙顶式安装，目前较为普及，架设在现有围墙的顶部上方，可以垂直安装也可以倾斜角度安装。围墙的高度应在2m以上。电子围栏的高度为0.8m左右，电子围栏最上面一根线离围墙的间距750Inn1,最下面一根线离墙顶的间距为150mm20mm0项上安戈一1顶上安装一2第三章附属式附属式安装顾名思义是附属在围墙上。附属式安装主要用在有较高安全级要求而不消耗业主外围土地的场合，有些顶部不平的围墙也需采用附属式安装方式。此方式对现有围墙有三点要求：一是围墙应有足够的牢度，能承受电子围栏的拉力；二是围墙的高度应高于2mo三是围墙的网孔必须50mm,以免人手伸入，触及附属在墙内侧的电子围栏。第四章独

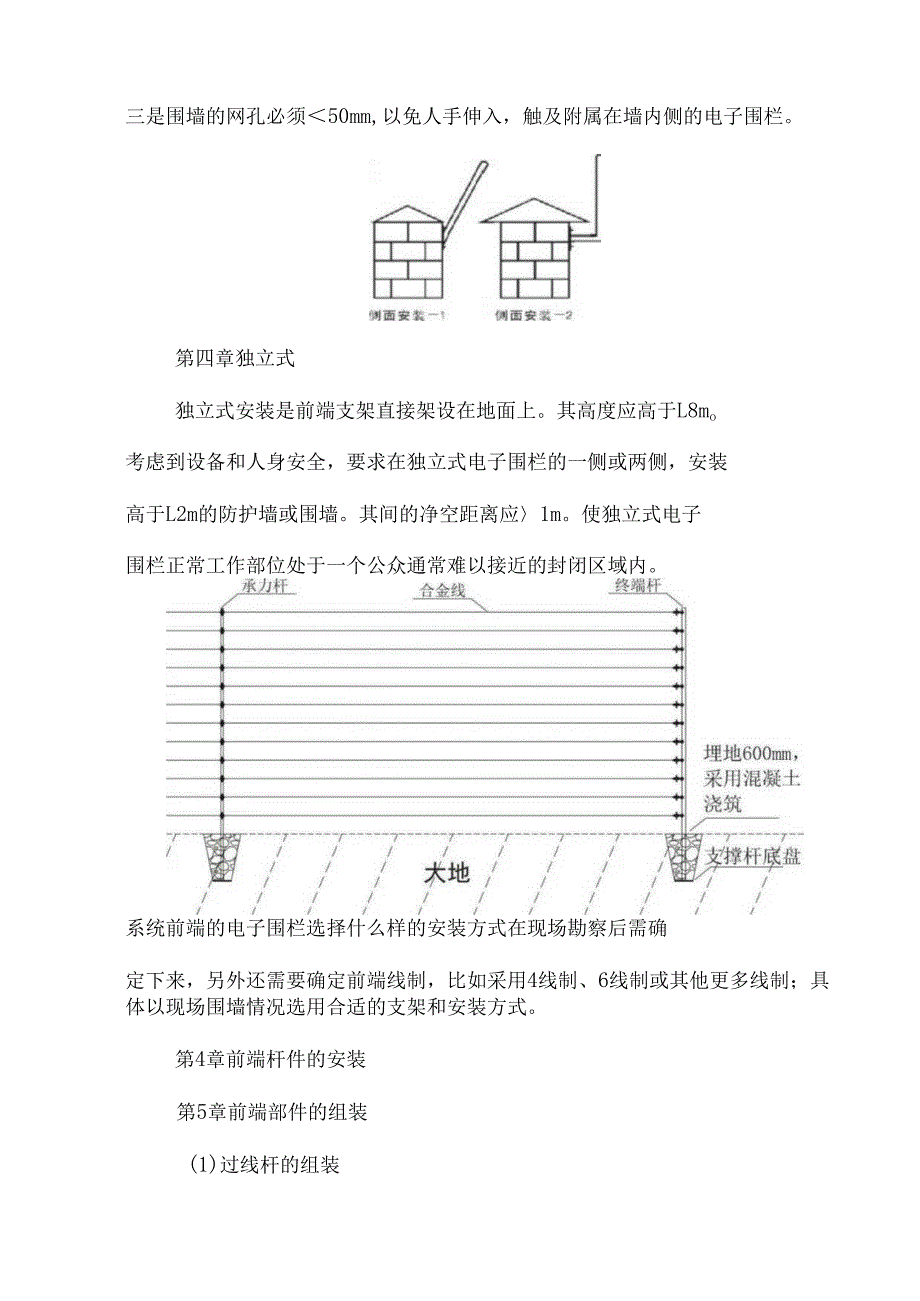

4、立式独立式安装是前端支架直接架设在地面上。其高度应高于L8mo考虑到设备和人身安全，要求在独立式电子围栏的一侧或两侧，安装高于L2m的防护墙或围墙。其间的净空距离应1m。使独立式电子围栏正常工作部位处于一个公众通常难以接近的封闭区域内。系统前端的电子围栏选择什么样的安装方式在现场勘察后需确定下来，另外还需要确定前端线制，比如采用4线制、6线制或其他更多线制；具体以现场围墙情况选用合适的支架和安装方式。第4章前端杆件的安装第5章前端部件的组装(1)过线杆的组装过线杆套装常规配件有：过线杆、过线杆绝缘子、过端杆帽子、过线杆管套、底座和紧固件。详细信息见下表：过线杆套件的组装：配件图片安装步骤成品图

5、片PV杆绝缘子1、安装绝缘子：将绝缘子套在过线杆上，并用M4*10的自攻螺丝压紧，调整绝缘子间距一致性。2、安装套筒：将过线杆插入套筒，再使PV杆套筒与底座孔对齐，调整绝缘子方向，用M4*10自攻螺丝压紧。3、套上过线杆帽子。世博型绝缘子安装方式和基础型绝缘子安装方式相同。万向底座的标准安装角度可分为0、30、45、67.5、90和120,安装前需根据现场情况以及业主要求来确定周界围栏安装角度。有些定制过线杆不用万向底座，则根据实际情况调整底座的安装方式，绝缘子的安装方式均可参考上述步骤。第五章承力杆的组装承力杆套装常规配件有：承力杆、承力杆绝缘子、承力杆帽子、（承力杆管件）、底座和紧固件。详

6、细信息见下表：过线杆套件的组装:配件图片安装步骤成品图片1、安装绝缘子：用M4*10的自承攻螺丝压紧，调整绝缘子间距一.力致性。杆2、安装底座：将M6*45的外六Jl绝角螺钉穿过万向底座和承力杆，缘再用螺母拧紧。子3、套上承力杆帽子。第六章终端杆组成及安装说明终端杆套装常规配件有：终端杆、终端杆绝缘子、终端杆帽子、终端杆管件、底座和紧固件。详细信息见下表：终端杆与承力杆的施工安装形式多变，墙顶式安装时可以用万向底座实现多角度的调整，附属式安装时可能还要定制L形或其他形状的杆子，以及落地式安装时可能需定制预埋杆子等。以下就常用的配万向底座的形式说明一下终端杆的安装方法：配件图片安装步骤成品图片1

7、安装绝缘子：用M4*10的自攻.终螺丝压紧，调整绝缘子间距一致端性。杆2、安装底座：将M6*50的外六角*1绝螺钉穿过万向底座和承力杆，再缘用螺母拧紧。子3、套上终端杆帽子。13第6章不同环境条件下前端杆件的安装（1）顶部安装墙顶没有明显凹陷或弧度的砖结构或混凝土结构等围墙建筑通常选用顶部安装。安装配件：组装好的带万向底座的各杆件、68*80膨胀螺丝固定。在顶部施工固定时，采用8mmX80mm国标膨胀螺栓对万向底座加以固定，使用中IOmmXI50mm冲击钻头，并保证打孔深度在120-L50mm左右（预留残渣空间）。如下图：第七章附属式安装附属式安装通常在围墙或者栅栏的外侧或者内侧。当墙顶有明

8、显凹陷或弧度，或者顶部直装最大处间距大于验收标准时易采用附属式安装。通常此种安装方式属于68线制甚至于更多线制安装，以达到防范要求，围栏前端杆件直接贴敷安装于围墙或栅栏上。当多线制杆件较长时，通常需要把杆件多点进行固定，所以前端构成后相对于墙体安装方式要更加牢固。下图为示意图：附属式安装配件不确定，因为较多杆件采用焊接底座，常规配件有：组装好的带万向底座的各杆件、巾8*8Omm膨胀螺丝固定（或巾10*100膨胀螺丝）。施工固定时，采用68*8Omm（或IommX10Omm）国标膨胀螺栓对万向底座或杆子焊接底板加以固定，使用Iomm义15Omm（或12mm150mm）冲击钻头，并保证打孔深度在1

9、20-15Omm左右（预留残渣空间）。第八章独立式安装此种安装方式通常现场无建筑周界或明确周界标识，所以需采用支撑杆外加合金线组成的围栏前端来构成一个被防范区域，这就要求围栏前端顶端高度应21.8m,导线数应达到1220线甚至更多，线线距离应控制在120150mm之间。独立式安装的杆件一般较长，受到的拉力更大，因此，在土质坚实的前提下,支撑杆均必须达到260Omm埋地深度;在土质松软地区，应挖掘2300X300X600三尺寸预埋坑,并使支撑杆垂直于该预埋坑内用混凝土进行浇筑，形成与支撑杆一体的底座，以保证围栏前端建成后的坚固耐用。第7章特殊环境的安装(I)高低起伏落差围栏的安装当前端周界有高低

10、起伏存在较大落差时，前端围栏就要紧贴着周界起伏安装，相邻两根过线杆的间距要依据现场的情况适当减小，也可以不配置过线杆，全部选用承力杆，因为在高低起伏的杆子上需承受较大的张力。安装完保证最下面一根线到围栏顶部的空隙150mm0如下图：第九章较大墙墩的跨接周界存在较大障碍物如下图所示的墙墩，用常规杆件安装容易形成盲区，给防范造成漏洞时，下图是通过杆子变换方向，将墩子用合金线给包围起来，使防范无死角。除了此种方式以外，还可以采用顶部安装的方式，然后在墩子与围墙之间的落差处通过补线来消除盲区。第十章河边边缘处盲区的处理在遇到河边或其他周界的末端，正常情况下无法形成封闭的防范区域时，可以参考下图所示的安

11、装方式。用承力杆变换角度安装，将合金线顺着承力杆的方向形成封闭的周界。此种情况须注意合金线与杆件的距离不能太小，避免合金线与杆件之间产生火花。第十一章曲折较多的现场的安装在水平方向存在较多曲折点，此时要以顶部安装方式，可以直接也可以角度安装。每个转折点配置1根承力杆，相邻两根杆子之间的间距要依据现场而定，合金线沿着承力杆的方向敷设。下图为在楼顶上施工的电子围栏示意图：第十二章大门上围栏的安装在每个项目中几乎都要碰到大门区域的防范要求，由于大门经常要开关转动，所以对大门的防护有特殊要求。常见的防范方法有：1）在大门两侧的柱子上安装红外对射，用红外对射实现报警，但是由于红外经常有误报的情况，所以再

12、配合摄像机一起使用，当报警时通过查看图像来排除误报；2）把电子围栏杆件安装在门柱上。在大门的两端立柱上分别安装终端杆，合金线收紧后，以靠近门柱处实现对合金线的跨接，形成半径20Cm的半圆，如下图所示：门打开时第十三章铁艺栅栏上围栏的安装D抱箍安装采用抱箍安装，一种方式是定制抱箍固定支架，此支架可以是一个折弯件，厚度要4mm以上，保证有足够的强度。用两个M8直径U形抱箍将抱箍支架固定在铁艺栅栏上，使其牢固。支架顶部就形成了一个安装平面，若使用万向底座固定，就可以将底座安装在这个平面上了。如下图所示：还有一种方式是直接用抱箍将杆子固定在铁艺栅栏上，如右图所示，用两个直径M8的U形抱箍搭配一块4mm

13、以上厚度的铁板，把电子围栏杆子固定，这种方式适合于垂直安装。在固定时，最好在杆子与抱箍接触的地方垫些橡皮垫，起防滑作用。两种方式的抱箍中间开口尺寸要和栅栏的宽度尺寸相匹配，使抱箍两侧贴合在栅栏上为宜，长度为超出安装板1520mm为宜。2）对穿螺丝固定安装现场栅栏有圆形的和方形的立柱，相对来讲圆形立柱更适合于用U形抱箍，这样抱箍与立柱的接触面积大，牢固。而方形立柱则可以直接将杆子通过螺栓固定在方形有立柱上。如下图所示，在立柱上预先打对穿孔，直径7mm,然后用M6螺栓把杆子固定立柱上，在立柱与杆子的接触处可垫一个承力杆或终端杆管件（与杆件类别配合适用）。此种方案的施工工作量较大，需在工地现场将立柱

14、上的孔全部打完，但配件少，不用再配置抱箍和支架等。3）焊接的方式固定有时采用焊接的方式安装电子围栏也是一种较好的选择，特别是刚安装的铁艺栅栏或不锈钢立柱栅栏，在打孔和用抱箍不方便的时候,可以直接定制金属套管，把金属套管焊接在立柱上，再把电子围栏杆件插入套管，用螺丝柱定，套管可以定制垂直安装和角度安装。如下图所示第8章前端合金线布接第9章合金线穿线前端杆子安装完成后，开始合金线的布线施工工作。合金线常规有100米/盘和400米/盘，在防区较长时优先使用400/盘，可能减少合金线的接头。放线时尽量采用放线架等工具，使线盘以放线架中心轴转动，避免合金线在施工过程中出现打结或合金线不平整的现象。放线开

15、始时，先将线头固定在防区末端，将合金线穿过收紧型绝缘子的旋转轴，用六角扳手旋转23圈固定。合金线一端固定后，开始沿着周界依次穿过过线杆绝缘子、承力杆绝缘子、终端杆绝缘子，在防区另一端按照同样的方法固定，使前端形成一个封闭的物理屏障。第10章合金线收紧收紧时使各平行合金线保持基本相同的张力，收紧力度以合金线均保持平行笔直，但又保留有一定收缩余地为最佳。一般情况下旋转超过三圈，合金线将被逐渐收紧。第11章合金线的跨接合金线的跨接大多用在周界的转角处，由于转角两边在一个防区内，但被终端杆分成两个独立的两部分，所以要用合金线进行跨接使回路连在一起。合金线跨接必须遵循下列原则：1）一个防区为一个串接回路

16、自发射部分到前端围栏，再到接收部分，前端有分开的地方须进行跨接。2）导线跨越交叉处，必须使用耐高压导线连接，以免造成导电或短路等现象。据此，发射部分高压输出端到前端围栏的始端的连接线，前端围栏的上层导线转接到下层导线的跨接线，前端围栏的末端到接收部分的连接线，相邻两段前端围栏之间需通过架空或地埋方式布线的连接线均必须使用额定耐压不低于15千伏的耐高压绝缘导线。3）合金线跨接处的连接，可采用两种方式：用自身缠绕法连接，接头应绕紧，不少于五圈。用线线连接器连接，先将需连接的两导线头，穿入连接器中,再用钳子将导线压紧在连接器中。由于压接不一定很紧，可能有松动,所以还需将二个头分别绕在自身导线上，缠绕

17、必须贴紧被缠绕的合金线，缠绕圈数不少于五圈。第12章较大空档的补线周界墙体与栅栏或墙墩与墙体之间往往有高低不平的落差，落差较大时需增加额外合金线使用，使符合标准最下面一根线距离墙顶部12Omm左右的要求。补线器和收紧型补线器是成对使用的一套补线设备。使用时用8*100的冲击钻在墙上打孔，把8mm规格的塑料膨胀管塞入膨胀管,然后把补线器和收紧器补线器旋入膨胀管即可。安装后合金线固定在补线器的孔上，如下图所示第13章警示牌安装电子围栏的脉冲电压不会伤害入侵者，为了提醒和警示误入人员,在电子围栏上醒目的位置,每隔IOIn至少悬挂一块专用的“脉冲高压，禁止攀爬”警示牌。警告入侵者，切勿触及。还可以根据

18、不同的客户需求增加警示牌以加强警示效果。警示牌常规尺寸为100*20OnIn1,尺寸可根据客户需要定制。安装时必须有一端固定在围栏上。不能全部自由悬挂在合金线上，否则长期磨损，容易损坏合金线。第14章避雷及接地根据围栏系统设计要求，每个防区应配置一个避雷器，由此围栏系统接地分为：避雷接地、主机弱电保护接地、通讯线屏蔽接地。根据接地性质，可将主机弱电保护接地与RS485通讯线屏蔽接地并用一个接地体，且与避雷接地体之间相隔距离必须210米。接地体尺寸标准：505051500mm（有12mm以上的接地螺栓或孔）标准镀锌接地角铁（材料规格符合GB/T7946-2015脉冲电子围栏及其安装和安全运行要求
