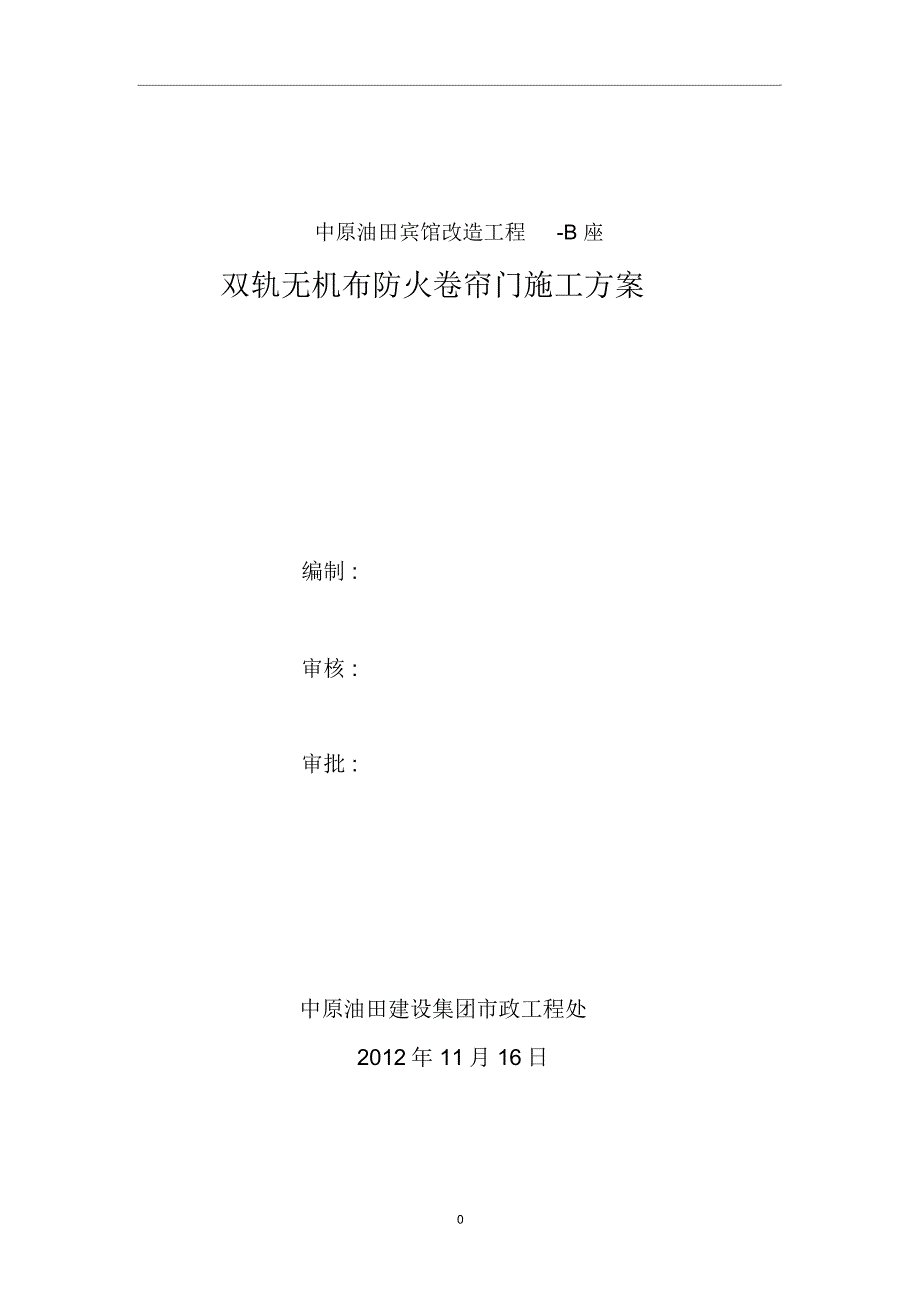

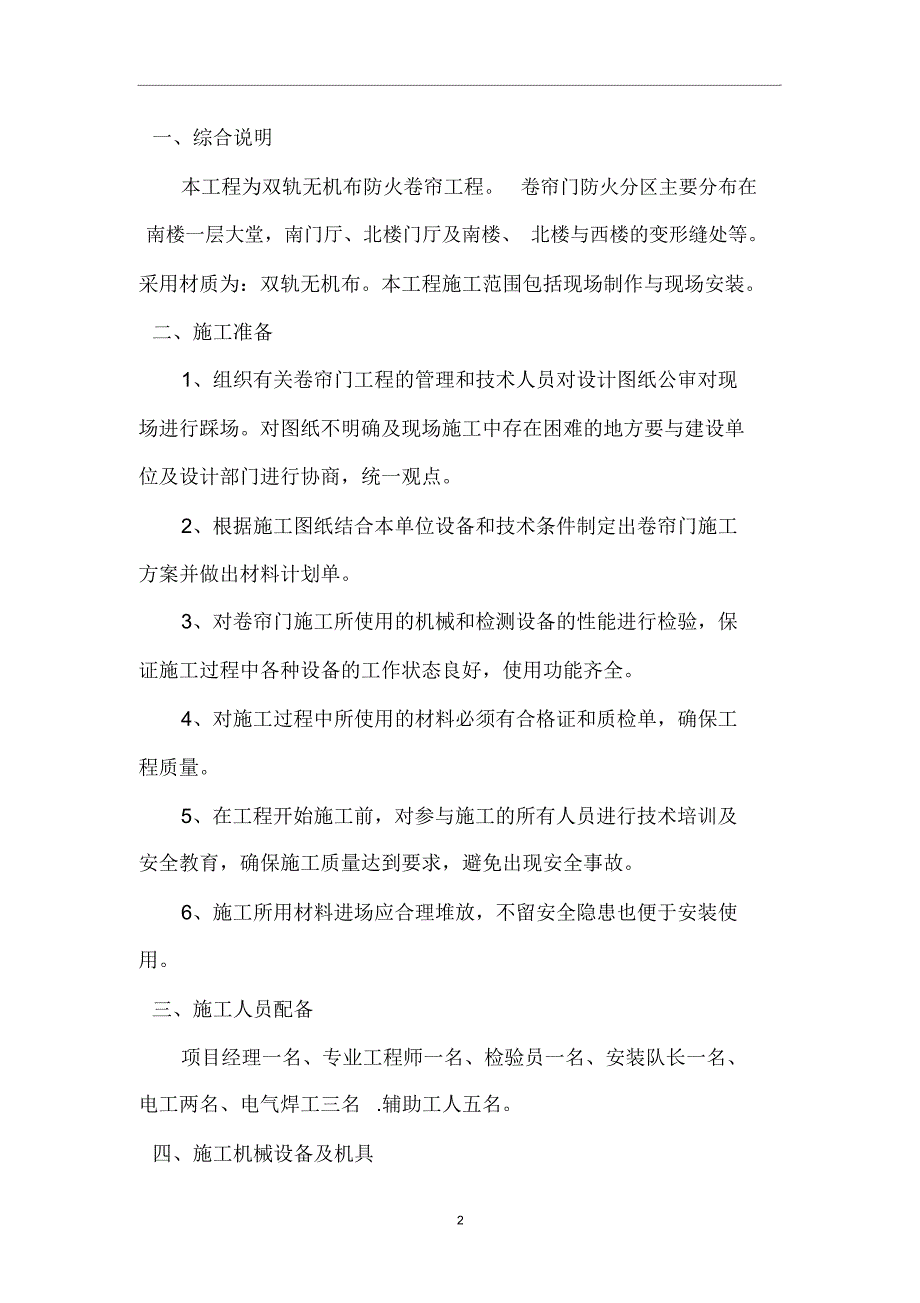

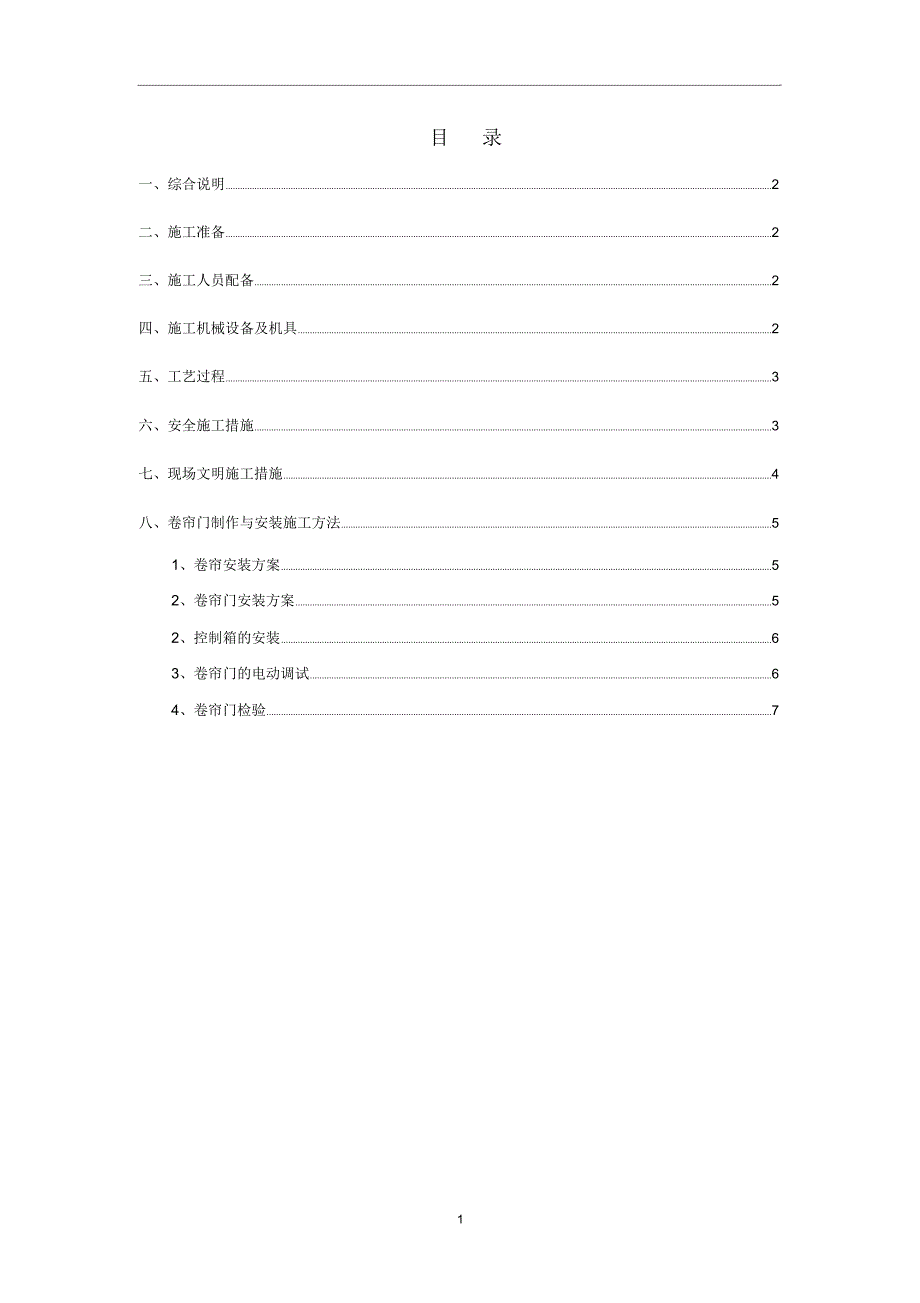

1、中原油田宾馆改造工程-B 座双轨无机布防火卷帘门施工方案编制 :审核 :审批 :中原油田建设集团市政工程处2012年 11月 16日0目录一、综合说明2二、施工准备2三、施工人员配备2四、施工机械设备及机具2五、工艺过程3六、安全施工措施3七、现场文明施工措施4八、卷帘门制作与安装施工方法51、卷帘安装方案52、卷帘门安装方案52、控制箱的安装63、卷帘门的电动调试64、卷帘门检验71一、综合说明本工程为双轨无机布防火卷帘工程。卷帘门防火分区主要分布在南楼一层大堂，南门厅、北楼门厅及南楼、 北楼与西楼的变形缝处等。采用材质为：双轨无机布。本工程施工范围包括现场制作与现场安装。二、施工准备1、组
2、织有关卷帘门工程的管理和技术人员对设计图纸公审对现场进行踩场。对图纸不明确及现场施工中存在困难的地方要与建设单位及设计部门进行协商，统一观点。2、根据施工图纸结合本单位设备和技术条件制定出卷帘门施工方案并做出材料计划单。3、对卷帘门施工所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。4、对施工过程中所使用的材料必须有合格证和质检单，确保工程质量。5、在工程开始施工前，对参与施工的所有人员进行技术培训及安全教育，确保施工质量达到要求，避免出现安全事故。6、施工所用材料进场应合理堆放，不留安全隐患也便于安装使用。三、施工人员配备项目经理一名、专业工程师一名
3、检验员一名、安装队长一名、电工两名、电气焊工三名.辅助工人五名。四、施工机械设备及机具2切割机一台、电焊机三台、卷扬机一台、二氧气体保护焊机一台、台钻一台、手动提升拉链两套、 电锤两把、手电钻三把、角磨机两台、红外线水平仪一台、脚手架、气焊一套，其它小工具包括：钳子、扳手及专用工具等。五、工艺过程1、下料图单、此工序为材料检验部分，其内容包括对工程所选用的型号、规格的确认以及材料的质量检验。质量检测标准：应符合设计要求及国家现行标准的规定。检验方法：质量证明书或检验报告。用钢卷尺.卡尺检查钢材的型号、规格。2、放样、号料放样划线时， 应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及
4、中心线、基准线和检验线，必要时制作样板。注意预留制作， 安装时的焊接收缩余量；切割、刨边和铣加工余量；安装预留尺寸要求。六、安全施工措施1、施工现场设安全工长（安装队长兼职）进行现场安全措施的落实与管理，对现场施工人员.现场机械设备及现场用电进行统一管理。要求参加施工的特殊工作业人员必须是经过培训，持证上岗。施工前对所有施工人员进行安全技术交底。进入施工现场的人员必须戴安全帽 .穿防滑鞋，电工 .电气焊工应穿绝缘鞋，高空作业必须系好安3全带。2、作业前应对使用的工具、机具、设备进行检查，安全装置齐全有效。3、操作面应有可靠的架台护身，经检查无误进行操作。构架绑扎方法正确，吊点处应有防滑措施，高
5、空作业使用的工具、材料应放在地方，禁止随便乱放。4、施工现场的机电设备 .闸箱 .电焊机，应有可靠的防御措施。电器操作必须由专业人员进行，严禁非专业人员操作。 电焊机使用严格按照操作规程，一次线不得超过50 米，二次线不能破皮裸露。5、安全设施有专人按规定统一设置，其他人不得随意拆动。因工作需要须拆动时，要经过有关人员允许，事后要即使恢复，安全员要认真检查。6、搞好安全用电，所有用电设备的拆除及现场照明均由专业电工担任，使用的电动工具，必须安装漏电保护器。7、重点把好高空作业关，工作期间严禁喝酒及打闹，手持工具应系好安全挂绳，避免直线垂直交叉作业。七、现场文明施工措施1、进入现场戴好安全帽，高
6、空作业系好安全绳，安全隔断按规定支护严密。2、电气应设三级控制两级保护（总闸箱、分配箱、开关箱、在分配箱、开关箱配匹配的漏电保护器），闸箱标准化，线路规范化，有电工巡视及遥测记录。43、在施工现场内外做到不违章占到，不违章搭设.堆物，不造成火灾，交通事故隐患，不违章损坏公共设施，不污染环境，和有关部门做好配合。八、卷帘门制作与安装施工方法1、卷帘安装方案安装所用的材料包括：角钢、方管、钢管。进场后先进行除锈及防腐处理，然后涂防锈漆。卷帘采用材质为无机布帘面。制作安装程序：根据设计图纸要求在指定位置安装卷帘。 位置确定后首先在顶下及地面放线，然后加工顶下固定架，按数据下料，用电焊焊接，保证焊接质
7、量，焊完应磨平、调直。焊件做除锈，刷防锈漆。固定架按顶下放线位置安装， 确保水平角度， 误差小于 20mm.在固定架外围按实际情况制作卷轴，卷轴加工电焊焊接，确保焊接牢固，无砂眼 .加渣。焊口要打磨平整，卷轴应校正，确保运行顺畅 .平稳。再进行除锈刷防锈漆。将卷轴安装在固定架，安装完毕后挂无机布帘面，帘面固定在卷轴。2、卷帘门安装方案端板安装： 在卷帘门洞口确认消防通道位置， 主端板及电机应对着消防通道方向，在洞口两侧放样画线，用膨胀螺栓固定，待两侧5端板安装完应检查两侧端板必须在同一水平线上（见附图 1）。以安装完毕的两侧端板计算出卷轴和帘面的尺寸， 进行加工。卷轴加工焊接时应焊缝均匀， 无
8、砂眼及加渣， 焊接完毕后对焊口进行打磨及涂防锈漆。把预制好的帘面固定在卷轴上一片， 然后把单一洞口所需的帘面与固定在卷轴上。 卷在卷轴上用手动提升拉链把轴和卷好的帘面一起吊起和主副端板连接固定。 然后将电机安装在主端板上， 接好传动链条。将卷帘卷起利于成品保护。把导轨安装到卷帘两侧的柱子上，导轨应垂直，固定点距离不能大于 90 厘米。导轨安装垂直度不大于 0.5 厘米。做到牢固美观，焊接完刷防锈漆。在电机方向用角钢焊架子，封帘面，将卷轴罩住，防尘罩封板要横平竖直，做到美观。防止灰尘。3、控制箱的安装根据电机所在方向将控制箱柱子或墙壁便于和电机接线的地方。按钮盒安装在距地面1.5 米的位置，做到牢固美观。4、卷帘门的电动调试把电机的动力线线序与控制箱连接， 线接头应接牢固，线色分明，必须连接保护接地。 把强电电源引入到控制箱内连接好， 所有线头要接牢固线色分明，确认各线路接点无误后送电， 卷帘通过按钮盒控制，确认上下无误后调电机的上下限位， 完成后输入消防联动程序， 烟感命令卷帘下降后距地面 1.8 米的位置等待温感信号，接到温感信号后6卷帘门下降的地面，关闭后反馈消防总控，控制箱一直在报警状态，等总控撤销命令，控制箱停止报警，按上按钮键，卷帘门上升到上限位，卷帘门调试完毕。5、卷帘门检验卷帘安装调试完毕后， 由负责相关部门检验的人员检验， 合格后等待消防部门验收。7附图 18
