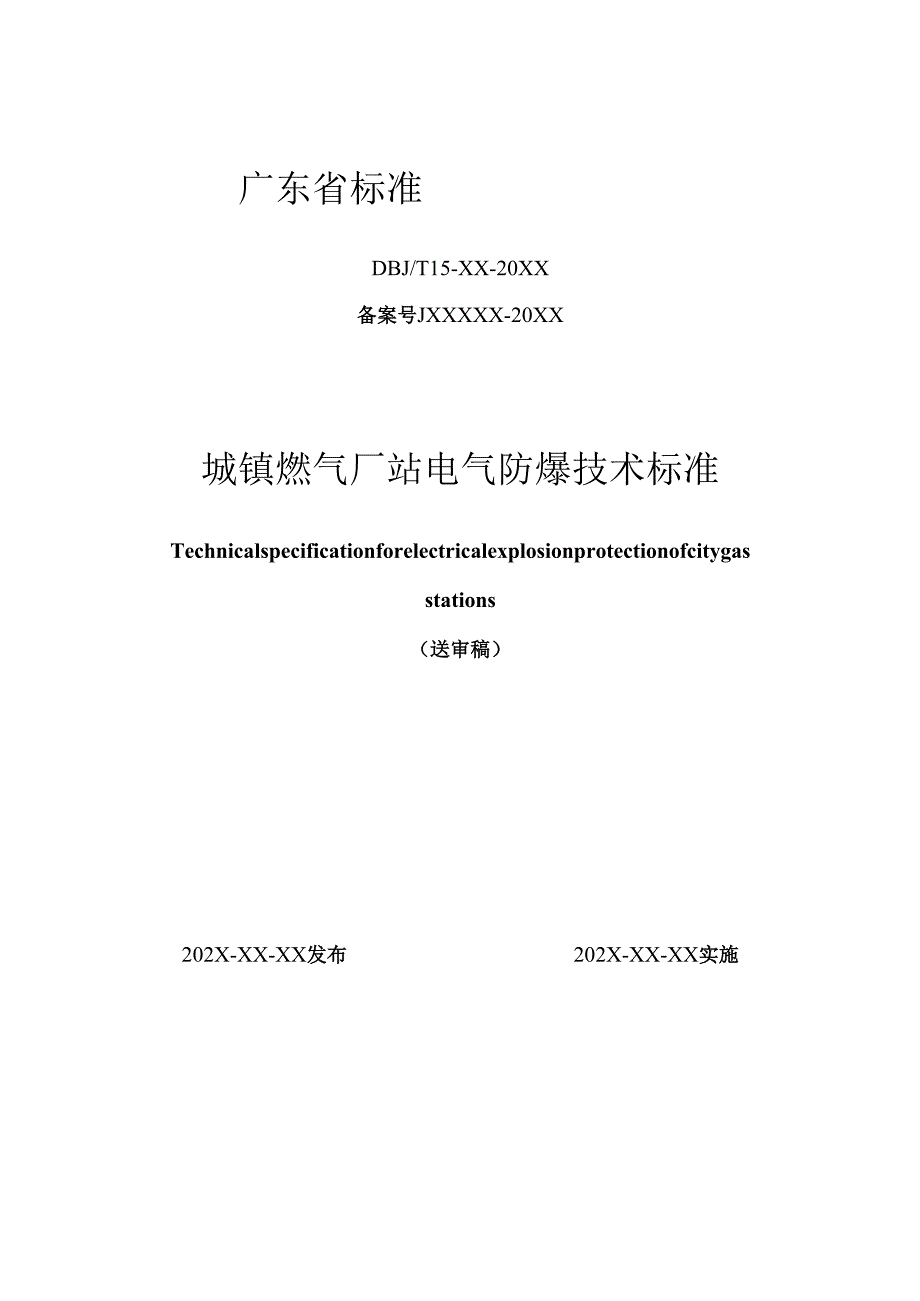

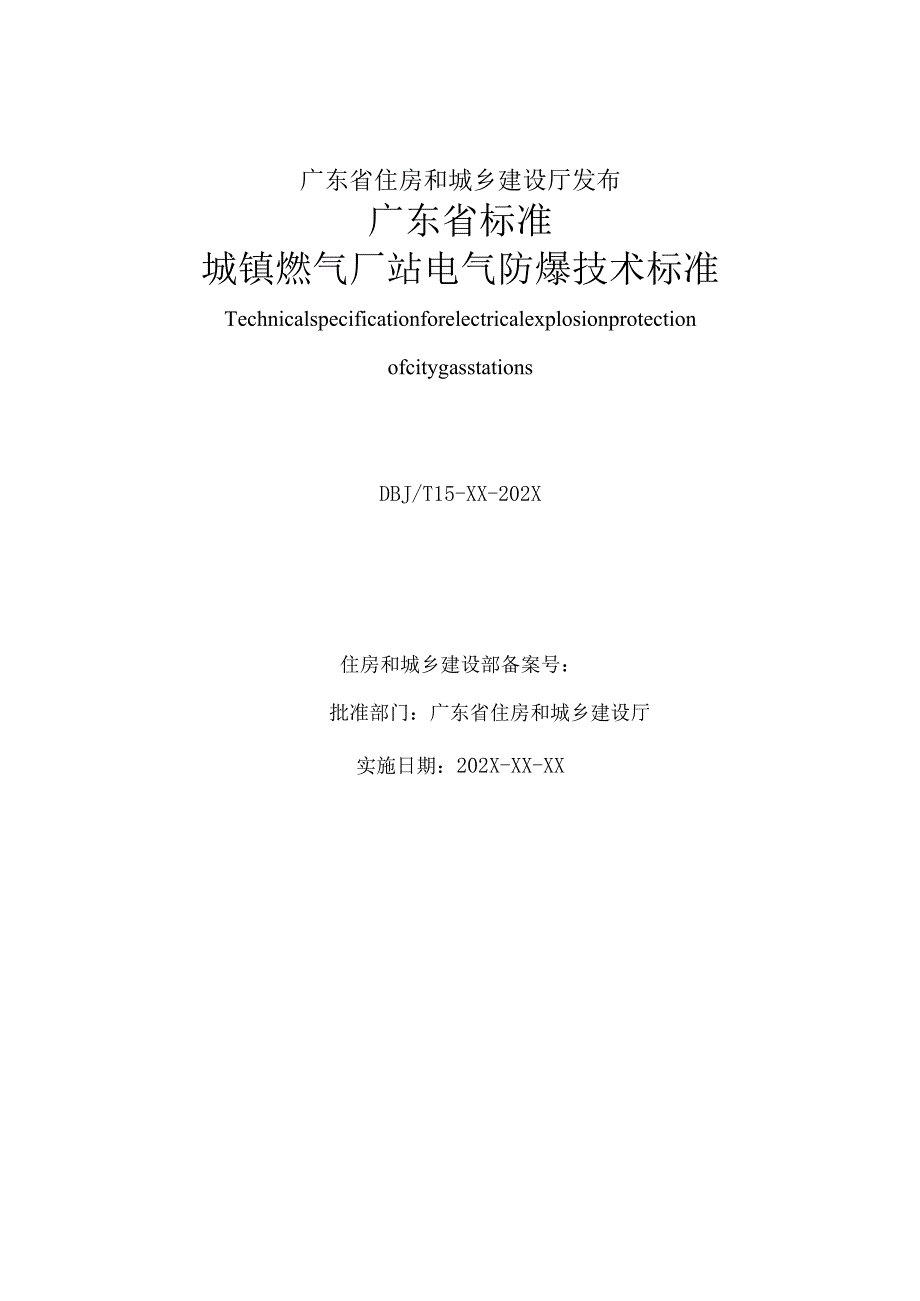

1、广东省标准DBJ/T15-XX-20XX备案号JXXXXX-20XX城镇燃气厂站电气防爆技术标准Technicalspecificationforelectricalexplosionprotectionofcitygasstations(送审稿)202X-XX-XX发布202X-XX-XX实施广东省住房和城乡建设厅发布广东省标准城镇燃气厂站电气防爆技术标准TechnicalspecificationforelectricalexplosionprotectionofcitygasstationsDBJ/T15-XX-202X住房和城乡建设部备案号:批准部门:广东省住房和城乡建设厅实施日期:2

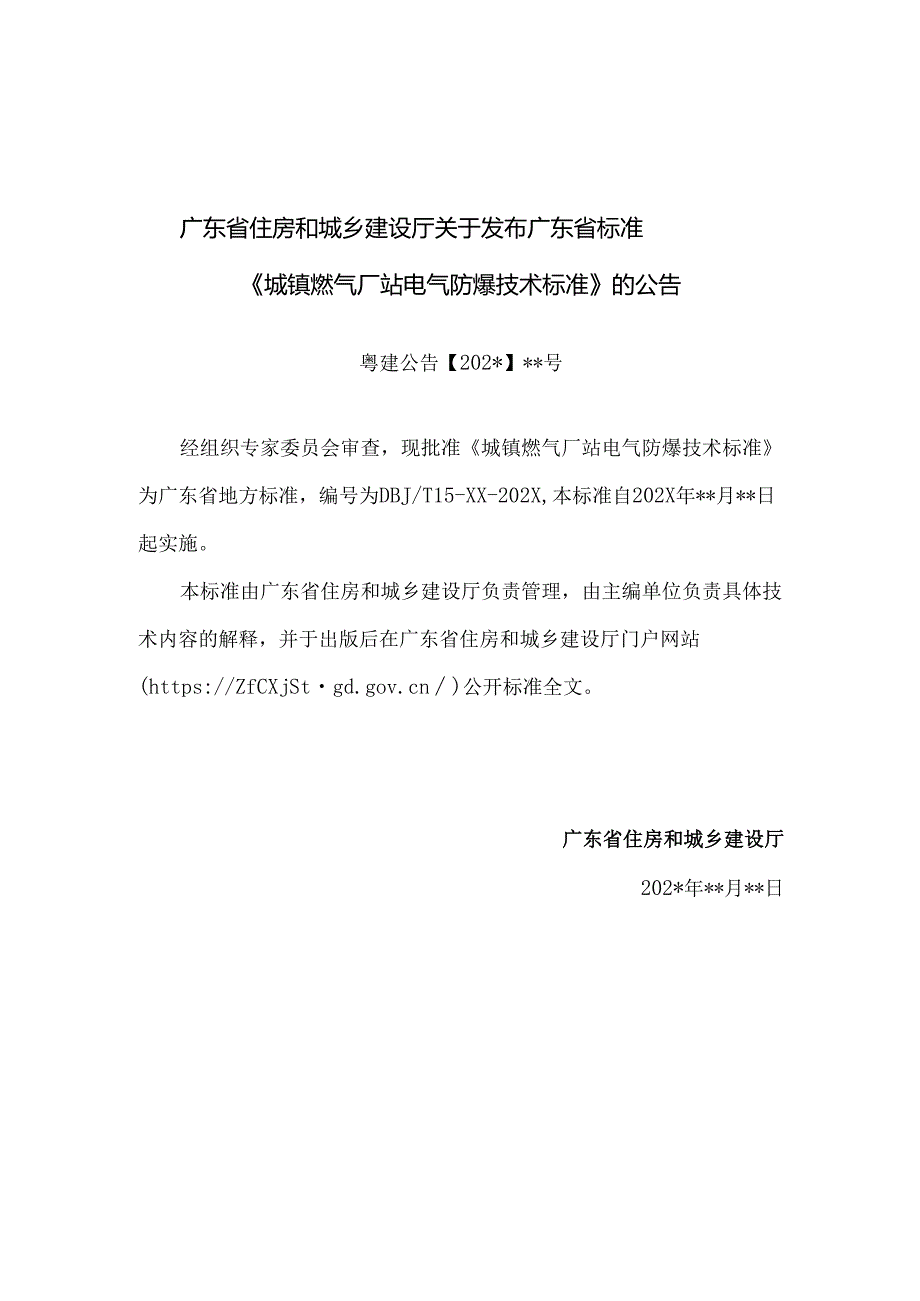

2、02X-XX-XX广东省住房和城乡建设厅关于发布广东省标准城镇燃气厂站电气防爆技术标准的公告粤建公告【202*】*号经组织专家委员会审查,现批准城镇燃气厂站电气防爆技术标准为广东省地方标准,编号为DBJ/T15-XX-202X,本标准自202X年*月*日起实施。本标准由广东省住房和城乡建设厅负责管理,由主编单位负责具体技术内容的解释,并于出版后在广东省住房和城乡建设厅门户网站(https:/ZfCXjSt)公开标准全文。广东省住房和城乡建设厅202*年*月*日刖三根据广东省市场监督管理局关于批准下达2023年第二批广东省制修订计划通知(粤市监标准2023591号)的要求,标准编制组经广泛调查研
3、究,认真总结实践经验,参考有关国际标准和国家及行业标准,并在广泛征求意见的基础上,制定本标准。本标准共10章,主要内容是:1总则;2术语;3一般规定;4防爆型式及技术要求;5防爆电气设备选型要求;6防爆电气设备安装要求;7电气线路安装要求;8保护接地要求;9等电位联结要求;10防静电接地要求。本标准不涉及专利。本标准由广东省住房和城乡建设厅负责管理,由主编单位负责具体技术内容的解释。执行过程中如有意见或建议,请反馈至主编单位(地址:广州市天河区兴科路768号路信科技园2栋3楼,邮政编码:510650,电子邮箱:gdrqxh)0本标准主编单位:广东省燃气协会中海油天津化工研究设计院有限公司本标准
4、参编单位:中创新海(天津)认证服务有限公司飞策防爆电器股份有限公司尼尔森诺尔电气技术(天津)有限公司河北南午防爆电器有限公司潮州深能燃气有限公司广州市泰粤科技股份有限公司上海宝临防爆电器有限公司江苏科力博自动化设备有限公司本标准主要起草人员:王启昆殷红孟雪安鹏慧张磊张少锋李艳丽徐跃弟洪旭标杜赞徐镑谷斌王嵬本标准主要审查人员:1总则12术语23一般规定83.1 设计阶段83.2 采购阶段83.3 施工安装阶段83.4 验收阶段93.5 运营阶段94防爆型式及技术要求115防爆电气设备选型要求136防爆电气设备安装要求167电气线路安装要求218保护接地要求239等电位联结要求2410防静电接地要
5、求25附录A防爆电气强制性产品认证目录描述与界定表(2023年修订)29附录B防爆电气设备台账表36附录C检查程序37附录D防爆电气设备检查维护表38附录E简单本安系统中本安参数匹配关系45附录F电缆布线要求47附录G导管布线要求49附录H气体或蒸气爆炸性混合物分级分组52本标准用词说明53引用标准名录54附:条文说明54Contents1 Generalprovision12 Terms23 Generalrequirement83.1 Designphase83.2 Purchasingphase83.3 Constructionandinstallationphase83.4 Accep
6、tancephase93.5 Operationalphase94 Explosion-prooftypesandtechnicalrequirements115 Explosion-proofelectricalequipmentselectionrequirements136 Explosion-proofelectricalequipmentinstallationrequirements167 Requirementsforelectricalcircuitinstallation218 Groundingrequirements239 Equipotentialconnectionr
7、equirements2410 Requirementsforstaticelectricityprotectionground25Appendix A DescriptionandDefinitionTableofExplosion-proofElectricalMandatoryProductCertificationCatalogue(2023)29Appendix B Explosion-proofelectricalequipmentledger36Appendix C Checkprocedures37Appendix D CheckandMaintenancetableofexp
8、losion-proofelectricalequipment38AppendixEMatchingrelationshipofintrinsicsafetyparametersinasimpleintrinsicsafetysystem45Appendix F CableRoutingrequirements47Appendix G Conduitwiringrequirements49Appendix H Examplesofclassificationandgroupingofgaseousorvapourexplosivemixtures.52ExplanationofWordingi
9、nthisstandard53Listofquotedstandards54Attachment:Descriptionofprovisions错误!未定义书签。1总则.o.为了保障人员群众生命财产安全,确保城镇燃气厂站防爆电气正常运行、符合法律法规要求和促进行业技术进步,制定本标准。1.0.2本标准适用于城镇燃气厂站(如:城市门站、储配站、调压站、天然气加气站、液化天然气气化站、瓶装液化石油气供应站、液化石油气瓶组站、混气站等)电气防爆的设计、选型、安装、验收、定期检查、运行维护。1.0.3城镇燃气厂站防爆电气的设计、选型、安装、验收、定期检查、运行维护除应符合本标准的规定外,尚应符合国家现
10、行有关标准的规定。2术语2.0.1城镇燃气citygas从城市、乡镇或居民点中的地区性气源点,通过输配系统供给居民生活、商业、工业企业生产、采暖通风和空调等各类用户公用性质的,符合燃气质量要求的可燃气体。城镇燃气一般包括天然气、液化石油气和人工煤气。注:燃气质量要求是指符合燃气工程项目规范GB55009-2021规定的燃气质量要求的可燃气体。2.0.2爆炸性环境explosiveatmospheres在大气条件下,可燃性物质以气体、蒸气或粉尘的形式与空气形成的混合物,被点燃后,能够保持燃烧自行传播的环境。2.0.3爆炸性气体环境explosivegasatmosphere在大气条件下,可燃性物
11、质以气体或蒸气的形式与空气形成的混合物,被点燃后,能够保持燃烧自行传播的环境。2.0.4危险场所hazardousarea爆炸性环境大量出现或预期可能大量出现,以致要求对电气设备的结构、安装和使用采取专门措施的区域。2.0.5区域zones根据爆炸性气体环境出现的频次和持续时间把危险场所分为本节第206条2.0.8条的区域。2.0.60区zone0可燃性物质以气体、蒸气或薄雾的形式与空气形成的爆炸性环境,连续出现或长期存在或预期频繁出现的场所。2.0.71区zone1可燃性物质以气体、蒸气或薄雾的形式与空气形成的爆炸性环境,在正常运行时偶尔出现的场所。2.0.82区zone2可燃性物质以气体、
12、蒸气或薄雾的形式与空气形成的爆炸性环境,在正常运行时不可能出现,如果出现也是短时间存在的场所。2.0.9防爆型式typeofprotection为了防止点燃周围爆炸性环境而对电气设备采用各种专门措施的型式。2.0.10电缆引入装置cablegland允许将一根或多根电缆或光缆引入防爆电气设备外壳内部以保证其防爆型式并提供一定程度的应力释放的装置。2.0.11外壳防护等级(IP)degreeofprotectionofenclosure按照外壳防护等级(IP代码)GB/T4208规定的数字前加符号IP,用以表明设备外壳: 防止人员触及或接近外壳内部带电部件和活动部件(光滑的转轴及类似件除外)的防
13、护; 防止固体外物进入设备内部的防护; 防止水进入设备内部引起有害影响的防护。注:1对旋转电机的详细试验要求见旋转电机整体结构的防护等级(IP代码)分级GB/T4942.Io2具有IP防护等级的外壳未必等同爆炸性环境第1部分:设备通用要求GB/T3836.1-2021第1章所列设备的防爆型式外壳。2.0.12防爆合格证certificate用于确定设备符合标准的要求、型式试验和适应的例行试验的文件。证书可针对EX设备或EX元件。2.0.13隔爆型dflameproofenclosured电气设备的一种防爆型式,其外壳能够承受通过外壳任何接合面或结构间隙进入外壳内部的爆炸性混合物在内部爆炸而不损
14、坏,不会引起外部由一种、多种气体或蒸汽形成的爆炸性气体环境的点燃。2.0.14增安型e”increasedsafety*”电气设备的一种防爆型式,是指电气设备采取一些附加措施,以提高其安全程度,防止在正常运行或规定的异常条件下产生危险温度、电弧或火花的可能性。2.0.15本质安全型“i”intrinsicsafety“i”电气设备的一种防爆型式,它将设备内部和暴露于潜在爆炸性环境的连接导线可能产生的电火花或热效应能量限制在不能产生点燃的水平。2.0.16正压外壳型“ppressurizationp电气设备的一种防爆型式,通过保持电气设备外壳内部保护气体的压力高于外部大气压,以阻止外部爆炸性气体
15、进入外壳内。注:正压外壳型符合爆炸性环境第5部分:由正压外壳“p”保护的设备GB/T3836.5-2017中“px”py”“pz”的要求。2.0.17正压房间ppressurizedroom由正压保护并且有足够空间,允许人员进入工作或停留的房间。注:正压房间符合爆炸性环境+第17部分:由正压房间“p”和人工通风房间“v”保护的设备GB/T3836.17-2019中“pb”“pc”的要求。2.0.18人工通风房间vartificialIyventiIatedroom由人工通风保护并且有足够空间,允许人员进入工作或停留的房间。注:人工通风房间符合爆炸性环境+第17部分:由正压房间“p”和人工通风房
16、间“v”保护的设备GB/T3836.17-2019中“vc”的要求。2.0.19液浸型oIiquidimmersiono电气设备的一种防爆型式,将电气设备或电气设备部件整个浸在保护液体中,使设备不能够点燃面上或外壳外部的爆炸性气体环境。2.0.20充砂型qpowderfillingq电气设备的一种防爆型式,将可能点燃爆炸性气体环境的导电部件固定在适合的位置上且完全埋入填充材料中,防止点燃外部的爆炸性环境。2.0.21浇封型mencapsuIationm电气设备的一种防爆型式,将可能点燃爆炸性混合物的火花或过热的部分封入复合物中,使它们在运行或安装条件下不能点燃爆炸性环境。2.0.22n型typ
17、eofprotectionn电气设备的一种防爆型式,采用这种型式的电气设备在正常运行时和一些规定的异常条件下,不能点燃周围爆炸性气体环境。2.0.23本质安全型光辐射“opis”inherentIysafeopticalradiation“opis”在正常或规定的故障条件下,不会产生足以点燃特定危险环境混合物的可见辐射或红外辐射。2.0.24保护型光辐射ttopprnprotectedopticaIradiation“opprn把辐射限定在光纤或其他传输介质内并且假定辐射不会从限制范围内逸出。2.0.25带联锁装置的光学系统opshopticalsystemwithinterlock“opsh
18、如果辐射限定措施失效,失效时间小于点燃延迟时间而且在有联锁断开装置的情况下辐射成为非本质安全状态。2.0.26特殊型sspeciaIprotections由于功能或使用限制,设备不能全部按照现有的防爆型式或防爆型式组合进行评定时,通过采取特殊的设计,经评定和试验,达到要求保护级别的防爆型式。2.0.27关联装置associatedapparatus包含本质安全电路和非本质安全电路,在结构上使非能量限制电路不能对能量限制电路产生不利影响的电气设备。注:1关联装置可以是:a)具有适用于相应爆炸性环境用防爆型式的附加保护;b)没有适用于相应爆炸性环境用防爆型式的保护,因此不用于爆炸性环境内。2 “
19、关联装置”以往文件称为“关联设备”。2.0.28检查inspection为了获取设备运行状态安全可靠的结论而采取的不拆卸或局部拆卸设备,辅以一些测试措施而进行的详细检查活动。2.0.29目视检查VisuaIinspection用肉眼而不用检测设备或工具来识别明显缺损的检查,如螺栓丢失。2.0.30一般检查(专业)cIoseinspection包括目视检查以及使用检测设备,如活梯(必要的地方)和工具才能识别明显缺损的检查,如螺栓松动。注:一般检查一般不要求打开外壳或设备断电。2.0.31详细检查detailedinspection包括一般检查以及只有打开外壳和/或(必要时)采用工具或检测设备才能
20、识别明显缺损的检查,如接线端子松动。2.0.32密封圈seaIingring电缆引入装置或导管引入装置中,保证引入装置与电缆或导管与电缆之间的密封所使用的环状物。2.0.33成套设备equipmentassembIy预先制造的防爆设备组合,必要时与其他部件一起,电气或机械互连,在最终用户现场投入使用前预先组装,可拆卸后在最终用户现场重新组装。注:成套设备可能包含若干设备。2.0.34符号Usymbol防爆合格证编号中用于表示EX元件的符号。2.0.35符号XsymbolttXn用于表示安全使用特殊条件的符号。2.0.36初始检查initialinspection对所有电气设备、系统和装置在投入
21、运行前进行的检查。2.0.37定期检查periodicinspection对所有电气设备、系统和装置进行的例行检查。2.0.38维护maintenance将产品保持在或恢复到符合有关技术规范要求的状态,实现其要求功能的综合性活动。2.0.39静电staticeIectricity静电是对观测者相对静止的、处于物体表面过剩或不足的电荷。由它所引起的磁场效应较之电场效应可以忽略不计。静电可由物质的接触与分离、静电感应、介质极化和带电微粒的附着等物理过程而产生,是生产储运过程中在物料、装置、人体、器材和构筑物上产生和积累起来的静电。2.0.40静电放电electrostaticdischarge具有
22、不同静电电位的物体,由于直接接触或静电场感应引起物体间静电电荷的转移;静电电场的能量达到一定程度后,击穿其间介质而进行放电的现象就是静电放电。2.0.41静电导体staticconductor在任何条件下,体电阻率小于或等于IXlQ.m(即电导率等于或大于lX10-6sm)的物料及表面电阻率等于或小于1IO7的固体表面。2.0.42静电亚导体staticsub-conductor在任何条件下,体电阻率大于IXI06Qm,小于1X1()1OQ-m的物料及表面电阻率大于1X107q.11i,小于IXloIIQ的固体表面。2.0.43专业人员skilledpersonneI经过业务培训的人员,培训内
23、容包括各种防爆型式、安装实践、本部分的要求、适用于安装的相关国家法规和企业规章以及危险场所分类的一般原理等。注:可根据国家法规、行业标准或用户要求进行相关培训和评定,证明人员的能力。2.0.44设备保护级别equipmentprotectionIeveI;EPL根据设备成为点燃源的可能性和爆炸性气体环境所具有的不同特征而对设备规定的保护级别。2.0.45Ga级EPLGa爆炸性气体环境用设备,具有“很高”的保护级别,在正常运行、出现预期故障或罕见故障时不是点燃源。2.0.46Gb级EPLGb爆炸性气体环境用设备,具有“高”的保护级别,在正常运行或预期故障条件下不是点燃源。2.0.47Gc级EPL
24、Gc爆炸性气体环境用设备,具有“一般”的保护级别,在正常运行中不是点燃源,也可采取一些附加保护措施,保证在点燃源预期经常出现的情况下(例如灯具的故障)不会形成有效点燃。2.0.48固定设备千ixedequipment设备固定在支架上或固定在特定位置上。2.0.49移动式设备transpOrtabIeequipment不被人员携带,也不固定安装的设备。2.0.50便携式设备portable人员携带的设备。2.0.51个体式设备personal正常使用时由人的身体支持的设备。3 一般规定3.1 设计阶段3.1.1 城镇燃气厂站爆炸危险区域等级和范围划分应符合城镇燃气设计规范(2020年版)GB50
25、028-2006液化石油气供应工程设计规范GB51142-2015汽车加油加气加氢站技术标准GB50156-202K爆炸危险环境电力装置设计规范GB50058-2014、爆炸性环境场所分类爆炸性气体环境GB3836.14-2014、城镇燃气雷电防护技术规范QX/T109-2021的相关要求。3.1.2 选型阶段防爆电气设备的选型应符合以下要求:1防爆电气设备的选型原则是安全可靠、技术先进、经济合理;2防爆电气设备应根据爆炸危险区域的等级和爆炸危险物质的类别、级别和组别选型。3.1.3 选型不仅应符合防爆安全要求,还应考虑环境条件的影响,如海拔、高温、低温、湿热、盐雾、气体腐蚀、光照、沙尘、雨水
26、振动、雷电等。3.1.4 危险区域内的成套设备或橇装设备,应按相关防爆标准规范要求进行制造,经具有防爆检测检验资质的第三方机构进行检验,合格后方可安装。3.2 采购阶段3.2.1 燃气经营企业应建立防爆电气设备采购和到货验收管理程序。3.2.2 采购合同应要求防爆电气设备厂家提供以下技术资料:1 CCC证书(列入CCC目录范围内产品适用);2防爆合格证书;3型式检验报告(具有国家授权的防爆电气检测检验资质的第三方机构出具);4说明书;5出厂合格证;6本质安全系统描述性技术文件(适用于本质安全型设备)。注:防爆电气产品CCC界定范围见附录A。3.3 施工安装阶段3.3.1 安装单位针对不同区域
27、的防爆电气设备安装制定详细的安装施工方案,报业主和监理单位审查;施工方案应规定不同防爆电气设备安装质量控制点安装要求。3.3.2 安装单位应确保在爆炸危险场所作业人员和防爆电气相关管理人员(包括承包商人员)具备与其工作岗位相匹配的防爆知识、技能和防爆电气培训相关资格。3.3.3 监理机构应安排电气监理工程师开展防爆电气设备监理,电气监理工程师应熟悉国家法律法规及规章、爆炸危险区域划分、防爆电气设备选型要求,掌握不同防爆型式的防爆原理和安装要求,具有良好的安装实践经验。3.4 验收阶段3.4.1 防爆电气设备安装单位应建立施工前后的检查、记录制度,验收时应按照项目要求提交完整的验收文件及资料,施
28、工记录、调试记录等应在项目完工验收时移交给业主,建立防爆电气设备档案,内容应包括下列资料:3.5 CCC证书(列入CCC目录范围内产品适用);2防爆合格证书;3型式检验报告(具有国家授权的防爆电气检测检验资质的第三方机构出具);4说明书;5出厂合格证;6本质安全系统描述性技术文件(适用于本质安全型设备);7防爆电气设备台账;8安装检查记录。3.4.2 防爆电气设备台账至少应包括:危险区域、位号、设备名称、型号、防爆标志、防爆合格证号、防护等级、制造商、出厂编号/出厂日期、CCC证号(适用时)等,见附录B。3.4.3 在装置和设备投入运行之前工程竣工交接验收时,应委托国家授权的具有防爆电气检测检
29、验资质的第三方机构对工程项目安装的防爆电气设备进行初始检查,取得防爆电气检验报告,对于初始检查发现的不符合项,应制定整改方案并落实整改。检查程序见附录C。3.4.4 安装单位应对初始检查不合格项进行整改,整改完毕后应再次委托国家授权的具有防爆电气检测检验资质的第三方机构进行整改复查,直至整改验收合格,关闭不符合项。3.5运营阶段3.5.1 在运营阶段,应对防爆电气设备进行连续监督,人员应经过包括各种防爆型式、安装实践、相关规章和文件,以及危险场所分类的一般原理等在内的业务培训,这些人员还应接受适当的继续教育或定期培训并具备相关经验和经过培训的资格证书。3.5.2 在运营阶段还应对防爆电气设备开
30、展定期检查,固定设施检查时间间隔一般不超过3年,移动式电气设备至少应每隔12个月进行一次一般检查,定期检查应委托具有防爆电气检验资质的单位进行,检查程序参见附录C。3.5.3 企业应制定日常检查计划,预防或早期发现防爆电气设备存在的故障。企业应指定专业人员按照防爆标准及企业规定的要求对防爆电气设备进行维护,做好维护记录。维护记录应包括发现的缺陷和采取的补救措施,防爆电气设备检查维护要求见附录Do3.5.4 在爆炸危险场所内进行检修、维修作业时,应使用防爆工具。4防爆型式及技术要求4.0.1爆炸性气体环境电气设备常见的防爆型式见表4.0.I0表4.0.1爆炸性气体环境电气设备常见的防爆型式爆炸环
31、境保护型式标志爆炸性气体环境隔爆外壳“da”、“db”、“de”本质安全型“ia”、“ib”、“ic”增安型“eb”、“ec”正压外壳“pxb”、“pyb”、“pzc”液浸型“ob”、“oc”充砂型“q”浇封型“ma”、“mb”、“me”n型“nC”、“nR”正压房间“pb”、“pc”人工通风房间“VC”光辐射设备和传输系统的保护“opis”、“oppr”、“opsh”特殊型“sa”、“sb”、“sc”注:混(复)合型防爆型式详见爆炸性环境第1部分:设备通用要求GB/T3836.1-2021第29条标志。4.0.2电气设备防爆性能应符合表4.0.2的有关规定。表402电气设备防爆性能技术要求爆
32、炸环境保护型式标志技术要求爆炸性气体环境隔爆外壳“da”、“db”、“de”GB/T3836.1、GB/T3836.2本质安全型“ia”、“ib”、“ic”GB/T3836.1、GB/T3836.4增安型“eb”、“ec”GB/T3836.KGB/T3836.3正压型“pxb”、“pyb”、“pzc”GB/T3836.1GB/T3836.5液浸型“ob”、“oc”GB/T3836.1GB/T3836.6充砂型“q”GB/T3836.1GB/T3836.7续表4.0.2爆炸环境保护型式标志技术要求浇封型“ma”、“mb”、“me”GBT3836.1GB/T3836.9n型“nC”、“nR”GBT
33、3836.1GB/T3836.8正压房间“pb”、“pc”GB/T3836.1、GB/T3836.17人工通风房间“VC”GB/T3836.1、GB/T3836.17光辐射设备和传输系统的保护aopisw“oppr、opshGB/T3836.1、GB/T3836.22特殊型“sa”、“sb”、“sc”GB/T3836.1GB/T3836.245防爆电气设备选型要求5.0.1选择适用于爆炸危险场所的电气设备应提供下列资料:1爆炸危险场所分类,适用时包括电气设备保护级别(EPL)的要求;2爆炸性环境中气体或蒸气爆炸性混合物分级(HA、IIB.IIO;3爆炸性环境中气体或蒸气爆炸性混合物的温度组别或
34、引燃温度(TKT2、T3、T4、T5、T6);4爆炸性环境中外部环境影响。5.0.2根据场所分类文件中对区域的表示,应遵循表502中的设备保护级别EPL和区域的关系。表502区域标示与适用的设备保护级别(EPL)区域设备保护级别(EPL)0Ga1Ga或Gb2Ga、Gb或Gc5.0.3设备保护级别(EPL)与防爆型式之间的关系见表5.0.3。表503不同危险区域要求选用防爆设备的防爆型式设备保护级别(EPL)保护型式标志Ga隔爆外壳“da”本质安全型“ia”浇封型“ma”特殊型“sa”具有隔离部件或组合保护等级的设备-光辐射设备和传输系统的保护“opis”、“opsh”Gb隔爆外壳“db”增安型
35、eb,a本质安全型“ib”浇封型“mb”液浸型“ob”正压外壳pxb,pyb正压房间“pb”充砂型“q”光辐射设备和传输系统的保护opis、oppr,“opsh”设备保护级别(EPL)保护型式标志特殊型“sb”Gc隔爆外壳“de”本质安全型“ic”增安型“ec”浇封型“me”液浸型“oc”限制呼吸外壳“nR”火花保护“nC”正压外壳pzc正压房间“pc”人工通风房间“VC”光辐射设备和传输系统的保护opis、oppr,“opsh”特殊型“sc”注:根据我国的实际情况,允许形成EPLGb级的“e”型设备仅限于:1在正常运行中不产生火花、电弧或危险温度的接线盒和接线箱,包括接线部分为飞”型,其它部
36、分为“d”或“mb”型的电气产品o2配置有合适热保护装置见爆炸性环境第3部分:设备由增安型血”保护的设备GB/T3836.3的“e”型低压异步电动机(启动频繁和环境条件恶劣者除外)。3“e”型荧光灯。5.0.4电气设备的类型应按照表5.0.4的要求选型。表504气体或蒸汽分类与设备类别之间的关系气体/蒸气分类设备类别IIAIIA.IIB或IICIIBIIB或IlCIICIIC5.0.5防爆电气设备的最高表面温度应不超以t可能出现的任何气体或蒸气的引燃温度。电气设备温度组别与气体或蒸气的引燃温度之间的关系见表5.O.50表5.0.5气体或蒸气的引燃温度与设备温度组别之间的关系危险场所要求的温度组
37、别气体或蒸气的引燃温度()允许的设备温度组别Tl450TIT6T2300T2T6危险场所要求的温度组别气体或蒸气的引燃温度()允许的设备温度组别T3200T3T6T4135T4T6T5100T5T6T685T65.0.6选型应考虑下列外部环境条件的影响:1电气设备应满足安装使用场所的气候环境条件,诸如雨水、沙尘、盐雾、化学气体腐蚀、高温、低温、湿热、日照、振动环境因素的影响;2根据外部雨水和沙尘环境,按照外壳防护等级(IP代码)GB/T4208要求选取外壳防护等级并符合外壳防护等级要求;3根据外部盐雾环境,按照环境试验第2部分:试验方法试验Kb:盐雾,交变(氯化钠溶液)GB/T2423.18要
38、求选取环境试验严酷并符合盐雾环境试验严酷等级要求;4根据外部化学气体腐蚀环境,按照户内户外防腐电工产品环境技术要求JB/T9535、户内户外防腐低压电气环境技术要求JB/T9536、电工电子产品环境第2部分:试验方法试验Kca:高浓度二氧化硫试验GB/T2423.33选取环境试验严酷等级(W、FKF2、WFl、WF2),符合化学气体腐蚀环境试验严酷等级要求;5根据外部高温环境,按照电工电子产品环境试验第2部分:试验方法试验B:高温GB/T2423.2选取环境试验严酷等级,符合高温环境试验严酷等级要求;6根据外部低温环境,按照电工电子产品环境试验第2部分:试验方法试验A:低温GB/T2423.1
39、选取环境试验严酷等级,符合低温环境试验严酷等级要求;7根据外部湿热环境,按照电工电子产品环境试验第2部分:试验方法试验Db:交变湿热(12h+12h循环)GB/T2423.4选取环境试验严酷等级,符合湿热环境试验严酷等级要求;8根据外部太阳辐射环境,按照环境试验第2部分:试验方法试验Sa:模拟地面上的太阳辐射及其试验导则GB/T2423.24选取太阳辐射试验严酷等级,符合太阳辐射环境试验严酷等级要求;9根据外部振动环境,按照环境试验第2部分:试验方法试验Fc:振动(正弦)GB/T2423.10选取振动试验严酷等级,符合振动环境试验严酷等级要求。6防爆电气设备安装要求6.0.1防爆电气设备安装除
40、应符合本文件外,尚应符合爆炸性环境第15部分:电气装置的设计、选型和安装规程GB3836.15、电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257、危险场所电气安全防爆规范AQ3009、城镇燃气雷电防护技术规范QX/T109等国家现行有关标准规范的规定。6.0.2爆炸危险环境的电气装置的安装,应按已批准的设计文件进行施工,正确规范安装。6.0.3防爆电气设备的类型、级别、组别、环境条件以及特殊标志等,应符合设计的规定。6.0.4防爆电气设备的铭牌、防爆标志、警告牌应正确、清晰。6.0.5防爆电气设备的外壳和透光部分应无裂纹、损伤。6.0.6防爆电气设备的紧固件应齐全且型号规
41、格一致,具有防松、防腐等措施。6.0.7防爆电气设备宜安装在金属制作的支架上,支架应牢固,有振动的电气设备的固定螺栓应有防松装置。6.0.8防爆电气设备接线盒内部接线紧固后,裸露带电部分之间及金属外壳之间的电气间隙和爬电距离应符合标准规定要求。6.0.9防爆电气设备多余的进线口应采用满足设备引入口防爆型式和结构的封堵方式进行封堵。6.0.10防爆照明灯具应按规定保持其防爆结构及完整性,光源种类、型号和功率,应符合危险区域设计和产品技术条件的要求;灯具安装方式应与说明书规定相符。6.0.11对于铠装电缆引入装置,应符合下列规定:1其防爆型式应与防爆设备主体防爆型式相符且必须有铠装层压紧装置;2防
42、爆等级和防护等级IP不应低于其安装爆炸环境设计的要求;3铠装电缆引入装置的防爆结构有双密封或填料式两种型式:1)当采用双密封结构的铠装电缆引入装置,电缆应该是致密的、具有内护套的且内护套为圆形的铠装电缆,前端引入口端密封圈的内径与电缆内护套外径相匹配(建议允许差值为lmm),尾端引入口端密封圈的内径与电缆外护套相匹配;2)当采用填料式铠装电缆引入装置时,芯线之间应被填料填充,如:填料为A/B双组份防爆胶泥,电缆芯线应分开浇封,填料凝固后应不透水、不收缩、没有裂纹;安装的填料最小长度应为20mm,保证沿密封填料长度20mm各点上至少有20%的横截面积被填充。6.0.12爆炸危险环境中电气设备的保
43、护装置应符合设计要求。6.0.13电气设备的电缆或导线引入口需用钢管/挠性管连接时,宜用一个过渡压紧元件,达到先压紧密封圈后才可连接钢管/挠性管。6.0.14隔爆型设备应符合下列规定:1仅有EX元件防爆合格证(证书带有符号“U”)的设备不得安装在爆炸危险场所,它们应与其他设备组装在一起,重新评定后取得设备防爆合格证;注:设备不经重新评定不能改变设备的内部元件,因为忽视条件变化会导致压力重叠、温度组别变化或其他类似可能的情况导致防爆合格证失效。2安装设备时应注意防止具有法兰结构的隔爆接合面和任何不是设备一部分的固体障碍物(如钢架、墙、气候防护罩、安装板、管道或其他电气设备)之间的距离不小于表6.
44、0.14的规定,试验证明隔离距离可以更小并有文件证明的情况除外;表6.0.14与危险场所气体组别有关的隔爆接合面与障碍物间的最小距离气体分类最小距离(mm)IIA10IIB30IIC403隔爆接合面的保护应符合下列要求:O应按照制造商的要求对隔爆接合面进行防腐保护,只有制造商的文件规定时才允许使用衬垫;2)隔爆接合面或隔爆面上不能涂漆;注:1允许完全装配后(由用户)涂漆。隔爆接合面上涂油脂会减少油漆进入隔爆接合面的隔爆间隙内,但不能完全消除。2为了避免静电荷在设备上聚集,隔爆外壳涂漆的涂层厚度应符合爆炸性环境第1部分:设通用要求GB/T3836.1-2021第7.4.2条C)要求。3)制造商的
45、文件没有说明隔爆接合面保护,包括润滑脂的使用,则在装配前,只允许在接合面涂防腐润滑脂,例如凡士林或皂稠化矿物油。如果使用润滑脂,润滑脂应不会因老化而硬化、不蒸发、不会导致接合而腐蚀。在选择和使用润滑脂时确保是非凝固的并允许接合面的打开;4)采用双密封结构和填料式电缆引入装置,隔爆型的设备引入口的螺纹应是隔爆螺纹并且满足隔爆螺纹接合面的要求;5)安装时隔爆接合面或隔爆面不得磕伤、划伤。6.0.15增安型设备应符合下列规定:1外壳内有裸露带电件的外壳防护等级应不低于IP54,仅含有绝缘带电件的应不低于IP44o安装在干净环境下并且通常有人管理的旋转电机防护等级不低于IP20;2引入装置与电缆相适应,使电缆与增安型设备有效连接。应能够保持防爆型式“e”,与密封元件一起使端子盒外壳达到IP54;3接线盒内接线时应保证其规定的电气间隙和爬电距离,如果多根导体连接在一个接线端子上时,应注意保证每根都夹牢。6.0.16本安型设备应符合下列规定:1有本质安全电路导线的电缆应标示出来。如果护套或表层用颜色标志,该颜色应为淡蓝色,该标志的电缆不应用于其他目
