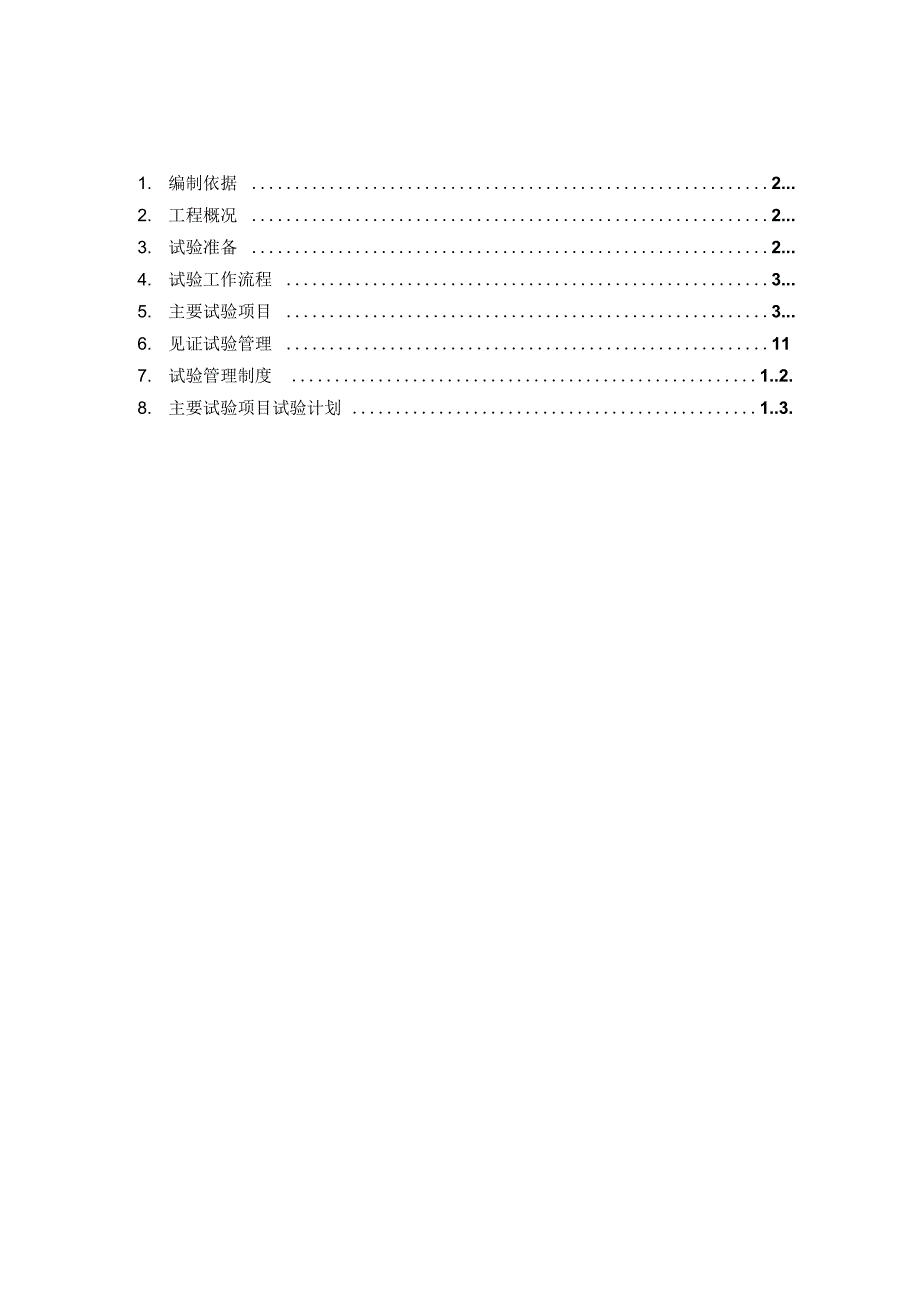

1、1. 编制依据 2.2. 工程概况 2.3. 试验准备 2.4. 试验工作流程3.5. 主要试验项目 3.6. 见证试验管理117. 试验管理制度1.2.8. 主要试验项目试验计划 1.3.1 .编制依据1.1 钢筋机械连接通用规程JGJ107 2003;1.2 混凝土结构工程施工质量验收规范GB5020* 2002;1.3 地下防水工程施工质量验收规范 GB50208- 2002;1.4 屋面工程质量验收规范 GB50207- 2002;1.5 屋面防水工程质量验收规范 GB50207-200Z1.6 民用建筑工程室内环境污染控制规范GB50325-2002，2 .工程概况本工程为中国北部五
2、金机电博览集散中心，位于唐山市南新东道以南， 东环路以西。商铺地上3层，层高详见施工中层高表所示。结构形式：框架结构，独立基础和条形基础，结构嵌 固端位于基础顶。地下工程防水等级为：二级3 .试验准备3.1 建立施工现场试验室本工程在现场北侧临建设置标准养护室，内设置标养箱3台，保证标养室温度在202C范围内，湿度95%以上。3.2 试验设备配置本工程施工期间计划配备以下试验设备:设备名称规格单位数量备注混凝土试模P 100X100X100组40有合格证砂浆试模70.7 义 70.7 义 70.7组8有合格证抗渗试模175X180X150组2有合格证坍落度筒100X200X300套1有合格证1
3、台1经同检定合格案秤1000kg台1经同检定合格铁抹子r小型个3天平称500g台1经同检定合格环力200mm副2有合格证3.3确定试验室本工程一般试验及见证试验选择具有见证试验资格的唐山市诚鉴建筑工程材料检测有限公司（70%和唐山中权工程检测有限公司（30%3.4 人员准备本工程试验检验工作计划配备具有材料物理性能检验、建筑材料试验职业资 格证书的试验员一名，配合工人1名。4.试验工作流程物资部组织物资进场作待检标识并通知试验员取样通知见证监理工 程师旁站监督见证取样试验员取样样取倍双场照组并识标不合格允许复试试验室试验不允许复试或 复试不合格允许使用5.主要试验项目5.1 混凝土工程5.1.
4、1 本工程混凝土全部采用预拌混凝土，混凝土供应单位为唐山市双赢建筑工程公司。混凝土施工试验项目包括：抗压强度试验和抗渗等级试验。5.1.2 混凝土试件的取样及留置5.1.2.1 混凝土试件的取样混凝土试件应在混凝土浇筑地点随机取样制作；每组试件所用的拌合物应从同一车混凝土中取出，并在卸料量的1/4至3/4之间取样。5.1.2.2 混凝土抗压强度试件的留置5.1.2.2.1 每100m的同配合比混凝土，取样不得少于一次；5.1.2.2.2 当一次连续浇筑超过1000m3寸，同一配合比混凝土每200m取样不得少于一次；5.1.2.2.3 每一楼层、同一配合比的混凝土，取样不得少于一次；5.1.2.
5、2.4 每次取样应至少留置一组标准养护试件， 并根据工程需要留置确定拆模强度、 结构实体检验、 判定冬施混凝土临界强度、 冬施同条件28天转标养28天等同条件养护试件，试件组数根据工程部位及施工季节留置。5.1.2.2.5 用于结构实体检验的混凝土同条件试件，应选择涉及结构安全的重要部位留置，具体部位由监理（建设）、施工单等各方共同选定。5.1.2.3 混凝土抗渗试件的留置抗渗混凝土抗渗等级试验试件， 按同一单位工程、 同一强度等级、 同一配合比的混凝土取样不少于一次，且连续浇筑混凝土每500m3 应留置一组，每项工程不得少于两组。5.1.3 混凝土试件的制作及养护5.1.3.1 本工程混凝土
6、试件的成型采用 100*100*100 试模， 在试件成型前先将试模内表面涂上一层脱模用机油。5.1.3.2 取样前应先检测混凝土坍落度， 坍落度符合设计及使用要求时方可进行取样。 混凝土装入试模后应放置在混凝土振动台上振捣密实， 试件表面用铁抹子抹压平整。5.1.3.3 标准养护试件成型后应将试件表面加以覆盖，以防止水分蒸发，并在20 5环境下静置一昼夜，然后编号拆模，拆模后试件应立即放进温度为20 2和湿度在95%以上的标养室中进行养护，标养试件间间距应不小于10mrrr 20mm5.1.3.4 同条件养护试件与其代表的混凝土结构养护条件相同， 同条件试件成型拆模后，放入用钢筋焊好的试块专
7、用笼里，放置在其代表的结构构件旁，与结构进行同条件养护。 用于结构实体检验的同条件养护试件以常温情况下日平均温度逐日累计达600 天时的龄期为等效养护效龄期 ,0 及以下的龄期不计入， 一般不小于 14天， 不大于 60 天。 冬施情况下的龄期由监理单位与施工单位共同协商而定。5.1.4 试验结果判定5.1.4.1 单位工程中强度等级相同、 龄期相同以及生产工艺条件合配合比基本相同的混凝土组成一个验收批，混凝土强度应分批进行统计、评定。5.1.4.2 混凝土强度检验评定以同批内标准试件的全部强度代表值按 混凝土强度检验评定标准 (GB/T50081-2002) 规定采用统计和非统计方法进行强度
8、检验评定。5.2 钢筋工程5.2.1 钢筋原材试验钢筋原材试验包括：拉伸试验( 屈服强度、抗拉强度、强屈比、超屈比最大力下总拉长率、重量偏差 ) 。当钢筋加工过程中发现钢筋脆段，焊接性能不良或机械性能显著不正常等现象时，还应对钢筋进行化学分析或其它各项检验。5.2.1.1 试件的取样每一验收批由同一厂别、同牌号、同炉号、同规格、同一进场时间的钢筋组成，每 60t 为一验收批, 不足 60t 时, 亦按为一验收批。拉伸试件和弯曲试件应从任意两根（或两盘）钢筋中分别切取, 截取长度拉伸试件为5do+200mm冷弯试件为5d o+150mm试件在切取时，需在钢筋或盘条的任意一端截去500mncB切取
9、5.2.1.2 试验结果判定钢筋原材试验， 如有一项试验结果不符合要求， 则从同一批钢筋中另取双倍数量的试件重作各项试验， 如仍有一个试验不合格， 则该批钢筋为不合格， 不合 格产品禁止在施工中使用。5.2.2 钢筋连接试验本工程直径大于等于18mms筋连接接头采用单面焊接连接。具试验项目包括：工艺检验、现场检验。5.2.2.1 试件的取样方法及数量5.2.2.1.1 工艺检验钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行接头工艺检验，每种规格钢筋接头试件应不少于 3 根， 钢筋母材抗拉强度试件不应少于 3 根， 且 应取自接头试件的同一根钢筋。5.2.2.1.2 现场检验同一施工条件
10、下的同一批材料的同等级、同规格、同型式的接头，以 300个钢筋接头作为一个验收批，不足300 个的也作为一个验收批。每一验收批，必须在工程结构中随机截取3 个试件做抗拉强度试验。在现场连续检验10 个验收批，全部单向拉伸试件一次抽样均合格时，验收批接头数量可扩大一倍。5.2.2.2 试验结果判定5.2.2.2.1 工艺检验3 根接头试件的抗拉强度均应达到和超过钢筋抗拉强度标准值， 接头连接件单的屈服承载力和抗拉承载力的标准值应不小于被连接钢筋的屈服承载力和抗拉承载力标准值的1.10倍。当试件断于钢筋母材时，即f0mstf0st试件合格；当试件断于接头长度区段时，则应满足f0mst 1.10f
11、Uk才能判为合格。5.2.2.2.2 现场检验当 3 个试件的抗拉强度试验均符合下表的要求，该验收批合格。接头等级I级II级in级抗拉强度f mst A f st 或 A 1.10f ukf mst A f ukf mst A 1.35f yk注：f0mst：接头试件实际抗拉强度；f：接头试件中钢筋抗拉强度实测值；fuk： 钢筋抗拉强度标准值；f yk：钢筋屈服强度标准值。如有1个试件强度不符合要求，应再取6个试件进行复验。复验中如仍有1 个试件试验结果不符合要求，则该验收批不合格。5.3 水泥试验5.3.1 水泥试验项目强度，安定性，初凝时间、终凝时间5.3.2 水泥取样方法和数量5.3.2
12、1 水泥试验应从同一水泥厂、同强度等级、同品种、同一生产时间、同一进场日期的水泥中抽取，200t为一验收批，不足200t时，亦为一验收批。5.3.2.2 每一验收批取样一组，数量为12kg。5.3.2.3 取样要有代表性，一般从20个以上的不同部位或20袋中取等量样品，总数至少12kg,拌和均匀分成两等份，一份由试验室按标准进行试验， 一份密封保存备效验用。5.4 砂试验5.4.1 试验项目筛分析、密度、表观密度、含泥量、泥块含量5.4.2 取样方法及数量5.4.2.1 在料堆上取样时，取样要均匀。取样先将取样部位表层铲除，然后由各部位抽取大致相等的试验砂 8份（每份11kg以上），搅拌均匀
13、后缩分成一 组试样。5.4.2.2 砂按同一产地、同一规格、同一进场时间，每400m3或600t为一验收批，不足400m城600t亦为一验收批计算5.4.2.3 每一验收批取样一组，砂数量为 20kg。5.5 防水材料试验本工程计划采用的防水材料包括：弹性体改性沥青防水卷材、4mnff SBStI PYPEPE型防水卷材、3mnS SBSEI PY PE PE型防水卷材，1.5mm厚JS复合防水涂 料、3*300钢板止水带。5.5.1 弹性体改性沥青防水卷材、4mm 3mnB SBSI PYPEPE型防水卷材进场后必须有出厂合格证及质量检验报告， 并进行外观质量检查， 检查规格、 型号、 牌号
14、是否一致。 外观质量检查合格后， 按规定取样送试验室进行复试， 复试合格 后方可使用。5.5.1.1 必试项目拉力、最大拉力时延伸率、低温柔度、耐热度、不透水性。5.5.1.2 取样方法以同一类型、 同一规格 10000 平方米的产品为一批， 不足 10000 平方米按一 批计。在每批产品中随机抽取五卷进行单位面积质量、面积、厚度及外观检查。从单位面积质量、 面积、 厚度及外观检查合格的卷材中人去一卷进行材料性能检验。贱试样卷材切除距外层卷头2500mmt,顺纵向切取长度1000mm勺全幅卷材 试件 2 块， 1 块作物理力学性能检验用，另 1 块备用。5.5.2 1.5mm厚JS复合防水涂料
15、本工程雨篷、窗口、空调室外机挑板防水为 1.5 厚聚合物水泥基防水涂料，防水涂料进场后要出具产品出厂合格证、质量检验报告及产品计量措施。必试项目：断裂延伸率、拉伸强度、低温柔度、不透水性（或抗渗性）取样方法： 以同一类型10t 产品为一验收批， 不足 10t 也按一批计。 产品的液体组分取样按GB/T3186的规定进行，配套固体组分的抽样按GB1297升的袋装水泥的规定进行，两组份共取5kg 样品。5.6 回填土基槽回填土： 建筑物周边800 范围内用 2:8 灰土， 其余部分用素土分层夯填至室外地坪-700mm压实系数不小于0.95 ,其质量控制与检验按现行国家施工 验收规范执行。5.6.1
16、 必试项目干容重、压实系数。5.6.2 取样方法在环刀内壁上涂一薄层凡士林， 刃口向下放在土样上， 将环刀垂直下压， 并 用切土刀延环刀外测切削土样， 边压边削至土样高出环刀， 用钢丝锯整平环刀两 端土样，擦净环刀外壁，称取湿土质量，用酒精结合铝合测出湿土的含水率。回填土应分层在夯实层表面下2/3处采用环刀取样，基槽回填土每层每1020 m2 取一个检验点。竣工验收采用荷载试验检验垫层承载力时每单位工程不应少于 3 点。5.7 加气混凝土砌块5.7.1 必试项目：抗压强度、干密度5.7.2 取样方法同品种、同规格、同等级的砌块，以 10000块为一验收批，不足 10000块也按一批计。 从尺寸
17、偏差与外观检验合格的砌块中， 随机抽取砌块， 制作三组试件进行立方体抗压强度试验，制作3 组试件做干密度检验。5.8 砌筑砂浆本工程砌筑砂浆采用现场自行搅拌方式， 搅拌前水泥、 砂应经试验室复试合格，并由试验室试配开出配合比通知单后，方可正式进行搅拌。5.8.1 必试项目：稠度、抗压强度。5.8.2 取样方法与试块的留置试块的取样： 施工中取样应在施工地点的砂浆槽， 砂浆运输车或搅拌机出料口，至少要从三个不同部位集取，数量应多于试验用料的12倍。试块的留置： 砌筑砂浆以同一强度等级、 同一配合比、 同种原材料每一楼层或 250m3 砌体为一验收单位。每一取样单位标准养护试件的留置组数不得少于一
18、组。如现场需要，还应制作同条件养护试件，试样要有代表性，每组试块的试样必须取自同一次拌制的砂浆拌合物。5.8.3 试块的养护标养试块成型后，应放在 20 5环境停置24 2h 拆模。拆模前要先编号，在试块上注明工程部位、制模日期、强度等级以及试块类型，并放在温度为202、相对湿度大于95%的养护室内养护。5.8.4 砂浆试块强度的评定同一验收批砂浆试块强度平均值， 必须大于等于设计强度等级所对应的立方体抗压强度。同一验收批砂浆试块抗压强度的最小一组平均值， 必须大于等于设计强度等级所对应的立方体抗压强度的 0.75 倍。5.9 装饰装修材料与环保5.9.1 工程中所使用的砂、石、砖、水泥、商品
19、混凝土、混凝土预制构件和新型墙体材料等无机非金属建筑主体材料，其发射性指标限量应符合下表的规 止无机非金属建筑主体材料发射性指标限量测定项目限量内照射指数iRa1.0外照射指数Iy1.05.9.2 工程中所使用的无机非金属装修材料，包括石材、建筑卫生陶瓷、 石膏板、吊顶材料、无机瓷质砖粘接剂等，进行分类时，其放射性指标限量应符 合下表规定：无机非金属装修材料放射性指标限量测定项目限量AB内照射指数iRa1.01.3外照射指数Iy1.31.95.9.3工程室内用人造木板及饰面人造木板，必须测定游离甲醛含量或游离甲醛释放量。5.9.4 工程室内用水性涂料，应测定挥发性有机化合物（VO0和游离甲醛
20、的含量，其限量符合下表的规定：室内用水性涂料中挥发性有机化合物（VOQ和游离甲醛限量测定项目限量VOC (g/L)200游离甲醛（g/kg）0.15.9.5工程室内用溶剂型涂料，按其规定的最大稀释比例混合后，测定挥发性有机化合物（VO0和苯含量，其限量符合下表的规定：室内用溶剂性涂料中挥发性有机化合物（VO和苯限量涂料名称VOC (g/L)苯(g/kg)醇酸漆 5505硝基清漆 7505聚氨酯漆7005酚醛清漆 5005酚醛磁漆3805酚醛防锈漆 2705其他溶剂型涂料 60055.9.6 工程室内用水性胶粘剂，应测定其挥发性有化合物（VO0和游离甲 醛的含量，其限量符合下表的规定：室内用水性
21、胶粘剂中挥发性有机化合物（VOQ和游离甲醛限量测定项目限量VOC (g/L)50游离甲醛（g/kg）15.9.7 工程室内用溶剂型胶粘剂，测定挥发性有机化合物（VO和苯含量,其限量符合下表的规定：室内用溶剂胶粘剂中挥发性有机化合物（VOQ和苯限量测定项目限量VOC (g/L)750苯(g/kg)55.9.8 工程室内用水性阻燃剂（包括防火涂料）、防水剂、防腐剂等水性处 理剂，应测定挥发性有机化合物（VO0和游离甲醛的含量，其限量符合下表的 规定：室内用水性处理剂中挥发性有机化合物（VOQ和游离甲醛限量测定项目限量VOC (g/L)200游离甲醛（g/kg）0.56.见证试验管理6.1 本工程必
22、须实行有见证取样和送检的项目包括：6.1.1 用于承重结构的混凝土试块（28大标养）；6.1.2 用于承重结构的钢筋及连接接头试件；6.1.3 地下、屋面、厕浴间使用的防水材料；6.1.4 用于结构实体检验的混凝土同条件试块；6.1.5 国家规定必须实行见证取样和送检的其它试块、试件和材料6.1.6 对材料质量发生疑问或争议时应进行见证检验6.2 本工程见证取样数量和送检要求6.2.1 用于承重结构的混凝土试块， 按强度等级， 见证取样数量都为100%；结构实体混凝土检验试块留置范围仅限于涉及结构安全的重要部位， 同一强度等级同条件试件留置数量不宜小于 10 组，且不少于 3 组。6.2.2
23、用于承重结构的钢筋按进场时间、数量取样，进行100%见证。6.2.3 钢筋机械连接接头按规格，进行100%见证。6.2.4 地下、屋面、厕浴间使用的防水材料，按防水材料种类，进行100%见证。6.3 见证取样和送检程序6.3.1 施工单位和建设（监理）单位共同确定见证试验室；6.3.2 建设 （监理） 单位向试验室递交 “有见证取样和送检见证人备案书” ；6.3.3 在规定的见证试验项目和见证试验部位取样时，施工单位试验人员应提前通知监理单位见证人， 以便于见证人对取样及送样过程进行监督， 并填写见证记录；6.3.4 见证试验应由试验室在见证试验报告上应加盖“有见证试验”专用章以便于查验。7.
24、 试验管理制度7.1 标准养护室管理制度7.1.1 标准养护室现场采用标养箱对混凝土试块、砂浆试块的标准养护，三天后送试验室继续标准养护。7.1.2 养护条件：温度20 2，湿度大于95。7.1.3 湿度及温度控制方法：用电加热器加热水蒸汽升温；用自来水喷淋降温。7.1.4 室内悬挂干湿温度计，并定时查看并纪录。7.1.5 经常检查温度控制仪的工作情况，每两天检查一次电热水器的水位高度，以免干烧。7.1.6 进出养护室应随手关门，以免造成室内温度波动及湿度损失。7.1.7 经常对标养室进行清扫，保持标养室内清洁。7.2 现场试验员岗位责任制7.2.1 负责工程物资检验及施工试验的取样、委托工作
25、并负责取得试验报告。7.2.2 负责按标准方法成型混凝土、砂浆试块，并对混凝土、砂浆试块进行养护。7.2.3 对进场商品混凝土资料进行检查， 负责进行商品混凝土坍落度检测。7.2.4 负责按标准方法抽取水泥、砂、石、土壤等试样，并负责试验委托。7.2.5 在试验结果出现不合格时，应及时向工程技术负责人报告。7.2.6 负责现场试验室及养护室的日常管理。7.2.7 负责作好各种试验台帐。8. 主要试验项目试验计划8.1 钢筋原材试验计划表钢筋原材试验组数计划具体见附表-1 ；8.2 钢筋接头试验计划表钢筋接头工程清单未给出，实际工程中按实际见证取样。8.3 防水材料试验计划统计表防水材料试验计划见附表-2 ；8.4 混凝土试块试验计划表混凝土试块试验计划见附表-3
