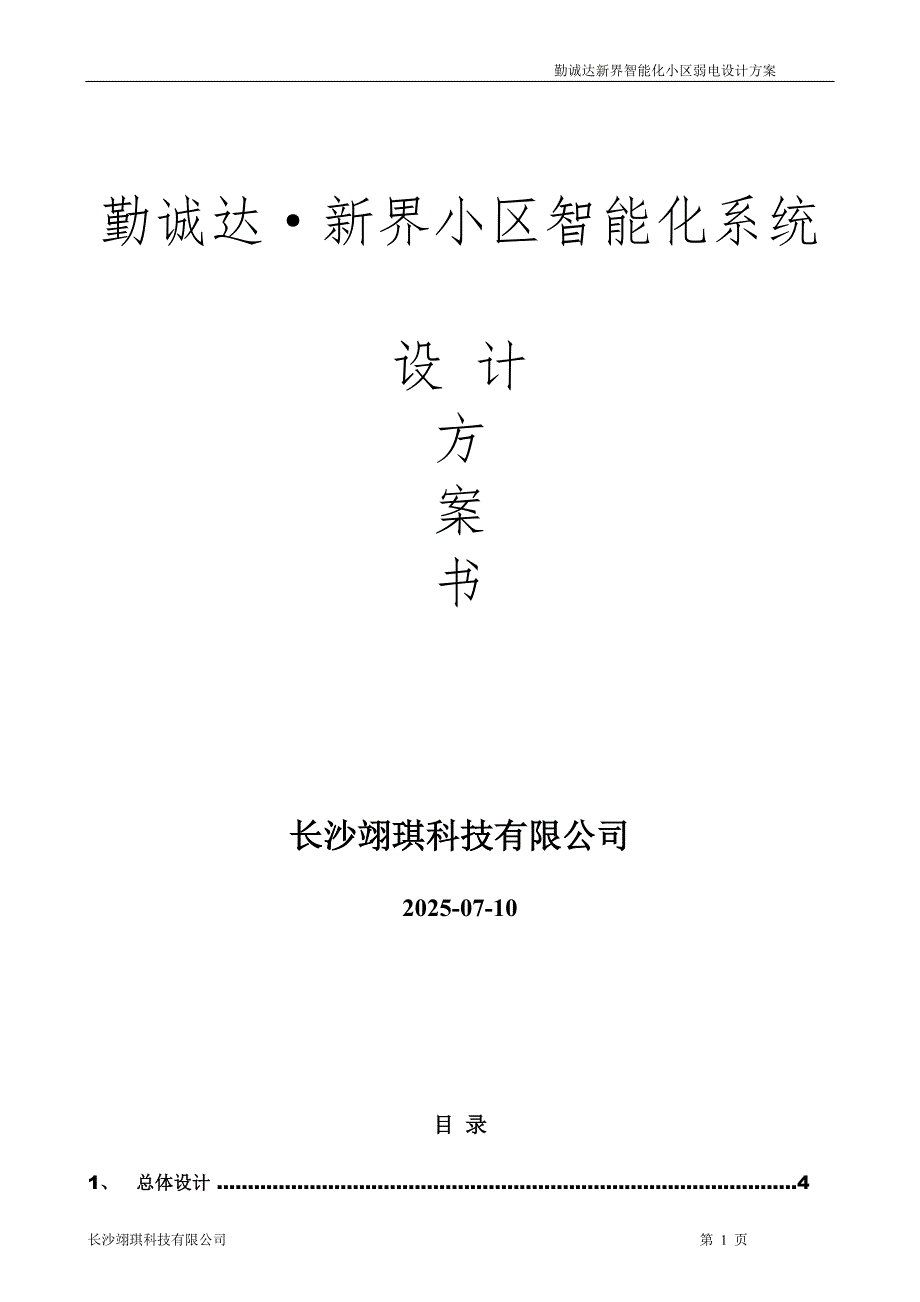

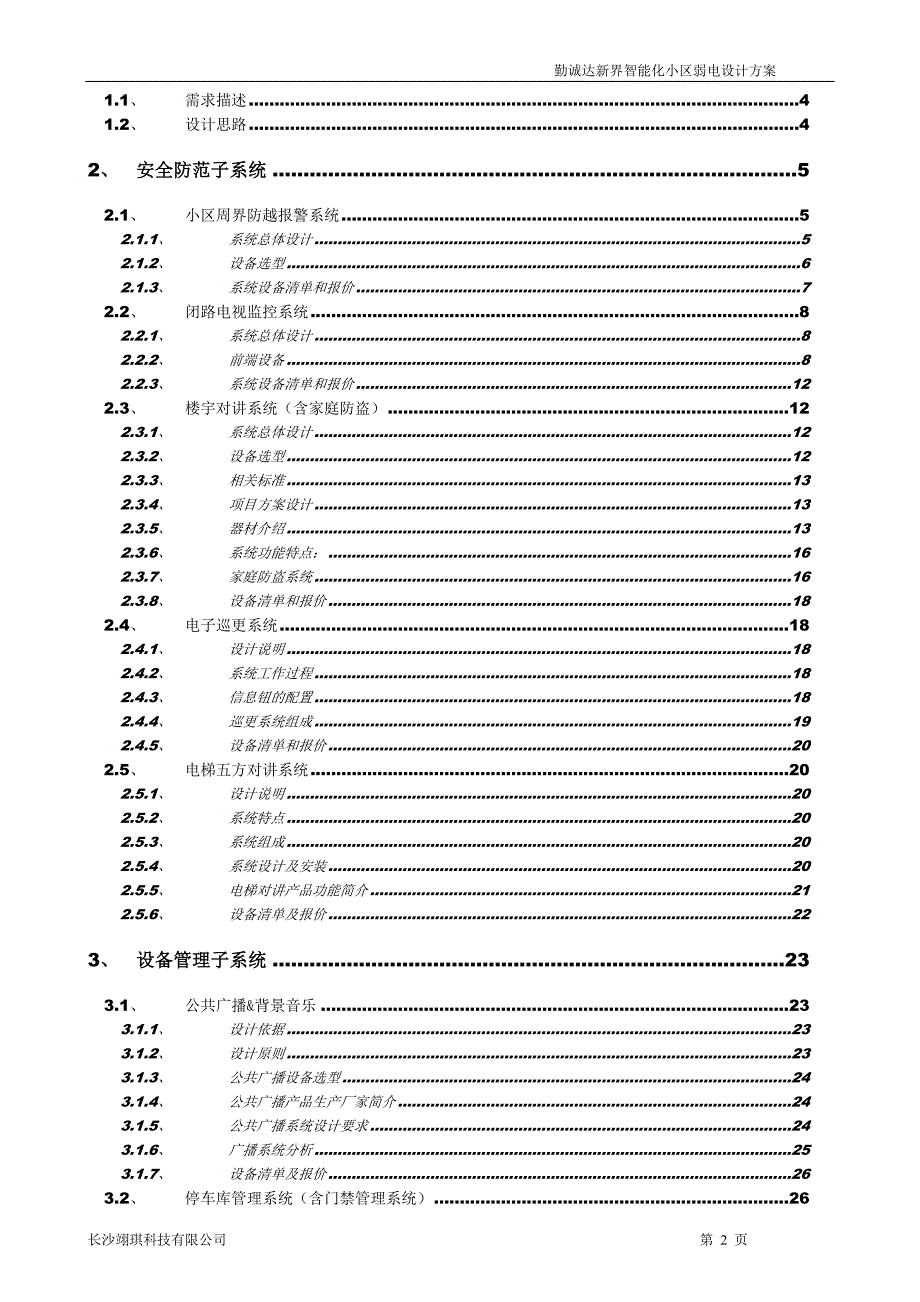

1、 勤诚达新界智能化小区弱电设计方案 勤诚达新界小区智能化系统设 计方案书长沙翊琪科技有限公司2025-07-10目 录1、总体设计41.1、需求描述41.2、设计思路42、安全防范子系统52.1、小区周界防越报警系统52.1.1、系统总体设计52.1.2、设备选型62.1.3、系统设备清单和报价72.2、闭路电视监控系统82.2.1、系统总体设计82.2.2、前端设备82.2.3、系统设备清单和报价122.3、楼宇对讲系统(含家庭防盗)122.3.1、系统总体设计122.3.2、设备选型122.3.3、相关标准132.3.4、项目方案设计132.3.5、器材介绍132.3.6、系统功能特点:1

2、62.3.7、家庭防盗系统162.3.8、设备清单和报价182.4、电子巡更系统182.4.1、设计说明182.4.2、系统工作过程182.4.3、信息钮的配置182.4.4、巡更系统组成192.4.5、设备清单和报价202.5、电梯五方对讲系统202.5.1、设计说明202.5.2、系统特点202.5.3、系统组成202.5.4、系统设计及安装202.5.5、电梯对讲产品功能简介212.5.6、设备清单及报价223、设备管理子系统233.1、公共广播&背景音乐233.1.1、设计依据233.1.2、设计原则233.1.3、公共广播设备选型243.1.4、公共广播产品生产厂家简介243.1.5

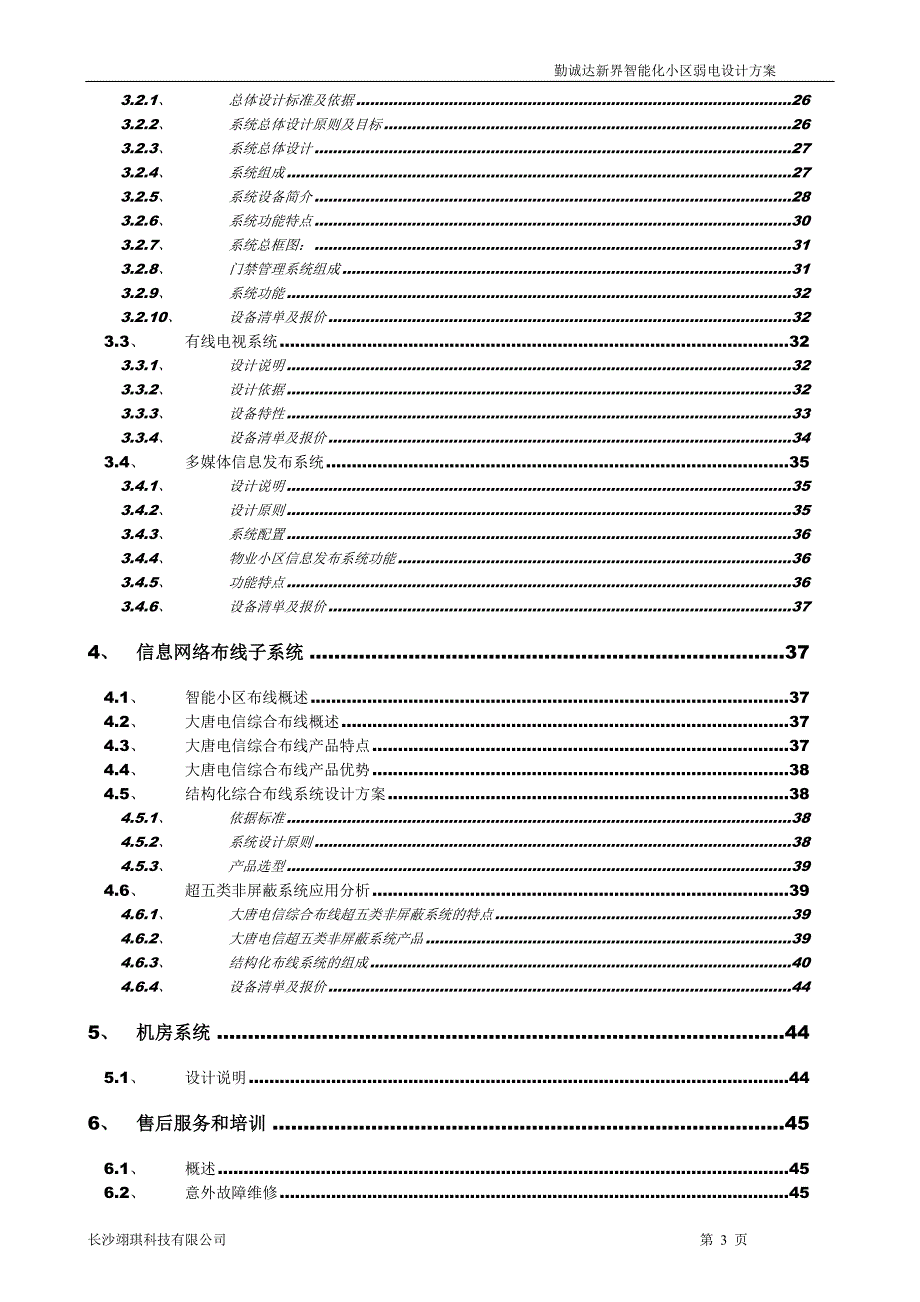

3、公共广播系统设计要求243.1.6、广播系统分析253.1.7、设备清单及报价263.2、停车库管理系统(含门禁管理系统)263.2.1、总体设计标准及依据263.2.2、系统总体设计原则及目标263.2.3、系统总体设计273.2.4、系统组成273.2.5、系统设备简介283.2.6、系统功能特点303.2.7、系统总框图:313.2.8、门禁管理系统组成313.2.9、系统功能323.2.10、设备清单及报价323.3、有线电视系统323.3.1、设计说明323.3.2、设计依据323.3.3、设备特性333.3.4、设备清单及报价343.4、多媒体信息发布系统353.4.1、设计说明

4、353.4.2、设计原则353.4.3、系统配置363.4.4、物业小区信息发布系统功能363.4.5、功能特点363.4.6、设备清单及报价374、信息网络布线子系统374.1、智能小区布线概述374.2、大唐电信综合布线概述374.3、大唐电信综合布线产品特点374.4、大唐电信综合布线产品优势384.5、结构化综合布线系统设计方案384.5.1、依据标准384.5.2、系统设计原则384.5.3、产品选型394.6、超五类非屏蔽系统应用分析394.6.1、大唐电信综合布线超五类非屏蔽系统的特点394.6.2、大唐电信超五类非屏蔽系统产品394.6.3、结构化布线系统的组成404.6.4、

5、设备清单及报价445、机房系统445.1、设计说明446、售后服务和培训456.1、概述456.2、意外故障维修456.3、定期维护保养456.4、培训目的及目标456.5、培训资源451、 总体设计1.1、 需求描述勤诚达新界项目位于湖南望城县星城镇月亮岛社区,西临金星北路,项目总用地约346482平米,规划总建筑面积约1252470平米,有小高层住宅、花园洋房、商业用房、酒店式公寓、幼儿园等多种业态。其中一期总建筑面积约为49万平米。新界A区的A1、A2、A3公寓酒店、C1至C12别墅、D1至D5栋高层、E1、E2、E3、F1至F5高层、G1至G5高层、商务会所、附属地下室及一期A区整个园

6、区的综合布线、监控、背景音乐、电子巡更、住宅可视对讲、有线电视网络电话、停车场管理、电梯对讲、信息发布、访客登记、一卡通门禁、机房工程、小区弱电室外穿线管网、桥架等系统的设备材料采购及安装调试工作,并通过验收,所有系统的管线均为各设备至弱电中心控制室范围内全部工作内容。1.2、 设计思路实用性:遵循“回归自然,以人为本”的原则,适合不同层次住户的使用.先进性:采用先进的自动控制、软件数据库技术、计算机网络通讯技术、物业信息管理技术和住宅智能化系统的集成理念。安全性:在住宅周边区域、公建设施等方面全方位地应用最新的安防产品构成系统,为住宅住户提供安全的生活空间。可靠性:系统所选用的技术及配套设备

7、必须成熟可靠,以保证整个系统的长期正常运行。经济性:在考虑整个系统先进、可靠的同时,还着重考虑了系统的经济实用性。高效性:通过信息系统的集成,方便物业管理人员对整个住宅进行有效的管理,提高工作效率,控制管理成本。开放性:系统所使用的产品都符合一定的标准,并具备一定的开放性,使系统可供二次开发。可扩充性:系统的设计都考虑了将来扩容和后期连接的需要。可操作性:各子系统的使用界面简单明了,方便住宅各种层次的用户的使用。住宅小区物业管理智能化系统安全防范子系统设备管理子系统周界防越报警系统电子巡更系统电梯五方对讲系统有线电视系统信息发布系统公共广播背景音乐停车库管理系统信息网络布线子系统闭路电视监控系

8、统楼宇对讲系统机房系统2、 安全防范子系统安全防范子系统通过智能化防范措施结合人防在众多的实践中的效果得到验证,是当前最有效的,有效地遏制了犯罪行为的进行,保障了人民居家和人身安全。安防系统应全面有效,包括以下几个系统:l 小区周界防越报警系统l 闭路电视监控系统l 楼宇对讲系统(含家庭报警)l 门禁管理系统l 电子巡更系统l 电梯五方对讲系统2.1、 小区周界防越报警系统2.1.1、 系统总体设计周界防越报警系统主要监视小区周边情况,防止非法入侵。在小区围墙周边设三光束红外线探测器,每一对三光束红外线探测器形成一个报警防范保护区,周界防越报警可对小区周界实行24小时全天候监控,实现自动报警及

9、警情记录以便事后查询,使保安人员能及时准确地了解小区周界的情况。系统可以和小区内出入口闭路电视监控和小区内环境闭路电视监控联动,通过云台摄像机的预制位和预设运动轨迹对警情自动跟踪监视。参照勤诚达.新界小区的实际情况,周界报警采用先进设备,系统配有电子地图模板,通过网络把前端信息传到监控电脑上方便值班人员及时形象的了解情况并作相应处理。2.1.2、 设备选型设备选用豪恩前端探测器实现周界防越报警的技术方式有:摄像机24小时监视及移动报警录像方式;人体入侵探测方式(如主动红外对射探测器、围栏振动探测器、地磁感应探测器等);电子脉冲式阻挡报警方式等。从系统的实用性和投资的经济性出发,本方案采用主动式

10、红外对射探测器联动电子报警显示地图来实现周界防越报警。主动式红外探测器由投光器与受光器组成,为降低误报率,选用红外三光束对射探测器,并根据小区围墙的长度来选择不同探测距离的红外探测器。当有人使用非常手段进入小区时,投光器发出的红外光被遮挡,受光器接收不到红外光,即认为有非法越界者,这时该红外探测器输出报警信号传送到控制中心的报警电脑主机上。本系统的红外主动探测器选用豪恩品牌的系列产品。该产品具有响应迅速、低信噪比等特性,对乱光、外光等达到了极高的抑制,有效的防止误报警。主要特点如下:l 采用了自动增益回路技术,在雨天、露天、雪天等恶劣气候下自动调节感应度(最大可达200倍),以减少误动作。l

11、采用3光速主动红外l 遮断相邻两光束就会报警,反应时间100msl 1秒触电断信号产生报警输出探测器支架HO-021Dl 防火ABS塑胶材料 多种品牌探测器通用 可安装于86*86mm底盒上LHD6001简介:LHB-6001是豪恩公司最新推出的一款高性价比8防区小型主机,该产品性能稳定,操作简单,支持PGM可编程输出,可以方便的和CCTV及其他系统联动,且通信能力强,报警信息可以和其他信息分开向不同中心发送,能确保报警信息的上传准确及时,避免堵塞,非常适合于商铺及银行金融系统安保服务应用。产品特征:l 8路有线可编程防区;l 2组接警中心号码,4组个人用户号码;l 报警信息与布/撤防信息及故

12、障信息,可以分开向不同接警中心发送,以避免信息上传堵塞,并降低通话费用;l 通信稳定,信号强度增益可调;l 兼容安定宝4+1,Contact ID通信协议;l 电话远程布/撤防操作;l 有线警号输出;l 一路PGM可编程输出,多达98种触发事件;l 可选布撤防警号回叫确认;l 200条历史记录;l 主机防拆功能、键盘防拆功能、键盘通信线路防剪功能;l 交流掉电、电池欠压、电话掉线等故障报警;l 220V市电供电,可接DC 12V后备电源;l 键盘有紧急按键功能;l 可硬件恢复遗忘的密码,软件可设置恢复为出厂值技术参数: 控制主机外观尺寸:274mm264mm86mm工作电压:交流220V静态工

13、作电流:70mA工作温度:10C55C防区响应时间:500ms键盘外观尺寸:150mm95mm30mm工作电压:直流12V静态工作电流:30mA工作温度:10C55C报警联动该系统配置DVC产品,管理中心配有电子地地图,使保安能通过电脑更方便的知道报警区域,方便保安对报警区域进行处理。报警联网如果需要本系统可以和110区域报警中心联网,在周界报警或其它报警得到确认后,小区安防控制中心的值班人员可直接启动紧急报警按钮,通过电话线可将报警信号传输到区域报警中心。2.1.3、 系统设备清单和报价 系统设备清单和报价见附表。2.2、 闭路电视监控系统2.2.1、 系统总体设计勤诚达.新界小区的闭路电视

14、监控系统由前端摄像机、传输、控制、显示和记录等部分组成。监控点设在地下车库出入口、地下车库车辆通道、地下室设备机房入口、一层各个出入口,各楼层走廊及电梯厅、楼梯入口、电梯轿厢等重点位置。对这些区域内人员进出及活动情况进行固定监视与录像,从而掌握整个小区的安全动态信息。在本系统中摄像机、录像机选用三星品牌,三星是一家著名的视频设备的专业制造商,其产品质量和性能都位于世界同类产品的前列。后端的控制部分采用视频矩阵、控制键盘,在经画面分割器传输到彩色显示器上,可设置录像设备来保存影像资料。我们建议采用DVR等数字产品,与传统的模拟式或基于 PC视频采集卡的视频监控系统相比,具有优势。2.2.2、 前

15、端设备摄像机根据勤诚达.新界小区总平面图和有关要求,地下层及没有吊顶部位采用吊挂彩色固定摄像机;在电梯桥厢内采用电梯专用摄像机;在大范围人员集中区域采用吸顶式一体化快球;走廊等均采用半球彩色摄像机。本系统摄像机全选用三星一体球,该摄像机的水平分辨率高,一体球系统的自动光圈镜头可在环境光线有较大变化时仍能保证良好的对比度与清晰度,故低照度效果好,具有自动电子快门和逆光补偿功能,性能优越。SCO-2080RP1/3高清防水红外一体化摄像机产品特性 彩色600线水平分辨率 最低0Lux (红外灯开),红外可视距离50m 内置的2.8?10mm镜头 ICR日夜转换,动态侦测, SSNRIII (3D+

16、2D) 同轴视控(Pelco-C), RS-485,双电源SCD-2020RP1/3高清迷你红外半球摄像机产品特性: 彩色600线水平分辨率 最低照度:0Lux (红外灯开),红外可视距离7m 内置固定变焦镜头(3.6mm), SSNRIII (3D+2D) 同轴视控, 12V DCSCC-B5223P1/3高清迷你半球摄像机产品特性:.水平分辨率: 600线. f=3.0 mm,定焦光圈镜头.最低照度: 1.0Lux(彩色),0.25Lux(黑白).自适应数字降噪功能 (3D + 2D)红外变速球型号:JG-IRLD1. 采用全铝合金球型外壳设计, 部件结构紧凑,外壳防护强度高,散热性能优良

17、云台下半球外露式设计,红外灯采用外露式外壳体散热,有效解决解码板,红外灯等部件的高温老化效应。2. 采用主系统,摄像机,红外灯模块分离式外壳防护设计,防水性能好,可靠性高。3. 采用最新第三代红外阵列式(LED Array)光源。红外灯亮度高,照射距离远,光场分布均匀,使用寿命长。4. 支持红外灯亮度控制功能。红外灯亮度控制分自动控制(室内模式),自动控制(室外模式)和手动控制三种模式,根据监控目标距离的远近,实现低,中,高红外灯亮度照射,满足不同距离目标监控时红外灯照射的亮度要求,最远夜视距离可达到150米。5. 云台采用精密步进电机驱动,运转平稳,反应快速灵敏,定位精确度高。6. 云台支

18、持多种通讯协议及波特率,系统兼容性高。7. 采用EEPROM数据存储方式,断电后用户数据不丢失。8. 支持128个预置位,任意位置存储/调用,定位准确。9. 支持两点之间左右扫描、支持4组巡航,每组可以存储多达16个预置点。10. 支持360扫描、。11. 支持海康录像机3D定位功能(选配功能)。12. 安装方式:壁挂、吊装可选数字光端机8/10位数字式编码技术光功率自适应技术最远距离可实现0-100KM三级桥式三重防雷保护产品说明AVIDEO VC系列数字光端机采用专用ASIC设计、高速DSP以及千兆光传输技术,是一种全数字无压缩、无损伤的广播级传输方式。VC系列数字光端机全部采用工业级设计

19、可适应-4070环境需求,同时全系列产品通过公安部型式检验,可广泛应用于安防、智能楼宇控制、智能交通系统。功能特点:采用当今世界最新的8/10位数字式编码技术。光功率自适应技术,使用时无需调节。光纤WDM/CWDM/DWDM技术。支持任何高分辨率视频信号,完全色彩兼容。支持视频无损再生中继 自动兼容PAL、NTSC、SECAM视频制式。单、多模光纤传输,最远距离可实现0-100KM无中继传输。全接口三级桥式三重防雷保护。数据拨码转换引擎,可随意转换232/422/485/TTL/曼码等数据格式。最新数字锁相技术,误码率达到10-10。配备丰富的扩展接口,可在现场直接升级。LED状态指示器可监

20、视所有关键的运行参数。接口匹配电阻转换技术,轻松匹配线路阻抗。支持视频、数据、以太网、电话语音并行传输 独立模块或机架式 支持用户定制方式 MP21-6A主要功能特性 采用纯平高密度彩色显像管 健康60Hz高清晰逐行扫描,图像细腻 具有暗场提升功能,增强了图像景深层次感 采用最新数字图像处理电路,图像更清晰,视角更宽阔 采用多种数字图像校正电路,减少图像失真 采用自适应运动图像检测及降噪处理电路 具有数字静止画面功能,便于观察图像细节 IC总线最新控制电路,整机可靠性高扩展性好 支持标准数字DVR的XVGA格式信号 菜单操作简便,调节直观 具有图像重显率手动调整功能 具有图像设置复位功能,方便

21、恢复出厂设置 具有手动消磁功能 宽电源电压自动调整 采用防干扰金属外壳视频矩阵矩阵主机采用嵌入式控制技术以及大规模音、视频切换专用芯片,溶合了先进的矩阵切换技术。矩阵主机采用模块插板结构,具有音、视频输入、输出、分配等多种模块化功能插板,用户可选择各种模块组合成系统所需容量和功能的切换设备。在一个标准 19 英寸机箱中同时实现音频切换、视频同步切换、报警输入、输出及警后联动录像等多种功能,大大简化了系统的构成,提高了用户系统运行的可靠性。 网络控制强大丰富:以太网数据通讯方式,可通过TCP/IP方式进行网络控制,提供基于数字音视频压缩传输的解决方案 。矩阵主机内置多种控制协议,可以通过键盘直接

22、控制不同类型的解码器、高速球,也能由数字硬盘录像机共同控制。通信方面采用 FIFO 技术使矩阵主机主要处理能力迅速提升,同时增加了行业领先的以太网通信技术。设备特性: 模块化设计,强大的通讯扩展总线,各个模块采用独立控制、集中管理、稳定可靠,支持光通讯模块、门禁模块、网络视频模块的无缝整合网络控制强大丰富,以太网数据通讯方式,可通过TCP/IP方式进行网络控制,提供基于数字音视频压缩传输的解决方案 菜单综合设置;中、英文菜单显示。 系统时间、日期、运行状态、摄像机标题屏幕显示。 自由、程序、同步、群组、定时切换等多种切换方式。 视频切换、报警控制三位一体 直接控制云台、高速球、解码器等。 视频

23、丢失报警。 内置 16 路报警输入/2路报警联动输出,可外扩报警主机 256 路报警输入 兼容多种数字录像机(DVR)操作 可方便的使用计算机和键盘控制前端设备 支持多级、分级控制,采用 RS485 通讯方式,最多可级联 32 台矩阵主机 模块化结构设计, 8U 标准机箱 VM5000系统部件介绍 中央处理器模块 MAIM: 操作软件控制整个矩阵系统。包括 6个RS-485数据端口, 1 个 网络 数据 端口 。 视频输入模块 VIM: 每块视频输入模块提供 16路视频输入。 视频输出模块 VOM: 每块视频输出模块提供 16路视频输出。 内置报警模块 ARM: 主机内置报警模块提供 16路报

24、警点输入,2路报警联动输出。控制键盘VK399-3产品描述VK399控制键盘能进行视频切换、系统设置、菜单编程、云台控制、报警确认、成组切换、矩阵以及硬盘录像机控制等。用户登陆功能加强了系统 的安全性。RS-485输出和曼码输出可直接连接AVIDEO 系列解码器或快球。同时,它还可以通过RS-485与矩阵、硬盘录像机相连接来直接控制操作。该键盘上的摇杆可控制定速或变速云台。按键可控制电动镜头的光圈(开/闭)、聚焦(远/近)和缩放(视场放大/视场缩小)。液晶显示窗口可显示联网编号、摄像机编号、监视器编号以及从键盘输入的任何数字等。内置蜂鸣器在收到系统错误时会发出报警信号。主要性能金属壳体,电脑键

25、盘按键设计;晶中文/英文显示二维、三维操作模式用户密码登录,限制无关人员的操作液晶屏幕显示操作和设置信息按键操作蜂鸣指示矩阵控制功能画面处理器控制功能硬盘录像机控制功能解码器和智能球控制功能多设备组合控制方式虚拟摄像机号功能2.2.3、 系统设备清单和报价系统设备清单和报价见附表。2.3、 楼宇对讲系统(含家庭防盗)2.3.1、 系统总体设计访客对讲系统由管理机、单元门口主机、室内分机及电控门锁等设备组成。访客对讲系统主要用于防止非本楼人员在未经允许的情况下进入楼内,充分保证本楼住户的人身和财产安全,它的工作过程是:单元楼门平时总处理闭锁状态,这样可以避免非本楼人员在未经允许的情况下进入楼内,

26、本楼内的住户可以用钥匙(或开门密码、门禁卡等)出入单元楼门。当有客人来访时,客人需通过楼门处的单元门口机拨叫要访问的住户;被访住户的主人用室内分机与来访者进行双向通话或可视通话,通过来访者的声音或图像确认来访者的身份。确认可以允许来访者进入后,住后的主人用室内分机上的开门按钮控制楼门上的电控锁开门,来访客人方可进入楼内。来访客人进入后,楼门自动关闭。对于联网的访客对讲,位于小区管理中心的管理机可以对小区各住户呼叫;住户在紧急情况下可以向管理中心呼救。2.3.2、 设备选型设备选用视得安。视得安 D2009楼宇对讲系统是集差分数字传输技术、图像自动增益补偿技术、双绞线电缆传输自适应均衡器补偿技术

27、TCP/IP技术、计算机通信技术为一体的网络监控通信平台,采用楼宇单元系统、楼栋间总线系统、小区TCP/IP局域网三级架构,可根据不同的用户需求和工程规模组网。系统联网全部采用CAT5电缆,即采用一根纯五类线进行信号传输,系统集可视对讲联网、报警、信息发布、电梯控制、图像存储、门开超时检测、图像抓拍等多功能于一体;集团3大品牌-BTICINO、罗格朗和视得安间可以兼容,突破进口品牌和国产品牌在同一项目同时使用联网的重大突破。它将单纯访客开门的简单功能提升到多功能综合管理的层面上,对提高小区的安全管理与住户的方便起居起到了积极作用。本系统具有独立的数据传输通道,各主要部件均采用微处理器控制,等

28、于在小区内部建立了一个初级的数字化局域网,优良的系统结构使系统能适应未来发展的功能要求。智能化系统工程设计注重整体功能强大,中心设备完备,系统配置科学合理,强调社区总体和楼内局部防范相结合,真正体现高技术,高标准,高层次。视得安D2009楼宇楼宇对讲系统实际上已涵盖了可视对讲、室内防入侵报警、火灾报警、燃气泄漏报警、电梯控制、门禁“一卡通”等功能及监控系统的部份功能的智能化综合安防系统。2.3.3、 相关标准视得安D2009楼宇楼宇对讲系统符合以下标准:安全防范工程技术规范(GB50348-2004)楼宇对讲系统及电控防盗门通用技术条件(GA/T 75-2005)联网型楼宇对讲系统技术要求(G

29、A/T 678-2007)民用建筑电气设计规范(JGJ/ T 16-2008)入侵报警系统技术要求(GA/T 368-2001)防盗报警控制器通用技术条件(GB12663-2001)民用建筑闭路监视电视系统工程技术规范(GB50198-96)2.3.4、 项目方案设计系统的设计构思在智能化小区的开发与建设中,要营造一个舒适、安全、符合个性化需求的起居环境,在住宅的功能与性能方面都始终贯穿“以人为本”的理念,用最佳设计方案体现最高的性能价值比,这是我们的设计构思,也是我们的基本出发点和追求的目标。系统设计原则为使本系统达到技术先进、经济实用、安全可靠、质量优良等的要求,设计中应遵循以下原则:先进

30、性在投资费用许可的情况下充分利用现代最新技术、最可靠的科技成果,以便该系统在尽可能长的时间内与社会发展相适应。并使系统具有强大的发展潜力。可靠性必须考虑采用被证明为成熟的技术与产品,在设备选型和系统的设计中尽量提高系统的可靠性。实用性和便利性 在满足社区安保等功能的要求和实际使用需要的基础上,采用实用的技术和设备,确保设备使用方便、安全,并且经久耐用。可扩充性和经济性 为满足今后发展的需要,系统在使用的产品系列、容量及处理能力等方面必须具备兼容性强以及可扩充与换代的特点,确保整个系统可以不断得到充实、完善、改进和提高。通过这种优化设计,不仅充分保护了原有投资,而且具有较高的综合性能价格比。规范

31、性和结构化 由于小区智能化系统是一个综合性很强的工程,在系统设计中必须着重参考更多面的标准和规范,力求使各子系统做到结构化、标准化、模块化和系列化。2.3.5、 器材介绍主机:EC17SLDGK:简介合金压铸面板,外观豪华典雅;触压式按键设计,性能稳定,可直接呼叫室内分机并与之通话;键盘有夜光显示; 有4种不同的机型可供选择;有彩色黑白两种摄像头可选,带门禁和不带门禁可选。产品功能/性能: LCD显示屏,中文操作提示; 呼叫、通话、开锁、摄像、防拆报警、密码开锁; 最大码容量为9999户分机; 具备锁超时报警功能; 黑白CCD有红外夜视功能,按键有夜光功能;彩色CCD具有超亮LED补光功能;

32、外壳防护等级:IP332、C102BLMATP 7英寸彩色免提报警分机产品功能: 呼叫、通话、开锁、监视; 具有数码相框功能; 12首和弦振铃,免提对讲,触摸式按键,可呼叫电梯; 8防区报警、紧急报警、防拆报警功能,信息提取功能; ESD防静电、防脉冲干扰、增加浪涌保护,防雷击等强烈电流破坏。 ESD防静电、防脉冲干扰、增加浪涌保护,防雷击等强烈电流破坏。 技术参数: 电源:DC30V+10% 功耗:工作4.2W,待机0.45W(不含探头功耗) 外型尺寸:175*260*23 显示屏: 7英寸数字TFT显示屏3、FS1:楼层分配器外观图功能介绍FS1楼层分配器安装在楼层之间。各楼层住户的分机通

33、过FS1将所有信号线与总线相连,一台FS1可连四台分机。FS1对总线的视频信号进行传输模式的转换,并将其分配到与其相连的分机上。技术规格1、电源: DC30V5、重量:0.12 Kg3、功耗:待机时 1.2W,工作时 4.5W4、外形尺寸:71.5x105x33mm4、RS1 转换器外观图功能介绍RS1连接于单元总线与系统总线之间,其功能为总线隔离,信号转发和音视频通道切换。RS1拥有五个RJ45接口,分别对应单元总线输入、输出,系统总线输入和输出。第五个RJ45接口和另外一个两端接口用于连接单元系统主电源。RS1还拥有两个四档视频增益调节拨码开关,分别对应主机到系统总线和系统总线到分机两个视频通道,调节增益可提高视频传输质量和传输距离,通过级联RS1可将单元系统组网,形成片区统一管理。技术规格1、电源: DC30V2、功耗:待机时 1.8W,工作时20年显示:全中文液晶显示屏 按键:三键 感应距离:5CM 工作环境要求:-40+70 湿度:90 操作时有时尚蓝光提示金刚K-2000巡检机参数特点:1、 机器内置二级中文字库,巡检地点及巡检人员可中文显示;2、 根据巡检路线,指示下一个巡检地点;3、 空间超大容量,可巡检记录数
