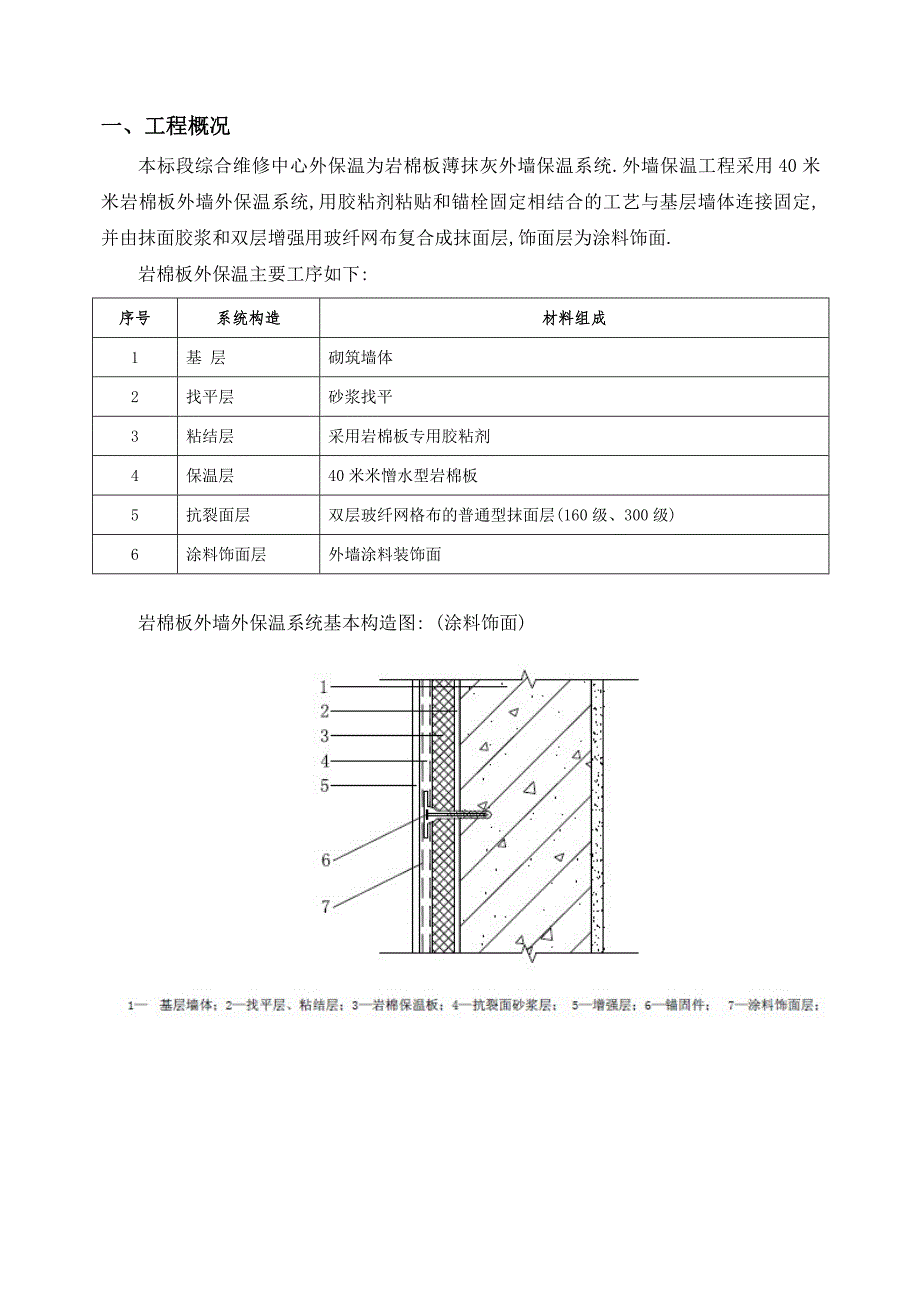

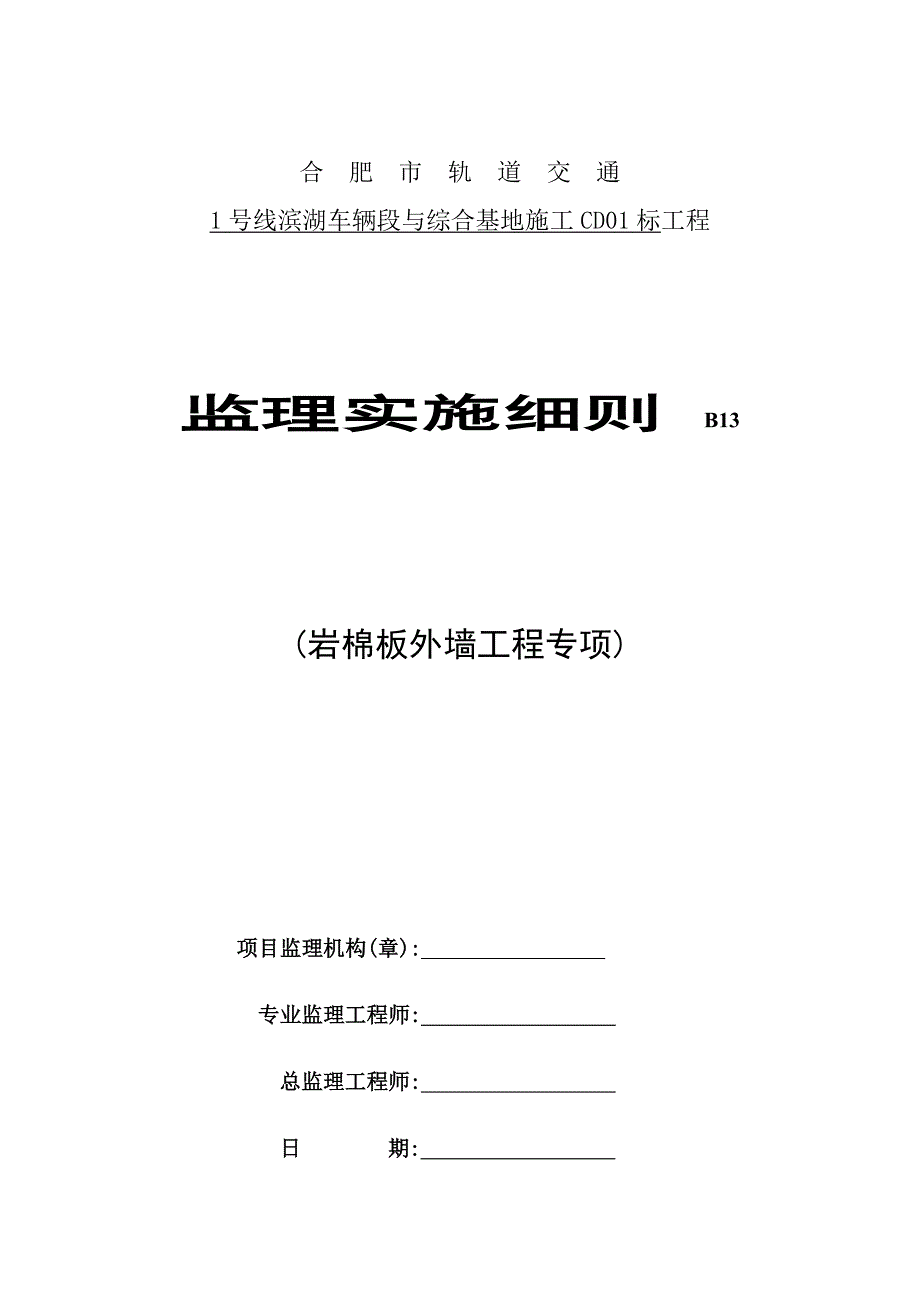

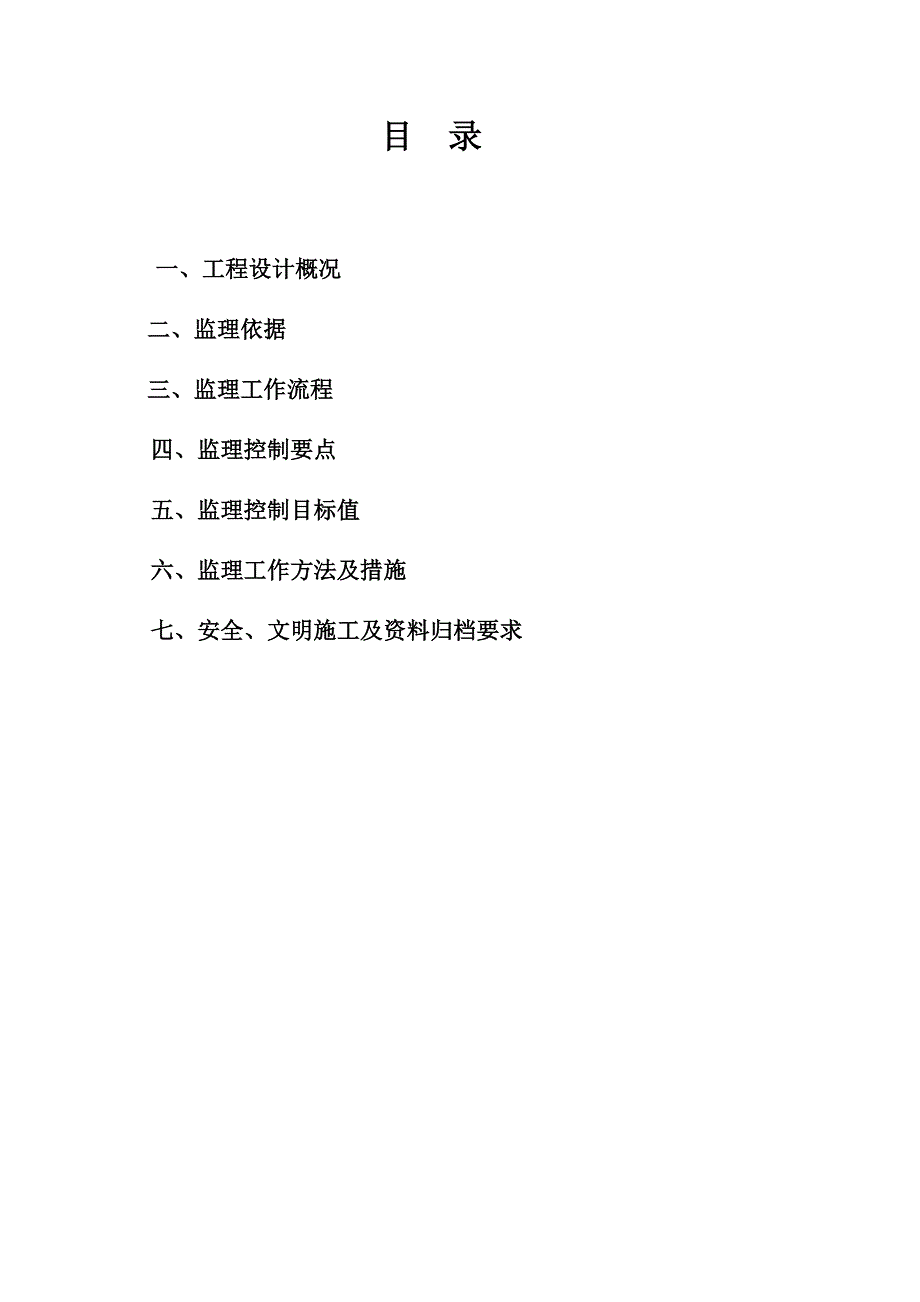

1、合 肥 市 轨 道 交 通1号线滨湖车辆段与综合基地施工CD01标工程 监理实施细则 B13(岩棉板外墙工程专项) 项目监理机构(章): 专业监理工程师: 总监理工程师: 日 期: 目 录 一、工程设计概况二、监理依据三、监理工作流程 四、监理控制要点 五、监理控制目标值 六、监理工作方法及措施 七、安全、文明施工及资料归档要求 一、工程概况本标段综合维修中心外保温为岩棉板薄抹灰外墙保温系统.外墙保温工程采用40米米岩棉板外墙外保温系统,用胶粘剂粘贴和锚栓固定相结合的工艺与基层墙体连接固定,并由抹面胶浆和双层增强用玻纤网布复合成抹面层,饰面层为涂料饰面.岩棉板外保温主要工序如下:序号系统构造材
2、料组成1基 层砌筑墙体2找平层砂浆找平3粘结层采用岩棉板专用胶粘剂4保温层40米米憎水型岩棉板5抗裂面层双层玻纤网格布的普通型抹面层(160级、300级)6涂料饰面层外墙涂料装饰面岩棉板外墙外保温系统基本构造图: (涂料饰面)涂料饰面主要施工工艺为:建筑物基层墙面处理(找平层验收)、施工面岩棉板布胶粘贴(包括岩棉板界面处理)、抹面胶浆批涂、两道玻纤网布铺设、锚栓固定;细部节点(变形缝、门窗洞口、保温端口等)网布加强及防水构造设置.窗侧边20米米厚保温砂浆保温构造二、监理依据1、本工程招标文件及所列的技术要求 2、监理规划、现有设计图纸3、岩棉板外墙外保温系统应用技术导则(DBHJT002 -2
3、011), 4、建筑外墙外保温用岩棉制品(GBT25975-2010),5、建筑装饰装修工程施工质量验收规范(GB 50210-2001),6、建筑节能工程施工质量验收规范(GB/T50411-2007),7、外墙外保温工程技术规程(JGJ 144-2004 ),8、建筑工程施工现场共用电安全规范(GB50194).9、施工单位上报的专项施工方案 三、监理工作流 检查施工单位技术交底施工纠正 监理工程师巡视施工单位报验,填报报验申请单)A4表完成后施工单位自检纠正监理工程师签认 监理工程师验收四、监理控制要点1、施工方案的编制和审批:施工前施工单位应根据设计特点及外墙保温质量规程、施工验收规范
4、等要求,认真编制切实可行的外墙外保温施工组织设计/施工方案并填写施工组织设计(方案)报审表送监理审查批准,由总监理工程师审定批准后方可进行施工.2、挂基准线、弹控制线:为确保岩棉板安装的平整、垂直度符合要求,需要弹控制线与挂基准线.1) 弹线控制:根据实际建筑立面设计和外墙外保温技术要求,在墙面弹出外门窗水平、垂直控制线及伸缩缝、装饰缝线等.2)挂基准线:在建筑外墙大角(阳角、阴角)及其他必要处挂垂直基准钢线,每个楼层适当位置挂水平线,以控制岩棉板的垂直度和平整度.3、基层墙体处理:1)基层墙体处理应基层表面应清洁、无油污、蜡、脱模剂、涂料、风化物、污垢、霜、泥土等其他妨碍粘结的材料.2)基层
5、应坚实平整、表面平整度不大于5米米.局部凸起、空鼓、疏松和有妨碍粘结的污染物应剔除,并用聚合物砂浆找平、聚合物砂浆的配合比为:普通硅酸盐水泥:中细砂:胶:水=1:3:0.3:适量(重量比).3)当基层为加气混凝土砌块墙体时,应首先在墙体表面喷涂界面剂;然后用1:1:6水泥混合砂浆找平,表面扫毛,厚度为8-10米米.加气混凝土砌块墙体与混凝土梁、柱、剪力墙等结合处,宜采用聚合物砂浆抹平.找平层施工时应做到:增强网应置于找平层内,不得外露,且不得紧靠基层墙体;挂网应平整、绷紧、不得有空鼓、皱褶、翘曲、钢丝网可由锚栓或预埋钢筋固定,固定点布置应合理,间距不应太大;聚合物砂浆与其他找平砂浆结合面应抹成
6、斜面.4)当基层为其他材料砌筑墙体时,应用1:3水泥砂浆整体找平.5)当基层为钢筋混凝土墙体时,如果墙体表面平整度不大于5米米,可不必进行整体找平;否则应用1:3水泥砂浆或聚合物砂浆整体找平.4、外墙外保温处理:1)外墙外保温工程应做好密封和防水,确保水不会渗入保温层及基层.水平或倾斜的出挑部位(包括窗台、女儿墙、阳台、雨蓬等)以及延伸至地面以下的部位应做防水处理.在外墙外保温系统上安装的设备或管道应固定于基层上,并应做密封和防水.2)外保温工程应做好系统在檐口、勒脚处的包边处理.装饰缝、门窗四角和阴阳等处应设置局部增强网.5、岩棉板专用胶粘剂的配制:在干净的塑料桶里倒入一定量的洁净水,采用手
7、持式电动搅拌器边搅拌边加胶粘剂粉料,加液体量约为粉剂的20%;充分搅拌5-7分钟,直到搅拌均匀,稠度适中,粘度确保刚粘贴上的岩棉板不下垂,即可使用.6、表面处理层的做法为:在岩棉板的外表面需要涂抹一层厚薄适度的胶粘剂(厚度约为1米米),这层砂浆的施工必须用不锈钢的平整刮刀用力抹平,使胶浆应能嵌入岩棉板的纤维丝中.待表面处理层稍干后,可以准备布胶粘贴.7、岩棉板粘贴:1)岩棉板长度不宜大于1200米米,宽度不宜大于600米米,应干燥,表面应平整、清洁.2)胶粘剂应严格按照产品使用说明书进行配制,配制好的胶粘剂应避免太阳直射,并应在2h 内用完.3)岩棉板应自下而上沿水平方向横向铺贴,上下排之间应
8、错缝1/2 板长,局部最小错缝不应小于200米米;墙角岩棉板应交错互锁,并保证墙角垂直度;门窗洞口岩棉板拼缝不得正好留在门窗洞口的四角处,应用整块岩棉板裁出洞口,且最小尺寸不应小于200米米.4)岩棉板的粘贴宜采用条粘法,涂胶面积不应小于60%;应及时清除板边溢出的胶粘剂,板的侧面不得涂抹或沾有胶粘剂.相邻板块应紧密对接,板缝不大于2米米,板间高差不应大于1.5米米.5)岩棉板粘贴各终端部位(侧边外露处)均应在贴板前先行粘贴翻包用的窄幅160 级网布(压入岩棉板和翻包尺寸不少于100米米).6)岩棉板上墙粘贴牢固后,应在板缝、板中处用专用锚栓进行固定(锚固件数量不大于总数量的50%);锚固件的
9、安装应按设计要求的位置,用冲击钻或电锤钻孔,钻孔深度应大于锚固深度10米米,安装时将锚固钉敲入或拧入墙体,圆盘紧贴第一层网格布,并及时用抹面胶浆覆盖圆盘及其周边.7)所有穿过岩棉板的穿墙管线与构件,其出口部位应用密封条实施包转密封.8、岩棉板抹面界面处理1)岩棉板粘贴完毕1d2d 后,可进行抹面层施工.应对板的抹灰面进行表面处理,用不锈钢抹刀对整个表面涂刮抹面胶浆(厚度11.5米米),并压入岩棉板的表层纤维中.待表面处理层晾干后,再进行抹面层施工;2)抹面胶浆应严格按照产品使用说明书进行配置,配置好的胶粘剂应避免太阳直射,并应在2h 内用完;3)双层网抹面层分三层进行.第一层抹面胶浆厚度1.5
10、2米米,并趁湿压入第一层玻纤网布,待胶浆稍干硬至可触碰时安装锚固件,并用抹面胶浆及时封堵锚固件塑料圆盘及其周边;第一层抹面胶浆养护1d2d 后可进行第二层抹面胶浆施工,厚度2米米 左右,并趁湿压入第二层玻纤网布;第二层抹面胶浆稍干可进行第三层抹面胶浆施工,厚度2米米 左右,抹平并使抹面层厚度达到设计要求;4)网布的铺设应抹平、找直,并保持阴阳角的方正和垂直度,网布的上下、左右之间均应有搭接,其搭接宽度不应小于100米米;玻纤网布不得直接铺设在岩棉板表面,也不得外露,不得干搭接;5)门窗外侧洞口四周的网布以及按45方向加贴的300400米米 小块网布应在抹面层大面积施工前依次先用抹面胶浆局部粘贴
11、其中,洞口四周可用翻包岩棉板的160 级网布包转150米米,并与墙面的网布搭接;9、饰面施工保温验收合格之后方可进行涂料饰面层施工, 饰面层施工应符合以下要求:1)抹面层施工完毕后,至少养护3d 左右,才能进行饰面层施工.2)涂料饰面层应在抹面层上用柔性耐水腻子批嵌平整后刷涂料,不得采用普通的刚性腻子取代柔性腻子.3)柔性耐水腻子的批刮应采用不锈钢抹刀,饰面的施工应连续进行,施工间断应设置在阳角及腰线等部位.五、 监理控制目标值质量目标:防水施工质量(主控项目和一般项目均合格),工序、质量指标满足合同要求,符合设计标准进度目标:按照合同要求同步按时开工.同步完成不得影响其他工序施工进度.安全
12、生产、文明施工目标:工程施工过程中不发生重大安全事故和人身伤亡事故,施工现场必须符合合肥市政府建设工地文明施工的统一标准.环境保护目标:符合国家地方有关建设工地环境保护的法律,法规要求.六、 监理工作的方法及措施 1、 工程质量控制的方法1)由项目总监组织专业监理人员,认真熟悉施工图纸及有关设计说明和技术资料,了 解项目设计意图和各项技术要求,核对全套施工图纸,并编制岩棉板外墙保温监理实施细则.2)协助业主组织设计交底及图纸会审工作,对施工图审核中的疑点或差错,以监理工作联系单或专题报告形式发建设单位,并认真参加设计交底和图纸会审,深刻领会设计意图,并作好记录.3)审查施工单位的施工准备工作,
13、包括施工单位的管理机构和负责人名单,施工单位现场人员及进场计划,进场设备、机械的数量、型号、规格、完好率及进场计划,施工现场实验室及试验人员;进场施工材料的合格证,复试单,施工定位放线,并由专业监理工程师核签施工测量放线报验单.4)审查施工单位的施工组织设计及专项施工方案,以确保施工单位所采取的质量保证措施的合理性并由项目总监签署施工组织设计报审表. 5)协助施工单位建立和完善工序控制体系.对重要工序应建立质量管理点,及时检查或审核施工单位提交的质量统计分析资料和质量控制图表. 6)施工中的过程控制是整个工程质量好坏的关键,督促施工单位加强施工工艺管理,认真执行工艺标准和操作规程,以提高项目质
14、量稳定性;加强工序控制,对隐蔽工程实行验收签证制,对关键部位进行旁站监理,中间检查和技术复核,防止质量隐患. 7)监理组在接到隐蔽工程验收单后应及时派专业监理工程师做好验收工作.在验收过程中如发现施工质量不符合设计要求,应签发监理工作联系单,必要时以监理工程师通知单的形式通知施工单位,待其整改后重新进行验收,未经复验签证一律不得进行隐蔽.8)监理工程师应认真履行监督职责,深入施工现场,达到预控为主,及时发现,早期处理,防止漏检和失检.当发生工程质量事故时,应按有关规定进行处理.9)坚持记好质量监理日记.认真做好统计数据处理分析,对不符合质量标准的提出报告,加以处理.10)为确保本项目外墙保温工
15、程施工质量达到预定的质量目标,做好施工过程的质量监理工作、克服施工中出现各种质量通病,监理组在建立建全监理组织同时将严格履行监理职责、坚持百年大计质量第一的原则,完善职责分工及有关质量监督制度、落实好质量控制的职任,在整个施工过程中监理人员应不折不扣地、严格执行“强制性条例标准”,保证监督体系有效的运转.在工作中监理人员应严格坚持事前、事中、事后的控制方法和措施对工程各施工部位及时跟班到位进行监督检查,按作业程序实施旁站、巡视、平行检验等形式的监理质量监督制度,监理人员在工作中本着守法、诚信、公正、科学的原则,做好施工参与各方的现场协调工作,充分发挥监理的作用. 2 、工程质量控制的措施1)组
16、织措施建立健全监理项目部内部工作制度,落实质量控制工作的监理管员和工作目标及职责,对不称职的监理人员及时予以调整.对施工单位工程质量管理人员工作不力,造成工程质量事故,监理工程师可以要求施工单位予以调整,对不能胜任本工程质量要求的施工人员,可以向施工单位提出调换施工人员的要求.2)技术措施工程项目开工前,总监理工程师应组织专业工程师对施工单位报送的施工组织设计(方案)进行认真审查、审批.施工过程中,当施工单位对已批准的施工组织设计(方案)进行调整、补充或变动时,应经专业监理工程师审查,并应由总监理工程师签认.当承包单位采用新材料、新工艺、新技术、新设备时,专业监理工程师应要求施工单位报送相应的
17、施工工艺措施和证明材料、组织专题论证,经审定后予以签认.发生工程质量事故时,应参与工程质量事故原因的分析,并对工程质量事故处理方案进行审核,是否满足结构安全要求和使用功能要求.3)合同措施根据施工承包合同的规定.监理工程师应监督施工承包单位是否按合同要求的工程质量标准组织施工,对不符合施工承包合同标准的施工,可以要求其返工整改.仍不履行合同条件的,可以建议建设单位中止合同,并要求施工承包单位承担相应的赔偿责任.4)经济措施 经监理工程师检查,工程质量达不到设计文件和规范、验收评定标准的,监理工程师有权不予签证,不予支付不合格分项(分部)或部位的工程款,并要求施工单位返工整修,直至达到合同文件要
18、求的技术标准. 七、安全、文明施工及资料归档要求 1) 施工单位必须严格遵照有关安全规范及强制性条例安全文明施工,杜绝一切质量及安全事故的发生:在外墙外保温工程施工中施工单位应根据本工程实际情况,不断完善安全施工生产的保证体系及措施,尤其是否注意加强高空作业、安全用电、机械操作及焊接施工等方面的安全制度控制,并把工作落实到实处.在工程施工中监理人员应采取监督施工单位落实现场的安全与文明施工到位情况.在工程施工中监理人员是否按规范、程序的要求,做好施工的检查验收及检测工作并做好记录.施工单位资料的整理,应符合建设工程文件归档整理规范GB/T50388-8001及市档案馆归档要求. 附件：工程施工
19、现场应急预案及安全保证措施一、编制原则1、以人为本,安全第一原则。把保障人民群众生命财产安全,最大限度地预防和减少突发事件所造成的损失作为首要任务。 2、统一领导,分级负责原则。在本项目部领导统一组织下,发挥各职能部门作用,逐级落实安全生产责任,建立完善的突发事件应急管理机制。 3、依靠科学,依法规范原则。科学技术是第一生产力,利用现代科学技术,发挥专业技术人员作用,依照行业安全生产法规,规范应急救援工作。 4、预防为主,防止结合原则。认真贯彻安全第一,预防为主,综合治理的基本方针,坚持突发事件应急与预防工作相结合,重点做好预防、预测、预警、预报和常态下风险评估、应急准备、应急队伍建设、应急演
20、练等项工作。确保应急预案的科学性、权威性、规范性和可操作性。二、编制目的1、应急预案应针对那些可能造成企业、系统人员死亡或严重伤害、设备和环境受到严重破坏的突发性灾害,如触电事故、泥石流灾害、火灾、环境破坏等。2、应急预案是对日常安全管理工作的必要补充,应急预案应以完善的预防措施为基础,体现“安全第一、预防为主”的方针。3、应急预案应以努力保护人身安全、防止人员伤害为第一目的,同时兼顾设备和环境的防护,尽量减少灾害的损失程度。4、应急预案应结合实际,措施明确具体,具有很强的可操作性。5、应急预案应经常检查修订,以保证先进科学的防灾、减灾设备和措施被采用。三、应急组织机构及职责1、应急组织机构为
21、加强安全领导,进行系统化、网络化管理,项目部成立应急预案管理领导小组,项目经理任组长,项目总工程师、常务副经理、安全总监、项目副经理为副组长,各职能部门负责人、安全环保部安全员、各施工队专职安全员、施工队队长为组员,负责日常的安全管理工作。2、应急领导小组职责负责重、特大事故的现场应急抢险救援指挥,对施工现场突发性情况进行技术、资金和设备支持,在施工现场发生重特大事故时以最快的时间达到现场,分析紧急状态和确定风险事故级别,负责分部和有关地方管理部门、组织、机构联络和报告事故情况,制定抢险救援的方案措施,领导现场应急抢险救援工作,确定紧急状态的解除,协助事故原因的调查和处理工作。在上级和有关地方
22、部门进入的情况下,参与制定抢险救援方案措施,做好应急抢险救援配合工作。四、应急预案的基本要求1、发生人员伤亡事故后,施工现场应急处理措施一般规定 当发生事故时,负伤人员或者最先发现事故的人,应立即报告项目经理或专项安全负责人,并应马上组织人力现场抢救伤害者,根据伤情需要,协助医务人员运送伤者到医院或拨打“120”,请求协助抢救。 1.1事故发生后,各级人员应保镇静及冷静,切实负起本身责任,主动控制局面。要有组织、有指挥和结合实际进行妥善处理。 1.2 第一时间进行“救死扶伤”,采取措施救护受伤(害)人员,对必须在现场进行紧急抢救的,应采取应急方法如止血、人工呼吸等进行施救。否则必须立即用工地的
23、交通工具或截出租车将伤者送到就近医院进行抢救。同时应采取有效措防止事故蔓延扩大。 1.3 认真保护事故现场及善后工作。凡与事故有关的物体、痕迹、状态不得破坏,并划出保护区禁止闲人进入。 1.4 因抢救受伤(害)人员,以及疏导交通等原因,需要移动现场某些物体时,必须做好现场标记、拍照、录像或绘制现场简图,并写出书面记录,妥善保存现场重要痕迹、物证等。 2、 发生火警、火灾事故时,施工现场应急处理措施一般规定。 2.1 应立即了解起火部位及燃烧的物质,积极抢救伤者及使用施工现场所有消防器材进行灭火自救工作。 2.2 迅速准确地拨打119报警。在拨打119时,做到镇静拨号,说清火灾单位的名称、地址、
24、电话号码、燃烧部位、燃烧物质的性能等。 2.3报警后,派专人到约定的路口迎接消防队。 2.4 在消防部门到达前,对易燃、易爆的物质采取正确有效的隔离。根据火场情况,机动灵活地选择灭火工具。 2.5 在扑救现场,应行动统一,如火势扩大,一般扑救不可能时,应及时组织撤退扑救人员,避免不必要的伤亡。 3、 利用一切可行的通讯工具按规定时间内将事故情况进行层级上报。 4、发生事故层级上报时限。 4.1 轻伤事故,应在24小时内报告企业负责人、安全管理部门和基层工会组织。 4.2 重伤事故,一般情况下,事故单位应在24小时内报上级主管单位,由上级主管单位分XX市有关部门。对涉外有影响的,事故单位应在事故
25、发生后4小时内如实报上级主管单位。 4.3 重伤3人或死亡1至2人的事故,事故单位应在事故发生后4小时内如实报上级主管单位,由上级主管单位分XX市有关部门。 4.4 死亡3人以上重大、特别重大死亡事故应在事故发生后2小时XX市人民政府,同时报上级主管单XX市劳动行政部门、工会组织、公安部门。 4.5 发生急性中毒、中署事故,除报上级主管单XX公司安质部、办公室)外,应同时XX市卫生行政部门。 4.6 发生爆炸物品爆炸事故和火灾事故,除报报上级主管单XX公司质安部、办公室)外,应同时XX市公安部门。5、防止违章和事故的安全规定 5.1 未经三级安全教育的新工人,复工换岗的人员未经岗位安全教育,不
26、得进入施工现场的工作岗位进行操作。 5.2 不正确佩戴安全帽及佩戴超过使用年限(2年半)的安全帽,不准进入施工现场。 5.3 严禁赤脚或穿高跟鞋、拖鞋进入施工现场。 5.4 严禁酒后及带小孩进入施工现场。 5.5 不得到禁止烟火的地方吸烟、动火。 5.6 不得攀登脚手架。 5.7 特种作业人员、机械操作工未经专门安全培训,无有效专业上岗操作证,不得上岗操作。 5.8 脚手架及所有机械设施设备和现浇混凝土模板支撑,搭设安装后,未经验收合格,不得使用。 5.9 电源开关箱不准一闸、一漏电、一箱多用。 5.10 未经指派批准,未经作业安全交底或安全交底不清和无安全防护设施,不得盲目操作。 5.11 不得违章指挥和违章作业,对违章作业的指令有权拒绝,并有责作制止他人违章作业。 5.12 对各种安全检查防护装置、防护设施及警告、安全标志等不得随意拆除和有意挪动。 11
