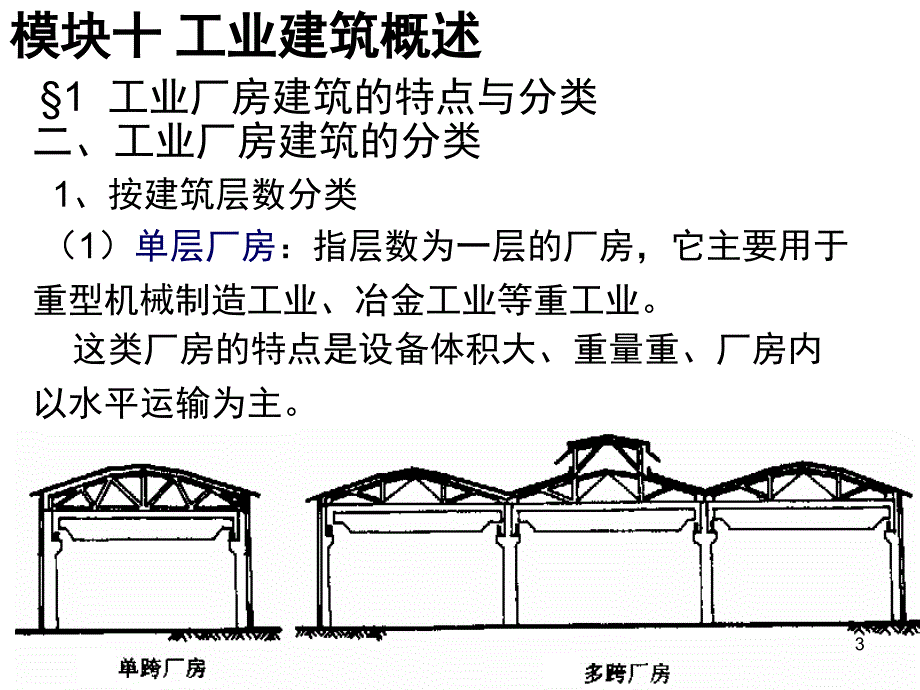

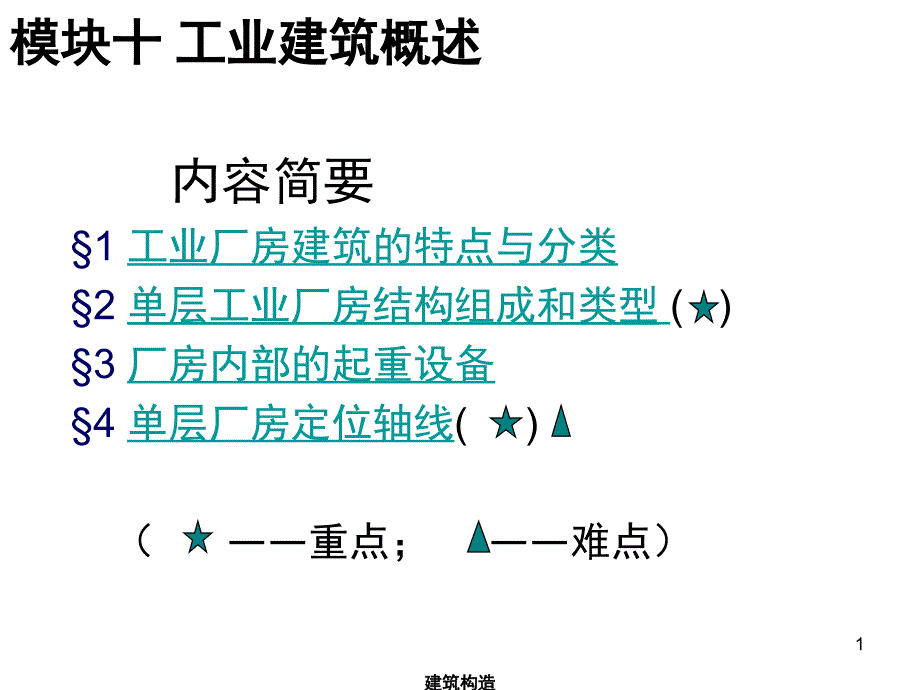

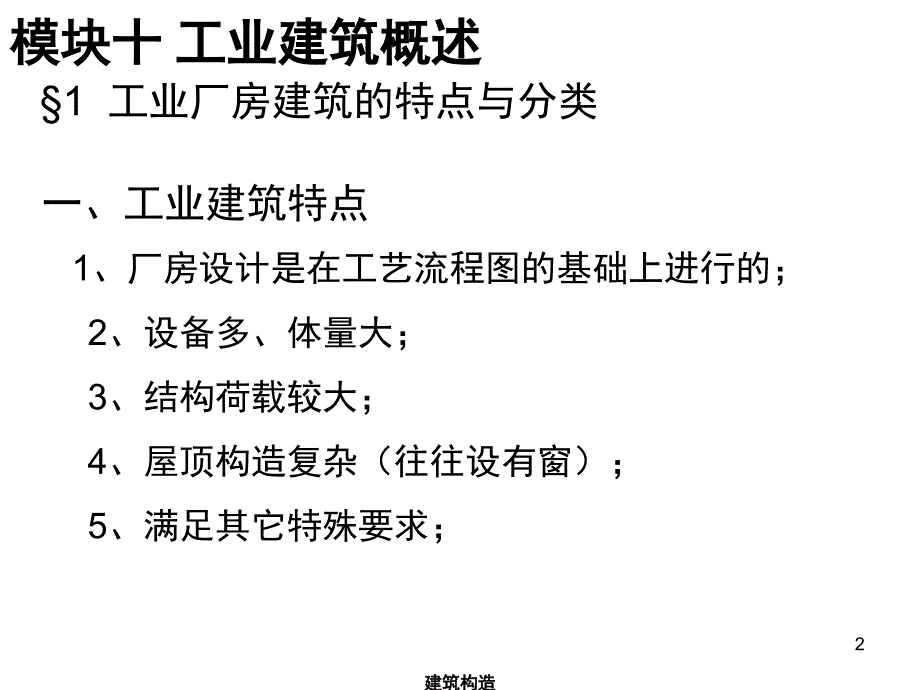

1、建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述 内容简要 1 工业厂房建筑的特点与分类 2 单层工业厂房结构组成和类型()3 厂房内部的起重设备 4 单层厂房定位轴线()（重点；难点）1建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述1 工业厂房建筑的特点与分类一、工业建筑特点 1、厂房设计是在工艺流程图的基础上进行的；2、设备多、体量大；3、结构荷载较大；4、屋顶构造复杂（往往设有窗）；5、满足其它特殊要求；2建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述二、工业厂房建筑的分类 1、按建筑层数分类 （1）单层厂房：指层数为一层的厂房，它主要用于 重型机械制造工业、冶金工
2、业等重工业。这类厂房的特点是设备体积大、重量重、厂房内 以水平运输为主。1 工业厂房建筑的特点与分类3建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述（2）多层厂房：常见的层数为2-6层。其中双层厂房 广泛应用于化纤工业、机械制造工业等。多层厂房多 应用于电子工业、食品工业、化学工业、精密仪器工 业等轻工业。这类厂房的特点是设备轻巧、体积较小、工厂的大 型机床一般放在底层，小型设备放在楼层上，厂房内 部的垂直运输以电梯为主，水平运输以电瓶车为主。1 工业厂房建筑的特点与分类4建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述5建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述（3
3、层数混合的厂房：厂房由单层跨河多层跨组合而成，多用于电热厂、化工厂等。高大的生产设备位于中间的单层跨，边跨为多层。1 工业厂房建筑的特点与分类6建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述2、按厂房使用要求分 主要生产车间、辅助车间、动力车间、仓库；3、按车间生产状况分 冷车间、热车间、恒温车间、洁净车间、侵蚀 性介质车间；1 工业厂房建筑的特点与分类7建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述一、单层厂房结构的类型 按承重结构的材料：混合结构、钢筋混凝土结构和钢结构等；按承重结构的型式：排架结构、刚架结构；二、单层厂房结构组成 横向排架：屋面大梁（或屋架）、柱子、柱基
4、础；纵向连系构件：大型屋面板、连系梁、吊车梁；其它构件：支撑系统；2 单层工业厂房结构组成和类型8建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述13.3 单层厂房设计9建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述 厂房内部的起重运输设备：1、单轨悬挂吊车；2、梁式吊车；3、桥式吊车；一、单轨悬挂吊车3 厂房内部的起重运输设备10建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述3 厂房内部的起重运输设备二、梁式吊车11建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述三、桥式吊车12建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述3 厂房内部的起重运输设备13建
5、筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述一、柱网尺寸 柱子在平面上排列所形成的网格称为柱网。柱子纵向定位轴线之间的距离称为跨度。柱子横向定位轴线之间的距离称为柱距。根据国家厂房建筑模数协调标准规定：（一）柱距：6m，12m；（二）跨度：18m时，为30M的倍数即9m，12m，15m，18m 18m时，为60M的倍数即18m，24m，30m，36m 4 单层厂房定位轴线14建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述 4 单层厂房定位轴线15建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述4 单层厂房定位轴线二、定位轴线的划分 横向定位轴线：与横向排架平面平行的轴线；
6、纵向定位轴线：与横向排架平面垂直的轴线；16建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述（一）横向定位轴线 1、一般中间柱：除端部柱、伸缩缝（防震缝）处以外，其余柱中 心线与横向定位轴线重合。横向定位轴线过构件（纵向）标志端。2、边柱：山墙为非承重墙时，墙内缘应与横向定位轴线重 合，且端部柱的中心线应自横向定位轴线内移600mm。4 单层厂房定位轴线17建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述3、变形缝处：横向变形缝处，应采用双柱及两条定位轴线，柱的中心线应自横向定位轴线向两侧各移600mm，两条定位轴线间所需的宽度 e，符合有关国家标准的规定。4 单层厂房定位轴线18
7、建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述19建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述（二）纵向定位轴线 位于屋架或屋面大梁标志尺寸的端部，也是大 型屋面板边缘的位置。即横向构件（WJ、WL）标志端。4 单层厂房定位轴线20建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述外墙、边柱与纵向定位轴线的联系外墙、边柱与纵向定位轴线的联系21建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述22建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述中柱纵向定位轴线 等高厂房中柱 宜设置一条纵向定位轴线；定位轴线通过相邻两跨屋架的标志尺寸端部，并与上柱中心线重合；若有
8、插入距ai，应设置两条纵向定位轴线，上 柱中心线与插入距中心线重合。插入距ai应符合3M数列。4 单层厂房定位轴线23建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述等高跨的中柱与 众向定位轴线的 联系 h上柱宽度4 单层厂房定位轴线24建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述等高厂房纵向伸缩缝处单柱与双轴线的处理4 单层厂房定位轴线25建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述不等高厂房（高低跨）中柱：高低跨处采用单柱时，若高跨吊车起重量小于 等于20T时，则高跨上柱外缘与封墙内缘宜与定位 轴线重合。当高跨吊车起重量大于等于30T时，其上柱外缘 与纵向定位轴线
9、间宜设联系尺寸ac，采用两条纵 向定位轴线，两线间的距离为插入距ai，此时，ai=ac，插入距ai应符合3M数列。4 单层厂房定位轴线26建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述高低跨处中柱与纵向定位轴线的联系27建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述28建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述29建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述30建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述o 纵横跨相交处的定位轴线 厂房纵横跨相交时，常常在相交处设变形缝，使纵横跨各自独立。对于纵跨，相交处相当于山墙处 对于横跨，相交处处理相当于边柱和外墙处的定位轴线 4 单层厂房定位轴线31建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述32建筑构造建筑构造模块十模块十 工业建筑概述工业建筑概述本 章 结 束 33
