常州大学体育馆消防设计.docx

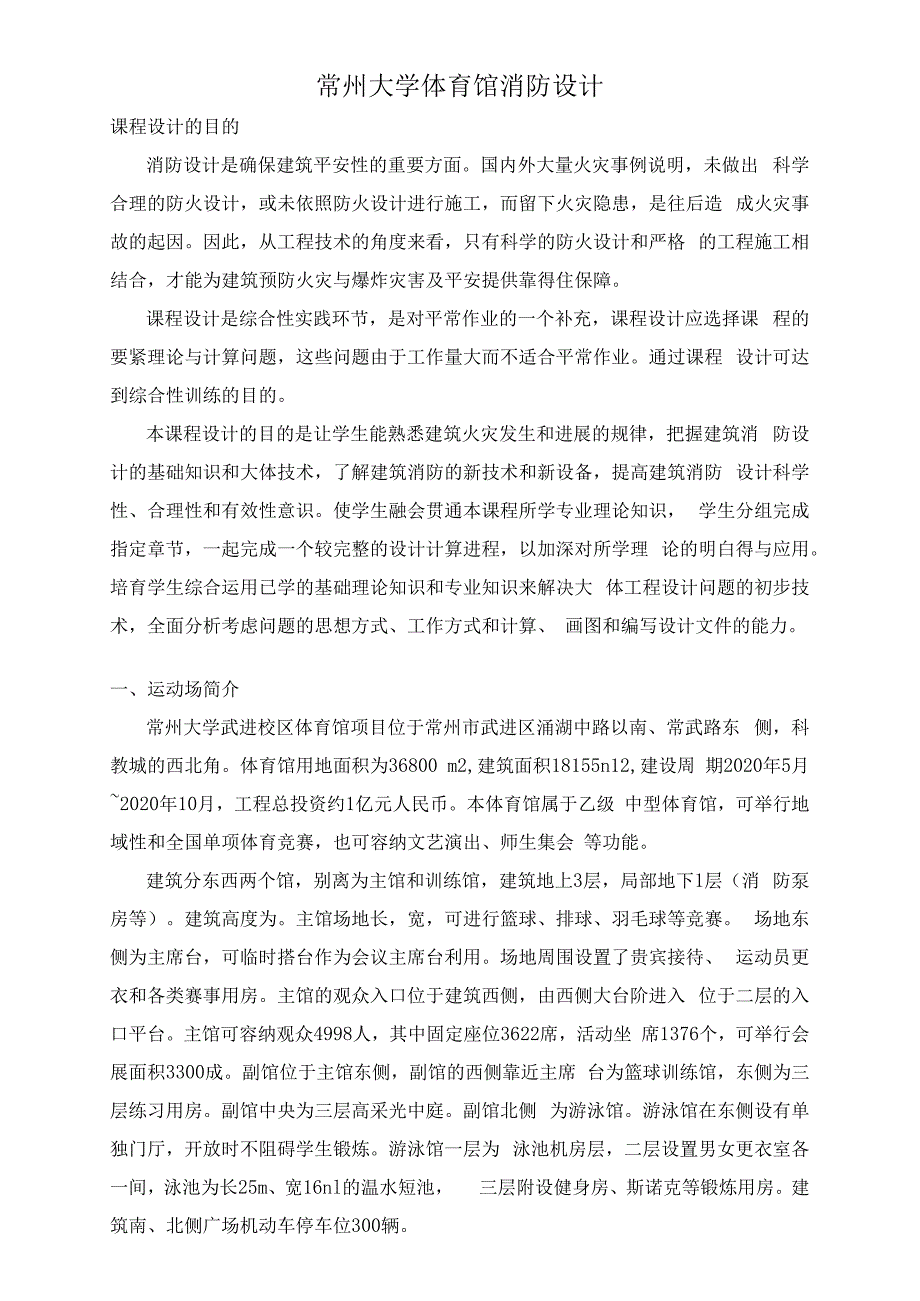

1、常州大学体育馆消防设计课程设计的目的消防设计是确保建筑平安性的重要方面。国内外大量火灾事例说明，未做出 科学合理的防火设计，或未依照防火设计进行施工，而留下火灾隐患，是往后造 成火灾事故的起因。因此，从工程技术的角度来看，只有科学的防火设计和严格 的工程施工相结合，才能为建筑预防火灾与爆炸灾害及平安提供靠得住保障。课程设计是综合性实践环节，是对平常作业的一个补充，课程设计应选择课 程的要紧理论与计算问题，这些问题由于工作量大而不适合平常作业。通过课程 设计可达到综合性训练的目的。本课程设计的目的是让学生能熟悉建筑火灾发生和进展的规律，把握建筑消 防设计的基础知识和大体技术，了解建筑消防的新技术

2、和新设备，提高建筑消防 设计科学性、合理性和有效性意识。使学生融会贯通本课程所学专业理论知识， 学生分组完成指定章节，一起完成一个较完整的设计计算进程，以加深对所学理 论的明白得与应用。培育学生综合运用已学的基础理论知识和专业知识来解决大 体工程设计问题的初步技术，全面分析考虑问题的思想方式、工作方式和计算、 画图和编写设计文件的能力。一、运动场简介常州大学武进校区体育馆项目位于常州市武进区涌湖中路以南、常武路东 侧，科教城的西北角。体育馆用地面积为36800 m2,建筑面积18155n12,建设周 期2020年5月2020年10月，工程总投资约1亿元人民币。本体育馆属于乙级 中型体育馆，可举

3、行地域性和全国单项体育竞赛，也可容纳文艺演出、师生集会 等功能。建筑分东西两个馆，别离为主馆和训练馆，建筑地上3层，局部地下1层（消 防泵房等）。建筑高度为。主馆场地长，宽，可进行篮球、排球、羽毛球等竞赛。 场地东侧为主席台，可临时搭台作为会议主席台利用。场地周围设置了贵宾接待、 运动员更衣和各类赛事用房。主馆的观众入口位于建筑西侧，由西侧大台阶进入 位于二层的入口平台。主馆可容纳观众4998人，其中固定座位3622席，活动坐 席1376个，可举行会展面积3300成。副馆位于主馆东侧，副馆的西侧靠近主席 台为篮球训练馆，东侧为三层练习用房。副馆中央为三层高采光中庭。副馆北侧 为游泳馆。游泳馆在

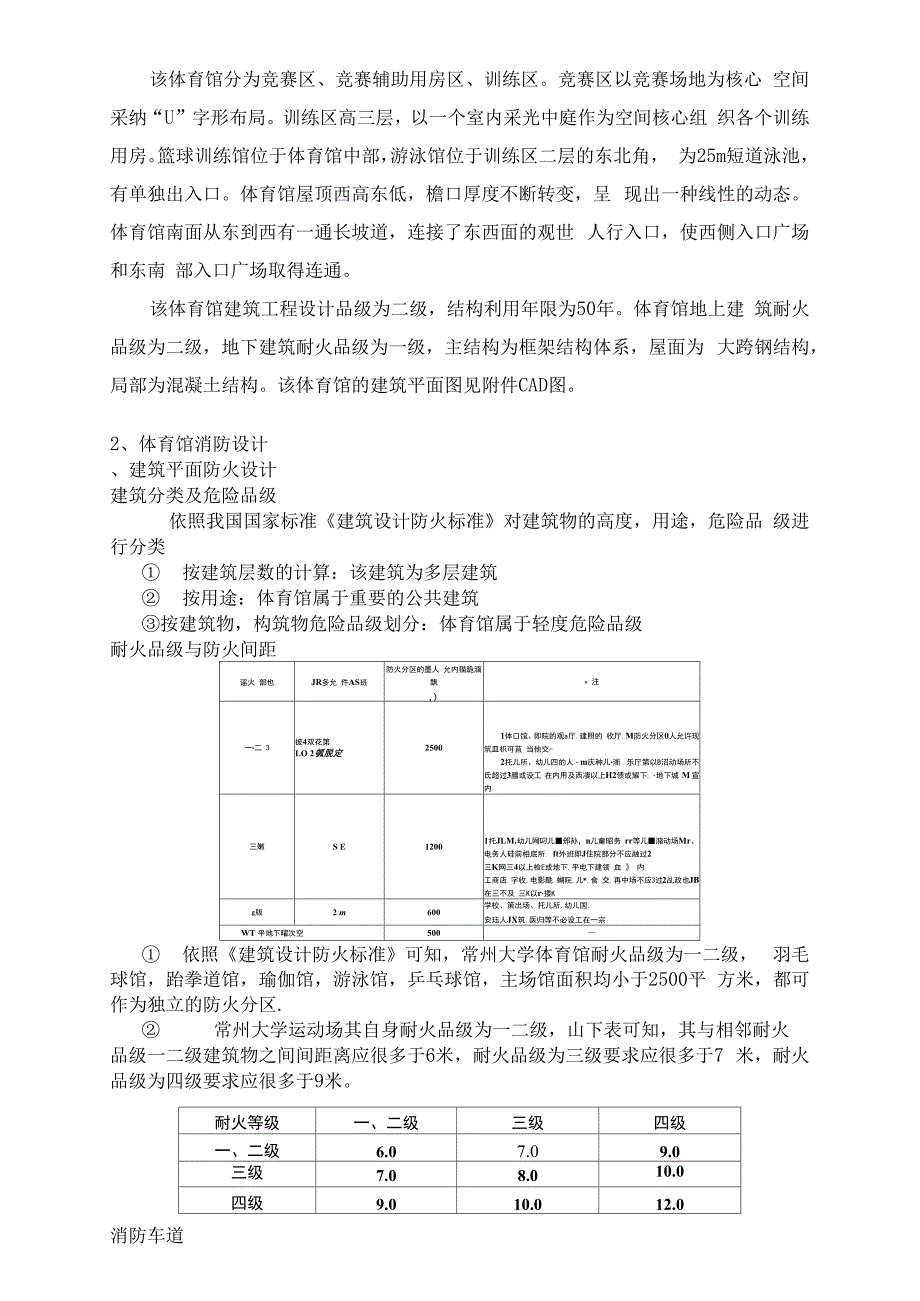

4、东侧设有单独门厅，开放时不阻碍学生锻炼。游泳馆一层为 泳池机房层，二层设置男女更衣室各一间，泳池为长25m、宽16nl的温水短池， 三层附设健身房、斯诺克等锻炼用房。建筑南、北侧广场机动车停车位300辆。该体育馆分为竞赛区、竞赛辅助用房区、训练区。竞赛区以竞赛场地为核心 空间采纳“U”字形布局。训练区高三层，以一个室内采光中庭作为空间核心组 织各个训练用房。篮球训练馆位于体育馆中部，游泳馆位于训练区二层的东北角， 为25m短道泳池，有单独出入口。体育馆屋顶西高东低，檐口厚度不断转变，呈 现出一种线性的动态。体育馆南面从东到西有一通长坡道，连接了东西面的观世 人行入口，使西侧入口广场和东南 部入

5、口广场取得连通。该体育馆建筑工程设计品级为二级，结构利用年限为50年。体育馆地上建 筑耐火品级为二级，地下建筑耐火品级为一级，主结构为框架结构体系，屋面为 大跨钢结构，局部为混凝土结构。该体育馆的建筑平面图见附件CAD图。2、体育馆消防设计、建筑平面防火设计建筑分类及危险品级依照我国国家标准建筑设计防火标准对建筑物的高度，用途，危险品 级进行分类 按建筑层数的计算：该建筑为多层建筑 按用途：体育馆属于重要的公共建筑按建筑物，构筑物危险品级划分：体育馆属于轻度危险品级耐火品级与防火间距谣火 部也JR多允 件AS班防火分区的墨人 允内猫跪湎飘, ) 注一二 3披4双花第LO 2瓠脱定25001体口

6、馆、即院的观a厅.建照的 收厅.M防火分区0人允许现筑皿枳可苴 当他交-2托儿所、幼儿四的人m庆种儿浙 乐厅第以B沼动场所不氐超过3膻或设工 在内用及西凄以上H2债或耀下.地下城 M 宣内三嫩S E12001托JLM.幼儿网叼儿邠孙，n儿童昭务 rr等儿潴动场Mr、电务人硅前相底所. ft外班即J住院部分不应融过2三K网三4以上检E或地下.平电下建领 血 内工商店.字收.电影酰.蝴院.儿*.食 交.再中场不应3过2乩政也JB在三不及 三K以r搂Kg版2 m600学校、策出场、托儿所.幼儿国.安珏人JX筑.医归等不必设工在一宗WT 平地下曜次空500 依照建筑设计防火标准可知，常州大学体育馆耐火

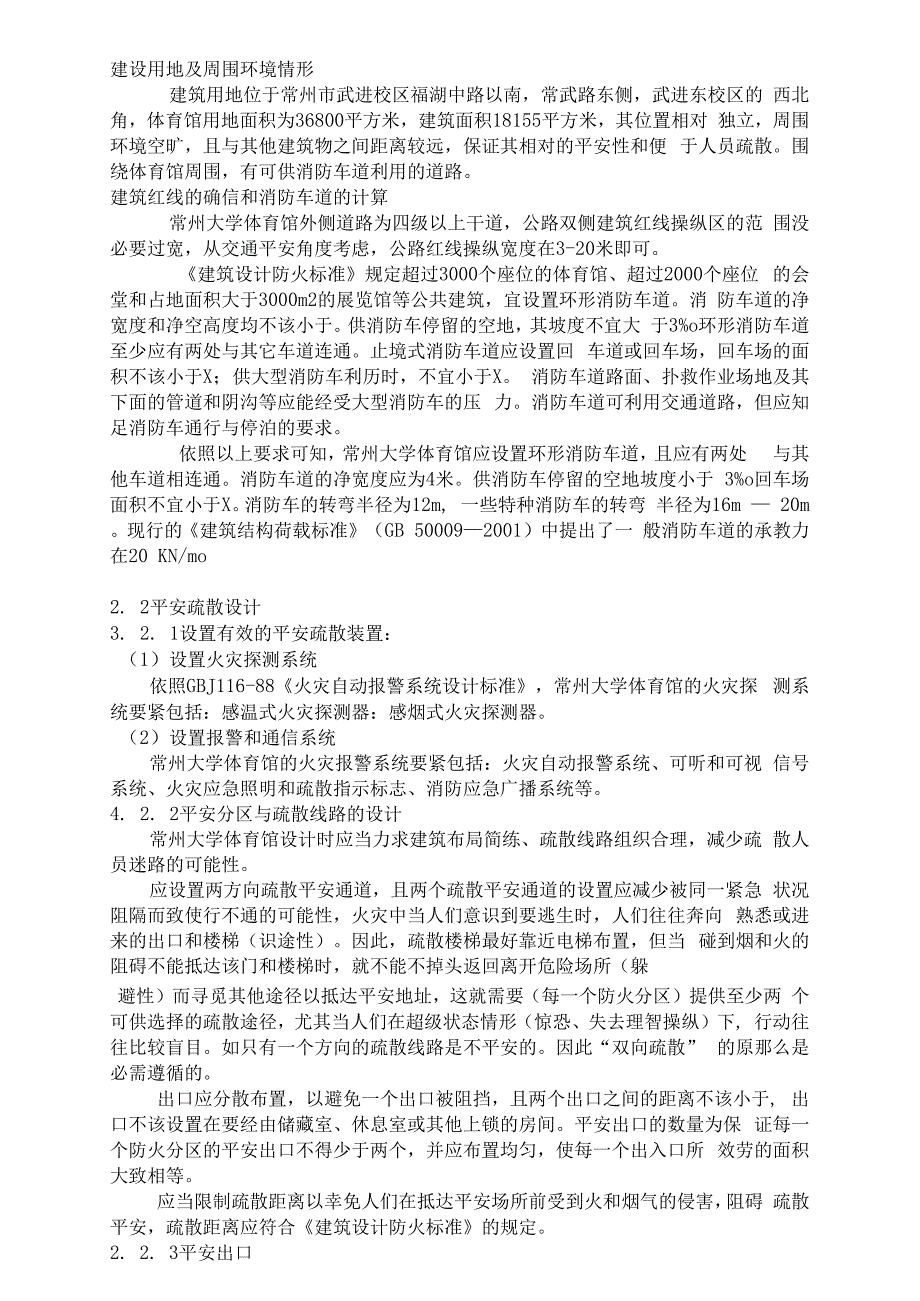

7、品级为一二级， 羽毛球馆，跆拳道馆，瑜伽馆，游泳馆，乒乓球馆，主场馆面积均小于2500平 方米，都可作为独立的防火分区. 常州大学运动场其自身耐火品级为一二级，山下表可知，其与相邻耐火品级一二级建筑物之间间距离应很多于6米，耐火品级为三级要求应很多于7 米，耐火品级为四级要求应很多于9米。耐火等级一、二级三级四级一、二级6.07.09.0三级7.08.010.0四级9.010.012.0消防车道建设用地及周围环境情形建筑用地位于常州市武进校区福湖中路以南，常武路东侧，武进东校区的 西北角，体育馆用地面积为36800平方米，建筑面积18155平方米，其位置相对 独立，周围环境空旷，且与其他建筑物

8、之间距离较远，保证其相对的平安性和便 于人员疏散。围绕体育馆周围，有可供消防车道利用的道路。建筑红线的确信和消防车道的计算常州大学体育馆外侧道路为四级以上干道，公路双侧建筑红线操纵区的范 围没必要过宽，从交通平安角度考虑，公路红线操纵宽度在3-20米即可。建筑设计防火标准规定超过3000个座位的体育馆、超过2000个座位 的会堂和占地面积大于3000m2的展览馆等公共建筑，宜设置环形消防车道。消 防车道的净宽度和净空高度均不该小于。供消防车停留的空地，其坡度不宜大 于3%o环形消防车道至少应有两处与其它车道连通。止境式消防车道应设置回 车道或回车场，回车场的面积不该小于X；供大型消防车利历时，

9、不宜小于X。 消防车道路面、扑救作业场地及其下面的管道和阴沟等应能经受大型消防车的压 力。消防车道可利用交通道路，但应知足消防车通行与停泊的要求。依照以上要求可知，常州大学体育馆应设置环形消防车道，且应有两处 与其他车道相连通。消防车道的净宽度应为4米。供消防车停留的空地坡度小于 3%o回车场面积不宜小于X。消防车的转弯半径为12m, 一些特种消防车的转弯 半径为16m 20m。现行的建筑结构荷载标准（GB 500092001）中提出了一 般消防车道的承教力在20 KN/mo2. 2平安疏散设计3. 2. 1设置有效的平安疏散装置：（1）设置火灾探测系统依照GBJ116-88火灾自动报警系统设

10、计标准，常州大学体育馆的火灾探 测系统要紧包括：感温式火灾探测器：感烟式火灾探测器。（2）设置报警和通信系统常州大学体育馆的火灾报警系统要紧包括：火灾自动报警系统、可听和可视 信号系统、火灾应急照明和疏散指示标志、消防应急广播系统等。4. 2. 2平安分区与疏散线路的设计常州大学体育馆设计时应当力求建筑布局简练、疏散线路组织合理，减少疏 散人员迷路的可能性。应设置两方向疏散平安通道，且两个疏散平安通道的设置应减少被同一紧急 状况阻隔而致使行不通的可能性，火灾中当人们意识到要逃生时，人们往往奔向 熟悉或进来的出口和楼梯（识途性）。因此，疏散楼梯最好靠近电梯布置，但当 碰到烟和火的阻碍不能抵达该门

11、和楼梯时，就不能不掉头返回离开危险场所（躲避性）而寻觅其他途径以抵达平安地址，这就需要（每一个防火分区）提供至少两 个可供选择的疏散途径，尤其当人们在超级状态情形（惊恐、失去理智操纵）下, 行动往往比较盲目。如只有一个方向的疏散线路是不平安的。因此“双向疏散” 的原那么是必需遵循的。出口应分散布置，以避免一个出口被阻挡，且两个出口之间的距离不该小于, 出口不该设置在要经由储藏室、休息室或其他上锁的房间。平安出口的数量为保 证每一个防火分区的平安出口不得少于两个，并应布置均匀，使每一个出入口所 效劳的面积大致相等。应当限制疏散距离以幸免人们在抵达平安场所前受到火和烟气的侵害，阻碍 疏散平安，疏散

12、距离应符合建筑设计防火标准的规定。2. 2. 3平安出口（1）常州大学体育馆的平安出口数量楼层安全出口数量一楼（门）14二楼（楼梯）11+2（篮球馆中和一楼相连部分）三楼（楼梯）5+6 （篮球馆中和二楼相连部分）四楼（楼梯）6（篮球馆中和三楼相连部分）共计44（2）平安出口宽度设计平安出口数二44平安出口人数=4998/44二（人） 按2min疏散完毕（常州大学体育馆主馆可容纳观众4998人，其中固定座位3622席，活动坐 席1376个）80=2（股）（80指双股人流通行能力）2. 2. 4平安疏散预测楼层疏散时刻计算与楼层疏散时刻计算每层逃生者所需最长时刻楼层安全疏散所需时间（S）一楼626

13、二楼626三楼376四楼65所有人6262. 2. 6疏散楼梯的设置要求每一个用于疏散的楼梯、休息平台及楼板的结构都应为不燃烧材料，且应与 建筑物的其他部份有适当的分隔。楼梯在其休息平台处不该变窄，且长度至少应等于楼梯宽度。楼梯净空高度 是指楼梯间所在地面至上层楼梯底面最低处的垂直距离楼梯和坡道应在其双侧 设置扶手，扶手的宽度至少应等于楼梯宽度，在整个楼梯内是持续的（包括楼梯 转弯处、休息平台处）扩栏。扶手的设计不能有使衣服松脱的突出部份，楼梯栏 杆扶手的同度应至少同于踏步表面86cm,且不大于96cm （踏步上表面至扶手顶 部的垂直距离）。人具有“左转弯”习性，因此楼梯应设置成向下疏散时，组

14、成左回转方式。常州大学体育馆内部装修防火设计建筑材料的分类与分级依照建筑内部装修设计防火标准GB 50222-95（1）装修材料按其利用部位和功能，可划分为顶棚装修材料 墙面装修材料、地 面装修材料、隔间装修材料、固定家具、装饰织物及其他装饰材料七类。（2）装修材料按其燃烧性能应分为四级等级装修材料燃烧性能A不燃性Bl难燃性B2可燃性B3易燃性建筑内部装修设计防火标准常州大学体育馆属于民用建筑，依照建筑内部装修设计防火标准GB 50222-95的有关规定，适用于常州大学体育馆内部装修设计防火标准有： （1）当顶棚或墙面表面局部采纳多孔或泡沫状塑料时，其厚度不该大于15mm, 面积不得超过该房间

15、顶棚或墙面积的10%。（2）除地下建筑外，无窗房间的内部装修材料的燃烧性能品级，除A级外，应 在本章规定的基础上提高一级。（3）图书室、资料室、档案室和寄存文物的房间，其顶棚、墙面采纳A级装修 材料，地面应采纳不低于B1级的装修材料。（4）大中型电子运算机房、中央操纵室、总机房等放置特殊珍贵设备的房间， 其顶棚和墙面应采纳A级装修材料，地面及其他装修应利用不低于B1级的装修 材料。（5）消防水泵房、排烟机房、固定灭火系统钢瓶间、配电室、变压器室、通风 和空调机房等，其内部所有装修均应采纳A级装修材料。（6）无自然采光楼梯间、封锁楼梯间、防烟楼梯间的顶棚、墙面和地面均应利 用八级装修材料。（7）

16、建筑物内没有上基层相连通的中庭、走马廊、开敝楼梯、自动扶梯时.其 连通部位的顶棚、墙面应采纳A级装修材料，其他部位应采纳不低于B1级的装 修材料。（8）防烟分区的挡烟垂壁，其装修材料应利用A级装修材料。（9）建筑内部的变形缝（包括沉降缝、伸缩缝、抗震缝等）双侧的基层应采纳 A级材料，表面装修应采纳不低于R级的装修材料。（10）建筑内部的配电箱不该直接安装在低于B1级的装修材料上。（11）照明灯具的高温部位，当靠近非八级装修材料时.应采取隔热、散热等防 火爱惜方法。灯饰所用材料的燃烧性能品级不该低于B1级。（12）公共建筑内部不宜设置采纳B3级装饰材料制成的壁挂、雕塑、模型、标 本，当需要设置时

17、不该靠近火源或热源。（13）地上建筑的水平疏散走道和平安出口的门厅，其顶棚装饰材料应采纳A 级装修材料，其他部位应采纳不低于B1级的装修材料。（14）建筑内部消火栓的门不该被装饰物遮掩，消火栓门周围的装修材料颜色 应与消火栓门的颜色有明显区别。（15）建筑内部装修不该遮挡消防设施和疏散指示标志及平安出口，而且不该妨 碍消防设施和疏散走道的正常利用。困特殊要求做改动时，应符合国家有关消防 标准和法规的规定。（16）建筑物内的厨房，其顶棚、墙面、地面均应采纳A级装修材料。（17）常常利用明火器具的餐厅，科研实验室，装修材料的燃烧性能品级，除A 级外，应在本章规定的基础上提高一级。（18）单层、多

18、层民用建筑内面积小于100m二的房间，当采纳防火墙和甲级防 火门窗与其他部位分隔时，其装修材料的燃烧性能品级可降低一级。（19）当单层、多层民用建筑需做内部装修的空间内装有自动灭火系统时，除顶 棚外，其内部装修材料的燃烧性能品级可上降低一级；当同时装有火灾自动报 警装置和自动灭火系统时，其顶棚装修材料的燃烧性能品级可降低一级，其他装 修材料的燃烧性能品级可不限制。建筑内部装修防火设计通用要求关于装修材料的选用常州大学体育馆选用的内部装修材料有：（1）难燃胶合板硅酸钙板（3）酚醛泡沫材（4）复合高强防火板（5）防火 涂料（6）橡塑发泡保温材料（7）防火阻燃地板（8）耐火砖关于疏散线路建筑内部装修

19、设计防火标准GB 50222 95中关于疏散线路的规定有：（1）建筑内部装修不该遮挡消防设施、疏散指示标志及平安出口，并非应妨碍 消防设施和疏散走道的正常利用。因特殊要求做改动时，应符合国家有关消防标 准和法规的规定。（2）建筑内部装修不该减少平安出口、疏散出口和疏散走道的设计所需的净宽 度和数量。关于消防设施建筑内部装修设计防火标准GB 50222-95中关于消防设施的规定为：建 筑内部装修不该减少平安出口、疏散出口和疏散走道的设计所需的净宽度和数 量。防火涂料的选用防火涂料是用于可燃性基材表面，能降低被涂材料表面的可燃性、阻滞火 灾的迅速蔓延，用以提高被涂材料耐火极限的一种特种涂料。常州大

20、学体育馆选用的防火涂料要紧为薄涂型钢结构防火涂料。建筑防排烟设计防排烟设施设计范围、防烟分区和隔烟设施依照我国高层民用建筑防火设计标准（BG50045-95）的规定，按建筑物 的利用功能、建筑规模、疏散和扑救难度和对人员疏散的重要程度等，防排烟设 施的设计范围也相应的有所不同。每一个防烟分区的面积一样不超过500m2,而 且，防烟分区不该防火分区。烟气操纵的预测在建筑发生火灾时，周围气体由于诸多缘故致使不稳固，从而致使未完全燃 烧的有毒、有害气体会迅速扩散和流动。下面简要分析一下，在发生火灾时，阻 碍气体扩散的要紧因素。第一，当建筑物发生火灾后，室内温度随着火势的进展 迅速升高，压力也急剧升高

21、并迫使烟气向建筑物的其它部位快速扩散.流动.以 致充满整个空间。有研究说明，温度达到700c时,，烟气体积会膨胀3倍。其速 度水平方向能达到s。第二，由于在发生火灾时，建筑物室内空气温度通常比 室外温度高，在与外界相通的开口时，由于内外界压差，一般是室外空气从下部 开口进入室内，而室内空气从上部开口流出室外。这种烟囱效应是高层建筑发生 火灾时，烟气向上蔓延的要紧因素。第三，室外风向、风速对建筑物烟气的流动 也有显著的阻碍.如由于风向的阻碍会使建筑物的中和面位置发生转变，正的风 压力促使中和面上升，负的风压力促使中和面下降。如此若是火灾发生在中和面 以下的房间时，烟气会通过竖井向上弥漫到中和面

22、以上的整个楼层。自然排烟设计自然排烟设计是与建筑专业一起研究的设计问题。其应该知足一下条件：保障自 然排烟成效，实此刻有效、及时排除火灾生成的烟气的同时; 使着火区域烟层底 部距着火区域地面的高度不低于清楚高度，确保室内人群平安撤离火灾建筑。 平面布局内走道和房间的自然排烟口，至该防烟分区最远点的水平距离应在30米之内。 同时.，排烟口应尽可能设置为两个或两个以上，而且不同朝向，排烟日还应躲开 本地域常年风向的上风向，设置在下风向或侧风向。设置高度自然排烟口应设于房间净高的1 / 2以上，宜设在距顶棚或顶板下800mm之内（以 排烟口的下边缘计），假设设置有挡烟垂壁，排烟口最好高于档烟垂壁的下

23、沿。 同时 自然进风口应设在房间净高的1/2以下（以排烟口的上边缘计）。自然排 烟口和自然进风口的高度差越大，所产生的浮力越大，排烟成效越好。排烟口材料自然排烟窗、排烟口、送风口均应由非燃烧材料制成。排烟口有效面积有效排烟面积不该包括固定窗的面积、侧拉窗关闭部份面积，因为发生火灾时、 人们都忙着逃生，很难保证有人去打坏玻璃，而且即便有人打坏玻璃，打坏的部 份也要紧集中在人身所能达到的范围，打坏口的面积、高度，难以知足排烟要求, 只有在火灾中能够及时、有效开启的部份才能作为排烟口有效面积。排烟口开窗角度排烟口若是采纳上悬外开窗，开启角度较小，依照标准要求，当开窗角度小于 70度时，开窗有效面积应

24、按其投影面积计算，当开窗角度大于等于70度时，其 开窗有效面积可按开启窗净面积计算。开启方式自然排烟口应有能方便开启的装置。如：在排烟口和平安出口等位置设置远距离 开启装置，或易熔金属触发自动开启的装置。火灾实践证明，火灾发生后，尤其 是产生大量烟气的火灾，人们发觉后第一反映是逃生，因此，在平安出口处设置 远距离开启装置较为合理。排烟口挡风方法为了减少室外风压对自然排烟的阻碍，幸免显现倒灌等现象，排烟口部位宜尽可 能设置与建筑物型体一致的挡风方法，尤其是当排烟口必需设置在上风向时.，应 当在排烟口外设置挡风方法。排烟线路除以上的条件外，从假设的起火点到排烟口之间，不该在顶棚设置阻碍烟气流动的突

25、出物。因为火灾刚发生时，流速较小，烟气流动平稳，呈层流状流动，若是 烟气在流动进程中碰到顶棚设置的梁和其他等突出物的阻碍，会致使层流被破 坏，有垂直于烟气流动方向的分速度产生，形成紊流状态，阻碍排烟成效。加压送风防烟设计机械加压送风防烟系统的作用，是为了在建筑物发生火灾时提供不受烟气干扰的 疏散线路和避难场所。因此，加压部位在关闭着门时.，必需与着火楼层维持必然 的压力差(该部位空气压力值为相对正压)；同时在打开加压部位的门时.，在门 洞断面处能有足够大的气流速度，以有效地阻止烟气的入侵，保证人员平安疏散 与避难。机械排烟设计排烟口应设在顶棚上或靠近顶棚的墙面上，且与周围平安出口走道方向相邻

26、边缘之间的最小水平距离不该小于米,设在顶棚上的排烟口，距可燃构件或可燃 物的距离不该小于1米。排烟口平常应关闭，并应设有手动和自动开启装置。防烟分区内的排烟口距最远点的水平距离不该 超过30米。在排烟支管上应 设有当烟气温度超过280度时能自动关闭的排烟防火阀。排烟风机应保证在280 度时能持续工作30分钟。走道的机械排烟系统宜竖向设置：房间的机构排烟系统宜按防烟分区设置。机械排烟是利用排烟风机进行强制排烟，以确保疏散时刻和疏散通道平安的排烟 方式。经常使用于没有自然开窗，且长度超过20米的内走道或地下室。在顶棚 设排烟口，发生火灾时风机启动从排烟口抽烟。械排排烟系统的最小排烟量条件和部位单位

27、排烟量 /m3/ (h*m3)换气次数/次/h备注担负1个防烟分区 室内净高大于且不划 分防烟分区的空间60单台风机排烟量不 应小于7200m7h担负2个及2个以上防 烟分区120应按最大的防烟分 区面积确定中庭体积小于等于 17000m36体积大于WOOOn?时， 排烟量不应小于 102000m7h体积大于17000m3-1门 r j n在进行防排烟系统设计进程中，需要确信机械排烟系统的排烟量。采纳NFPA92B 中所提供的公式初步确信排烟系统所需要的排烟量。火灾热释放速度中的热对流部份：Qc = 0. 7Q (1)轴对称型烟羽流的烟气生成量：Mp = 0. 071Q； 3z53+ 0. 0

28、0810c(2)烟羽流的平均温度：TP = To(3)QpCp排烟量：V(4)PoTo式中，Q为火灾热释放速度，kW； z为烟气的限制高度，m； TO为环境温度，k; ； Cp为烟气定压比热,kW/( kgk) o建筑消防灭火系统设计室内消防栓灭火系统室内消火栓给水系统一样由水枪、水带、消火栓、消防卷盘、消防管道、消 防水池、消防水箱、水泵结合器、增压水泵及远距离启动消防水泵的设备等组成.体育馆内运动员休息室、健身房、走道、活动厅、新闻发布室、办公室等均 设置湿式自动喷水灭火系统。一、自喷系统按中危险级I级设计，设计喷水强度为6L/min-m2,作用 面积260nl2,设计用水量为30L/S。

29、二、系统分为一个区。平常系统压力由体育馆屋顶水箱和消防增压稳压 泵组来维持。消防水泵房内设两套湿式报警阀，系统中最不利点喷头工作压力。 喷头动作温度为68。自喷喷头的布置按间距不大于米，不小于米，距墙不大 于米为原那么布置。3、体育馆消防水泵房内设自喷泵2台(1用1备)。4、设置两套水泵接合器。五、消防泵房引出两根自喷供水管，与各栋楼自喷环状管网相连。体育馆消防用水量标准及火灾延续时刻：a、室内消火栓系统用水量：15L/S,灭火延续时刻2h。b、室内自动喷水灭火系统：按中危险I级设计，喷水强度6 l/min-m2, 作用面积260m2,设计用水量:30L/S,灭火延续时刻lh。消火栓系统：常州

30、大学体育馆设置室内消火栓消防系统，消火栓同时利用水枪数为3 只，水枪最小流量为5L/S。消火栓布置按二股水柱同时抵达室内任何部位布置, 体育馆系统压力为。采纳环状管网供水.另外从消防泵房引两根消火栓出水管接 室外的环状管网，供小区内其他建筑物室内消火栓系统之需要；火灾初期用水山 体育馆高位水箱和消防增压稳压泵组来维持。一、系统分一个区。二、漏均设有单阀单出口消火栓。消火栓采纳成套消火栓柜，柜下部 设手提式干粉灭火器MF/ABC2,4具；柜上部设DN65消火栓，d） 19直流水枪及 DN6525nl长麻质衬胶水龙带，并配设巾20卷盘灭火喉一套。各消防柜内配有远距 离启动消防泵的启动按钮和指示灯等

31、消火栓的布置保证有两股水柱同时抵达室 内任何部位。3、屋顶设实验用消火栓。4、体育馆消防水泵房内设消火栓泵2台（1用1备）。五、设置两套水泵接合器。六、全楼设手提式磷酸镀盐干粉灭火器。由于高、低压配电室、灯控室 和网络机房增设推车式磷酸铁盐干粉灭火器。7、结构形式层层退台，故本楼消防环网采纳层层设环的方式，用两根主供 水立管从水泵房经减压阀组后直接抵达各环，再从环上引出小立管接消火栓。 自动喷水灭火系统陶武自动口贲水灭火系统千代 自 动口贵水衣火 挈 统M栗炎1泗作用自动唉水火火系统派筑启闭预布 弓灭火系统白动喷水一疱注联用灭火系统I雨淋冢绒514 I水*系统灭火器配置一、常州大学体育馆属中

32、危险级，变配电房为带电类，其余部份为A类。按 建筑灭器配置设计标准配置手提式干粉灭火器。二、每一个消防箱（组合式）下部配备2具手提式磷酸铁盐干粉灭火器,每具 灭火剂充装量3kgo3、四层排烟机房设置推车式磷酸镀盐干粉灭火器,每具灭火剂充装量35kg.火灾自动报警与监控系统设计火灾探测监控关于体育馆建筑，消防监控的重点和难点在于竞赛大厅大空间的火灾探测。针对体育馆高大空间，采纳何种火灾监控方式，才能设计出平安适用、技术先 进、经济合理的消防报警系统，是第一要解决的问题。与其他大空间建筑相同， 体育馆大空间的火灾探测也是一个令人困惑的问题。体育建筑中，一样人员众多, 为了博得更多的疏散时刻,对火灾

33、自动报警系统的要求更高。体育馆大空间内部 一样较高，依照GB50n6-98火灾自动报警系统设计标准，关于超过12m的空间, 常规的点型感烟探测器已经不适宜。火灾探测器的选择一、对火灾初期有阴燃时期，产生大量的烟和少量的热，很少或没有火陷辐 射的场所，应选择感烟探测器。2、对火灾发展迅速，可产生大量热、烟和火焰辐射的场所，可选择感温 探测器、感烟探测器、火焰探测器或其组合。3、对火灾发展迅速，有强列的火焰辐射和少量的烟、热的场所，应选择 火焰探测器。4、对火灾形成特征不可预料的场所，可根据模拟实验的结果选择探测器。5、对使用、生产或聚集可燃气体或可燃液体蒸气的场所，应选择可燃气 体探测器。设置火

34、灾探测系统依照GBJ116-88火灾自动报警系统设计标准，常州大学体育馆的火灾探 测系统要紧包括：感温式火灾探测器；感烟式火灾探测器 火灾探测器爱惜面积的确信探测区域的划分应符合以下规定：1、探测区域应按独立房（套）间划分。一个探测区域的面积不宜超过500m2；从要紧入口能看清其内部，且面积不超过1000点的房间，也可划为一个探 测区域。2、红外光束线型感烟火灾探测器的探测区域长度不宜超过100m；缆式感温 火灾探测器的探测区域长度不宜超过200m；空气管差温火灾探测器的探测区域 长度宜在20100m。3、3、符合下列条件之一的二级保护对象，可将几个房间划为一个探测区域。4、相邻房间不超过5间，总面积不超过400m二，并在门口设有灯光显示装 置。3.参考资料1程远平，消防工程学，中国矿业大学出版社2黄浩忠，火灾自动报警系统简明设计手册，中国建材工业出版社3杨昌智等，暖通空调工程设计方式与系统分析，中国建筑工业出版社4陈南，智能建筑火灾监控系统设计，清华大学出版社5张树平等，建筑防火设计，中国建筑工业出版社6陈保胜，城市与建筑防灾，同济大学出版社7建筑平安防火设计手册，河南科学技术出版社8张树平等，现代高层建筑防火设计与施工，中国建筑工业出版社
