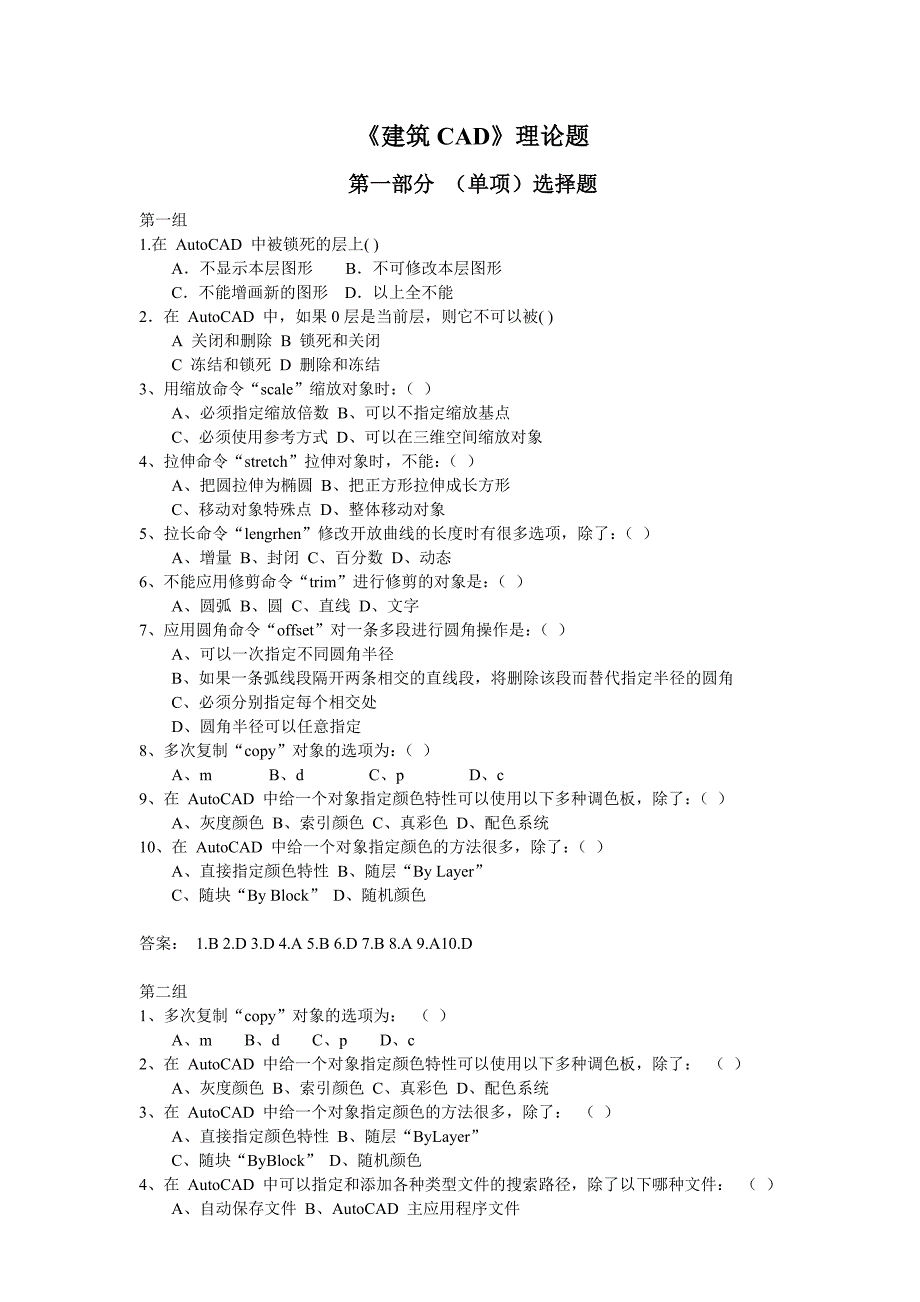

1、建筑CAD理论题第一部分 (单项)选择题第一组 1.在 AutoCAD 中被锁死的层上( ) A不显示本层图形 B不可修改本层图形 C不能增画新的图形 D以上全不能 2在 AutoCAD 中,如果0层是当前层,则它不可以被( ) A 关闭和删除 B 锁死和关闭 C 冻结和锁死 D 删除和冻结 3、用缩放命令“scale”缩放对象时:( ) A、必须指定缩放倍数 B、可以不指定缩放基点 C、必须使用参考方式 D、可以在三维空间缩放对象 4、拉伸命令“stretch”拉伸对象时,不能:( ) A、把圆拉伸为椭圆 B、把正方形拉伸成长方形 C、移动对象特殊点 D、整体移动对象 5、拉长命令“leng

2、rhen”修改开放曲线的长度时有很多选项,除了:( ) A、增量 B、封闭 C、百分数 D、动态 6、不能应用修剪命令“trim”进行修剪的对象是:( ) A、圆弧 B、圆 C、直线 D、文字 7、应用圆角命令“offset”对一条多段进行圆角操作是:( ) A、可以一次指定不同圆角半径 B、如果一条弧线段隔开两条相交的直线段,将删除该段而替代指定半径的圆角 C、必须分别指定每个相交处 D、圆角半径可以任意指定 8、多次复制“copy”对象的选项为:( ) A、m B、d C、p D、c 9、在 AutoCAD 中给一个对象指定颜色特性可以使用以下多种调色板,除了:( ) A、灰度颜色 B、索

3、引颜色 C、真彩色 D、配色系统 10、在 AutoCAD 中给一个对象指定颜色的方法很多,除了:( ) A、直接指定颜色特性 B、随层“By Layer” C、随块“By Block” D、随机颜色 答案: 1.B 2.D 3.D 4.A 5.B 6.D 7.B 8.A 9.A10.D 第二组 1、多次复制“copy”对象的选项为: ( ) A、m B、d C、p D、c 2、在 AutoCAD 中给一个对象指定颜色特性可以使用以下多种调色板,除了: ( ) A、灰度颜色 B、索引颜色 C、真彩色 D、配色系统 3、在 AutoCAD 中给一个对象指定颜色的方法很多,除了: ( ) A、直接

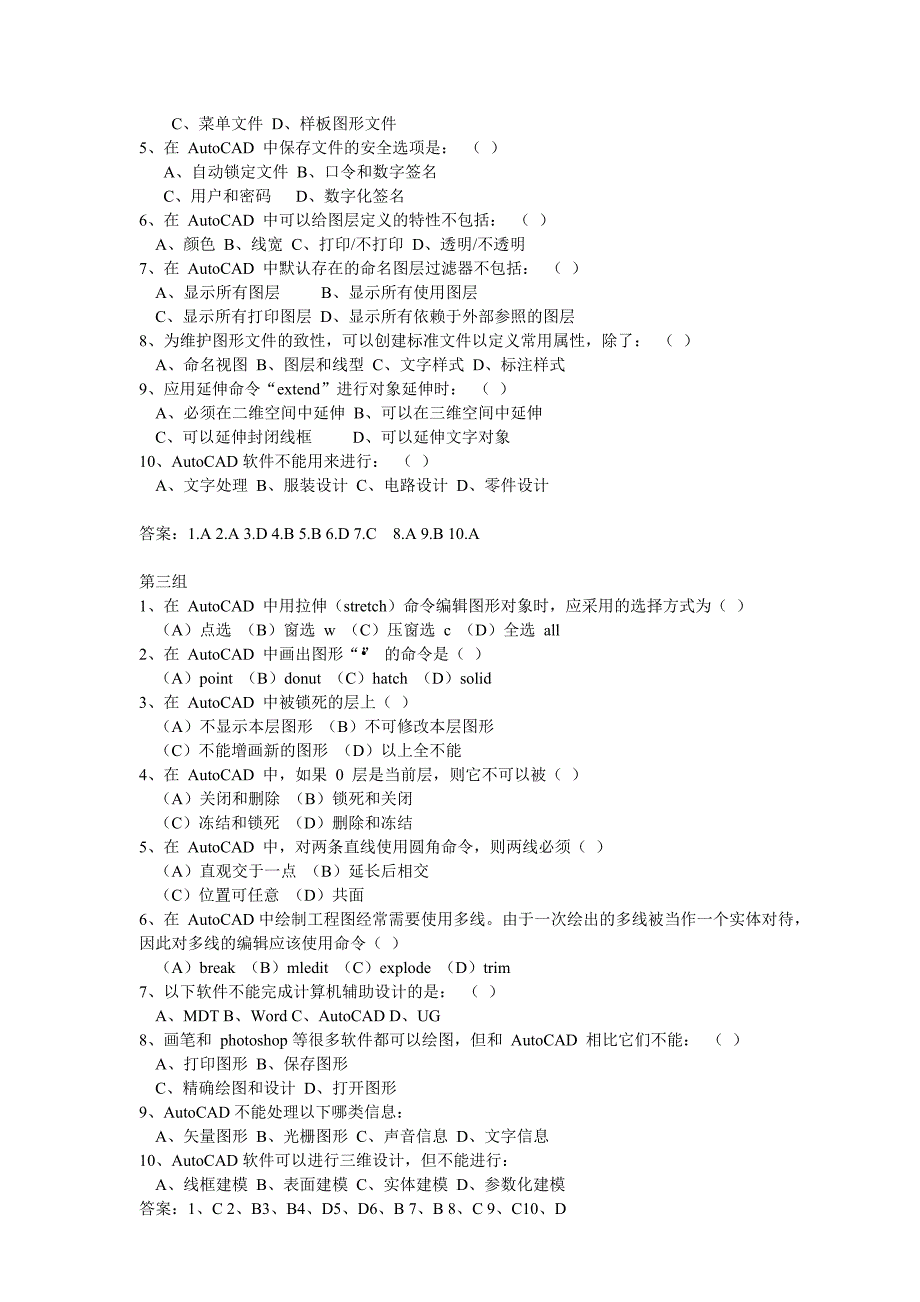

4、指定颜色特性 B、随层“ByLayer” C、随块“ByBlock” D、随机颜色 4、在 AutoCAD 中可以指定和添加各种类型文件的搜索路径,除了以下哪种文件: ( ) A、自动保存文件 B、AutoCAD 主应用程序文件 C、菜单文件 D、样板图形文件 5、在 AutoCAD 中保存文件的安全选项是: ( ) A、自动锁定文件 B、口令和数字签名 C、用户和密码 D、数字化签名 6、在 AutoCAD 中可以给图层定义的特性不包括: ( ) A、颜色 B、线宽 C、打印/不打印 D、透明/不透明 7、在 AutoCAD 中默认存在的命名图层过滤器不包括: ( ) A、显示所有图层 B、

5、显示所有使用图层 C、显示所有打印图层 D、显示所有依赖于外部参照的图层 8、为维护图形文件的致性,可以创建标准文件以定义常用属性,除了: ( ) A、命名视图 B、图层和线型 C、文字样式 D、标注样式 9、应用延伸命令“extend”进行对象延伸时: ( ) A、必须在二维空间中延伸 B、可以在三维空间中延伸 C、可以延伸封闭线框 D、可以延伸文字对象 10、AutoCAD软件不能用来进行: ( ) A、文字处理 B、服装设计 C、电路设计 D、零件设计 答案:1.A 2.A 3.D 4.B 5.B 6.D 7.C 8.A 9.B 10.A 第三组 1、在 AutoCAD 中用拉伸(str

6、etch)命令编辑图形对象时,应采用的选择方式为( ) (A)点选 (B)窗选 w (C)压窗选 c (D)全选 all 2、在 AutoCAD 中画出图形“” 的命令是( ) (A)point (B)donut (C)hatch (D)solid 3、在 AutoCAD 中被锁死的层上( ) (A)不显示本层图形 (B)不可修改本层图形 (C)不能增画新的图形 (D)以上全不能 4、在 AutoCAD 中,如果 0 层是当前层,则它不可以被( ) (A)关闭和删除 (B)锁死和关闭 (C)冻结和锁死 (D)删除和冻结 5、在 AutoCAD 中,对两条直线使用圆角命令,则两线必须( ) (A

7、直观交于一点 (B)延长后相交 (C)位置可任意 (D)共面 6、在 AutoCAD中绘制工程图经常需要使用多线。由于一次绘出的多线被当作一个实体对待, 因此对多线的编辑应该使用命令( ) (A)break (B)mledit (C)explode (D)trim 7、以下软件不能完成计算机辅助设计的是: ( ) A、MDT B、Word C、AutoCAD D、UG 8、画笔和 photoshop等很多软件都可以绘图,但和 AutoCAD 相比它们不能: ( ) A、打印图形 B、保存图形 C、精确绘图和设计 D、打开图形 9、AutoCAD不能处理以下哪类信息: A、矢量图形 B、光栅图

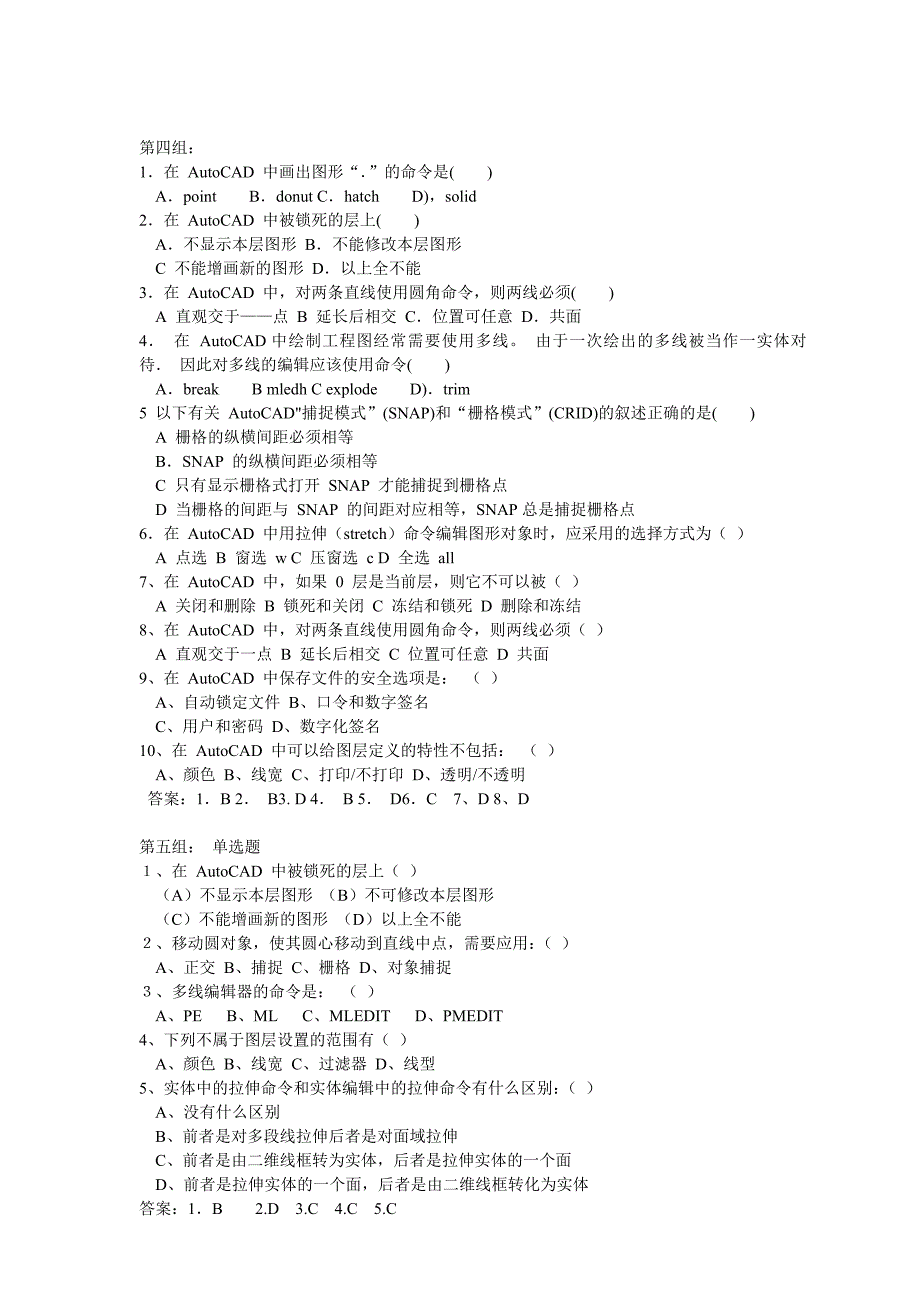

8、形 C、声音信息 D、文字信息 10、AutoCAD软件可以进行三维设计,但不能进行: A、线框建模 B、表面建模 C、实体建模 D、参数化建模 答案:1、C 2、B3、B4、D5、D6、B 7、B 8、C 9、C10、D 第四组:1在 AutoCAD 中画出图形“”的命令是( ) Apoint Bdonut Chatch D),solid 2在 AutoCAD 中被锁死的层上( ) A不显示本层图形 B不能修改本层图形 C 不能增画新的图形 D以上全不能 3在 AutoCAD 中,对两条直线使用圆角命令,则两线必须( ) A 直观交于点 B 延长后相交 C位置可任意 D共面 4 在 Auto

9、CAD中绘制工程图经常需要使用多线。 由于一次绘出的多线被当作一实体对待 因此对多线的编辑应该使用命令( ) Abreak B mledh C explode D)trim 5 以下有关 AutoCAD捕捉模式”(SNAP)和“栅格模式”(CRID)的叙述正确的是( ) A 栅格的纵横间距必须相等 BSNAP 的纵横间距必须相等 C 只有显示栅格式打开 SNAP 才能捕捉到栅格点 D 当栅格的间距与 SNAP 的间距对应相等,SNAP总是捕捉栅格点 6在 AutoCAD 中用拉伸(stretch)命令编辑图形对象时,应采用的选择方式为( ) A 点选 B 窗选 w C 压窗选 c D 全选 a

10、ll 7、在 AutoCAD 中,如果 0 层是当前层,则它不可以被( ) A 关闭和删除 B 锁死和关闭 C 冻结和锁死 D 删除和冻结 8、在 AutoCAD 中,对两条直线使用圆角命令,则两线必须( ) A 直观交于一点 B 延长后相交 C 位置可任意 D 共面 9、在 AutoCAD 中保存文件的安全选项是: ( ) A、自动锁定文件 B、口令和数字签名 C、用户和密码 D、数字化签名 10、在 AutoCAD 中可以给图层定义的特性不包括: ( ) A、颜色 B、线宽 C、打印/不打印 D、透明/不透明 答案:1B 2 B3. D 4 B 5 D6C 7、D 8、D 第五组: 单选题

11、 、在 AutoCAD 中被锁死的层上( ) (A)不显示本层图形 (B)不可修改本层图形 (C)不能增画新的图形 (D)以上全不能 、移动圆对象,使其圆心移动到直线中点,需要应用:( ) A、正交 B、捕捉 C、栅格 D、对象捕捉 、多线编辑器的命令是: ( ) A、PE B、ML C、MLEDIT D、PMEDIT 4、下列不属于图层设置的范围有( ) A、颜色 B、线宽 C、过滤器 D、线型 5、实体中的拉伸命令和实体编辑中的拉伸命令有什么区别:( ) A、没有什么区别 B、前者是对多段线拉伸后者是对面域拉伸 C、前者是由二维线框转为实体,后者是拉伸实体的一个面 D、前者是拉伸实体的一个

12、面,后者是由二维线框转化为实体 答案:1B 2.D 3.C 4.C 5.C第五组:多项选择 1、用阵列命令“array”阵列对象时有以下阵列类型:( ) A、曲线阵列 B、矩形阵列 C、正多边形阵列 D、环形阵列 2、在 AutoCAD 中,可以设置“实时助手”在以下情况自动显示:( ) A、所有命令 B、新命令和增强命令 C、在需要时 D、仅对话框 3、用偏移命令“offset”偏移对象时:( ) A、必须指定偏移距离 B、可以指定偏移通过特殊点 C、可以偏移开口曲线和封闭线框 D、原对象的某些特征可能在偏移后消失 4、用镜像命令“mirror”镜像对象时:( ) A、必须创建镜像线 B、可

13、以镜像文字,但镜像后文字不可读 C、镜像后可选择是否删除源对象 D、用系统变量“mirr text”控制文字是否可读 5、用复制命令“copy”复制对象时,可以:( ) A、按 F1 键 B、在命令行中输入“?”然后 Enter 键 C、在命令行中输入“Help”然后 Enter键 D、对话框中单击“帮助按钮” 答案:1、BD 2、ABCD 3、BCD 4、CD 5、ABCD 第六组: 单项选择题 1 绘图窗口与文本窗口的转换是通过B 功能键来实现的( ) A、F1 B、F2 C、F6 D、F7 2 在下列绘图工具中,可以用来绘制变宽度的线( ) A、line B、Pline C、Xline

14、D、Ray 3 下列表示 120 的字符代码是: ( ) A、%u20 B、%o120 C、%c D、%d120 4 下列编辑工具中,不能实现“改变位置”的功能的是( ) A、移动 B、比例 C、旋转 D、阵列 5 在 CAD中部分命令都有起缩写,即为其热键,下列命令中热键为 B 的是( ) A、Block(写块) B、Bhatch(填充) C、Break(打断) D、Box (长方体) 答案:1C 2.B 3.C 4.B 5.A 第六组:多项选择 1、用复制命令“copy”复制对象时,可以:( ) A、原地复制对象 B、同时复制多个对象 C、一次把对象复制到多个位置 D、复制对象到其他图层

15、2、以下哪些对象不能被删除:( )A、世界坐标系 B、文字对象 C、锁定图层上的对象 D、不可打印图层上的对象 3、用旋转命令“rotate”旋转对象时,基点的位置:( ) A、根据需要任意选择 B、一般取在对象特殊点上 C、可以取在对象中心 D、不能选在对象之外 4、在 AutoCAD 中,可以通过以下方法激活一个命令:( ) A、在命令行输入命令名 B、单击命令对应的工具栏图标 C、从下拉菜单中选择命令 D、右击,从快捷菜单中选择命令 5、在 AutoCAD 中,可以通过以下方法改变一个系统变量的值:( ) A、在命令行输入系统变量名,然后键入新的值 B、右击,从快捷单中选择系统变量,然后

16、键入新的值 C、在某些对话框中改变复选框的状态 D、右击,从快捷菜单中选择命令 答案:1、ABC 2、AC 3、ABC4、ABCD 5、ACD 第七组: 选择题 1、如何在图形文件中显示光栅图像时不显示其边界:( ) A、设置 IMAGEFRAME为关 B、冻结光栅图像所在的图层 C、关闭光栅图像所在的图层 D、设置 BOUNDARYDISPLAY为 0 2、在键入 INSERTT 命令前输入什么键盘符号可以不出现对话框:( ) A、破折号“-” B、句号“.” C、分号“;” D、下划线“_” 3、关于体素创建的三维实体对象:( ) A、只能用体素命令创建 B、创建好后体素尺寸不能再修改 C

17、所有的体素都可以用由二维封闭图形拉伸与旋转的方法创建 D、体素之间不可以进行布尔运算 4、属性和块的关系,不正确的是:( ) A、属性和块是平等的关系 B、属性必须包含在块中 C、属性是块中非图形信息的载体 D、块中可以只有属性而无图形对象 5、REVOLVE旋转生成的回转体命令,不正确的是:( ) A、可以用于面域 B、旋转对象可以跨越旋转轴两侧 C、可以旋转特定角度 D、只能按照一个方向进行旋转 6、使用“PEDIT”多段线编辑命令将直线、圆弧等多段线添加到打开的多段线端点,应该采用选项:( ) A、合并 B、闭合 C、编辑顶点 D、拟合 7、在进行单行文字输入时,修改其对正方式,其中的

18、调整”选项用来:( ) A、指定文字由两点和高度定义的方向,布满指定的区域 B、通过指定基线端点来指定文字基线端点来指定文字的高度和方向 C、从基线的水平中点和指定高度的垂直中点上对齐D、使文字在基线的水平中点和指定高度的垂直中点上对齐 8、用户定义了一个包含几个属性的块,当插入块时,对属性提示的顺序不太满意,下列那 个命令能够使下次插入同一个块时改变属性提示顺序?( ) A、ATTEDIT B、BATTMAN C、DDATTE D、DDATTEDIT 9、表面模型和实体模型比较:( ) A、数据结构相对简单 B、无法显示出遮挡效果 C、没有体的信息 D、A 和C 10、在用 ZOOM 命令

19、时输入“2X”,结果如何:( ) A、图纸空间放大 2 倍 B、图形范围放大 2倍 C、图形边界放大 2 倍 D、相对于当前视图的比例放大2 倍 答案:1-5 AACAB 6-10AABDD 第八组: 选择题 1、下列哪个尺寸标注度量可以用来设置中心点标记的样式( )。 A、DIMCLRT C、DIMCLRE B、DIMCLKD D、DIMCEN 2、轴测图具有( )特征。 A、实体上平行的线对应到轴测图上仍平行 B、实体上的圆在轴测图中仍用圆绘制 C、实体上的斜角仍用原角度绘制 D、轴测图上显示的尺寸是实体的实际尺寸 3、Auto CAD提供了( )种标准视点。 A、9 C、11 B、10

20、D、12 4、下列哪些是 Auto CAD 的电子出图系统的文件格式( )。 A、*.DWF B、*.DWG C、*.DWT D、以上都是 5、( )是由封闭图形新形成的二维实心区域,它含有边及边界内信息,可进行布尔运 算,可形成三维实体。 A、面域 B、图块 C、文本 D、圆弧 6、删除一个物体或多个物体命令有( )。 A、undo B、redo C、erase D、revsurf 7、实体中的拉伸命令和实体编辑中的拉伸命令有什么区别:( ) A、没有什么区别 B、前者是对多段线拉伸后者是对面域拉伸 C、前者是由二维线框转为实体,后者是拉伸实体的一个面 D、前者是拉伸实体的一个面,后者是由二

21、维线框转化为实体 8、为什么用户选择对象时按下 CTRL 键:( ) A、在多个物体拷贝模式下激活栅格 B、从上一个选择集中去除它 C、对拾取框中的对象进行循环选择 D、一次选择多个对象 9、OPTIONS 选项对话框中那个标签能够控制右键弹出菜单的显示:( ) A、草图 B、显示 C、系统 D、用户系统配置 10、如何在图形文件中显示光栅图像时不显示其边界:( ) A、设置 IMAGEFRAME为关 B、冻结光栅图像所在的图层C、关闭光栅图像所在的图层 D、设置 BOUNDARYDISPLAY 为 0 答案:1-5DABAA 6-10CCCDA 第八组:多项选择。 1、下面哪种对象不能用于

22、OFFSET 偏移命令( )。 A、直线 B、多边形 C、样条曲线 D、面域 2、图层被锁定,仍然可以执行( ) A.把该层置为当前层 B.在锁定的层上创建对象 C.使用查询命令 D.使用对象捕捉,修剪,延伸 3、以下哪个选项是选择集的选项:( ) A、WINDOW B、FENCE C、FILTER D、GROUP 4、线型述文件中输入正值、负值、零分别表示( ) A、间隔的长度、点、短划线的长度 B、间隔的长度、短划线的长度、点 C、点、短划线的长度、间隔的长度 D、短划线的长度、间隔的长度、点 5、属性和块的关系:( ) A、属性和块是平等的关系 B、属性必须包含在块中 C、属性是块中非图

23、形信息的载体 D、块中可以只有属性而无图形对象 答案:1.D 2.ABC 3.CD 4.D 5.BCD 第九组: 选择题 1、应用倒角命令“chamfer”进行倒角操作时: ( ) A、不能对多段线对象进行倒角 B、可以对样条曲线对象进行倒角 C、不能对文字对象进行倒角 D、不能对三维实体对象进行倒角 2、移动圆对象,使其圆心移动到直线中点,需要应用: ( ) A、正交 B、捕捉 C、栅格 D、对象捕捉 3、用旋转命令“rotate”旋转对象时: ( ) A、必须指定旋转角度 B、必须指定旋转基点 C、必须使用参考方式 D、可以在三维空间缩放对象 4、拉长命令“lengrhen”修改开放曲线的

24、长度时有很多选项,除了: ( ) A、增量 B、封闭 C、百分数 D、动态 5、应用圆角命令“of fset”对一条多段进行圆角操作是: ( ) A、可以一次指定不同圆角半径 B、如果一条弧线段隔开两条相交的直线段,将删除该段而替代指定半径的圆角 C、必须分别指定每个相交处 D、圆角半径可以任意指定 6、多次复制“copy”对象的选项为: ( ) A、m B、d C、p D、c7、实体中的拉伸命令和实体编辑中的拉伸命令有什么区别:( ) A、没有什么区别 B、前者是对多段线拉伸后者是对面域拉伸 C、前者是由二维线框转为实体,后者是拉伸实体的一个面 D、前者是拉伸实体的一个面,后者是由二维线框转

25、化为实体 8、为什么用户选择对象时按下 CTRL 键:( ) A、在多个物体拷贝模式下激活栅格 B、从上一个选择集中去除它 C、对拾取框中的对象进行循环选择 D、一次选择多个对象 9 下列表示 120 的字符代码是:( ) A、%u20 B、%o120 C、%c D、%d120 10 下列编辑工具中,不能实现“改变位置”的功能的是:( ) A、移动 B、比例 C、旋转 D、阵列 答案:1-5CDBBB 6-10ACCCB 第十组:选择题 1使用多段线命令能创建什么类型的对象?( ) (A)直线 (B)曲线 (C)有宽度的直线和曲线 ( D)以上皆是 2正交和极轴追踪是( ) (A)一个概念,两

26、个名称 (B)正交是极轴的一个特例 (C)极轴是正交的一个特例 ( D)不相同的概念 3什么命令能沿着对象放置点并创建等分线段?( ) (A)查询 (B)打断 (C)点 ( D)复制 4运用正多边形命令绘制的正多边形可以看作是一条( ) (A)直线 (B)多段线 (C)样条曲线 ( D)构造线 5 什么命令是 AutoCAD 2006 中一种辅助绘图命令,它是一条没有端点而无限延伸的线它经常用于机械设计的绘图辅助工作中( ) (A)构造线 (B)射线 (C)多线 ( D)样条曲线 6 对下面哪种对象执行【倒角】命令无效?( ) (A)直线 (B)多段线 (C)构造线 ( D)圆弧 7 下列命令

27、中没有复制功能的是:( ) (A)移动命令 (B)矩阵命令 (C)偏移命令 ( D)镜像命令 8 特殊字符“”的输入代码是( ) (A)%C (B)%P (C)%D ( D)%U 9 要快速显示整个图象范围内的所以图形,可使用( )命令。 (A) “视图”/“缩放”/“窗口” (B) “视图”/“缩放”/“动态” (C) “视图”/“缩放”/“全部” ( D) “视图”/“缩放”/“范围”10在 AutoCAD 中,下列坐标中使用相对极坐标的是( ) (A)(31,44) (B) (3144) (C)(3144) (D) ( 31,44) 答案:1.D2.B 3.C 4.B 5.A 6.D 7

28、A 8.B 9.C 10.C 第二部分 选择题第一组:选择题 1、CAD2002 今日的符号库插入图形的方法有( )。 A、双击符号库的图标 B、通过视窗直接拖拽至绘图区 C、通过外部块的插入 D、以上方法全可以 2、CAD 在空命令状态下,鼠标应呈现何种状态 ( )。 A、十字叉状 B、十字叉状中心有小方形 C、小方形 D、箭头状 3、CAD 的开启历史命令记录的快键是 ( )。 A、F1 B、F2 C、F3 D、F4 4、CAD 文件的存盘格式为 ( )。 A、*.dwg B、*.psd C、*.jpg D、*.bmp 5、CAD 国家标准规定粗实线表示 ( )。 A、尺寸线、剖面线 B

29、不可见的存在的轮廓线 C、可见轮廓线、过渡线 D、轴线、对称中心线 答案: 1、D 2、 B 3、B 4、A 5、C 第二组:选择题 1、将图形满屏显示应该用视图管理的哪种工具( )。 A、范围缩放 B、比例缩放 C、动态缩放 D、窗口缩放 2、绘图的光标调整应该如何操作 ( )。 A、绘图菜单选项显示光标大小 B、工具菜单自定义选项显示光标大小 C、工具菜单选项显示光标大小 D、绘图菜单自定义选项显示光标大小 3、使光标只能水平或垂直方向移动执行下面哪种命令 ( )。 、栅格 B、捕捉 C、对象跟踪 D、正交 4、AUTO CAD 系统中提供了( )个已经命名的工具条。 A、15 个 B、

30、26 个 C、32 个 D、40 个 答案:1、A 2、 C 3、D 4、B 第三组:选择题 1、要绘制有一定宽度或有宽度变化的图形用( )命令实现。 A、直线 B、圆 C、圆弧 D、多段线 2、CAD 绘图中需要绘制辅助线,有效辅助制图的严谨,下列哪些工具可以作为辅助线 ( )。 A、构造线 B、射线 C、直线 D、以上三个答案全对 3、绘制矩形时,命令条中显示的矩形长度是指 ( )。 A、矩形的长边 B、矩形相对屏幕水平方向的边 C、矩形相对屏幕垂直方向的边 D、矩形的任意一条边 4、绘制圆弧时启动了端点端点角度命令后,命令条中要求输入的角度是以 ( )方向为正的。 A、顺时针 B、逆时针

31、 C、无正负方向的要求答案: 1、D 2、D 3、B 4、B 第四组:选择题 1、对于同一平面上的两条不平行且无交点的线段,可以仅通过一个( )命令操作来延 长原线段,使之相交于一点。 A、圆角 B、延伸 C、拉伸 D、拉长 2、当光标处于绘图区内,使用( )可调用一次性特殊点的捕捉光标菜单。 A、Tab+鼠标右键点击 B、Alt+鼠标右键点击 C、Shift+鼠标右键点击 D、鼠标右键点击 3、绘制一组同心圆可由一个已经画好的圆用( )命令来实现。 A、拉伸 B、移动 C、延伸 D、偏移 4、从画面中删除被选中的实体用( )工具。 A、视图重画 B、视图重生成 C、删除 D、移动 5、当图形

32、实体被使用 Erase 命令删除后,即可以使用( )来恢复。 A、Undo B、U C、Oops D、Redo E、Copy 答案:1、A 2、 C 3、D 4、C 5、ABC 第五组:选择题 1、在图层管理器对话框中,进行层操作时,以下( )是准确的。 A、已冻结的层可以重置为当前层。 B、除实线外经装载的线型才能被设置为某层的线型。 C、被锁定的层上的图形实体既可被编辑,也可以改变其线型、颜色。 D、新置层的层名中可以使用包含空格的任何字符。 2、为了保持图形实体的颜色与该图形实体所在层的颜色一致,应设置该图形实体的颜 色特性为( ) 。 A、随块 By Block B、随层 By Lay

33、er C、白色 White D、任意 3、CAD 中不能删除的图层是( )。 A、0 层 B、1 层 C、标注层 D、都可以删除 4、在图层上设置了线宽,但绘图区仍不显示,只要进行( )操作就可以见到线宽 显示。 A、视图重画 B、视图全部重生 C、将线宽开启 D、打开层上的可见开关 答案:1、B 2、B 3、A 4、 C 第六组:选择题 1、如果使用的是实体预定义图案且不是标准填充图案,其边界要求( )才能执行。 A、必须是闭合的,同时不能与其自身相交。 B、只要闭合即可。 C、只要不相交即可。 D、无任何要求。 2、 放大或缩小预定义或自定义图案。AutoCAD 将缩放比例存储在 HPSC

34、ALE 系统变 量中。只有将“类型”设置为( ) ,此选项才可用。 A、设置为“预定义” “自定义” B、设置为“自定义” C、设置为“用户自定义” D、以上三种答案均可 3、 由于可填充的对象组合非常多,所以编辑填充的几何图形可能会产生不可预料的结 果。如果创建了不需要的图案填充,可以( )操作。A、放弃, B、只要再次修改即可 C、删除填充块并重新填充 D、以上三种答案均可 4、填充区域的步骤顺序是( )。 A、在“边界图案填充”对话框中,选择“拾取点”。 B、启动图案填充命令 C、在“边界图案填充”对话框的“快速”选项卡中,从“图案”列表中选择另一个图案。 D、在图形中,在要填充的每个区

35、域内指定一点并按 ENTER 键。 E、完成预览后,选择“确定”。 答案:1、 A 2、AB 3、AC 4、BADCE 第七组:选择题 1、用块 BLOCK 命令定义的内部图块,下面说法正确的是( ) 。 A、只能在定义它的图形文件内自由调用。 B、只能在另一个图形文件内自由调用。 C、既能在定义它的图形文件内自由调用, 又能在另一个图形文件内自由调用。 D、两者都不能用。 2、外部块定义的命令是( ) 。 A、Block B、Wblock C、Base D、Units 3、可以使用( )种方法创建块。 A、合并对象以在当前图形中创建块定义。 B、创建一个图形文件,随后将它作为块插入到其他图形

36、中。 C、使用若干种相关块定义创建一个图形文件以用作块库。 D、以上三种答案均可以。 4、选择编辑命令时,AutoCAD 会提示选择对象并用拾取框代替十字光标。响应“选 择对象”的提示的方法有( )。 A、一次选择一个对象。 B、单击空白区域并拖动光标定义矩形选择区域。 C、输入选择选项。 答案:1、A 2、B 3、D 4、ABC 第八组:选择题 1、对行文本框是拖动定点设备指定对角点时,屏幕显示一个矩形以显示多线文字对象 的( ),矩形内的箭头指示段落文字的走向。 A、位置 B、尺寸 C、颜色 D、内容 2、文本的对正方式有( )。 A、左上、中上 B、右上、左中 C、正中、右中 D、左下、

37、中下、右下 3、输入多行文本的宽度是指( )。 A、指定文字边界的宽度 B、指定单个文字的宽度 C、指定一行文字的宽度 D、指定多个文字的宽度 4、字体样式是指( )。 A、字体的大小 B、字体格式 C、字体名 D、字体的效果 答案: 1、AB 2、ABCD 3、A 4、B 第三部分 判断题第一组: 1构造线在绘图中既可以用作辅助线,又可以用作绘图线。( ) 2如果要从现在图形的局部创建新图形文件,可以使用 BLOCK或 WBOLCK命令( ) 3填充区域内的封闭区域被称作孤岛( ) 4Pedit 编辑的对象只能是多段线( ) 5Autodesk Point A 网站是美国 Autodesk

38、公司推出一个中文的公益性网站( ) 1.T 2.F 3.T 4.F 5.T 第二组: 1、AutoCAD 中的图案填充(hatch)与其边界是可关联的,即图案填充的范围可随边界的改 变而改变。 ( ) 2、AutoCAD中的倒圆角命令(fillet)中的圆角半径不可设为零。 ( ) 3、AutoCAD中的倒圆角命令(fillet)可用于两条相互平行的直线。 ( ) 4、AutoCAD 中的块插入命令(insert)用于插入图形文件时,此图形文件必须事先用 “base” 命令设置基点。 ( ) 5、AutoCAD 中绘图当前点为(100,100),则点的坐标输入:(110,110) 或(10,1

39、0) 或 (1045)表示同一个点。 ( ) 1.T 2.F 3.T 4.F 5.F 第三组: 1、缩放命令“zoom”和缩放命令“scale”都可以调整对象的大小,可以互换使用。( ) 2、 “多行文字”和“单行文字”都是创建文字对象,本质是一样的。 ( ) 3、可以通过输入一个点的坐标值或测量两个旋转角度定义观察方向。( ) 4、AutoCAD无法实现类似 Word 的文字查找或者替换功能。( ) 5、在 AutoCAD 中查询距离仅表示两点之间的真实三维距离。( ) 1.F 2、F 3、T 4、F 5、F 第四组: 1、倒角,倒圆命令适用与线框,表面模型,实体模型。( ) 2、替代标注样

40、式与修改标注样式不同的是,创建了替代标注样式后,该标注样式只对此后 的尺寸标注起作用 , 不会改变创建前的标注样式 。( ) 3、图纸空间中,视口边框可以作为剪切边,但视口本身不能被修剪。( ) 4、AUTO CAD 是 AUTODESK 公司开发的专门用于计算机绘制设计的软件 。( ) 5、用 MINSERT 插入 2行 2 列的图块能用分解命令分解。( ) 1.F 2.T 3.T 4.F 5.F第五组: 1、在绘制圆弧时,过起点、端点、半径方式绘制的圆弧,当半径为正时所得的圆弧包含的 角度大于 180 度。 ( ) 2、应用对象追踪时,应同时使用“对象追踪”和“对象捕捉”。( ) 3、图样

41、填充的命令为 Bhatch。 ( ) 4、图像的剪裁边框只能越变越小,且剪下去的部分再也不能恢复。( ) 5、移动、镜像、阵列、对齐都只能用于二维空间中。 ( ) 1.F 2.T 3. F 4. F 5.F 第六组: 1、CAD 启动后,在界面的布局 1 中进行绘图,在布局 2 中进行观测整张图形的分布。( ) 2、CAD 的字体样式国家标准规定为简化字、用直体字或与水平成 75 度,字头向右 的斜体字。 ( ) 3、启动今日可以进入创建图形的向导状态,通过快速设置,可以快速定义一张绘图 图纸的尺寸和绘图的单位。 ( ) 4、在绘图菜单下的自定义中可以调出某一不常用的工具栏。( ) 答案:1、

42、错 2、 对 3、对 4、错 第七组: 1、在命令行中输入 customize ,在开启的对话框中点选命令同时按住 Ctri 键拖动该工 具到某一位置 , 能完成复制移动原来工具的操作 。 ( ) 2、当鼠标显示十字叉状态,就可以直接关闭 CAD 退出本软件。( ) 3、AUTO CAD 在选择实体操作时,虚线窗口是有系统的 Crossing 方式产生。( ) 4、AUTO CAD 对屏幕的图形按原大小在画面上平移用实时平移 Pan 工具。( ) 答案: 1、对 2、错 3、 对 4、 对 第八组:1、对已绘制的不知确切长度的线段进行等分操作,应该使用绘图点定距等 分命令。 ( ) 2、绘制具

43、有线宽变化或直线、弧线在一个实体上的绘图工具用多线工具。( ) 3、定义多线样式应该在启动命令以前进行,或已经对多线样式有过存储记录,才能 在启动多线命令时修改多线样式。 ( ) 4、绘制一段墙体,并在其上有开门的方法有多中,可以运用绘图工具的直线、圆弧 或矩形 、 圆弧 , 也可以通过设置多线样式来完成 。( ) 5、圆、圆弧、曲线在绘图过程中常会形成折线状,可以用视图重生成,使其变得圆 滑。 ( ) 答案: 1、错 2、错 3、对 4、对 5、对 第九组: 1、如果对图形进行直接修剪,在启动修剪工具后,不选择对象直接再次回车,就可以在要修建的图形上直接进行修改。 ( ) 2、 一次性将画面

44、的图形全部删除, 在倾动删除命令后, 只需在命令行中输入 P, 即可。 ( ) 3、对物体进行镜像操作时,一次只能对一个实体进行镜像。( ) 4、阵列命令中的行距离是指原物体的宽度+两物体的距离和。( ) 5、对矩形的四条边可以直接进行编辑再修改。 ( ) 答案:1、对 2、错 3、错 4、对 5、错 第十组: 1、图层中的反向过滤器是根据相反条件在命名图层过滤器上显示图层。符合相反条件 的图层显示在图层名列表中。 ( ) 2、图层上的对象只能在单一视口中都可见。 ( ) 3、开始绘制新图形时,AutoCAD 将创建一个名为 0 的特殊图层。默认情况下,图层 0 将被指定编号为 7 的颜色(白色或黑色,由背景色决定)、图层 0 不能被重命名。( ) 4、每个图层都具有该图层上的所有对象都采用的关联特性(例如颜色和线型)。 例如, 如果“对象特性”工具栏上的“颜色”控件设置为“随层”,则新建对象的颜色由“图层特性管理器”中此图层的颜色设置决定。 ( ) 答案:1、对 2、错 3、对 4、对 第十一组: 1、图案填
