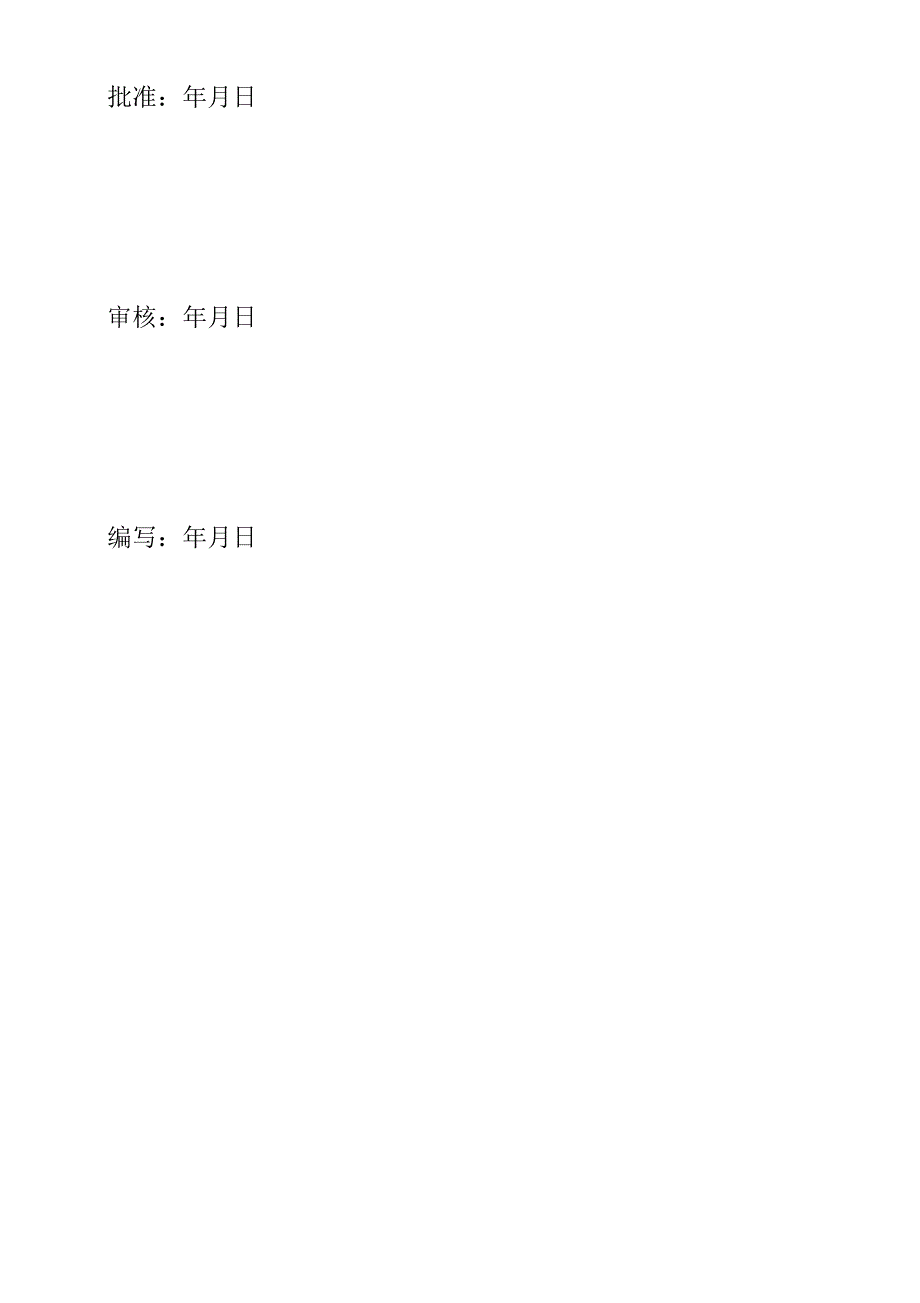

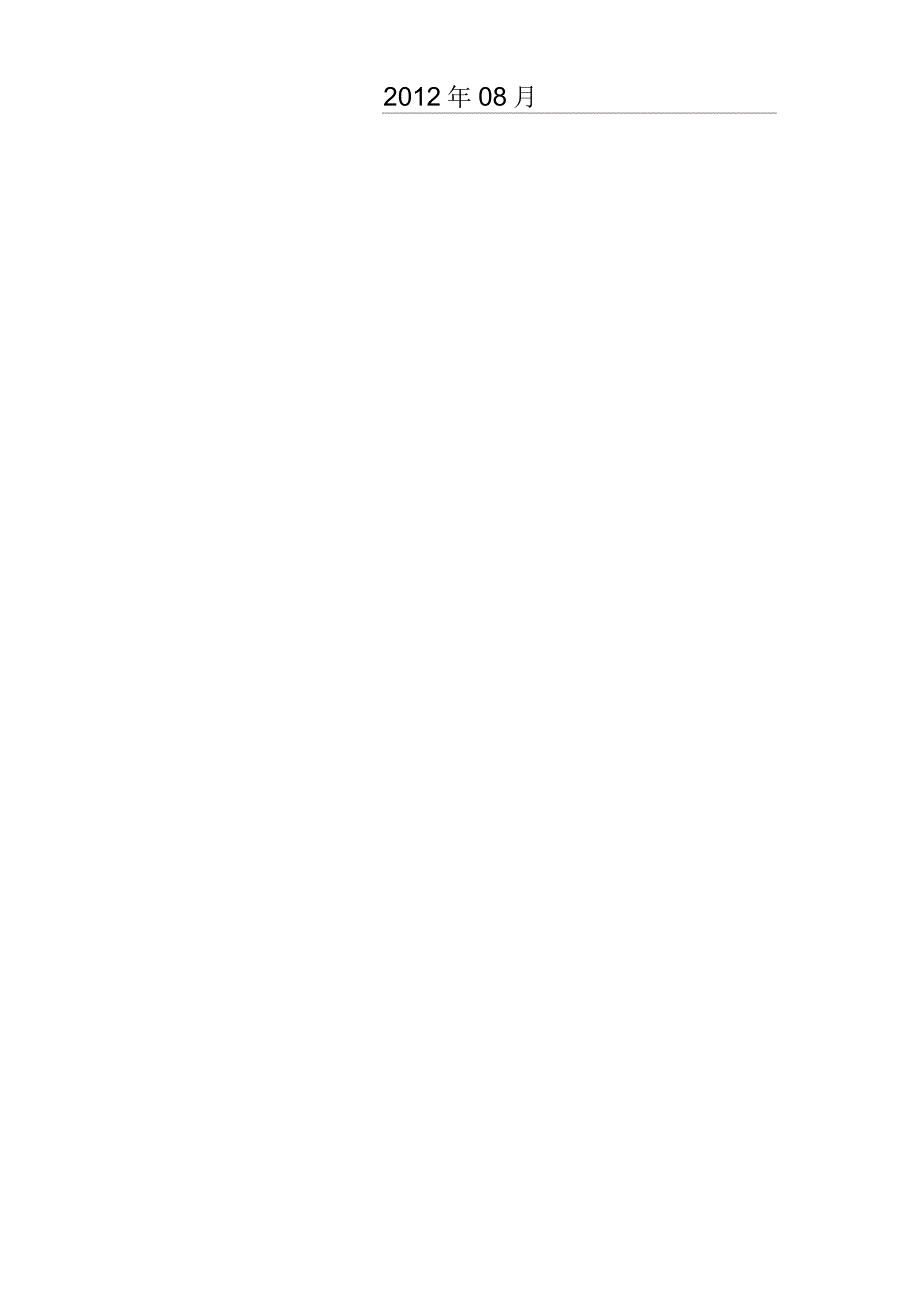

1、湖南省火电建设公司HUNANPROVINCIALTHERMALPOWERCONSTRUCTIONCo.桃源水电站-漳江220kV线路工程强制性条文执行计划中国能源建设集团湖南省火电建设公司2012年08月批准：年月日审核：年月日编写：年月日一工程概况1二编制目的1三编制依据1四强条实施组织机构2五强制性条文实施措施2附表A:强条实施计划表5附表B:线路施工强条执行记录表7附表C:施工安全强条执行记录表21一工程概况本工程为新建的220kV送电线路工程，线路起自在建的桃源水电站，止于已建的220kV漳江变，新建线路全长13.826km,其中铁塔段长11.706km,钢管杆段长2.12km。线路路

2、径按照初设评审路径执行；设计基本风速23.5m/s,设计覆冰厚度15mm,最高气温40C,最低气温-10C,年平均气温15C；全线按照田级污区设计，爬电比距按不小于3.0cm/kV（按标称电压计算）配置绝缘水平。悬垂、跳线和耐张绝缘子用均采用玻璃绝缘子，单片爬电距离为450mm,一般段每联15片，跨江段每联16片、18片和19片。全线采用单回路架空架设。线路二次跨越沅江，一般线路段导线采用JL/G1A-400/50-54/7型钢芯铝绞线（简称为JL/G1A-400/50）,跨江线路段导线采用JL/G1A-400/65-26/7型钢芯铝绞线（简称为JL/G1A-400/65）,两根地线均采用12

3、芯OPGW光纤复合地线，地线逐基接地。杆塔设计采用国家电网公司通用设计（2011版）2A4、2XB模块。全线共使用13种杆塔，共新建杆塔47基（其中自立式铁塔37基，钢管杆10基），包括转角杆塔20基，约占42.6%,直线杆塔27基，约占57.4%;全线最大档距为852m（G4G5档），平均档距301m,平均呼高35m,平均耐张段长0.727kmc二编制目的为贯彻落实国家电网科2009642号关于输变电工程建设标准强制性条文实施管理规程通知的要求，强化电力建设贯彻执行国家质量安全法律法规和强制性技术标准力度，确保桃源水电站-漳江220kV线路工程施工质量，实现达标投产，争创流动红旗。三编制依据

4、本工程建设单位编制的强制性条文执行计划建设工程质量管理条例（国务院令第279号）建设工程安全生产管理条例（国务院令第393号）电力监管条例（国务院令第432号）输变电工程建设标准强制性条文实施管理规程（国家电网科2009642号文）湖南省火电建设公司国家电网公司输变电工程建设标准强制性条文实施管理规程Q/GDW248-2008国家电网公司工程建设质量管理规定(试行)(国家电网基建2006699号)110kV500kV架空送电线路施工及验收规范(GB50233-2005)建设工程项目管理规范(GB/T50326-2006)桃源水电站-漳江220kV送电线路工程设计图纸及施工合同书桃源水电站-漳江

5、220kV送电线路工程设计交底会议纪要四强条实施组织机构组长：胡繁华副组长：范广涛成员：周政黄路武张惠平莫胜东五强制性条文实施措施1、严格按照批准的设计文件和经过有关方面会审的设计施工图纸施工，需要设计变更时必须经过设计单位同意。2、测量及检查用的仪表、仪器和量具等必须经过检定，且必须在有效使用期限内。主要受力器具应符合技术检验标准，使用前必须进行检查，不合格者严禁使用，并严禁以小代大，严禁超载使用。3、基础施工、铁塔组立、架线工程和接地工程必须有完整的施工作业指导书或施工安全技术措施，施工前必须进行安全技术交底和做好现场监护工作。4、使用的材料及器材有批次的必须有该批产品的质量检验合格证书，

6、对于砂石等无质量检验资料的原材料应该抽样并经有检验资格的单位检验合格后才使用。5、基础混凝土浇筑过程中严格控制水灰比，每个基础检查两次配比材料和塌落度；试块在现场浇筑的混凝土中取样制作且和基础同条件养护，试块数量应该按照耐张塔每个基础一组、直线塔每5基一组的方式选取。6、隐蔽工程的验收应在隐蔽前，提前通知监理验收，经监理验收同意后方可进行下道工序。7、铁塔连接螺栓应逐个紧固，4.8级螺栓的扭紧力矩应根据螺栓尺寸符合规范要求，4.8级以上的螺栓扭矩标准值由设计规定，若设计无规定时按4.8级螺栓的扭紧力矩标准执行。螺杆与螺母的螺纹有滑牙或螺母的棱角磨损以致扳手打滑的螺栓必须更换。8、铁塔基础必须经

7、中间验收合格后才能组立，且分解组立铁塔时混凝土强度必须到达设计强度的80%,整体组立铁塔时混凝土强度必须达到100%。杆塔组立后允许偏差符合验收规范的要求。9、导线和架空地线使用合格的电力金具配套接续管及耐张线夹进行连接，连接的握着强度在架线施工前制作不少于3组试件由有检定资格的单位进行试验。10、导线和架空地线采用液压连接，操作人员都经过培训及考试合格、持有操作许可证；连接完成并自检合格后应在压接管上打上操作人员的钢印。11、导地线连接时，管和线都必须清洗；钢芯与铝线在连接管中的位置正确，钢管在铝管中的位置正确；切割导线铝股不伤及钢芯且切口整齐，导地线连接部分无缺陷；压接后管口无明显的松股现

8、象。12、各种接续管、耐张管及钢锚在连接前测量好管的内外径及管壁厚度，质量必须符合GB-2314规定。液压压接后接续管及耐张管无明显弯曲，如经过校直则校直后各种管应无裂纹。13、在一个档距内每根导线或架空地线上只允许有一个接续管和三个补修管，且各类管与耐张线夹出口间的距离不小于15m,接续管或补修管与悬垂线夹的距离不应小于5mo14、安装前绝缘子表面已清洁，外观完好无损，安装好之后弹簧销子不从碗头中脱出。15、铁塔的每个腿都必须与接地引下线连接，通过多点接地以保证可靠性。接地体的焊接应采用搭接焊，其长度必须符合：扁钢为其宽度的两倍以上，且至少3个棱边满焊，圆钢为其直径的6倍，圆钢与扁钢连接时，

9、其长度为圆钢直径的6倍。接地引下线与杆塔的连接应接触良好，并应便于断开测量接地电阻，接地引下线应紧靠铁身。16、对从事电工、金属焊接与切割、高空作业、起重、机械操作、企业内部机动车驾驶等特种作业施工人员，必须进行安全技术理论的学习和实际操作培训，经考核合格后持证上岗。对新入厂人员进行三级安全教育培训，经考试合格后方能上岗。17、严禁违章作业、违章指挥、违反劳动纪律，对违章作业的指令有权拒绝，有权制止他人违章作业。严禁酒后作业，进入施工现场必须正确佩戴安全帽，遇有雷雨、暴雨、浓雾、沙尘暴、五级及以上大风时，不得进行高处作业、水上运输、露天吊装、杆塔组立和放紧线等危险作业。18、危险物品必须小心存

10、放，专人保管。19、在带电体附近进行作业时，与带电体的最小安全距离必须满足规定；遇特殊情况达不到规定时，采取可靠的安全技术措施，经总工批准后方可施工20、特殊跨越施工必须编制施工技术方案或施工作业指导书，并按规定履行审批手续后报经相关方审核批准；凡参加特殊跨越施工人员必须熟练掌握跨越施工方法，并熟悉安全施工措施，经本单位组织培训和技术交底后方可参加跨越施工。21、为预防雷电以及临近高压电力线路作业时的感应电，按照安全技术规定装设可靠的接地装置。22、线路未经竣工验收和实验判定合格不得投入运行。附表A:强条实施计划表输电线路工程施工强制性条文执行计划表工程序号工程名称责任单位执行表号单位郭分项施

11、工单位监理单位建设单位11桃源水电站-漳江220kV线路工程土后方工程OOO表1.1.11.1路径复测O表1.1.11.2拉线基础坑分坑O表1.1.11.3掏挖式基础坑分坑O表1.1.11.41.5普通基础坑分坑施工基面及电气开方OO表1.1.1表1.1.12基础工程O表2.1.2、表2.2.22.1现浇铁塔基础O表2.1.2、表2.2.22.2现浇拉线塔基础O表2.1.2、表2.2.22.3预制装配式基础O表2.1.2、表2.2.22.5岩石、掏挖基础O表2.1.2、表2.2.22.6桩式基础(1)灌注桩基础O表2.1.2、表2.2.2(2)贯入桩基础O表2.1.2、表2.2.22.7其他特

12、殊基础O表2.1.2、表2.2.23铁塔工程O表3.1.2、表3.2.23.1自立式铁塔组立O表3.1.2、表3.2.2钢管电杆组立O4架线工程O表4.1.2、表4.2.24.1导地线展放O表4.1.2、表4.2.24.2导地线连接管O表4.1.2、表4.2.24.3紧线O表4.1.2、表4.2.24.4附件安装表4.1.2、表4.2.25接地工程.OO表5.0.25.1表面式接地装置O表5.0.25.2深埋式接地装置O表5.0.26线路防护设施工程7竣工投产OO表6.0.2为该项强制性条文执行白责任主体单位，并负责填写相应表格；:为该项强制性条文相关责任单位。附表B:线路施工强条执行记录表1

13、1.1开工前施工准备强制性条文执行记录表序号强制性条文内容执行要素执行情况相关资料110kV500kV架空送电线路施工及验收规范(GB502332005)11.0.3架空送电线路工程必须按照批准的设计文牛和经有关方面会审的设计施工图施工。当需要变更设计时，应经设计单立同意。设计文件已经过批准初设审查批复文件工程设计文件设计施工图已经有关方会审施工图会审纪要变更设计已经设计单位同意设计变更文件21.0.5架空送电线路工程测量及检查用的仪器、仪表、量具等，必须经过检定，并在有效使用期内。经纬仪全部检定并在后效期内使用计量器具台账、检定合格证全站仪全部检定并在后效期内使用计量器具台账、检定合格证钢

14、卷尺已经检定并在后效期内使用计量器具台账、检定合格证台秤已经检定并在后效期内使用计量器具台账、检定合格证塔尺已经全部检定并在有效期内使用计量器具台账、检定合格证游标卡尺已经检定并在有效期内使用计量器具台账、检定合格证扭力扳手已经全部检定并在后效期内使用计量器具台账、检定合格证接地电阻仪已经全部检定并在有效期内使用计量器具台账、检定合格证(其他检定器具)计量器具台账、检定合格证2基础工程施工2.1 基础工程开工前2.1.1 本条适用于基础工程开工前施工强制性条文的执行、记录2.1.2 基础工程开工前施工强制性条文执行见表2.1.2。表2.1.2基础工程开工前强制性条文执行记录表序号强制性条文内容

15、执行要素执行情况相关资料110kV500kV架空送电线路施工及验收规范(GB502332005)12.0.1架空送电线路工程使用的原材料及器材必须符合下列规士.7E:1有该批产品出厂质量检验合格证书；3对砂石等无质量检验资料的原材料，应抽样并经有检验资格的单位检验，合格后方可采用；4对产品检验结果有疑义时，应重新抽样，并经有资格的检验单位检验，合格后方可采用。检验单位资格满足要求检验单位资格文件合格证齐全后效地脚螺栓出厂质量合格证插入角钢出厂质量合格证预制构件合格证合格证书及批次复检报告齐全有效基础钢筋质量合格证钢筋批次复检报告基础钢筋焊接工艺检验报告水泥出厂质量合格证、水泥出厂检验报告水泥批

16、次进场复检报告砂批次进场复检报告碎石批次进场复检报告外加剂批次进场复检报告原材料跟踪管理台账23.0.2分坑测量前必须依据设计给定的数据复核设计给定的杆塔位中心桩，并以此作为测量的基准。横线路方向偏差小大于50mm路径复测记录表(线记1)顺线路方向两相邻杆塔中心桩间的距离与设计值的偏差不大于设计档距的1%转角桩的角度值，用方向法复测时对设计值的偏差不大于13035.1.2基础混凝土中掺入外加剂时应符合下列规定：1基础混凝土中严禁掺入氯盐。基础混凝土严禁掺入氯盐外加剂检验报告配合比报告2.2 基础工程施工2.2.1 本条适用于基础工程施工质量强制性条文的执行、记录2.2.2 基础工程施工强制性条

17、文执行见表2.2.2o表2.2.2基础施工强制性条文执行记录表序号强制性条文内容执行要素执行情况相关资料110kV500kV架空送电线路施工及验收规范（GB502332005）11.0.3当需要变更设计时，应经设计单位同息。经设计同意设计变更文件25.2.7混凝土浇筑过程中应严格控制水灰L每班日或每个基础胆应检查两次及以上坍客度。符合规范要求坍落度要求：mm坍落度检查1次2次配合比报告AmmmmBmmmmCmmmmDmmmm35.2.8混凝土配比材“用量每班日或每基基，出应至少检查两次，以呆证配合比符合施H技计规定。符合规范要求每盘配比：（kg）水泥：砂：石：水：外加剂：配合比报告配比检查1次

18、2次水泥（立）KgKg砂(6%)KgKg石(6%)KgKg水（立）KgKg外加剂（立）KgKg45.2.9试块应在现场,浇筑中的混凝土取样“作，其养护条件应与八础基本相同。试块在现场制作试块报告同条件养护试块报告55.4.5装配式预制基，出的底座与立柱连接的%栓、铁件及找平用的用铁，必须采取有效的措施|满足防锈要求施工作业指导书65.2.10试块制作数量应符合卜列规定：1转角、耐张、终端、，位塔及直线转角塔基按规范要求制作基础试块强度试验台账及试验报告础每基应取一组；2一般直线塔基础，同一施工队每5基或不满5基应取一组,单基或金续浇筑混凝土量超过100m3时亦应取一组；3按大跨越设计的直线塔基

19、础及拉线基础，每腿应取一组，但当*础混凝土量不超过同程中大转角或终端塔基础时，则应每基取一组；4当原材料变化、配合比变更时应另外制乍。基础试块强度试验台账及试验报告基础试块强度试验台账及试验报告基础试块强度试验台账及试验报告79.1.2隐蔽工程的验收检查应在隐蔽前进亍。以下内容为隐蔽，呈：1基础坑深及地基处里情况。2现浇基础中钢筋和，埋件的规格、尺寸、,量、位置、底座断面“寸、混凝土的保护层，度及浇筑质量。3预制基础中钢筋和,埋件的规格、数量、，装位置，立柱的组装质里:。4岩石及掏挖基础的3孔尺寸、孔深、埋入铁件及混凝土浇筑质10在隐蔽前检查基础隐蔽，程签证单、普通基础和拉线基础分坑及开挖检查

20、记录表（线记2）基础隐蔽，程签证单、现浇铁塔基础检查及评级记录（线基1）、现浇铁塔拉线基础检查及评级记录（线基2）基础隐蔽，程签证单、装配式基础检查及评级记录（线基3）基础隐蔽，程签证单、岩石、掏挖铁塔基础检查及评级记录（线基5）85.2.9试块应在现场,浇筑中的混凝土取样,作，其养护条件应与,础基本相同。试块制作符合规范要求表E.3试块养护条件符合规范要求13湖南省火电建设公司3杆塔工程施工3.1 铁塔工程开工前3.1.2 本条适用于铁塔工程开工前施工强制性条文的执行、记录。3.1.3 铁塔工程开工前施工强制性条文执行见表3.1.2。表3.1.2杆塔工程开工前强制性条文执行记录表序号强制性条

21、文内容执行要素执行情况相关资料110kV500kV架空送电线路施工及验收规范(GB502332005)11.0.3当需要变更设计时,应经设计单位同意。已经设计同意设计变更文件22.0.1架空送电线路工程使用的原材料及器材必须符合卜列规定：有该批产品出厂质量检验合格证书。合格证齐全后效铁塔出厂质量检验合格证螺栓出厂质量检验合格证36.1.1铁塔组立必须有完整的施工技术设计。组立过程中，应采取不导致部件变形或损坏的措施。有完整的施工技术设计铁塔组立施工作业指导书已米取/、导致部件变形或损坏的措施3.2 铁塔工程施工3.2.2 本条适用于杆塔工程施工强制性条文的执行、记录。3.2.3 杆塔工程施工强

22、制性条文执行见表3.2.2o表6.2.2铁塔施工强制性条文执行记录表序号强制性条文内容执行要素执行情况相关资料110kV500kV架空送电线路施工及验收规范(GB502332005)16.1.6铁塔连接螺栓应逐个紧固，4.8级螺栓的扭紧力矩不应小于卜6.1.6（见本部分表A.1）。的规定。4.8级以上的螺栓扭矩标准值由设计规定，若设计无规定时，宜按4.8级螺栓的扭紧力矩标准执行。螺杆与螺母的螺纹有滑牙或螺母的棱角磨损以致扳手打滑的螺栓必须更换。螺栓已按规范要求或设计要求扭紧力矩紧固自立式铁塔组立检查及评级记录（线塔1）、拉线铁塔组立检查及评级记录（线塔2）、混凝土电杆组立检查及评级记录（线塔3

23、滑牙螺栓已更换螺母棱角磨损的螺栓已更换26.1.8杆铁塔组立及架线后，其允许偏差应符合表6.1.8（见本部分表A.2）的规定。符合规范要求自立式铁塔组立检查及评级记录（线塔1）、拉线铁塔组立检查及评级记录（线塔2）、混凝土电杆组立检查及评级记录（线塔3）36.2.1铁塔基础符合下列规定时可组立铁塔：1经中间检查验收合格；2分解组立铁塔时，混凝土的抗压强度应达到设计强度的80%;3整体立塔时，混凝土的抗压强度应达到设计强度的100%;当立塔操作采取有效防止基础承受水平推力的措施时，混凝土的抗压强度允许不低于设计强度的70%。已经中间验收合格中间验收报告：分解组立铁塔时的混凝土抗压强度满足规范要

24、求基础设计强度：试块强度报告整体立塔时的混凝土抗压强度满足规范要求基础设计强度：试块报告4架线工程施工4.1 架线工程开工前4.1.1 本条适用于架线工程开工前施工强制性条文的执行、记录表4.1.2架线工程开工前强制性条文执行记录表序号强制性条文内容执行要素执行情况相关资料110kV500kV架空送电线路施工及验收规范（GB502332005）11.0.3当需要变更设计时，应经设计单位同息。变更已经设计同意设计变更文件22.0.1架空送电线路工程使用的原材料及器材必须符合卜列规定：有该批产品出厂质量检验合格证书。原材料合格证齐全有效导线质量合格证地线质量合格证光缆质量合格证绝缘子质量合格证金具

25、质量合格证37.1.1放线前应后完整有效的架线（包括放线、紧线及附件安装等）施工技术文件。有完整的施工技术设计架线（包括放线、紧线及附件安装等）施工作业指导书47.3.1在张力放线的操作中除遵守下列规定外，尚应符合国家现行标准超高压架空输电线路张力架线施工工艺导则（试行）（SDJJS2）中的规定：电压等级为330kV及以上线路工程的导线展放必须采用张力放线。导线展放采用张力放线架线施工作业指导书57.4.1/、同金属、不同规格、不同绞制方向的导线或架空地线，严禁在一个耐张段内连接。导地线连接符合规范要求导线质量合格证地线质量合格证材料进场检验记录67.4.3导线或架空地线，必须使用合格的电力金

26、具配套接续管及耐张线夹进行连接。连接后的握着强度，应在架线施工前进行试件试验。试件不得少于3组（允许接续管与耐张线夹合为一组试件）。其试验握着强度对液压及爆压都不得小于导线或架空地线设计使用拉断力的95%。对小截面导线采用螺栓式耐张线夹及钳压管连接时，其试件应分别制作。螺栓式耐张线夹的握着强度不得小于导线设计使用拉断力的90%。钳压管直线连接的握着强度，不得小于导线设计使用拉断力的95%。架空地线的连接强度应与导线相对应。配套接续管合格配套耐张管合格导地线握力试件制作记录制作试件满足规范要求握着强度满足规范要求导地线拉力试验报告77.7.3光缆架线施工必须符合卜列规定：光缆架线施工必须采用张力

27、放线方法。光缆架线采用张力放线光缆施工作业指导书光缆施工记录87.4.2当导线或架空地线采用液压连接时，操作人员必须经过培训及考试合格、持有操作许可证。连接完成并自检合格后凡在压接管上打上操作人员的钢印。压接人员持证上岗压接人员操作证自检合格，已打钢印导地线压接管施工检查及评级记录（线线2、线线3、线线4、线线5）钢印编p4.2 架线工程施工4.2.1 本条适用于架线工程施工强制性条文的执行、记录4.2.2 架线工程施工强制性条文执行见表4.2.2表4.2.2架线工程施工强制性条文执行记录表序号强制性条文内容执行要素执行情况相关资料110kV500kV架空送电线路施工及验收规范（GB50233

28、2005）17.4.5导线切割及连接应符合卜列规定：1切割导线铝股时严禁伤及钢芯。2切口应整齐。3导线及架空地线的连接部分不得有线股绞制不良、断股、缺股等缺陷。4连接后管口附近不得有明显的松股现象。切割导线铝股未伤及钢芯压接施工作业指导书压接隐蔽工程签证单压接旁站监理记录切口整齐连接部分无缺陷压后管口附近无明显松股现象27.4.7各种接续管、耐张管及钢锚连接前必须测量管的内、外直径及管壁厚度，其质量应符合电力金具通用技术条件（GB2314）规定。不合格者，严禁使用。接续管、耐张管及钢锚质量符合GB2314规定导地线压接施工检查及评级记录（线线2、线线3、线线4、线线5）37.4.8接续管及耐张

29、线夹压接后应检查外观质里，并应符合卜列规定：3液压管爆后外观有下列情形之一者，应割断重接：1）管口外线材明显烧伤，断股；2）管体穿孔、裂缝。4弯曲度不得大于2%,有明显驾1曲时应校直。5校直后的接续管如有裂纹，应割断重接。爆压管爆后外观检查无缺陷导地线直线爆压管施工检查及评级记录（线线2）、导地线耐张液压管施工检查及评级记录（线线3）接续管及耐张管无明显弯曲接续管及耐张管校直后无裂纹47.4.9在一个档距内每根导线或架空地线上只允许有一个接续管和三个补修管，当张力放线时不应超过两个补修管，并应满足卜列规定：1 各类管与耐张线夹出口间的距离不应小于15m;2 接续管或补修管与悬垂线夹的距离不应小

30、于5m。一档内每根导线或地线上的接续管及补修管数量符合规范要求导、地线展放施工检查及评级记录（线线1）各类管与耐张线夹出口间的距离满足规范要求接续管或补修管与悬垂线夹的距离满足规范要求57.4.13当采用液压导线或架空地线的接续管、耐张线夹及补修管等连接时，必须符合架空电力线路外爆压接施工工艺规程（SDJ276）的规ao液压操作符合SDJ276规程要求压接施工作业指导书压接隐蔽，程签证67.6.1绝缘子安装前应逐个表面清洗干净，并应逐个（串）进行外观检查。安装时应检查碗头、球头与弹簧销子之间的间隙。在安装好弹簧销子的情况下球头不得自碗头中脱出。安装前绝缘子表面已清洁附件安装施工作业指导书及施工

31、记录安装前绝缘于外观完好无损安装好弹簧销子后球头不自碗头中脱出79.1.2隐蔽工程的验收检查应在隐蔽前进行。以下内容为隐蔽工程：液压连接接续管、耐张线夹、引流管等的检查：1）连接前的内、外径，长度；2）管及线的清洗情况；连接前的内、外径，长度已检查导地线压接施工检查及评级记录（线线2、线线3、线线4、线线5）连接前管及线已清洗隐蔽，程签证单钢管在铝管中的位置正确3）钢管在铝管中的4）钢芯与铝线端头在连接管中的位置。钢芯与铝线端头在连接管中的位置正确27湖南省火电建设公司5接地工程施工5.0.1本条适用于接地工程施工强制性条文的执行、记录5.0.2接地工程施工强制性条文执行见表5.0.2表5.0

32、2接地施工强制性条文执行记录表序号强制性条文内容执行要素执行情况相关资料110kV500kV架空送电线路施工及验收规范（GB502332005）18.0.5接地体的连接应符合卜列规定：1除设计规定的断开点可用螺栓连接外，其余应用焊接或液压方式连接。2接地体间连接必须可靠。接地体连接方式符合规范要求隐蔽工程签证单接地装置施工检查及评级记录（线地1）当采用搭接焊接时，圆钢的搭接长度应为其直径的6倍并双面施焊；扁钢的搭接长度应为其宽度的2倍并四面施焊检查记录当圆钢采用液压连接时，接续管的壁厚不得小于3mm、长度不得小于：搭接时圆钢直径的10倍，对接时圆钢直径的20倍检查记录接地用圆钢如采用液压方式

33、接续，其接续管规格型号与所压圆钢匹配检查记录28.0.6接地引下线与杆塔的连接应接触良好，并应便于断开测量接地电阻。当引下线直接从架空地线引下时，引下线应紧靠杆身，并应每隔一定距离与杆身固定。引下线与杆塔接触良好接地装置施工检查及评级记录（线地1）引下线便于断开引下线紧靠杆身且每隔一定距离与杆身固士便于打开6竣工投产6.0.1本条适用于竣工投产前强制性条文的执行、记录6.0.2竣工投产前强制性条文执行见表6.0.2。表6.0.2竣工投产前强制性条文执行记录表序号强制性条文内容执行要素执行情况相关资料110kV500kV架空送电线路施工及验收规范(GB502332005)19.2.2线路工程未经

34、竣工验收及试验判定合格，不得投入运行。已经竣工验收判定合格竣工验收报告线路绝缘电阻测试合格调试试验报告线路相位准确线路参数及高频特性已测定电压由零升至额定电压，但无条件时可/、做以额定电压对线路冲击合闸三次带负荷试运行24h附表C:施工安全强条执行记录表线路工程施工安全强制性条文执行记录表序号强制性条文内容执行要素执行情况相关资料电力建设安全工作规程第二部分：架空电力线路(DL5009.2-2004)13.0.1工程建设、施工、监理单位的各级领导、工程技术人员和施工管理人员必须熟悉并严格遵守本部分，施工人员必须熟悉和严格遵守本部分，并经考试合格后上岗。工程参建人员必须熟悉和遵守安规，经考试合格

35、后上岗安全教育培训记录23.0.2对从事电工、金属焊接与切割、高处作业、起重、机械操作、液(压)、企业内机动车驾驶等特种作业施工人员，必须进行安全技术理论的学习和实际操作培训，经有关部门考核合格后，持证上岗。特种作业人员必须持证上岗特种作业人员清册及操作证33.0.3对新入厂人员必须进行三级安全教育培训，经考试合格后持证上岗。对新入厂人员必须进行二级安全教育培训安全教育培训记录、上岗证经考试合格后持证上岗43.0.5施工必须有安全技术措施，并在施工前进行交底和做好现场监护工作。已交底的措施，未经审批人同意，不得擅自交更。施工必须有安全技术措施施工安全技术措施施工前必须进行交底和现场监护交底记录

36、安全施工作业票未经原审批人同意，不得擅自变更已交底的措施施工安全技术措施安全施工作业票53.0.6主要受力工器具应符合技术检验标准，并附有许用荷载标志；使用前必须进行检查，不合格者严禁使用，严禁以小代大，严禁超载使用。主要，器具应附有许用柿载标志王要，器具台账、检验记录使用前必须进行外观检查，不得以小代大、超载使用63.0.8严禁违章作业、违章指挥、违反劳动纪律；对违章作业的指令有权拒绝；有权制止他人违章行为。严禁违章作业、违章指挥、违反劳动纪律；对违章作业的指令有权拒绝；有权制止他人违章作业安全教育培训记录73.0.9对无安全措施或未经安全技术交底的施工项目，施工人员有权拒绝施工。对无安全

37、措施或未经安全技术交底的施工项目，施工人员有权拒绝施工安全教育培训记录83.0.10施工人员严禁酒后作业。严禁酒后作业安全培训记录、安全施工作业票93.0.11进入施工区的人员必须正确佩戴安全帽。进入施工区的人员必须正确佩戴安全帽施工安全检查记录103.0.13遇有雷雨、暴雨、浓雾、沙尘暴、六级及以上大风时，不得进行高处作业、水上运输、露天吊装、杆塔组立和放紧线等作业。遇到恶劣气候不得进行危险作业施工日志114.0.6有毒有害物品的存放和保管应遵守卜列规定：1容器必须密封。2库房空气流通，并有专人管理。3醒目处应设置宥毒有害”标志。容器密封施工安全措施、施工女生检查记录库房空气流通，开启专人管

38、理醒目处设置宥毒后害”标志124.0.7汽油、柴油等挥发性物品的存放和保管遵守下列规士7E：1 应存放在专用库房内，容器必须密封。2 附近严禁有易燃易爆物品。3严禁靠近火源或在烈日下曝晒。4存放处应设置严禁烟火”的标志。密封容器，存放在专用库房施工安全措施、施工女生检查记录存放处附近不得有易燃易爆物品严禁靠近火源或在烈日曝晒卜存放存放处设置严禁烟火”标志137.2.1工地爆破器材库的位置、结构和有关设施必须经企业有关部门审查，并经当地县（市）公安部门许可。工地爆破器材库的位置、结构和有关设施必须经经当地县（市）公安部门许可。相关部门批准文件147.2.4炸药和雷管必须分库存放，并设专人保管。炸

39、药和雷管必须分库存放施工安全措施、施工女生检查记录专人保管158.0.11在带电体附近进行高处作业时，与带电体的最小安全距离必须满足表8.0.11（见本部分表B.1）的规定，遇特殊情况达不到该要求时，必须米取可靠的安全技术措施，经总工程师批准后方可施工。与带电体的最小安全距离必须满足规定施工安全措施、安全施工作业票特殊情况必须米取可靠的安全技术措施，经总工程师批准后方可施工169.1.7汽车运输爆破器材时，应遵守卜列规定：2车况必须良好，司机应有安全驾驶经验。3车辆不得带挂车或由其他车辆拖拽行驶。4车辆按指定路线限速行驶，遇有火源应绕道行驶。5运输途中，车辆不得在人多的地方、父义路口、桥上或建

40、筑物附近停留。6押运人员必须乘坐在驾驶室内；车上装载的物品应用帆布遮盖，并设置警告的标志。7炸药和雷管应分别运输，并严禁与其他易燃物品同车运输。车况必须良好施工安全措施、安全管理制度不得带挂车或由其他车辆拖拽行驶按指定路线限速行驶，遇有火源应绕道行驶不得在人多的地方、交叉路口、桥上或建筑物附近停留押运人员必须乘坐在驾驶室内装载的物品应用帆布遮盖，并设置警告的标志炸药和雷管分别运输，并严禁与其他易燃物品同车运输179.3.6用船只接送施工人员，应遵守卜列规定：1乘船人数不得超员；2在深水航道上行船时，船上必须配备救生设备；3乘船人员不得将手脚伸出船体，并不得任意在舱外走动；4乘船人员不得在途中下

41、水；5上下船的跳板应搭设稳固，并有乘船人数不得超员施工安全措施、安全管理制度深水航道上行船必须配备救生设备乘船人员不得将手脚伸出船体和任意在舱外走动人员不得在途中下水防滑措胞。上下船的跳板搭设稳固且防滑1810.2.17无盲炮时，从最后一响算起经5min后方可进入爆破区。后直炮或炮数不清时，对火雷管必须经20min后方可进入爆破区检查；对电雷管必须先将电源切断并短路、待5min后方可进入爆破区检查。爆破后，须经5min后方可进入爆破区施工作业指导书、安全施工作业票对火雷管必须经20min后方可进入爆破区检查对电雷管必须先将电源切断并短路1911.1.7杆塔组立的加固绳和临时拉线必须使用钢丝绳。

42、加固绳和临时拉线必须使用钢丝绳施工作业指导书、安全施工作业票2011.1.13临时拉线必须在永久拉线全部安装完毕后方可拆除，拆除时应由现场负责人统一指挥。严禁采用安装一根永久拉线、拆除一根临时拉线的做法。临时拉线必须在永久拉线全部安装完毕后方可拆除施工作业指导书、安全施工作业票2111.1.20组立（拆）高塔时必须使用速差自控器及安全自锁器。组（拆）高塔必须使用速差器及安全自锁器施工安全检查记录2212.2.2特殊跨越必须编制施工技术方案或施工作业指导书，并按规定履行审批手续后报经相关方审核批准。特殊跨越必须编制施工技术方家或作业指导书特殊跨越施工技术方案或作业指导书履行内部审批手续审批记录报相关方审批2312.2.4凡参加特殊跨越的施工人员必须熟练掌握跨越施工方法，并熟悉安全施工措施，经本单位组织培训和技术交底后方可参加跨越施工。施工单位必须组织特殊跨越安全施工措施培训和技术交底特殊跨越施工措施培训1、技术交底记录2412.4.2导引绳、牵引绳的安全系数不得小于3。安全系数不得小于3施工安全措施、安全试验报告2512.4.9张力放线必须具有可靠的通信系统。牵引场、张力场必须设专人指挥。
