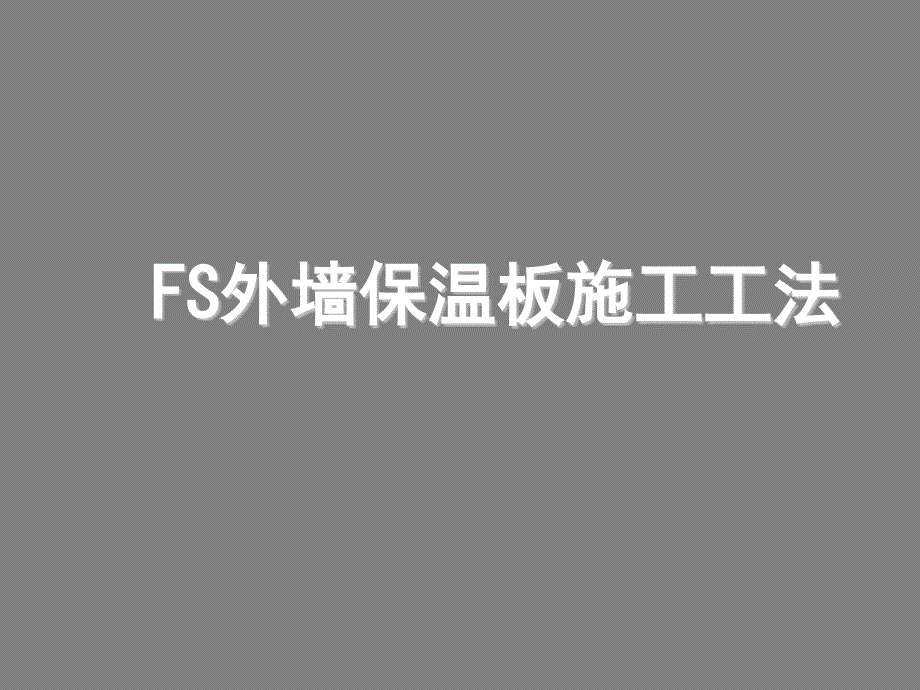

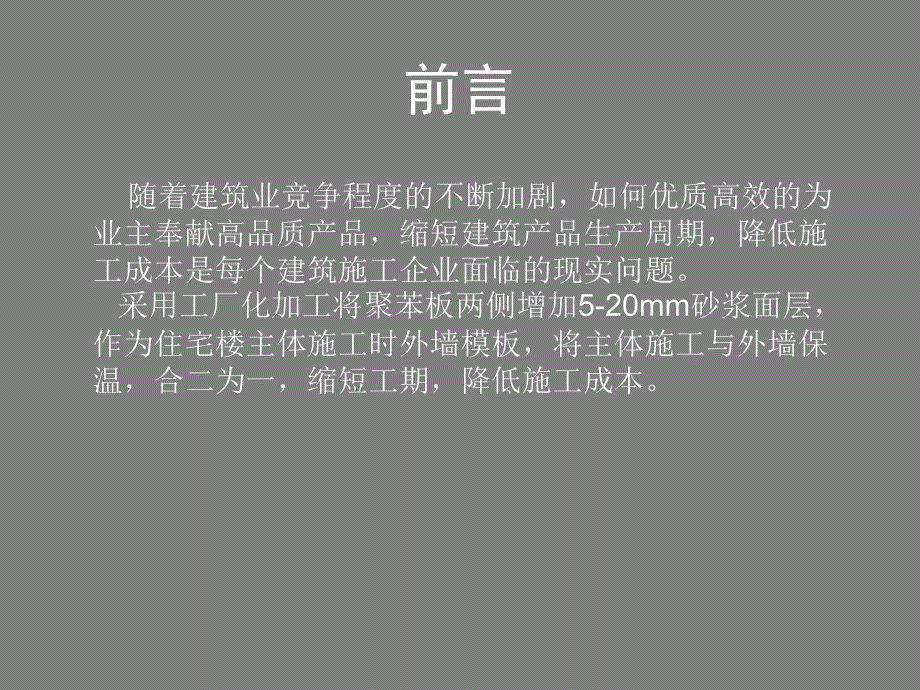

1、为了规范事业单位聘用关系,建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度,保障用人单位和职工的合法权益FSFS外墙保温板施工工法外墙保温板施工工法为了规范事业单位聘用关系,建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度,保障用人单位和职工的合法权益前言随着建筑业竞争程度的不断加剧,如何优质高效的为业主奉献高品质产品,缩短建筑产品生产周期,降低施工成本是每个建筑施工企业面临的现实问题。采用工厂化加工将聚苯板两侧增加5-20mm砂浆面层,作为住宅楼主体施工时外墙模板,将主体施工与外墙保温,合二为一,缩短工期,降低施工成本。为了规范事业单位聘用关系,建立和完善适应社会主义

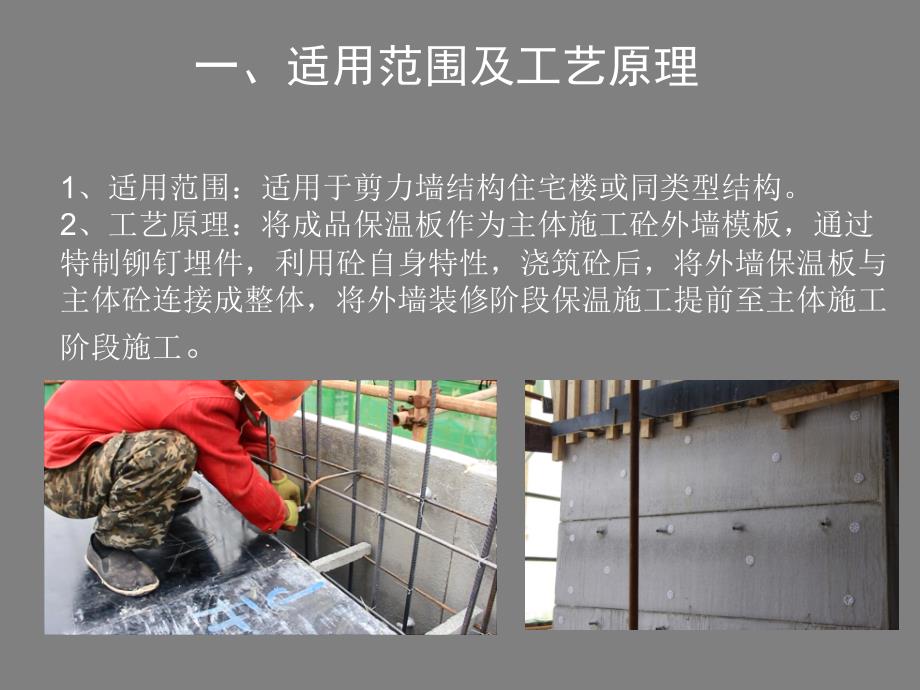

2、市场经济体制的事业单位工作人员聘用制度,保障用人单位和职工的合法权益一、适用范围及工艺原理1、适用范围:适用于剪力墙结构住宅楼或同类型结构。2、工艺原理:将成品保温板作为主体施工砼外墙模板,通过特制铆钉埋件,利用砼自身特性,浇筑砼后,将外墙保温板与主体砼连接成整体,将外墙装修阶段保温施工提前至主体施工阶段施工。为了规范事业单位聘用关系,建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度,保障用人单位和职工的合法权益二、工艺流程及操作要点FS板就位FS下料FS板固定安装预埋铆钉件模板加固螺杆洞封堵为了规范事业单位聘用关系,建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度,保

3、障用人单位和职工的合法权益二、工艺流程1、FS板材就位 保温板厚60mm,一面有5mm厚砂浆面,一面有2mm左右砂浆面,较薄的一面与现浇砼浇筑在一起。保温板尺寸:长2400mm600mm宽60mm厚;保温板重量:约25kg;为了规范事业单位聘用关系,建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度,保障用人单位和职工的合法权益二、工艺流程2、FS板下料 根据配模尺寸,对FS板下料裁切。为了规范事业单位聘用关系,建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度,保障用人单位和职工的合法权益二、工艺流程及操作要点3、安装预埋铆钉件 开孔安装铆钉件,每块保温板平面不少于8个。

4、为了规范事业单位聘用关系,建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度,保障用人单位和职工的合法权益二、工艺流程4、FS板安装固定 用扎丝将钢筋与保温板预埋件连接,墙内部使用常用水泥支撑,支撑住FS保温模板和外墙内模板。为了规范事业单位聘用关系,建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度,保障用人单位和职工的合法权益二、工艺流程5、模板加固 模板支设及加固方式同普通木模板。为了规范事业单位聘用关系,建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度,保障用人单位和职工的合法权益二、工艺流程6、螺杆洞封堵 使用PU发泡膨胀堵塞FS保温板螺栓洞为了规范事

5、业单位聘用关系,建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度,保障用人单位和职工的合法权益三、操作要点为了规范事业单位聘用关系,建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度,保障用人单位和职工的合法权益三、操作要点为了规范事业单位聘用关系,建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度,保障用人单位和职工的合法权益三、操作要点为了规范事业单位聘用关系,建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度,保障用人单位和职工的合法权益三、效益分析外墙使用FS保温板与传统木模板成本对比材料价格安装价格传统木模板1.5元/m229元/m2传统聚苯

6、保温板甲供25元/m2FS复合保温板甲供32元/m2注:传统木模板传统保温板费用:模板材料费:外墙木模板材料价格30元/m2周转使用20次,得材料单价为1.5元/m2模板安装费用:29元/m2,得出:传统木模板传统保温板费用=55.5元。2、使用FS保温板作为外墙模板,木工施工单价上调3元/m2使用FS复合保温板成本约为:29元/m2+3元/m2=32元/m2综上:FS板用于外墙施工,每平方米节约成本:55.5-32=23.5元为了规范事业单位聘用关系,建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度,保障用人单位和职工的合法权益三、效益分析1、实现了建筑保温与结构同寿命的目的2、具有良好的防火性能3、FS保温板创造性的设置了保温过渡层,避免了抹灰层空鼓、开裂等质量问题4、保温与模板合二为一,提高功效、减少工期,节省模板、造价低5、告别原有湿作业保温,不受气温条件的限制;6、节能环保
