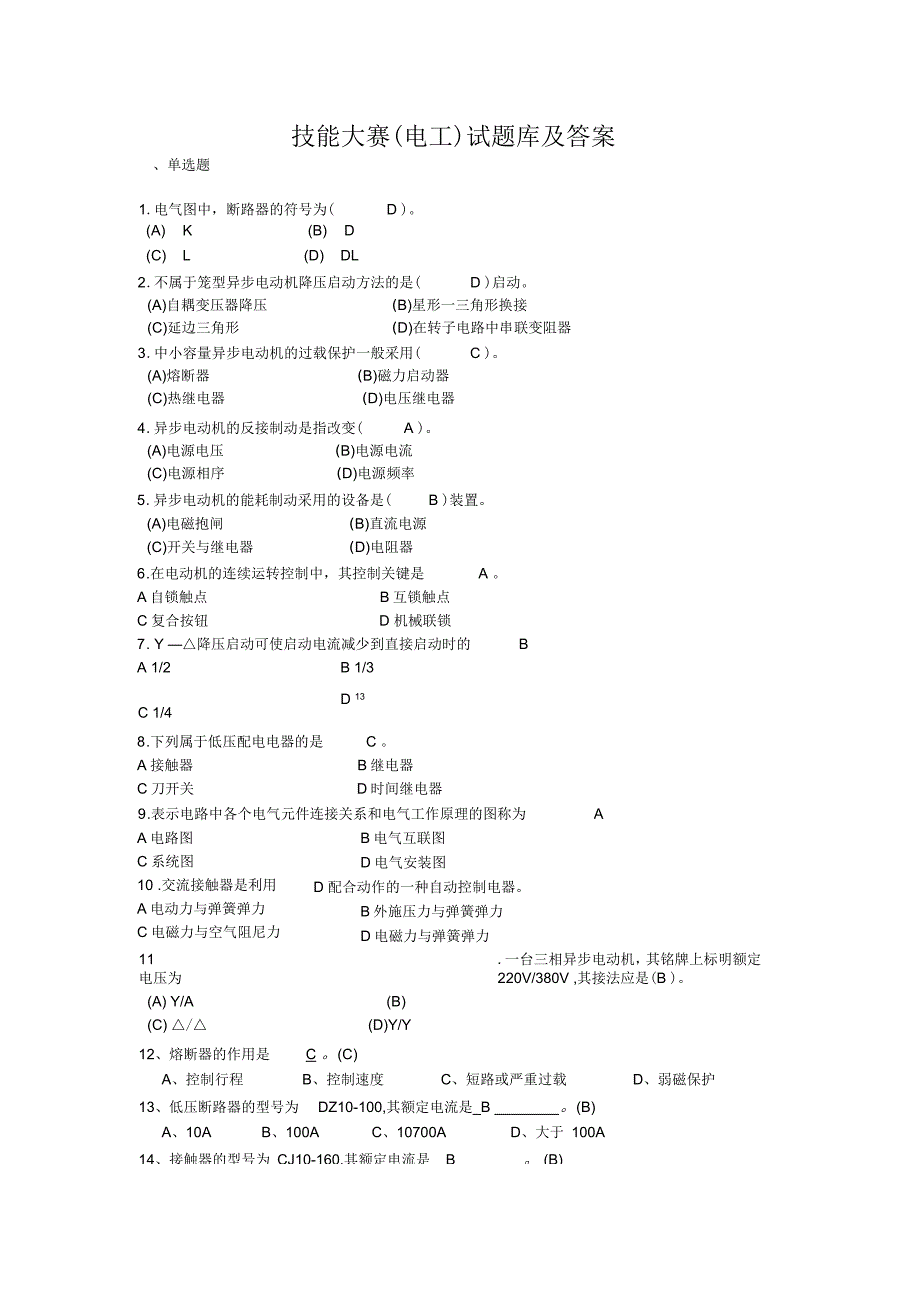

1、技能大赛(电工)试题库及答案、单选题1.电气图中，断路器的符号为(D )。(A) K(B) D(C) L(D) DL2 .不属于笼型异步电动机降压启动方法的是(D )启动。(A)自耦变压器降压(B)星形一三角形换接(C)延边三角形(D)在转子电路中串联变阻器3 .中小容量异步电动机的过载保护一般采用(C )。(A)熔断器(B)磁力启动器(C)热继电器(D)电压继电器4 .异步电动机的反接制动是指改变(A )。(A)电源电压(B)电源电流(C)电源相序(D)电源频率5 .异步电动机的能耗制动采用的设备是(B )装置。(A)电磁抱闸(B)直流电源(C)开关与继电器(D)电阻器6 .在电动机的连续运

2、转控制中，其控制关键是A 。A自锁触点B互锁触点C复合按钮D 机械联锁7 . Y 降压启动可使启动电流减少到直接启动时的BA 1/2B 1/3C 1/4D 138 .下列属于低压配电电器的是C 。A接触器B继电器C刀开关D时间继电器9 .表示电路中各个电气元件连接关系和电气工作原理的图称为AA电路图C系统图10 .交流接触器是利用A电动力与弹簧弹力C电磁力与空气阻尼力B电气互联图D电气安装图D 配合动作的一种自动控制电器。B外施压力与弹簧弹力D电磁力与弹簧弹力11 .一台三相异步电动机，其铭牌上标明额定电压为220V/380V ,其接法应是(B )。(A) Y/A(B)(C) /(D)Y/Y1

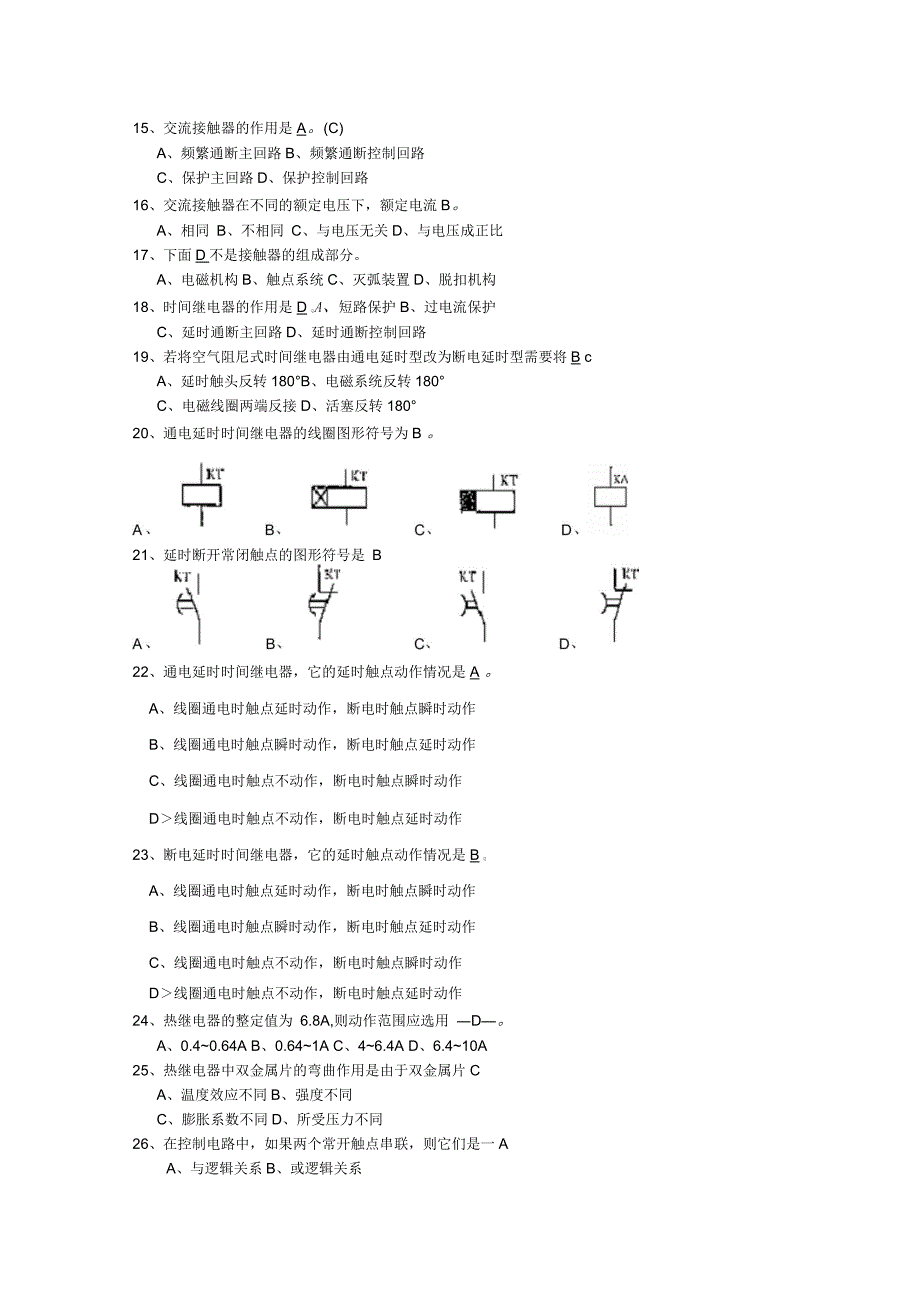

3、2、熔断器的作用是C 。(C)A、控制行程B、控制速度C、短路或严重过载D、弱磁保护13、低压断路器的型号为DZ10-100,其额定电流是_B。(B)A、10AB、100AC、10700AD、大于 100A14、接触器的型号为 CJ10-160,其额定电流是 _B。 (B)A、10AB、160AC、10760AD、大于 160A15、交流接触器的作用是A。(C)A、频繁通断主回路B、频繁通断控制回路C、保护主回路D、保护控制回路16、交流接触器在不同的额定电压下，额定电流B。A、相同 B、不相同 C、与电压无关D、与电压成正比17、下面D不是接触器的组成部分。A、电磁机构B、触点系统C、灭弧装

4、置D、脱扣机构18、时间继电器的作用是D qA、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路19、若将空气阻尼式时间继电器由通电延时型改为断电延时型需要将B cA、延时触头反转180B、电磁系统反转180C、电磁线圈两端反接D、活塞反转18020、通电延时时间继电器的线圈图形符号为B 。21、延时断开常闭触点的图形符号是 B22、通电延时时间继电器，它的延时触点动作情况是A 。A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D线圈通电时触点不动作，断电时触点延时动作23、断电延时时间继电器，

5、它的延时触点动作情况是B qA、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D线圈通电时触点不动作，断电时触点延时动作24、热继电器的整定值为 6.8A,则动作范围应选用 D。A、0.40.64A B、0.641A C、46.4A D、6.410A25、热继电器中双金属片的弯曲作用是由于双金属片CA、温度效应不同B、强度不同C、膨胀系数不同D、所受压力不同26、在控制电路中，如果两个常开触点串联，则它们是一AA、与逻辑关系B、或逻辑关系C、非逻辑关系D、与非逻辑关系27、在设备电气控制电路中采用两地分别控制

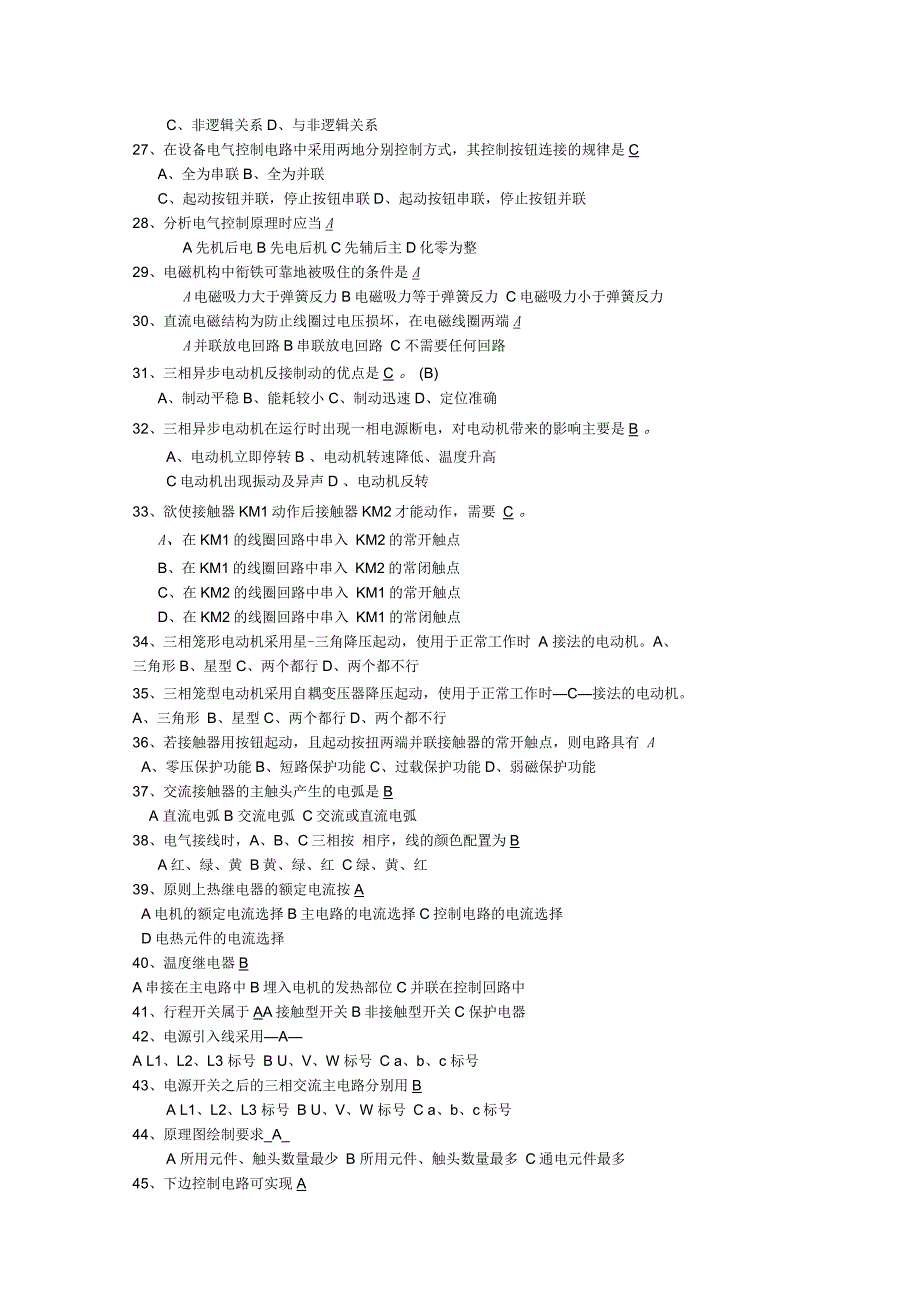

6、方式，其控制按钮连接的规律是CA、全为串联B、全为并联C、起动按钮并联，停止按钮串联D、起动按钮串联，停止按钮并联28、分析电气控制原理时应当AA先机后电B先电后机C先辅后主D化零为整29、电磁机构中衔铁可靠地被吸住的条件是AA电磁吸力大于弹簧反力B电磁吸力等于弹簧反力 C电磁吸力小于弹簧反力30、直流电磁结构为防止线圈过电压损坏，在电磁线圈两端AA并联放电回路B串联放电回路 C 不需要任何回路31、三相异步电动机反接制动的优点是C 。 (B)A、制动平稳B、能耗较小C、制动迅速D、定位准确32、三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是B 。A、电动机立即停转B 、电动

7、机转速降低、温度升高C电动机出现振动及异声D 、电动机反转33、欲使接触器KM1动作后接触器KM2才能动作，需要 C 。A、在KM1的线圈回路中串入 KM2的常开触点B、在KM1的线圈回路中串入 KM2的常闭触点C、在KM2的线圈回路中串入 KM1的常开触点D、在KM2的线圈回路中串入 KM1的常闭触点34、三相笼形电动机采用星-三角降压起动，使用于正常工作时 A 接法的电动机。A、三角形B、星型C、两个都行D、两个都不行35、三相笼型电动机采用自耦变压器降压起动，使用于正常工作时C接法的电动机。A、三角形 B、星型C、两个都行D、两个都不行36、若接触器用按钮起动，且起动按扭两端并联接触器的

8、常开触点，则电路具有 AA、零压保护功能B、短路保护功能C、过载保护功能D、弱磁保护功能37、交流接触器的主触头产生的电弧是BA 直流电弧B 交流电弧 C交流或直流电弧38、电气接线时，A、B、C三相按 相序，线的颜色配置为BA红、绿、黄 B黄、绿、红 C绿、黄、红39、原则上热继电器的额定电流按AA电机的额定电流选择B主电路的电流选择C控制电路的电流选择D电热元件的电流选择40、温度继电器BA串接在主电路中B埋入电机的发热部位C并联在控制回路中41、行程开关属于AA接触型开关B非接触型开关C保护电器42、电源引入线采用AA L1、L2、L3 标号 B U、V、W 标号 C a、b、c 标号4

9、3、电源开关之后的三相交流主电路分别用BA L1、L2、L3 标号 B U、V、W 标号 C a、b、c标号44、原理图绘制要求_A_A 所用元件、触头数量最少 B 所用元件、触头数量最多 C通电元件最多45、下边控制电路可实现A停控制A、三相异步电动机的正、停、反控制三相异步电动机的正、反、B、三相异步电动机的正反转控制46、下边控制电路可实现CA三相异步电动机的正、停、反控制B三相异步电动机的正、C三相异步电动机的正反转控制47、图1-1电路中具有（C）保护环节。A:短路B:短路、过载48、图1-1中，电动机启动时应操作（B）。A: Q合上B: Q合上、SB2压下反、停控制C:短路、过载、

10、欠压C: Q合上、SB1压下图i-i选择题SF2EA QaEBJQA49、图1-2的控制电路中，图（A）能实现正常的启动与停机。图1-2选择题50、图1-3的控制电路中，图(C)按正常操作后会出现短路现象。(a)(b)51、图1-4控制电路中，按正常操作时，图(a)(b)(c)图1-3选择题(B)会出现点动工作状态。(a)(b)(c)(A)中QA(KM)无法得电动作。52.、图1-5控制电路中，按正常操作时，图图1-5选择题53、图1-6控制电路中，图(B)能实现点动和长动工作状态。图1-6选择题54、图1-7控制电路中，图（B）按正常操作时，出现点动工作状态。图1-7选择题55、图1-8控制

11、电路中，图（B ）是实现顺序启动和同时停机，或一台先停机的电路。BB1V 虱 QA1 QA2QA2BB2(a)(b)(c)图1-8选择题KMO KM卬KM中 KM?中 KM1卬（a）图1-9选择题57、图1-10控制电路中,A: KM、KT、KMy58、图1-10控制电路中,(b)(c)电动机作若 KMy丫接法时，有（A）线圈处于得电状态。B: KM、KTC: KM、KMy线圈断线，按下 SB2,电动机处于（A）工作状态。A：开始不转，后 A连接启动 59、图1-10控制电路中，按下 A: KMA线圈断线Li DL3B：直接A连接启动C:不转SB2后，电动机一直作 Y连接运转的原因是（B）。B

12、 KT线圈断线C: KMy线圈断线BBryutvFA1QAwSF1EV21-0BKFQA QAy KF QkaQAa图1-10选择题60、下列哪一句话对 PLC输出的描述是正确的 ？（C）A：输出映像寄存器的状态在程序执行阶段维持不变B：输出锁存器的状态在输出刷新阶段保持不变C：输出映像寄存器的状态在输出刷新阶段保持不变61、西门子S7-200 CPU224模块有几个通信端口 ？（A）A: 1个B: 2个C: 3个D: 4个62、西门子S7-200EM231模拟量输入模块白输入类型为（D）。A :微分输入型B:晶体管输入型C:继电器输入型D:差分输入型63、西门子S7-200EM231模拟量

13、输入模块最多可连接 （A）个模拟量输入信号A:B: 5C: 6D: 364、西门子CPU222可以扩展模块的数量是（B）。A: 0B: 2C: 6D: 7 65、数字量输入/输出模块物理点的分配是按 （D）点来分配地址的。A: lB: 2C: 7D: 866、模拟量输入模块物理点的分配是按（A）字节来分配地址的。A: 2B: 4C: 6D: 867、西门子S7-200CPU模块和扩展模块正常工作时，需要 （B）工作电压。A: AC5VB: DC5VC: AC24VD: DC24V68、西门子S7-200环境中，下列哪项属于双字寻址 ？ （D）A: QW1B: V10C:旧0D: MD2869、

14、西门子S7-200环境中，只能使用字寻址方式来存取信息的寄存器是（D）。A: SB: IC: HCD: AI70、西门子S7-200环境中，可使用位寻址方式来存取信息的寄存器不包括（C）。A: IB: QC: ACD: SM.不定项选择题1. 低压断路器具有125 保护。短路过载欠电流失压、欠压2. 下列属于低压控制电器的是124接触器按钮继电器刀开关 过电压 转换开关 自锁 互锁 接触器 热继电器4. 在三相笼式异步电动机的Y- 起动控制电路中，动机的 1 起动。 降压 升压 增大电流 减小阻抗5. 低压断路器具有1/2/5。电磁脱扣器热脱扣器欠电流脱扣器失压、欠压脱扣器6. 电动机的连续运

15、转电路具有1/2/5 保护环节。短路过载欠电流失压、欠压7. 三相电动机在制动时，采用能耗制动，方法是在反接相线，反接三相电源直到电机停车。 过电压脱扣器 过电压Y 型是为了实现电反接相线，加入直流电源直到电机停车。切断电源，在定子绕组加入单相电源到停车然后断电。切断电源，在定子绕组加入直流电源，然后转子转速要到零时断开直流电源。8. 对直流电动机进行制动的所有方法中，最经济的制动是4。 机械制动 能耗制动 反接制动 回馈制动9. 在电动机的连续运转控制中，其控制关键是 自锁触点 复合按钮1 的应用。 互锁触点 机械联锁10. 在三相笼式电动机的反接制动控制电路中，为了避免电动机反转，需要用到

16、 制动电阻 中间继电器 直流电源 速度继电器11. 低压断路器的热脱扣器感测到 1 故障信号后，可经脱扣机构使低压断路器的主触头分断。 过载欠压 短路 失压12. 下列低压电器中可以实现短路保护的有3/4热继电器速度继电器低压断路器时间继电器13. 低压电器就其用途或控制的对象不同，可以分为低压配电电器低压控制电器 熔断器1/2。 低压供电电器3. 在三相笼式电动机的正反转控制电路中，为了避免主电路的电源两相短路采取的措施是 低压显示电器 低压操作电器 三、判断题：（对的画红色，错的画“X”）1、刀开关在低压电路中，作为频繁地手动接通、分断电路开关。 （X ）2、选用低压断路器时，断路器的额定

17、短路通断能力应大于或等于线路中最大短路电流。（V ）3、作为电动保护用熔断器应考虑电动机的启动电流，一般熔断器的额定电流为电动机额定电流的22.5倍。（V ）4、电气原理图设计中，应尽量减少电源的种类。（，）5、电气原理图设计中，应尽量减少通电电器的数量。（，）6、电气接线图中，同一电器元件的各部分不必画在一起。（ X ）7、热继电器和过电流继电器在起过载保护作用时可相互替代。（ X ）8、 一台线圈额定电压为 220V 的交流接触器， 在交流 220V 和直流 220V 的电源上均可使用。（X ）9、检修电路时，电机不转而发出嗡嗡声，松开时，两相触点有火花，说明电机主电路一相断路。（V ）1

18、0、时间继电器之所以能够延时，是因为线圈可以通电晚一些。（ X ）11、中间继电器实质上是电压继电器的一种，只是触点多少不同。 （，）12、分析控制电路最基本的方法是查线读图法。（，）13、交流接触器通电后，如果铁芯吸合受阻，会导致线圈烧毁。 （，）14、低压断路器是开关电器，不具备过载、短路、失压保护。（ X ）15、热继电器的电流整定值是触点上流过的电流值。（ X ）16、正在运行的三相异步电动机突然一相断路，电动机会停下来。（ X ）17、在控制电路中，额定电压相同的线圈允许串联使用。（ X ）18、在正反转电路中，用复合按钮能够保证实现可靠联锁。（，）19、低压断路器具有失压保护的功能

19、V ）20、 电压线圈并联在电源两端， 匝数多， 阻抗小， 电流线圈串联在电路中， 导线细， 电流大。（X ）21、电动机采用制动措施的目的是为了停车平稳。（ X ）22、电动机采用制动措施的目的是为了迅速停车。（，）23、在点动电路、可逆旋转电路等电路中主电路一定要接热继电器。（ X ）24、交直流电压线圈电磁机构其衔铁动作不会引起线圈电流的变化。（ X）25、接触器的额定电流指的是线圈的电流（X ）26、接触器的额定电压指的是线圈的电压。（ X ）27、交流接触器的衔铁无短路环。（ X ）28、直流接触器的衔铁有短路环。（ X ）29、行程开关可以作电源开关使用。（ X ）30、刀开关

20、可以频繁接通和断开电路。（ X ）31、中间继电器在控制电路中，起中间中间转换作用，永远不能代替交流接触器。（ X ）32、电气原理图中所有电器的触电都按没有通电或没有外力作用时的开闭状态画出。（，）33、在原理图中，各电器元件必须画出实际的外形图。（ X ）34、全压控制，主回路电压一定是380V。 （ X ）35、电动机正反转控制电路为了保证起动和运行的安全性，要采取电气上的互锁控制。（，）36、正确选用和使用低压电器元件对电器安全运行是极其重要的。（，）37、为了保证电磁铁可靠吸合，电磁吸力特性与反力特性必须配合好（，）38、低压电器在实际应用中可通过改变反力弹簧的松紧实现反力特性和吸力

21、特性的配合（，）39、触头分断时、如果触头之间的电压达 12-20V,触头间隙内产生电弧（，）40、双断口灭弧多用于小容量电器中（，）41、电气控制线路根据电路供电电压大小可分为主电路和控制电路。（X ）42、绘制原理图时，各电器元件采用展开图的画法，同一电器元件的各部件采用同一文字符号标出。（，）43、绘制原理图时，所有电器元件的图形符号可以根据动作状态进行绘制。（X ）44、控制电路的分支线路， 原则上按照动作先后顺序排列，两线交叉连接时的电气连接点须用黑点标出。（V）45、变压器容量越大，电动机容量越小时，应采用减压启动控制。（X ）46、在图2-1具有过载保护单向运转的控制电路中，电动

22、机过载时，BB常闭触点断开，使QA线圈断电，QA主触点断开，电动机 M停转。（，）47、图2-1中，FA1也可以作为电动机的过载保护。（X ）48、图2-1中，电动机的失电压、欠电压保护由接触器QA实现。（，）49、图2-1中，要使电动机获得点动控制工作状态，控制电路中自锁回路要断开。（，）50、图2-2 （a）中，按下SF3电动机M可以获得点动工作。（，）51、图2-2（b）中，SF4打开时，按下SF2, QA得电，QA自锁触点回路断开，所以电动机M是点动工作。（，）(a)(b)图2-2判断题52、图2-3（a）中，只有在 QA1得电后，QA2才能得电；而断电时，一定要在QA1断电后QA2才

23、可断开。（X ）53、图2-3（b）中，只有在QA1得电后，M2才可得电；QA2可单独断电。（，）54、图2-3（c）中，只有在 QA2得电后，按下 SF1;才能使QA1断电。（X ）Ll L2 L3口川1 .(a)(b)图2-3判断题55、图2-4中，若同时按下 SB2、SB3,电路会出现短路。（X ）56、图2-4电路是具有复合互锁的可逆运转控制电路。（，）57、图2-4中，KM2得电，电动机 M反转工作时，若按SB2,电动机M将停转。QB, 1 r i rH FAlr L haQaN-X L-X C出图2-4判断题58、图 2-5 中，QA1( KM)SF1E?USF3 -7 SF2 E

24、7BG1Q中SF2e e BG2如11SF& )1EG2 产i BGlZ BgJQ 心QA7 QAi 1QA201QA3( KMA )得电时，电动机作 A接法。(，)59、图2-5中，先按下 (，)Ll L2 13JJJQB y V paQA 吗 SF3(SB3),再按下SF2(SB2)时，电动机将作 A接法直接启动工作。3产BBSFR尸SF2 QAibblL 1 1叱Jw A-Qj口 卜%Z q比/m Ay- qa2 V21QA3 7QQ ? QA1 QA2 QA3图2-5判断题60、图 2-6 中， KF1(KA1)、KF2(KA2)是过电流继电器。(X)61、图2-6中，若不用KF3(K

25、A)中间继电器会造成电动机在短接电阻的情况下直接启。Ll L2 L37 y pKFiV31 QAl KF3 Q* QA3图2-6判断题62、S7-200编程软件内部标志位存储器 （M ）只能以位为单位使用。（X）63、S7-200编程软件顺序控制继电器 （S ）用于顺序控制或步进控制。（，）64、S7-200编程软件计数器是累计其计数输入端脉冲电平高低变化的次数。（X）65、S7-200编程软件模拟量输入映像寄存器（AI ）的地址格式是：字、双字地址。（X）66、S7-200编程软件模拟量输出映像寄存器（AQ）中的数字量为只写值。（，）67、S7-200编程软件累加器是可读写单元，可以按字节、

26、字、双宇存取累加器中的数值。（，）68、S7-200编程软件置位和复位指令是将位存储区的某一位置1或置0。（X）69、PLC编程软件上载用户程序是指将编制好的程序、数据及参数通过通信设备传送到PLC中进行运行调试。（X）70、PLC编程软件语句表允许将若干个独立电路对应的语句放在一个网络中。（，）71、PLC编程软件状态图可在联机调试时监视和观察程序执行时各变量的值和状态。（，）72、PLC编程软件下载用户程序是指将PLC中的程序和数据通过通信设备传送到计算机中进行程序的检查和修改。（X）73、PLC编程软件系统组态的设置主要在引导条中的程序块中进行。（X）74、用户可以用符号表来强制用指定值

27、对变量赋值。（X）75、S7-200系列PLC都可以在运行模式下编辑。（X）76、PLC编程软件非致命错误是指用户程序结构问题、用户程序指令执行问题和扩展I/O模块问题。（，）三、填空题1、常用的低压电器是指工作电压在交流（1200 ）V以下、直流（1500 ）V以下的电器。2、选择低压断路器时，额定电压或额定电流应（ 不小于）电路正常工作时的电压和电流。3、行程开关也称（ 限位）开关，可将（机械位移）信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。4、按钮常用于控制电路，（绿）色表示起动，（ 红）色表示停止。5、熔断器是由（熔体和熔管）两部分组成的。6、多

28、台电动机由一个熔断器保护时，熔体额定电流的计算公式为( (1.52.5)lNmax+)o7、交流接触器是一种用来 （ 频繁）接通或分断（主 ）电路的自动控制电器。8、时间继电器是一种触头（延时接通或 断开 ）的控制电器。9、三相异步电动机的能耗制动可以按 （时间 ）原则和（速度 ）原则来控制。10、通常电压继电器（ 并）联在电路中，电流继电器 （ 串）联在电路中。11、自锁电路是利用（输出信号本身联锁）来保持输出动作，又称“自保持环节”。12、在设备电气线路中异步电机常用的保护环节有（ 短路）、（过载）和（零压和欠压）。辅助电路）两部分画出。）、（逻辑设计）两种。13、电气原理图一般分为（ 主

29、电路 ）和（19、电气原理图设计的基本方法有（经验设计60 f120、异步电动机的转速公式n= （ （1 -s）21、交流接触器的结构由（ 电磁机构 ）（ 触头系统 ）（灭弧装置）三种。P和其他部件组成。22、熔断器的类型有瓷插式、（ 螺旋式 ）和（密封管式23、电气控制系统图分为（电气原理图）（电器元件布置图）和（电气安装接线图）三类。24、三相异步电动机常用的电气制动方法有（ 能耗制动）和（反接制动）。25、接触器的额定电压是指（主触头 ）上的额定电压。28、三相异步电动机常用的电气起动方法有（全压起动）和（减压起动）29、改变三相异步电动机旋转方向的方法是（对调任意两相）。30、机械式行

30、程开关常见的有（ 按钮式 ）和（ 滑轮式 ）两种。31、电动机电动势、电压平衡方程（U1 = E1=4.44f1NKm）32、按钮通常用做（ 短时接通 ）或（断开 ）控制电路的开关。33、34、35、36、37、38、39、万能转换开关是（ 熔体为一次性使用元件, 熔断器的类型应根据（ 接触器按（主触头 接触器的额定电压指（ 接触器的额定电流指（ 热继电器是利用（多挡式控制多回路再次工作必须（更换新的熔体线路要求和安装条件）的主令电器。）。）来选择。）通过电流的种类，分为直流、交流两种。主触头主触头电流的热效应）的额定电压。）的额定电流。）来工作的电器。40、继电器是两态元件，它们只有（ 通和

31、断41、只要将三相电源中的（任意两相42、反接制动的优点是（制动迅速）两种状态。）就可实现电动机反转。43、能耗制动的优点是（制动准确、平稳、能量消耗小）45、电气控制线路是电气控制系统各种技术资料的46、电气控制原理图的分析，是控制原理图分析的（ 核心 ）文件。中心内容 ）47、电气原理图主要有（ 主电路 辅助电路48、分析控制电路的最基本方法是（查线读图法50、电气原理图按通过电流的大小分为（ 主电路）等部分组成。）和（辅助电路）电路55、原理图中的各电器元件只画出其（ 导电 ）部件56、原理图中的各电器触点按（没有外力作用或未通电的原始状态）画出57、原理图中线路连接点用（黑点 ）标出5

32、8、原理图中电器元件的数据和型号一般用（小 ）写字体标注59、电器元件布置图中，体积大的放在（下 ）方60、安装接线图的电器元件的图形应与电气原理图标注（一致）61、 （ 自锁 ）和（ 互锁 ）统称电气的联琐控制62、低压电器按操作方式分为（手动）和（自动）63、电磁结构是电磁式电器的（感测元件 ）元件64、电磁线圈按电压种类分为（交流）和（直流）两种65、电磁线圈按与电路连接方式分（串联）和（ 并联 ）连种66、触头的形式有（点接触、线接触、面接触 ）三种67、触头按原始状态分（常开常闭 ）两种68、触头按控制电路分（主触头和辅助触头 ）两种69、 （ 桥式触头 ）在接通和断开电路时有利于灭

33、弧70、动静触点间存在的电阻称（接触电阻）71、接触器主要用于自动控制（ 交直流电动机、电热设备、电容器组）72、接触器的触头有（主触头和辅助触头 ）两种73、接触器的额定通断能力是指主触头在规定条件下可靠（接通和分断 ）的电流值74、 PLC 的输入单元通常有（直流） 、 （交流） 、 （交直流） 3 种类型。75、 PLC 的输出方式通常有（继电器）方式、 （晶体管）方式、 （晶闸管）方式。76、 PLC 与继电 接触器电路的重要区别是： PLC 将逻辑电路部分用（软件）来实现。77、 PLC 的输入/输出映像相当于继电 接触器电路中的线圈，但它们的常开、常闭触点可以在程序中（无限）次使用

34、所以常将其称为（软元件） 。78、 PLC 输入采样阶段的任务是:将所有输入设备的当前状态保存到（输入映像寄存器）中。79、 PLC 输入采样阶段执行完毕后，输入刷新的结果将一直保持到（下一个循环周期） 。80、 PLC 在用户程序执行阶段的结果是将（输出映像寄存器）刷新。81、 PLC 的继电器指令，其线圈状态由内部存储器的一个（二进制位）表示。82、定时器指令相当于继电接触器逻辑电路中的（时间继电器），可通过软件编程实现（时间顺序）逻辑。83、 PLC 存储器单元由（系统程序存储器）和（用户程序存储器）两部分组成。84、 PLC 的运行周期一般可分为（输入采样） 、 （程序执行） 、 （

35、输出刷新） 3 个阶段。85、具有自己的CPU 和系统的模块称为（ CPU 模块） 。86、I/O总点数是指（数字I/O）和（模拟I/O）的数量。87、 S7-200 CPU 的中央处理芯片数据长度为（ 32）位。88、外部的输入电路接通时，对应的输入过程映像寄存器为（1 ）状态，梯形图中对应的常开触点（接通） ，常闭触点（断开） 。89、梯形图按自上（而下）从左（到右）的顺序排列，最左边的竖线称为（起始母线）然后按一定的控制要求和规则连接各个节点，最后以（右母线）结束。90、 S7-200 PLC 定时器的时基有3 种： （ 1ms、 10ms、 l00ms） 。91、 S7-200 PLC

36、 计数器有 3 种类型： （增计数、减计数、增减计数） 。92、模拟量输入模块将外部输入的模拟信号的模拟量转换成（ 1 个字长）的数字量，模拟量输入映像寄存器（AI） 的地址必须用（偶数字节）地址来表示。93、 S7-200PLC 的寻址方式有（立即寻址、直接寻址、间接寻址） 3 种。94、立即寻址方式是，指令（直接给出）操作数，操作数紧跟着（操作码）在取出指令的同时也就取出了（操作数） ，立即有操作数可用。95、直接寻址方式是，指令直接使用存储器或寄存器的（元件名称和地址编号），根据这个地址就可以立即找到该数据。96、间接寻址方式是，指令给出了存放（操作数）地址的（存储单元）的地址，也称（地

37、址指针） 。97、 S7-200CPU 以（变量）存储器、 （局部）存储器或（累加器）的内容值为地址进行间接寻址。98、用户程序可分为3 个程序分区： （主程序） 、 （子程序）和（中断程序） 。99、正负跳变指令在梯形图中以触点形式使用。用于检测脉冲的（正跳变）或（负跳变）利用跳变让能流接通（一个扫描周期） 。100、当用立即指令读取输入点的状态时，相应的输入映像寄存器中的值（并未发生更新）用立即指令访问输出点时，访问的同时，相应的输出寄存器的内容（也被刷新） 。四、简答： （每题 5 分）1、 电动机控制系统常用的保护环节有哪些？各用什么低压电器实现？短路保护使用熔断器和自动空气开关过载保

38、护使用热继电器过电流保护使用过电流继电器零压和欠压保护使用自锁回路和欠电压继电器弱磁保护使用欠电流继电器断相保护使用断相保护热继电器、电压继电器、电流继电器、固态断相保护器电机智能综合保护 智能综合保护装置2、 电气控制线路检修的方法有哪几种？1） 直观检查法2）测量电压法3 ）测量电阻法4）其他方法：置换元件法对比法逐步接入法强迫逼合法短接法3、 电气原理图阅读的方法和步骤是什么？1、先机后电 2 、先主后辅3 、化整为零4、集零为整、通观全局5、总结特点4、 电气控制系统图分哪几类？电气控制系统图分为电气原理图、电器元件布置图和电气安装接线图三类。5、 简述交流接触器的工作原理：当线圈通电

39、后， 静铁心产生电磁吸力将衔铁吸合。 衔铁带动触头系统动作， 使常闭触头 断开，常开触头闭合。当线圈断电时，电磁吸力消失，衔铁在反作用弹簧力的作用下， 释放，触头系统随之复位6、 简述三相异步电机能耗制动的原理。 能耗制动是在电动机停止切除定子绕组三相电源的同时，定子绕组接通直流电源，产生静止磁场，利用转子感应电流与静止磁场的相互作用，产生一个制动转矩进行制动。7、 简述三相异步电机反接制动的工作原理。反接制动是在电动机停止时，改变定子绕组三相电源的相序，使定子绕组旋转磁场反向，转子受到与旋转方向相反的制动转矩作用而迅速停车。9、短路保护和过载保护有什么区别？短路时电路会产生很大的短路电流和电

40、动力而使电气设备损坏。需要迅速切断电源。常用的短路保护元件有熔断器和自动开关。电机允许短时过载， 但长期过载运行会导致其绕组温升超过允许值， 也要断电保护电机。常用的过载保护元件是热继电器10、电机起动时电流很大，为什么热继电器不会动作？由于热继电器的热元件有热惯性，不会变形很快，电机起动时电流很大，而起动时间很短，大电流还不足以让热元件变形引起触点动作。11、在什么条件下可用中间继电器代替交流接触器？触点数量相同、线圈额定电压相同、小电流控制时可以替换12、常用继电器按动作原理分那几种？电磁式、磁电式、感应式、电动式、光电式、压电式，时间与温度（热）继电器等13、在电动机的主回路中，既然装有

41、熔断器，为什么还要装热继电器？他们有什么区别？熔断器只能用作短路保护， 不能用作过载保护； 而热继电器只能用作过载保护， 不能用作短路保护。所以主回路中装设两者是必需的。14、简述热继电器的作用。热继电器是利用电流的热效应原理来工作的电器，主要用于电动机的过载保护、断相保护及其他电气设备发热状态的控制。15、额定工作制有那几种？额定工作制： 8 小时工作制、长期工作制、短时工作制、断续周期工作制。16、三相交流电动机反接制动和能耗制动分别适用于什么情况？反接制动适用于不经常起制动的 10KW 以下的小容量电动机。能耗制动适用于要求制动平稳、准确和起动频繁的容量较大的电动机。17、常用的主令开关
