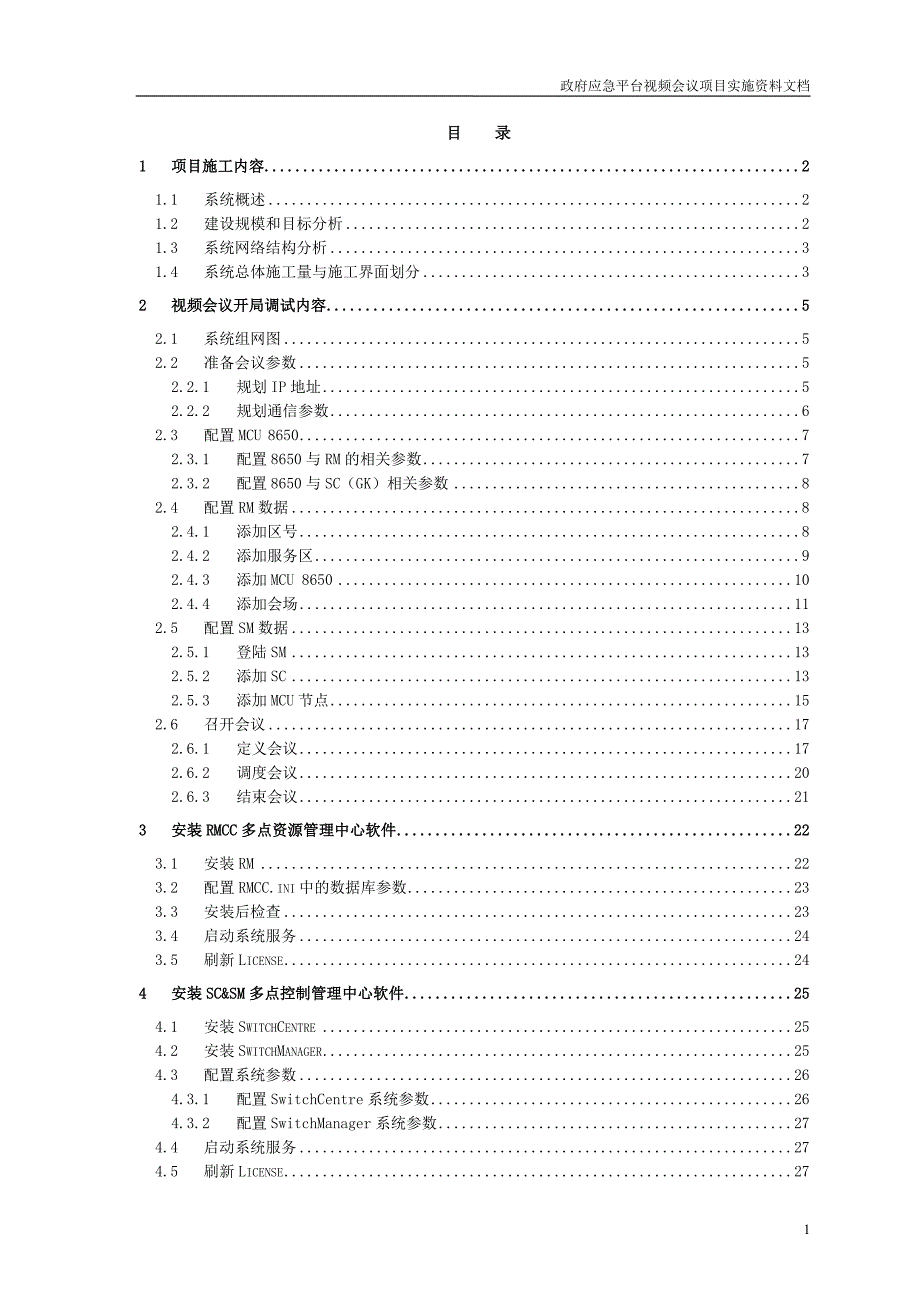

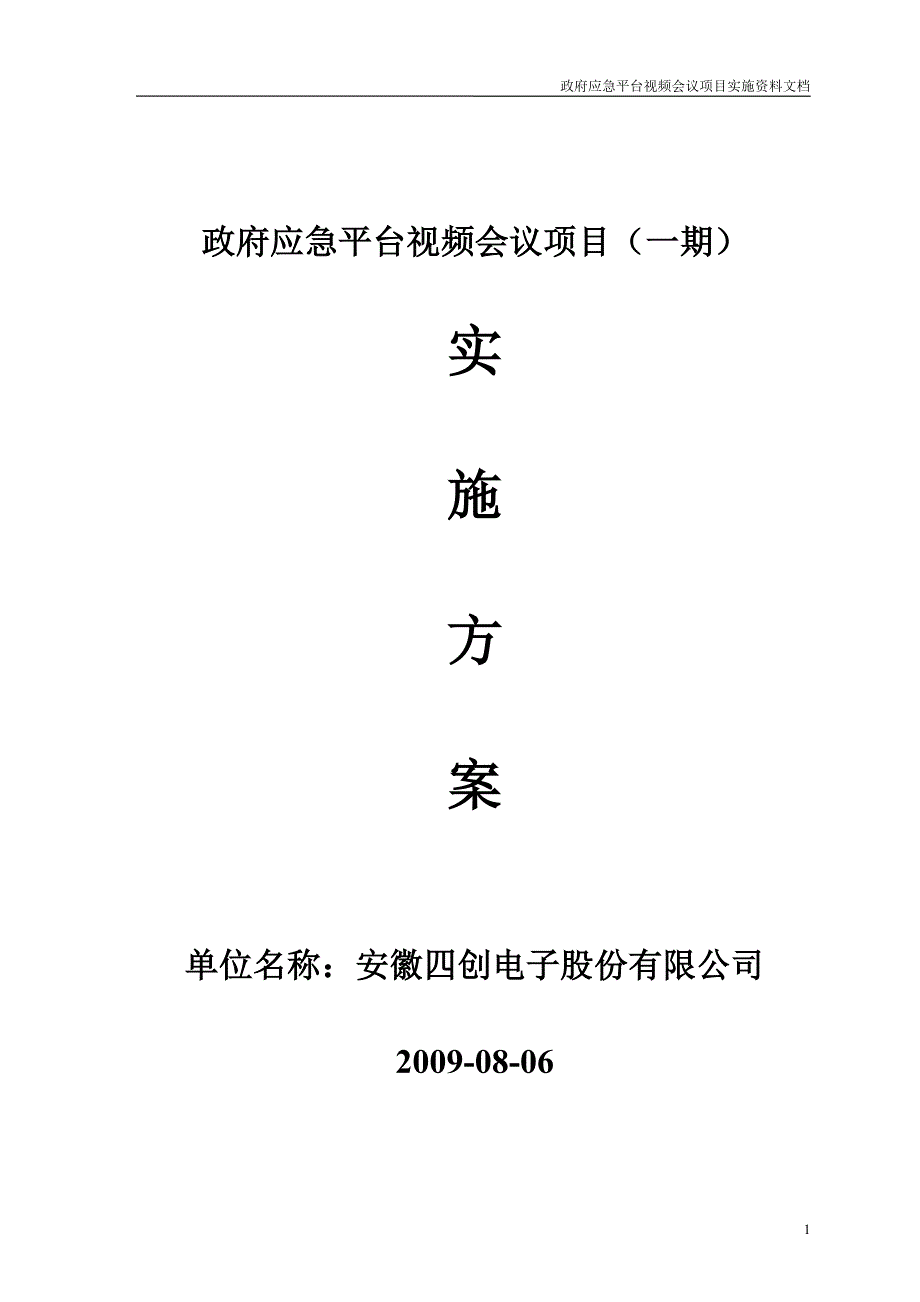

1、政府应急平台视频会议项目实施资料文档政府应急平台视频会议项目(一期)实施方案 单位名称:安徽四创电子股份有限公司2009-08-0677目 录1项目施工内容21.1系统概述21.2建设规模和目标分析21.3系统网络结构分析31.4系统总体施工量与施工界面划分32视频会议开局调试内容52.1系统组网图52.2准备会议参数52.2.1规划IP地址52.2.2规划通信参数62.3配置MCU 865072.3.1配置8650与RM的相关参数72.3.2配置8650与SC(GK)相关参数82.4配置RM数据82.4.1添加区号82.4.2添加服务区92.4.3添加MCU 8650102.4.4添加会场1

2、12.5配置SM数据132.5.1登陆SM132.5.2添加SC132.5.3添加MCU节点152.6召开会议172.6.1定义会议172.6.2调度会议202.6.3结束会议213安装RMCC多点资源管理中心软件223.1安装RM223.2配置RMCC.ini中的数据库参数233.3安装后检查233.4启动系统服务243.5刷新License244安装SC&SM多点控制管理中心软件254.1安装SwitchCentre254.2安装SwitchManager254.3配置系统参数264.3.1配置SwitchCentre系统参数264.3.2配置SwitchManager系统参数274.4启

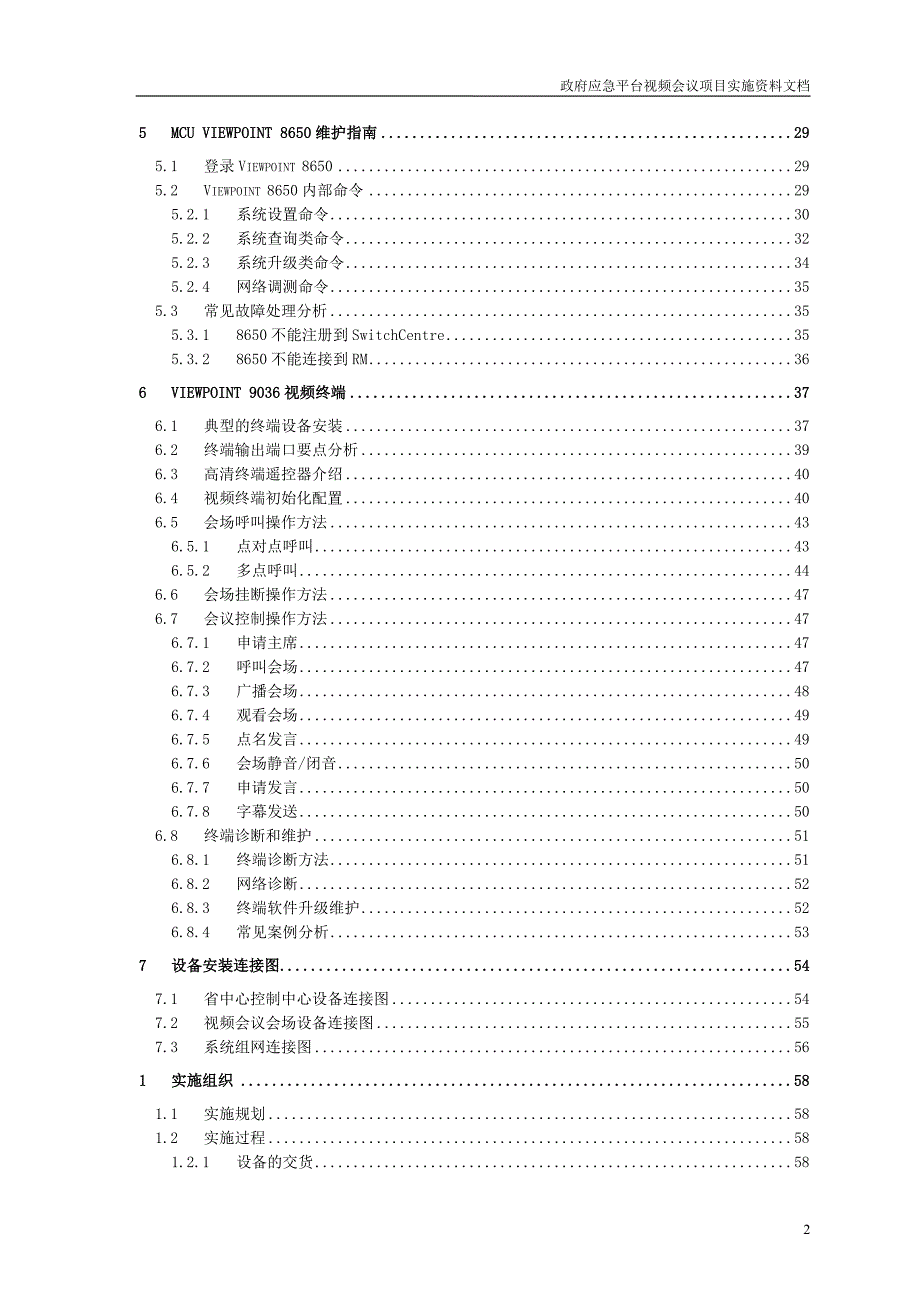

3、动系统服务274.5刷新License275MCU VIEWPOINT 8650维护指南295.1登录Viewpoint 8650295.2Viewpoint 8650内部命令295.2.1系统设置命令305.2.2系统查询类命令325.2.3系统升级类命令345.2.4网络调测命令355.3常见故障处理分析355.3.18650不能注册到SwitchCentre355.3.28650不能连接到RM366VIEWPOINT 9036视频终端376.1典型的终端设备安装376.2终端输出端口要点分析396.3高清终端遥控器介绍406.4视频终端初始化配置406.5会场呼叫操作方法436.5.1点

4、对点呼叫436.5.2多点呼叫446.6会场挂断操作方法476.7会议控制操作方法476.7.1申请主席476.7.2呼叫会场476.7.3广播会场486.7.4观看会场496.7.5点名发言496.7.6会场静音/闭音506.7.7申请发言506.7.8字幕发送506.8终端诊断和维护516.8.1终端诊断方法516.8.2网络诊断526.8.3终端软件升级维护526.8.4常见案例分析537设备安装连接图547.1省中心控制中心设备连接图547.2视频会议会场设备连接图557.3系统组网连接图561实施组织581.1实施规划581.2实施过程581.2.1设备的交货581.2.2验收测试要

5、求591.2.3现场验收移交测试591.2.4硬件系统安装调试601.2.5移交测试601.2.6视频会议系统开通611.2.7调试及运行、验收611.3质量方针621.3.1质量方针621.3.2质量目标621.3.3质量承诺621.3.4工程进度631.3.5人员安排642完善的本地化服务方案与措施662.1服务内容及产品质保承诺662.2维护保障服务方案与措施662.3完善的技术保障体系,专职售后服务人员662.4应急服务流程及应急解决预案682.4.1设备应急682.4.2人员应急682.4.3应急解决方案683系统联调测试方案713.1功能联调713.2联调设备操作使用流程734人员

6、培训计划754.1培训内容和培训级别754.2培训对象754.3培训课程和培训计划754.4培训时间754.5培训地点与条件764.6培训方案764.6.1视频会议基础课程764.6.2终端课程764.6.3MCU课程764.6.4其他系统课程77上篇:系统技术实施方案1 项目施工内容1.1 系统概述省政府应急平台是国家应急平台体系的重要组成部分,是省应急平台体系的核心和枢纽。为满足省政府应急管理日常工作联络、传送突发事件应急处置时数据、语音、视频等以及传送多起重大和特别重大突发事件的信息资源,实现信息采集、风险隐患监测防控、预测预警、智能方案、指挥调度、应急资源信息管理、综合业务管理和模拟演

7、练等功能,建设政府办公厅应急平台。新建的省政府应急平台在整合现有的数据资源、通讯资源、网络资源、系统资源、应急资源的基础上,构建上联国务院应急平台,横向联省有关部门专项应急指挥系统,下联市、县(区)应急指挥系统。可实现突发事件的监测监控、预测预警、信息接报、综合研判、辅助决策、指挥调度等主要功能,以有效防范和应对突发事件。新建的省政府应急平台应能与国务院、国家有关部委应急平台和省有关部门实现互联互通,以及与市、县(区)政府应急平台实现互联互通;可实时接报各类突发事件信息,对特别重大、重大突发事件预测预警信息、现场图像等多媒体信息能够实时传送到国务院;并对事态发展进行持续跟踪,及时传达国务院领导

8、同志的批示、指示,并进行督办。1.2 建设规模和目标分析政府办公厅计划在省政府应急平台部署一台MCU,连接至公安、气象、水利、地震、人防、卫生、电力、安监等重点部门和全省17个市。新建的省政府应急视频会议系统主要目标是实现与国务院应急办及各市政府、省直主要部门之间的互联互通。即实现与国务院应急办、17个市政府应急办和省直主要厅局的日常值班、信息接报、视频会议、电话会议、图像传输及业务系统连通,省直首批实现与公安、气象、水利、地震、人防、卫生、电力、安监等重点部门和17个市的互联互通。省政府应急平台建设项目组计划一期项目采购1台多点控制单元(MCU),2台节点终端。本次系统是按节点接入容量为64

9、个2M会场,同时支持四路720P多画面子画面和二路720P协议速率适配功能来进行设计的,充分满足省政府应急平台一期建设目标,即是“连得通、看得见、用得上”。系统建成后可实现国务院、省、市三级应急部门视频会议的召开,实现省中心会场和各分支会场之间交互式会议,应急指挥等功能,同时满足处理多起突发公共事件的需要,召开多组会议,且互不影响。1.3 系统网络结构分析本次视频会议系统的主传输网络全部使用基于政府电子政务外网业务专网平台的IP线路,以省厅为中心,各市局为分中心,向各个县局分会场延伸,呈树型辐射状结构。本系统建设一个单一、扁平化的的视频会议网络架构,即:在省政府应急平台部署一台MCU,完成各个

10、会场设备接入、认证、会议控制等功能。各个分会场均直接接入到该MCU设备上,可召开全省的视频会议。本期按60个分会场(17个市和43个省直厅局)设计,今后可根据需要进行扩充。1.4 系统总体施工量与施工界面划分(1)省厅中心平台省厅中心平台设备安装在中心通信机房内,设备包括:MCU V8650一台、管理软件服务器(RMCC、GK)一台、网络交换机一台。工程内容:u 提供安装位置以及接地和供电(用户单位负责,施工方配合)。u 开通IP电路(用户单位负责,施工方配合)。u 提供各安装设备IP地址(用户单位负责,施工方配合)。u 设备安装调试(施工方负责,用户单位配合)。u MCU安装调试、管理软件服

11、务器安装调试(施工方负责,用户单位配合)。(2)省厅会场平台每个省厅会场设备包括:视频会议终端V9036一台、摄像机一台、电视机柜一台、外接设备(功放、麦克风等)。工程内容:u 提供安装位置以及接地和供电(用户单位负责,施工方配合)。u 开通IP电路至省厅中心通信机房或市局通信机房(用户单位负责,施工方配合)。u 提供各安装设备IP地址(用户单位负责,施工方配合)。u 视频会议终端设备安装调试(施工方负责,用户单位配合)。u 外接设备安装调试(施工方负责,用户单位配合)。2 视频会议开局调试内容2.1 系统组网图系统主要包括RMCC、SC、MCU8650、VP9036等参数设置。2.2 准备会

12、议参数视频会议系统在开局调试之前,需对IP地址、数据库参数和通信参数进行规划和部署。2.2.1 规划IP地址IP地址规划见下表所示:设备名称IP地址子网掩码网关计算机名RM核心/界面计算机RM-server会场视频会议终端依据实际IP地址填写以上参数,详细IP地址分配见附录。2.2.2 规划通信参数通信相关参数见下表所示:部件参数规划值缺省值对端组件RM核心侦听RM界面的端口60006000RM界面。RM界面接入密码uipassworduipasswordRM界面。Oracle数据库服务名instNSNinstDBRM核心所在的Oracle客户端,应是该客户端的一个网络服务名。RM界面同RM核

13、心通信的端口60006000RM核心,一定要同RM核心的“侦听RM界面的端口”相同。接入RM核心的密码uipassworduipasswordRM核心,一定要同RM核心的“RM界面接入密码”相同。对于多用户而言,不需配置此项。Oracle数据库服务名instNSNinstDBRM界面所在的Oracle客户端,应是该客户端的一个网络服务名。在RM上召开会议,需在RM界面上添加MCU资源、区号、服务区和会场。以下将详细介绍通过RM召开会议的操作步骤。在RM上添加1个区号,1个服务区、1个8650、和3个会场,实例数据如下: 区号:0551 服务区:编号“1”,在服务区1添加E1类型的“0551”字

14、冠 MCU:名称“mcu8650”,GE0网口的IP地址:10.14.3.14。 RM &SM所在服务器的IP地址:10.14.3.11 会场终端设备:(见会场实例参数表) 会议:名称“视频会议”,速率4Mbit/s,支持多画面、双流、数据会议、流服务、声控切换和组播会场实例参数见下表所示:会场名称终端号码其它信息Site10100001设备类型:终端会场类型:IP传输速率:768kbit/s终端密码:123456联系人:Rose联系电话:01087654321电子邮件:rose不选电子邮件通知Site20100002Site301000032.3 配置MCU 86502.3.1 配置8650

15、与RM的相关参数telnet 【MCU 8650 GE0网口 IP地址】login:userpassword:usersystem-viewMCU8650bnrmMCU8650-RMpassword 123456 /设置与RM的连接密码/Info:set the bnrm user password successMCU8650-RM. 参数含义示例encrypt-arithmetic该参数用来设置8650与RM连接时的加密算法。“0”表示不设置加密算法;“1”表示采用MD5方式加密。【缺省值】0。0Interface8650与RM连接端口。“0”表示维护网口(即FE);“1”表示GE0网口;

16、2”表示GE1网口;“-1”表示8650的任意网口。【缺省值】1。1local-listening-port8650同RM通信的端口号。【缺省值】5000。5000password8650与RM的连接密码。【缺省值】123456。123456根据上表中的参数说明及示例,在8650上配置与RM的通信参数。反复执行“quit”命令,直到出现“”提示符。在“”提示符后输入“save”命令保存配置。2.3.2 配置8650与SC(GK)相关参数要使用RM、SC、8650和终端配合开会,需要将8650注册到SC上(即8650在SwitchManager上的节点状态为“在线”)。8650可以动态注册到S

17、C上,因此不需要在SC侧做任何配置,只需要通过Telnet命令配置8650,步骤如下。在“”提示符后输入“system-view gk”,按“Enter”键,直到出现“GK ip address”后,在光标处输入GK所在服务器的IP地址。按“Enter”键,直到出现“Info Config the GK finish!”提示信息后,表明参数设置成功。执行“quit”命令,退回到“”提示符。在“”提示符后输入“save”命令保存配置。2.4 配置RM数据在RM召开会议需要进行的配置包括:添加区号、添加服务区、添加MCU、添加会场。2.4.1 添加区号1) 单击导航树处的“系统配置管理 区号配置”

18、项。2) 在一级操作信息列表中单击鼠标右键,在快捷菜单上单击“添加”菜单项,弹出“区号配置”窗口,区号参数说明:参数含义示例区号待添加城市或地区的电话区号。0551城市名称待添加城市或地区的正式名称。合肥所属省待添加城市或地区所属的省份。根据上表的参数说明及示例配置,然后单击“确定”按钮。2.4.2 添加服务区1) 单击导航树处的“服务区管理”项。2) 在一级操作信息列表中单击鼠标右键,在快捷菜单中单击“添加服务区”菜单项, 服务区配置说明:参数含义示例服务区名称服务区唯一的标识。合肥服务区备注标识服务区的其它信息。无3) 根据上表的参数说明和示例,添加“合肥”服务区,然后单击“确定”按钮。4

19、) 单击选中“合肥”服务区。5) 在“服务区管理”窗口的二级操作信息列表,单击鼠标右键,在快捷菜单中单击“添加服务区字冠”菜单项。服务区配置说明:参数含义示例字冠类型该服务区管辖ISDN会场、IP会场的区号。选IP服务区字冠该服务区管辖地区的区号。由09的数字组成,字符串最大长度为20个字符。0551字冠的名称该服务区管辖地区的名称。由任意可以显示的字符组成,字符串最大长度为40个字符。合肥备注标识该字冠的其它信息。无根据上表的参数说明和示例,添加服务区字冠,然后单击“确定”按钮。2.4.3 添加MCU 86501) 在导航树处单击“MCU管理”项。2) 在一级操作信息列表中单击鼠标右键,在快

20、捷菜单上单击“添加”菜单项,弹出“添加MCU”窗口。3) 选择MCU类型为“ViewPoint 8650”,单击“下一步”按钮,进入“添加8650”窗口。配置参数说明:参数含义示例名称标识该MCU的名称。MCU 8650类型有主用、备用两种类型。【注意】界面的缺省值为“主用”,当选择“备用”时,该MCU就被定义为备用MCU。当RM的配置文件RMCC.ini中的参数“BACKUPMCU”设为“1”时,“类型”与“备用MCU”参数才可用。备用MCU选择备用的MCU。l 只有预先添加某个MCU为备用MCU后,才能在该处下拉列表指定备用MCU。l 当MCU发生主备倒换时,主用MCU的区号也被倒换到备用

21、MCU上,因此备用MCU区号可以任意选择。MCU区号8650所属区域的区号,在“合肥”服务区已经添加该区号为IP类型字冠。0551连接密码8650与RM的连接密码。【注意】该连接密码必须与Error! Reference source not found.中“password”的值保持一致。123456IP地址8650 GE0网口的IP地址。依据实际配置参数端口8650同RM通信的端口号。【注意】该端口号必须与Error! Reference source not found.中“local-listening-port”的值保持一致。5000备注标识该8650的其它信息。根据上表的参数说明及

22、示例,配置8650参数,单击“完成”按钮。2.4.4 添加会场单击导航树处的“会场管理 会场”项。在一级操作信息列表中单击鼠标右键,在快捷菜单中单击“添加会场”菜单项,进入 “会场信息”窗口。如下图所示:单击“下一步”,弹出如下图所示IP参数说明如下:参数含义示例终端号码由SC前缀和终端编号组成。终端编号由09、*和#组成。如实例所示中“010”是SC前缀,“0001”是终端编号。终端号码必须与在IP终端上配置的终端号码保持一致。0100001终端密码IP终端向SC注册时的合法性认证。若IP终端注册口令与终端密码一致,IP终端才能成功注册到SC。否则SC认为该终端是非法。123456配置终端号

23、码、终端密码。单击“下一步”按钮,直至完成。2.5 配置SM数据2.5.1 登陆SM双击桌面快捷图标“”,桌面上将弹出“登录SwitchManager”的提示框,如下图所示。登陆SM参数说明如下:参数项参数说明用户名可自行设置。首次登陆时使用缺省值admin。密码可自行设置。首次登陆时使用缺省值为ADMIN。输入正确的用户名和密码即可启动SM,进入如图所示窗口。2.5.2 添加SC在导航树处单击“GK管理”项,进入下图所示的“GK管理”窗口。 SC正常工作状态 SC离线状态 主用SC 备用SC在操作信息列表中单击鼠标右键,在快捷菜单中单击“添加”按钮,弹出下图所示的“GK基本参数”对话框。SC

24、基本参数说明参数项参数说明GK名称必填。任意可以显示字符组成的字符串,最大长度为50个字节。主机1/2至少设定一个IP地址。根据实际情况设置主用/备用SC的IP地址。这里的IP地址需要和gkcfg.ini配置文件中的IP-Manager保持一致。若没有启动双机热备份,只设置主用IP即可。配置GK基本参数。单击“下一步”按钮,进入下图所示对话框。GK前缀参数说明参数说明前缀SC管理的区的唯一标识。描述可在此处描述前缀所标识的区域信息。配置GK前缀。单击“下一步”按钮,进入“GK信息”框。在“GK信息”框中,查看上述配置结果无误后,单击“完成”按钮,SC添加完毕。2.5.3 添加MCU节点通过添加

25、MCU类型节点,在SC上定义MCU8650 、MCU8630,具体操作步骤如下。 在导航树处单击“GK管理/Local_GK”项,进入“GK管理”窗口。 在标签栏中单击标签,进入“节点信息”窗口。 在“节点信息”窗口的操作信息列表中单击鼠标右键,在快捷菜单中单击“添加节点”菜单项,弹出下图所示“节点基本参数”窗口。MCU节点基本参数说明参数项参数说明节点类型必选。选择节点类型为MCU。节点状态必选。节点所处的状态:l 预定义:只表明节点信息被预定义,不表明节点现在是否在线。对于具备接受RAS消息的节点可以设置为预定义节点。l 永久在线:不具备接受RAS消息的节点设置为永久在线状态后才能够接受呼

26、叫。带宽上限必选。单个节点可申请使用的最大带宽,带宽范围为05000000kbit/s。默认MCU类型节点的最大带宽为250000kbit/s。最大呼叫数为100。最大呼叫数必选。节点能同时处理的最大呼叫数数目,因节点类型不同而不同。MCU类型节点的最大呼叫数为1200之间的任何一个整数。认证方式必选。SC鉴权节点策略:l 预定义IP认证:SC根据节点IP鉴权。l 密码认证:SC根据在节点侧输入的注册密码鉴权。IP地址节点IP地址。永久在线节点必须配置。 配置MCU类型节点基本参数。单击“下一步”按钮,进入“节点别名”对话框。定义节点别名:配置MCU的节点名。该节点名必须和MCU侧的设置保持一

27、致。 单击“节点别名”窗口中“下一步”按钮,进入“网关前缀号”窗口。 通过和按钮,设置网关前缀号。在“网关前缀号”窗口中单击“下一步”按钮,进入“节点信息”对话框。 单击“完成”按钮,节点添加完毕。2.6 召开会议召开会议过程包括定义、调度和结束会议。2.6.1 定义会议 在导航树处单击“会议管理 预定义会议”项,进入“预定义会议”窗口。 在操作信息列表中单击鼠标右键,在快捷菜单中单击“添加”菜单项,进入下图所示的“基本参数”窗口。会议基本参数说明:参数含义示例接入号由MCU前缀和子会议编号组成。子会议编号是由5位数字组成的,取值必须在子会议号区间内。子会议号是不能重复的,否则调度会议会失败。

28、01060000会议名称标识待添加的会议。最简会议用户帐号会议召集人的帐号。RM未接入第三方认证系统此项可任意填写,视讯系统不会认证该帐号,但若RM配置了启用检查会场号码的有效性时,该帐号就必须是RM上已经定义的会场。8888会议密码会议控制密码。终端控制会议时必须输入该会议密码。8888会议描述标识本次会议的其它信息。空 填写会议基本信息,然后单击“下一步”按钮,进入下图所示的“会议属性”窗口。技术参数说明:参数含义传输速率本会议召开时,各会场同MCU通信的速率,可选择64kbit/s8Mbit/s。【注意】需要同3G无线终端互通时,请选择会议速率为64kbit/s。使用流服务选中表示本会议

29、提供流服务。支持数据会议设置会议是否同步启用数据会议,数据会议速率为数据会议终端同DCS(Data Conference Server)的通信速率。数据会议业务包括程序共享、文件传送、电子白板和聊天功能。支持多画面/多画面模式设置本会议是否支持多画面,如果需要则选中“支持多画面”复选框,并选择多画面模式。多画面是指一个终端屏幕同时显示2个以上与会会场的图像,多画面被广播后,视讯用户能同时看到多个会场图像。多画面模式有42种,不同多画面模式在显示的会场数、会场位置排列或会场在多画面上大小不同。支持声控切换设置会议中是否使用声控切换方式来切换广播的会场。声控门限是启用会场声控功能的声音阈值,某会议

30、启用声控功能后,MCU将比较与会会场送过来的音量,如果会场(一个或多个)的音量超过设置的声控门限,MCU将广播音量最大的会场;否则,MCU不执行声控切换操作。支持组播若本次会议支持需要支持组播,则选中“支持组播”复选框,并设置组播参数。【注意】组播会议只能在MCU8650或MCU8650上调度。关闭LSD选中表示本会议关闭LSD通道。【注意】关闭LSD后将不允许会场控制远端摄像机。支持速率适配若与会会场以两种以上速率连接入会,则需要使用速率适配。【注意】如果本会议中某会场的传输速率低于本会议的传输速率,且本会议没有速率适配资源,则会议将不能被成功调度。支持辅流若本次会议需要支持双流模式,则选中

31、支持辅流”复选框,并设置辅流参数。 设置会议技术参数,然后单击“下一步”按钮进入下图所示的窗口。 在上图的下侧信息栏选中site1会场,单击“添加”按钮添加site1会场。依此方法依次添加site2和site3会场,然后单击“下一步”按钮,进入“参数汇总页”窗口。 单击“完成”按钮。2.6.2 调度会议 在导航树处单击“会议管理 预定义会议”项。 在一级操作信息列表选中“最简会议”会议,单击鼠标右键,在快捷菜单中单击“调度”菜单项,弹出下图所示的窗口。会议调度参数参数含义示例帐号/密码本次会议召集人的帐号和密码。【注意】当RM未连接第三方认证计费系统时,RM不对帐号和密码进行校验,此时可输入

32、任意帐号和密码。8888/8888开始/结束时间本次会议开始/结束时间,窗口将显示本次会议开始和结束时间的缺省值。不修改复制会议是否在预定义会议中保留该会议。选中表示调度会议的同时在预定义会议中保留该会议。是调度方式建议选择“自动调度”。l 自动调度:由RM根据调度策略自动分配MCU。l 手工调度:由用户为每个会场指定接入的MCU。自动调度调度永久/周期会议选择本会议是否为永久会议还是周期会议。不选 全部采用缺省值,单击“调度”按钮。如果会议调度成功,该会议将立即召开。2.6.3 结束会议会议进行到预定的会议结束时间时,RM将结束会议;会议尚未到预定的会议结束时间用户也能结束会议。操作步骤如下

33、 在导航树处单击“会议管理 活动会议控制”项,选中要结束的活动会议。 在一级操作信息列表中单击鼠标右键,在快捷菜单中单击“结束会议”菜单项。3 安装RMCC多点资源管理中心软件3.1 安装RMResourceManager为标准的安装程序,安装中将弹出对话框提示用户确认或输入相关信息,整个安装过程简单、方便。具体安装步骤如下: 将ResourceManager安装光盘放入ResourceManager服务器(计算机名为serverRM)的光驱,双击“Install”目录下“ResourceManager Enterprise.exe”文件。 根据窗口提示信息执行安装操作,直至弹出下图所示的“

34、安装类型”窗口。 选择“Access 数据库”单选按钮,单击“下一步”按钮,弹出下图所示窗口。 选择“多用户模式”,单击“下一步”按钮,继续安装操作。 安装过程中,将弹出系统自动生成的RM参数配置文件“RMCC.ini”,修改RMCC.ini。 保存RMCC.ini。3.2 配置RMCC.ini中的数据库参数除数据库参数外,RMCC.ini中的大部分参数可以使用缺省值。只有正确配置数据库RM核心和RM界面才能连接数据库。找到“Database”,其下的“Name、UID和PWD”3项参数说明见下表所示。参数含义示例NameOracle客户端应用程序(本文指RM核心/界面)连接Oracle客户端

35、的网络服务名,是RM核心或界面连接Oracle客户端的“桥梁”,缺省值为“R810RMCC”。【注意】网络服务名缺省值同数据库名称相同,但不是数据库名称。instNSNUID和PWDRM核心或界面访问数据库的用户名和密码。RM核心和界面通过Oracle客户端访问Oracle数据库,用户名和密码是Oracle数据库提供给它们访问的“钥匙”。UID和PWD的缺省值分别为“yunying”和“yunying”。【注意】用户名和密码区分大小写。UID:instDBPWD:instpassword按照示例修改,如图所示的灰底字符部分。3.3 安装后检查安装完毕,需要检查ResourceManager是否

36、安装成功。具体检查步骤如下:在ResourceManager服务器上打开“控制面板”窗口,进入“管理工具”窗口。双击图标,打开“服务”窗口。在“服务”窗口中查找是否存在名称为“ResourceManager”服务。如果没有找到该项服务,表示ResourceManager没有安装成功。3.4 启动系统服务ResourceManager的系统参数配置完毕,即可按照以下顺序启动服务:打开ResourceManager核心服务器的“控制面板”窗口“管理工具”窗口“服务”窗口。在“服务”窗口中查找名称为“ResourceManager”服务,启动该项服务。3.5 刷新LicenseLicense文件是用

37、于限制ResourceManager管理的最大MCU个数和最大已调度会议数。刷新License文件的步骤如下:首次运行ResourceManager后,停止ResourceManager服务。将在华为技术支援中心申请的“License.dat”文件同名替换“ResourceManager安装路径ResourceManager”目录下的文件。4 安装SC&SM多点控制管理中心软件4.1 安装SwitchCentre将网络控制系统安装光盘放入光驱,双击“InstallSwitchCentre”目录下“SwitchCentre.exe”文件。根据提示信息,执行安装操作。安装过程中需要注意如下窗口。选

38、择组件 注意:根据实际情况选择SwitchCentre组件,其中“SwitchCentre”必选。若SwitchCentre提供双机热备份功能,则选中“SwitchCentre Vrrpd”组件。安装过程中,弹出系统自动生成的配置文件gkcfg.ini、gkagent.ini和vrrpd.ini文件,配置相关系统参数,并保存该配置文件。4.2 安装SwitchManager将网络控制系统安装光盘放入光驱。双击“InstallSwitchManager”目录下的“SwitchManager.exe”文件。根据窗口提示信息,安装SM软件。安装过程中弹出“选择数据库类型”对话框,如下图所示。选择“A

39、CCESS”,单击“下一步”按钮,进入“安装类型”窗口,如下图所示。选中“完全安装”,单击“下一步”按钮。根据窗口提示信息,完成安装。4.3 配置系统参数配置系统参数主要配置以下文件:gkcfg.ini和gkmcfg.ini文件。4.3.1 配置SwitchCentre系统参数SwitchCentre本地无配置界面,其基本运行参数通过配置文件配置,配置文件名为gkcfg.ini。gkcfg.ini文件是文本文件,位于“网络控制系统安装路径SwitchCentre”目录下。使用notepad文本编辑器打开gkcfg.ini,请参见下表所示的参数说明配置gkcfg.ini文件。配置参数参数说明缺省

40、值bPermitCallip【含义】是否允许直接呼叫IP地址。【作用】是否允许SC上的节点直接使用IP地址呼出。【相关影响】允许在线节点接受IP地址呼叫通过设置Accept-valid-call-only0实现。【取值范围】0:不允许1:允许【缺省值】0【设置方法】把缺省值修改为实际值。【示例】04.3.2 配置SwitchManager系统参数SwitchManager配置文件名为gkmcfg.ini,是文本文件。gkmcfg.ini位于“网络控制系统安装路径SwitchManagerGKM”目录下。使用notepad文本编辑器打开配置文件,请参见下表所示的参数说明配置gkmcfg.ini文

41、件。配置参数参数说明缺省值OPEN_ACCOUNT_MODE【含义】选择SM的放号模式。【作用】配置视讯系统的放号模式。【取值范围】1:第三方放号系统放号2:ResourceManager放号3:SM本地界面放号【缺省值】3【设置方法】根据实际放号方案选择放号模式。【注意】如果选择“2”,须与ResouceManager连接,即ENABLE1。【示例】34.4 启动系统服务安装了网络控制系统并配置相关文件后,即可按照以下顺序启动服务:打开SwitchCentre服务器的“控制面板”窗口“管理工具”窗口“服务”窗口。在“服务”窗口中查找名称为“SwitchManager”服务,并启动该项服务。同

42、理,打开SwitchCentre服务器的“服务”窗口,在“服务”窗口中查找并启动名称为“SwitchCentre”、“SwitchCentre Agent”和“SwitchCentre VRRP”服务。4.5 刷新License License文件是用于设置SwitchCentre所支持最大用户数。刷新License文件的步骤如下:首次运行SwitchCentre后,停止SwitchCentre服务。将在“网络控制系统安装路径SwitchCentre”目录下找到的“License.txt”文件提供给华为公司技术支援工程师,申请License文件。将申请到的“License.txt”文件替换“网

43、络控制系统安装路径SwitchCentre”目录下的同名文件。 注意:不可删除原License.txt文件,因为该文件仅在安装SwitchCentre时生成。5 MCU Viewpoint 8650维护指南5.1 登录Viewpoint 8650Telnet是Windows操作系统内的一个外部命令,可使用两种方式进入: 在命令行模式下直接输入“Telnet”命令,如在命令行提示符“C:”后输入“Telnet空格8650的QCCB板的GE0网口的IP地址(缺省IP为10.128.51.203)”,按“Enter”键即可。 在任务栏上单击“开始 运行”菜单项,在“打开”窗口内输入“Telnet空格8650的QCCB板GE0网口的IP地址(缺省IP为10.128.51.203)”,按“Enter”键即可。5.2 Viewpoint 8650内部命令8650内部一般命令格式是:“命令空格参数”。将以设置8650与RM的连接密码为例,说明Telnet命令行的使用方法: 登录8650后,Telnet操作窗口将出现命令行提示符“”。 输入“system-view”,按“Enter”键,出现“MCU8650”提示符。 输入“bnrm”,按“Enter”键,出现“MCU8650-RM”提示符。 输入要设置的密码如“password 123456”,按“Enter”键,出现下
