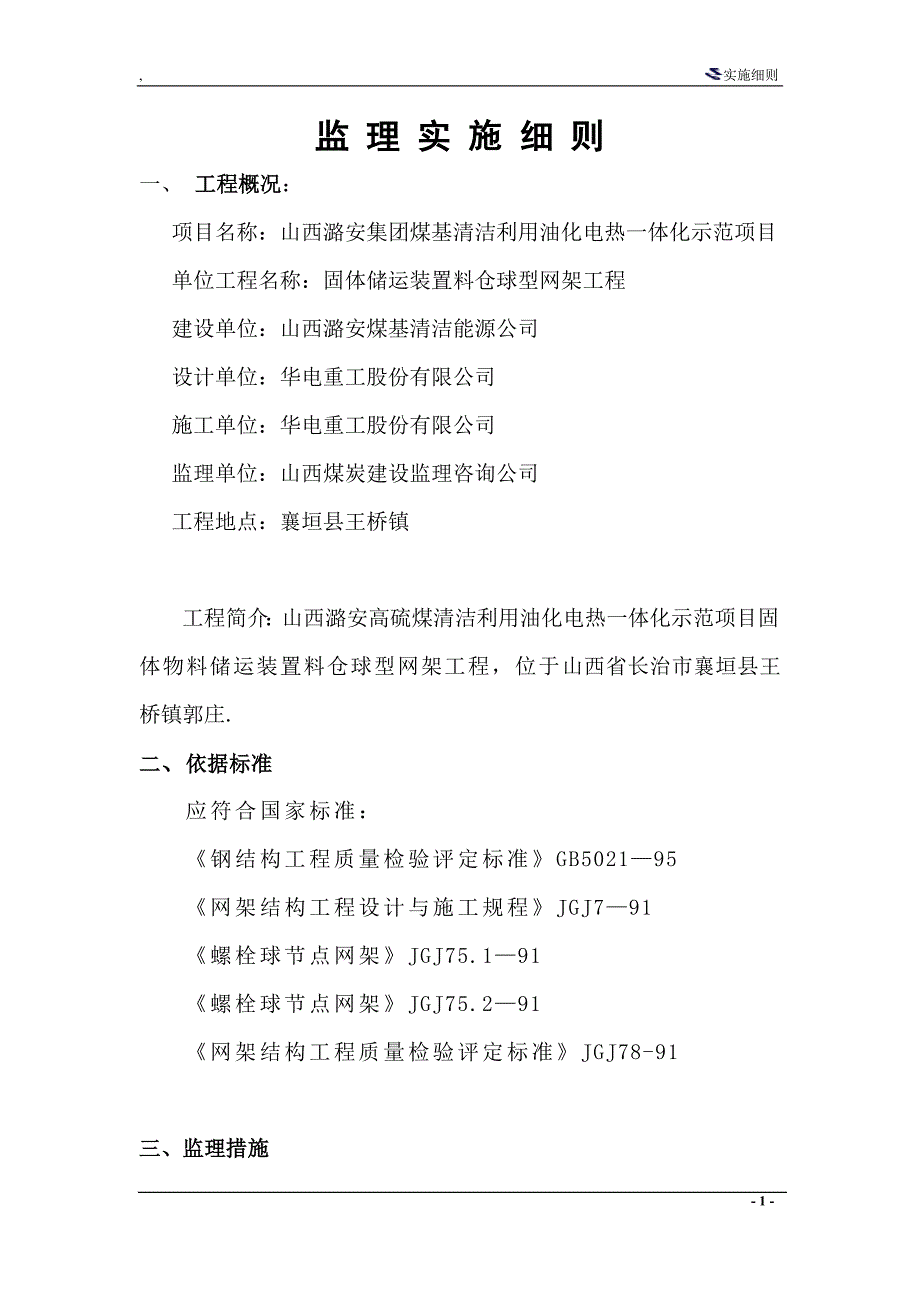

1、 实施细则监 理 实 施 细 则一、 工程概况：项目名称：山西潞安集团煤基清洁利用油化电热一体化示范项目单位工程名称：固体储运装置料仓球型网架工程建设单位：山西潞安煤基清洁能源公司设计单位：华电重工股份有限公司施工单位：华电重工股份有限公司监理单位：山西煤炭建设监理咨询公司工程地点：襄垣县王桥镇工程简介：山西潞安高硫煤清洁利用油化电热一体化示范项目固体物料储运装置料仓球型网架工程，位于山西省长治市襄垣县王桥镇郭庄. 二、依据标准应符合国家标准：钢结构工程质量检验评定标准GB502195网架结构工程设计与施工规程JGJ791螺栓球节点网架JGJ75.191螺栓球节点网架JGJ75.291网架结

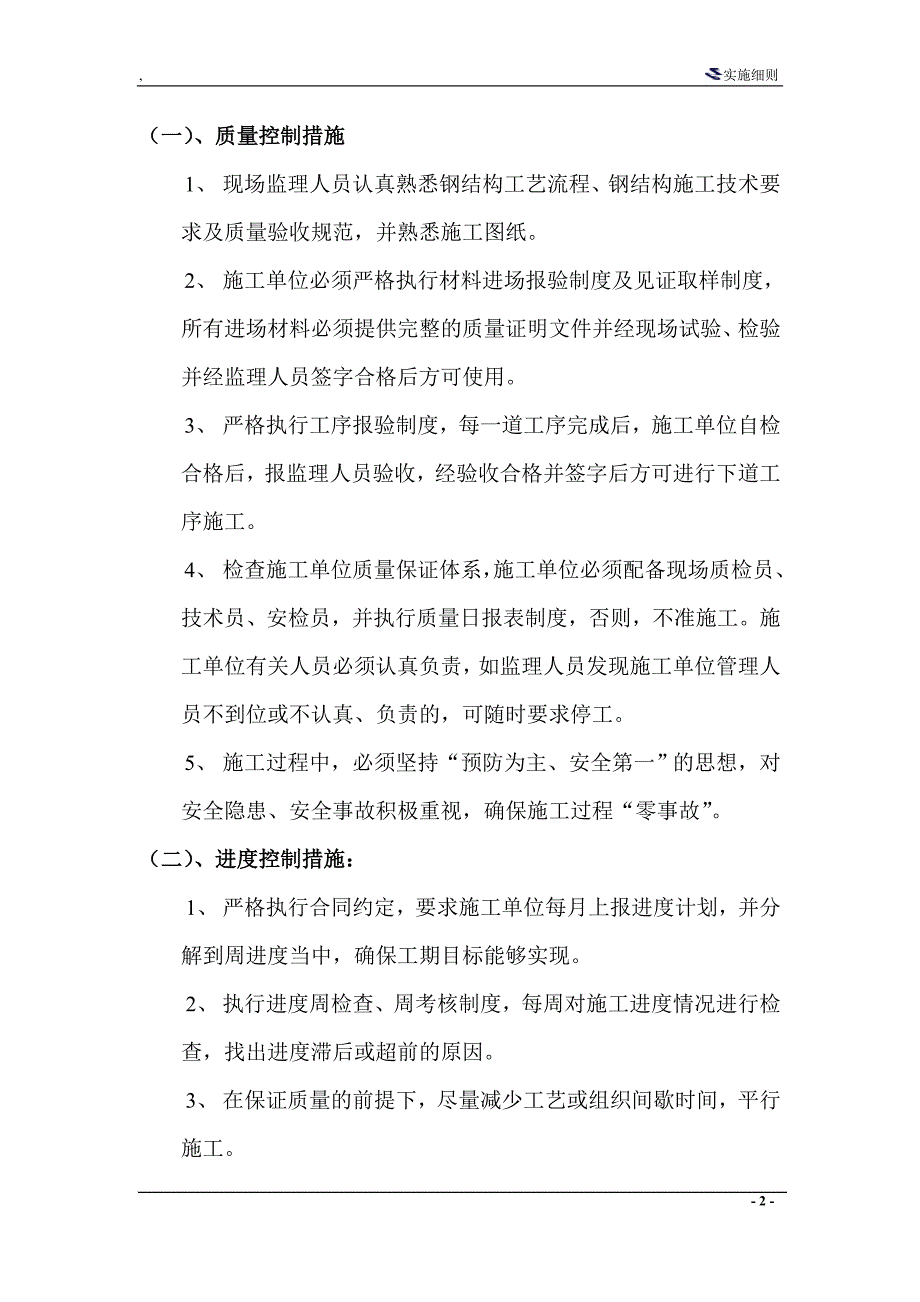

2、构工程质量检验评定标准JGJ78-91三、监理措施（一）、质量控制措施1、 现场监理人员认真熟悉钢结构工艺流程、钢结构施工技术要求及质量验收规范，并熟悉施工图纸。2、 施工单位必须严格执行材料进场报验制度及见证取样制度，所有进场材料必须提供完整的质量证明文件并经现场试验、检验并经监理人员签字合格后方可使用。3、 严格执行工序报验制度，每一道工序完成后，施工单位自检合格后，报监理人员验收，经验收合格并签字后方可进行下道工序施工。4、 检查施工单位质量保证体系，施工单位必须配备现场质检员、技术员、安检员，并执行质量日报表制度，否则，不准施工。施工单位有关人员必须认真负责，如监理人员发现施工单位管理

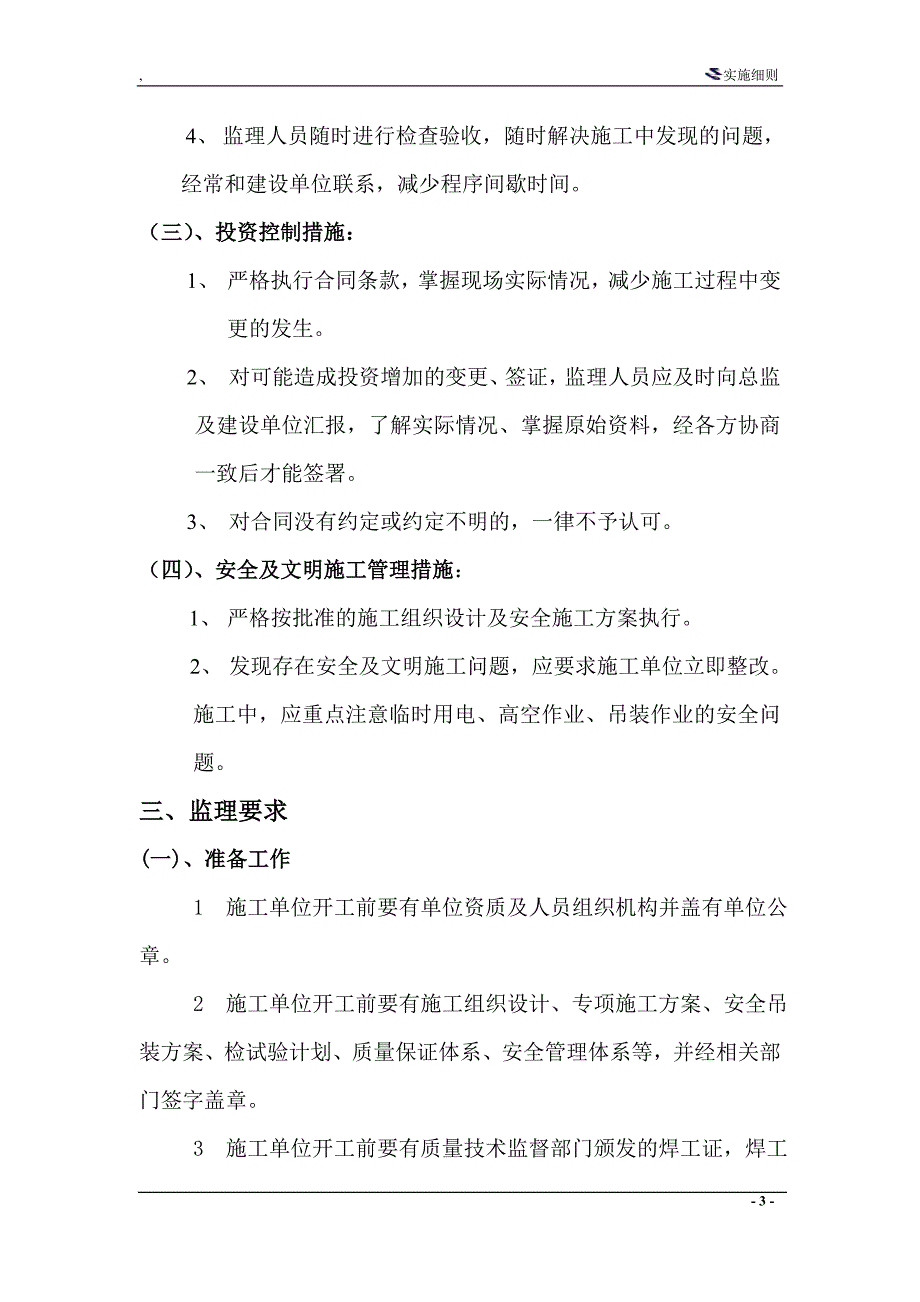

3、人员不到位或不认真、负责的，可随时要求停工。5、 施工过程中，必须坚持“预防为主、安全第一”的思想，对安全隐患、安全事故积极重视，确保施工过程“零事故”。（二）、进度控制措施：1、 严格执行合同约定，要求施工单位每月上报进度计划，并分解到周进度当中，确保工期目标能够实现。2、 执行进度周检查、周考核制度，每周对施工进度情况进行检查，找出进度滞后或超前的原因。3、 在保证质量的前提下，尽量减少工艺或组织间歇时间，平行施工。4、 监理人员随时进行检查验收，随时解决施工中发现的问题，经常和建设单位联系，减少程序间歇时间。（三）、投资控制措施：1、 严格执行合同条款，掌握现场实际情况，减少施工过程中变

4、更的发生。2、 对可能造成投资增加的变更、签证，监理人员应及时向总监及建设单位汇报，了解实际情况、掌握原始资料，经各方协商一致后才能签署。3、 对合同没有约定或约定不明的，一律不予认可。（四）、安全及文明施工管理措施：1、 严格按批准的施工组织设计及安全施工方案执行。2、 发现存在安全及文明施工问题，应要求施工单位立即整改。施工中，应重点注意临时用电、高空作业、吊装作业的安全问题。三、 监理要求(一) 、准备工作 1 施工单位开工前要有单位资质及人员组织机构并盖有单位公章。 2 施工单位开工前要有施工组织设计、专项施工方案、安全吊装方案、检试验计划、质量保证体系、安全管理体系等，并经相关部门签

5、字盖章。 3 施工单位开工前要有质量技术监督部门颁发的焊工证，焊工等级范围要符合图纸设计要求。 4 施工单位开工前网架使用的钢材要有检测报告和复检报告，焊接用的焊条、焊剂、焊丝要有合格证及检测报告， 5 螺栓球节点的成品球最大受力的螺纹要有抗拉强度检验报告。 6 吊装所用的吊车必须检验合格。二、 施工要求 1 安装网架前要对各预埋钢板点进行标高测量并确定统一的标高。 2 吊装所用的吊车必须有专人进行指挥并统一口令。 3 当使用多台吊车时，两吊车之间必须留有足够的安全距离并且吊车的支腿处必须有足够的承载力。 4 安装网架前要确定拼装顺序和拼装工艺。 5 杆件焊接收缩量当钢管球节点加衬管时，每个焊

6、口放1.5-3.5mm。不加衬管时,每个焊口放1.0-2.0mm,焊接钢板节点,每个节点2.0-3.0mm。 6 现场放置的构件要有防雨淋措施。6 焊接节点网架总拼后，所有焊缝必须进行外观检查，对钢管风架的拉杆与球的对接焊缝，必须作无损检测。7、 网架结构总拼后及屋面施工完应测挠度值，不得超过设计值15%。8、 高空作业人员必须有特种作业上岗证并且要年轻、身体健康，在高空作业时必须正确使用防护用品。45、螺栓球的各孔螺纹尺寸应符合普通螺纹基本尺寸GB156-81粗牙螺纹的规定，公差则应符合普通螺纹公差与配合GB197-816H级精度要求。三、风险分析：网架属于钢结构，因此结构的接头，一是焊接，

7、二是螺栓，是控制的关键。当采用焊接时，球体节点的材料成份、二个半球的对焊质量等是控制重点，因为球节点过大变形或开裂均会造成网架严重变形而无法使用；当采用螺栓接头时，则须重点控制球体的加工精度、螺牙的公差、材质强度，否则在拼装时则无法满足进牙数的要求和各节点拧紧的要求，受力后会发生网架整体塌落之严重后果。因此为保证网架质量安全，应严格按相应验收规范进行过程检验及完工后的挠度值之控制。冬期施工网架工程，宜优先选用螺栓球网架拼装，当采用焊接时，应遵守建筑工程冬期施工规程中钢结构工程中的有关规定。四、控制点：1、材质必须符合设计要求及相应规范标准。2、拼装过程的质量控制，重点球节点的单向轴心受拉和受压

8、承载力试验与母材等强要求。螺栓球节点对成品球最大螺栓孔的螺纹进行抗拉强度试验。3、网架安装应首控施工及安装方案，要有切实把握。4、基准轴线、柱顶标高必须符合设计及标准。五、预检项目：1、制作及安装的施工方案：重点在材质、焊接、螺栓以及安装措施及安全防范等方面。2、焊机、焊条检查。3、精加工设备条件等。4、钢球焊接。5、螺栓球开孔加工。6、轴线、标高、安装、吊装设备等。7、冬期施工方案：符合冬期施工规程中钢结构工程中的有关规定。六、隐蔽工程：焊缝：应符合设计要求及钢结构施工验收规范的相应规定。螺栓进入节点球体的螺牙数。七、实测抽查：1、焊接球焊缝：每300只为一批,每批随机抽3只。2、焊接球的单

9、向受拉，受压承载力检验：以600只为一批,每批取3只为一组。3、焊接球表面质量：按各规格节点抽5%,但每种不少于5件。4、螺栓球外观检查：每种规格抽5%，不少于5只。5、螺纹尺寸：每种规格抽5%，不少于5只。6、成品螺栓球最大螺孔进行抗拉强度检查：同规格以600只为一批，每批取3只为一组随机抽检。7、网架安装后焊缝外观100%检查，对大中型跨度的网架拉杆与球的对接焊缝无损探伤抽样不少于焊口总数的20%。8、网架结构安装允许偏差的检查：抽小单元数的10%，且不少于5件。9、油漆涂层外观：按杆件、节点数各5%，每件抽3处。八、旁站检查：1、承载力试验。2、网架球体、杆件的焊接。3、网架螺栓球连接杆的拧紧。4、安装后的挠度值的测量。九、试验项目：1、焊接球的单向轴心受拉、受压承载力试验。2、最大的螺孔进行抗拉强度试验。十、提供资料：1、施工方案2、钢材品种、型号、规格等的质保书或复验报告。3、焊接球、螺栓球、节点板等规格、品种的质保书、出厂合格证和试验报告。4、焊条质保书。5、焊工的资质证书、焊接探伤报告。6、基准轴线位置、柱顶面标高复测记录和试验报告。7、涂料、稀释剂和固化剂等品种、规格质保书或复验报告。8、工程技术签证。9、隐蔽工程验收单。 1 山西煤炭建设监理咨询公司 煤基合成油540项目监理部 2014年1月9日 - 8 -
