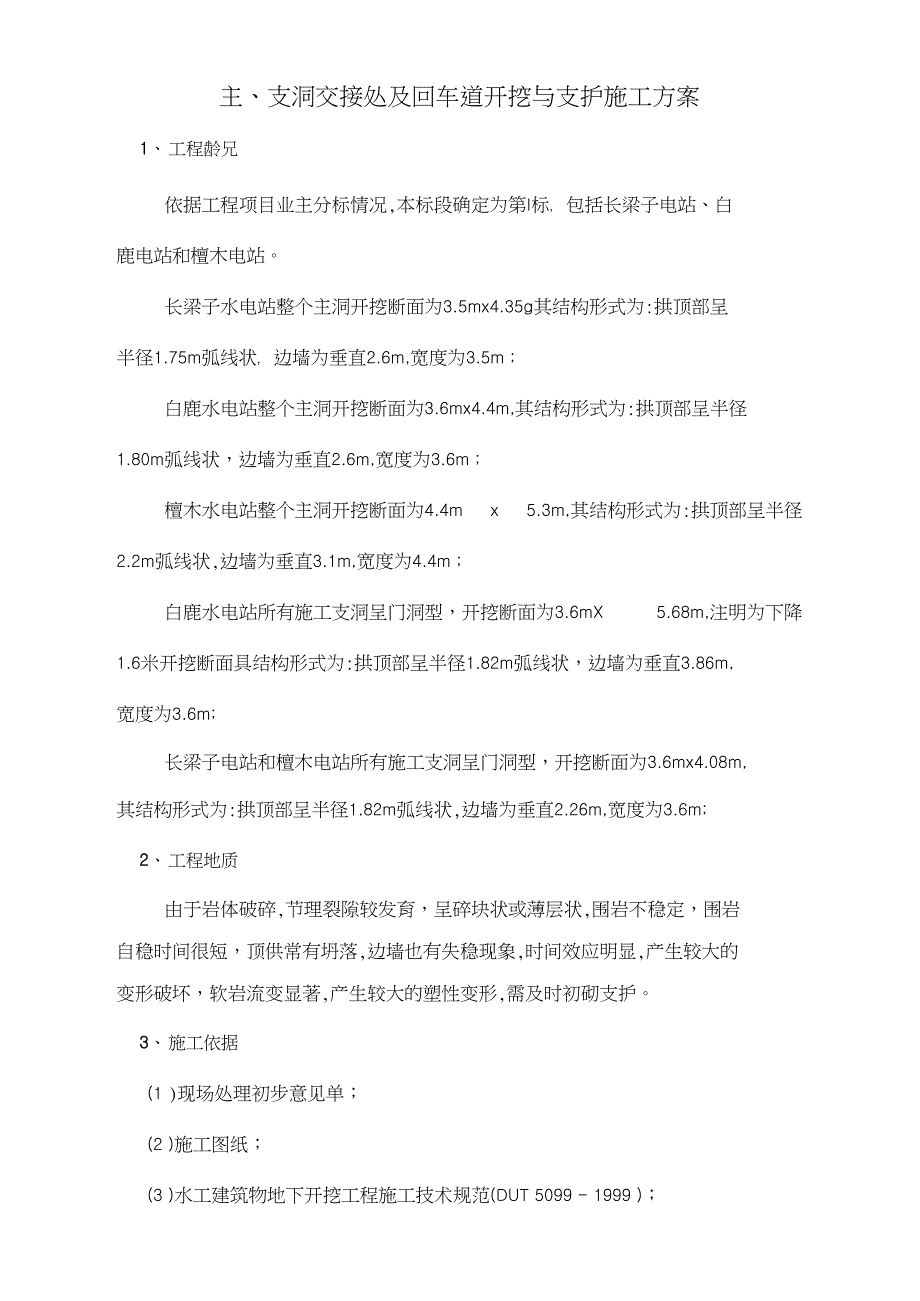

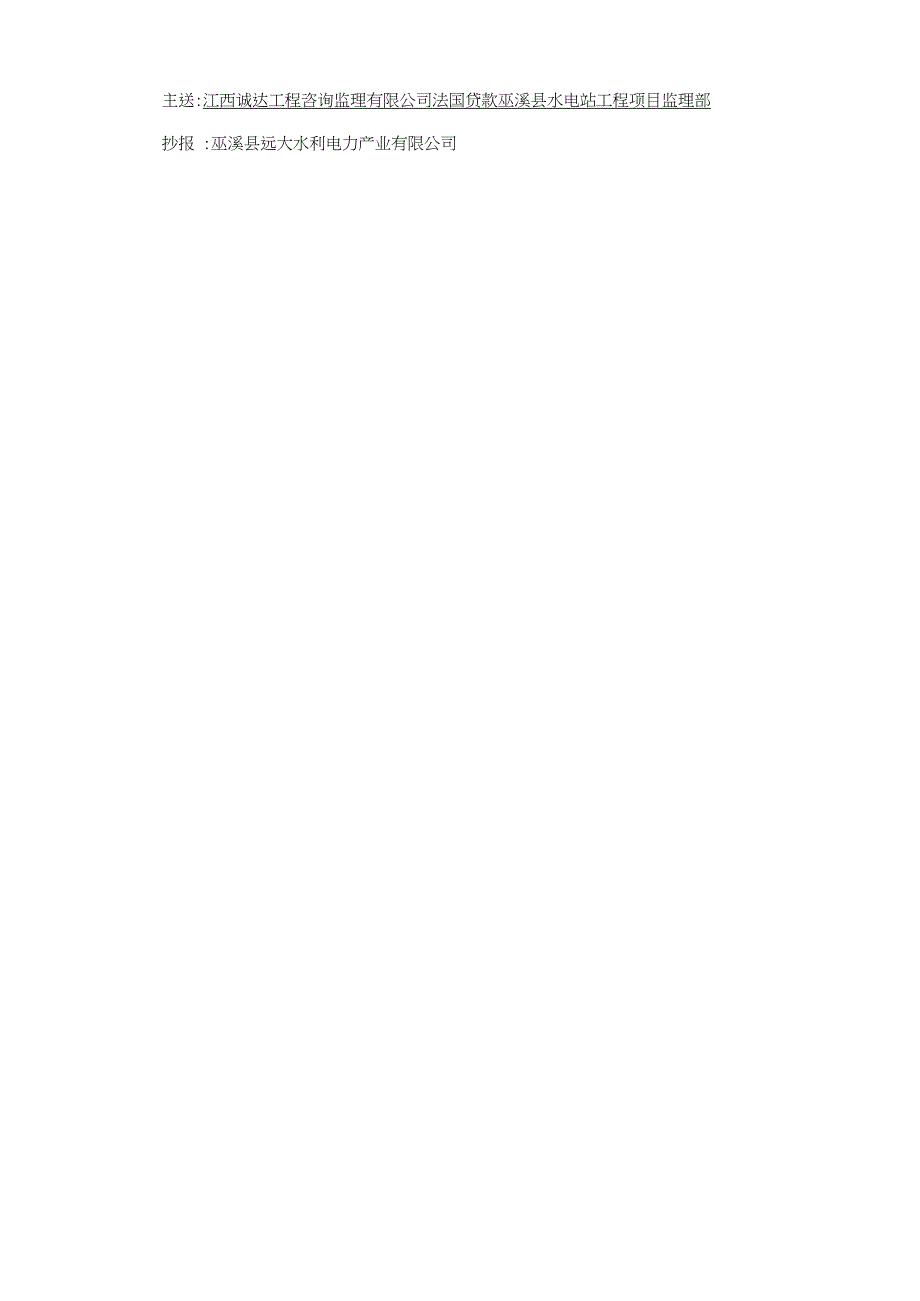

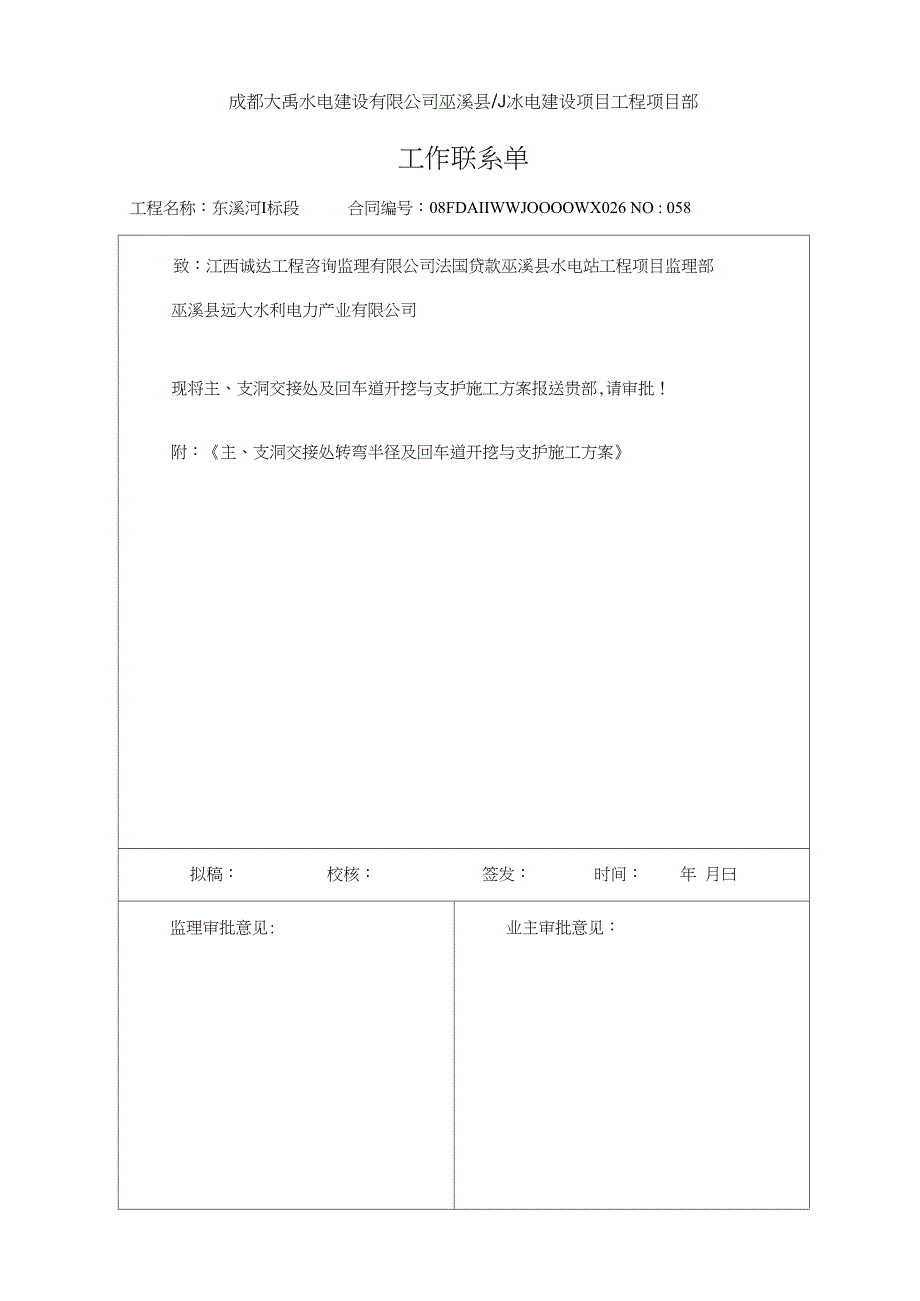

1、成都大禹水电建设有限公司巫溪县/J冰电建设项目工程项目部工作联系单工程名称：东溪河I标段合同编号：08FDAIIWWJOOOOWX026 NO : 058致：江西诚达工程咨询监理有限公司法国贷款巫溪县水电站工程项目监理部 巫溪县远大水利电力产业有限公司现将主、支洞交接处及回车道开挖与支护施工方案报送贵部,请审批！附：主、支洞交接处转弯半径及回车道开挖与支护施工方案拟稿：校核：签发：时间：年 月曰监理审批意见:业主审批意见：主送:江西诚达工程咨询监理有限公司法国贷款巫溪县水电站工程项目监理部抄报 :巫溪县远大水利电力产业有限公司主、支洞交接处及回车道开挖与支护施工方案1、工程龄兄依据工程项目业主
2、分标情况,本标段确定为第I标，包括长梁子电站、白 鹿电站和檀木电站。长梁子水电站整个主洞开挖断面为3.5mx4.35g其结构形式为:拱顶部呈 半径1.75m弧线状，边墙为垂直2.6m,宽度为3.5m ;白鹿水电站整个主洞开挖断面为3.6mx4.4m,其结构形式为:拱顶部呈半径 1.80m弧线状，边墙为垂直2.6m,宽度为3.6m ;檀木水电站整个主洞开挖断面为4.4m x 5.3m,其结构形式为:拱顶部呈半径 2.2m弧线状,边墙为垂直3.1m,宽度为4.4m ;白鹿水电站所有施工支洞呈门洞型，开挖断面为3.6mX 5.68m,注明为下降 1.6米开挖断面具结构形式为:拱顶部呈半径1.82m弧
3、线状，边墙为垂直3.86m, 宽度为3.6m;长梁子电站和檀木电站所有施工支洞呈门洞型，开挖断面为3.6mx4.08m, 其结构形式为:拱顶部呈半径1.82m弧线状,边墙为垂直2.26m,宽度为3.6m;2、工程地质由于岩体破碎,节理裂隙较发育，呈碎块状或薄层状,围岩不稳定，围岩 自稳时间很短，顶供常有坍落,边墙也有失稳现象,时间效应明显,产生较大的 变形破坏，软岩流变显著,产生较大的塑性变形,需及时初砌支护。3、施工依据(1 )现场处理初步意见单；(2 )施工图纸；(3 )水工建筑物地下开挖工程施工技术规范(DUT 5099 - 1999 )；(4 )水电水利工程锚喷支护施工规范(DUT51
4、81 - 2003 )；4、施工方法主、支洞交接处为了加快瞇洞施工，确保工程施工安全，为此,在主、支隧洞交接处 设置转弯半径为6.0米的圆弧段,见示意图。瞇洞开挖按光面爆破进行施工,爆破参数参照水电站I标段隧洞爆破施 工方案。回车道为了加快隧洞出渣，确保工程顺利进行施工,为此,在隧洞主洞同侧每隔80米设置一个回车道，尺寸为4.0mX6.0mX 2.5m,呈45度施工.见示意图。隧洞开挖按光面爆破迸行施工,爆破参数参照水电站标段隧洞爆破施工方5、支护方案 主、支洞交接处采用锚喷法和拱架支撑进行处理,其处理程序如下：A、排除淋水，用（p 19mm钢管插入排水孔内30 60cm ,钢管与岩面用棉纱封
5、 紧，再用1 ： 1水泥砂浆（加速凝剂）堵在棉纱外面，在钢管出口套塑料 管,沿洞侧悬挂,将淋水导入排水沟内；B、喷早强碇C20 ,封闭补平岩面，厚5cm ；C、按间距1.0x1.0m梅花形埋设锚杆（采用p22mm螺纹钢）,长3.0m，外 露 0.1 m ；D、挂网，（p6.5网格15cmx 15cm ,与岩面密贴并与锚杆头焊接；E、喷第二次早强碇C20 ,厚15cm ；F、116拱架支撑，间距为60cm ,连接筋为（p22 ,间距为60cm ；G、（p50PVC排水孔，孔深为3.0m,间距为3.0mx 3.0m视洞内排水情况而设置。 回车道采用锚喷法进行处理,其处理程序如下：A、喷早强碇C20 ,封闭补平岩面，厚5cm ；B、按间距l.Omxl.Om梅花形埋设锚杆（采用p22mm螺纹钢），长3.0m ,外 露 0.1 m ；C、挂网,（P6.5网格15x15cm ,与岩面密贴并与锚杆头焊接；D、喷第二次早强碇C20 ,厚15cm ；6、ISS根据现场处理初步通知单及结合处理方案,喷锚支护、拱架支撑及增 加转弯半径和回车道开挖工程量.以现场业主、监理确认实际发生工程量为 准。（注：文档可能无法思考全面，请浏览后下载，供参考。可复制、编制，期待 你的好评与关注）
