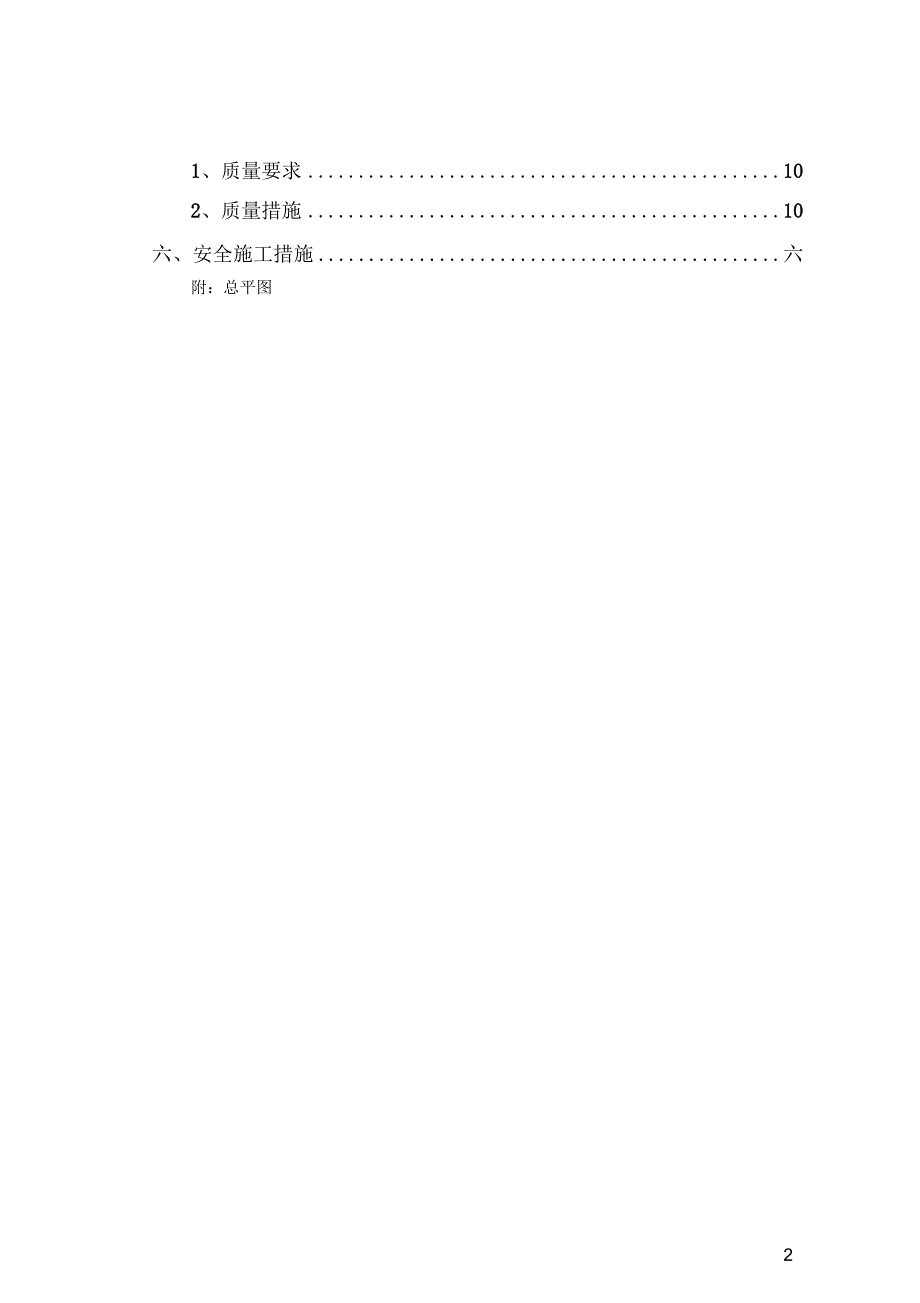

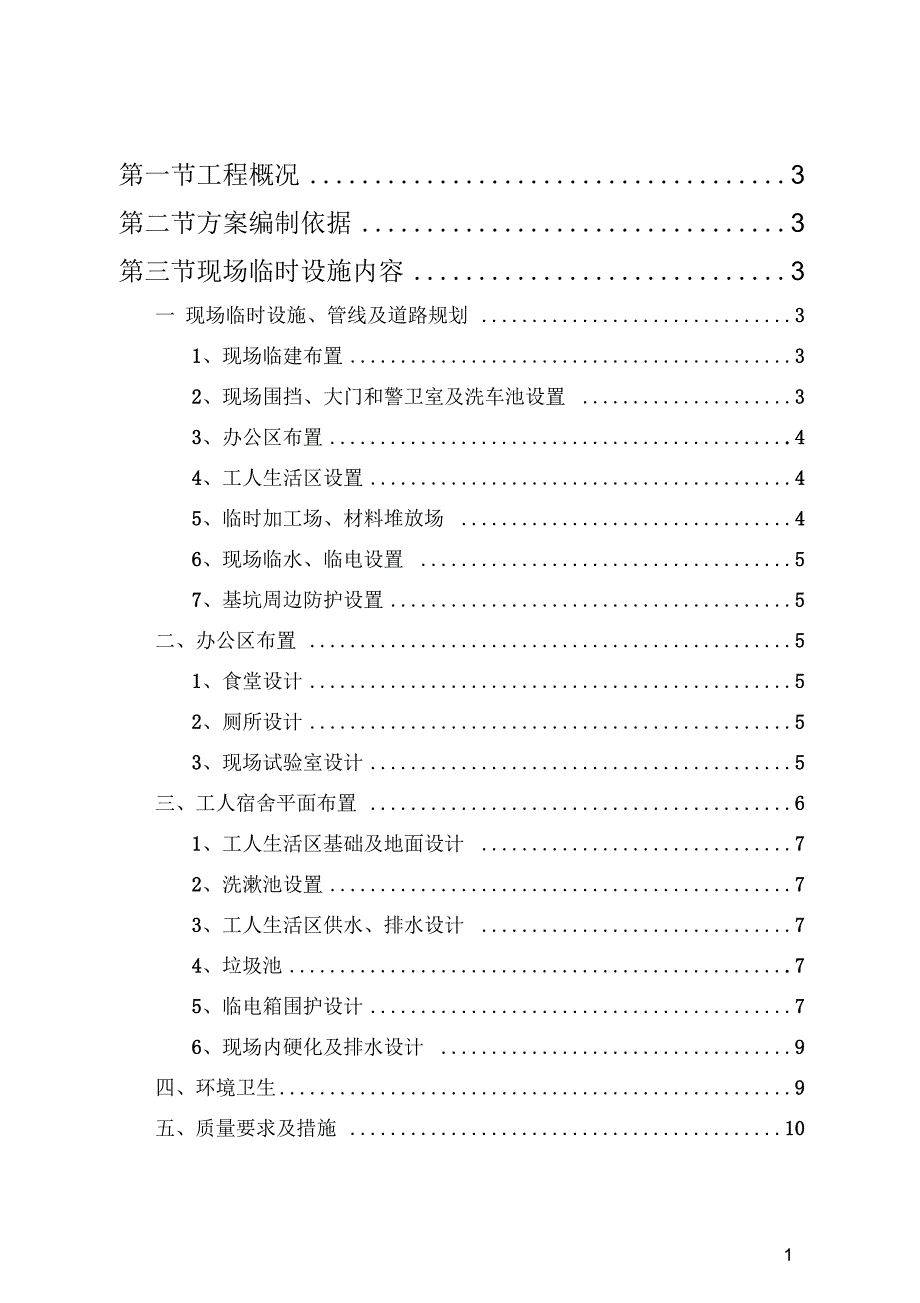

1、第一节工程概况3第二节方案编制依据3第三节现场临时设施内容3一 现场临时设施、管线及道路规划 31、现场临建布置32、现场围挡、大门和警卫室及洗车池设置 33、办公区布置.44、工人生活区设置45、临时加工场、材料堆放场 46、现场临水、临电设置 57、基坑周边防护设置5二、办公区布置 51、食堂设计52、厕所设计53、现场试验室设计5三、工人宿舍平面布置 61、工人生活区基础及地面设计 72、洗漱池设置73、工人生活区供水、排水设计 74、垃圾池.75、临电箱围护设计76、现场内硬化及排水设计 9四、环境卫生9五、质量要求及措施 101、质量要求102、质量措施10六、安全施工措施六附:总平

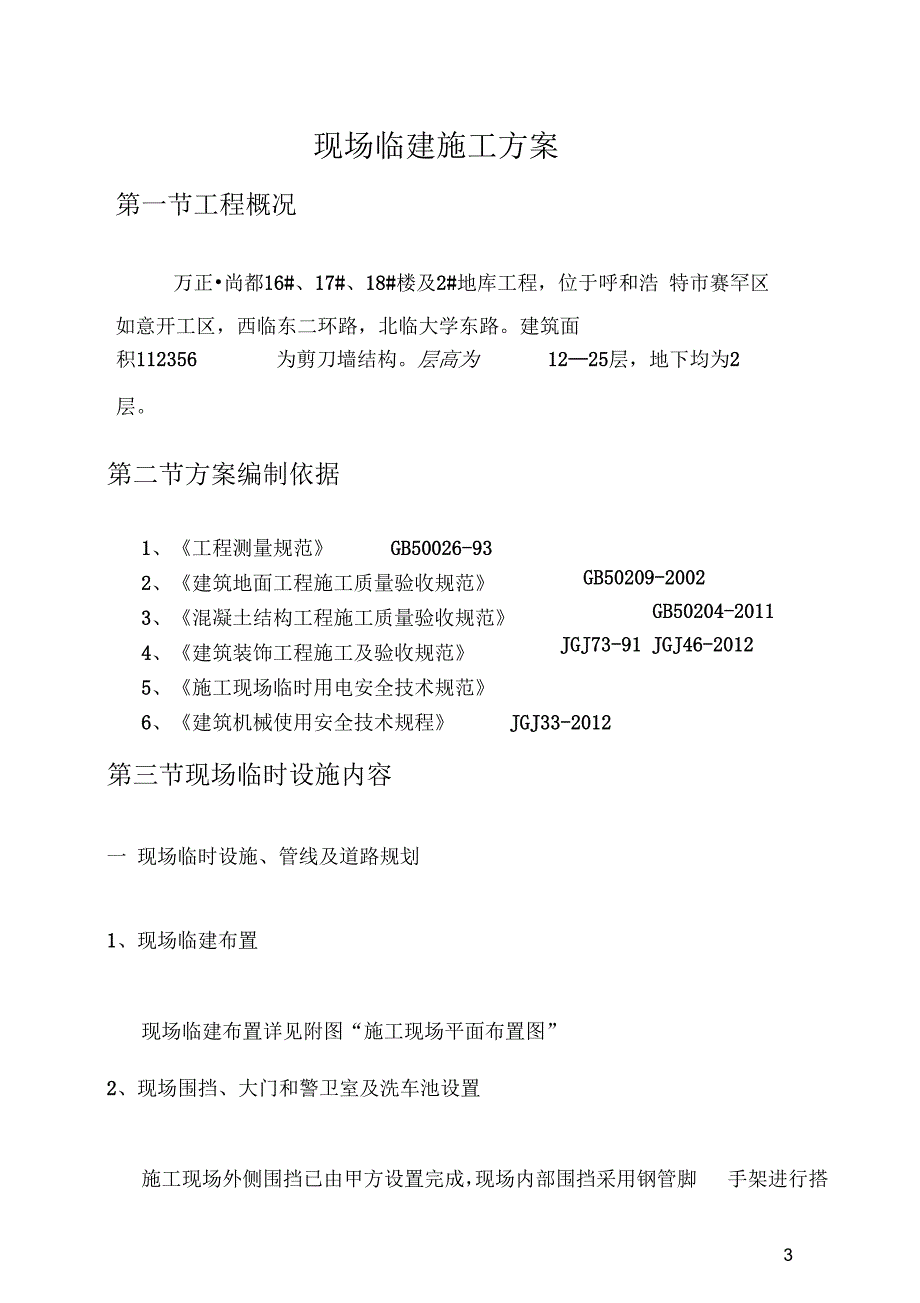

2、图11现场临建施工方案第一节工程概况万正尚都16#、17#、18#楼及2#地库工程,位于呼和浩 特市赛罕区如意开工区,西临东二环路,北临大学东路。建筑面积112356为剪刀墙结构。层高为层。1225层,地下均为2第二节方案编制依据GB50209-2002GB50204-2011JGJ73-91 JGJ46-20121、工程测量规范GB50026-932、建筑地面工程施工质量验收规范3、混凝土结构工程施工质量验收规范4、建筑装饰工程施工及验收规范5、施工现场临时用电安全技术规范6、建筑机械使用安全技术规程JGJ33-2012第三节现场临时设施内容一 现场临时设施、管线及道路规划1、现场临建布置现
3、场临建布置详见附图“施工现场平面布置图”2、现场围挡、大门和警卫室及洗车池设置施工现场外侧围挡已由甲方设置完成,现场内部围挡采用钢管脚 手架进行搭设,采用彩板进行围护。办公区临建用地采用彩钢板进行 围挡,按照CI标准进行布置,围挡高度 1.8米,基础表面用砂浆抹 平压光,高度同基础高度,构造柱内插入钢管至基础底部,基础埋深 300mm。现场大门按照CI标准进行制作安装,大门内侧设置警卫室,警卫 室采用成品彩钢活动房。3、办公区布置办公室采用二层彩钢板房,其中一层为综合开敞式办公室及分包 办公室,财务室、项目经理办公室、生产经理办公室及会议室。办公室内按照CI标准进行装修及设置标牌。4、工人生活
4、区设置工人生活区位于施工现场东侧约 350米,共设置六栋二层的彩钢 板房,共设床位270个。靠近工人宿舍附近设置淋浴间、工人食堂、厕所及洗漱池。5、临时加工场、材料堆放场基础施工阶段集中设置材料加工及堆放场地,在18#楼南侧设置钢筋材料加工及堆放场地,基础施工完成后各加工场地将移至地下室 顶板以上各单体附近。材料加工堆放区场地硬化做法如下:300mm厚碎砖夯填,150mm厚C20混凝土面层。加工区木工车间及钢筋加工场地采用巾48M.5钢管搭设,屋面铺设双层脚手板。设置防雨防潮材料库,专门用于存放水泥等有防潮要求的材料。6、现场临水、临电设置现场临水、临电设置及管线布置详见临水临电施工方案7、基
5、坑周边防护设置为满足基坑安全防护要求,沿基坑周边距基坑边线1米处设置1.2 米高防护栏杆,间距3000mm ,水平设置三道横杆,外挂密目安全网, 防护栏杆涂刷红白相间油漆,间距500mm ,同时在围护栏杆上挂设相关安全防护标识。二、办公区布置1、食堂设计食堂包括厨房和就餐区两部分。厨房考虑设置一个操作台、两个 水池(包括一个隔油池)、一个灶台。厨房的隔壁设置供管理人员就 餐的餐厅。2、厕所设计办公区男厕和女厕各设置一个;其中男厕所共设置2个小便斗和3个蹲便池;女厕所设置2个蹲便池。厕所门口布置一个洗拖布池及 一个洗手池。3、现场试验室设计施工现场设置标养室。标养室由一间活动板房组成,长4米,宽
6、3米,一间标养室,另一间为实验材料和设备存储室。标养室内设置试块存放架子,做法见下图所示。T I4jl-. . . i2试块架加工图本工程在施工现场东侧约 期300人左右考虑,共布置三、工人宿舍平面布置350米处集中设置工人宿舍区,按高峰6栋彩钢板活动房,每间房住 7个人。工人宿舍结构设计说明分类内容房间数根据使用及功能要求,临时工人宿舍由二层共 42间彩钢 板房组成。标准尺寸每个房间尺寸为6m X4m承重体系每个房间由钢框架承重,上层荷载由框架传至基础。基础独立基础承重构件主框架米用100mm X100mm方钢焊接而成。地、顶面在主框架的基础上螺栓固定8500mm槽钢。走廊主框架梁上焊接角钢
7、作为支撑与立柱共同传递荷载。屋面走廊上方搭设1200宽雨篷,雨篷由焊接在走廊悬臂梁上 的槽钢承重。面板一侧焊接在彩钢房上。1、工人生活区基础及地面设计(1)工人宿舍基础工人宿舍基础为独立基础。地面平整后素土夯实,基础具体尺寸 与板房厂家沟通之后确定,地面浇筑50厚C20混凝土。(2)工人生活区地面硬化做法场地平整后素土夯实,然后浇筑150厚C20混凝土。(3)工人生活区厕所设置在区域的东南角。 淋浴间设置男、女淋 浴间,男淋浴间设置喷头15个,女淋浴间设置喷头 5个。淋浴间地 面粘贴釉面砖。淋浴间中间设置排水沟 150 M50mm ,排水沟上部覆 盖铁篦子。2、洗漱池设置工人生活区在食堂附近设
8、置洗漱池 1个,总长度约8米。3、工人生活区供水、排水设计工人生活区设置食堂、淋浴间及洗漱池。供水管道由西侧饮用水源引入,在生活区中部南北通长设置排水沟, 在南侧与市政雨水管网 连接。4、垃圾池垃圾池采用普通粘土砖砌筑,表面抹灰 20mm ,高度2.5米,宽 度3米,长度4米,基础直接建在硬化地面上。5、临电箱围护设计临电箱平面布置详见临电施工方案,电箱维护做法详见下图。巴二型班板.与?此以由1 412g纲筋焊接*植电箱维护立面图四角,但植朝日。10C1.50:电箱维护平面图“ 530屋面板构造图防护屋顶详图6、现场内硬化及排水设计基坑周边至现场围挡区域,全部进行地面硬化,硬化采用 C20混
9、凝土,厚度150mm ,其中加工场地采用 C20混凝土 300mm厚进行 硬覆盖。硬化过程中作 0.5%找坡,便于排水。四、环境卫生设专人对办公区及工人生活区进行打扫,将生活垃圾分类收集、 集中清运。施工现场在加工场所产生的垃圾、废屑要及时收集,存放在现场 设置的固定垃圾房,统一清运到呼和浩特市规定的垃圾集中地。施工现场必须按工完场清和一日一清的规定执行。食堂必须有卫生许可证,炊事人员必须持身体健康证上岗,食堂 应制定相应的卫生措施。五、质量要求及措施1、质量要求临时建筑多为彩钢夹芯板结构,必须达到规范规定的质量标准 弁满足防火要求。2、质量措施在施工中严格按照正规工程的做法来要求配属队伍,把
10、正规工程 的各个分项质量标准用于临建,现场的责任工程师要对质量严格把 关。由于临建示意图比较粗略,是个总体布置及施工方向,现场工作人员在施工时,发现不明确的地方要及时与技术部门联系,以进一步明确细部作法。六、安全施工措施1、施工前,对施工人员进行施工方案和安全交底。2、临建安装和拆除过程中的安全施工措施1)严格按设计要求进行临建基础施工,确保基础施工质量,待基础混凝土强度达到设计要求后,方能进行上部彩钢房吊装。禁止在雨天、风力大于 5级时以及黑夜进行吊装。高空焊接作业时,必须搭设安全防护脚手架,工人必须配备安全 防护用品。严禁工人酒后作业。3、现场其它临建设施安装和拆除过程中的安全措施临水、临电设施施工过程中的安全措施详见 现场临水施工方案 和现场临电施工组织设计。食堂、冲凉房等较潮湿场所的用电, 线路敷设必须符合安全要求, 电源开关必须采用漏电动作开关, 电流 小于30mA,动作时间小于0.1s,淋浴间采用防水性灯具。现场钢筋加工棚搭设过程中必须搭设牢固的安装操作平台。定期检查基坑边坡的防护栏杆,发现损坏及时修复。4、办公区、职工宿舍、食堂及工人生活区均应配备灭火设备装置 (消防铲、铁桶、灭火器)。配电室内必须配置砂箱及灭火器。安宜建设集团有限公司2012年9月6日
