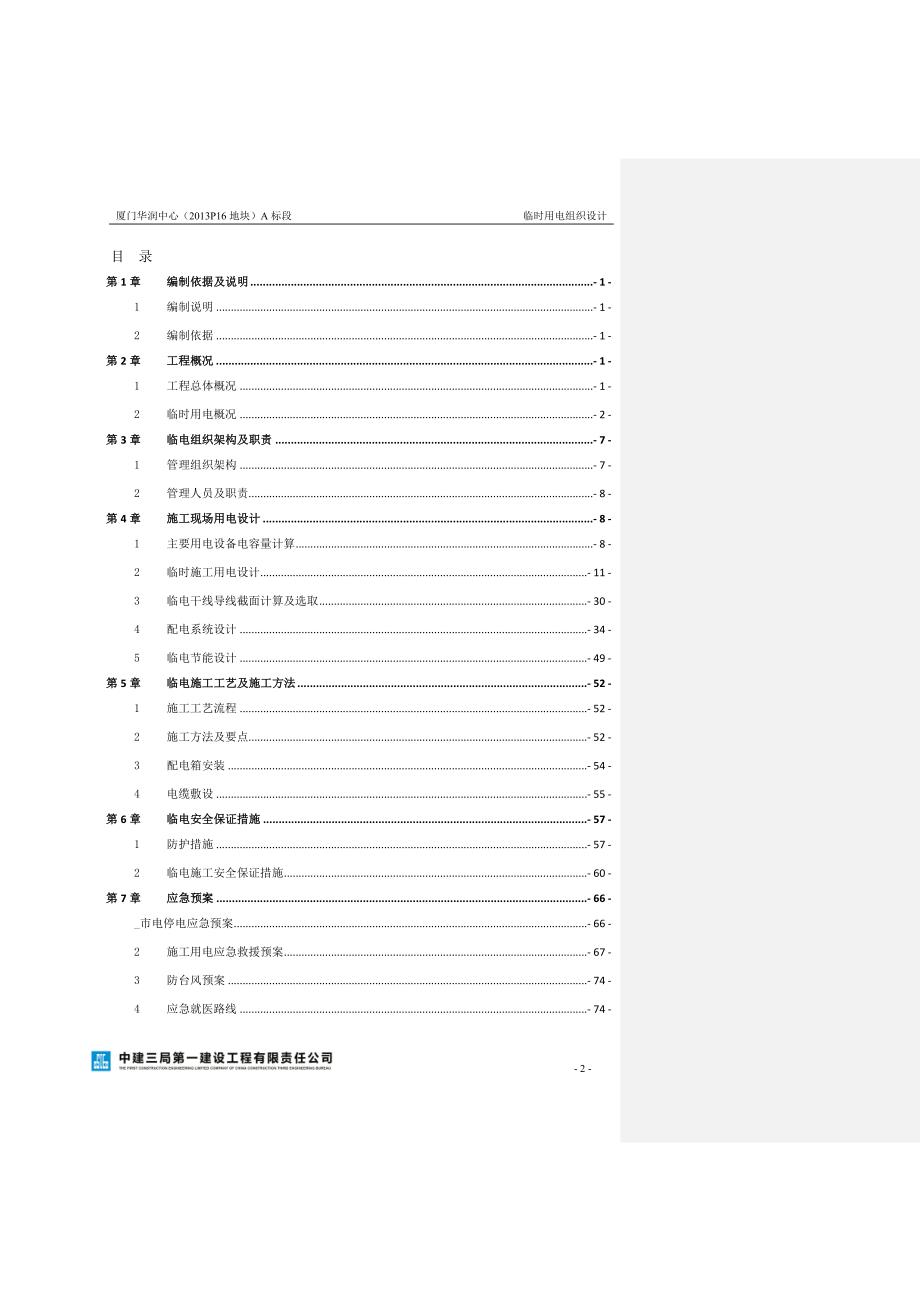

1、 厦门华润中心（2013P16地块）A标段 临时用电组织设计 目 录第1章编制依据及说明- 1 -1编制说明- 1 -2编制依据- 1 -第2章工程概况- 1 -1工程总体概况- 1 -2临时用电概况- 2 -第3章临电组织架构及职责- 7 -1管理组织架构- 7 -2管理人员及职责- 8 -第4章施工现场用电设计- 8 -1主要用电设备电容量计算- 8 -2临时施工用电设计- 11 -3临电干线导线截面计算及选取- 30 -4配电系统设计- 34 -5临电节能设计- 49 -第5章临电施工工艺及施工方法- 52 -1施工工艺流程- 52 -2施工方法及要点- 52 -3配电箱安装- 54 -

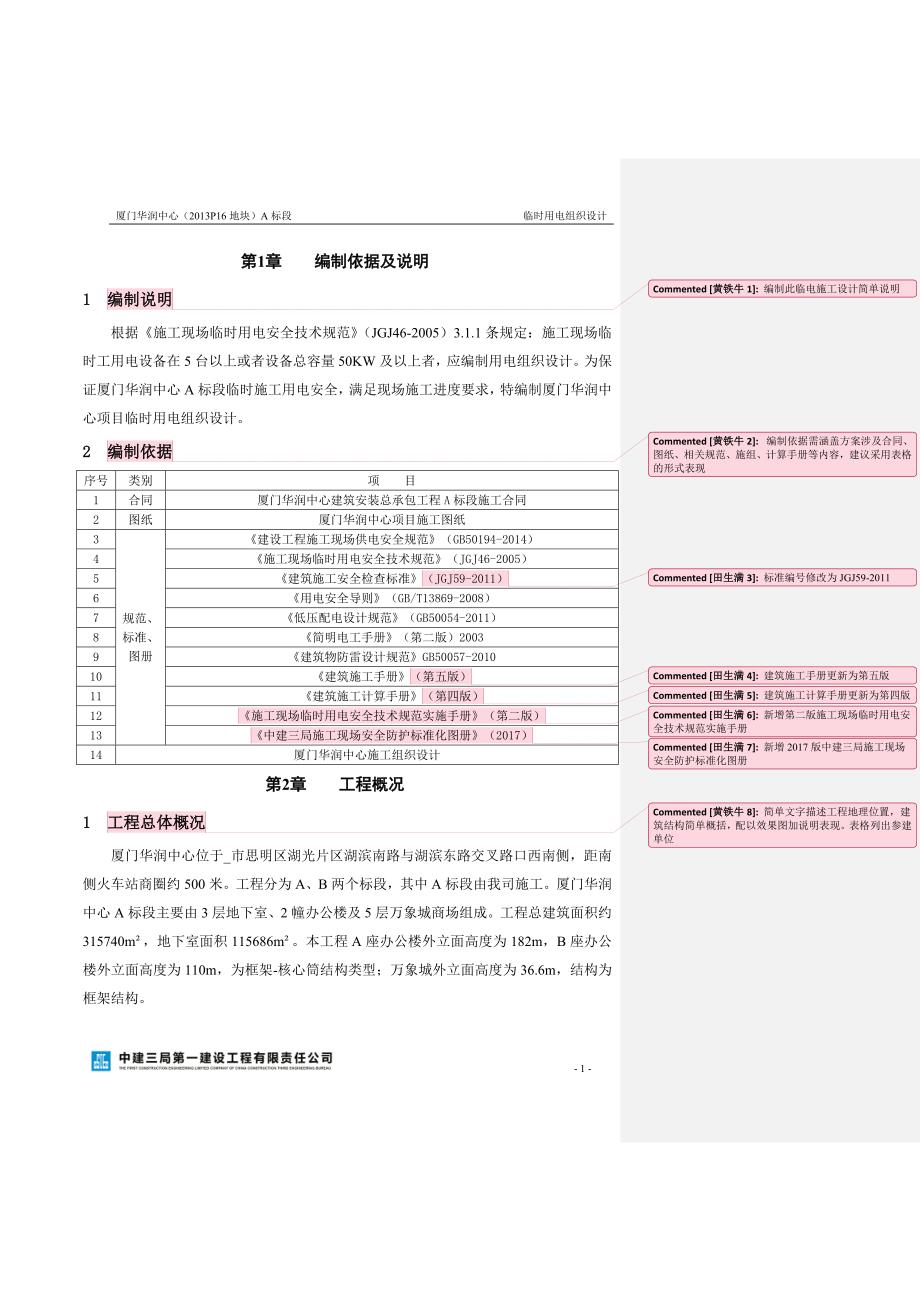

2、4电缆敷设- 55 -第6章临电安全保证措施- 57 -1防护措施- 57 -2临电施工安全保证措施- 60 -第7章应急预案- 66 -_市电停电应急预案- 66 -2施工用电应急救援预案- 67 -3防台风预案- 74 -4应急就医路线- 74 - - 21 -第1章 编制依据及说明1 编制说明编制此临电施工设计简单说明根据施工现场临时用电安全技术规范（JGJ46-2005）3.1.1条规定：施工现场临时工用电设备在5台以上或者设备总容量50KW及以上者，应编制用电组织设计。为保证厦门华润中心A标段临时施工用电安全，满足现场施工进度要求，特编制厦门华润中心项目临时用电组织设计。2 编制依据
3、编制依据需涵盖方案涉及合同、图纸、相关规范、施组、计算手册等内容，建议采用表格的形式表现序号类别项 目1合同厦门华润中心建筑安装总承包工程A标段施工合同2图纸厦门华润中心项目施工图纸3规范、标准、图册建设工程施工现场供电安全规范（GB50194-2014）4施工现场临时用电安全技术规范（JGJ46-2005）5建筑施工安全检查标准（JGJ59-2011）标准编号修改为JGJ59-20116用电安全导则（GB/T13869-2008）7低压配电设计规范（GB50054-2011）8简明电工手册（第二版）20039建筑物防雷设计规范GB50057-201010建筑施工手册（第五版）建筑施工手册更新
4、为第五版11建筑施工计算手册（第四版）建筑施工计算手册更新为第四版12施工现场临时用电安全技术规范实施手册（第二版）新增第二版施工现场临时用电安全技术规范实施手册13中建三局施工现场安全防护标准化图册（2017）新增2017版中建三局施工现场安全防护标准化图册14厦门华润中心施工组织设计第2章 工程概况1 工程总体概况简单文字描述工程地理位置，建筑结构简单概括，配以效果图加说明表现。表格列出参建单位厦门华润中心位于_市思明区湖光片区湖滨南路与湖滨东路交叉路口西南侧，距南侧火车站商圈约500米。工程分为A、B两个标段，其中A标段由我司施工。厦门华润中心A标段主要由3层地下室、2幢办公楼及5层万象
5、城商场组成。工程总建筑面积约315740m，地下室面积115686m。本工程A座办公楼外立面高度为182m，B座办公楼外立面高度为110m，为框架-核心筒结构类型；万象城外立面高度为36.6m，结构为框架结构。万象城_市综合体，地上层数5层，地下3层，建筑高度36.6米，框架结构 B座：写字楼，地上层数22层，建筑高度110米，框架核心筒结构A座：写字楼，地上层数33层，建筑高度167米，框架核心筒结构主要参建单位如下：工程名称厦门华润中心（2013P16地块）A标段工程地点_市思明区湖光片区湖滨南路与湖滨东路交叉路口西南侧建设单位华润置地(厦门)房地产开发有限公司设计单位厦门合道工程设计集团
6、有限公司监理单位厦门象屿工程咨询管理有限公司地勘单位福建岩土工程勘察研究院施工单位中建三局第一建设工程有限责任公司2 临时用电概况2.1 临电接驳点概况文字介绍接驳点及变压器位置及型号，配CAD平面布置图根据现场情况，本工程有1个施工用电接驳点，位于项目东北方向，A标段施工现场现场已安装2台800KVA临时箱式变压器，分别位于5#施工大门旁的1#变压器及项目南侧的3#变压器。2.2 用电设备概况文字描述主要大型用电设备。列表形式表现施工过程中使用的机械设备类型、数量、功率等根据项目实际布局、整个工程的平面布置、整个工程的施工机械设备用电等情况。拟采用主要用电设备：8台塔吊，双笼电梯6台SC20
7、0/200TD，4台给水加压泵，钢结构焊机、钢筋、木工加工机械设备以及楼层施工用电设备等。本工程主要用电设备概况如下如下：序号 设备类型设备名称设备型号数量（台）设备功率（kW）备注1电动机塔式起重机TC60133392塔式起重机L5001201.53塔式起重机TC75252864塔式起重机TCT5510132.85电动机塔式起重机TC7035B-161106.86施工电梯SC200/2005667施工电梯SC200/200G1668钢筋切断机GQ40A449钢筋弯曲机GW404410钢筋调直机JJZ-147.511直螺纹套丝机TC12-324412木工圆盘锯MJ2254313空压机0.6立方
8、米4314插入式振动棒HZX-50/30201.515平板振动器HZD-2004316混凝土磨光机TZL3-SM-8040.7517加压水泵65DL*7418.518加压水泵80DL*824519加压水泵150QJ15-130/1731120加压水泵150QJ5-200/2835.521潜水泵150QJ32-4105.522电焊机直流电焊机GW400412.123二氧化碳焊机沪工NBC-500830.924逆变直流焊机上海通用ZX7-500T8252.3 临建布置概况文字简单介绍现场临建布置及转移情况、现场施工高峰期劳动力人数，配CAD平面布置图本工程地下室施工阶段在基坑北侧及1#施工大门位置
9、布置两栋管理人员办公室，在项目南侧布置两栋管理人员办公室。待主体结构施工阶段拆除南侧管理人员办公室，保留北侧及1#大门位置管理人员办公室临建设施。根据施工组织设计，本工程高峰期劳动力数量为1963人，现场场地布置无法满足工人居住要求，考虑外租场地作为工人宿舍。2.4 临时用电施工方案选型临电布置方案选择类型文字阐述本工程施工现场设置专用变压器供电，采用的为专用变压时TN-S接零保护系统，电气设备的金属外壳必须与保护零线连接。保护零线由工作地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出：施工现场用电采用三相五线制，TNS接零保护系统系统。 （其他选型：当施工现场与外电线路共用同
10、一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另外一部分设备做保护接地。采用TN系统做保护接零时，工作线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电话侧零线处，引出局部TN-S接零保护系统。）根据施工现场的需要和供电的可靠性，按照区域供电的原则，以树干式和放射式相结合的供电方式进行设计。 三级配电系统结构示意图在进行回路划分的时候对负荷分配应根据现场机械设备和场地的平面布置图采用比较平衡而集中的方式进行。本工程施工现场2台变压器分别配有总配电房，1#变压器配电房设置4个一级配电箱，3#变压器配电房设置3个一级
11、配电箱，二级配电箱按照实际情况设计，共配置10台，单机开关箱严格遵循“一机一闸一漏电”原则设计。2.5 临时用电规划表格形式说明施工现场临时各类用电总体规划设计序号类别项目用电规划1施工用电照明用电楼梯间、地下室的照明以及行灯的电源电压不大于36V，楼梯间采用LED防水低压灯带进行照明。2施工现场照明采用LED塔吊灯，配置时控开关。3施工用电施工现场用电采用三相五线制，TNS接零保护系统系统。4机械设备用电每台用电设备均有各自专用的开关箱，实行“一机一闸”制。5用电计量1、配电房设置总电表，两家劳务施工用电从对应配电房接出。2、用电量较大分包如钢结构，单独设置专用二级配电箱，并设置单独电表。其
12、他分包设带电表开关箱。6生活用电办公区用电1、办公区配置专用电箱。2、办公区照明采用节能灯照明。7生活区用电1、生活区采用强电限流模式进行临电供电，采用一间一专线并设置电表，使用大功率电器自动跳闸。2、除了食堂与开水房、淋浴室外，全部采用低压转换设备转换为36V电压，设置低压手机充电箱。3、当需要降温取暖设备时，则单独敷设电源线。8应急用电断电应急我司经理部常年配备有两台功率为250KW的发电机，当接到政府通知停电超过1天以上，我司将在两个小时内将发电机运至工地现场，两个小时安装并投入使用，保证现场办公和主要设备（塔吊、电梯等）的用电需要。9用电节能临电节能用电1、施工现场照明及地下室楼梯照明
13、采用节能LED灯具。2、施工班组用电及专业分包施工用电分户计量。3、生活区限制大功率电器，同时一户一线一表。第3章 临电组织架构及职责1 管理组织架构临时用电组织架构，VISIO形式体现为保证施工现场的安全用电，确保工程的顺利进行，成立项目临电施工及检查小组，负责定期对工地现场、办公室等与施工有关的一切临时用电线路、设备进行安全检查。检查小组在项目经理、生产经理及项目技术负责人的领导下开展工作，对现场发现的问题及解决情况及时向项目反馈，现场临电小组组成架构如下：2 管理人员及职责表格表现临电管理架构对应的人员以及在临电施工中的职责序号岗位姓名职责1项目经理朱明负责牵头组织，规划好项目的临时用电
14、并落实实施临时用电设施。负责牵头机电专项周巡。2生产经理谢彦华李钟伟王家正组织好人、物、料进行现场临时用电施工，并管控好现场施工质量。3技术负责人李海龙宋建三编制临时用电组织设计，并组织做好技术交底。4安全负责人匡元宝负责监督现场临时用电施工中存在的安全隐患，出现问题并提出整改，严格按照标准实施施工。参与每周机电专项检查。5机管员熊再峰蒋克沙对现场临时用电设备进行监督检查，指导并落实现场合理布线、接线。负责每日现场施工用电日巡检查。6施工员孔德明申正宇邱晓辉张江涛对现场的临时用电施工人员按照生产经理安排予以落实，协调现场临时用电生产管理问题7安全员胡旭检查现场临时用电施工中存在的安全隐患，落
15、实现场临电安全问题整改，确保现场临电实施施工。8施工班组及分包临电负责人-每日巡查做好电器设备及电缆线路的维护保养工作；严格执行临时用电组织设计，并依照相关规范予以实施。第4章 施工现场用电设计1 主要用电设备电容量计算包含用电设备电容量计算公式介绍和电容量计算两部分内容1.1 计算公式说明计算公式以及公式中各参数含义解释根据公式P=1.05（K1P电动机+ K2P电焊机+ K3P室内照明+ K4P室外照明）式中：P电动机电动机施工总用电设备额定容量之和（KW）P焊机电焊机施工总用电设备额定容量之和（KW）P照明照明总用电额定容量之和（KW）K1：电动机30台以上用电设备需要系数取0.60K2
16、电焊机10台以上用电设备需要系数取0.40K3：室内照明设备同时使用系数 取0.8K4：室外照明修改为室外照明设备同时使用系数 取1.01.2 主要用电设备及电容量计算表格形式表现所有用电设备电容量计算及与变压器总容量进行对比，本工程存在两个变压器，故分别将两个变压器分开进行计算根据本工程实际施工情况，结合现场平面布置及施工总体部署，本工程主要用电设备及电容量计算如下：1#变压器序号 设备类型设备名称设备型号数量（台）设备功率（kW）合计功率（kW）备注1电动机塔式起重机TC6013139392塔式起重机L5001201.5201.53塔式起重机TC7525186864塔式起重机TC7035
17、B-161106.8106.85施工电梯SC200/2002661326施工电梯SC200/200G166667钢筋切断机GQ40A2488钢筋弯曲机GW402489钢筋调直机JJZ-127.51510直螺纹套丝机TC12-3224811木工圆盘锯MJ22523612空压机0.6立方米23613插入式振动棒HZX-50/30101.51514平板振动器HZD-20023615混凝土磨光机TZL3-SM-8020.751.516加压水泵65DL*7218.53717加压水泵150QJ15-130/171111118加压水泵150QJ5-200/2825.51119潜水泵150QJ32-465.5
18、3320电焊机直流电焊机GW400212.124.221二氧化碳焊机沪工NBC-500430.9123.622逆变直流焊机上海通用ZX7-500T62515023室内照明办公用电15024室外照明现场施工用电30合计功率1274.6电动机功率796.8电焊机功率297.8室内照明150室外照明30箱式变压器（800KVA）Ssh=1.05（0.6796.8+0.4*297.8+0.8*150+1*30）=784.56800 满足要求3#变压器序号 设备类型设备名称设备型号数量（台）设备功率（kW）合计功率（kW）备注1电动机塔式起重机TC6013239782塔式起重机L5000201.503塔
19、式起重机TC7525186864塔式起重机TCT5510132.832.85塔式起重机TC7035B-160106.806施工电梯SC200/2003661987施工电梯SC200/200G06608钢筋切断机GQ40A2489钢筋弯曲机GW4024810钢筋调直机JJZ-127.51511直螺纹套丝机TC12-3224812木工圆盘锯MJ22523613空压机0.6立方米23614插入式振动棒HZX-50/30101.51515平板振动器HZD-20023616混凝土磨光机TZL3-SM-8020.751.517加压水泵65DL*7218.53718加压水泵80DL*82459019加压水泵
20、150QJ15-130/172112220加压水泵150QJ5-200/2815.55.521潜水泵150QJ32-445.52222直流电焊机GW400212.124.223二氧化碳焊机沪工NBC-500430.9123.624逆变直流焊机上海通用ZX7-500T2255025室内照明办公用电026室外照明现场施工用电45合计功率887.6电动机功率644.8电焊机功率197.8室内照明0室外照明45箱式变压器（800KVA）Ssh=1.05（0.6644.8+0.4*197.8+0.8*0+1*45）=536.55800 满足要求2 临时施工用电设计2.1 地下室施工阶段2.1.1 主要用
21、电设备清单序号 设备类型设备名称设备型号数量（台）设备功率（kW）合计功率（kW）备注1电动机塔式起重机TC60133391172塔式起重机L5001201.5201.53塔式起重机TC75252861724塔式起重机TCT5510132.832.85塔式起重机TC7035B-161106.8106.86钢筋切断机GQ40A44167钢筋弯曲机GW4044168钢筋调直机JJZ-147.5309直螺纹套丝机TC12-32441611空压机0.6立方米431212插入式振动棒HZX-50/30201.53013平板振动器HZD-200431214混凝土磨光机TZL3-SM-8040.75315潜
22、水泵150QJ32-4105.55516电焊机直流电焊机GW400412.148.417二氧化碳焊机沪工NBC-500830.9247.218逆变直流焊机上海通用ZX7-500T82520019室内照明办公用电15020室外照明现场施工用电75合计功率1552.7 kW电动机功率832.1 kW电焊机功率495.6 kW室内照明150 kW室外照明75 kW箱式变压器（800KVA）两台Ssh=1.05（0.6832.1+0.4495.6+0.8150+175）=937.125kW2.1.2 临电回路设计介绍项目临电整体设计思路，按照项目承包范围分阶段设计，设计中尽量统一各阶段的回路，避免后期
23、频繁变更，并列出每个阶段的用电设备清单以及回路设计图地下室施工阶段1#配电房配置4个一级配电箱，每个一级配电箱配置二级配电箱情况如下：（1）1#一级配电箱引出2个专线，用于以下部位1）3#塔吊用电专线2）钢结构施工用电专线（2）2#一级配电箱引出1个专线，用于以下部位1）1#塔吊用电专线 （3）3#一级配电箱引出1个专线2个二级配电箱，用于以下部位1）2#塔吊用电专线2）裙楼地下室施工用电及5#钢筋车间用电3）塔楼地下室施工用电及地下室照明用电（4）4#一级配电箱引出2个专线，一个2二级配电箱，用于以下部位1）5#塔吊2）裙楼地下室施工专线3）办公区用电专线3#配电房配置3个一级配电箱，每个一
24、级配电箱配置二级配电箱情况如下：。（1）5#一级配电箱引出2个二级配电箱，用于以下部位1）4#塔吊及1#、3#车间施工用电2）裙楼地下室施工用电及裙楼地下室照明（2）6#二级配电箱引出2个二级配电箱，用于以下部位1）8#塔吊、及2#钢筋车间用电2）裙楼地下室施工及裙楼地下室照明（3）7#二级配电箱引出3个二级配电箱，用于以下部位1）7#塔吊、6#塔吊2）塔楼地下室施工、塔楼地下室照明及4#钢筋车间2.2 主体结构施工阶段2.2.1 主要用电设备清单序号 设备类型设备名称设备型号数量（台）设备功率（kW）合计功率（kW）备注1电动机塔式起重机TC60133391172塔式起重机L5001201.
25、5201.53塔式起重机TC75252861724电动机塔式起重机TCT5510132.832.85塔式起重机TC7035B-161106.8106.86施工电梯SC200/2005663307施工电梯SC200/200G166668钢筋切断机GQ40A44169钢筋弯曲机GW40441610钢筋调直机JJZ-147.53011直螺纹套丝机TC12-32441612木工圆盘锯MJ225431213空压机0.6立方米431214插入式振动棒HZX-50/30201.53015平板振动器HZD-200431216混凝土磨光机TZL3-SM-8040.75317加压水泵65DL*7418.57418
26、加压水泵80DL*82459019加压水泵150QJ15-130/173113320加压水泵150QJ5-200/2835.516.521潜水泵150QJ32-4105.55522电焊机直流电焊机GW400412.148.423二氧化碳焊机沪工NBC-500830.9247.224逆变直流焊机上海通用ZX7-500T82520025室内照明办公用电15026室外照明现场施工用电75合计功率2162.2 kW电动机功率1441.6 kW电焊机功率495.6 kW室内照明150 kW室外照明75 kW箱式变压器（800KVA）两台Ssh=1.05（0.61441.6+0.4495.6+0.8150
27、175）=1321.11 kW2.2.2 临电回路设计1、主体结构施工阶段1#配电房配置3个一级配电箱，每个一级配电箱配置二级配电箱如下：（1）1#一级配电箱引出2个专线，用于以下部位1）3#塔吊用电专线2）钢结构施工用电专线（2）2#一级配电箱引出1个专线1个二级配电箱，用于以下部位1）1#塔吊用电专线2）1#、3#施工电梯用电（3）3#一级配电箱引出1个专线2个二级配电箱，用于以下部位1）2#塔吊用电专线2）裙楼施工用电3）塔楼施工用电及塔楼照明用电（4）4#一级配电箱引出2个专线，一个2二级配电箱，用于以下部位1）3#施工电梯用电、5#塔吊用电2）裙楼施工专线3）办公区用电专线2、3#
28、配电房配置3个一级配电箱。（1）5#一级配电箱引出2个二级配电箱，用于以下部位1）4#塔吊、施工电梯及2#车间施工用电2）裙楼施工用电及裙楼照明（2）6#二级配电箱引出2个二级配电箱，用于以下部位1）施工电梯、8#塔吊、2#钢筋车间2）裙楼施工及裙楼照明（3）7#二级配电箱引出3个二级配电箱，用于以下部位1）7#塔吊、6#塔吊及2#施工电梯用电2）塔楼施工、塔楼照明2.3 精装修施工阶段2.3.1 主要用电设备清单序号 设备类型设备名称设备型号数量（台）设备功率（kW）合计功率（kW）备注1电动机施工电梯SC200/2005663302施工电梯SC200/200G166663电动机加压水泵65
29、DL*7418.5744加压水泵80DL*8245905加压水泵150QJ15-130/17311336加压水泵150QJ5-200/2835.516.57室内照明办公用电1508室外照明现场施工用电75合计功率834.5 kW电动机功率609.5 kW电焊机功率0 kW室内照明150 kW室外照明75 kW箱式变压器（800KVA）两台Ssh=1.05（0.6609.5+0.40+0.8150+175）=588.735 kW2.3.2 临电回路设计1、精装饰结构施工阶段1#配电房配置3个一级配电箱，每个一级配电箱配置二级配电箱如下：（1）2#一级配电箱引出1个二级配电箱，用于以下部位2）1#
30、3#施工电梯用电（2）3#一级配电箱引出2个二级配电箱，用于以下部位2）裙楼施工用电3）塔楼施工用电及塔楼照明用电（3）4#一级配电箱引出2个专线，一个2二级配电箱，用于以下部位1）3#施工电梯用电2）裙楼施工专线3）办公区用电专线2、3#配电房配置3个一级配电箱。（1）5#一级配电箱引出2个二级配电箱，用于以下部位1） 4#电梯2）裙楼施工用电及裙楼照明（2）6#二级配电箱引出2个二级配电箱，用于以下部位1）6#施工电梯2）裙楼施工及裙楼照明（3）7#二级配电箱引出3个二级配电箱，用于以下部位1） 2#施工电梯用电2）塔楼施工、塔楼照明2.4 临电平面布置及临电系统图各阶段临时用电平面布置
31、图，平面布置图尽量详细，要标出每段电缆型号，主线次线分辨要清晰，对于场地较大的施工项目，可分区域进行平面布置绘制。配电系统图按照两个变压器分别绘制，从一级配电柜到三级开关箱全部示意图画出。厦门华润中心（2013P16地块）A标段 临时用电组织设计 2.4.1 各阶段用电平面布置图 - 27 -厦门华润中心（2013P16地块）A标段 临时用电组织设计 2.4.2 配电系统图1#变压器配电系统图3#变压器配电系统图 - 29 -厦门华润中心（2013P16地块）A标段 临时用电组织设计 3 临电干线导线截面计算及选取文字说明导线截面计算公式及参数含义，利用表格的形式表现各回路计算结果以及导线选择
32、计算用电设备电缆电压降，保障电缆界面尺寸符合要求3.1 临电干线导线截面计算及选取本工程施工用电分为地下室施工阶段、主体结构施工阶段、精装修施工阶段，由于主体结构施工阶段用电量最大，拟计算主体结构施工阶段主要施工用电机械同时工作时所需导线，如果满足要求，则本工程临时用电导线满足要求，逆作区施工阶段主要用电机械设备表见下表。负荷计算原则：Pjs=KdPe，Qjs= tan Pjs Sjs=（Pjs2+ Qjs2）0.5，Pjs：有功功率，Pjs：无功功率 Sjs：视在功率，tan cos：功率因素，U=380V ；三相四线电流计算公式为 I=1000P3Ucos I：线路电流值（A） U：线路电
33、压值（V），三相四线制低压时，U=380V。cos：用电设备功率因素，取0.75主体施工阶段主要施工用电机械设备计算表配电房一级电箱二级电箱设备名称设备功率（KW）电流（A）三级电箱电缆类型需用系数功率因素cos功率因素tan有功功率Pjs(KW)无功功率Qjs(Kvar)视在功率(KVA)电流(A)总功率(KW)电流(A)二级箱电缆类型1#1#专线塔式起重机TC752574141 -10.80.887465.1298.57 148-VV-370+235专线钢结构焊接148.32341 -0.80.66 1.33 118.656157.812197.44 237.312118.66 237.3
34、12VV-3120+2702#专线 塔式起重机L500-32201.5340 -10.90.88201.5177.32268.41 403-VV-3185+295三级电箱施工电梯66134 VV-350+2250.60 0.75 0.88 39.634.84852.75 79.279.20 158.4VV-3120+235施工电梯66134 VV-350+2250.60 0.75 0.88 39.634.84852.75 79.23#专线塔式起重机TC6013112227 -1.00 0.75 0.88 11298.56 149.19 224-VV-3120+270三级电箱塔楼施工180.43
35、92 VV-395+2500.40.70.972.1664.94 97.08 144.3279.96 159.92VV-3120+270车间19.540 VV-335+2160.40.75 0.88 7.86.86410.39 15.6三级电箱裙楼施工102.6223 VV-350+2250.40.70.941.0436.93655.21 82.0881.04 162.08VV-3120+270裙楼照明4061 VV-335+216-40-40804#三级电箱塔式起重机TC7035-B106.8216 VV-395+2500.60 0.75 0.88 64.0856.39 85.36 128.16103.68 207.36VV-3120+270施工电梯SC200/20066134 VV-350+2250.60.75 0.88 39.634.84852.75 79.2专线裙楼施工116.6253 -0.40.70.946.6441.97662.75 -46.64 93.28VV-370+250专线办公区用电80122 -80-80-80.00 160VV-370+250配电房一级电箱二级电箱设备名称设备功率（KW）电流（A）三级电箱电缆类型需用系数功率因素cos功率因素tan有功功率Pjs(KW)无功功率Qjs(Kvar)视在功率(KVA)电流(
