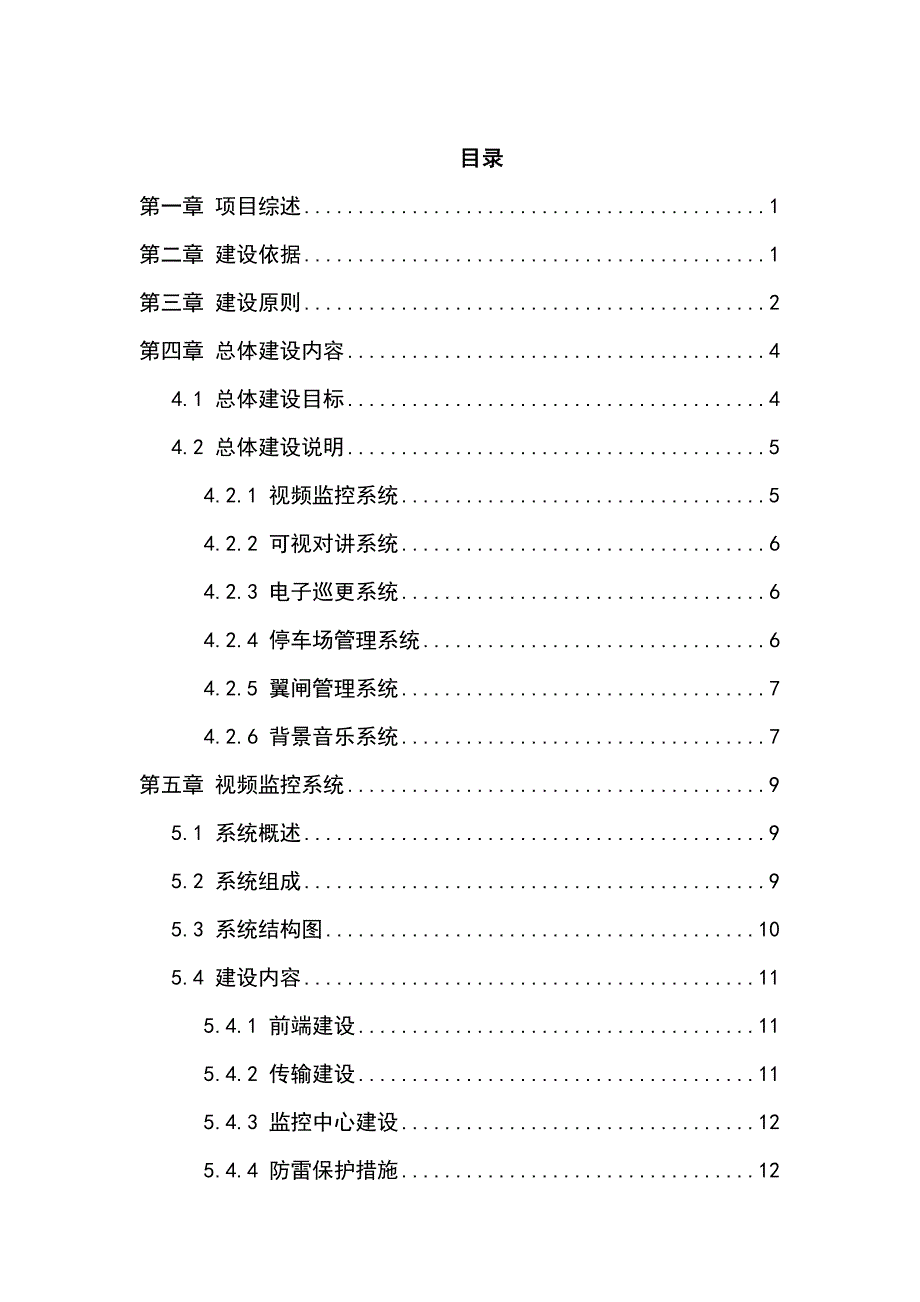

1、智慧小区智能化系统工程施工组织设计方案(技术标)目录第一章 项目综述1第二章 建设依据1第三章 建设原则2第四章 总体建设内容44.1 总体建设目标44.2 总体建设说明54.2.1 视频监控系统54.2.2 可视对讲系统64.2.3 电子巡更系统64.2.4 停车场管理系统64.2.5 翼闸管理系统74.2.6 背景音乐系统7第五章 视频监控系统95.1 系统概述95.2 系统组成95.3 系统结构图105.4 建设内容115.4.1 前端建设115.4.2 传输建设115.4.3 监控中心建设125.4.4 防雷保护措施125.5 主要设备选型13第六章 可视对讲系统396.1 系统概述3

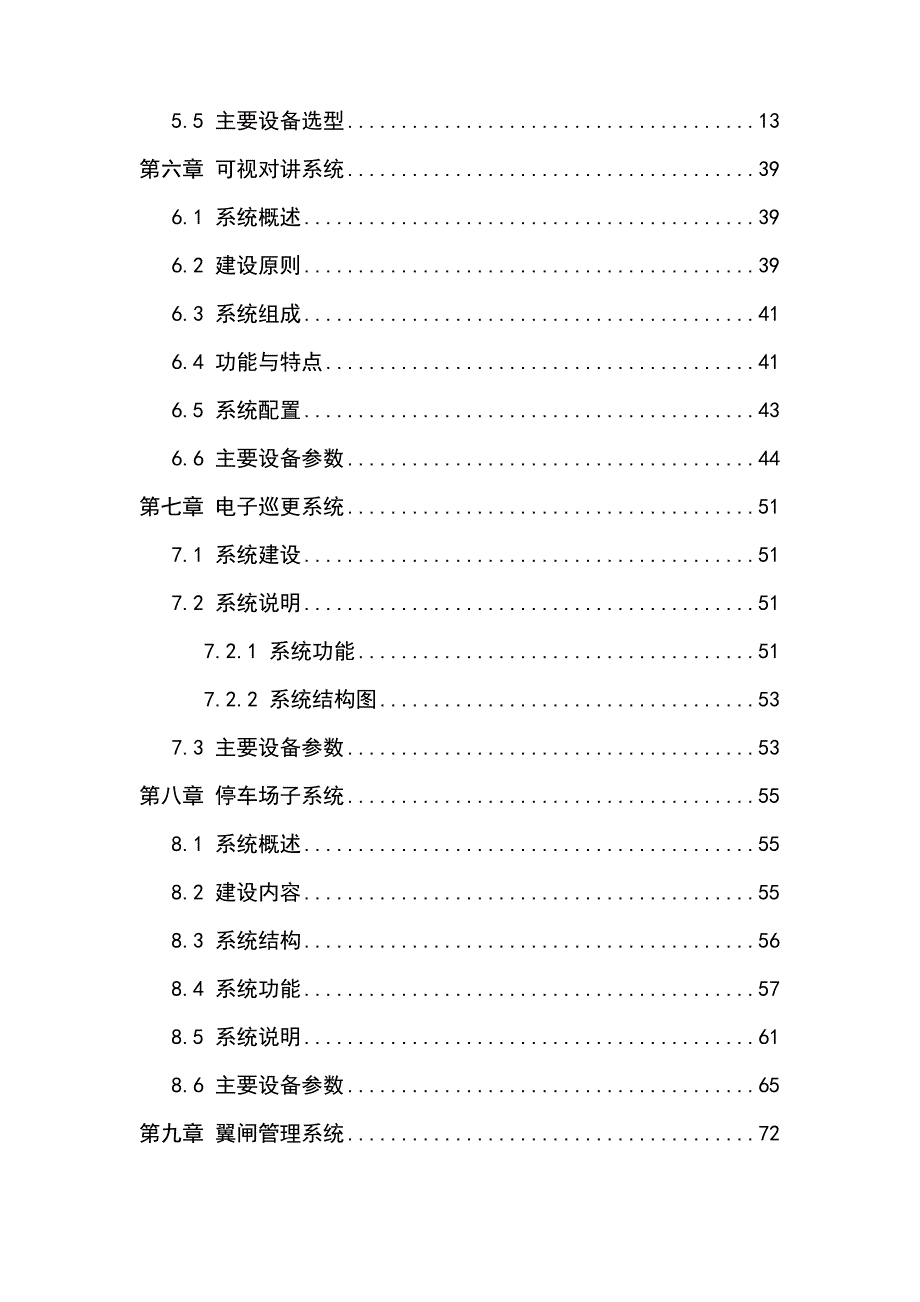

2、96.2 建设原则396.3 系统组成416.4 功能与特点416.5 系统配置436.6 主要设备参数44第七章 电子巡更系统517.1 系统建设517.2 系统说明517.2.1 系统功能517.2.2 系统结构图537.3 主要设备参数53第八章 停车场子系统558.1 系统概述558.2 建设内容558.3 系统结构568.4 系统功能578.5 系统说明618.6 主要设备参数65第九章 翼闸管理系统729.1 系统概述729.2 系统说明729.3 系统功能739.4 主要设备参数74第十章 背景音乐系统7710.1 系统概述7710.2 建设内容7710.3 系统主要功能7710
3、4 主要设备性能参数80第十一章 五方对讲通讯布线84第一章 项目综述*小区位于*市*区*镇,总建筑面积为平方米。本次工程范围为翠林轩1、2、3、4座,翠林阁1、2座,翠林苑1、2、3、4座共10栋楼,以及小区内公共区域的智能化系统建设。根据本项目建筑平面图纸和建筑特点,本项目共建设六智能化系统:视频监控系统、可视对讲系统、电子巡更系统、停车场管理系统、翼闸管理系统、背景音乐系统以及电梯五方对讲的通讯布线。充分利用信息技术、网络技术和通讯技术,结合计算机管理的特点和丰富的可利用资源,建设一套完整的、先进的、可伸缩的、完全开放的体系结构。系统的建设不仅能够满足当前小区的需要,而且能够保证系统在
4、未来可拓展的要求,为逐步实现数据集中管理,充分体现管理结合科技的优势。第二章 建设依据本项目智能化系统建设按照国家最新颁发的国家标准及行业标准进行建设,并根据用户提供的相关需求文件及建设图纸做为建设依据。1. 智能建筑建设标准(GB/T50314-2006)2. 高层民用建筑建设防火规范(GB 50045-95)(2005 年版) 3. 建筑建设防火规范(GB 50016-2006)4. 消防联动控制设备通用技术条件(GB 16806-97)5. 建筑物电子信息系统防雷技术规范(GB50343-2004)6. 电气装置安装工程接地装置施工验收规范(GB50169-92)7. 电气装置安装工程施
5、工及验收规范(GB 50254-96)8. 电气装置安装工程电气设备交接试验标准(GB50150-91)9. 低压配电建设规范(GB50054-95)10. 安全防范工程技术规范(GB 50348-2004)11. 安全防范工程程序与要求(GA/T75-94)12. 视频安防监控系统工程建设规范(GB 50395-2007)13. 综合布线系统工程建设规范(GB 50311-2007)14. 智能建筑工程质量验收规范(GB50339-2003)15. 通用用电设备建设规范(GB50055-93)16. 套接紧定式钢导管电线管路施工及验收规范(CECS100-98)第三章 建设原则本项目系统建设
6、遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素,并将为今后的发展、扩建、改造等因素留有扩充的余地。本项目建设内容是系统的、完整的、全面的;建设方案具有科学性、合理性、可操作性。本工程中所采用的系统以及系统的构成符合以下原则:1. 可扩展性本项目在系统的建设上及产品的选型上,尽可能考虑到系统的可扩展性和易改造性,为后续项目建设提供一个良好的平台,节约更多成本。包括厂家设备的兼容性及开放性接口,都要为后续工程提供良好基础。2. 安全可靠性系统的安全包括数据、建筑环境、设备等方面。系统的可靠也包括系统运行、产品质量等方面。可靠性还包括售后服务、备品备件的供应及适当冗
7、余。3. 实用性系统应具备完成工程中所有功能的能力和水准。系统符合本工程实际需要的国内外有关规范的,并且实现容易,操作方便。4. 先进性系统的先进性不仅体现在材料、设备的软硬件方面,还应体现在先进的服务方式和管理方式上。同时,为了保持系统的先进性,考虑了系统向未来更高、更新技术的平滑过渡。5. 开放性系统应遵循开放性原则。系统应提供符合国际标准的软件,硬件、通信、网络操作系统和数据库管理系统等诸方面的接口与工具,使系统具备良好的灵活兼容性,扩展性和可移植性。6. 经济性系统满足性能价格比在国内同类系统和条件下为最优,其经济性包括以下内容:(1) 系统方案的合理化建设,包括产品的选型,系统的合理
8、化建设。(2) 系统建设满足工程施工的便捷性。第四章 总体建设内容4.1 总体建设目标本项目智能化系统的总体建设目标将*小区智能化系统一期建设为:系统完善可扩展,功能全面先进化,管理方便智能化,给用户一个舒适休闲的生活空间。根据需求,本项目总体建设目标为六个智能化系统和电梯五方对讲通讯布线,具体内容如下:1. 视频监控系统2. 可视对讲系统3. 电子巡更系统4. 停车场管理系统(与电子巡更、翼闸系统组成一卡通)5. 翼闸管理系统6. 背景音乐系统7. 电梯五方对讲通讯布线4.2 总体建设说明4.2.1 视频监控系统本项目视频监控系统主要实现小区管理人员可集中实时掌握小区内各重要区域的现场状态,
9、同时对违法、犯罪分子起到一定的威慑作用。因此,建设一套高性能的闭路电视监控系统,为小区物业管理人员提供小区范围内直观、有效的图像信息并对小区安全防范管理起到积极的作用。本项目前端监控点主要布置在小区的出入口、地下车库电梯前室、首层电梯前室、室外停车位,公共休闲场所等地方,监控室设在首层消防控制室。本项目共建设前端高清监控摄像机46台,后端存储设备NVR 2台,显示设备采用8台22寸和1台42寸液晶监视器组成电视墙,本项目录像资料保存保存30天。视频监控系统建设包括以下内容:1. 前端监摄像机建设2. 传输网络建设3. 监控室后台设备建设4.2.2 可视对讲系统采用数字对讲系统,可视化用户分机及
10、可视化管理机,实现管理机、门口机、用户分机三方对讲。本系统建设包含以下内容:(1) 用户层建设(2) 门口机建设(3) 管理中心建设4.2.3 电子巡更系统本项目采用离线式电子巡查管理系统,便于巡查路线的调整及扩展。在地下室楼梯口、首层楼梯口及天面楼梯出口设置信息钮,安保人员使用手持信息采集器读取信息。共设置27个信息钮,6个巡更棒。4.2.4 停车场管理系统为加强小区对停车场出入口的进出车辆管理,本项目在小区主出入口和地下停车场出入口处各建设一套一进一出停车场出入口控制设备,停车场管理中心位于首层消防控制室。停车场分固定车辆和临时车辆的管理,固定车辆自主读卡入出场无需管理员协助,临时车辆在入
11、口自助取IC卡入场,出场时由保安收费并收卡后确认放行。停车场管理系统建设包含以下内容:1. 出入口控制系统建设2. 收费岗亭建设3. 管理中心系统建设4.2.5 翼闸管理系统翼闸是人流通道的控制设备。用于人员出、入口需要进行控制的地方,小区建设翼闸,主要防止一些非法人员进入办公区域。翼闸与IC卡读写器结合,便构成智能翼闸;智能翼闸与计算机通讯构成翼闸管理系统,翼闸管理系统不仅能提高小区的档次,最主要是给管理人员带来管理便捷,提高小区的安全管理。本项目的翼闸小区主出入口,采用3台闸机组成2进2出通道,小区进出人员必须通过刷卡才能进出,并且出入信息通过网络保存在后台管理中心。4.2.6 背景音乐系
12、统本项目背景音乐主要设在小区内各区域,可用于播放音乐以及人工广播。本系统共建设16个室外音源点,采用室外仿真防水喇叭,后台功放及播放音源等设备设在消防控制中心,系统单设一个区,通过一条RVV2*1.5音频线串接。第五章 视频监控系统5.1 系统概述本项目采用百万高清摄像机,更清晰地监控每一个区域,配合高带宽的传输设备,和高分辨率的的后台处理设备和显示设备,整个系统建设无带宽瓶颈和显示瓶颈,真正实现高清监控。5.2 系统组成依照小区的实际情况和建筑图纸的要求,结合我公司多年的工程经验和当今行业的技术水平,本系统采用纯数字技术,整个视频监控系统结构主要拟定由三部分组成,包括图像采集部分、图像传输部
13、分、中心控制、管理、显示部分。5.3 系统结构图5.4 建设内容5.4.1 前端建设1、 前端采集设备分4款摄像机,大区域环境下采用红外高速球机,小区内通车区域采用室外枪机,办公楼区主要采用红外半球摄像机,电梯轿厢采用电梯半球摄像机。2、 所有监控摄像机采用130万高清红外摄像机(电梯摄像机除外),球机红外距离不低于50米,固定摄像机红外距离不低于30米,半球红外距离不低于20米。3、 前端红外球数量为:6支,室外固定摄像机7支,红外半球数量为17支,电梯摄像机16支,共46支。4、 前端摄像机由消防控制中心电源箱统一引出电源供给,室外摄像机做好防雷接地措施。5、 前端IP摄像机采用超五类双绞
14、线传输的方式,根据所处地点的不同,采用就近原则,多个点IP摄像机共用网络设备,将前端摄像机采集的数字信号经网络设备传至监控中心,同时监控中心利用内部网络完成对各监控点的远程控制。 6、 摄像机的安装点位参照点位分布表参照图纸。5.4.2 传输建设(1) 前端摄像机以3M码流传输。(2) 前端接由光纤收发器传入监控中心接入交换机。(3) 监控网络与其他网络独立分离。5.4.3 监控中心建设监控中心建设在消防控制室,监控中心由2台接入交换机,1台监控中心交换机、1台高清解码器、2台网络硬盘录像机,电视墙,1台管理电脑、1台客户端电脑等设备组成,电视墙采用8块42寸监视器和1台42寸监视器组合而成。
15、5.4.4 防雷保护措施由于小区该次设计的摄像机部分安装在户外,考虑到雷电天气,系统有可能受到感应雷的破坏,因此系统设计充分考虑到防雷的措施,系统室外前端设备对于防止直接雷击的保护办法是:在室外摄像机的立杆上直接安装避雷针(8镀锌圆钢),利用金属立杆本身作为接地引下线采用8镀锌圆钢或35mm2 铜导线与附近防雷接地网(接地电阻不得大于10)相连。为了防止电磁感应,沿杆引上摄像机的电源线和信号线需穿金属管加以屏蔽保护。室外摄像枪的防雷保护由视频和电源及线路两部分;智能匀速球摄像机的防雷保护由视频、控制线和电源及线路三部分组成。对于线路的防雷保护是在线路两端加防雷器。 当有雷电击中或感应到控制信号
16、线时,雷电流在该线上的流向是随机的,那么仅在该线的一端安装防雷器,那么另一端的设备被雷电流损坏的可能也同样存在。所以,在该线的两端均安装防雷器,该线两端的设备均得到了保护。具体的保防雷护措施如下:前端智能匀速球和一体化摄像机安装电源防雷器、视频防雷器和控制信号防雷器,其它摄像机安装电源防雷器和视频防雷器,接地线必须可靠、良好接地,对摄像机、云台等设备进行防雷、浪涌等保护。另外,控制中心在总电源进线处安装一台高容量防雷器,当感应雷袭来时,防雷器可迅速被击穿,将雷击高压浪涌就近泄入大地,进一步减小感应雷电的影响,保护电子设备免受损坏,通过这一级保护,使整个机房电源系统可有效地得到保护。5.5 主要
17、设备选型(一) 高清红外球型摄像机A. 主要特性1、 红外功能 最低照度0Lux 采用高效红外阵列,低功耗,照射距离达80m 红外灯与倍率距离匹配算法,根据倍率及距离调节红外灯亮度和角度,使图像达到理想的状态 内置热处理装置,降低球机内腔温度,防止球机内罩起雾 恒流电路建设,红外灯寿命达3万小时2、 系统功能: 采用高性能传感器,图像清晰,最大分辨率可达1280960 支持智能运动跟踪功能 支持标准的API开发接口,支持海康SDK、Onvif、CGI和PSIA协议接入 支持PAL/NTSC制式切换,具有良好的地区适用性 支持三维智能定位功能,配合DVR/客户端软件/IE可实现点击跟踪和放大 支
18、持3D数字降噪 支持多语言菜单及操作提示功能,用户界面友好 支持系统双备份功能,确保数据断电不丢失 支持断电状态记忆功能,上电后自动回到断电前的云台和镜头状态 支持防雷、防浪涌、防突波 室外球达到IP66防护等级 支持定时任务预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描/球机重启/球机校验/辅助输出等功能3、 机芯功能: 支持自动光圈、自动聚焦、自动白平衡、背光补偿 支持超低照度,0.05Lux/F1.6(彩色),0.005Lux/F1.6(黑白) ,0 Lux with IR 支持宽动态功能 支持多边形隐私遮蔽,多区域可设,多颜色、马赛克可选4、 网络功能: 采
19、用高性能平台,性能可靠稳定 支持以太网控制,同时支持模拟输出 可通过IE浏览器和客户端软件观看图像并实现控制 支持SDHC卡和标准的SD卡存储 支持NAS存储录像,录像可断网续传,最高可支持8个NAS盘 支持三级用户权限管理,支持授权的用户和密码,支持HTTPS加密和IEEE 802.1x 网络访问控制IP地址过滤 支持三码流技术 支持ROI感兴趣区域增强编码 支持H.264/MJPEG/MPEG4视频压缩算法,支持多级别视频质量配置,支持H.264编码复杂度Baseline/Main/High Profile,支持实时视频输出分辨率为HDTV720p(符合SMPTE296M标准) 支持多种网
20、络协议,IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP, TCP,UDP, IGMP,ICMP,DHCP,PPPoE 支持1路音频输入和1路音频输出5、 云台功能: 水平方向360连续旋转,垂直方向-2-90,无监视盲区 水平预置点速度最高可达300/s,垂直预置点速度最高可达240/s水平键控速度为0.1 -240/s,垂直键控速度为0.1 -160/s 支持256个预置位,并具有预置点视频冻结功能 支持8条巡航扫描,每条可添加32个预置点 支持4条花样扫描,每条路径记录时间大于10分钟 支持比
21、例变倍功能,旋转速度可以根据镜头变倍倍数自动调整 支持守望功能,预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描可在空闲状态停留指定时间后自动调用(包括上电后进入的空闲状态) 支持报警功能,内置7路报警输入和2路报警输出,支持报警联动,可在报警后触发调用预置点/巡航扫描/花样扫描/SD卡录像/触发开关量输出/客户端电子地图B. 技术指标机芯图像传感器1/3 Progressive Scan CMOS有效像素130万像素最低照度彩色:0.05Lux (F1.6,AGC ON)黑白:0.005Lux (F1.6,AGC ON)0 Lux with IR白平衡自动 / 手动
22、 / 自动跟踪白平衡 /室外/室内/日光灯白平衡/钠灯白平衡增益控制自动 / 手动3D降噪关/普通模式信噪比大于 52dB背光补偿开 / 关宽动态支持电子快门50Hz: 1/1-1/30,000s60Hz: 1/1-1/30,000s日夜模式自动ICR 彩转黑数字变倍16倍隐私遮蔽最多24块多边形区域,同时最多有8块区域在同一个画面;支持多种颜色、马赛克可选聚焦模式自动 / 半自动 / 手动镜头焦距4.7mm - 94mm, 20 倍光学变倍速度大约2.7秒(光学, 广角-望远)水平视角58.3-3.2度(广角-望远)近摄距10-1500mm(广角-望远)光圈数F1.6-F3.5功能水平范围3
23、60连续旋转水平速度水平键控速度:0.1-240/s,速度可设水平预置点速度:300/s垂直范围-2-90 (自动翻转)垂直速度垂直键控速度:0.1-160/s,速度可设垂直预置点速度:240/s比例变倍支持预置点个数256个巡航扫描8条, 每条可添加32个预置点花样扫描4条, 每条路径记录时间大于10分钟断电记忆支持守望功能预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描方位角信息显示开 / 关预置点视频冻结支持定时任务预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描/球机重启/球机校验/辅助输出红外功能红外照射距离150米红外控制红外灯亮
24、度和角度根据场景智能调整网络最大图像尺寸1280960帧率25fps(1280960)、25fps(1280720)60Hz:30fps(19201080)、30fps(1280960)、30fps(1280720)视频压缩H.264/MJPEG/MPEG4,H.264编码支持Baseline/Main/High Profile音频压缩G.711ulaw/G.711alaw/G.726网络协议IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE同
25、时预览视频数最多10 路用户权限最多32 个用户,分3 级:管理员、操作员和只能浏览安全模式授权的用户名和密码,以及MAC地址绑定;HTTPS加密;IEEE 802.1x网络访问控制、IP地址过滤ROI编码支持24块,等级可调三码流支持系统集成报警输入7 路开关量输入(0-5vDC)报警输出2 路,支持报警联动报警联动预置点/巡航扫描/花样扫描/SD 卡录像/触发开关量输出/客户端电子地图音频输入音频输入(LINE 输入),音频峰值:2-2.4Vp-p,输出阻抗:1K10%音频输出线性电平,阻抗:600网络接口支持100M/1000M Base-FX自适应SFP单模双纤光口(FC母头)或10M
26、/100M/1000M Base-T自适应以太网尾纤(RJ45母头)SD 卡接口内置SD 卡插槽,支持SD/SDHC 卡(最大支持32G),可支持手动录像/报警录像模拟视频输出1.0Vp-p / 75,PAL 或NTSC,BNC 头RS485 控制接口采用半双工模式,支持自适应HIKVISION,PELCO-P 和PELCO-D(可添加)协议应用编程接口支持软件集成的开放式API,支持标准协议(Onvif、PSIA、CGI)、支持海康SDK 和第三方管理平台接入客户端支持iVMS-4200 PCNVR客户端浏览器支持IE7、IE8、IE9,Chrome8+,Firefox3.5+,Safari
27、5+浏览器,支持多国语言一般规范菜单中、英文电源AC24V(仅-A型号支持);DC12V(仅-D型号支持)50W max(其中红外灯15W max,加热5W max)工作温度和湿度-40-70(室外)湿度小于90%防护等级IP66(室外球)TVS 6000V 防雷、防浪涌、防突波,符合GB/T17626.5 四级标准安装方式多种安装方式可选根据应用环境进行选择(二) 高清半球摄像机A. 主要特性 最高分辨率可达1280960 25 fps,可输出720p实时图像 采用先进的视频压缩技术,压缩比高,且处理非常灵活 逐行扫描CMOS,捕捉运动图像无锯齿 采用高效红外灯,使用寿命长,照射距离可达10
28、30米 ICR红外滤片式自动切换,实现真正的日夜监控 可支持PoE供电功能 支持3D数字降噪 支持Micro SD/SDHC卡(32G)本地存储 支持双码流,支持手机监控 支持背光补偿,自动电子快门功能,适应不同监控环境 功能齐全:一键恢复,心跳,镜像等 符合IP66级防尘防水建设,可靠性高 具有三轴调节功能,方便工程安装 防暴:IEC 60068-2-75测试,Eh,50J;EN 50102, IK10B. 技术指标名称130万1/3” CMOS ICR日夜型半球型网络摄像机摄像机传感器类型1/3 Progressive Scan CMOS最小照度0.07Lux (F1.2,AGC ON)
29、 ,0 Lux with IR快门1/25秒至1/100,000秒镜头2.8-12mm F1.4,水平视场角: 98-30.5镜头接口类型14调整角度水平:0360;垂直:0 75;旋转:0360日夜转换模式ICR红外滤片式宽动态范围数字宽动态背光补偿支持,可选择区域数字降噪3D 数字降噪压缩标准视频压缩标准H.264/MJPEGH.264 编码类型Main Profile压缩输出码率32 Kbps8Mbps音频压缩标准G.711/G.726音频压缩码率64Kbps(G.711) /32Kbps(G.726)图像最大图像尺寸20481536帧率50Hz: 12.5fps (2048 1536)
30、25fps (1920 1080), 25fps (1280 720)60Hz: 15fps (2048 1536),30fps (1920 1080), 30fps (1280 720)图像设置饱和度,亮度,对比度,锐度通过客户端或者浏览器可调网络功能存储功能支持SD/SDHC卡(32G),NAS(iSCSI可选)接口协议ONVIF,PSIA,CGI智能报警移动侦测,视频遮挡,视频丢失,网线断,IP地址冲突,存储器满,存储器错支持协议TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,PPPoE,NTP,UPnP,SMTP,SNMP
31、IGMP,802.1X,QoS,IPv6,Bonjour(SIP可选)通用功能一键复位,防闪烁,双码流,心跳,密码保护,水印技术接口通讯接口1个 RJ45 10M / 100M 自适应以太网口一般规范工作温度和湿度-3060,湿度小于95%(无凝结)电源供应DC12V10% / PoE防暴等级IEC60068-2-75测试,Eh,50J;EN50102,IK10防护等级IP66红外照射距离10米-20米(三) 高清红外固定枪摄像机A. 主要特性 最高分辨率可达1280960 25 fps,可输出720p实时图像 采用先进的视频压缩技术,压缩比高,且处理非常灵活 逐行扫描CMOS,捕捉运动图像
32、无锯齿 采用高效红外灯,使用寿命长,照射距离可达20-30米 ICR红外滤片式自动切换,实现真正的日夜监控 可支持PoE供电功能 支持3D数字降噪 支持数字宽动态 支持Micro SD/SDHC卡(32G)本地存储 支持双码流,支持手机监控 支持背光补偿,自动电子快门功能,适应不同监控环境 功能齐全:一键恢复,心跳,镜像等 符合IP66级防尘防水建设,可靠性高 具有三轴调节功能,方便工程安装B. 技术指标名称130万1/3”CMOS ICR日夜型筒型网络摄像机摄像机传感器类型1/3 Progressive Scan CMOS最小照度0.07Lux (F1.2,AGC ON) ,0 Lux wi
33、th IR快门1/25秒至1/100,000秒镜头2.8-12mm F1.4,水平视场角: 98-30.5镜头接口类型14日夜转换模式ICR红外滤片式宽动态范围数字宽动态数字降噪3D 数字降噪慢快门支持压缩标准视频压缩标准H.264/MJpegH.264 编码类型Main Profile压缩输出码率32 Kbps8Mbps音频压缩标准G.711/G.726音频压缩码率64Kbps(G.711) / 16Kbps(G.726)图像设置饱和度,亮度,对比度,锐度通过客户端或者浏览器可调背光补偿支持,可选择区域网络功能存储功能支持SD/SDHC卡(32G),NAS(iSCSI可选)接口协议ONVIF
34、PSIA,CGI智能报警移动侦测,遮挡报警,网线断,IP地址冲突,存储器满,存储器错支持协议TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,PPPoE,NTP,UPnP,SMTP,SNMP,IGMP,802.1X,QoS,IPv6,Bonjour(SIP可选)通用功能一键恢复、防闪烁,双码流,心跳,镜像,密码保护,视频遮盖接口通讯接口1个 RJ45 10M / 100M 自适应以太网口一般规范工作温度和湿度-3060,湿度小于95%(无凝结)电源供应DC12V10% / PoE功耗5.5W MAX(当ICR切换时7.5W)防护等级
35、IP66红外照射距离50米(四) 电梯半球摄像机A. 功能特性 采用标准H.264 main profile 5.0 视频压缩技术,压缩比高,码流控制准确、稳定 采用超低照度1.3M(1280*960) CMOS图像传感器,图像清晰度高 支持双码流,ACF(活动帧率控制) 支持数字水印加密,防止数据被篡改 支持电子彩转黑功能,实现昼夜监控 支持DC12V/POE供电 支持网络断开、IP冲突、移动检测、视频遮挡智能报警B. 技术参数 图像传感器1/3英寸 CMOS像素数1280(H)*960(V)日夜功能电子彩转黑镜头参数M12接口,3.6(2.8、6、8mm镜头可选)标配镜头视场角水平:70(
36、97.24/46/35)照度0.01Lux/F1.2增益控制手动/自动白平衡手动/自动电子快门手动/自动(区间可调,1/31/10000)手动/自动(区间可调,1/41/10000)视频压缩标准H.264/MJPEG/JPEG最大视频分辨率主码流 1280*960,辅码流 704*576主码流 1280*960,辅码流 704*480视频帧率主码流(1280*96025fps)、辅码流(704*57625fps)主码流(1280*96030fps)、辅码流(704*48030fps)主码流(1280*72025fps)、辅码流(704*57625fps)主码流(1280*72030fps)、辅
37、码流(704*48030fps)视频码率48k8Mbps码率可调,也可自定义有线网络1路10/100M以太网,RJ45接口网络协议HTTP,TCP,ARP,RTSP,RTP,UDP,RTCP,SMTP,FTP,DHCP,DNS,DDNS,PPPOE,IPv4/v6,SNMP,QoS,UPnP,NTP接入协议标配ONVIF,PSIA可定制供电支持DC12V/POE供电功耗2W工作环境工作温度-10+60,工作湿度90%(五) 网络硬盘录像机A. 功能特性 可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商(ACTi、ARECONT、AXIS、Bosch、Brickcom、Canon、HU
38、NT、Panasonic、PELCO、SAMSUNG、SANYO、VIVOTEK、ZAVIO)的网络摄像机; 支持500W像素高清网络视频的预览、存储与回放; 支持IPC集中管理,包括IPC参数配置、信息的导入/导出、语音对讲和升级等功能; 支持HDMI、VGA、CVBS同时输出,HDMI与VGA输出分辨率最高均可达1920x1080p,且可分别进行预览和回放不同通道的图像; 全新的UI操作界面,支持一键开启录像功能; 支持冗余录像、假日录像和抓图计划配置; 支持ANR技术,实现网络摄像机断网智能补录功能; 支持即时回放功能,在预览画面下对指定通道的当前录像进行回放,并且不影响其他通道预览;
39、支持最大16路720P同步回放及多路同步倒放; 支持标签定义、查询、回放录像文件; 支持智能搜素和回放,提高录像回放的效率,节约录像回放时间; 支持重要录像文件加锁保护功能; 支持硬盘配额和硬盘盘组两种存储模式,可对不同通道分配不同的录像保存容量或周期; 支持8个SATA接口,1个eSATA盘库,可用于录像和备份; 支持N+1热备功能,一台工作NVR异常下线时,热备NVR接管异常NVR工作,提升数字通道存储的可靠性; 双千兆网卡,支持网络容错、负载均衡以及双网络IP设定等应用; 支持海康威视DDNS域名解析系统; 支持远程零通道预览,使用1路零通道编码视频,预览多通道分割的视频画面,充分获取监
40、控图像信息的同时节省网络带宽; 支持网络检测(网络流量监控、网络抓包、网络通畅)功能。B. 技术指标视音频输入网络视频输入32路网络视频接入带宽160Mbps视音频输出HDMI输出1路,分辨率:1024x768/60Hz,1280x720/60Hz,1280x1024/60Hz,16001200/60Hz,1920x1080p/50Hz,1920x1080p/60HzVGA输出1路,分辨率:1024x768/60Hz,1280x720/60Hz,1280x1024/60Hz,16001200/60Hz,1920x1080p/60HzCVBS输出1路,BNC接口(电平:1.0Vp-p,阻抗:75
41、分辨率:PAL制式704*576;NTSC制式704*480音频输出2路,BNC接口(线性电平,阻抗:600)视音频编解码参数录像分辨率5MP/3MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF同步回放16路视频压缩标准H.264/MPEG4录像管理录像/抓图模式手动录像 /抓图、定时录像/抓图、移动侦测录像/抓图、报警录像/抓图、动测或报警录像/抓图、动测和报警录像/抓图回放模式即时回放、常规回放、事件回放、标签回放、外部文件回放、图片回放备份模式常规备份、事件备份、图片备份硬盘驱动器类型8个SATA接口,1个eSATA接口最大容量每个接口支持容
42、量小于4TB的硬盘作为录像盘外部接口语音对讲输入1个,BNC接口(电平:2.0Vp-p,阻抗:1k)网络接口2个,RJ45 10M/100M/1000M自适应以太网口串行接口1个,标准RS-485串行接口(预留);1个,标准RS-232串行接口;1个,键盘485串口USB接口3个,USB 2.0报警输入16路报警输出4路网络管理网络协议IPv6、HTTPS、UPnP(即插即用)、SNMP(简单网络管理)、NTP(网络校时)、SADP(自动搜索IP地址)、SMTP(邮件服务)、NFS(接入NAS)、iSCSI(IP SAN应用)、PPPoE(拨号上网)等其他电源AC100-240V,47-63H
43、z功耗(不含硬盘)40W工作温度-10-55工作湿度10-90机箱19英寸标准2U机箱(六) 高清解码器A. 功能特性 支持HDMI、VGA、BNC三种输出接口; HDMI和VGA输出分辨率最高都支持1920*1080; 支持H.264、MPEG4、MPEG2等主流的编码格式; 支持PS、RTP、TS、ES等主流的封装格式; 支持H.264的Baseline、Main、High-profile编码级别; 支持G.722、G.711A、G.711U、ACC音频格式的解码; 支持9路720P图像输出,8路4分割,1路16分割。 支持主动解码和被动解码两种解码模式; 支持远程录像文件的解码输出; 支
44、持HiDDNS功能; 支持直连前端设备解码上墙和通过流媒体转发的方式解码上墙; 支持零通道解码、流ID模式取流解码和HiDDNS取流解码; 支持使用URL方式从编码设备取流解码; 支持透明通道传输,可远程控制DVR或DVS上连接的云台; 支持WEB方式访问、配置和管理; 支持远程获取和配置参数,支持远程导出和导入参数; 支持远程获取系统运行状态、系统日志;、 支持远程重启、恢复默认配置、升级等日常维护B. 技术参数VGAHDMIBNC 输出个数9路 输出分辨率1920*108060/50HZ,1600*120060HZ,1280*102460HZ,1280*72060/50HZ,1024*76860HZBNC输出4路(无音频)畅显功能支持,(BNC输出
