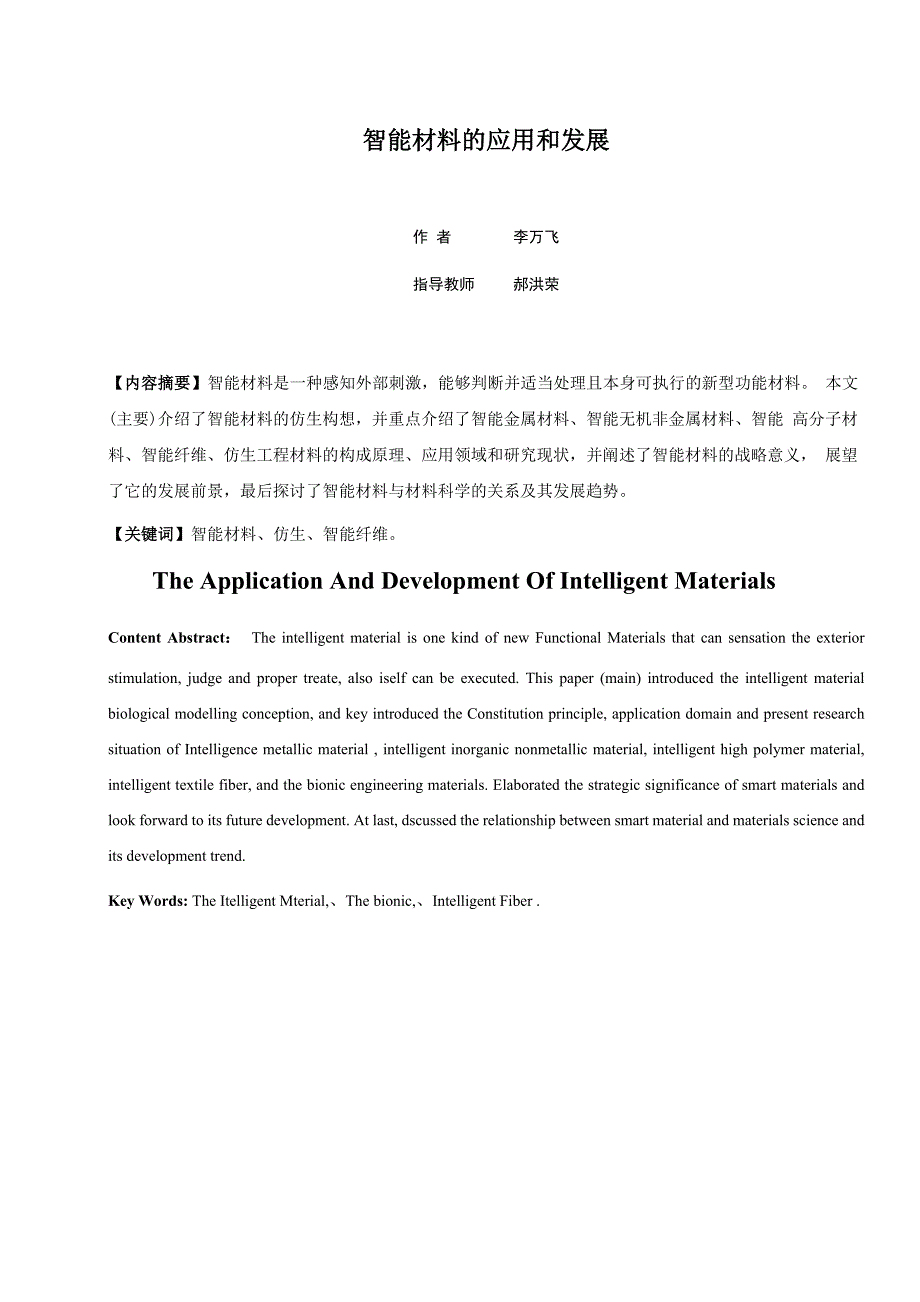

1、智能材料的应用和发展作 者李万飞指导教师郝洪荣【内容摘要】智能材料是一种感知外部刺激,能够判断并适当处理且本身可执行的新型功能材料。 本文(主要)介绍了智能材料的仿生构想,并重点介绍了智能金属材料、智能无机非金属材料、智能 高分子材料、智能纤维、仿生工程材料的构成原理、应用领域和研究现状,并阐述了智能材料的战略意义, 展望了它的发展前景,最后探讨了智能材料与材料科学的关系及其发展趋势。【关键词】智能材料、仿生、智能纤维。The Application And Development Of Intelligent MaterialsContent Abstract: The intelligen

2、t material is one kind of new Functional Materials that can sensation the exterior stimulation, judge and proper treate, also iself can be executed. This paper (main) introduced the intelligent material biological modelling conception, and key introduced the Constitution principle, application domai

3、n and present research situation of Intelligence metallic material , intelligent inorganic nonmetallic material, intelligent high polymer material, intelligent textile fiber, and the bionic engineering materials. Elaborated the strategic significance of smart materials and look forward to its future

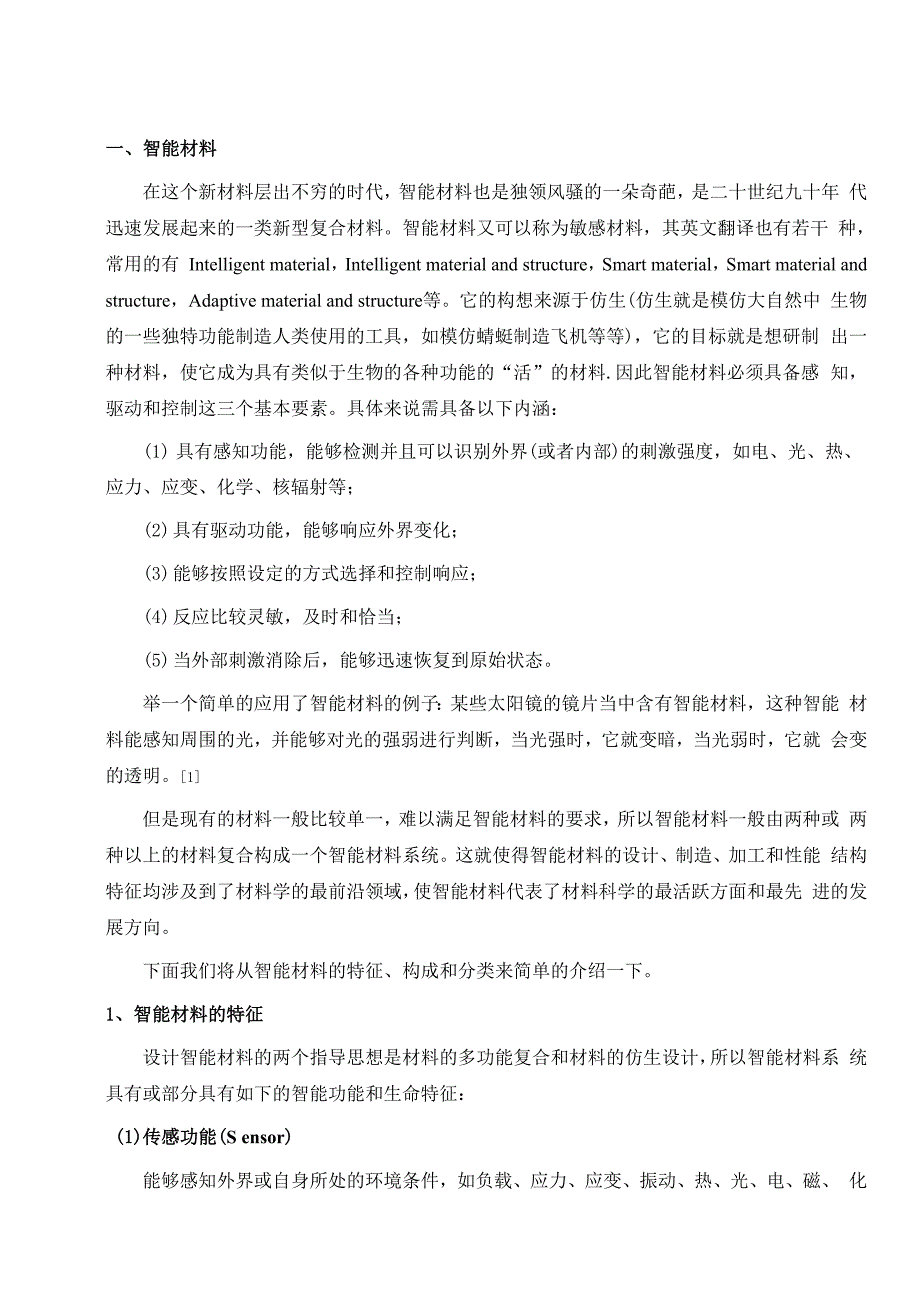

4、 development. At last, dscussed the relationship between smart material and materials science and its development trend.Key Words: The Itelligent Mterial,、The bionic,、Intelligent Fiber .一、智能材料在这个新材料层出不穷的时代,智能材料也是独领风骚的一朵奇葩,是二十世纪九十年 代迅速发展起来的一类新型复合材料。智能材料又可以称为敏感材料,其英文翻译也有若干 种,常用的有 Intelligent material,

5、Intelligent material and structure,Smart material,Smart material and structure,Adaptive material and structure等。它的构想来源于仿生(仿生就是模仿大自然中 生物的一些独特功能制造人类使用的工具,如模仿蜻蜓制造飞机等等),它的目标就是想研制 出一种材料,使它成为具有类似于生物的各种功能的“活”的材料.因此智能材料必须具备感 知,驱动和控制这三个基本要素。具体来说需具备以下内涵:(1) 具有感知功能,能够检测并且可以识别外界(或者内部)的刺激强度,如电、光、热、 应力、应变、化学、核辐射等

6、2) 具有驱动功能,能够响应外界变化;(3) 能够按照设定的方式选择和控制响应;(4) 反应比较灵敏,及时和恰当;(5) 当外部刺激消除后,能够迅速恢复到原始状态。举一个简单的应用了智能材料的例子:某些太阳镜的镜片当中含有智能材料,这种智能 材料能感知周围的光,并能够对光的强弱进行判断,当光强时,它就变暗,当光弱时,它就 会变的透明。1但是现有的材料一般比较单一,难以满足智能材料的要求,所以智能材料一般由两种或 两种以上的材料复合构成一个智能材料系统。这就使得智能材料的设计、制造、加工和性能 结构特征均涉及到了材料学的最前沿领域,使智能材料代表了材料科学的最活跃方面和最先 进的发展方向。下

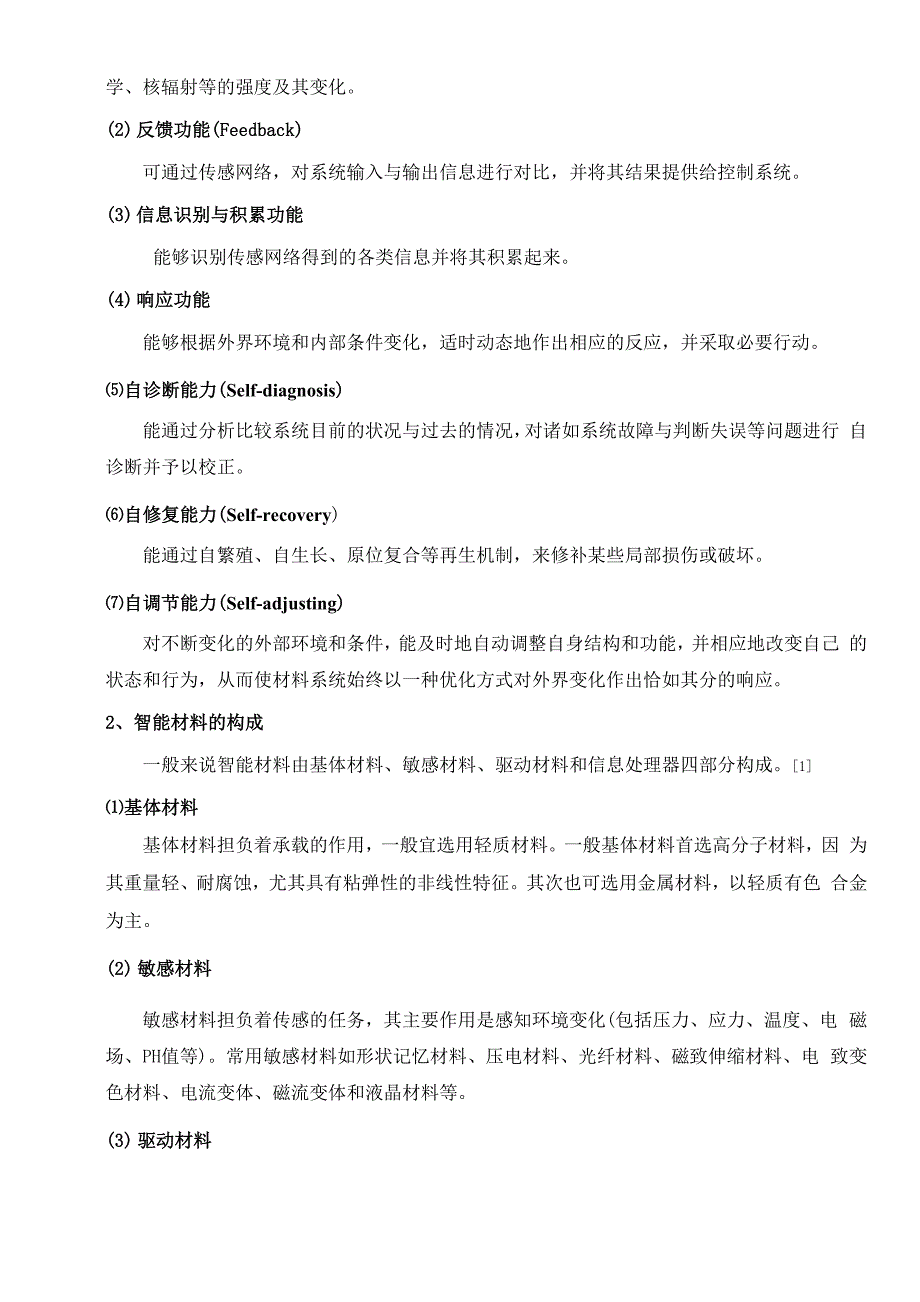

7、面我们将从智能材料的特征、构成和分类来简单的介绍一下。1、智能材料的特征设计智能材料的两个指导思想是材料的多功能复合和材料的仿生设计,所以智能材料系 统具有或部分具有如下的智能功能和生命特征:(1)传感功能(S ensor)能够感知外界或自身所处的环境条件,如负载、应力、应变、振动、热、光、电、磁、 化学、核辐射等的强度及其变化。(2) 反馈功能(Feedback)可通过传感网络,对系统输入与输出信息进行对比,并将其结果提供给控制系统。(3) 信息识别与积累功能能够识别传感网络得到的各类信息并将其积累起来。(4) 响应功能能够根据外界环境和内部条件变化,适时动态地作出相应的反应,并采取必要行动

8、自诊断能力(Self-diagnosis)能通过分析比较系统目前的状况与过去的情况,对诸如系统故障与判断失误等问题进行 自诊断并予以校正。自修复能力(Self-recovery)能通过自繁殖、自生长、原位复合等再生机制,来修补某些局部损伤或破坏。自调节能力(Self-adjusting)对不断变化的外部环境和条件,能及时地自动调整自身结构和功能,并相应地改变自己 的状态和行为,从而使材料系统始终以一种优化方式对外界变化作出恰如其分的响应。2、智能材料的构成一般来说智能材料由基体材料、敏感材料、驱动材料和信息处理器四部分构成。1基体材料基体材料担负着承载的作用,一般宜选用轻质材料。一般基体材料

9、首选高分子材料,因 为其重量轻、耐腐蚀,尤其具有粘弹性的非线性特征。其次也可选用金属材料,以轻质有色 合金为主。(2) 敏感材料敏感材料担负着传感的任务,其主要作用是感知环境变化(包括压力、应力、温度、电 磁场、PH值等)。常用敏感材料如形状记忆材料、压电材料、光纤材料、磁致伸缩材料、电 致变色材料、电流变体、磁流变体和液晶材料等。(3) 驱动材料因为在一定条件下驱动材料可产生较大的应变和应力,所以它担负着响应和控制的任务。 常用有效驱动材料如形状记忆材料、压电材料、电流变体和磁致伸缩材料等。可以看出,这 些材料既是驱动材料又是敏感材料,显然起到了身兼二职的作用,这也是智能材料设计时可 采用的

10、一种思路。其它功能材料包括导电材料、磁性材料、光纤等。a、导电材料包含导电塑料和导电橡胶。导电橡胶是将玻璃镀银、铝镀银、银等导 电颗粒均匀分布在硅橡胶中,通过压力使导电颗粒接触,达到良好的导电性能。导电橡 胶具有良好的电磁密封和水汽密封能力, 在一定压力下能够提供良好的导电性(抑制频 率达到40GHz)。b、磁性材料主要是指由过渡元素铁、钻、镍及其合金等组成的能够直接或间接产 生磁性的物质。磁性材料从材质和结构上讲,分为“金属及合金磁性材料”和“铁氧体 磁性材料”两大类,铁氧体磁性材料又分为多晶结构和单晶结构材料。从应用功能上讲, 磁性材料分为:软磁材料、永磁材料、磁记录-矩磁材料、旋磁材料等

11、等种类。磁性材 料从形态上讲。包括粉体材料、液体材料、块体材料、薄膜材料等。c、光纤是光导纤维的简写,是一种利用光在玻璃或塑料制成的纤维中的全反射原理而达成的光传导工具。微细的光纤封装在塑料护套中,使得它能够弯曲而不至于断裂。通常, 光纤的一端的发射装置使用发光二极管(light emitting diode,LED )或一束激光将光脉 冲传送至光纤,光纤的另一端的接收装置使用光敏元件检测脉冲。13、智能材料的分类智能材料是继天然材料、人造材料、精细材料之后的第四代功能材料。因为现在可用于智能材料的材料种类不断扩大,所以智能材料的分类也只能是粗浅的, 分类方法也有多种,一般若按功能来分可以分为

12、光导纤维、形状记忆合金、压电、电流变体 和电(磁)致伸缩材料等。若按来源来分,智能材料可以分为金属系智能材料、无机非金属 系智能材料和高分子系智能材料。目前研究开发的金属系智能材料主要有形状记忆合金和形 状记忆复合材料两大类;无机非金属系智能材料在电流变体、压电陶瓷、光致变色和电致变 色材料等方面发展较快。下面我们主要介绍智能材料八种主要种类:1)、形状记忆合金;2)、 电流变体和磁流变体;3)、磁致伸缩材料;4)、压电陶瓷;5)、电致伸缩陶瓷;6)、光致变 色玻璃;7)、电致变色材料;8)、光导纤维。1)、形状记忆合金(SMA)一般金属材料受到外力作用后,首先发生弹性变形,达到屈服点,就产生

13、塑性变形,应 力消除后留下永久变形。但有些材料,在发生了塑性变形后,经过合适的热过程,能够回复 到变形前的形状,这种现象叫做形状记忆效应(SME)。具有形状记忆效应的金属一般是两种 以上金属元素组成的合金,称为形状记忆合金(SMA)2根据不同的记忆功能,形状记忆合金可分为单程、双程、全程记忆效应和伪弹性等。(1)单程记忆效应(One Way Shape Memory,简称OWSM):形状记忆合金在较低的温度 下变形,加热后可恢复变形前的形状,这种只在加热过程中存在的形状记忆现象称为单程记 忆效应。(2)双程记忆效应(Two Way Shape Memory,简称TWSM):某些合金加热时恢复高

14、温相 形状,冷却时又能恢复低温相形状,称为双程记忆效应。(3)全程记忆效应(All-round Shape Memory,简称ARSM):加热时恢复高温相形状,冷 却时变为形状相同而取向相反的低温相形状,称为全程记忆效应。岫UUOU00UC三种记忆效应图目前,已开发成功的形状记忆合金有TiNi基形状记忆合金、铜基形状记忆合金、铁基形 状记忆合金等。最早关于形状记忆效应的报道是由Chang及Read等人在1952年作出的。他 们观察到Au-Cd合金中相变的可逆性。后来在Cu-Zn合金中也发现了同样的现象,但当时并 未引起人们的广泛注意。直到1962年,Buehler及其合作者在等原子比的TiNi

15、合金中,观 察到具有宏观形状变化的记忆效应,才引起了材料科学界与工业界的重视。到70年代初,CuZn、CuZnAl、CuAlNi等合金中也发现了与马氏体相变有关的形状记忆 效应。几十年来,有关形状记忆合金的研究已逐渐成为国际相变会议和材料会议的重要议题, 并为此召开了多次专题讨论会,不断丰富和完善了马氏体相变理论。形状记忆合金的具体应用:工业应用:(1)利用单程形状记忆效应的单向形状恢复。如管接头、天线、套环等。(2)外因性双向记忆恢复。即利用单程形状记忆效应并借助外力随温度升降做反复动作,如 热敏元件、机器人、接线柱等。(3)内因性双向记忆恢复。即利用双程记忆效应随温度升降做反复动作,如热机

16、热敏元件 等。但这类应用记忆衰减快、可靠性差,不常用。(4)超弹性的应用。如弹簧、接线柱、眼镜架等。医学应用:TiNi合金的生物相容性很好,利用其形状记忆效应和超弹性的医学实例相当多。 如血栓过滤器、脊柱矫形棒、牙齿矫形丝、脑动脉瘤夹、接骨板、髓内针、人工关节、心脏 修补元件、人造肾脏用微型泵等。脊柱修复支架人造血管2)、电流变体和磁流变体(Electrorheological fluid and Magnetorheological fluids)电致、磁致变体智能材料大多是由合成材料或陶瓷材料制成的,具有在电场或磁场的作 用下发生变性的能力,其变化的大小与电场和磁场的强度有关。科学家研制

17、成功一种电致变 性材料,这种材料在接通电流时,可以从液体变为接近固体。如果向空心复合梁中充入电流 变性液体材料,在外电场的作用下,这种液体材料就会变硬,从而使梁变成僵硬状。将电致 变性现象与传感器结合起来,就可以实现使复合梁随着负载的变化而改变其性质。这将是装 配结构智能化的一个突破性的新起点。电致变性材料还可以用作在地震时能自动加固建筑物 的基础。此外,磁致变性材料在机电工业中也有广泛的用途。电流变体和磁流变体构成:无论是电流变体还是磁流变体,其组成通常包含有如下几种成分:(1)连续介质(或称 溶剂、载液):低粘度液体,硅油、石腊油、橄榄油、变压器油以及煤油、润滑油或真空油等 矿物油,包括辛

18、烷、甲苯、水银、烃类、酯类、聚苯醚等。(2)粒子介质(或称溶质、介电微 粒)有三类:金属类(如铁、钻、镍、铜、铁氧体、氧化铁、四氧化三铁等)、陶瓷类(如压电 陶瓷、高岭土、硅藻土、硅石、沸石等、半导体高分子材料(如明胶、淀粉等)。粒子介质通 常具有亲水性、多孔性。(3)稳定剂:主要有油酸、亚油酸等不饱和脂肪酸、酒精、胺、聚 胺类、磷酸衍生物、盐类、皂类、长链状高聚物等。其作用是增加悬浮粒子的稳定性或产生 粒子间的胶态分子团桥,粒子既不产生沉淀又不出现絮凝,而使流体始终处于溶胶或凝胶态。 (4)添加剂:有机活性化合物、非离子表面活化剂和水等,常也是流变体的重要组成部分。 对于电流变体而言,许多场

19、合下,用水作添加剂。93)、磁致伸缩材料(Magnetostrictive material )磁致伸缩材料是具有磁致伸缩特性的材料。磁致伸缩是指在交变磁场的作用下,物 体产生与交变磁场频率相同的机械振动;或者相反,拉伸、压缩力作用下,由于材料的 长度发生变化,使材料内部磁通密度相应地发生变化,在线圈中感应电流,机械能转换 为电能。目前磁致伸缩智能材料的主流是稀土磁致伸缩材料,稀土超磁致伸缩材料是近期才发展 起来的一种新型功能材料。这种材料在电磁场的作用下可以产生微变形或声能,也可以将微 变形或声能转化为电磁能。在国防、航空航天和高技术领域应用极为广泛,如声纳与水声对 抗换能器、线性马达、微位

20、移驱动(如飞机机翼和机器人的自动调控系统)噪声与振动控制系统、海洋勘探与水下通讯、超声技术(医疗、化工、制药、焊接等)、燃油喷射系统等领域。 它具有磁致伸缩值大,机械响应速度快和功率密度高特点。10磁致伸缩智能材料的主要用途是:(1)由于稀土超大磁致伸缩材料比传统材料在性能上有了惊人的提高,所以在电器、家 电、通讯器材、电脑等生产领域,稀土磁致伸缩材料逐渐取代了传统的磁致伸缩材料和电致 伸缩材料,使产品升级和更新换代更加容易。(2)由于稀土超大磁致伸缩材料的独特的性能,特别是在应用领域里呈现出的重要使用 价值,越来越受到人们的普遍关注,可被用于开发新一代的元器件,如广泛应用于精密控制 系统(如

21、油料控制、司服仪、导弹发射控制装置等),声光发射系统(如信号处理、声纳扫描、 超声、水声等),以及换能器、驱动器等等的开发。对于磁致伸缩智能材料的应用,目前,美国位居各国之首,其成功标志在于开发出了一 系列用于军事目的的尖端产品,如美国已成功地将其应用于舰艇水下声纳探测系统以及导弹 发射控制装置等。但是我国对磁致伸缩智能材料新产品的开发还处于起步阶段,但也已呈现 出良好的发展势头。如中国长江水利委员会应用这种材料,开发出了大功率岩体声波探测器, 应用于三峡工程和地球物理勘探;辽河油田应用这种材料,开发出了井下物理法采油装量; 东北大学和大连理工大学应用这种材料,拟在进给和精密定位方面进行联合开

22、发。14)、压电陶瓷(Piezoelectric ceramics压电智能材料可以将压强、振动等迅速转变为电 信号,或将电信号转变为振动信号,也就是说压电材 料在外电场的作用下可以产生微小变形,同时也可以 将微小变形转变为电信号。而且新一代的压电材料还 具有了条件反射和指令分析的能力。其特征和运转方 式类似于人的神经系统,可执行类似于大脑的指令。 压电材料的这种独特功能,使其在智能材料系统中具 有广阔的应用前景。(1)压电陶瓷驱动器由于压电陶瓷具有把电能转变为机械能的能力,因此当应用系统通电给压电陶瓷时,使 材料的自发偶极矩发生变化,从而使材料的尺寸发生改变,这种效应能产生200-300的微应

23、 变,据报道,88层的压电陶瓷片做成的驱动器可在20ms内产生50um的位移,响应速度之 快是其它材料所无法比拟的,是高精度、高速驱动器所必须的材料,已应用在各种跟踪系统、 自适应光学系统、机器人微定位器、磁头、喷墨打印机和扬声器等。(2)压电传感器由于压电材料对于所加应力能产生可测量的电信号,因此在高智能材料系统中可用做传 感器。PVDF压电陶瓷的压电性比石英高3-5倍,压电系数值更高,并且可以做得很薄,可贴 在物体表面,非常适合做传感器。在机器人上做触觉传感器可感知温度、压力,采用不同模 式可以识别边角、棱等几何特征。同时这种材料具有热释电效应,可用作温度传感器。压电复合材料的发展,克服了

24、压电陶瓷自身的脆性和聚合物压电材料的温度限制,而更 加受到重视。杆状和片状这种柔性压电复合材料做成的传感器被广泛应用于水声和医用超声 传感器,其灵敏度和力学性能很好。而另一种含有压电粉末的聚合物连通性压电复合材料, 可做成膏状或涂层,涂于复杂形状结构上,可以提供该结构的应力状态以及安全状态。压电材料一一这一古老的材料,通过对其进行改性或与其它材料复合,应用在智能材料 与结构中可以决传统技术中难于解决的一些关键问题,而且其作用也是其它材料难以取代的, 应引起压电材料研究者的高度重视和深入研究。科学家最近研制成功一种压电晶体,如果将其放入壁纸中,就可以大大减小冰箱或空调 机的噪声,给住户创造了一个

25、安静的居住环境。15)、电致伸缩材料(Electrostriction material(1)原理电致伸缩材料,从某种意义上可以说就是指或主要是指压电材料。因为,就物理实质而言, 压电材料与电致伸缩材料并没有根本区别,只不过前者强调的是利用正压电效应,后者强调的 是利用逆压电效应。事实上,压电材料是一种同时兼具正逆电机械耦合特性的功能材料,若 对其施加作用力,则在它的两个电极上将感应产生等量异号电荷;反之,当它受到外加电压 的作用时,便会产生机械变形。基于这一原因,压电材料在智能机构中被广泛地用作传感器和 驱动器(即执行器)。并且,这类传感器和驱动器比其他类型的传感器和驱动器具有更为优良 的频

26、率特性和可集成特性。若将它们与其他组元有效地组合起来,则可构成一个对结构控制 极为有效的智能材料系统。这个系统几乎可以完全根据设计者的意图调整结构的阻尼与自振 频率等动力学特性,同时还可对结构的位移、应变、应力、加速度和破坏情况进行自动监测。分类 常用的压电材料大致可分为三类。第一类是无机压电材料,如压电晶体(石英SiO2)和压电陶瓷(钛酸钡BT、锆钛酸铅PZT、 改性锆钛酸铅、偏铌酸铅PN、铌酸铅钡锂PBLN、改性钛酸铅PT)等。这类材料的研制成功, 促进了声换能器、压电传感器等各种压电器件性能的改善和提高。第二类是有机压电材料,又称压电聚合物,如偏聚氟乙烯(PVDF)(薄膜)及以它为代表的

27、 其他有机压电(薄膜)材料。这类材料以其材质柔韧、低密度、低声阻抗和高压电电压常数(g) 等优点为世人瞩目,且发展十分迅速,现已在水声、超声测量、压力传感、引燃引爆等方面 获得应用。不足之处是压电应变常数(d)偏低,使之作为有源发射换能器受到很大的限制。第三类是复合压电材料,这类材料是在有机聚合物基底材料中嵌入片状、棒状、杆状或 粉末状无机压电材料构成的,可以说是第一类与第二类压电材料相结合的产物,但这种结合 并非是单纯地按比例机械混合,而是在材料设计中充分考虑两者之间的“耦合效应”后所实 现的最佳组合。这类材料,既具有高的耦合系数、压电常数,又具有低密度、低声阻抗和良好 的柔韧性,至今已在水

28、声、电声、超声、医学等领域得到广泛应用。如用它制成水声换能器 不仅具有高的静水压响应速率,而且耐冲击,不易受损且可用于不同的深度。应用可用于智能材料与结构的驱动器材料有许多种,但从实用价值看,应用最广的仍是压电 陶瓷与形状记忆合金。压电陶瓷作为驱动元件,无疑具有价廉、小巧、质轻、易于与基体结 合、响应速度快等优点;此外,它对结构的动力学特性的影响很小;并且通过分布排列可实现 大规模的结构驱动,因而具有较强的驱动能力和控制作用。但是,也应看到:应用于驱动器的 压电陶瓷,由于承担着将电能转换成机械能的职能。因此,它不但应具有大的机电耦合系数 与压电常数,还须具备高的机械品质因数Qm与居里点,为寻求

29、这样的材料,国内外学术界做 了大量的工作。116)、光致变色玻璃(Photochromic glasS在通常条件下,玻璃是透明的。对于有些玻璃, 在紫外光或者可见光的照射下,可产生可见光区域的 光吸收,使玻璃发生透光度降低或者产生颜色变化, 并且在光照停止后不能自动恢复到原来的透明状态, 称之为光致变玻璃。一般来说是在普通的玻璃成分中引入光敏剂生产 光致变色玻璃,常用的普通玻璃有铝硼硅酸盐玻璃、 硼硅酸盐玻璃、硼酸盐玻璃、磷酸盐玻璃等。常用的光敏剂包括卤化银、卤化铜等等。通常 光敏剂以微Today Hot晶状态均匀地分散在玻璃中,在日光照射下分解,降低玻璃的透光度。 当玻璃在暗处时,光敏剂再度

30、化合,恢复透明度,玻璃的着色和退色是可逆的、永久的。光致变色玻璃的装饰特性是玻璃的颜色和透光度随日照强度自动变化。日照强度高,玻 璃的颜色深,透光率低;反之,日照强度低,玻璃的颜色浅,透光度高。用光致变色玻璃装 饰建筑,使得室内光线柔和、色彩多变,又使得建筑色彩斑斓,变幻莫测,与建筑的日照环 境协调一致。除用作变色眼镜外,还应用于建筑物门窗、幕墙、汽车防护玻璃、航天器窗口、 激光防护、以及装饰等。127)、电致变色材料(Electrochromic materials电致变色是指材料的光学属性(反射率、透过率、吸收率等)在外加电场的作用下 发生稳定、可逆的颜色变化的现象,在外观上表现为颜色和透

31、明度的可逆变化。具有电 致变色性能的材料称为电致变色材料,用电致变色材料做成的器件称为电致变色器件。电致变色材料分为无机电致变色材料和有机电致变色材料。无机电致变色材料的典型代 表是三氧化钨,目前,以WO3为功能材料的电致变色器件已经产业化。而有机电致变色材 料主要有聚噻吩类及其衍生物、紫罗精类、四硫富瓦烯、金属酞菁类化合物等。以紫罗 精类为功能材料的电致变色材料已经得到实际应用。(1)电致变色的工作原理:在外加电场作用下,材料由于电子、离子的双注入导致结构或价态发生可逆变化,进而 调节材料的透过与反射特性,表现为材料颜色的变化。(2)电致变色技术的应用电致变色智能玻璃在电场作用下具有光吸收透

32、过的可调节性,可选择性地吸收或反 射外界的热辐射和内部的热的扩散,减少办公大楼和民用住宅在夏季保持凉爽和冬季保 持温暖而必须消耗的大量能源。同时起到改善自然光照程度、防窥的目的。解决现代不 断恶化的城市光污染问题。是节能建筑材料的一个发展方向。电致变色材料具有双稳态的性能,用电致变色材料做成的电致变色显示器件不仅不 需要背光灯,而且显示静态图象后,只要显示内容不变化,就不会耗电,达到节能的目 的。电致变色显示器与其它显示器相比具有无视盲角、对比度高等优点。用电致变色材料制备的自动防眩目后视镜,可以通过电子感应系统,根据外来光的 强度调节反射光的强度,达到防眩目的作用,使驾驶更加安全。电致变色智

33、能玻璃能以较低的电压(2-5V)和较低的功率调节汽车、飞机内部的光线强度,使旅途更加舒适。目前,电致变色调光玻璃已经在一些高档轿车和飞机上得到应用。138)、光导纤维(Optical fiberP-Bll任了智能材料系统中“神经网络”的关键角色。同时,又由于通过分析光的传输特性(强度、光导纤维,有时亦可称为智能光纤。众所周 知,智能材料系统必须具备的最关键的功能之一 是“传感”。由于光纤具有其它任何材料都无法 比拟的优异的传输功能,可以随时提供描述系统 状态的准确信息,因此理所当然地成了最重要的 信息传输材料,广泛地应用于各通信领域,并充位相等),可获知光纤周围的密度、温度、压力、压强、电场、

34、磁场、化学成分、X射线、Y射线、光电子流等物理特性与环境条件的变化情况,故光纤还可用作传感元件或智能材料 系统中的“神经单元”。光纤直径细、易弯曲、体积小、重量轻、韧性好、埋入性佳,并且 能耗低、频带宽、传输速率高、反应灵敏、抗电磁干扰能力强,加之兼具信息感知与信息传 输的双重功能,便于波分与时分复用、分布传感与传感器复用,同时还耐高温、耐腐蚀,因 此被世界公认为智能材料系统与结构首选的传感材料。14(1)光纤-原理光纤实际是指由透明材料做成的纤芯和在它周围采用比纤芯的折射率稍低的材料做成的 包层,并将射入纤芯的光信号,经包层界面反射,使光信号在纤芯中传播前进的媒体。一般 是由纤芯、包层和涂敷

35、层构成的多层介质结构的对称圆柱体。光纤有两项主要特性:即损耗 和色散。光纤每单位长度的损耗或者衰减(dB/km),关系到光纤通信系统传输距离的长短和中继 站间隔的距离的选择。光纤的色散反应时延畸变或脉冲展宽,对于数字信号传输尤为重要。每单位长度的脉冲展宽(ns/km),影响到一定传输距离和信息传输容量。(2)光纤-分类光纤正处在新产品的不断涌现的发展时期,种 类不断增多,而且千变万化。近年来用于传感器的 特殊光纤发展尤迅速。目前一般分类方法如下,按制作材料可分为:高纯度石英玻璃光纤、 多组分玻璃光纤、塑料光纤;按传输模可分为: 单模光纤、多模光纤;按用途可分为:通信光纤、非通信光纤一特殊光纤。

36、有低双折射光纤, 高双折射光纤,涂层光纤,液芯光纤,激光光纤和红外光纤等。按制作方法可分为:化学气 象沉淀法(CVD)或改进化学气相沉积法(MCVD),用来制作高纯度石英玻璃光纤;双坩锅 法或三坩锅法,用来制作多组分玻璃光纤。(3)光纤液面探测器工作原理野先虾就患艘rnvs光纤传感技术是伴随着光通 讯技术和半导体技术发展而衍生 的一种新的传感技术,是光传感、 光通讯、电子技术互相交叉、互 相渗透的高科技技术,是国家 “十五”重点支持发展的信息产 业的重要组成部分。因此光纤技 术在很多方面都有很大的应用, 现简单介绍如下: 光纤液位传感器:在我国石油化工、冶金以及国防等部门,对油品和化工产品等易

37、燃 易爆液体类物质的储存、检测和安全管理一直是个难题。长期以来,大多企业是采用人工对 其进行检测和管理,劳动强度大,又有危险性,储罐爆炸事件和人员伤亡事故时有发生。光 纤液位传感器某检测湘度高,使用方便、稳定可靠,特别是采用光纤光缆采集和传输信号, 做到现场无电检侧,本质安全防爆,特别适于易燃易爆场所的储罐检测。即将投产的光纤液 位传感器价调查和分析表明,目前全国年需求量应在1万台以上,而1日市场需求仍在快鹏 长如。 接入网技术:所谓光接入网RECORD(OAN)就是采用光纤传输技术的接入网,泛指 本地交换机或远端模块与用户之间采用光纤通信或部分采用光纤通信的系统。通常,OAN指 采用基带数字

38、传输技术并以传输双向交互式业务为目的的接入传输系统,将来应能以数字或 模拟技术升级传输宽带广播式和交互式业务。光纤的应用还有:光纤高温测量仪、光纤阀位回讯器等。12二、智能材料的应用1、在军事领域中的应用1因为智能材料结构不仅象一般功能材料一样可以承受载荷,而且它还具有了其 他功能材料所不具备的功能,即能感知所处的内外部环境变化,并能通过改变其物 理性能或形状等做出响应,借此实现自诊断、自适应、自修复等功能。所以,智能 材料在军事应用中具有很大潜力,它的研究、开发和利用,对未来武器装备的发展 将产生重大影响。目前,在各种军事领域中,智能材料的应用主要涉及到以下几个方面:智能蒙皮例如光纤作为智能

39、传感元件用于飞机机翼的智能蒙皮中,或者在武器平台的蒙 皮中植入传感元件、驱动元件和微处理控制系统制成的智能蒙皮,可用于预警、隐 身和通信。目前美国在智能蒙皮方面的研究包括:美国弹道导弹防御局为导弹预警卫星和 天基防御系统空间平台研制含有多种传感器的智能蒙皮;美空军莱特实验室进行的 结构化天线(即把天线与蒙皮结构融合在一起)研究;美海军则重点研究舰艇用智 能蒙皮,以提高舰艇的隐身性能。结构监测和寿命预测智能结构可用于实时测量结构内部的应变、温度、裂纹,探测疲劳和受损伤情 况,从而能够对结构进行监测和寿命预测。例如,采用光纤传感器阵列和聚偏氟乙 烯传感器的智能结构可对机翼、机架以及可重复使用航天运

40、载器进行全寿命期实时 监测、损伤评估和寿命预测;空间站等大型在轨系统采用光纤智能结构,可实时探 测由于交会对接碰撞、陨石撞击或其他原因引起的损伤,对损伤进行评估,实施自 诊断。正在研究的自诊断智能结构技术有:光纤传感器自诊断技术,可以测量裂纹 的“声音”传感器自诊断技术,及其它可监测复合材料层裂的传感器自诊断技术 等。减振降噪智能结构用于航空、航天系统可以消除系统的有害振动,减轻对电子系统的十 扰,提高系统的可靠性。如美国防高级研究计划局资助波音公司研制的直升机智能 结构旋翼叶片,可以改善旋翼的空气动力学性能,减小振动和噪音。智能结构用于 舰艇,可以抑制噪声传播,提高潜艇和军舰的声隐身性能。智

41、能结构用于地面车辆, 可以提高军用车辆的性能和乘坐的舒适度。国外正在研究的具有减振降噪功能的智 能结构,主要由压电陶瓷、形状记忆合金和电致伸缩等新材料制成。环境自适应结构智能结构制成的自适应机翼,能够实时感知外界环境的变化,并可以驱动机翼 弯曲、扭转,从而改变翼型和攻角,以获得最佳气动特性,降低机翼阻力系数,延 长机翼的疲劳寿命。如当飞机在飞行过程中遇到涡流或猛烈的逆风时,机翼中的智 能材料就能够迅速变形,并带动机翼改变形状,从而消除涡流或逆风的影响,使飞 机仍能平衡地飞行。美国的一项研究表明,在机翼结构中使用磁致伸缩致动器,可使机翼阻力降低 85%。美国波音公司和麻省理工学院联合研究在桨叶中

42、嵌入智能纤维,电致流变体 时可使桨叶扭转变形达几度。美国陆军在开发直升机旋翼主动控制技术,将用于 RAH-66武装直升机。美国防部和航空航天局也在研究自适应结构,包括 翼片弯曲、 弯曲造型/控制面造型等。相信在不久的将来我们用智能材料制成的飞机机翼,就可以像鱼尾巴一样行动 自如,自行弯曲、自动改变形状,从而改进升力和阻力,使飞机飞得更高、更快。2、智能材料与住宅智能化1让我们先来设想一下,未来的住宅会是什么样子:墙壁可以随心所欲的变换颜色;椅子 可以随人体不同的需要改变温度和形状;一切的电器都是触摸式的,永远不会再有触电的危 险;可视电话带有传感功能;。这是多么美妙的一幅未来图画!在以前或者还

43、会把它当 作幻想和科幻小说来看,但是随着智能材料的发展,尤其是毫微塑料设想的提出,智能化住 宅已经不再只是梦想。虽然目前还处于设想阶段,但是已经开始着手进行研究,并且必然将 在不久的将来成为现实。下面让我们来了解几种未来的智能产品。(1)多功能砖多功能砖用来构建整个房屋的结构单元,这种结构单元具有变通性和智能性。这种多功 能砖主要由四个分层构成。第一层是功能层,能感受来自周围的声能、热能、光能,并能控 制这些能量的输出,如果是内墙壁砖的话,还能控制和改变墙的功能;第二层是通讯层,能 为居住者提供内外通信联系的通道,第三层是输送通道,可以用来输送水和其它材料。住户 还可以挑选合适的带“面膜”的砖

44、材。面膜是砖材的最上层,它也具有多功能性。如壁膜可 以使墙壁产生不同的色彩和图案;传感膜可以接收声波、热能和可见光并予以减弱或增强; 地膜可产生耐久的色彩和图案;界面膜可连接内外通信线路。面膜的设置及其构形并不是一 成不变的,而是很容易剥离并换上新的面膜。(2)食物器皿在未来的厨房里不会看到传统的碗碟。在毫微塑料的桌面上旋转的碗不仅能测知食物的 存在,而且可以根据用户的需要自行形成各种形状的碟子,供准备、烹调和上菜时使用。并 且这种盛食物的碗还具有保温和在不使用冰箱的情况下保鲜的功能。座椅用毫微塑料制作的坐椅不仅功能将大大增加,而且也将增加舒适程度。使用毫微塑料能 改变椅座面的柔韧性和弹性,也

45、可以形成各种型式的椅座面。如果出于美学的考虑,或是便 于人们入座或从座椅中站起,毫微塑料也可以形成所需的任何图案或结构,还能改变座椅本 身的结构。由于不同年龄段的人对温度舒适性的要求有很大区别,这种座椅还可以随心所欲 地升温和降温。它甚至还对人们喜爱的舒适温度具有记忆功能(4) 卫生间在卫生间里,常见设施是洗脸盆、抽水马桶和淋浴器。采用了智能结构的卫生间是这样 的。在洗漱时,人们只要接触洗脸盆支架表面的任何区域,就能调节控制水温、水速和水流 的状态(集中喷射的水流或宽阔的水帘状等)供人们选择。洗脸盆上方的镜子能照出人的正 常反转象,还能照出真实的非反转象。抽水马桶的形状和大小可随使用者的不同而

46、自动变化,坐垫自动加热至舒适的温度,整 个结构十分轻便。无论安装在室内的任何地方,都能和多功能砖牢固地砌合,从而解决上下 水的问题。在电脑住宅的厕所里,安装了一台检查身体的电脑系统,每当有人上厕所时,与 马桶相连的体检装置即自动分析大小便的情况,如发现异常,电脑会立即发出警报,以便及 时到医院去看病。淋浴设备只要和多功能砖相连接,上下水、水温和水流都能得到自动控制和调节。综上所述,未来的智能化住宅必将显著提高人们的生活质量。3、与现代医学相联系的智能材料1人造肌肉因为生物弹性材料能模拟活体生物,而且其力量和反应速度均接近于人体的肌肉。所以 这种材料可以应用于人体组织的修复,而且它们还具有与生物

47、体的相容性,随着伤口的愈合, 这种聚合物就会在体内逐渐降解,最后将会消失。人造皮肤意大利比萨大学的科研人员为了使机器人与真人更接近,让它的皮肤具有感觉功能,研 制成功一种人造皮肤智能材料,这种材料可以感知温度、热流的变化以及各种应力的大小, 并且有良好的空间分辨力。这种智能材料还可以分辨表面状况,例如,粗糙度、摩擦力等(3)在药物自动投入系统上的应用科学家正在研制一种能根据血液中的葡萄糖浓度而扩张收缩的聚合物,这种聚合物可制 成人造胰细胞,将它注入糖尿病患者的血液中,小球就可模拟胰细胞工作,使病人的血糖浓 度始终保持在平常的水平上。智能材料的两种抗癌应用 有一种有效的抗癌药物胶囊,即药物“导弹

48、其中的疏水性药物载体形成了 “导弹” 的疏水内核,而亲水性部分则在内核周围形成了一个水化物外壳。所形成的这种高分子聚合 物胶囊是一种智能型药物载体,它能自动避免被机体内单核吞噬细胞捕获而有效的到达癌细 胞所在地。 90年代后期,研制出用对电磁场敏感的铁氧体包覆Ti-Ni形状记忆合金丝制成了癌症 温热疗法用针。首先,通过导管将这种针植入病人癌变部位,由于形状记忆作用,这种针会 发生弯曲变形现象;其次,在通过涡流效应产生高频电磁场作用下,形状记忆合金针将能够 产生一定的热量而使癌变区得到萎缩。4、主动结构声控1智能材料系统中最成熟的应用领域大概就是主动结构声控。采用智能结构进行主动结构 声控是降低军用系统噪声的有效途径。一般说来,可以采用两种方法来实现主动结构声控。一种是简单地使结构完全停止振动,显然它可以使声辐射降低到零,这是一种强制性的 方法,往往也是办不到的。另一种就是采用智能控制方法,它是指有选择地控制辐射振动模
