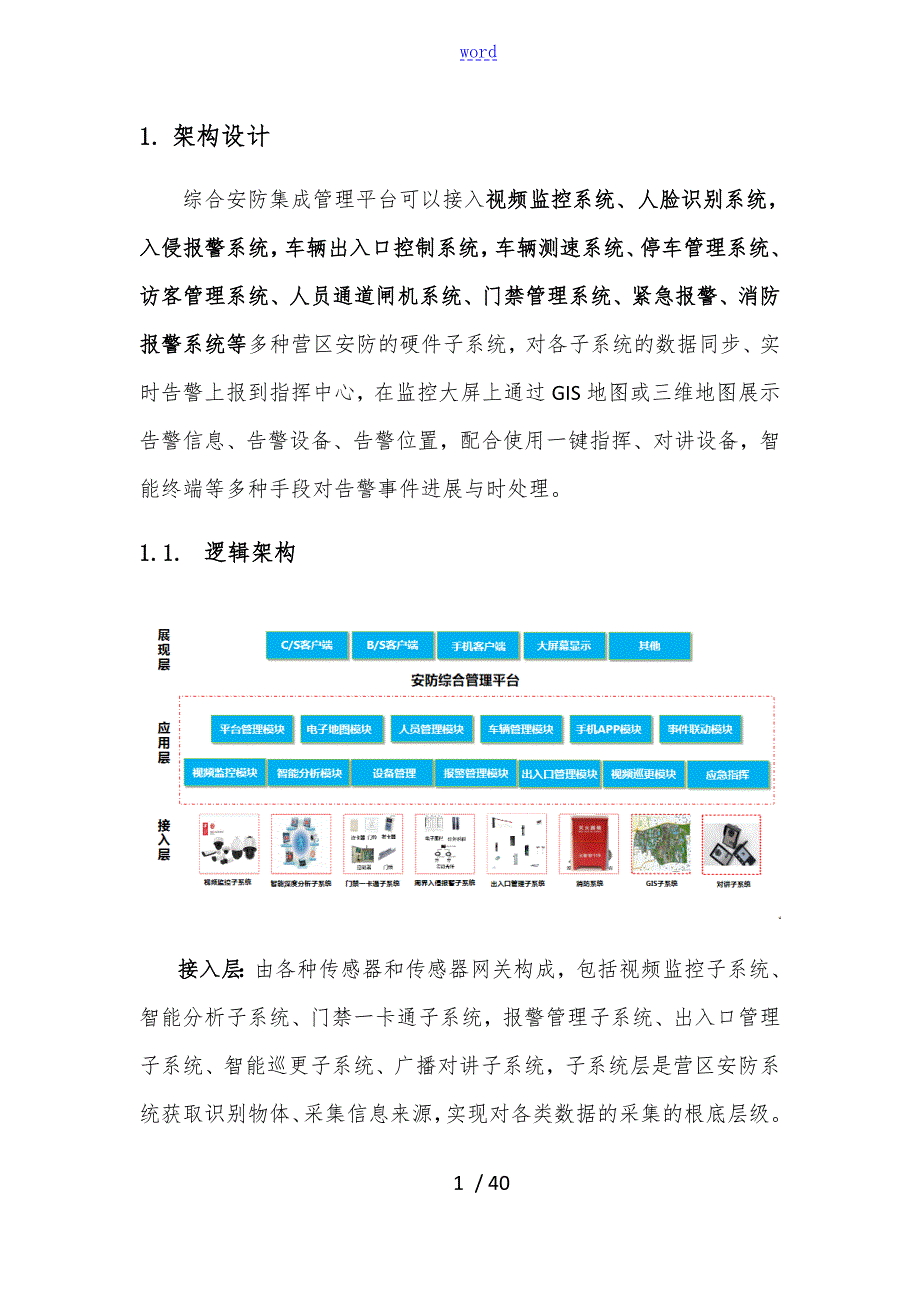

1、word1. 架构设计综合安防集成管理平台可以接入视频监控系统、人脸识别系统,入侵报警系统,车辆出入口控制系统,车辆测速系统、停车管理系统、访客管理系统、人员通道闸机系统、门禁管理系统、紧急报警、消防报警系统等多种营区安防的硬件子系统,对各子系统的数据同步、实时告警上报到指挥中心,在监控大屏上通过GIS地图或三维地图展示告警信息、告警设备、告警位置,配合使用一键指挥、对讲设备,智能终端等多种手段对告警事件进展与时处理。1.1. 逻辑架构接入层:由各种传感器和传感器网关构成,包括视频监控子系统、智能分析子系统、门禁一卡通子系统,报警管理子系统、出入口管理子系统、智能巡更子系统、广播对讲子系统,子

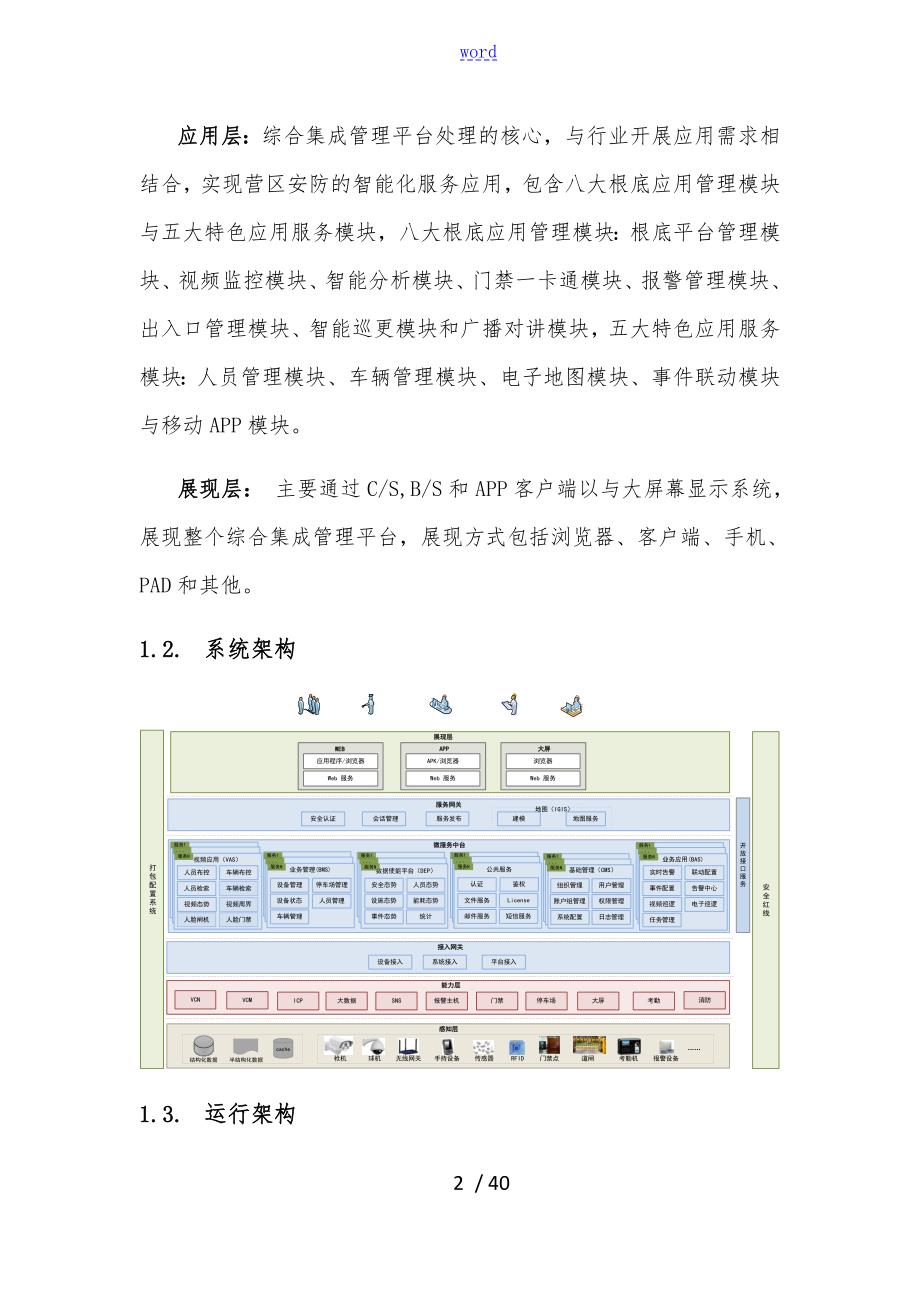

2、系统层是营区安防系统获取识别物体、采集信息来源,实现对各类数据的采集的根底层级。应用层:综合集成管理平台处理的核心,与行业开展应用需求相结合,实现营区安防的智能化服务应用,包含八大根底应用管理模块与五大特色应用服务模块,八大根底应用管理模块:根底平台管理模块、视频监控模块、智能分析模块、门禁一卡通模块、报警管理模块、出入口管理模块、智能巡更模块和广播对讲模块,五大特色应用服务模块:人员管理模块、车辆管理模块、电子地图模块、事件联动模块与移动APP模块。展现层: 主要通过C/S,B/S和APP客户端以与大屏幕显示系统,展现整个综合集成管理平台,展现方式包括浏览器、客户端、手机、PAD和其他。1.

3、2. 系统架构1.3. 运行架构1.4. 设备接入集成架构接入层上游为业务侧子系统,下游为各厂商。通过北向对上游系统提供标准化API,实现业务能力开放可编程,平台通过南向与各厂商系统/设备对接,实现异厂商功能对接。对接的厂商设备,如果是SDK,可能只支持windows或者Linux,此时需要路由来判断,调用哪个操作系统平台的服务。我们将服务按组组以操作系统类型进展分类注入到dubbo服务总线上。当服务分发到具体平台的适配器时,通过当前设备支持的OS,获取具体OS平台服务,然后通过RPC调用交互。1.5. 设备接入物理架构接入层适配器统一部署在接入服务器CS中,如CS1/CS2/CS3/CS4服

4、务器;对于传统的安防设备接入,大局部厂家都提供相应的SDK进展集成,SDK有支持Linux系统,也有仅支持Windows系统的。因此需要分开部署,如CS1/CS2安装Linux系统;CS3/CS4安装Windows系统。接入层服务器支持主备方式部署提高可靠性,如CS1/CS2是主备关系,CS3/CS4是主备关系。当备的服务器升级时不影响主服务的正常运行。Adapter-Service/ponent是公共的,一台服务器上只部署一个实例;而Realization设备适配器插件根据实际对接情况,一台服务器可以部署多个不同的插件服务。2. 系统功能2.1. 根底功能系统管理员登录平台,由平台对其账号进

5、展认证判断,并根据该用户账号的权限配置对其进展初始化操作,展示与其权限配置相对应的工作区容。2.1.1. 组织管理系统可根据实际情况划分监控中心,监控区域,以组织树的形式展示各监控中和各监控区域的上下级关系。组织树支持多级结构。2.1.2. 用户管理系统管理员对平台运营管理员进展添加、查看、删除、修改以与密码重置等操作。添加的操作用户必须保证唯一性,同一个管理人员不能重复录入。用户信息包括:用户名、密码、手机号、用户级别、用户组等。2.1.3. 用户组管理系统管理员可根据用户的职能,部门把一样角色的用户划分在同一个用户组下面,对用户组下的所有用户进展统一管理。2.1.4. 角色管理角色是一项或

6、多项操作权限的集合。管理员可以根据业务需要创建角色以与角色所拥有的权限。角色的管理包括:新增角色、删除角色和修改角色。在新增角色时,可以为其分配操作权限,包括告警权限、区域权限等。2.1.5. 日志管理系统运行过程中,系统会自动记录日志信息。操作日志记录的信息包括操作时间,操作员,操作描述、操作名称、IP地址和操作结果。可以根据IP地址进展查询以与对操作容做模糊查询。通过操作日志可方便地追踪到具体账号的操作人。2.2. 视频监控综合安防集成管理平台的视频监控模块可以接入支持标准协议的不同厂商的摄像头视频。对摄像头列表查询,播放实时视频,云台控制,录像回放等监控功能。2.2.1. 视频接入综合安

7、防集成管理平台可整合接入全营区的多套视频监控系统,将实时监控视频画面通过标准协议进展存储和调用。2.2.2. 视频播放平台将获取的实时视频流在PC上播放,能够展示所有接入的摄像机列表,在播放过程中具备全屏播放,停止播放,开始录像,停止录像,视频自适应,显示隐藏工具栏,播放窗口布局设置等功能。浏览器最大支持9路视频播放。实时视频播放的功能清单如下:序号子功能描述WEB实现1摄像机设备展示1.显示设备树形结构,显示设备信息状态,设备展示具体要求见子设备查询摄像机设备。是2播放环境检查检查WEB环境,OCX控件下载安装,安装信息提示是3OCX资源管理(隐藏式实现)2. 输出OCX日志,可采用默认路径

8、用户问题定位。3.打开视频页面时OCX登录认证,登录用户从V对接参数中获取。4.关闭视频页面时用户登出,OCX资源释放。登出不影响当前用户在其他WEB客户端的使用是4视频工具栏全屏/退出全屏视频播放窗口全屏,ESC退出全屏。是全部停止停止所有实时浏览是窗口布局支持1,4,6,9窗口布局,默认显示支持4格布局。支持多布局快捷切换是画面比例原始尺寸,窗格铺满是窗口工具栏显示设置工具栏显示/隐藏是5窗口工具栏窗口视频停止关闭当前窗口实时视频是全部停止关闭所有窗口实时视频是局部放大是即时回放是云镜控制是网速优先/画质优先是6标题栏设备信息展示摄像机名称是任务执行状态展示当前正在执行任务是窗口关闭点击

9、X号关闭播放窗口是7视频播放指定窗格播放视频拖动摄像机至指定窗格进展播放是双击设备播放视频双击设备自动选择窗格播放(验证跨V的设备在OCX播放的可行性)正在播放视频的设备再次双击,取消视频播放。是窗格拖动拖动正在播放的窗格到另一窗格是2.2.3. 云台控制用户可以在平台中进展实时视频浏览的同时,可以对具备云台能力的摄像机进展云台控制。 WEB端云台控制目前通过eSDK IVS 客户端OCX接口实现。云台控制子功能如下: 序号子功能描述1云台控制检查检查当前设备是否正在活动窗格进展实时浏览,正在实时浏览中的设备才能进展云镜控制。2云台控制云台转动控制包括停止、上、下、左、右、左上、左下、右上、右

10、下。转动模式点动模式连续模式建议:单击为点动模式,长按为连续模式,长按完毕执行停止命令,具体以接口为准速度/步长1到10,默认为3.用户可手动调高或调低云台加锁/解锁3镜头控制光圈放大/缩小围放大/缩小聚焦近/远雨刷灯光4预置位预置位快捷键显示默认展示8个预置编号1-8点击快捷编号执行预置位调用。未设置预置位时,快捷按钮禁用,不可使用。预置位管理新增预置位删除预置位修改预置位改名称预置位列表查询预置位执行选择列表中的预置位,进展执行2.3. 联动配置执行联动动作时,优先级高的联规如此动可中止优先级低的联动规如此,强制具体的硬件设备执行本联动动作;如优先级高的联动规如此正在执行,如此优先级低的联

11、动规如此排队等待。联动规如此的新增、修改、删除统一记录到系统操作日志,其中修改需要详细记录修改前的规如此明细和修改后的规如此明细,联动规如此的触发统一记录到联动规如此触发日志。联动配置管理列表包含所有未审核、已审核、未启用、已启用的联动规如此,当告警事件触发时,只能触发状态是已启用的联动规如此视频与消防联动配置:选择消防设备后,将其与周围的视频设备关联,建立联动方案。可以对联动方案进展增加、编辑、删除、激活、停止操作,并关联视频设备的预置位。2.4. 视频智能分析视频智能分析是接入视频存储设备获取接入摄像机的视频流,并通过智能化的图像识别处理技术,对各种安全事件主动预警,通过实时分析,将报警信

12、息上报到告警中心进展统一处理。l 入侵检测通过对监控图像序列的处理和分析,识别物体入侵的行为,并对潜在危险的行为进展报警,报警信息在告警中心的GIS地图上展示,可调看报警信息实时视频画面和报警录像画面,确认告警信息,并处理。l 安全帽检测通过对监控序列的处理和分析,识别出图像中的人员在未佩戴安全帽的情况下产生报警,报警信息在告警中心的GIS地图上展示,可调看报警信息实时视频画面和报警录像画面,确认告警信息,并处理。l 抢球联动在拼接画面的设定区域自动检测运动目标,球机自主跟踪,手动模式下,在枪机画面中手动选择目标,球机自动转动和变倍到指定位置。对所有跟踪目标均抓取特写图片,实现车牌识别,人物的

13、衣物颜色识别,同时在特征图片上面叠加车牌或衣服颜色等信息并存储。自动记录跟踪过程中目标运动轨迹,对抓取的目标,可根据点位、时间查询历史数据,并可同步回放相应全景和跟踪目标视频。l 离岗检测通过对监控序列的处理和分析,识别出图像中的值班人员的工作状态,当值班人员脱岗离岗的时候,系统上报告警信息,提醒系统管理员值班人员的异常情况,并处理。l 人数统计分析通过人脸识别技术对各出入口进展监控,识别统计进出园区的人数进展统计,以曲线图,柱状图,饼图等可视化技术展示人数统计状况。2.5. 人员稽查布控在园区布置多路人脸识别相机,通过人脸识别查找园区人员经过的摄像机列表,安防平台把人脸识别结构在GIS地图上

14、画出人员的行走轨迹。2.5.1. 布控管理设置布控任务,通过选择布控相机和布控人员,布控执行周期。2.5.2. 人员管理主要是对园区人员管理,设置白,黑。本园区人员信息输入到人员信息数据库中,包括工作证号,职务,部门,照片,智能卡等信息。照片信息上传到视频云的人脸信息库中。2.5.3. 人员轨迹查询系统记录人脸识别数据,根据人脸图片或身份信息查询,也可已通过人体结构化查询出人员经过的摄像机列表,在GIS地图上规划出人员行走轨迹。2.6. 车辆布控采用后端车牌识别技术,对黑车辆进展布控告警,同时和车辆道闸系统联动,根据后端识别的结果道闸抬杆放行。2.6.1. 黑车辆布控后台管理系统中上传黑车辆信

15、息,黑车辆车牌号到车牌识别库,当黑车辆到达营区门口车辆道闸口时,前端摄像机抓拍车辆车牌号,传输到后端识别系统进展识别,返回识别结果,判断车辆放行还是禁行,系统调用道闸系统发送放行或禁行命令。2.6.2. 车辆轨迹查询基于视频使能服务平台提供的车辆时空信息服务能力,完成车辆轨迹的查询,并在呈现层展示。用户在平台展示层中上传车辆图片或车牌、时间围、然后在地图上框选车辆区域,在对应区域的摄像头历史抓拍的车辆记录中检索与之匹配车辆的车辆图片信息,并根据所属摄像头位置信息绘制该车辆的行驶轨迹。1) 用户在平台展示层中上传车辆图片或车牌、时间围、然后在地图上框选车辆区域。2) 结构化信息查询车辆信息,包含

16、车辆图片、车牌、车辆颜色、车辆品牌、设备名称、经过时间。3) 点击显示轨迹显示车辆轨迹信息,显示车辆轨迹点与轨迹的时间点,显示车辆经过轨迹摄像头、并显示轨迹起点终点。2.7. 视频巡更视频巡更是对摄像机巡更路线的集中配置管理,实现远程巡逻,节省人力本钱,缓解安保人员不足。在视频巡更启动执行时会设置打卡功能,防止安保人员没有对视频巡更视频进展查看,视频巡更中遇到视频智能报警会上报给事件中心,对报警事件进展统一处理。1) 安全主管基于GIS地图上的摄像机点位信息,选择巡逻的摄像头和配置执行顺序。2) 设置巡逻执行时间段,到时自动启动执行。3) 巡逻启动后,安保岗安保人员观看自动切换和播放的视频。4

17、) 在巡逻过程中,按照提示随机打卡。5) 如果异常,上报告警派发到机动岗进展处理。6) 巡逻完成自动生成报告,并填写处理意见提交。2.8. 电子巡更巡更管理主要是采用电子巡更将安保人员在规定的巡逻线路上,在指定的时间和地点向中央控制站发回信号以表示正常,可以很好的保障保安人员以与大楼的安全。2.8.1. 巡更计划安保管理人员通过PC端创建、修改、删除巡更计划,并将巡更计划下发到相关保安人员。2.8.2. 巡更线路系统支持在PC端地图界面创建一条巡更路线,并设置路线允许的偏差距离,安保管理人员在创建巡更计划时,可以根据业务需要选择适宜的路线来下发给安保人员进展巡逻。2.8.3. 巡更记录巡更计划

18、创建完成后,自动生成一条巡更记录。安保管理人员可以通过PC端查看正在执行和已经执行完成的巡更记录,并在地图上清楚的看到计划路线和实际路线信息。2.8.4. 巡更APP安保人员在移动端接收任务后,根据规划的线路进展巡逻,并记录巡逻情况上报至管理人员。管理人员可以查看安保人员的实际巡更线路和时间,第一时间对实际路线偏差告警、开始/完毕时间超时告警等信息进展查看处理。2.9. 周界报警系统接入周界报警系统,在告警中心GIS地图上展示周界报警点位信息和联动摄像机信息,接收周界报警信息在GIS地图上闪烁展示。对告警信息设置处置流程,记录处置结果,查询历史告警信息,查询历史处置信息等。l 设备状态在GIS

19、地图上展示设备点位信息,用不同的图标颜色展示设备的运行状态。l 报警管理告警主机承受探测器产生的告警,并对告警进展处理。同时报警主机提供对防区布撤防、对防区布防围设置等操作。(1) 撤布防在告警主机菜单可以选择控制中心,查看控制中心下的告警主机,包括告警主机的名称、子系统信息、防区信息、防区状态,选择告警主机的子系统子设备或者防区,能够进展布防、撤防、旁路、恢复旁路操作,选择控制中心下面区域,能够查询区域关联的防区信息,并能够查看防区的状态,选择防区,能够进展布防、撤防、旁路、恢复旁路等操作(2) 撤布防记录点击告警主机布撤防记录,显示告警主机布撤防记录列表,并可以通过事件类型、告警主机、告警

20、防区、位置、操作人、操作结果、发生时间进展过滤,平台界面显示。支持通过事件类型、告警主机、子系统、告警防区、位置、操作人、操作结果、发生时间做过滤。2.10. 门禁管理系统接入门禁系统,在告警中心GIS地图上展示门禁报警点位信息和联动摄像机信息,接收门禁报警信息在GIS地图上闪烁展示。对告警信息设置处置流程,记录处置结果,查询历史告警信息,查询历史处置信息,门禁进出记录查询等。l 门禁控制系统支持在GIS地图可视化对门禁进展控制,如下发开关门指令到门禁系统,出发门禁系统的开关门操作。l 门禁监控系统以列表的形式展示门禁的实时刷卡记录,可查询刷卡时摄像机抓拍的图片和播放实时视频,通过对接门禁系统

21、数据展示当前刷卡的人身份信息。l 刷卡记录系统以区域位置,员工,时间围为维度,查询满足条件下的刷卡记录信息,刷卡人员信息,抓拍图片和视频录像。l 控制记录系统对进展门禁控制操作的操作人员进展管理控制,记录操作人员控制门禁的时间,门禁所在区域,门禁编号等信息,对安全事故做到有据可查。2.11. 告警中心2.11.1. 实时告警2.11.1.1. 视频告警接入可接入各厂商摄像头告警信息,在综合集成管理平台上的GIS系统展示告警信息。2.11.1.2. 门禁报警接入当门禁报警系统有报警事件如无效卡报警、密码错误报警、开门时间过长报警、仿伪报警、破坏报警、无声报警、报警按钮等与门禁前端识别设备对应的摄

22、像机进展联动,同时记录日志等信息。当报警接入管理系统得到报警信号,支持页面实时刷新上报的事件,支持报警后自动弹出视频播放,以与报警事件触发后支持实时视频或报警事件视频回放前30秒,可设置。播放过程有选择列表,并且有小窗口预播放功能。报警自动关联系统配置的关联摄像头。同时在GIS电子地图上显示报警位置,同时显示报警状态报警地、报编号警、报警种类,联动处理状态。将相应指令发送到视频监控系统执行相应的动作。可在通过智能安防平台界面选择关联的摄像头并一键对准事件位置球机自动转向发生报警的地方;在地图上显示摄像头的可视围,摄像头旋转时,可视围同步更新。可通知门禁进展开门/关门操作。2.11.1.3. 告

23、警处理道闸,视频,门禁,周界,停车,入侵,隐蔽报警等告警都会上报到告警中心统一展示。可对告警进展处理,查看历史录像,查看抓拍图片,添加处理意见操作。地图上显示告警位置与安保人员位置,可通过数字对讲直接指挥附近安防人员进展报警事件处理。支持定向传送报警 ,对于特定的重要报警只传送给特定人员处理。告警事件处理完毕后,可将该事件标记为已处理状态。2.11.2. 历史告警查看历史告警事件,可按子系统,告警类型,报警日期,处理日期,报警状态,确认状态进展查看。可对抓拍预览、录像回放、处理意见进展查看。2.12. 三维地图IGIS平台IGIS组件是一个专业GIS应用产品组件,该组件支持各种地理图元绘制,如

24、打点,测量,轨迹,标记等。主要为客户提供 跨平台、高性能、可视化的地理化开发应用组件,可结合业务应用场景进展定制性开发。 IGIS Server支持微服务架构实现IGIS服务器弹性伸缩灵活部署,支持空间数据分布式管理和存储,支持空间运算和分析,提供路径导航能力,坐标转换等多种服务能力,对数据缓冲,插值,叠加,泰森多边形等提供分析能力,支持标准OGC服务以与适配市场主流空间数据发布,用户可根据自己喜好进展地图样式配置,提供专有的地图风格。该组件包括对移动端和PC端的开发,支持WINDOWS和LINUX的跨平台开发应用。2.12.1. 二维地图能力架构空间数据存储主要为矢量元素数据,用以进展空间运算,统计,查询分析等操作。文件数据包括矢量数据shape、mapinfo、geojson,gml、dxf等格式和非矢量数据tif、png、jpg等的存储2.12.2. 三维地图能力架构三维空间数据主要支持倾斜摄影、点云、BIM、3DS等数据,数据进展切片转换后,发布服务,可以进展多种数据融合展示。SDK提供各种三维图元绘制,模型加载,事件等操作。40 / 40

展开阅读全文
