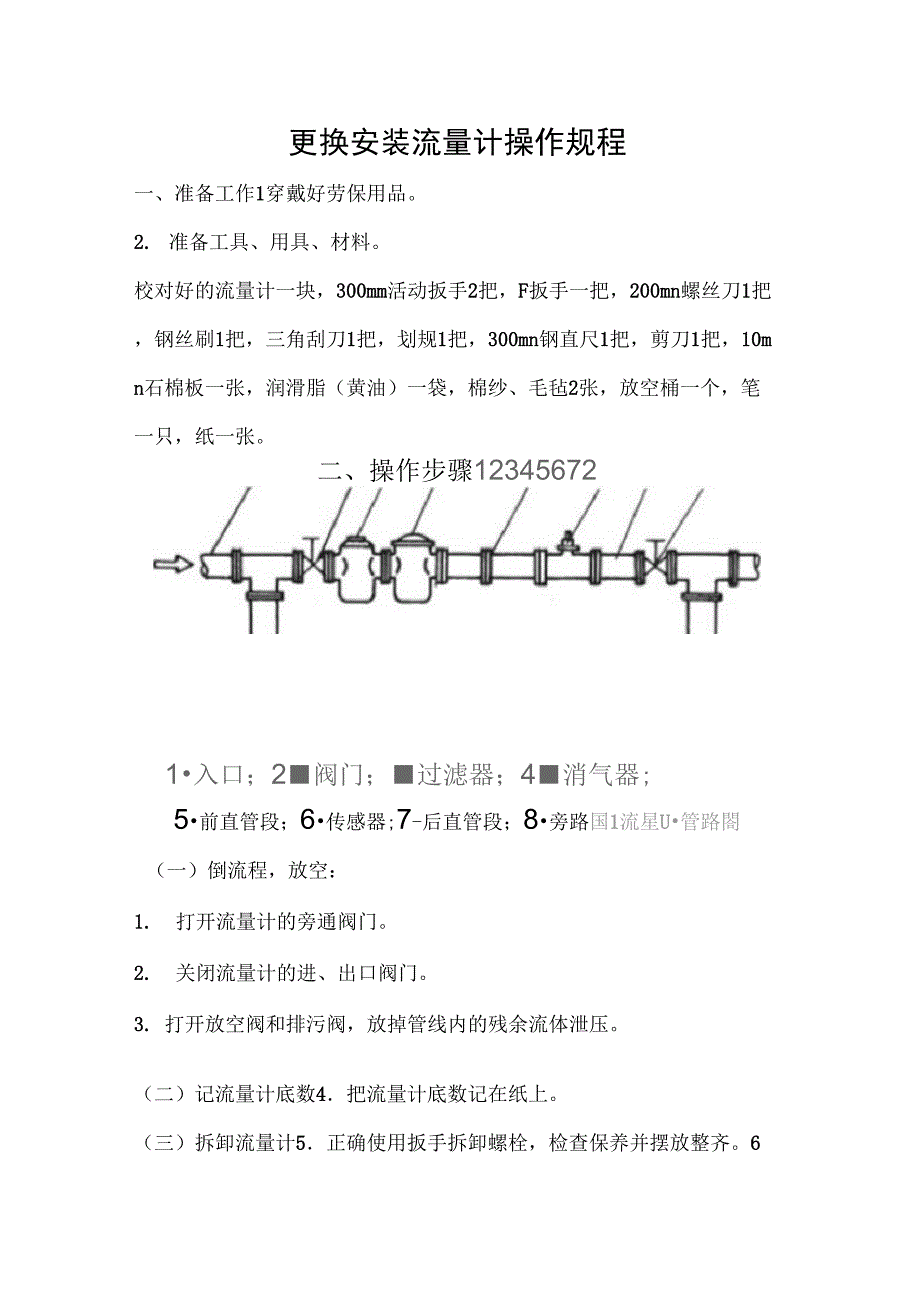

1、更换安装流量计操作规程一、准备工作1穿戴好劳保用品。2. 准备工具、用具、材料。校对好的流量计一块，300mm活动扳手2把，F扳手一把，200mn螺丝刀1把，钢丝刷1把，三角刮刀1把，划规1把，300mn钢直尺1把，剪刀1把，10mn石棉板一张，润滑脂（黄油）一袋，棉纱、毛毡2张，放空桶一个，笔一只，纸一张。二、操作步骤123456721入口；2阀门；过滤器；4消气器;5前直管段；6传感器;7-后直管段；8旁路国1流星U管路閤（一）倒流程，放空：1. 打开流量计的旁通阀门。2. 关闭流量计的进、出口阀门。3. 打开放空阀和排污阀，放掉管线内的残余流体泄压。（二）记流量计底数4把流量计底数记在纸

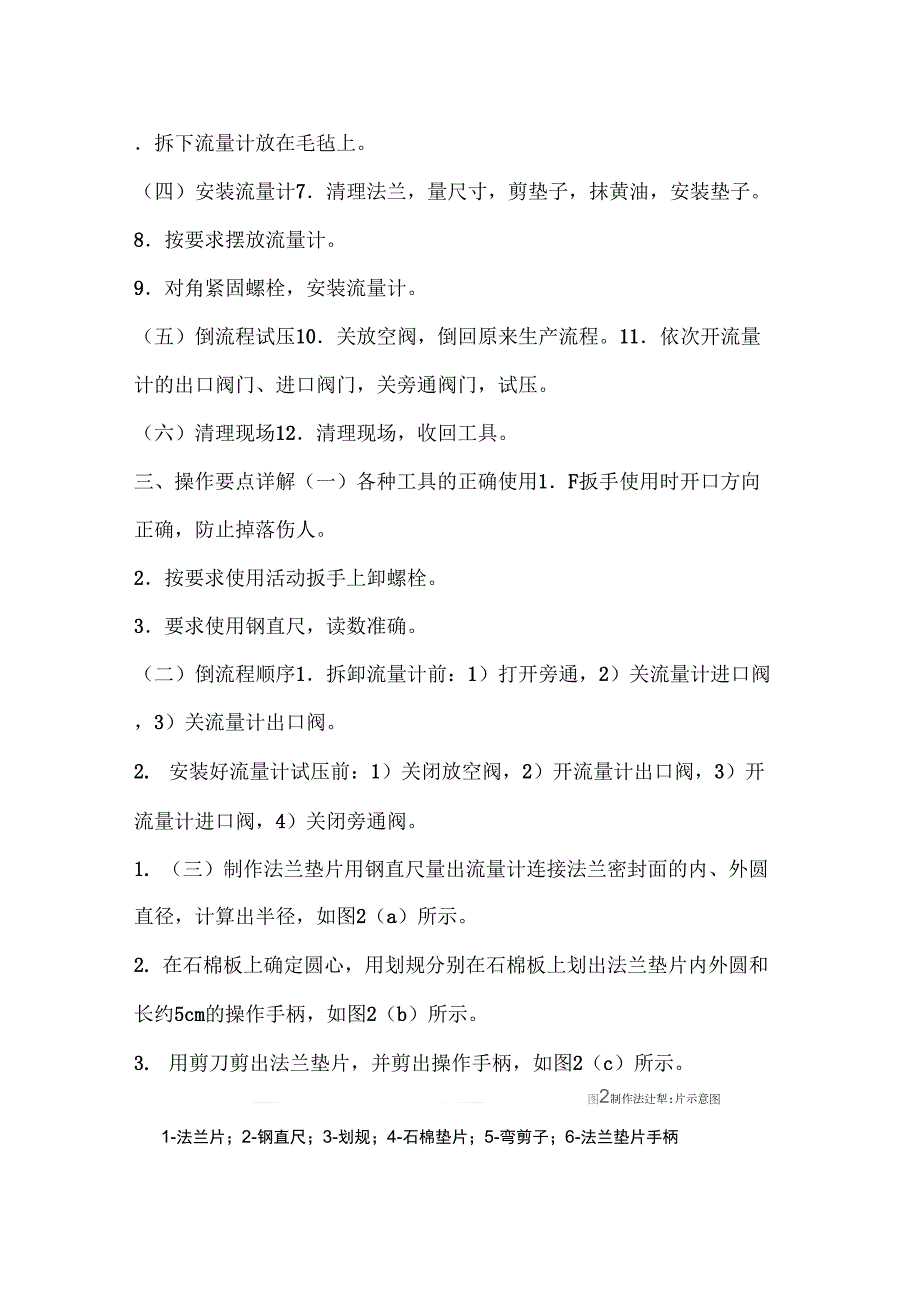

2、上。（三）拆卸流量计5正确使用扳手拆卸螺栓，检查保养并摆放整齐。6拆下流量计放在毛毡上。（四）安装流量计7清理法兰，量尺寸，剪垫子，抹黄油，安装垫子。8按要求摆放流量计。9对角紧固螺栓，安装流量计。（五）倒流程试压10关放空阀，倒回原来生产流程。11依次开流量计的出口阀门、进口阀门，关旁通阀门，试压。（六）清理现场12清理现场，收回工具。三、操作要点详解（一）各种工具的正确使用1F扳手使用时开口方向正确，防止掉落伤人。2按要求使用活动扳手上卸螺栓。3要求使用钢直尺，读数准确。（二）倒流程顺序1拆卸流量计前：1）打开旁通，2）关流量计进口阀，3）关流量计出口阀。2. 安装好流量计试压前：1）关闭

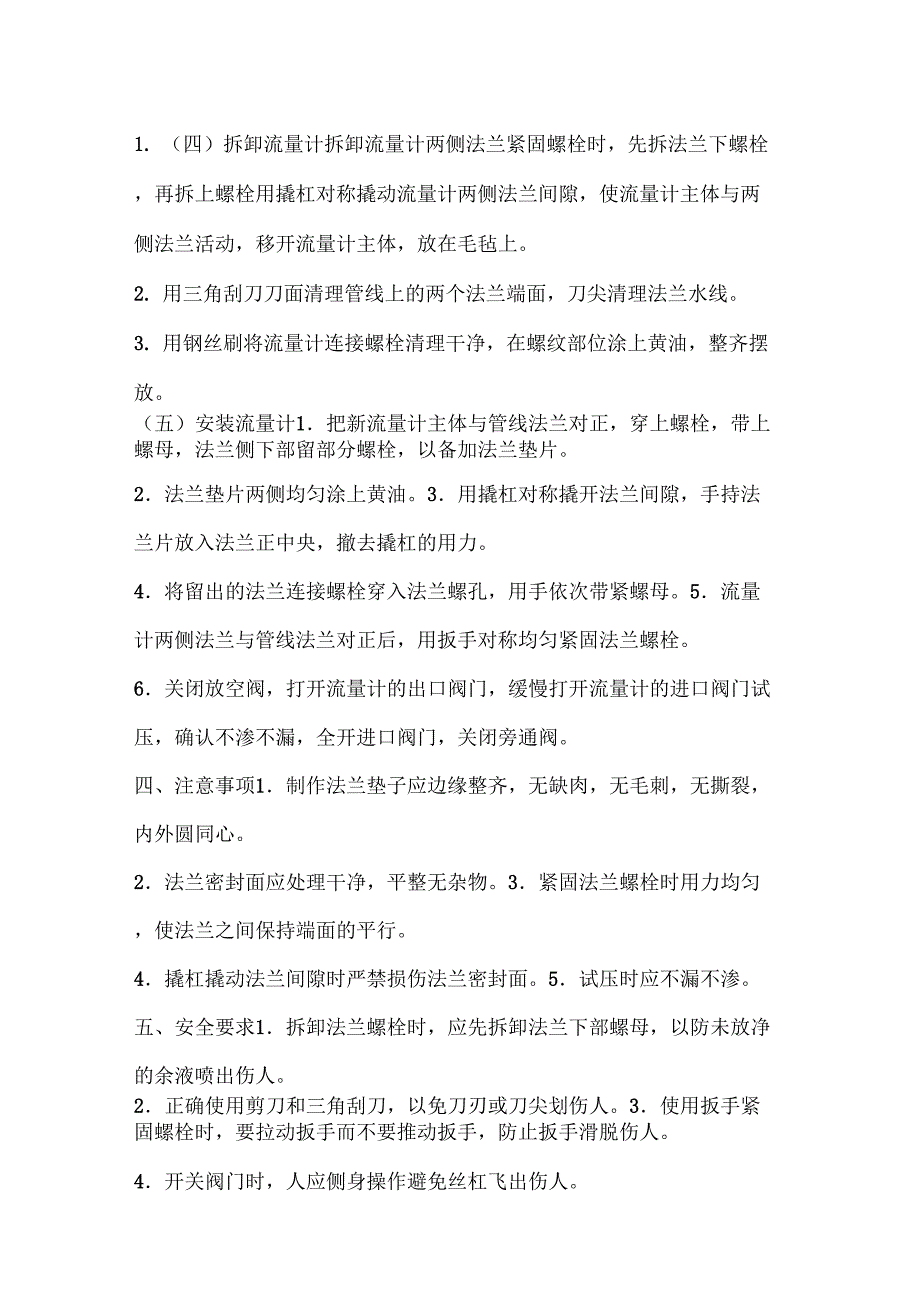

3、放空阀，2）开流量计出口阀，3）开流量计进口阀，4）关闭旁通阀。1. （三）制作法兰垫片用钢直尺量出流量计连接法兰密封面的内、外圆直径，计算出半径，如图2（a）所示。2. 在石棉板上确定圆心，用划规分别在石棉板上划出法兰垫片内外圆和长约5cm的操作手柄，如图2（b）所示。3. 用剪刀剪出法兰垫片，并剪出操作手柄，如图2（c）所示。图2制作法辻犁:片示意图1-法兰片；2-钢直尺；3-划规；4-石棉垫片；5-弯剪子；6-法兰垫片手柄1. （四）拆卸流量计拆卸流量计两侧法兰紧固螺栓时，先拆法兰下螺栓，再拆上螺栓用撬杠对称撬动流量计两侧法兰间隙，使流量计主体与两侧法兰活动，移开流量计主体，放在毛毡上。
4、2. 用三角刮刀刀面清理管线上的两个法兰端面，刀尖清理法兰水线。3. 用钢丝刷将流量计连接螺栓清理干净，在螺纹部位涂上黄油，整齐摆放。（五）安装流量计1把新流量计主体与管线法兰对正，穿上螺栓，带上螺母，法兰侧下部留部分螺栓，以备加法兰垫片。2法兰垫片两侧均匀涂上黄油。3用撬杠对称撬开法兰间隙，手持法兰片放入法兰正中央，撤去撬杠的用力。4将留出的法兰连接螺栓穿入法兰螺孔，用手依次带紧螺母。5流量计两侧法兰与管线法兰对正后，用扳手对称均匀紧固法兰螺栓。6关闭放空阀，打开流量计的出口阀门，缓慢打开流量计的进口阀门试压，确认不渗不漏，全开进口阀门，关闭旁通阀。四、注意事项1制作法兰垫子应边缘整齐，无缺肉，无毛刺，无撕裂，内外圆同心。2法兰密封面应处理干净，平整无杂物。3紧固法兰螺栓时用力均匀，使法兰之间保持端面的平行。4撬杠撬动法兰间隙时严禁损伤法兰密封面。5试压时应不漏不渗。五、安全要求1拆卸法兰螺栓时，应先拆卸法兰下部螺母，以防未放净的余液喷出伤人。2正确使用剪刀和三角刮刀，以免刀刃或刀尖划伤人。3使用扳手紧固螺栓时，要拉动扳手而不要推动扳手，防止扳手滑脱伤人。4开关阀门时，人应侧身操作避免丝杠飞出伤人。
