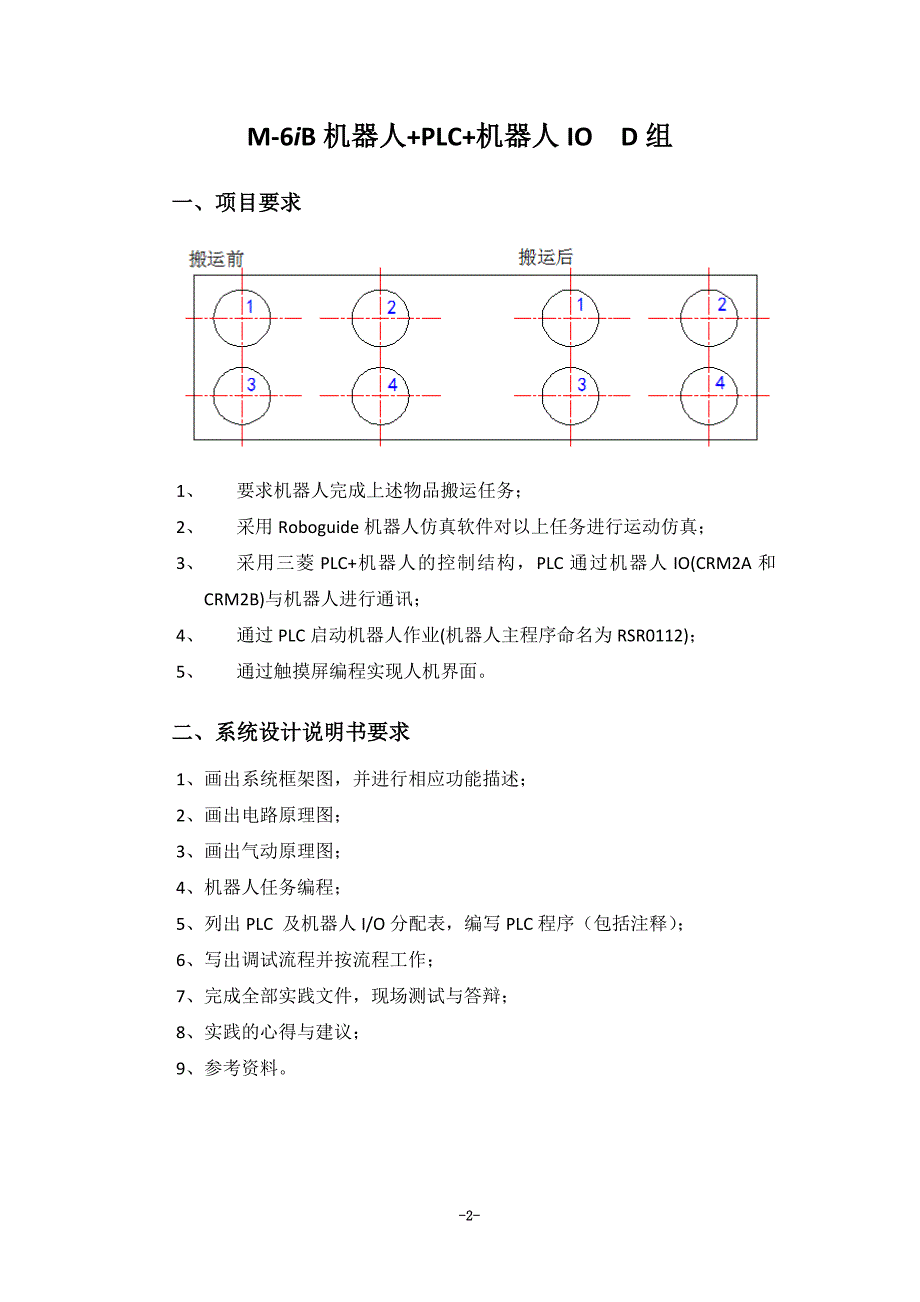

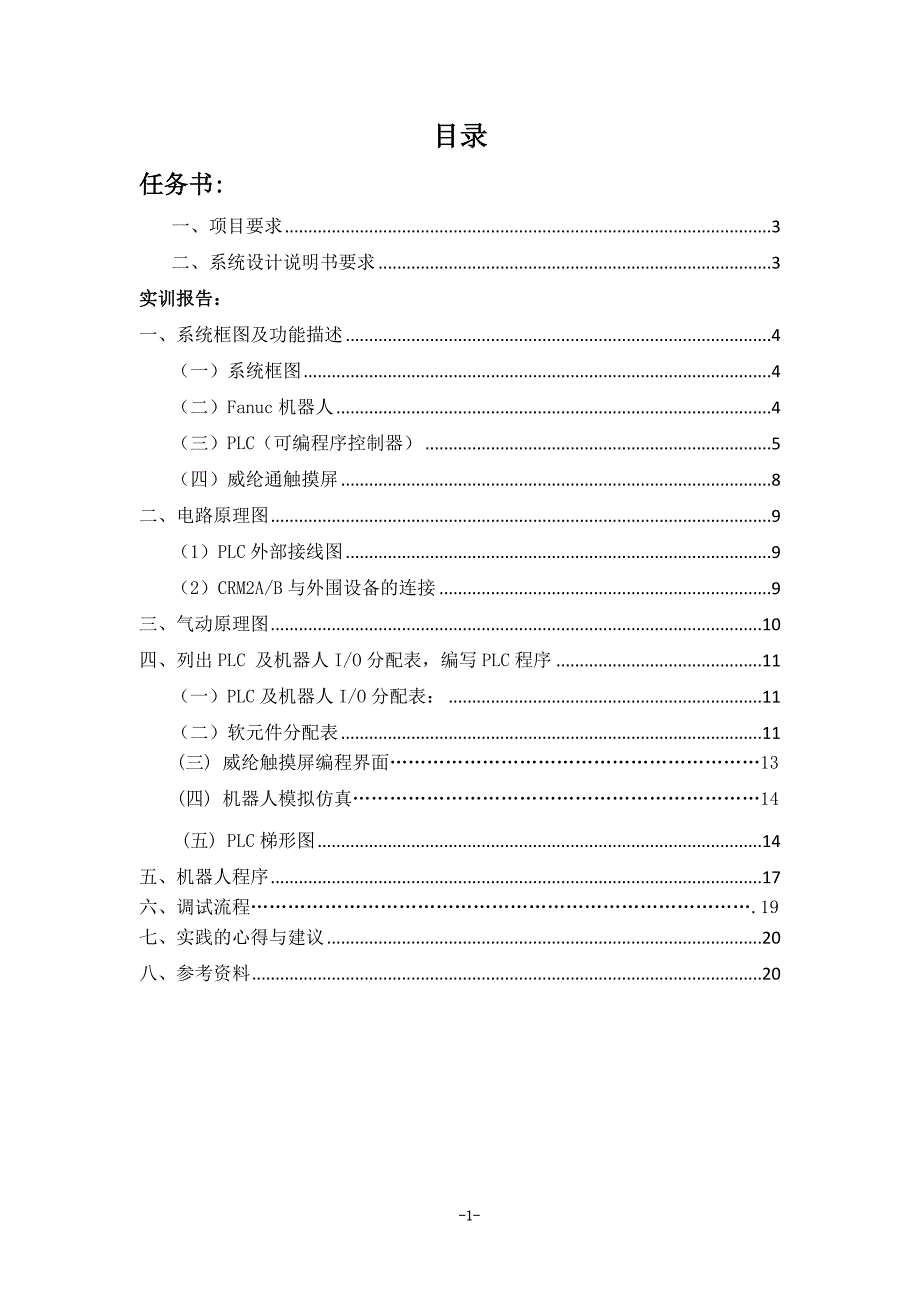

1、目录任务书:一、项目要求3二、系统设计说明书要求3实训报告:一、系统框图及功能描述4(一)系统框图4(二)Fanuc机器人4(三)PLC(可编程序控制器)5(四)威纶通触摸屏8二、电路原理图9(1)PLC外部接线图9(2)CRM2A/B与外围设备的连接9三、气动原理图10四、列出PLC 及机器人I/O分配表,编写PLC程序11(一)PLC及机器人I/O分配表:11(二)软元件分配表11(三) 威纶触摸屏编程界面13(四) 机器人模拟仿真14(五) PLC梯形图14五、机器人程序17六、调试流程.19七、实践的心得与建议20八、参考资料20M-6iB机器人+PLC+机器人IO D组一、项目要求1

2、 要求机器人完成上述物品搬运任务;2、 采用Roboguide机器人仿真软件对以上任务进行运动仿真;3、 采用三菱PLC+机器人的控制结构,PLC通过机器人IO(CRM2A和CRM2B)与机器人进行通讯;4、 通过PLC启动机器人作业(机器人主程序命名为RSR0112);5、 通过触摸屏编程实现人机界面。二、系统设计说明书要求1、画出系统框架图,并进行相应功能描述; 2、画出电路原理图;3、画出气动原理图;4、机器人任务编程;5、列出PLC 及机器人I/O分配表,编写PLC程序(包括注释);6、写出调试流程并按流程工作;7、完成全部实践文件,现场测试与答辩;8、实践的心得与建议;9、参考资料

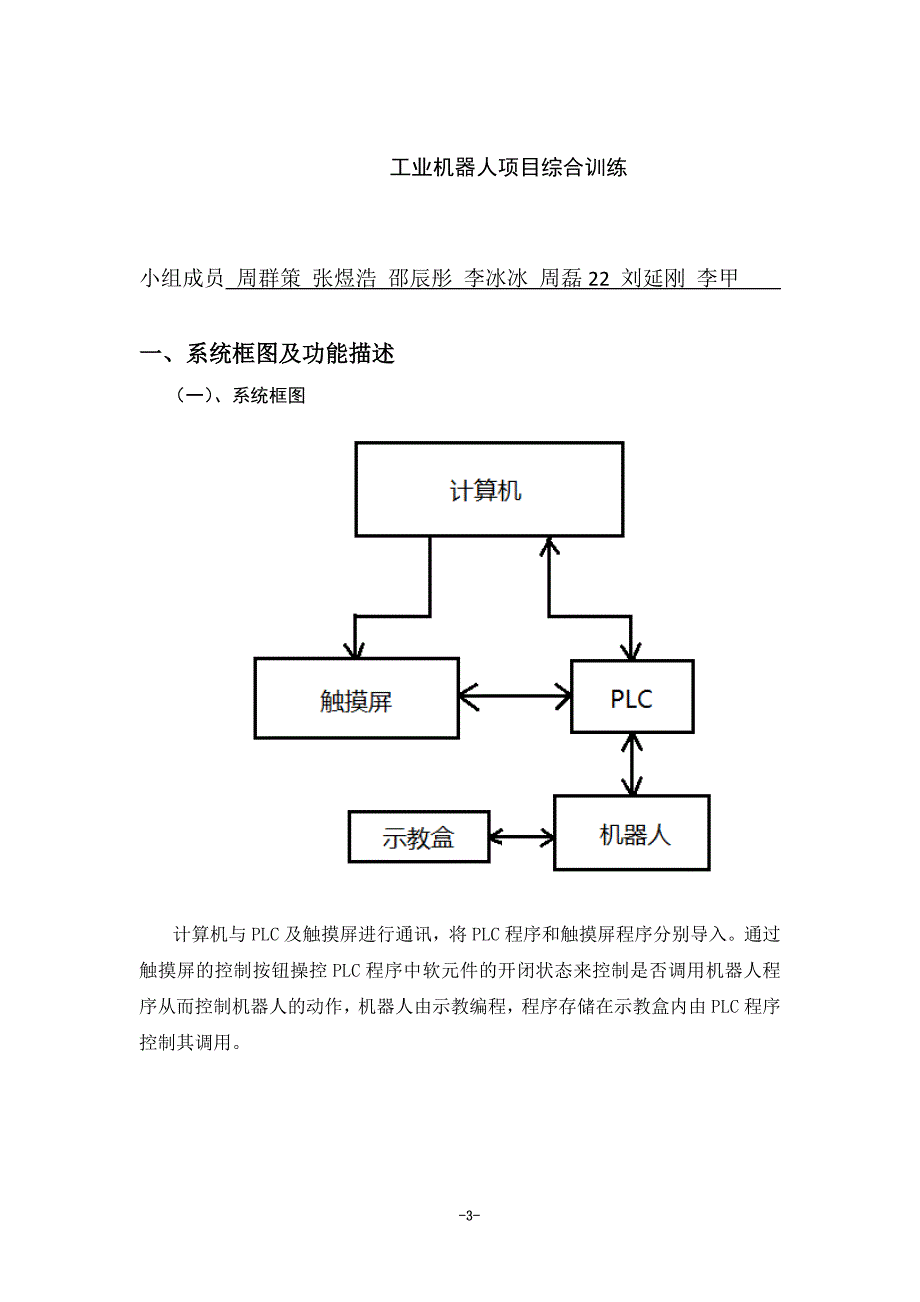

3、工业机器人项目综合训练小组成员 周群策 张煜浩 邵辰彤 李冰冰 周磊22 刘延刚 李甲 一、系统框图及功能描述(一)、系统框图计算机与PLC及触摸屏进行通讯,将PLC程序和触摸屏程序分别导入。通过触摸屏的控制按钮操控PLC程序中软元件的开闭状态来控制是否调用机器人程序从而控制机器人的动作,机器人由示教编程,程序存储在示教盒内由PLC程序控制其调用。(二)、Fanuc机器人Fanuc机器人硬件主要包括:机器人本体(Robot),控制柜(包括用户操作面板),示教盒(Teach Pendant)等。主要功能包括:Arc welding(弧焊),Spot welding(点焊),Handling(搬

4、运),Sealing(涂胶), Painting(喷漆),Palleting(码垛),Assembling(装配),去毛刺,切割,激光焊接,测量等。(三)、PLC(可编程序控制器)PLC的定义:可编程序控制器是一种数字运算操作的电子系统,专为在工业环境下应用而设计。它采用可编程序的存储器,用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令,并通过数字式、模拟式的输入和输出,控制各种类型的机械或生产过程。可编程序控制器及其有关设备,都应按易于使工业控制系统形成一个整体,易于扩充其功能的原则设计。PLC是一种用程序来改变控制功能的工业控制计算机,除了能完成各种各样的控制功能外

5、还有与其他计算机通信联网的功能。系统构成(功能扩展板块/连接器转换适配器/存储器盒/显示模块的系统组成)功能扩展板块,连接器转换适配器,存储器盒,显示模块的组合,可以连接的位置,台数,无论基本单元的点数如何,均如下所示。1.FX3u-16MR/ES-A,FX3u-32MR/ES-A2端子排列3.输入连线示例4.威纶通触摸屏威纶通系列触摸面板全线内置电源隔离保护器,触摸屏均为电阻屏,支持MPI 187.5K连接,常规产品分辨率均为800480以上,均采用EB8000同一套软件,具有强大的兼容能力,能适用于市面上95%常见的PLC、变频器、工控机等自动化设备。二、电路原理图(电气部分的说明)(1

6、Plc外部线路连接(2)CRM2A/B与外围设备的连接CRM2A输入 CRM2A输出CRM2B输入 CRM2B输出(3)、气动原理图(4)、列出PLC 及机器人I/O分配表,编写PLC程序(包括注释)(1)、PLC及机器人I/O分配表:机器人输出PLC输入功能定义机器人输入PLC输出功能定义CRM2B(33)DO1X1电磁阀信号CRM2A(01)*TMSTPY10紧急停机信号CRM2A(35) PROGRUNX5程序执行输出信号 Y4气阀CRM2B(35)DO3X11按步输出CRM2A(04)CSTOP1 Y0安全速度信号CRM2B(36)DO4X12计数复位CRM2A(10) PNS4Y1

7、程序号选择CRM2A(39) FAULTX7错误输出CRM2A(28)ENBLY7使能信号CRM2A(06) STARTY6启动信号CRM2A(29) PNSSTROBE PNY2滤波信号CRM2A(25)FAULT RESETY5报警复位信号(2)、软元件分配表软元件定义软元件定义M20总开关M15复位M30开始执行M40跳出M10单步连续切换M50报警灯M12暂停M13继续 接线图:(三) 、威纶触摸屏编程界面总开关:控制PLC程序;急停:机器人紧急停止;暂停:机器人暂停;复位:解除警报;运行状态切换:切换运行状态(自动/单步);执行:调用执行示教程序操作过程:首先打开总开关,点击复位按钮

8、运行状态切换开关控制机器人的自动/单步运行。自动运行时,机器人自动将4个工件依次由左移动至右,每移动一个工件,工件状态指示灯会跳转。单步运行时,每移动一次工件,机器人都会暂停操作,需点击复位后再进行下一步操作。机器人紧急停止时,报警灯亮起,点击复位按钮解除报警。(四)、机器人模拟仿真(五)、PLC梯形图五、机器人程序示教动作流程:程序:JP1 100% CNT100 /示教点1(螺栓1起始点)JP2 100% CNT100 /示教点2 DO1=ON /气阀接通,手爪闭合WAIT 2.00(SEC) /等待2sJP3 100% CNT100/示教点3JP4 100% CNT100 /示教点4J

9、P5 100% CNT100 /示教点5DO1=OFF /气阀关闭,手爪张开WAIT 2.00(SEC) /等待2sJP6 100% CNT100 /示教点6(螺栓1结束点)JP7 100% CNT100 /示教点7(螺栓2起始点)JP8 100% CNT100 /示教点8DO1=ON /气阀接通,手爪闭合WAIT 2.00(SEC) /等待2sJP9 100% CNT100/示教点9JP10 100% CNT100/示教点10JP11 100% CNT100/示教点11DO1=OFF/气阀关闭,手爪张开WAIT 2.00(SEC) /等待2sJP12 100% CNT100 /示教点12(螺

10、栓2结束点)JP13 100% CNT100 /示教点13(螺栓3起始点)JP14 100% CNT100 /示教点14DO1=ON /气阀接通,手爪闭合WAIT 2.00(SEC) /等待2sJP15 100% CNT100 /示教点15JP16 100% CNT100 /示教点16JP17 100% CNT100 /示教点17DO1=OFF /气阀关闭,手爪张开WAIT 2.00(SEC) /等待2sJP18 100% CNT100 /示教点18(螺栓3结束点)JP19 100% CNT100 /示教点19(螺栓4起始点)JP20 100% CNT100 /示教点20DO1=ON /气阀接

11、通,手爪闭合WAIT 2.00(SEC) /等待2sJP21 100% CNT100 /示教点21JP22 100% CNT100 /示教点22JP23 100% CNT100 /示教点23DO1=OFF /气阀关闭,手爪张开WAIT 2.00(SEC) /等待2sJP24 100% CNT100 /示教点24(螺栓4结束点)六、调试流程(包括调试过程中存在的问题、解决问题的思路及办法)设备连接示教盒机器人程序编程PLC程序编程PLC控制调试否实现要求威伦触摸屏控制调试优化设计调试过程中,我们分别进行了如下操作:1.将程序导入到PLC中;2.将EB8000中绘制的触摸屏程序导入到威纶触摸屏中;

12、3.将威纶触摸屏的数据线与PLC相连,将PLC至于“RUN”状态;4.点击“Enter”按钮,进入操作界面;5.按下“启动/Run”,此时,系统进入运行状态;6.按下“复位/RST”按钮,等待“FAULT”指示灯熄灭;7.点击“执行/Do”按钮,系统的运行状态取决于“自动运行/单步运行”按钮的位置(两种运行模式可以在机器人运行时相互切换);8.在“自动运行”模式时,只要点击“执行/Do”按钮,系统执行整个程序及将四颗螺钉一次全部搬至设定位置;9.在“单步运行”模式时,点击“执行/Do”按钮,系统分四次将螺栓搬至设定位置;每一个螺栓到位后,点击“复位/RST”按钮,等待“FAULT”指示灯熄灭,

13、点击“继续/Continue”按钮,机器人继续搬运下一颗螺栓,直至四颗搬运完成;10.在机器人运行的过程中,点击“暂停/Pause”按钮,可实现程序执行的暂停功能,需继续运行时,点击“复位/RST”按钮,等待“FAULT”指示灯熄灭,再点击“继续/Continue”按钮,程序继续执行,机器人继续工作。PLC的各种功能均通过触摸屏顺利实现,调试成功。七、实践的心得与建议三周的实训也基本终结了我大学四年的课程,似乎来得比自己想的更早一些。以后真的很难再回到教室,回到实验室,一组一班的这样上课,想想那些上课睡觉的日子和那些打酱油的实验似乎多了一种缅怀。总而言之,言而总之,大学完了。在考完研这段时间里

14、我总是找不到状态,或许真的考傻了,应试教育我发誓这是最后一次。生活,生下来,活下去。人总归要面对社会,人总归要在社会接受检验,在那里才能知道自己值多少钱。对于一个20多岁的人,不断的学习和成长似乎比什么都要重要。这次的实训刚刚开始不知道是受考研的影响,还是受考研的影响,对于很多熟悉的东西变得很陌生,问了很多自己后来想想都脸红的问题。我刚开始找到前面班级同学做的的程序,但是对照着看,发现我真不知道他们是怎么要机器人运动,这不科学啊。于是丢掉了程序,开始自己动手丰衣足食,首先对机器人实行示教并用偏置编程,可是发现不走直线啊,问问其他同学,他们也出现了这种情况,最后没办法只能全部示教了。那天下午,

15、敲了一个简单的程序,突然发现自己的电脑不能与PLC通讯,因为这个问题浪费了半天的时间,最后没办法换了其他组员的电脑才解决了这个问题。在回来的时候我把程序敲好,周末看见有人在实验室调试,在干活的同时也偷偷跑进去看了下他们的进展,讨论下程序的问题。终于让我解决了点动和连动的切换,程序已经初见模型,接下来就是触摸屏了,小组同学承担了这部分的重要责任,让我轻松了不少。这次实训我作为组长,没有尽到组长的责任,没有安排好组员,大家都有自己的事儿,工作的工作,重修考试的考试,回家的回家,经常一个人孤军奋战。对于这次实训的安排我个人觉得不合理,做什么东西有实物才有操作感,程序不是想出来的,是调出来的。当然这不能成为借口,学校给的条件,已经比很多学校好了,我们应该珍惜。我一直都很珍惜大学的时光,我想它的每一次心跳都值得回忆。 八、参考资料【1】工业机器人实训指导书 【2】工业机器人项目综合训练装置说明 【3】controller maintenance 有接线说明 【4】FX3U-16CCL-M USERS MANUAL-22-
